247
DS5_sv_Chap09_verifications_ed01-2015

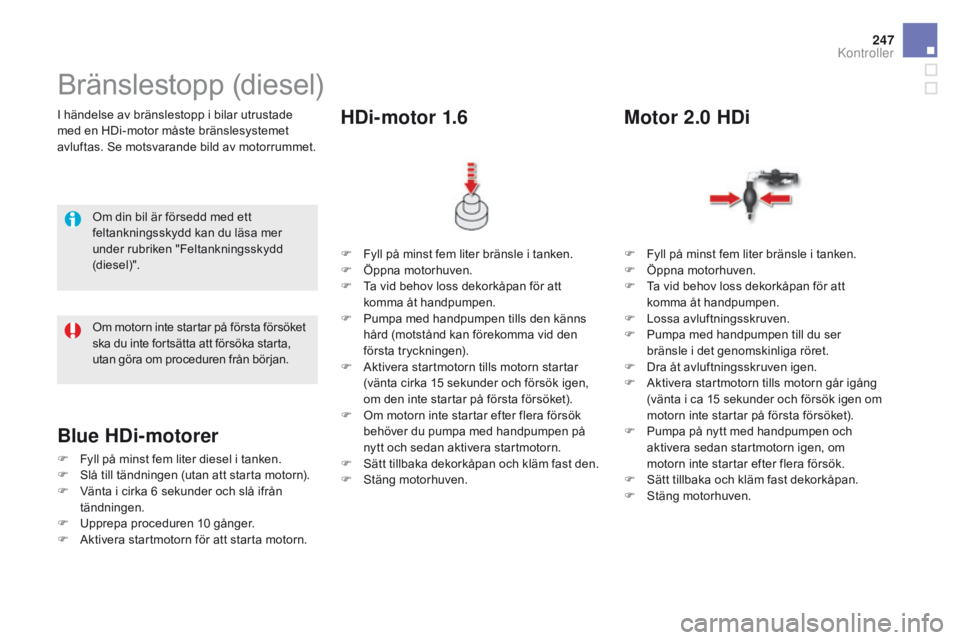

I händelse av bränslestopp i bilar utrustade
med en HDi-motor måste bränslesystemet
avluftas. Se motsvarande bild av motorrummet.
Bränslestopp (diesel)
Om din bil är försedd med ett
feltankningsskydd kan du läsa mer
under rubriken "Feltankningsskydd
(diesel)".F

F
yll på minst fem liter bränsle i tanken.
F

Ö
ppna motorhuven.
F

T
a vid behov loss dekorkåpan för att
komma åt handpumpen.
F

P
umpa med handpumpen tills den känns
hård (motstånd kan förekomma vid den
första tryckningen).
F

A
ktivera startmotorn tills motorn startar
(vänta cirka 15 sekunder och försök igen,
om den inte startar på första försöket).
F

O
m motorn inte startar efter flera försök
behöver du pumpa med handpumpen på
nytt och sedan aktivera startmotorn.
F

S
ätt tillbaka dekorkåpan och kläm fast den.
F

S
täng motorhuven.
HDi-motor 1.6
F Fyll på minst fem liter bränsle i tanken.
F Ö ppna motorhuven.
F

T
a vid behov loss dekorkåpan för att
komma åt handpumpen.
F

L
ossa avluftningsskruven.
F

P
umpa med handpumpen till du ser
bränsle i det genomskinliga röret.
F

D
ra åt avluftningsskruven igen.
F

A
ktivera startmotorn tills motorn går igång
(vänta i ca 15 sekunder och försök igen om
motorn inte startar på första försöket).
F

P
umpa på nytt med handpumpen och
aktivera sedan startmotorn igen, om
motorn inte startar efter flera försök.
F

S
ätt tillbaka och kläm fast dekorkåpan.
F

S
täng motorhuven.
Motor 2.0 HDi
Om motorn inte startar på första försöket
ska du inte fortsätta att försöka starta,
utan göra om proceduren från början.
Blue HDi-motorer
F Fyll på minst fem liter diesel i tanken.
F S lå till tändningen (utan att starta motorn).
F

V
änta i cirka 6 sekunder och slå ifrån
tändningen.
F

U
pprepa proceduren 10 gånger.
F

A
ktivera startmotorn för att starta motorn.
Kontroller

DS5_sv_Chap09_verifications_ed01-2015
Kontroller
12 v-batteri
Batteriet är underhållsfritt.
Däremot bör du kontrollera att
kabelskorna är rena och väl åtdragna,
speciellt under sommar och vinter.Om bilen är försedd med den här dekalen
(i synnerhet i bilar med Stop & Start) har
bilen ett 12-volts blybatteri med särskilda
egenskaper och specifikationer. Byte eller
urkoppling ska uteslutande göras på en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Om inget annat anges ska dessa delar
kontrolleras i enlighet med biltillverkarens
serviceschema och beroende på vilken motor
din bil har.
Du kan också låta en CITROËN-verkstad
eller en annan kvalificerad verkstad utföra
kontrollerna.
Vid ingrepp på batteriet bör du läsa under
rubriken "12
V-batteri", där det finns råd om
försiktighetsåtgärder som bör vidtas innan
batteriet kopplas ur och efter återanslutning.

257
DS5_sv_Chap09_verifications_ed01-2015
När tändningen slås på tänds kontrollampan
UREA, en ljudsignal hörs och ett meddelande
visas (t.ex: "Top up emissions additive: Starting
prevented in 1 500 km") (Fyll på tillsatsmedel:
om 1 500 km kan bilen inte längre startas) som
anger räckvidden uttryckt i kilometer
eller miles.
Medan du kör visas meddelandet var 300:e km
så länge tillsatsämnet inte fyllts på.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue
®.
Du kan även själv utföra påfyllningen.
Se avsnittet "Påfyllningar". Räckvidd mellan 600 och 2 400 km
När tändningen slås på tänds kontrollampan
SERVICE och kontrollampan UREA blinkar, en
ljudsignal hörs och ett meddelande visas (t.ex:
"Top up emissions additive: Starting prevented
in 600 km") (Fyll på tillsatsmedel: om
600 km kan bilen inte längre startas) som anger
räckvidden uttryckt i kilometer eller miles.
Medan du kör, visas meddelandet var
30:e sekund så länge tillsatsämnet inte
fyllts på.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue®.
Du kan även själv utföra påfyllningen.
Se avsnittet "Påfyllningar".
Om du inte gör det kan du inte längre starta
bilen. Räckvidd mellan 0 och 600 km
När tändningen slås på tänds kontrollampan
SERVICE och kontrollampan UREA blinkar, en
ljudsignal hörs och detta meddelande visas:
"Top up emissions additive: Starting prevented"
(Fyll på tillsatsmedel: bilen kan inte längre
startas).
AdBlue
®-tanken är tom: bilens startspärr
hindrar motorn från att starta. Stopp på grund av brist på AdBlue
®
För att kunna starta motorn igen
rekommenderar vi dig att kontakta en
CITROËN-verkstad eller en annan
kvalificerad verkstad för påfyllning. Om
du själv fyller på tillsatsämnet måste du
hälla i minst 3,8 liter AdBlue
® i tanken.
Se avsnittet "Påfyllningar".
Kontroller

261
DS5_sv_Chap09_verifications_ed01-2015
Förvara inte flaskor med AdBlue® i
bilen. Innan du fyller på tillsatsen ska du försäkra dig
om att bilen står på en plan och horisontell yta.
På vintern ska du kontrollera att bilens
temperatur är över -11°C. Annars fryser
AdBlue
® och kan då inte hällas i tanken.
Parkera bilen i en mer tempererad lokal under
några timmar för att kunna fylla på tillsatsen.
Tillvägagångssätt
F Tryck på knappen START/STOP för att stänga av motorn. F

L
yft bagagerumsgolvet för att komma
åt AdBlue
®-tanken. Använd ett lämpligt
föremål, exempelvis en väska, för att hålla
vänstersidan upplyft.
Rekommendationer för lagring
AdBlue® fryser vid temperaturer under
cirka -11°C och försämras över 25°C. Förvara
flaskorna svalt och låt dem inte utsättas för
direkt solstrålning.
Under dessa förhållanden kan tillsatsen
förvaras i minst ett år.
Om tillsatsen har frusit kan den användas efter
att ha tinats upp helt i rumstemperatur.
Kontroller

DS5_sv_Chap10_caracteristiques_ed01-2015
BensinmotorerTHP 15 0THP 155THP 160THP 165 S&S THP 200
vä

xellådor B
vA

6 (Auto.
6-växlad) B
vA

6 (Auto.
6-växlad) B
vA

6 (Auto.
6-växlad) EAT6 (Auto.
6-växlad) B
vM

6 (Manuell
6-växlad)
Typbeteckning 5FEA5 F
v

A - A /15FMA -Y -A /D 5
gZ

T/S -T/1S
-T/2S 5FU8
Cylindervolym (cm
3) 1 5981 5981 5981 5981 598
Cylinderdiameter x slaglängd (mm) 77 x 85,8 77 x 85,8 77 x 85,8 77 x 85,8 77 x 85,8
Max effekt* enl. EEG -standard (kW) 11 0115120 121147
Varvtal vid max. effekt (rpm) 6 0506 000 6 0006 000 5 800
Max. vridmoment enl. EG -standard (Nm) 240240240240 275
Varvtal vid max. vridmoment (v/min) 1 4001 4001 4001 400 1 700
Bränsle BlyfrittBlyfrittBlyfrittBlyfrittBlyfritt
Katalysator JaJaJaJaJa
Oljevolym i motorn (i liter)
med byte av filter 4,25
4,254,254,254,25
Motorer och växellådor - Bensinbilar
* Maxeffekten motsvarar uppmätt värde i motorprovbänk, i enlighet med gällande EU-bestämmelser (direktiv 1999/99/EG).
.../S: modell utrustad med Stop & Start.
.../1: modell utrustad med däck med lågt rullmotstånd.
.../2: modell utrustad med däck med mycket lågt rullmotstånd.

269
DS5_sv_Chap10_caracteristiques_ed01-2015
Motorer och växellådor - Dieselbilar
* Maxeffekten motsvarar uppmätt värde i motorprovbänk, i enlighet med gällande EU-bestämmelser (direktiv 1999/99/EG).Dieselmotorer
e-HDi 110e-HDi 115BlueHDi 115 BlueHDi 120
vä
xellådor
ET
g6 (
Elektroniskt
styrd 6-växlad) ET
g6 (
Elektroniskt
styrd 6-växlad) B
vM
6 (Manuell
6-växlad) B
vM
6 (Manuell
6-växlad)
Typbeteckning 9HR8/PS9HD8/PSBHXM/S -M/1S -M/2S BHZM/S -M/1S -M/2S
Cylindervolym (cm
3) 1 5601 5601 5601 560
Cylinderdiameter x slaglängd (mm) 75 x 88,375 x 88,375 x 88,375 x 88,3
Max effekt* enl. EEG -standard (kW) 8284 8588
Varvtal vid max. effekt (rpm) 3 6003 600 3 7503 750
Max. vridmoment enl. EEG -standard (Nm) 270270300 300
Varvtal vid max. vridmoment (v/min) 1 7501 7501 7501 750
Bränsle DieselDieselDieselDiesel
Katalysator JaJaJaJa
Partikelfilter JaJaJaJa
Oljevolym i motorn (i liter)
med byte av filter 3,75
3,753,753,75
.../S: modell utrustad med Stop & Start.
.../1: modell utrustad med däck med lågt rullmotstånd.
.../2: modell utrustad med däck med mycket lågt rullmotstånd.
Tekniska data

DS5_sv_Chap10_caracteristiques_ed01-2015
* Maxeffekten motsvarar uppmätt värde i motorprovbänk, i enlighet med gällande EU-bestämmelser (direktiv 1999/99/EG).Dieselmotorer
HDi 135BlueHDi 135BlueHDi 150
vä
xellådor
B
vM
6 (Manuell
6-växlad) B
vA
6 (Auto.
6-växlad) B
vM
6 (Manuell
6-växlad) B
vM
6 (Manuell
6-växlad)
Typbeteckning RHD8 - 8/1 - 8/2RHDA -A /1AH
v
AHSM/S - M/1S
-M/2S AHX AHRM/S -M/1S
-M/2S
Cylindervolym (cm
3) 1 9971 9971 997
Cylinderdiameter x slaglängd (mm) 85 x 8885 x 8885 x 88
Max effekt* enl. EEG -standard (kW) 10 010 011 0
Varvtal vid max. effekt (rpm) 4 0004 0004 000
Max vridmoment enl. EEG -standard (Nm) 320320370
Varvtal vid max. vridmoment (rpm) 2 0002 0002 000
Bränsle DieselDieselDiesel
Katalysator JaJaJa
Partikelfilter JaJaJa
Oljevolym i motorn (i liter)
med byte av filter -
-6 ,1
Motorer och växellådor - Dieselbilar
.../S: modell utrustad med Stop & Start.
.../1: modell utrustad med däck med lågt rullmotstånd.
.../2: modell utrustad med däck med mycket lågt rullmotstånd.

271
DS5_sv_Chap10_caracteristiques_ed01-2015
Motorer och växellådor - Dieselbilar
* Maxeffekten motsvarar det typgodkända värde som uppnåtts i motorprovbänk i enlighet med villkor som fastställts i EU:s regelverk (direktiv 1999/99/EG).
Dieselmotorer
HDi 160BlueHDi 180
vä
xellådor
B
vM
6 (Manuell 6-växlad) B
vA
6 (Auto. 6-växlad) EAT6 (Auto. 6-växlad)
Typbeteckning RHH8 -8/1 -8/2RHHA -A /1AHW T/S -T/1S -T/2S
Cylindervolym (cm
3) 1 9971 997
Cylinderdiameter x slaglängd (mm) 85 x 8885 x 88
Max. effekt* enl. EEG -standard (kW) 120132
Varvtal vid max. effekt (v/min) 3 7503 750
Max vridmoment enl. EEG -standard (Nm) 340400
Varvtal vid max. vridmoment (v/min) 2 0002 000
Bränsle DieselDiesel
Katalysator JaJa
Partikelfilter JaJa
Oljevolym i motorn (i liter)
med byte av filter 5,25
5 ,1
.../S: modell utrustad med Stop & Start.
.../1: modell utrustad med däck med lågt rullmotstånd.
.../2: modell utrustad med däck med mycket lågt rullmotstånd.
Tekniska data

291
DS5_sv_Chap11c_SMEGplus_ed01-2015
Nivå 1Nivå 2 Nivå 3 Kommentarer
Navigation Settings
(Inställningar) Navigation
Enter destination (Ange färdmål)Visa de senaste destinationerna.
calc

ulatory criteria
(Beräkningsvillkor) The fastest (Snabbast)
Välj villkor för vägvisningen.
Kartan visar den valda färdvägen i enlighet med
villkoren.
Shortest route (Kortast)
Time/distance (Optimerad)
Ecological (Miljövänlig)
Tolls (Betalvägar)
Ferries (Färjor)
Tr a f f i c ( Tr a f i k)
Strict-Close (Strikt/Nära)
Show route on map (Visa väg på karta)Visa kartan och starta vägvisningen.
Validate (Bekräfta) Spara dina val.
Save current location (Spara aktuell plats)Spara den aktuella adressen.
Stop navigation (Avsluta vägvisning)Radera information om vägvisning.
voic

e synthesis
(Röstsyntes) Välj röstvolym och aktivera uppläsning av

gatunamn.
Diversion (Alternativ väg) Avvik från den ursprungliga rutten med ett
bestämt avstånd.
Navigation Visa i textläge.
Zooma in.
Zooma ut.
Visa i fullskärmsläge.
Använd pilarna för att flytta kartan.
Växla till en 2D-karta.
Ljud och multimedia

1
2
10
DS5_sv_Chap11c_SMEGplus_ed01-2015
Navigation - Vägvisning
välja en destination
Välj "Enter destination "
(Ange färdmål) . Välj "
Save " (Spara) för att spara den
angivna adressen i en kontaktpost.
Du kan spara upp till 200 sådana
poster i systemet.
Välj "
val

idate" (
godk

änn).
Tryck på " Show route on map " (
vi

sa rutt på
kar ta) för att starta vägvisningen.
Väj "
Address " (Adress) .
Ange "
cou

ntry:" (Land) i
listan som visas och fortsätt
därefter på samma sätt med
"
ci

ty:" (Stad) eller postnumret,
" Road: " (Väg) eller " N°:" (Nr).
Validate (godkänn) efter varje
gång. Välj "
Navigate to " (vi sa vägen till)
.
Välj uteslutningsvillkor: "c lose" (Nära) , "Strict "
(Strikt) , "Tr a f f i c " (Trafik) , "Include ferries " (Med
färjor) , "Include tollroads " (Med betalvägar) .
Välj villkor för vägvisningen: " The fastest"
(Snabbast) eller "Shortest route " (Kor tast)
eller " Time / distance " (
opt

imerat) eller
" Ecological" (Miljövänligt) .
Tryck på "Settings" (Inställningar) för att
radera vägvisningen.
Tryck på " Stop navigation " (Avsuta
vägvisning) .
Tryck på " Settings" (Inställningar) för att
komma tillbaka till vägvisning.
Tryck på " Resume navigation " (Återuppta
vägvisning) .
Tryck på Navigation
för att öppna
första sidan.
Tryck på symbolen för att öppna
andra sidan.
Till en ny destination
Eller
