CITROEN DS5 2016 Instrukcja obsługi (in Polish)

99
DS5_pl_Chap04_conduite_ed02-2015
W przypadku holowania
Rozmieszczenie ładunków
F Należy tak rozłożyć ładunki na przyczepie, aby najcięższe przedmioty
znajdowały się możliwie najbliżej osi i
aby
nacisk na główkę haka był zbliżony do
maksymalnego dopuszczalnego nacisku,
jednak nie większy.
Gęstość powietrza maleje wraz ze wzrostem
wysokości, zmniejszając tym samym moc
silnika. Należy zmniejszać maksymalny
dopuszczalny ciężar przyczepy o
10% na
każde 1000
metrów wysokości.
Wiatr boczny
F Uwzględnić zwiększoną wrażliwość pojazdu na wiatr boczny.
Chłodzenie
Holowanie przyczepy na wzniesieniach powoduje
wzrost temperatury płynu chłodzącego.
Wentylator napędzany jest elektrycznie, jego
zdolność chłodzenia nie zależy więc od obrotów
silnika.
F

W c
elu zmniejszenia obrotów silnika należy
zredukować prędkość pojazdu.
Maksymalny dopuszczalny ciężar przyczepy
przy dłuższej jeździe na wzniesieniach zależy
od ich nachylenia i
temperatury otoczenia.
W każdym wypadku należy zwracać szczególną
uwagę na temperaturę płynu chłodzącego.
F

W r
azie zapalenia się
sygnalizatora alarmowego lub
kontrolki STOP należy zatrzymać
pojazd i
możliwie najszybciej
wyłączyć silnik.
Hamulce
Podczas holowania przyczepy wydłuża się
droga hamowania.
Aby ograniczyć grzanie się hamulców, zaleca
się hamowanie silnikiem.
Opony
F Sprawdzać ciśnienie w oponach
holującego pojazdu i przyczepy,
przestrzegając przy tym zalecanych
wartości.
Oświetlenie
F Sprawdzić światła i kierunkowskazy
w przyczepie oraz ustawienie reflektorów
w
samochodzie.
Więcej informacji na temat regulacji reflektorów
zawiera odpowiednia rubryka.
Aby uzyskać więcej informacji na temat mas
(i mas przyczep w

zależności od samochodu),
patrz odpowiednia rubryka.
Wspomaganie parkowania tyłem
zostanie wyłączone automatycznie
w przypadku zastosowania
oryginalnych haków CITROËNA.
Jazda

DS5_pl_Chap04_conduite_ed02-2015

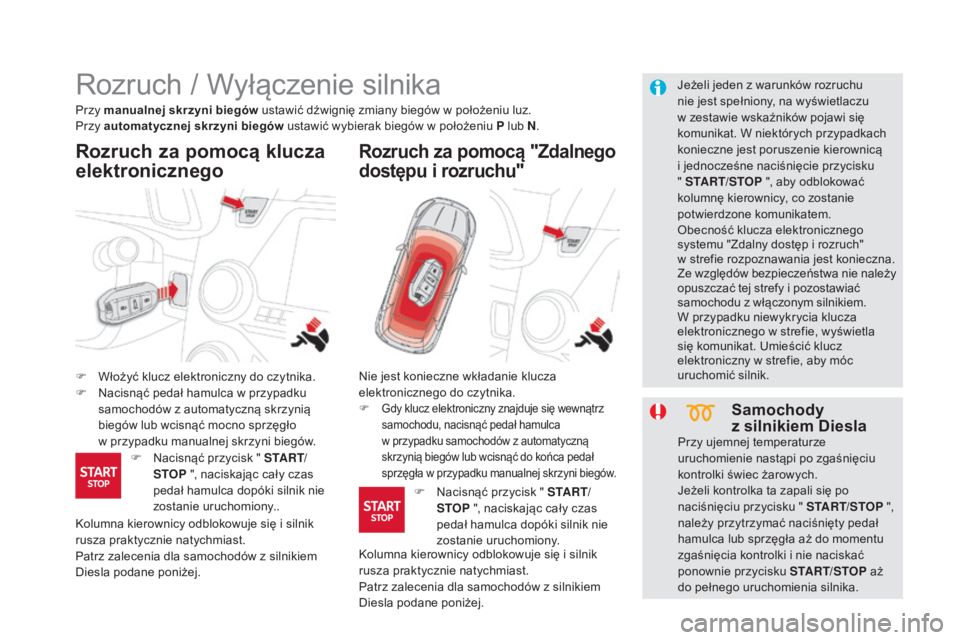

Rozruch / Wyłączenie silnika
F Włożyć klucz elektroniczny do czytnika.
F N acisnąć pedał hamulca w przypadku
samochodów z
automatyczną skrzynią
biegów lub wcisnąć mocno sprzęgło
w przypadku manualnej skrzyni biegów.
Rozruch za pomocą klucza
elektronicznegoRozruch za pomocą "Zdalnego
dostępu i
r
ozruchu"
Jeżeli jeden z warunków rozruchu
n ie jest spełniony, na wyświetlaczu
w
zestawie wskaźników pojawi się
komunikat. W
niektórych przypadkach
konieczne jest poruszenie kierownicą
i
jednocześne naciśnięcie przycisku
" START/STOP ", aby odblokować
kolumnę kierownicy, co zostanie
potwierdzone komunikatem.
Przy manualnej skrzyni biegów ustawić dźwignię zmiany biegów w

położeniu luz.
Przy automatycznej skrzyni biegów ustawić wybierak biegów w

położeniu P lub N .
Samochody
z
silnikiem Diesla
Nie jest konieczne wkładanie klucza
elektronicznego do czytnika.
F Gdy klucz elektroniczny znajduje się wewnątrz
samochodu, nacisnąć pedał hamulca
w przypadku samochodów z
automatyczną
skrzynią biegów lub wcisnąć do końca pedał
sprzęgła w
przypadku manualnej skrzyni biegów.
F Nacisnąć przycisk " S TA R T/STOP ", naciskając cały czas
pedał hamulca dopóki silnik nie
zostanie uruchomiony.. F

N
acisnąć przycisk " S TA R T/
STOP ", naciskając cały czas
pedał hamulca dopóki silnik nie
zostanie uruchomiony. Obecność klucza elektronicznego
systemu "Zdalny dostęp i
rozruch"
w strefie rozpoznawania jest konieczna.
Ze względów bezpieczeństwa nie należy
opuszczać tej strefy i pozostawiać
samochodu z włączonym silnikiem.
W przypadku niewykrycia klucza
elektronicznego w strefie, wyświetla
się komunikat. Umieścić klucz
elektroniczny w strefie, aby móc
uruchomić silnik.
Kolumna kierownicy odblokowuje się i silnik
rusza praktycznie natychmiast.
Patrz zalecenia dla samochodów z
silnikiem
Diesla podane poniżej. Kolumna kierownicy odblokowuje się i
silnik
rusza praktycznie natychmiast.
Patrz zalecenia dla samochodów z
silnikiem
Diesla podane poniżej. Przy ujemnej temperaturze
uruchomienie nastąpi po zgaśnięciu
kontrolki świec żarowych.
Jeżeli kontrolka ta zapali się po
naciśnięciu przycisku " START/STOP


",
należy przytrzymać naciśnięty pedał
hamulca lub sprzęgła aż do momentu
zgaśnięcia kontrolki i
nie naciskać
ponownie przycisku START/STOP aż
do pełnego uruchomienia silnika.

101
DS5_pl_Chap04_conduite_ed02-2015

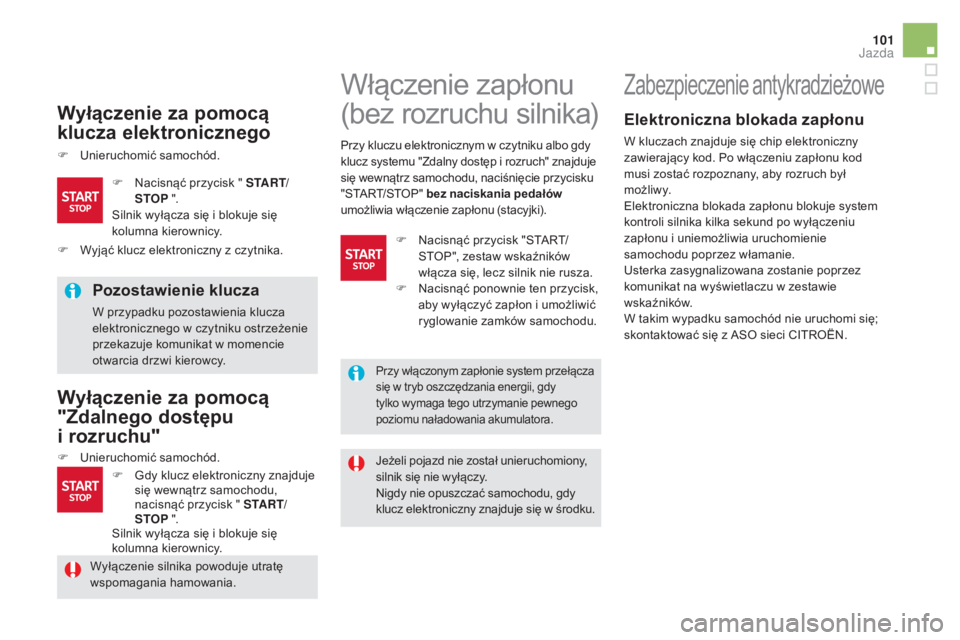

Wyłączenie za pomocą
klucza elektronicznego
F Unieruchomić samochód.
Pozostawienie klucza
W przypadku pozostawienia klucza
elektronicznego w czytniku ostrzeżenie
przekazuje komunikat w
momencie
otwarcia drzwi kierowcy.
Wyłączenie za pomocą
"Zdalnego dostępu
i rozruchu"
F Unieruchomić samochód. Jeżeli pojazd nie został unieruchomiony,
silnik się nie wyłączy.
Nigdy nie opuszczać samochodu, gdy
klucz elektroniczny znajduje się w
środku.
Włączenie zapłonu
(bez rozruchu silnika)
F Gdy klucz elektroniczny znajduje się wewnątrz samochodu,
nacisnąć przycisk " S TA R T/
STOP ".
Silnik wyłącza się i
blokuje się
kolumna kierownicy. F
N
acisnąć przycisk " S TA R T/
STOP ".
Silnik wyłącza się i blokuje się
kolumna kierownicy.
Zabezpieczenie antykradzieżowe
Elektroniczna blokada zapłonu
W kluczach znajduje się chip elektroniczny
zawierający kod. Po włączeniu zapłonu kod
musi zostać rozpoznany, aby rozruch był
m o ż li w y.
Elektroniczna blokada zapłonu blokuje system
kontroli silnika kilka sekund po wyłączeniu
zapłonu i
uniemożliwia uruchomienie
samochodu poprzez włamanie.
Usterka zasygnalizowana zostanie poprzez
komunikat na wyświetlaczu w
zestawie
wskaźników.
W takim wypadku samochód nie uruchomi się;
skontaktować się z
ASO sieci CITROËN.
Przy kluczu elektronicznym w

czytniku albo gdy
klucz systemu "Zdalny dostęp i

rozruch" znajduje
się wewnątrz samochodu, naciśnięcie przycisku
"START/STOP" bez naciskania pedałów
umożliwia włączenie zapłonu (stacyjki).
F

W

yjąć klucz elektroniczny z

czytnika. F

N

acisnąć przycisk "START/
STOP", zestaw wskaźników
włącza się, lecz silnik nie rusza.
F

N

acisnąć ponownie ten przycisk,
aby wyłączyć zapłon i

umożliwić
ryglowanie zamków samochodu.
Przy włączonym zapłonie system przełącza
się w tryb oszczędzania energii, gdy
tylko wymaga tego utrzymanie pewnego
poziomu naładowania akumulatora.
Wyłączenie silnika powoduje utratę
wspomagania hamowania.
Jazda

DS5_pl_Chap04_conduite_ed02-2015

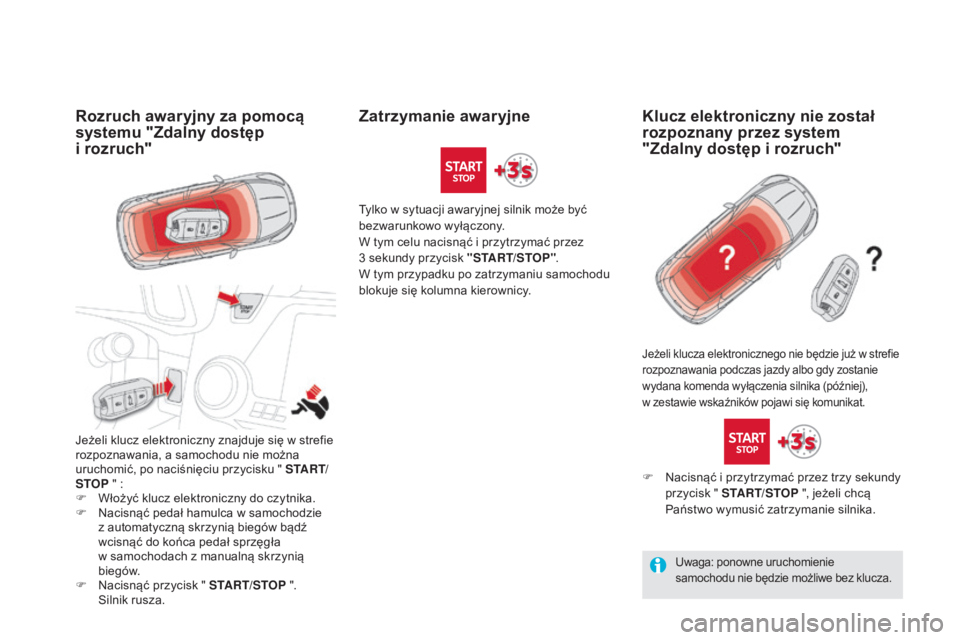

Rozruch awaryjny za pomocą
systemu "Zdalny dostęp
i rozruch"
Jeżeli klucz elektroniczny znajduje się w strefie
r ozpoznawania, a samochodu nie można
uruchomić, po naciśnięciu przycisku " S TA R T/
STOP " :
F

W
łożyć klucz elektroniczny do czytnika.
F

N
acisnąć pedał hamulca w samochodzie
z
automatyczną skrzynią biegów bądź
wcisnąć do końca pedał sprzęgła
w samochodach z
manualną skrzynią
biegów.
F

N
acisnąć przycisk " START/STOP ".
Silnik rusza. Tylko w
sytuacji awaryjnej silnik może być
bezwarunkowo wyłączony.
W tym celu nacisnąć i przytrzymać przez
3 sekundy przycisk "START/STOP"
.
W tym przypadku po zatrzymaniu samochodu
blokuje się kolumna kierownicy.
Jeżeli klucza elektronicznego nie będzie już w strefie
r ozpoznawania podczas jazdy albo gdy zostanie
wydana komenda wyłączenia silnika (później),
w zestawie wskaźników pojawi się komunikat.
Zatrzymanie awaryjne Klucz elektroniczny nie został
rozpoznany przez system
"Zdalny dostęp i
rozruch"
F Nacisnąć i przytrzymać przez trzy sekundy
przycisk " START/STOP ", jeżeli chcą
Państwo wymusić zatrzymanie silnika.
Uwaga: ponowne uruchomienie
samochodu nie będzie możliwe bez klucza.

103
DS5_pl_Chap04_conduite_ed02-2015
W przypadku silnego mrozu
albo holowania
W tych warunkach odradza się
włączanie hamulca postojowego.
W tym celu, przy włączonym zapłonie,
zwolnić ręcznie hamulec postojowy,
a następnie, przed wyłączeniem
stacyjki:
F
M
anualna skrzynia biegów:
włączyć pier wszy bieg lub bieg
w ste c z ny.
F

A
utomatyczna skrzynia biegów :
wybrać położenie P .
Elektryczny hamulec postojowy posiada dwa
tr yby działania:
-

W

łączenie / w yłączenie automatyczne
A

utomatyczne włączenie następuje
po wyłączeniu silnika, natomiast
automatyczne wyłączenie – przy ruszaniu
z

miejsca (funkcje domyślnie włączone).
-

W

łączanie / w yłączanie ręczne
R

ęczne włączenie hamulca postojowego jest
możliwe poprzez pociągnięcie dźwigni A .
R

ęczne wyłączenie hamulca postojowego
odbywa się poprzez pociągnięcie
i puszczenie dźwigni przy jednoczesnym
wciśnięciu pedału hamulca.
Programowanie trybu
automatycznego
W niektórych krajach sprzedaży pojazdu
można wyłączyć automatyczny tryb działania.
W tym przypadku wyłączanie
odbywa się poprzez menu
konfiguracyjne pojazdu.
Elektryczny hamulec postojowy
Jeżeli tryb automatyczny jest wyłączony,
włączanie i wyłączanie hamulca
postojowego odbywa się ręcznie.
Jeżeli w zestawie wskaźników świeci
s ię ta kontrolka, tryb automatyczny
jest wyłączony.
Nigdy nie opuszczać pojazdu bez
sprawdzenia, czy hamulec postojowy
jest włączony (zaciśnięty). Ta kontrolka świeci w
sposób
c i ą g ł y.
Etykieta na płycie drzwi
W przypadku awarii
akumulatora
W tym przypadku elektryczny hamulec
postojowy przestaje działać.
Ze względów bezpieczeństwa unieruchomić
samochód zgodnie z poniższymi
zaleceniami albo poprzez zablokowanie
jednego z
kół za pomocą klinów.
Skontaktować się z ASO sieci CITROËN
a lbo z warsztatem specjalistycznym.
W momencie otwarcia drzwi kierowcy, jeżeli
hamulec postojowy nie jest zaciągnięty, włączy
się sygnał dźwiękowy, a na wyświetlaczu
w zestawie wskaźników pojawi się komunikat.
Jazda

DS5_pl_Chap04_conduite_ed02-2015
Przy włączonym zapłonie lub pracującym
silniku w celu wyłączenia hamulca postojowego
nacisnąć pedał hamulca, pociągnąć ,
a
następnie zwolnić dźwignię A .
Całkowite wyłączenie hamulca postojowego
jest sygnalizowane:
Wyłączenie ręczne
- przez zgaśnięcie kontrolki hamulca oraz kontrolki P na
dźwigni A,
-

p
rzez wyświetlenie komunikatu
"Parking brake off " (hamulec
postojowy wyłączony).
W przypadku pociągnięcia dźwigni A bez
naciśnięcia pedału hamulca hamulec
postojowy nie zostanie wyłączony,
a w

zestawie wskaźników pojawi się komunikat.
Przed opuszczeniem samochodu
należy sprawdzić, czy kontrolki hamulca
postojowego w

zestawie wskaźników
i na dźwigni A świecą się na stałe.

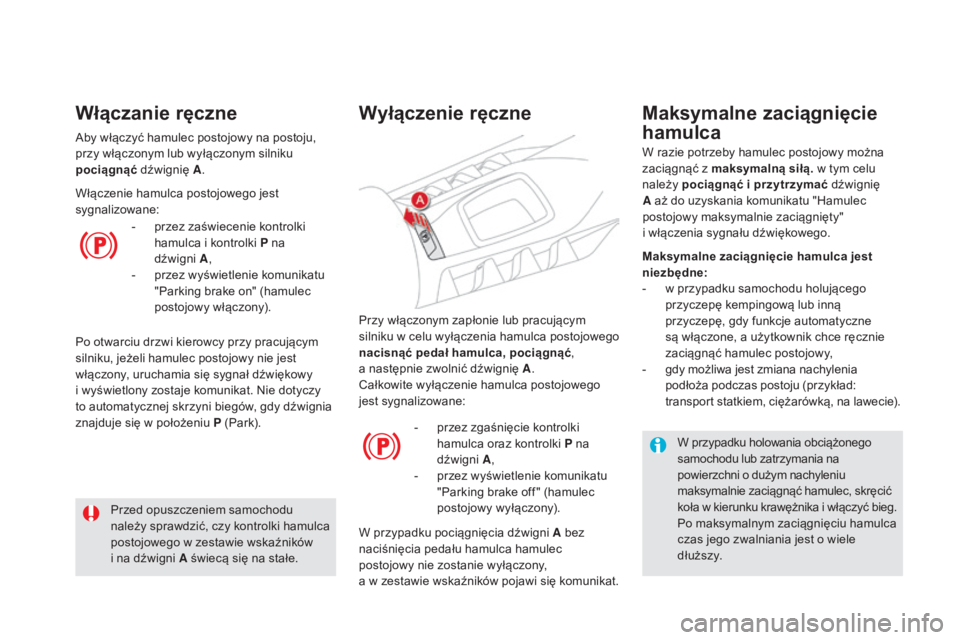

Aby włączyć hamulec postojowy na postoju,
przy włączonym lub wyłączonym silniku
pociągnąć
dźwignię A .
Włączanie ręczne
Włączenie hamulca postojowego jest
sygnalizowane:
-

p
rzez zaświecenie kontrolki
hamulca i
kontrolki P na
dźwigni A,
-

p
rzez wyświetlenie komunikatu
"Parking brake on" (hamulec
postojowy włączony).
Po otwarciu drzwi kierowcy przy pracującym
silniku, jeżeli hamulec postojowy nie jest
włączony, uruchamia się sygnał dźwiękowy
i wyświetlony zostaje komunikat. Nie dotyczy
to automatycznej skrzyni biegów, gdy dźwignia
znajduje się w
położeniu P (Park). Maksymalne zaciągnięcie hamulca jest
niezbędne:
-

w p
rzypadku samochodu holującego
przyczepę kempingową lub inną
przyczepę, gdy funkcje automatyczne
są włączone, a użytkownik chce ręcznie
zaciągnąć hamulec postojowy,
-

g
dy możliwa jest zmiana nachylenia
podłoża podczas postoju (przykład:
transport statkiem, ciężarówką, na lawecie).
W razie potrzeby hamulec postojowy można
zaciągnąć z
maksymalną siłą. w tym celu
należy pociągnąć i p rzytrzymać
dźwignię
A aż do uzyskania komunikatu "Hamulec
postojowy maksymalnie zaciągnięty"
i włączenia sygnału dźwiękowego.
W przypadku holowania obciążonego
samochodu lub zatrzymania na
powierzchni o
dużym nachyleniu
maksymalnie zaciągnąć hamulec, skręcić
koła w


kierunku krawężnika i

włączyć bieg.
Po maksymalnym zaciągnięciu hamulca
czas jego zwalniania jest o
wiele
dłuższy.
Maksymalne zaciągnięcie
hamulca

105
DS5_pl_Chap04_conduite_ed02-2015
Przed opuszczeniem samochodu
należy sprawdzić, czy kontrolki hamulca
postojowego w zestawie wskaźników
i na dźwigni A świecą się na stałe.
Nie pozostawiać dziecka bez opieki
w samochodzie z
włączonym
zapłonem, ponieważ mogłoby ono
wyłączyć hamulec postojowy.
Włączanie automatyczne,
przy wyłączonym silniku
- przez zaświecenie kontrolki hamulca i kontrolki P na dźwigni A ,
-

p
rzez wyświetlenie komunikatu
"Parking brake on" (Hamulec
postojowy włączony).
W unieruchomionym samochodzie hamulec
postojowy
włącza się automatycznie po
wyłączeniu silnika.
Włączenie hamulca postojowego jest
sygnalizowane:
Wyłączanie automatyczne
Hamulec postojowy jest w yłączany
automatycznie i stopniowo podczas
ruszania z
miejsca:
F

M
anualna skrzynia biegów : wcisnąć do
końca pedał sprzęgła, włączyć pier wszy
bieg; nacisnąć pedał przyspieszenia
i
włączać sprzęgło aż do zwolnienia
hamulca.
F

A
utomatyczna skrzynia biegów : wybrać
położenie D, M lub R , a następnie nacisnąć
pedał przyspieszenia.
-

p
rzez zgaszenie kontrolki hamulca
i
kontrolki P na dźwigni A ,
-

p
rzez wyświetlenie komunikatu
"Parking brake off " (Hamulec
postojowy wyłączony).
Na postoju przy uruchomionym silniku
nie należy niepotrzebnie przyspieszać,
ponieważ może to spowodować
wyłączenie hamulca postojowego. Przed opuszczeniem samochodu
sprawdzić, czy kontrolki hamulca
postojowego w
zestawie wskaźników
i na dźwigni A świecą się na stałe.
Na postoju przy pracującym silniku, aby
unieruchomić samochód, należy koniecznie
ręcznie
włączyć hamulec postojowy poprzez
pociągnięcie dźwigni A.
Włączenie hamulca postojowego jest
sygnalizowane:
-

p
rzez zaświecenie kontrolki
hamulca i
kontrolki P na dźwigni A ,
-

p
rzez wyświetlenie komunikatu
"Parking brake on" (Hamulec
postojowy włączony).
Po otwarciu drzwi kierowcy przy pracującym
silniku, jeżeli hamulec postojowy nie jest
włączony, włącza się sygnał dźwiękowy
i
wyświetla komunikat. Nie dotyczy to
automatycznej skrzyni biegów, gdy dźwignia
znajduje się w
położeniu P (Park).
Unieruchomienie samochodu,
przy pracującym silniku
Całkowite wyłączenie hamulca postojowego
jest sygnalizowane:
Jazda

DS5_pl_Chap04_conduite_ed02-2015

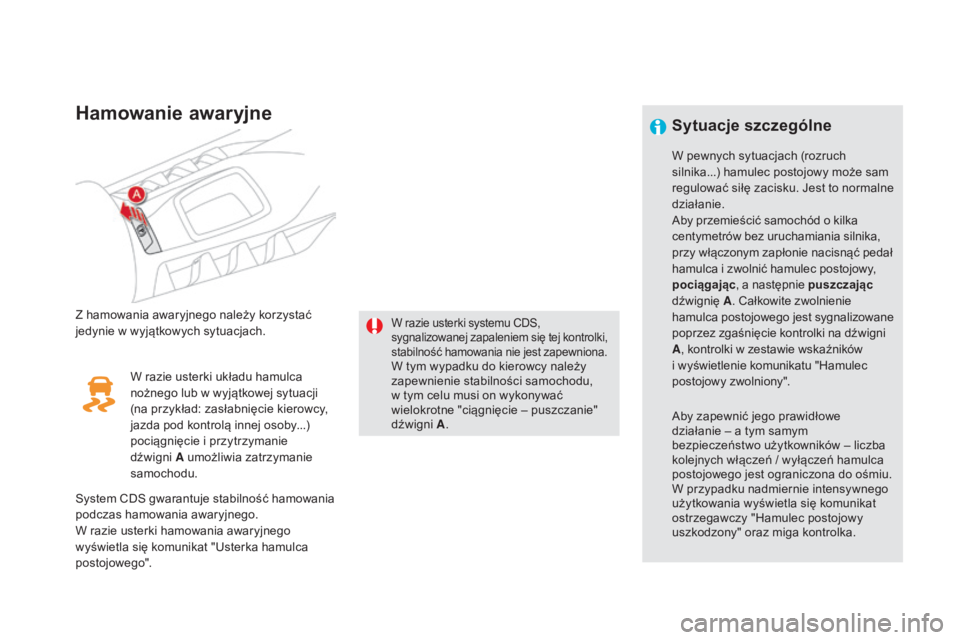

Hamowanie awaryjne
Z hamowania awaryjnego należy korzystać
jedynie w wyjątkowych sytuacjach.W razie usterki systemu CDS,
sygnalizowanej zapaleniem się tej kontrolki,
stabilność hamowania nie jest zapewniona.
W tym wypadku do kierowcy należy
zapewnienie stabilności samochodu,
w
tym celu musi on wykonywać
wielokrotne "ciągnięcie – puszczanie"
dźwigni A.
W razie usterki układu hamulca
nożnego lub w

wyjątkowej sytuacji
(na przykład: zasłabnięcie kierowcy,
jazda pod kontrolą innej osoby...)
pociągnięcie i

przytrzymanie
dźwigni A umożliwia zatrzymanie
samochodu.
System CDS gwarantuje stabilność hamowania
podczas hamowania awaryjnego.
W razie usterki hamowania awaryjnego
wyświetla się komunikat "Usterka hamulca
postojowego".
Sytuacje szczególne
Aby zapewnić jego prawidłowe
działanie – a tym samym
bezpieczeństwo użytkowników – liczba
kolejnych włączeń / wyłączeń hamulca
postojowego jest ograniczona do ośmiu.
W przypadku nadmiernie intensywnego
użytkowania wyświetla się komunikat
ostrzegawczy "Hamulec postojowy
uszkodzony" oraz miga kontrolka. W pewnych sytuacjach (rozruch
silnika...) hamulec postojowy może sam
regulować siłę zacisku. Jest to normalne
działanie.
Aby przemieścić samochód o kilka
centymetrów bez uruchamiania silnika,
przy włączonym zapłonie nacisnąć pedał
hamulca i zwolnić hamulec postojowy,
pociągając , a następnie puszczając
dźwignię A. Całkowite zwolnienie
hamulca postojowego jest sygnalizowane
poprzez zgaśnięcie kontrolki na dźwigni
A , kontrolki w
z
estawie wskaźników
i wyświetlenie komunikatu "Hamulec
postojowy zwolniony".

107
DS5_pl_Chap04_conduite_ed02-2015

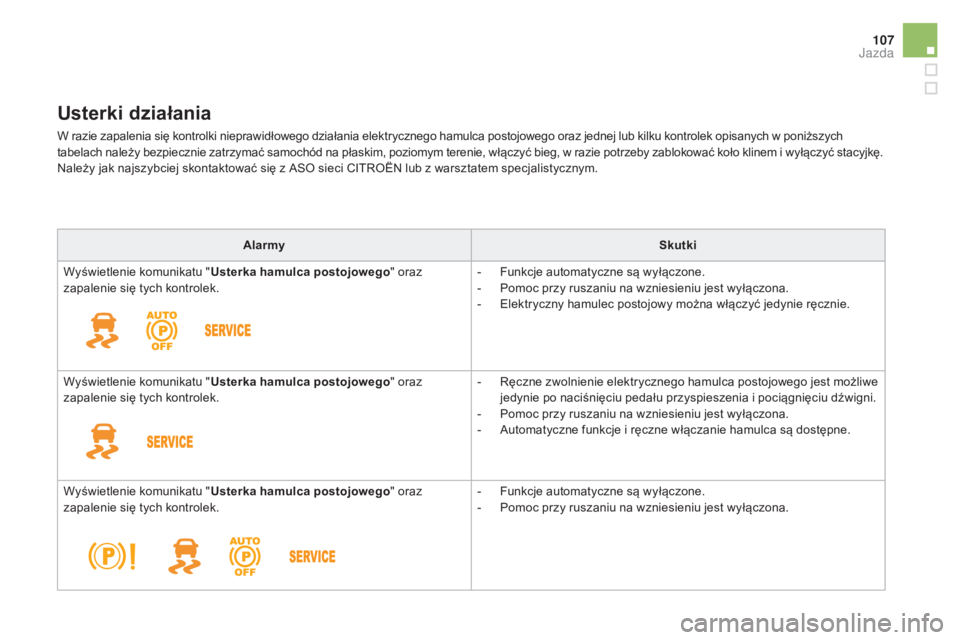

Usterki działania
W razie zapalenia się kontrolki nieprawidłowego działania elektrycznego hamulca postojowego oraz jednej lub kilku kontrolek opisanych w poniższych
t abelach należy bezpiecznie zatrzymać samochód na płaskim, poziomym terenie, włączyć bieg, w razie potrzeby zablokować koło klinem i wyłączyć stacyjkę.
Należy jak najszybciej skontaktować się z
ASO sieci CITROËN lub z warsztatem specjalistycznym.
Alarmy Skutki
Wyświetlenie komunikatu " Usterka hamulca postojowego " oraz
zapalenie się tych kontrolek. -

F
unkcje automatyczne są wyłączone.
-

P
omoc przy ruszaniu na wzniesieniu jest wyłączona.
-

E
lektryczny hamulec postojowy można włączyć jedynie ręcznie.
Wyświetlenie komunikatu " Usterka hamulca postojowego " oraz
zapalenie się tych kontrolek. -

R
ęczne zwolnienie elektrycznego hamulca postojowego jest możliwe
jedynie po naciśnięciu pedału przyspieszenia i
pociągnięciu dźwigni.
-

P
omoc przy ruszaniu na wzniesieniu jest wyłączona.
-

A
utomatyczne funkcje i ręczne włączanie hamulca są dostępne.
Wyświetlenie komunikatu " Usterka hamulca postojowego " oraz
zapalenie się tych kontrolek. -

F
unkcje automatyczne są wyłączone.
-

P
omoc przy ruszaniu na wzniesieniu jest wyłączona.
Jazda

DS5_pl_Chap04_conduite_ed02-2015

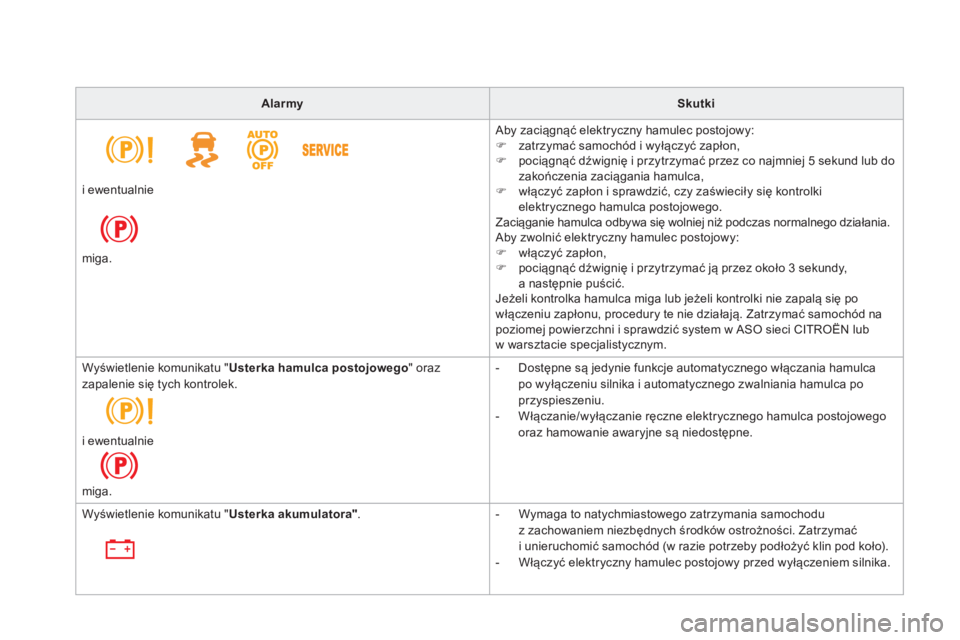

AlarmySkutki
Aby zaciągnąć elektryczny hamulec postojowy:
F

z
atrzymać samochód i wyłączyć zapłon,
F

p
ociągnąć dźwignię i przytrzymać przez co najmniej 5 sekund lub do
zakończenia zaciągania hamulca,
F

w
łączyć zapłon i sprawdzić, czy zaświeciły się kontrolki
elektrycznego hamulca postojowego.
Zaciąganie hamulca odbywa się wolniej niż podczas normalnego działania.
Aby zwolnić elektryczny hamulec postojowy:
F

w
łączyć zapłon,
F

p
ociągnąć dźwignię i przytrzymać ją przez około 3 sekundy,
a następnie puścić.
Jeżeli kontrolka hamulca miga lub jeżeli kontrolki nie zapalą się po
włączeniu zapłonu, procedury te nie działają. Zatrzymać samochód na
poziomej powierzchni i
sprawdzić system w ASO sieci CITROËN lub
w warsztacie specjalistycznym.
i ewentualnie
miga.
Wyświetlenie komunikatu "
Usterka hamulca postojowego " oraz
zapalenie się tych kontrolek. -

D
ostępne są jedynie funkcje automatycznego włączania hamulca
po wyłączeniu silnika i
automatycznego zwalniania hamulca po
przyspieszeniu.
-

W
łączanie/wyłączanie ręczne elektrycznego hamulca postojowego
oraz hamowanie awaryjne są niedostępne.
i ewentualnie
miga.
Wyświetlenie komunikatu " Usterka akumulatora". -

W
ymaga to natychmiastowego zatrzymania samochodu
z zachowaniem niezbędnych środków ostrożności. Zatrzymać
i unieruchomić samochód (w razie potrzeby podłożyć klin pod koło).
-

W
łączyć elektryczny hamulec postojowy przed wyłączeniem silnika.
