Poduszki powietrzne
Ogólne informacje
Poduszki powietrzne zostały zaprojektowane tak,
by zwiększyć bezpieczeństwo osób (z wyjątkiem
pasażera na tylnym środkowym siedzeniu)
w razie silnego zderzenia. Uzupełniają one
działanie pasów bezpieczeństwa wyposażonych
w
ogranicznik siły napięcia (z wyjątkiem
pasażera na tylnym środkowym siedzeniu).
Podczas zderzenia elektroniczne czujniki
wykrywajÄ… i
analizują zderzenia czołowe oraz
boczne w
strefach wykrywania zderzenia:
-

w r
azie silnego zderzenia poduszki
napełniają się natychmiast, zapewniając
lepszą ochronę pasażerów pojazdu
(z wyjątkiem pasażera na tylnym
środkowym siedzeniu); natychmiast
po zderzeniu gaz zawarty w
poduszce
powietrznej ulatnia się, aby nie ograniczać
widoczności i
ułatwić ewentualne wyjście
pasażerów,
-

w r
azie niewielkiego zderzenia, uderzenia
w
tylną część lub w pewnych warunkach
podczas dachowania poduszki mogÄ… nie
zadziałać, jedynym zabezpieczeniem
w takich sytuacjach sÄ… pasy
bezpieczeństwa.
Poduszki powietrzne działają tylko
przy włączonym zapłonie. Wystrzeleniu poduszki powietrznej

(ew. poduszek) towarzyszy
wydostawanie się dymu oraz odgłos,
spowodowane odpaleniem Å‚adunku
pirotechnicznego zabudowanego
w
systemie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu związany
z wyzwoleniem jednej lub kilku
poduszek powietrznych może na krótki
czas osłabić słuch.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. S trefa uderzenia bocznego.
Przednie poduszki powietrzne
Wyzwolenie
Poduszki powietrzne wyzwalajÄ… siÄ™, o ile
p rzednia poduszka powietrzna pasażera nie
jest wyłączona, w
razie silnego zderzenia
czołowego całą lub częścią przedniej strefy
samochodu A, zgodnie z
osią wzdłużną
samochodu w
płaszczyźnie poziomej oraz
w kierunku od przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między
klatkÄ… piersiowÄ… i
głową osób na przednich
siedzeniach i
kierownicÄ… po stronie kierowcy
oraz deską rozdzielczą po stronie pasażera
w celu amortyzacji szarpnięcia do przodu. W razie silnego czołowego zderzenia system
chroni kierowcę i pasażera na przednim fotelu,
ograniczając niebezpieczeństwo uszkodzenia
głowy i klatki piersiowej.
Poduszka powietrzna kierowcy znajduje siÄ™
w środkowej części kierownicy, natomiast
poduszka powietrzna pasażera – w desce
rozdzielczej powyżej przedniego schowka.
Poduszki powietrzne uaktywniajÄ…
siÄ™ tylko raz. W

przypadku kolejnego
zderzenia (w trakcie tego samego lub
innego wypadku) poduszka powietrzna
nie zadziała.
Bezpieczeństwo

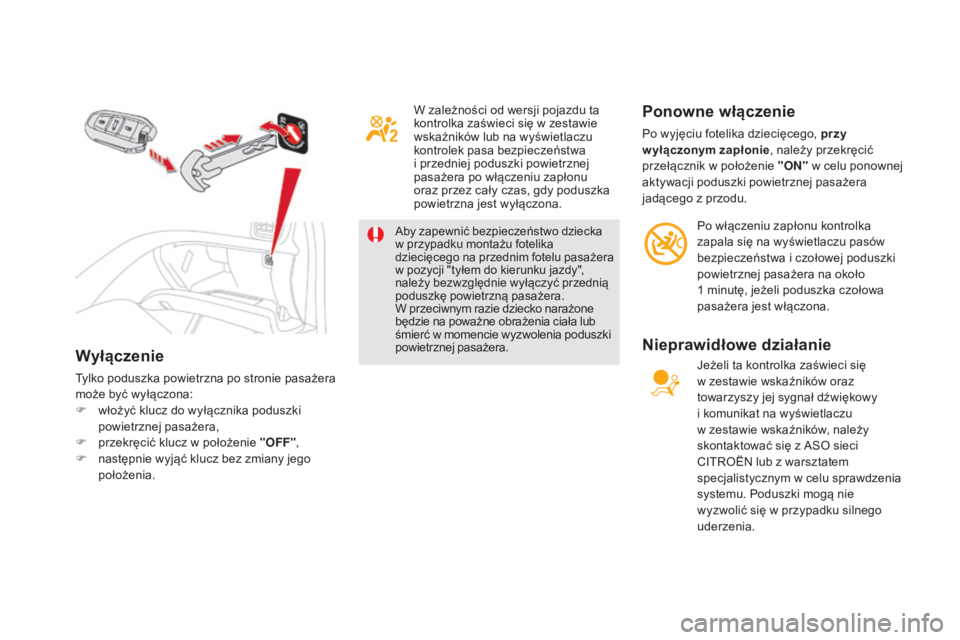

Wyłączenie
Tylko poduszka powietrzna po stronie pasażera
może być wyłączona:
F
w
łożyć klucz do wyłącznika poduszki
powietrznej pasażera,
F

p
rzekręcić klucz w położenie "OFF",
F

n
astępnie wyjąć klucz bez zmiany jego
położenia. W zależności od wersji pojazdu ta
kontrolka zaświeci się w
zestawie
wskaźników lub na wyświetlaczu
kontrolek pasa bezpieczeństwa
i przedniej poduszki powietrznej
pasażera po włączeniu zapłonu
oraz przez cały czas, gdy poduszka
powietrzna jest wyłączona.
Aby zapewnić bezpieczeństwo dziecka
w przypadku montażu fotelika
dziecięcego na przednim fotelu pasażera
w
pozycji "tyłem do kierunku jazdy",
należy bezwzględnie wyłączyć przednią
poduszkę powietrzną pasażera.
W przeciwnym razie dziecko narażone
będzie na poważne obrażenia ciała lub
śmierć w
momencie wyzwolenia poduszki
powietrznej pasażera.
Ponowne włączenie
Po wyjęciu fotelika dziecięcego, przy
wyłączonym zapłonie , należy przekręcić
przełącznik w
położenie "ON" w
celu ponownej
aktywacji poduszki powietrznej pasażera
jadÄ…cego z
przodu.
Po włączeniu zapłonu kontrolka
zapala się na wyświetlaczu pasów
bezpieczeństwa i
czołowej poduszki
powietrznej pasażera na około
1
minutę, jeżeli poduszka czołowa
pasażera jest włączona.
Nieprawidłowe działanie
Jeżeli ta kontrolka zaświeci się
w zestawie wskaźników oraz
towarzyszy jej sygnał dźwiękowy
i
komunikat na wyświetlaczu
w zestawie wskaźników, należy
skontaktować się z
ASO sieci
CITROËN lub z
warsztatem
specjalistycznym w
celu sprawdzenia
systemu. Poduszki mogÄ… nie
wyzwolić się w
przypadku silnego
uderzenia.

191
DS5_pl_Chap07_securite_ed02-2015

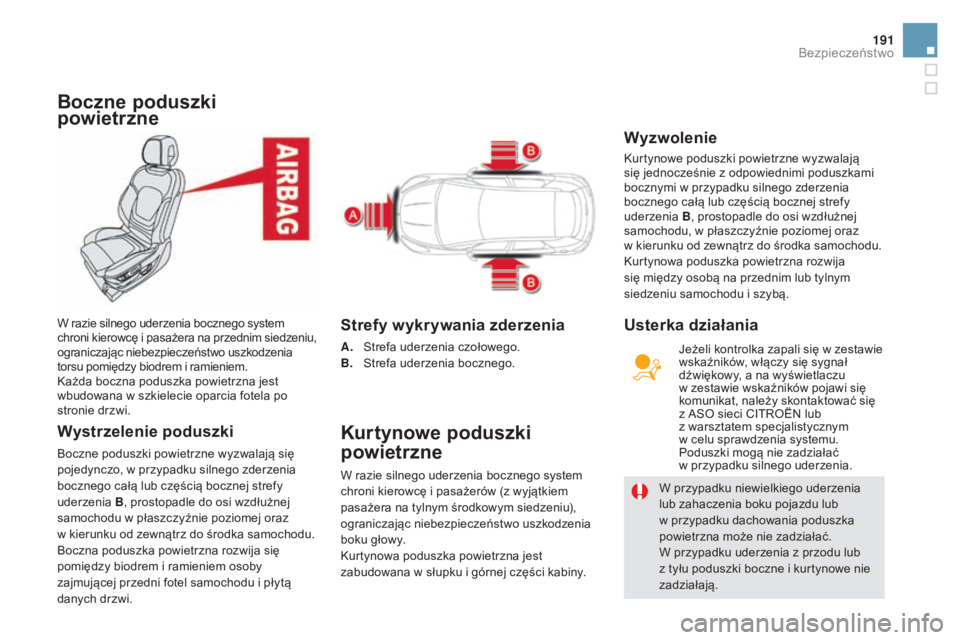

Boczne poduszki
powietrzne
Wystrzelenie poduszki
Boczne poduszki powietrzne wyzwalajÄ… siÄ™
pojedynczo, w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia B, prostopadle do osi wzdłużnej
samochodu w
płaszczyźnie poziomej oraz
w kierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija siÄ™
pomiędzy biodrem i
ramieniem osoby
zajmujÄ…cej przedni fotel samochodu i
płytą
danych drzwi. W razie silnego uderzenia bocznego system
chroni kierowcę i pasażera na przednim siedzeniu,
ograniczając niebezpieczeństwo uszkodzenia
torsu pomiędzy biodrem i ramieniem.
Każda boczna poduszka powietrzna jest
wbudowana w szkielecie oparcia fotela po
stronie drzwi.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. S
trefa uderzenia bocznego.
Kurtynowe poduszki
powietrzne
W razie silnego uderzenia bocznego system
chroni kierowcę i pasażerów (z wyjątkiem
pasażera na tylnym środkowym siedzeniu),
ograniczając niebezpieczeństwo uszkodzenia
boku głowy.
Kurtynowa poduszka powietrzna jest
zabudowana w
słupku i górnej części kabiny. W przypadku niewielkiego uderzenia
lub zahaczenia boku pojazdu lub
w przypadku dachowania poduszka
powietrzna może nie zadziałać.
W przypadku uderzenia z
przodu lub
z tyłu poduszki boczne i
kurtynowe nie
zadziałają.
Wyzwolenie
Kurtynowe poduszki powietrzne wyzwalajÄ…
się jednocześnie z odpowiednimi poduszkami
bocznymi w
przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia B, prostopadle do osi wzdłużnej
samochodu, w
płaszczyźnie poziomej oraz
w kierunku od zewnątrz do środka samochodu.
Kurtynowa poduszka powietrzna rozwija
się między osobą na przednim lub tylnym
siedzeniu samochodu i
szybÄ….
Jeżeli kontrolka zapali się w
zestawie
wskaźników, włączy się sygnał
dźwiękowy, a na wyświetlaczu
w zestawie wskaźników pojawi się
komunikat, należy skontaktować się
z ASO sieci CITROËN lub
z warsztatem specjalistycznym
w celu sprawdzenia systemu.
Poduszki mogą nie zadziałać
w przypadku silnego uderzenia.
Usterka działania
Bezpieczeństwo

Przyjmować normalną i pionową pozycję
s iedzÄ…cÄ….
Zapinać właściwie wyregulowane pasy
bezpieczeństwa.
Nie trzymać niczego między pasażerami
i poduszkami powietrznymi (dzieci, zwierzÄ…t,
przedmiotów...), nie mocować i
nie naklejać
niczego ani w
pobliżu, ani na drodze
rozkładania poduszek powietrznych, mogłoby
to spowodować obrażenia podczas ich
uwalniania.
Nigdy nie modyfikować pier wotnej
konfiguracji posiadanego samochodu,
zwłaszcza w
bezpośrednim otoczeniu
poduszek powietrznych.
W przypadku gdy pojazd uległ wypadkowi
lub został skradziony, należy sprawdzić
system poduszek powietrznych.
Naprawy systemu poduszek powietrznych
muszą być wykonywane wyłącznie
w ASO sieci CITROËN lub w
warsztacie
specjalistycznym.
Nawet przy zachowaniu wszystkich środków
ostrożności wymienionych powyżej,
w momencie rozwinięcia poduszki
powietrznej nie można wykluczyć ryzyka
zranienia lub niewielkich oparzeń głowy,
klatki piersiowej czy ramion. Poduszka
napełnia się prawie natychmiast (w kilka
milisekund), następnie opróżnia się,
uwalniajÄ…c gorÄ…cy gaz przez specjalne
otwory.Boczne poduszki powietrzne
Na fotele zakładać wyłącznie pokrowce
homologowane, które nie zakłócają
działania bocznych poduszek powietrznych.
Aby zapoznać się z
gamą pokrowców
dostosowanych do samochodu, można
skonsultować się z
sieciÄ… ser wisowÄ…
CITROËNA.
Aby uzyskać więcej informacji na temat
akcesoriów, patrz odpowiednia rubryka.
Nigdy niczego nie mocować i
nie przyklejać
na oparciach siedzeń (ubrania...), ponieważ
mogłoby to spowodować okaleczenia klatki
piersiowej lub ramion w
razie zadziałania
bocznej poduszki powietrznej.
Nie zbliżać się do drzwi bardziej, niż jest to
konieczne.
Czołowe poduszki powietrzne
Nie prowadzić pojazdu, trzymając kierownicę
za jej ramiona lub opierając ręce na jej
środku.
Pasażer nie powinien trzymać nóg na desce
rozdzielczej.
Powstrzymać się od palenia (papieros,
fajka), ponieważ uruchomienie poduszki
w tym czasie mogłoby spowodować
oparzenia lub obrażenia ciała.
Nie demontować, nie przekłuwać i
nie
uderzać poduszki.
Niczego nie mocować i
nie przyklejać na
kole kierownicy ani na desce rozdzielczej,
aby w
chwili zadziałania poduszek
powietrznych zapobiec zranieniu osób
jadÄ…cych z
przodu.

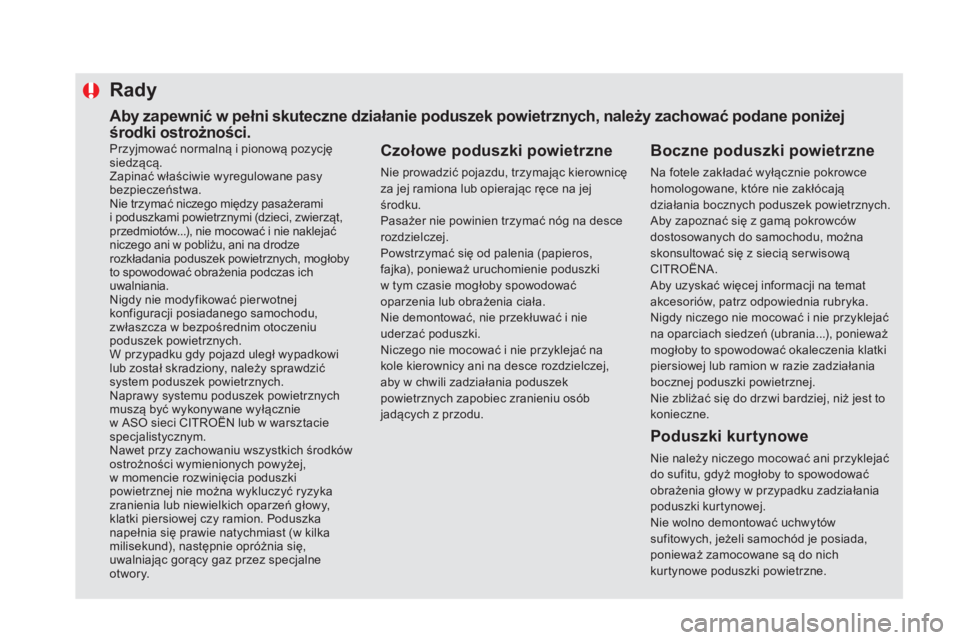

Rady
Poduszki kurtynowe
Nie należy niczego mocować ani przyklejać
do sufitu, gdyż mogłoby to spowodować
obrażenia głowy w przypadku zadziałania
poduszki kurtynowej.
Nie wolno demontować uchwytów
sufitowych, jeżeli samochód je posiada,
ponieważ zamocowane są do nich
kurtynowe poduszki powietrzne.
Aby zapewnić w pełni skuteczne działanie poduszek powietrznych, należy zachować podane poniżej
śr odki ostrożności.

193
DS5_pl_Chap07_securite_ed02-2015
Bezpieczeństwo

DS5_pl_Chap08_info-pratiques_ed02-2015
Informacje praktyczne
0

DS5_pl_Chap08_info-pratiques_ed02-2015

DS5_pl_Chap08_info-pratiques_ed02-2015

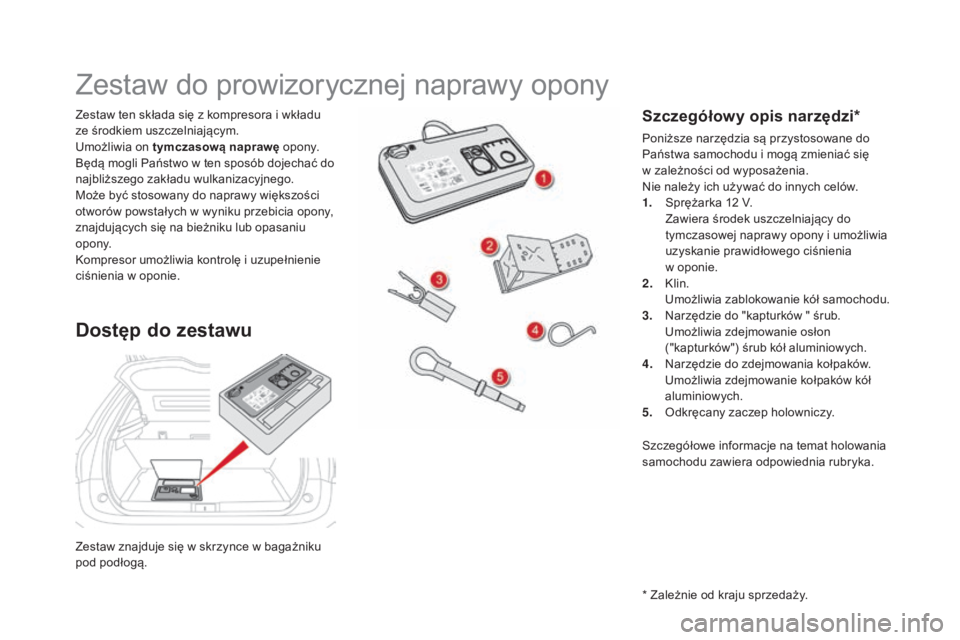

Zestaw znajduje się w skrzynce w bagażniku
po d podłogą.
Zestaw ten składa się z
kompresora i wkładu
ze środkiem uszczelniającym.
Umożliwia on tymczasową naprawę opony.
Będą mogli Państwo w ten sposób dojechać do
najbliższego zakładu wulkanizacyjnego.
Może być stosowany do naprawy większości
otworów powstałych w wyniku przebicia opony,
znajdujących się na bieżniku lub opasaniu
opony.
Kompresor umożliwia kontrolę i uzupełnienie
ciśnienia w oponie.
Zestaw do prowizorycznej naprawy opony
Dostęp do zestawu
Szczegółowy opis narzędzi*
Poniższe narzędzia są przystosowane do
Państwa samochodu i
mogą zmieniać się
w
zależności od wyposażenia.
Nie należy ich używać do innych celów.
1.
S

prężarka 12 V.
Z

awiera środek uszczelniający do
tymczasowej naprawy opony i
umożliwia
uzyskanie prawidłowego ciśnienia
w
op

onie.
2.
K

lin.
U

możliwia zablokowanie kół samochodu.
3.
N

arzędzie do "kapturków " śrub.
U

możliwia zdejmowanie osłon
("kapturków") śrub kół aluminiowych.
4.
N

arzędzie do zdejmowania kołpaków.
U

możliwia zdejmowanie kołpaków kół
aluminiowych.
5.
O

dkręcany zaczep holowniczy.
* Zależnie od kraju sprzedaży. Szczegółowe informacje na temat holowania
samochodu zawiera odpowiednia rubryka.

197
DS5_pl_Chap08_info-pratiques_ed02-2015

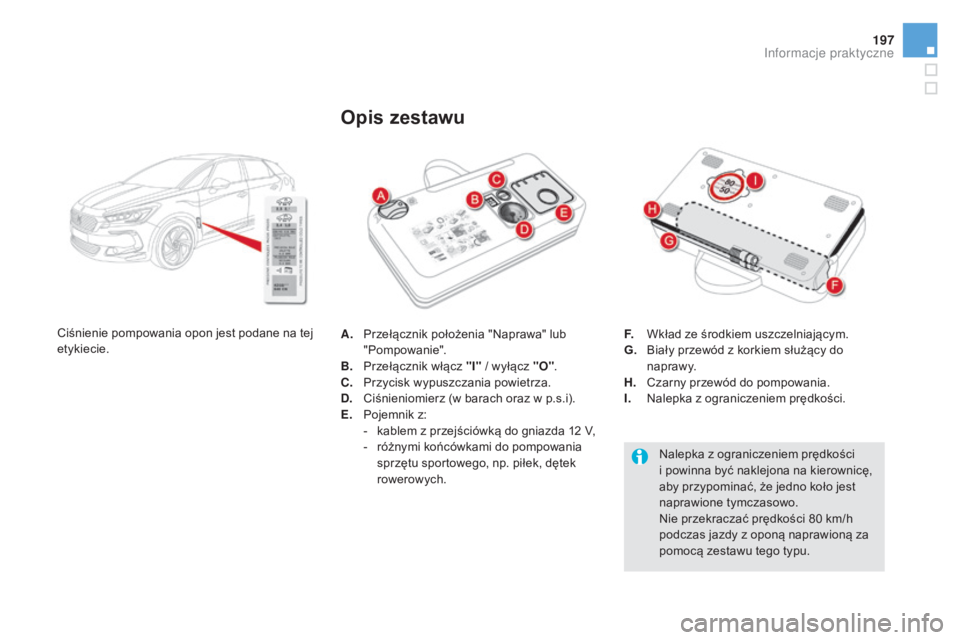

A. Przełącznik położenia "Naprawa" lub "Pompowanie".
B.
P

rzełącznik włącz "I" / wyłącz "O".
C.
P

rzycisk wypuszczania powietrza.
D.
C

iśnieniomierz (w barach oraz w p.s.i).
E.
P

ojemnik z:
-

k
ablem z przejściówką do gniazda 12 V,
-

r
óżnymi końcówkami do pompowania
sprzętu sportowego, np. piłek, dętek
rowerowych.
Opis zestawu
F. Wkład ze środkiem uszczelniającym.
G. B iały przewód z korkiem służący do
naprawy.
H.
C

zarny przewód do pompowania.
I.
N

alepka z ograniczeniem prędkości.
Nalepka z
ograniczeniem prędkości
i
powinna być naklejona na kierownicę,
aby przypominać, że jedno koło jest
naprawione tymczasowo.
Nie przekraczać prędkości 80
km/h
podczas jazdy z
oponÄ… naprawionÄ… za
pomocÄ… zestawu tego typu.
Ciśnienie pompowania opon jest podane na tej
etykiecie.
Informacje praktyczne

DS5_pl_Chap08_info-pratiques_ed02-2015

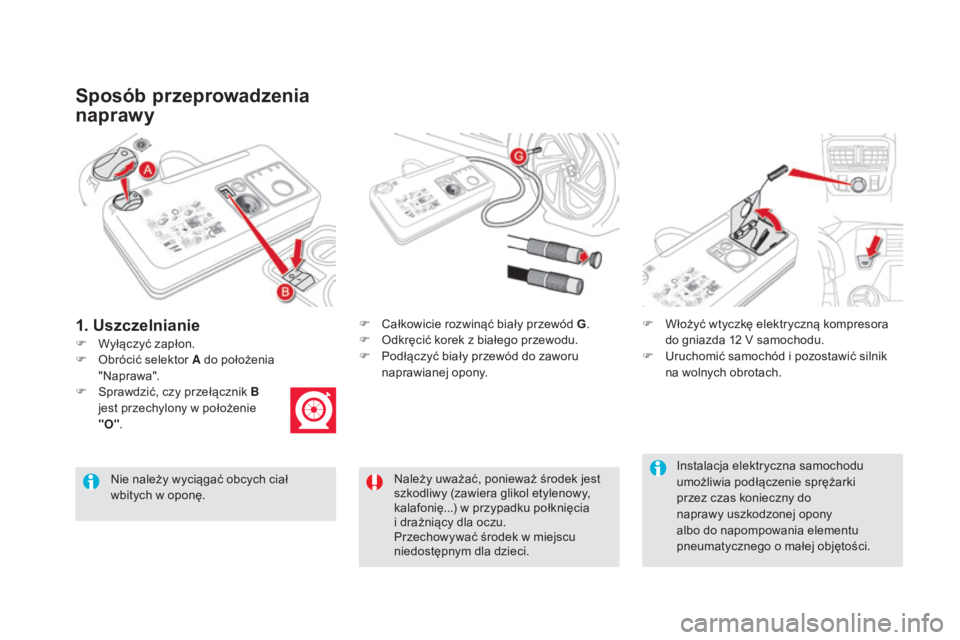

Sposób przeprowadzenia
naprawy
F Wyłączyć zapłon.F
C
ałkowicie rozwinąć biały przewód G
.
F O dkręcić korek z białego przewodu.
F P odłączyć biały przewód do zaworu
naprawianej opony. F

W
łożyć wtyczkę elektryczną kompresora
do gniazda 12 V samochodu.
F U ruchomić samochód i pozostawić silnik
na wolnych obrotach.
Należy uważać, ponieważ środek jest
szkodliwy (zawiera glikol etylenowy,
kalafoniÄ™...) w
przypadku połknięcia
i
drażniący dla oczu.
Przechowywać środek w
miejscu
niedostępnym dla dzieci.
Nie należy wyciągać obcych ciał
wbitych w
oponÄ™.
1. Uszczelnianie
F Obrócić selektor A do położenia " N aprawa".
F

S
prawdzić, czy przełącznik B
jest przechylony w
położenie
"O" .
Instalacja elektryczna samochodu
umożliwia podłączenie sprężarki
przez czas konieczny do
naprawy uszkodzonej opony
albo do napompowania elementu
pneumatycznego o
małej objętości.
