Ne držite flaše sa aditivom AdBlue® u
vozilu. Pre nego što izvršite dopunu, proverite da li se
vozilo nalazi na ravnom i horizontalnom tlu.
Kada je zimsko vreme, proverite da li je
temperatura vozila viša od -11°C. U suprotnom,
nećete moći da izvršite dopunu aditiva AdBlue
®
koji se ledi. Ostavite vozilo nekoliko sati na
mestu sa blažom temperaturom kako biste
mogli da izvršite dopunu.

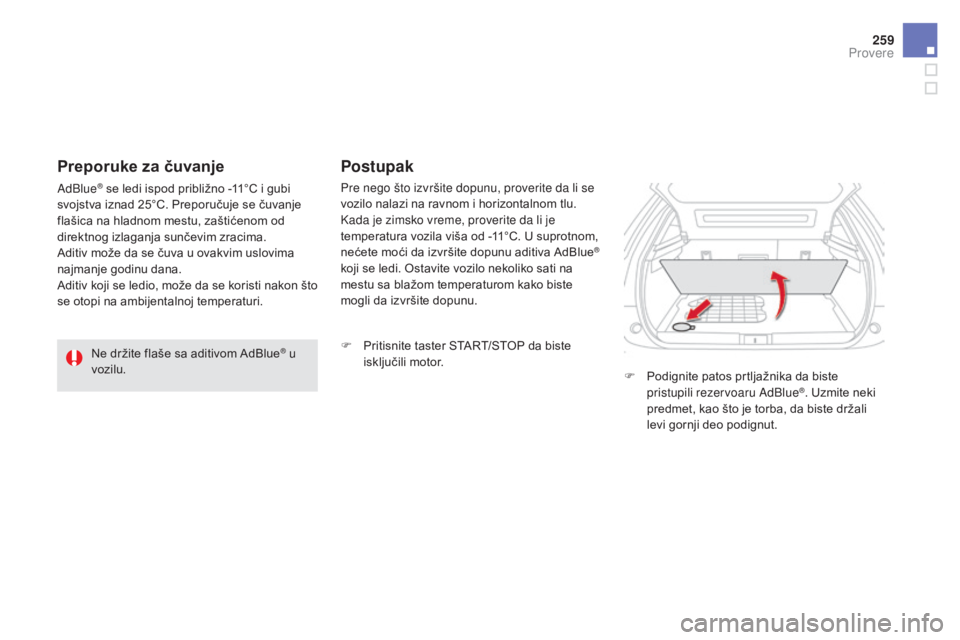

Postupak
F Pritisnite taster START/STOP da biste
i sključili motor. F
Po

dignite patos prtljažnika da biste
pristupili rezervoaru AdBlue
®. Uzmite neki
predmet, kao što je torba, da biste držali
levi gornji deo podignut.
Preporuke za čuvanje
AdBlue® se ledi ispod približno -11°C i gubi
svojstva iznad 25°C. Preporučuje se čuvanje
flašica na hladnom mestu, zaštićenom od
direktnog izlaganja sunčevim zracima.
Aditiv može da se čuva u ovakvim uslovima
najmanje godinu dana.
Aditiv koji se ledio, može da se koristi nakon što
se otopi na ambijentalnoj temperaturi.
Provere

DS5_sr_Chap09_verifications_ed02-2015

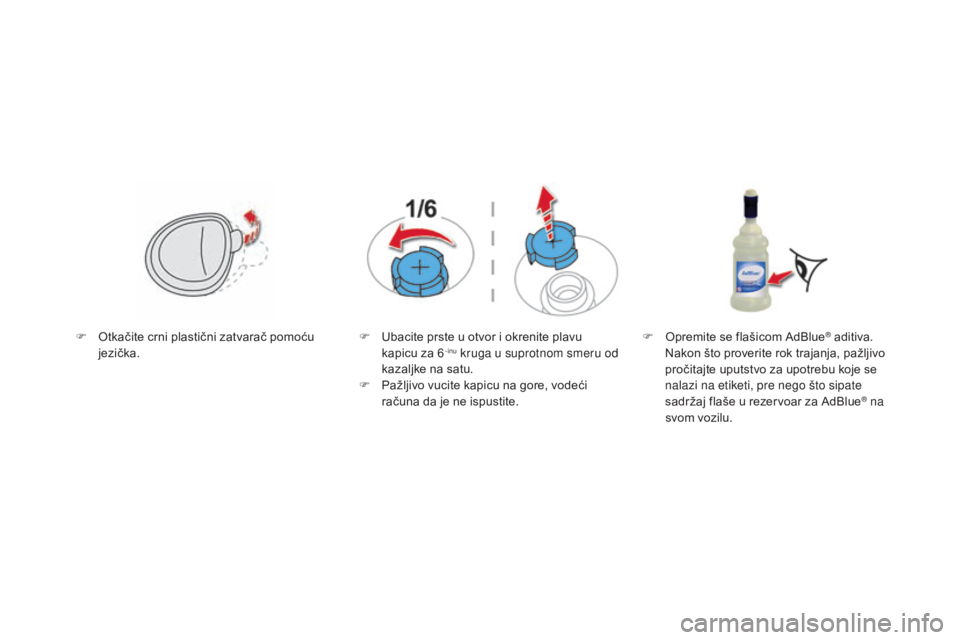

F Otkačite crni plastični zatvarač pomoću
jezička. F Ub
acite prste u otvor i okrenite plavu
kapicu za 6-inu kruga u suprotnom smeru od
kazaljke na satu.
F
Pa

žljivo vucite kapicu na gore, vodeći
računa da je ne ispustite. F Op
remite se flašicom AdBlue
® aditiva.
Nakon što proverite rok trajanja, pažljivo
pročitajte uputstvo za upotrebu koje se
nalazi na etiketi, pre nego što sipate
sadržaj flaše u rezervoar za AdBlue
® na
svom vozilu.

261
DS5_sr_Chap09_verifications_ed02-2015

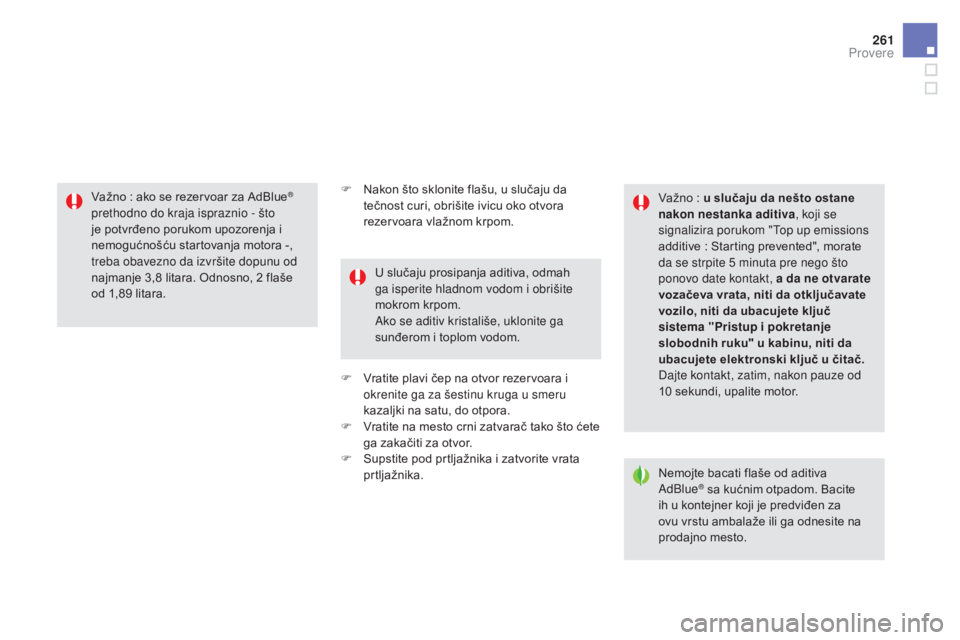

F Nakon što sklonite flašu, u slučaju da
tečnost curi, obrišite ivicu oko otvora
rezervoara vlažnom krpom.
F
Vr

atite plavi čep na otvor rezervoara i
okrenite ga za šestinu kruga u smeru
kazaljki na satu, do otpora.
F
Vr

atite na mesto crni zatvarač tako što ćete
ga zakačiti za otvor.
F
Su

pstite pod prtljažnika i zatvorite vrata
prtljažnika.
Važno : a
ko se rezervoar za AdBlue®
prethodno do kraja ispraznio - što
je potvrđeno porukom upozorenja i
nemogućnošću startovanja motora -,
treba obavezno da izvršite dopunu od
najmanje 3,8 litara. Odnosno, 2 flaše
od 1,89 litara. U slučaju prosipanja aditiva, odmah
ga isperite hladnom vodom i obrišite
mokrom krpom.
Ako se aditiv kristališe, uklonite ga
sunđerom i toplom vodom.Važno :
u slučaju da nešto ostane
nakon nestanka aditiva , koji se
signalizira porukom "Top up emissions
additive
: S

tarting prevented", morate
da se strpite 5 minuta pre nego što
ponovo date kontakt, a da ne otvarate
vozačeva vrata, niti da otključavate
vozilo, niti da ubacujete ključ
sistema "Pristup i pokretanje
slobodnih ruku" u kabinu, niti da
ubacujete elektronski ključ u čitač.
Dajte kontakt, zatim, nakon pauze od
10 sekundi, upalite motor.
Nemojte bacati flaše od aditiva
AdBlue
® sa kućnim otpadom. Bacite
ih u kontejner koji je predviđen za
ovu vrstu ambalaže ili ga odnesite na
prodajno mesto.
Provere

DS5_sr_Chap10_caracteristiques_ed02-2015
Tehničke karakteristike
01

DS5_sr_Chap10_caracteristiques_ed02-2015

DS5_sr_Chap10_caracteristiques_ed02-2015
Benzinski motoriTHP 15 0THP 160THP 165 S&S THP 210 S&S
Menjači brzina BVA6
(Automatski sa 6
b

r zina)BVA6
(Automatski sa 6
b

r zina)E AT 6
(Automatski sa 6
b

r zina)BVM6
(Ručni sa 6 brzina)
Tipovi Varijante Verzije 5FEA5FM
a -

Y -
a/D5

GZT/S -T/1S -T/2S5GMM/S
Zapremina (cm
3) 1 5981 5981 5981 598
Prečnik x hod (mm) 77 x 85,877 x 85,877 x 85,877 x 85,8
Maks. snaga*
: n

orma CEE (kW) 11 0120 121155
Režim maks. snage (obrtaj/min) 6 0506 000 6 0006 000
Maksimalni obrtni moment
: n

orma CEE (Nm) 240240240285
Režim maksimalnog obrtnog momenta (obrtaj/min) 1 4001 4001 400 1 750
Gorivo BezolovnoBezolovnoBezolovnoBezolovno
Katalizator DaDaDaDa
Zapremina motornog ulja
(sa zamenom filtera) (u litrima) 4,25
4,254,254,25

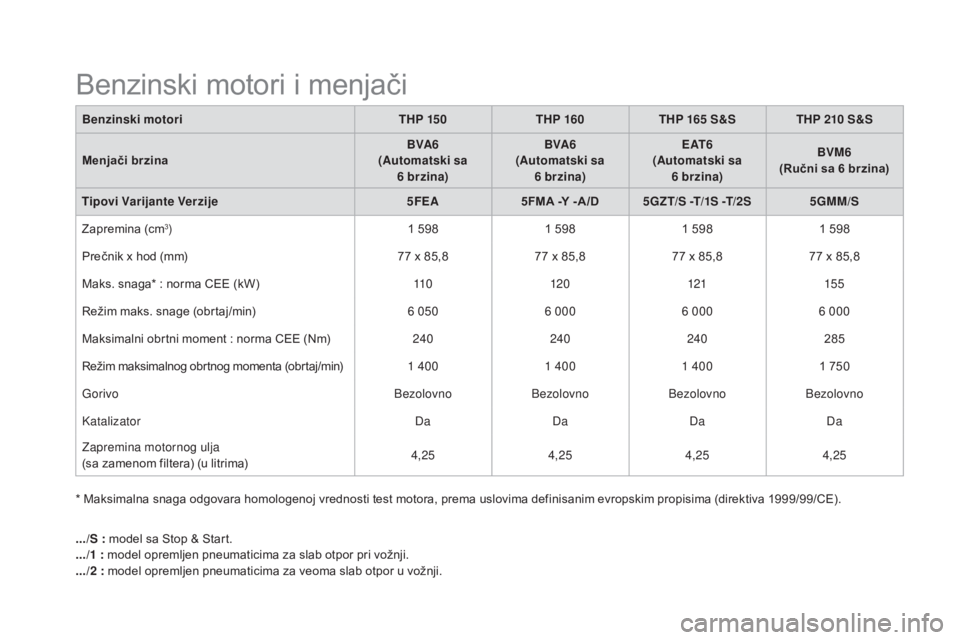

Benzinski motori i menjači
* Maksimalna snaga odgovara homologenoj vrednosti test motora, prema uslovima definisanim evropskim propisima (direktiva 1999/99/CE).
.../S
: m

odel sa Stop & Start.
.../1
: m

odel opremljen pneumaticima za slab otpor pri vožnji.
.../2
: m

odel opremljen pneumaticima za veoma slab otpor u vožnji.

265
DS5_sr_Chap10_caracteristiques_ed02-2015
Mase i vučna opterećenja (u kg) kod benzinskih motora
Benzinski motoriTHP 15 0THP 160THP 165 S&S THP 210 S&S
Menjači brzina BVA6
(Automatski sa 6
b

r zina)BVA6
(Automatski sa 6
b

r zina)E AT 6
(Automatski sa 6
b

r zina)BVM6
(Ručni sa 6 brzina)
Tipovi Varijante Verzije 5FEA5FM
a -

Y -
a/D5

GZT/S -T/1S -T/2S5GMM/S
-
Ma

sa praznog vozila 1 4951 495 1 4291 430
-
Ma

sa vozila spremnog za vožnju* 1 5701 5701 504 1 505
-
Ma

ksimalno tehnički dozvoljeno
opterećenje(MTAC) 2 030
2 030 2 0172 010
-
Uk

upan dozvoljen teret u vožnji (MTR A)
na

nagibu od 12% 2 830
2 830 3 1172 760
-
Prikolica sa nezavisnim sistemom kočenja (u granicama MTR A) na uzbrdici ili nizbrdici 10% ili 12% 80 0
800 1 10 0 750
-
Pr
ikolica sa nezavisnim sistemom kočenja**
(sa prenosom opterećenja u granicama MTR A) 800
8001 400 1 050
-
Pr

ikolica bez nezavisnog sistema kočenja 74 574 5750 750
-
Pr

eporučena težina na osovini 75757575
* Masa vozila spremnog za vožnju jednaka je zbiru mase praznog vozila + masa vozača (75 kg).
**
Masa prikolice sa nezavisnim sistemom kočenja može biti, u granicama ukupne dozvoljene mase u vožnji (MTR A), povećana u meri u kojoj se za toliko smanji maksimalno
tehnički dozvoljeno operećenje (MTAC) vozila koje vuče ; p ažnja, vuča sa nedovoljno opterećenim vučnim vozilom može da poremeti njegovo ponašanje na putu.
Vrednosti MTR A i opterećenja prikolice naznačene su za vrednost nadmorske visine od najviše 1 000 metara ; opterećenje prikolice mora postepeno
da s e smanji za 10 % na svakih 1 0 00 metara.
U slučaju vučnog vozila, maksimalna dozvoljena brzina je smanjena (poštujte važeće propise u vašoj zemlji).
Povišene spoljašnje temperature mogu dovesti do smanjenja per formansi vozila radi zaštite motora
; k

ada je spoljašnja temperatura veća od 37 °C,
ograničite masu prikolice.
Tehničke karakteristike

DS5_sr_Chap10_caracteristiques_ed02-2015
* Masa vozila spremnog za vožnju je jednaka masi praznog vozila + vozač (75 kg).Benzinski motori
THP 165 S&STHP 210 S&S
Menjači brzina E AT 6
(Automatski sa 6 brzina) BVM6
(Ručni sa 6 brzina)
Tipovi Varijante Verzije 5GZT/S -T/1S -T/2S5GMM/S
-
Ma
sa praznog vozila
1 5391 539
-
Ma
sa vozila spremnog za vožnju*
1 6141 614
-
Ma
ksimalno tehnički dozvoljeno opterećenje
( M TAC) 2 225
2 160
-
Uk
upan dozvoljen teret u vožnji (MTR A)
na

nagibu od 12%
3 225
2 910
-
Prikolica sa nezavisnim sistemom kočenja (u granicama MTR A) na uzbrdici ili nizbrdici 10% ili 12% 1 000
750
-
Pr
ikolica bez nezavisnog sistema kočenja 750750
-
Pr

eporučena težina na osovini 7575
Vrednosti MTR A i opterećenja prikolice naznačene su za vrednost nadmorske visine od najviše 1
0

00 metara
; o
pterećenje prikolice mora postepeno
da se smanji za 10 % na svakih 1
0

00 metara.
U slučaju vučnog vozila, maksimalna dozvoljena brzina je smanjena (poštujte važeće propise u vašoj zemlji).
Povišene spoljašnje temperature mogu dovesti do smanjenja per formansi vozila radi zaštite motora
; k

ada je spoljašnja temperatura veća od 37 °C,
ograničite masu prikolice.
Mase i vučna opterećenja (u kg) kod benzinskih motora - Verzije N1

267
DS5_sr_Chap10_caracteristiques_ed02-2015
Motori i menjači kod dizela
* Maksimalna snaga odgovara homologenoj vrednosti test motora, prema uslovima definisanim evropskim propisima (direktiva 1999/99/CE).Dizel motori
BlueHDi 115 S&SBlueHDi 120 S&S
Menjači brzina BVM6
(Ručni sa 6 brzina) E AT 6
(Automatski sa 6
b
r zina)
BVM6
(Ručni sa 6 brzina) E AT 6
(Automatski sa 6
b
r zina)
Tipovi Varijante Verzije BHXM/S -M/1S -M/2SBHX T/S -T/1S -T/2SBHZM/S -M/1S -M/2S BHZT/S -T/1S -T/2S
Zapremina (cm
3) 1 5601 560
Prečnik x hod (mm) 75 x 88,375 x 88,3
Maks. snaga*
: n

orma CEE (kW) 8588
Režim maks. snage (o/min) 3 7503 750
Maksimalni obrtni moment
: s

tandard CEE (Nm) 300 300
Režim maksimalnog obrtnog momenta (o/min) 1 7501 750
Gorivo DizelDizel
Katalizator DaDa
Filter za čestice DaDa
Zapremina motornog ulja
(sa zamenom filtera) (u litrima) 3,75
3,75
.../S
: m

odel sa Stop & Start.
.../1
: m

odel opremljen pneumaticima za slab otpor pri vožnji.
.../2
: m

odel opremljen pneumaticima za veoma slab otpor u vožnji.
Tehničke karakteristike

DS5_sr_Chap10_caracteristiques_ed02-2015
* Maksimalna snaga odgovara homologenoj vrednosti test motora, prema uslovima definisanim evropskim propisima (direktiva 1999/99/CE).Dizel motori
BlueHDi 135 S&SBlueHDi 150 S&S BlueHDi 180 S&S
Menjači brzina BVM6
(Ručni sa 6 brzina) BVM6
(Ručni sa 6 brzina) E AT 6
(Automatski sa 6 brzina)
Tipovi Varijante Verzije AHV AHSM/S - M/1S - M/2SAHX AHRM/S -M/1S -M/2S AHW T/S -T/1S -T/2S
Kubikaža (cm
3) 1 9971 9971 997
Prečnik x hod (mm) 85 x 8885 x 8885 x 88
Maks. snaga*
: n

orma CEE (kW) 10 011 0132
Maksimalna snaga (obrtaj/min) 4 0004 000 3 750
Maks. obrtni momenat
: n

orma CEE (Nm) 320370400
Režim maksimalnog obrtnog momenta (o/min) 2 0002 0002 000
Gorivo DizelDizelDizel
Katalizator DaDaDa
Filter za čestice DaDaDa
Zapremina motornog ulja
(sa zamenom filtera) (u litrima) 6 ,1
6 ,1 5 ,1
Motori i menjači kod vozila na Dizel gorivo
.../S : model sa Stop & Start.
.../1 : m
odel opremljen pneumaticima za slab otpor pri vožnji.
.../2
: m

odel opremljen pneumaticima za veoma slab otpor u vožnji.
