259
DS5_hr_Chap09_verifications_ed02-2015
Ne čuvajte boce aditiva AdBlue® u
vozilu. Prije dolijevanja aditiva, provjerite da je vozilo
parkirano na ravnoj i horizontalnoj površini.
Po zimi, provjerite da je temperatura viša
od
-

11°C. Ako nije, AdBlue
® se smrzava i ne
može se uliti u spremnik. Parkirajte vozilo
nekoliko sati na nekom manje hladnom mjestu.

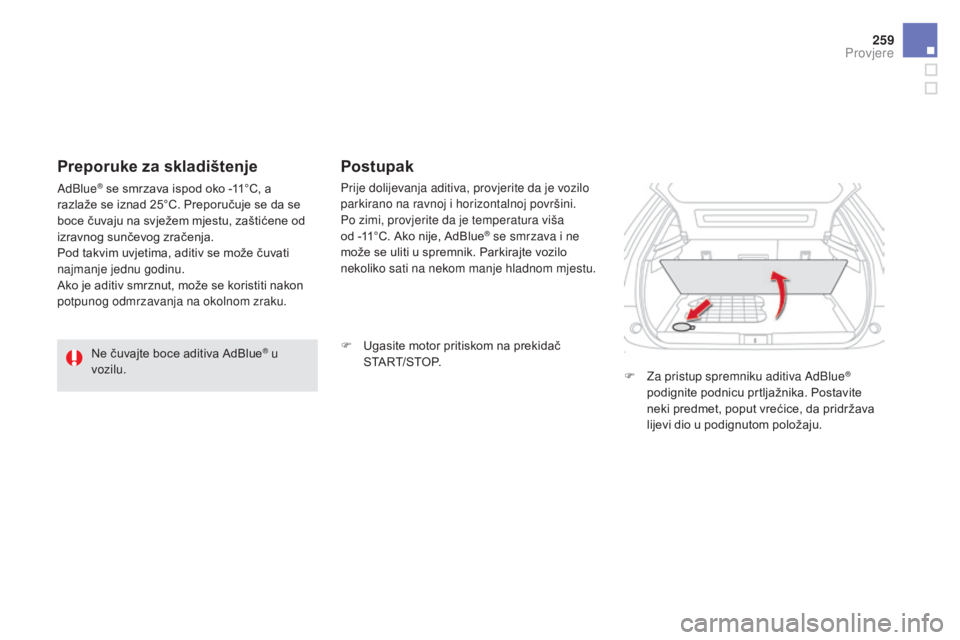

Postupak
F Ugasite motor pritiskom na prekidač
ST ART/STOP. F
Za

pristup spremniku aditiva AdBlue
®
podignite podnicu prtljažnika. Postavite
neki predmet, poput vrećice, da pridržava
lijevi dio u podignutom položaju.
Preporuke za skladištenje
AdBlue® se smrzava ispod oko -11°C, a
razlaže se iznad 25°C. Preporučuje se da se
boce čuvaju na svježem mjestu, zaštićene od
izravnog sunčevog zračenja.
Pod takvim uvjetima, aditiv se može čuvati
najmanje jednu godinu.
Ako je aditiv smrznut, može se koristiti nakon
potpunog odmrzavanja na okolnom zraku.
Provjere

DS5_hr_Chap09_verifications_ed02-2015

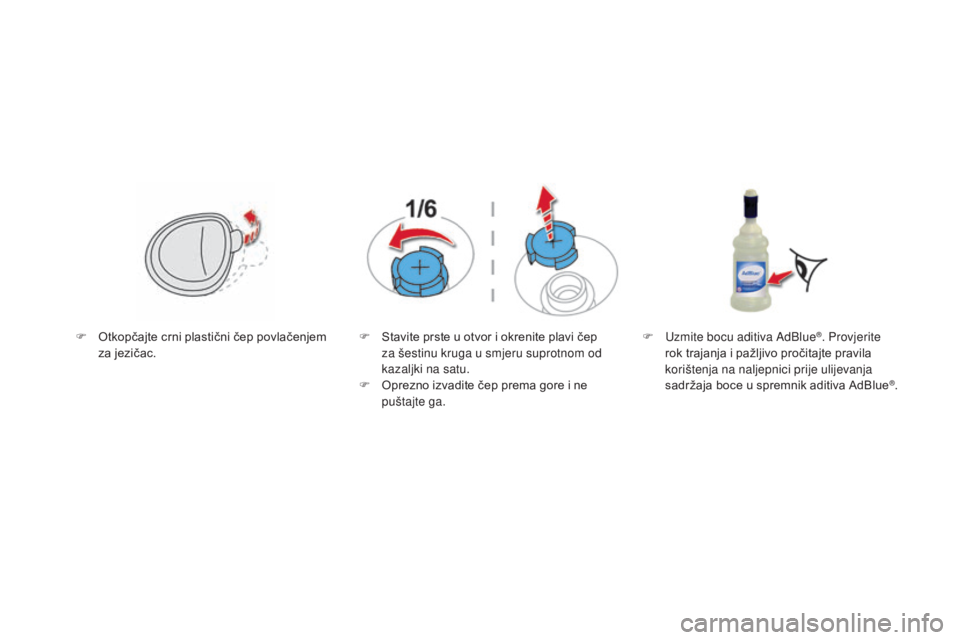

F Otkopčajte crni plastični čep povlačenjem
za jezičac. F St
avite prste u otvor i okrenite plavi čep
za šestinu kruga u smjeru suprotnom od
kazaljki na satu.
F
Op

rezno izvadite čep prema gore i ne
puštajte ga. F Uzm
ite bocu aditiva AdBlue®. Provjerite
rok trajanja i pažljivo pročitajte pravila
korištenja na naljepnici prije ulijevanja
sadržaja boce u spremnik aditiva AdBlue
®.

261
DS5_hr_Chap09_verifications_ed02-2015

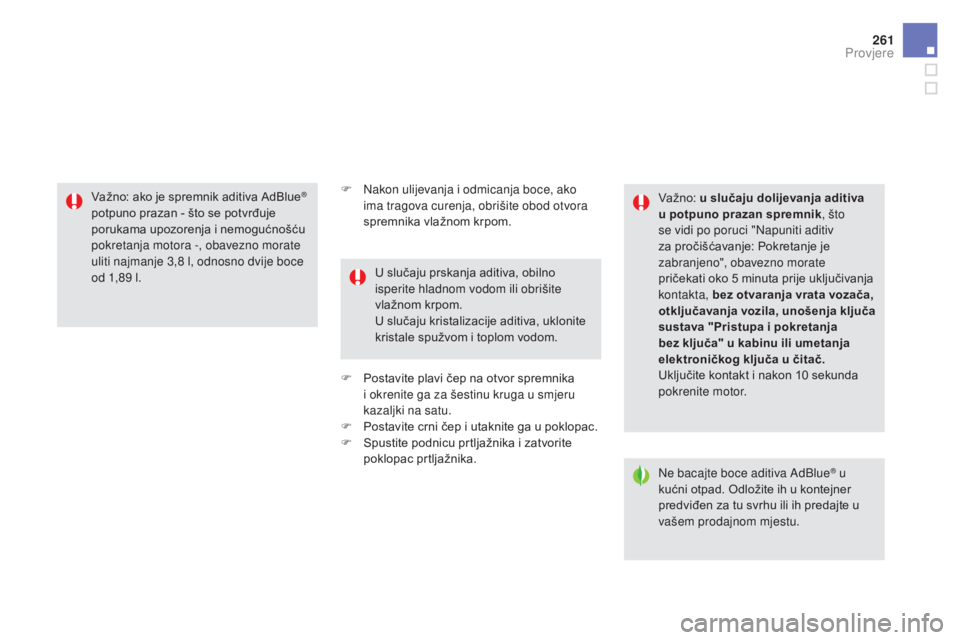

F Nakon ulijevanja i odmicanja boce, ako
ima tragova curenja, obrišite obod otvora
spremnika vlažnom krpom.
F
Po

stavite plavi čep na otvor spremnika
i okrenite ga za šestinu kruga u smjeru
kazaljki na satu.
F
Po

stavite crni čep i utaknite ga u poklopac.
F
Sp

ustite podnicu prtljažnika i zatvorite
poklopac prtljažnika.
Važno: ako je spremnik aditiva AdBlue®
potpuno prazan - što se potvrđuje
porukama upozorenja i nemogućnošću
pokretanja motora -, obavezno morate
uliti najmanje 3,8
l

, odnosno dvije boce
od 1,89
l

. U slučaju prskanja aditiva, obilno
isperite hladnom vodom ili obrišite
vlažnom krpom.
U slučaju kristalizacije aditiva, uklonite
kristale spužvom i toplom vodom. Va žno:
u slučaju dolijevanja aditiva
u potpuno prazan spremnik , što
se vidi po poruci "Napuniti aditiv
za pročišćavanje: Pokretanje je
zabranjeno", obavezno morate
pričekati oko 5
m

inuta prije uključivanja
kontakta, bez otvaranja vrata vozača,
otključavanja vozila, unošenja ključa
sustava "Pristupa i pokretanja
bez ključa" u kabinu ili umetanja
elektroničkog ključa u čitač.
Uključite kontakt i nakon 10
s

ekunda
pokrenite motor.
Ne bacajte boce aditiva AdBlue
® u
kućni otpad. Odložite ih u kontejner
predviđen za tu svrhu ili ih predajte u
vašem prodajnom mjestu.
Provjere

DS5_hr_Chap10_caracteristiques_ed02-2015

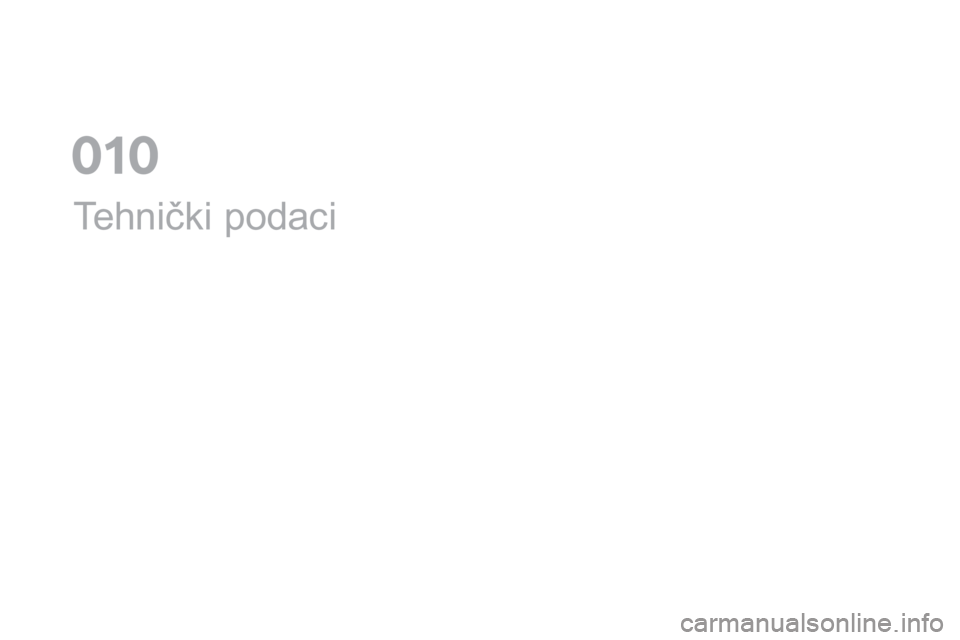

Tehnički podaci
01

DS5_hr_Chap10_caracteristiques_ed02-2015

DS5_hr_Chap10_caracteristiques_ed02-2015
Benzinski motoriTHP 150THP 160 THP 165 S &S THP 210 S &S
Mjenjač BVA6
(

Automatski sa 6
b

rzina)BVA6
(

Automatski sa 6
b

rzina)E AT 6
(

Automatski sa 6
b

rzina)BVM6
(Ručni sa 6
b

rzina)
Tipovi, varijante, verzije 5FEA5FMA -Y -A /D 5GZT/S -T/1S -T/2S 5GMM/S
Obujam (cm
3) 1 5 981 5 981 5 981 5 98
Provrt x hod (mm) 77
x 8

5,877
x 8

5,877
x 8

5,877
x 8

5,8
Najveća snaga*: norma CEE (kW) 11 0120 121155
Broj okretaja pri najvećoj snazi (okr/min) 6
0

506
0

006
0

006
0

00
Najveći moment: norma CEE (Nm) 240240240285
Broj okretaja pri najvećem momentu (okr/min) 1
4

001
4

001
4

001
7

50
Gorivo Bezolovni benzin Bezolovni benzin Bezolovni benzin Bezolovni benzin
Katalizator DaDaDaDa
Zapremina motornog ulja (sa zamjenom
pročistača) (u litrama) 4,25
4,254,254,25

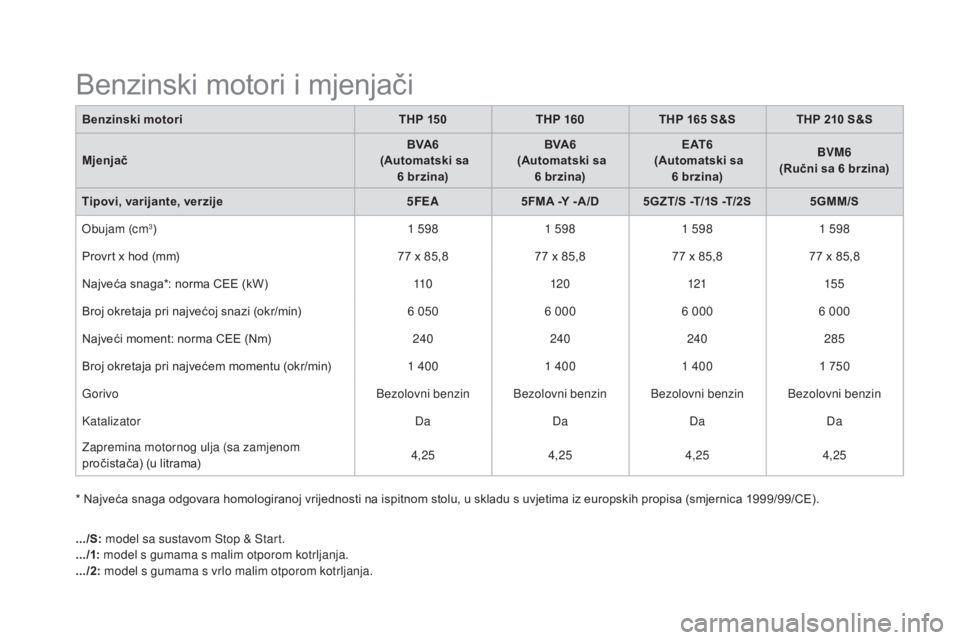

Benzinski motori i mjenjači
* Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica 1999/99/CE).
.../S: model sa sustavom Stop & Start.
.../1: model s gumama s malim otporom kotrljanja.
.../2: model s gumama s vrlo malim otporom kotrljanja.

265
DS5_hr_Chap10_caracteristiques_ed02-2015

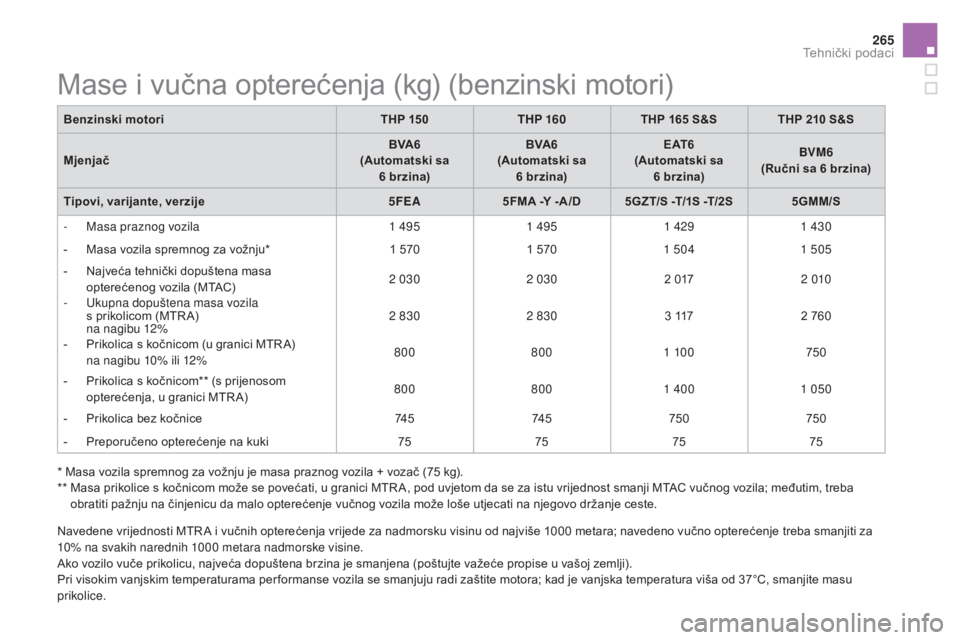

Mase i vučna opterećenja (kg) (benzinski motori)
Benzinski motoriTHP 150THP 160 THP 165 S &S THP 210 S &S
Mjenjač BVA6
(A

utomatski sa 6
b

rzina)BVA6
(A

utomatski sa 6
b

rzina)E AT 6
(A

utomatski sa 6
b

rzina)BVM6
(Ručni sa 6
b

rzina)
Tipovi, varijante, verzije 5FEA5FMA -Y -A /D 5GZT/S -T/1S -T/2S 5GMM/S
-
Ma

sa praznog vozila 1
4

951
4

951
42

91
4

30
-
Ma

sa vozila spremnog za vožnju* 1
5

701
5

701
5

041
505
-
Na

jveća tehnički dopuštena masa
opterećenog vozila (MTAC) 2
0

302
0

302
0

172
0

10
-
Uk

upna dopuštena masa vozila
s prikolicom (MTR A)
na nagibu

12% 2
8

302
8

303
1

172
7

60
-
Pr

ikolica s kočnicom (u granici MTR A)
na nagibu

10% ili 12% 800
8001
10

0750
-
Pr

ikolica s kočnicom** (s prijenosom
opterećenja, u granici MTR A) 800
8001
4

001
050
-
Pr

ikolica bez kočnice 74 574 5750 750
-
Pr

eporučeno opterećenje na kuki 75757575
* Masa vozila spremnog za vožnju je masa praznog vozila + vozač (75
k

g).
**
Ma

sa prikolice s kočnicom može se povećati, u granici MTR A, pod uvjetom da se za istu vrijednost smanji MTAC vučnog vozila; međutim, treba
obratiti pažnju na činjenicu da malo opterećenje vučnog vozila može loše utjecati na njegovo držanje ceste.
Navedene vrijednosti MTR A i vučnih opterećenja vrijede za nadmorsku visinu od najviše 1000
m

etara; navedeno vučno opterećenje treba smanjiti za
10% na svakih narednih 1000
m

etara nadmorske visine.
Ako vozilo vuče prikolicu, najveća dopuštena brzina je smanjena (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama per formanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od 37°C, smanjite masu
prikolice.
Tehnički podaci

DS5_hr_Chap10_caracteristiques_ed02-2015
* Masa vozila spremnog za vožnju je masa praznog vozila + vozač (75 kg).
Be nzinski motori
THP 165
S
&S
THP 210
S
&S
Mjenjač E AT 6
(A
utomatski sa 6
b
rzina)
BVM6
(Ručni sa 6
b
rzina)
Tipovi, varijante, verzije 5GZT/S -T/1S -T/2S5GMM/S
-
Ma
sa praznog vozila
1
5
39
1
5
39
-
Ma
sa vozila spremnog za vožnju*
1
6
14
1
6
14
-
Na
jveća tehnički dopuštena masa
opterećenog vozila (MTAC) 2
2
25
2
1
60
-
Uk
upna dopuštena masa vozila
s prikolicom (MTR A)
na nagibu
12%
3
2
25
2
9
10
-
Pr
ikolica s kočnicom (u granici MTR A)
na nagibu

10% ili 12%
1
000
75
0
-
Pr
ikolica bez kočnice
750750
-
Pr
eporučeno opterećenje na kuki
7575
Navedene vrijednosti MTR A i vučnih opterećenja vrijede za nadmorsku visinu od najviše 1000
m
etara; navedeno vučno opterećenje treba smanjiti za
10% na svakih narednih 1000
m

etara nadmorske visine.
Ako vozilo vuče prikolicu, najveća dopuštena brzina je smanjena (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama per formanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od 37°C, smanjite masu
prikolice.

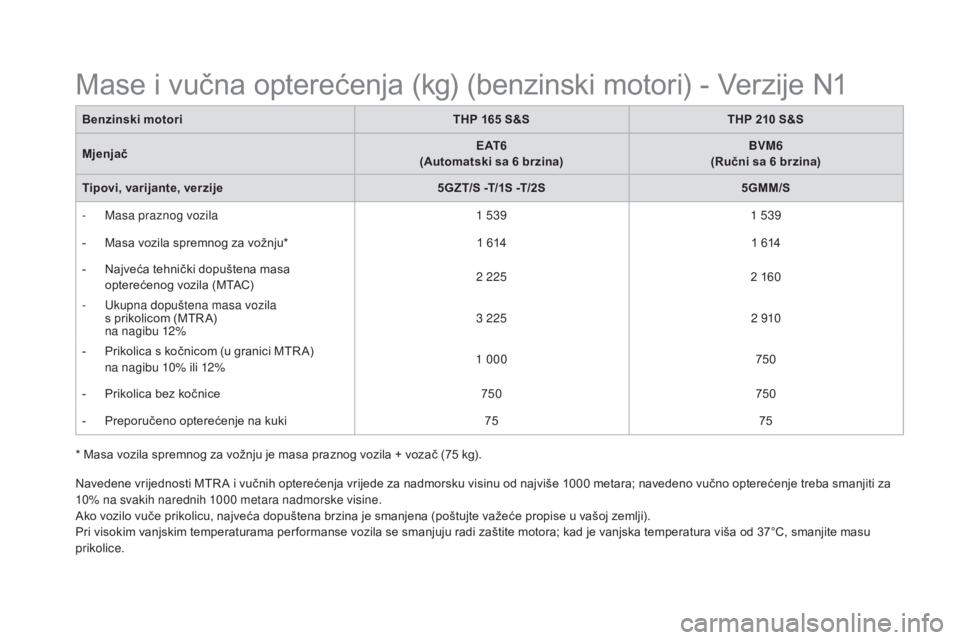

Mase i vučna opterećenja (kg) (benzinski motori) - Verzije N1

267
DS5_hr_Chap10_caracteristiques_ed02-2015

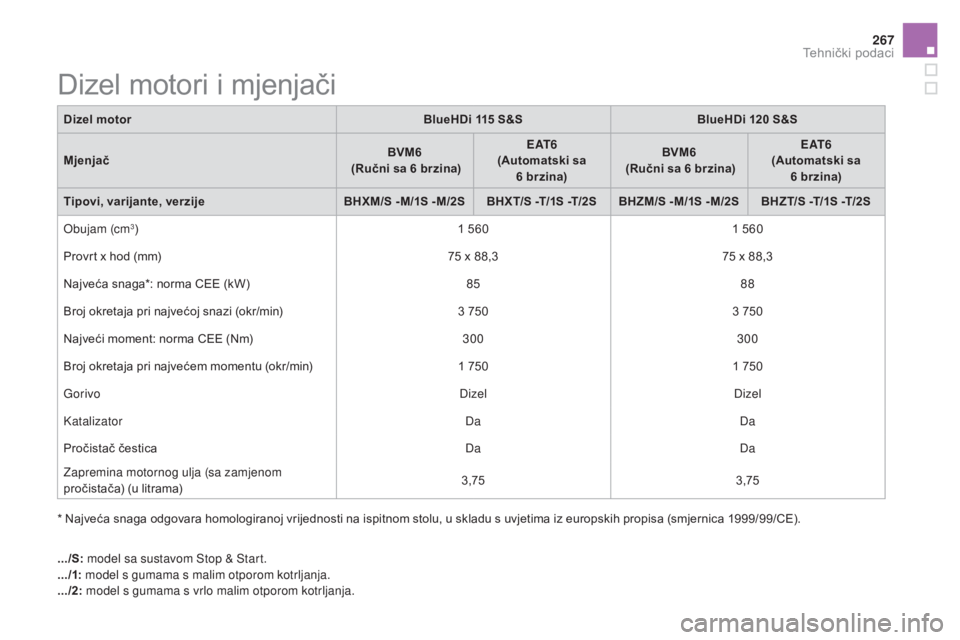

Dizel motori i mjenjači
* Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica 1999/99/CE).Dizel motor
BlueHDi 115
S
&S
BlueHDi 120
S
&S
Mjenjač BVM6
(
Ručni sa 6
b
rzina)
E AT 6
(Automatski sa 6
b
rzina)
BVM6
(
Ručni sa 6
b
rzina)
E AT 6
(Automatski sa 6
b
rzina)
Tipovi, varijante, verzije BHXM/S - M/1S - M/2S BHXT/S -T/1S -T/2S BHZM/S - M/1S - M/2S BHZT/S -T/1S -T/2S
Obujam (cm
3) 1 5 601 5 60
Provrt x hod (mm) 75
x 8

8,375
x 8

8,3
Najveća snaga*: norma CEE (kW) 8588
Broj okretaja pri najvećoj snazi (okr/min) 3
7

503
7

50
Najveći moment: norma CEE (Nm) 300300
Broj okretaja pri najvećem momentu (okr/min) 1
7

501
7

50
Gorivo DizelDizel
Katalizator DaDa
Pročistač čestica DaDa
Zapremina motornog ulja (sa zamjenom
pročistača) (u litrama) 3,75
3,75
.../S: model sa sustavom Stop & Start.
.../1: model s gumama s malim otporom kotrljanja.
.../2: model s gumama s vrlo malim otporom kotrljanja.
Tehnički podaci

DS5_hr_Chap10_caracteristiques_ed02-2015

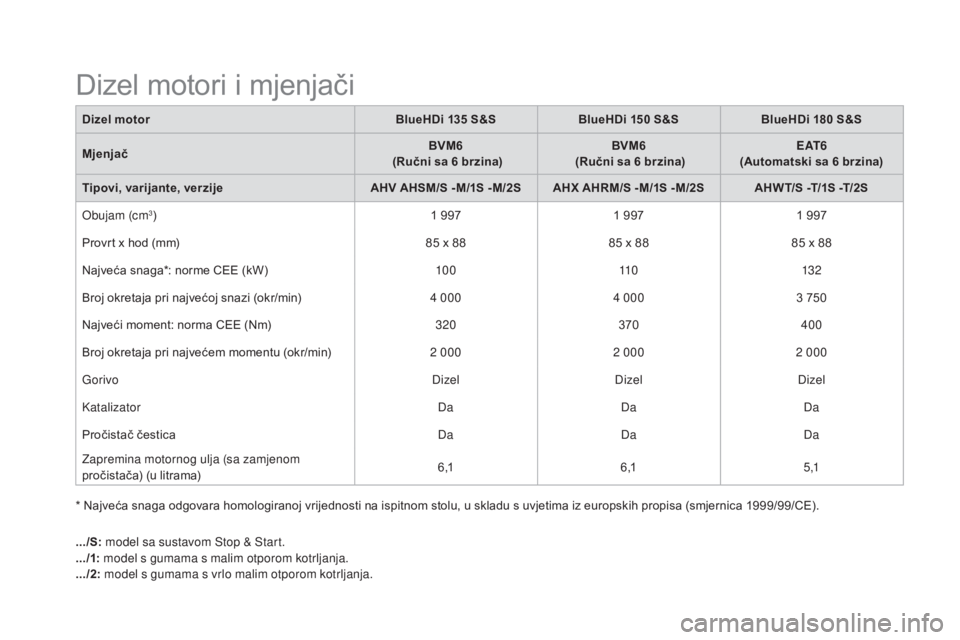

* Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica 1999/99/CE).Dizel motor
BlueHDi 135
S
&S
BlueHDi 150
S
&S
BlueHDi 180
S
&S
Mjenjač BVM6
(
Ručni sa 6
b
rzina)
BVM6
(
Ručni sa 6
b
rzina)
E AT 6
(Automatski sa 6
b
rzina)
Tipovi, varijante, verzije AHV AHSM/S - M/1S - M/2S AHX AHRM/S - M/1S - M/2S AHWT/S -T/1S -T/2S
Obujam (cm
3) 1 9 971 9 971 9 97
Provrt x hod (mm) 85
x 8

885
x 8

885
x 8

8
Najveća snaga*: norme CEE (kW) 10 011 0132
Broj okretaja pri najvećoj snazi (okr/min) 4
0004 000 3 7

50
Najveći moment: norma CEE (Nm) 320370400
Broj okretaja pri najvećem momentu (okr/min) 2
0002 0002 000
G

orivo DizelDizelDizel
Katalizator DaDaDa
Pročistač čestica DaDaDa
Zapremina motornog ulja (sa zamjenom
pročistača) (u litrama) 6 ,1
6 ,1 5 ,1
Dizel motori i mjenjači
.../S: model sa sustavom Stop & Start.
.../1: model s gumama s malim otporom kotrljanja.
.../2: model s gumama s vrlo malim otporom kotrljanja.
