49Hybrid system

Høyspenningsbatteriet skal under ingen omstendigheter lades med en ekstern kilde, og batteriet skal utelukkende håndteres av en servicetekniker.
Batteriet kan gi alvorlige brannskader oglikeledes elektriske støt som kan føre til
alvorli
ge skader som i værste fall kan være
dødlige.
Brukte høyspenningsbatterier av typen Ni-MH(nikkelmetallhydrid) skal behandles på forskriftsmessig
måte av ettermarkedet hos din forhandler, slik at
resirkulerin
gen ikke kan utgjøre en fare for miljøet.
Høyspenning

Spenningen som brukes for funksjon av elektriske motorer er på mellom 150 og270 volt.
Vennligst overhold de varseletikettene som står
oppført på bilen.
Vær spesielt forsikti
g med høyspenningen ogmed den høye temperaturen som oppstår der strømmen sirkulerer.
Nødstopp
Ved en kollisjon vil systemet automatisk
blokkere høyspenningen og bryte
drivstoffpumpen. Bilen kan da ikke startes.
For å star te h
ybridsystemet igjen, kontakt en CITROËN-forhandler.
Det
går høyspenningskabler under bilen(understellet). Du må der for unngå å kjøre med
bilen i terreng og under forhold (off-road) som
kan føre til at disse kablene blir skadet.
Før det foretas arbeid på
bilen, slå av tennin
gen(lampen Readyslukker).


Forholdsregler som gjelder batteriet


Høyspenningskabler
Løftesystemer for bilen (jekk,løftebukk, ...) skal plasseres på deangitte steder for å unngå skader påkablene.

Du må aldri røre, demontere, fjerneeller skifte ut deler, kabler (oransje) eller kontakter i høyspenningssystemet, selvikke etter en ulykke.

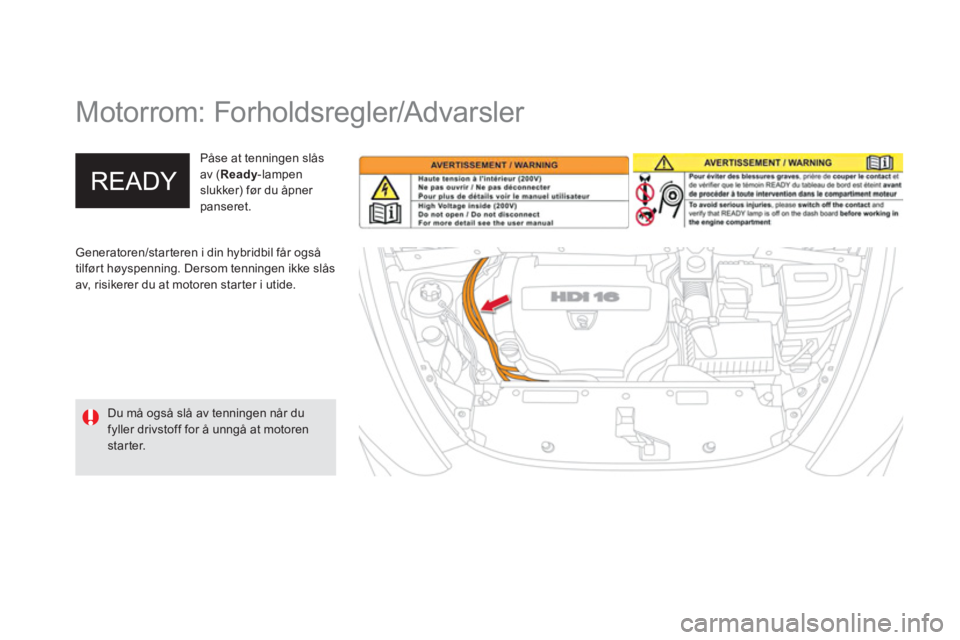

Motorrom: Forholdsregler/Advarsler
Generatoren/star teren i din hybridbil får også
tilført høyspenning. Dersom tenningen ikke slås
av, risikerer du at motoren star ter i utide. Påse at tennin
gen slås av ( Ready -lampen
slukker) før du åpner panseret.
Du må også slå av tenningen når dufyller drivstoff for å unngå at motorenstarter.

51Hybrid system

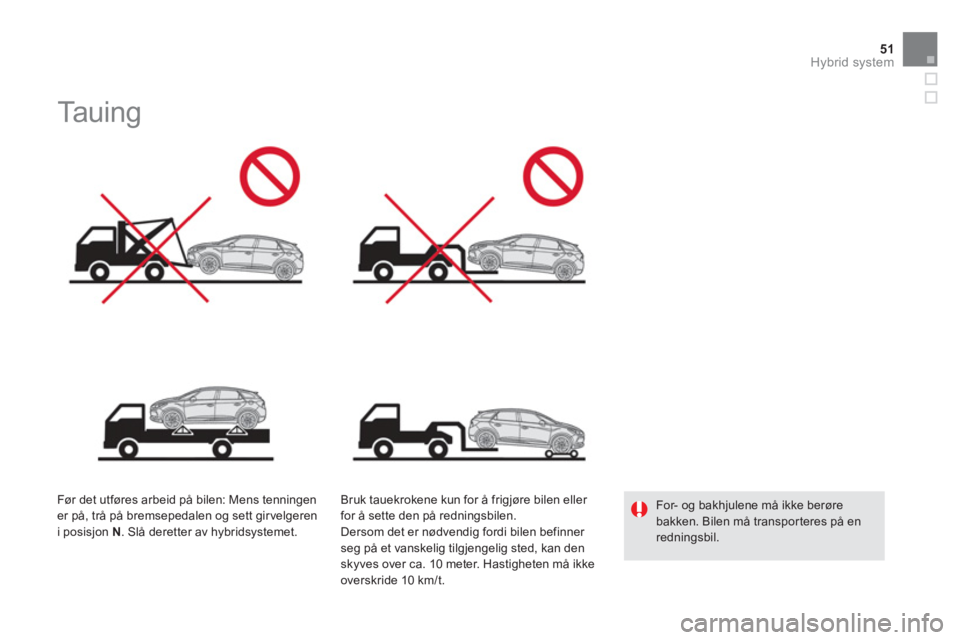

Ta u i n g


Før det utføres arbeid på bilen: Mens tenningener på, trå på bremsepedalen og sett girvelgeren i posisjon N
. Slå deretter av hybridsystemet. Bruk tauekrokene kun for å fri
gjøre bilen eller
for å sette den på redningsbilen.
Dersom det er nødvendig fordi bilen befinner
seg på et vanskelig tilgjengelig sted, kan den
sk
yves over ca. 10 meter. Hastigheten må ikke
overskride 10 km/t.

For- og bakhjulene må ikke berøre bakken. Bilen må transporteres på enredningsbil.

001
Kontroll under kjøring

Instrumentbord
1.
Forbruksindikator/energigenerering (tilgjengelig effekt i prosent).
For
ytterligere informasjon, gå til kapittel "Hybridesystem". 2. Drivstoffmåler. 3.Indikator for kjølevæsketemperatur.4.
Speedometer (km/t eller mph). 5.
Anbefalinger for cruisekontroll eller hastighetsbegrenser. A
.Lysstyrke betjeninger og belysninggenerelt.
B
.- Kor te trykk etter hverandre; deteksjon av lavt dekktrykk, informasjon om
vedlikehold, journal over varselmeldinger.
- Langt trykk: nullstilling av valgt funksjon(vedlikeholdsindikator eller tripteller). 6
. Gitrinn.
7.Display i instrumentbordet: elektrisk
strøm, tripteller, varselmeldinger eller
tilstand funksjoner (eks.: oljetrykk, batteri,
åpne dører, osv.), kjørecomputer, media,
navigasjon. 8. Digitalt speedometer (km eller miles). 9.Lampen Ready: viser at bilen er klar til å
rulle.

Instrumenter og display
Betjeningstaster

Kontroll under kjøring







Lamper
Med en gang motoren star ter, skal disselampene slukke.
Dersom dette ikke er tilfelle, se informasjon om
vedkommende varsellampe før du kjører.
Kombinerte varsler
Visse lamper kan lyse samtidig som det avgis
et lydsignal og en melding vises i displayet i
instrumentabordet.
Lampen kan lyse vedvarende eller blinke.

Visse lamper kan lyse på to måter:vedvarende eller blinke.
Bare sammenhengen mellom typen
tenning og bilens funksjonstilstand,gjør det mulig å vite om situasjonener normal eller om det har oppstått enuregelmessighet. Se oversiktene senere iinstruksjonsboken for ytteligere informasjon. Visuelle s
ymboler som informerer føreren
om at et system er i funksjon (kontrollamper for funksjon og nøytralisering) eller at det har
oppstått en feil (varsellampe).

Når tenningen settes på

Noen varsellamper, i instrumentbordet og/eller
i displayet i instrumentbordet, lyser i noen
sekunder når tenningen settes på.

Lamper for kjøring
Hvis en av de følgende lampene tennes i instrumentbordet og/eller i displayet i instrumentbordet, betyr det at det korresponderende systemet har blitt aktivert.

IndikatorTilstandÅrsakAktivering/Observasjoner




Venstre blinklysblinklys med lydsignal. Lysbetjeningen er trykket nedover.





Høyre blinklysblinklys med lydsignal. Lysbetjeningen er trykket oppover.





Parklysvedvarende. Lysbetjeningen er i posisjon"Parklys".




Nærlysvedvarende. Lysbetjeningen er i posisjon "Nærlys".





Fjernlysvedvarende. Lysbetjeningen er trukket mot deg. Trekk i betjeningen for å komme tilbake til nærlys.




Tåkelykter foranvedvarende. Tå ke lyktene foran er på. Drei ringen på betjeningen to ganger bakover for å
deaktivere tåkelyktene.

For nærmere informasjon om lysfunksjonene, se kapittelet "Sikt".




Automatiskefjernlysvedvarende. Lysbetjeningen er trukket mot deg og
tasten (plasser t til venstre for rattet) er aktivert.
Lampen til tasten lyser.Kameraet som sitter på det innvendi
ge speilet, tillater eller ikke, skifte mellom fjernlys og nærlys, i henhold til
utvendig belysning og trafikkforhold.
Trekk i lysbetjeningen for å gå tilbake til nærlys.
Ready(klar) lyser vedvarende. Bilen er klar til å kjøre, og du kan trå på gasspedalen. Den tiden lampen lyser tilsvarer opprettelsen avhøyspenning i bilen.

57
Kontroll under kjøring



Tåkelys bak

vedvarende. Tå ke lysene bak er på. Drei ringen på betjeningen bakover for å deaktivere
tåkelysene.
IndikatorTilstandÅrsakAktivering/Observasjoner



Forvarmingdieselmotor

vedvarende. Oppstartknappen "STA R T/STOP" er
valgt (Tenning). Vent til lampen slukker før du starter.
Var igheten for tenning av lampen bestemmes av
klimatiske forhold (inntil ca. tretti sekunder under ekstreme vær forhold).
Hvis motoren ikke star ter, sett på tenningen igjen og
vent til lampen slukker, start deretter motoren.

Elektrisk parkeringsbrems

vedvarende. Den elektriske parkeringsbremsen er
tiltrukket. Utløs den elektriske bremsen for at lampen skal slukke: hold foten på bremsepedalen, og trekk i hendelen til den elektriske bremsen.
Overhold alle sikkerhetsregler.
For ytterlige informasjon om den elektriske parkeringsbremsen, se kapittel "Kjøring".


Nøytralisering avde automatiske funksjonene tilden elektriskeparkeringsbremsen


vedvarende. Funksjonene "automatisk tiltrekking" (når motoren slås av) og "automatisk
utløsing" er nøytraliserte, eller defekte.
Aktiver funksjonen (avhengig av bestemmelsesland)ved hjelp av bilens konfigurasjonsmeny, eller kontakt CITROËN-forhandlernett eller et kvalifisert verksted.
Bremsen kan utløses manuelt ved hjelp avnødprosedyren.
For nærmere informasjon om den elektriske
parkeringsbremsen, se kapittel "Kjøring".

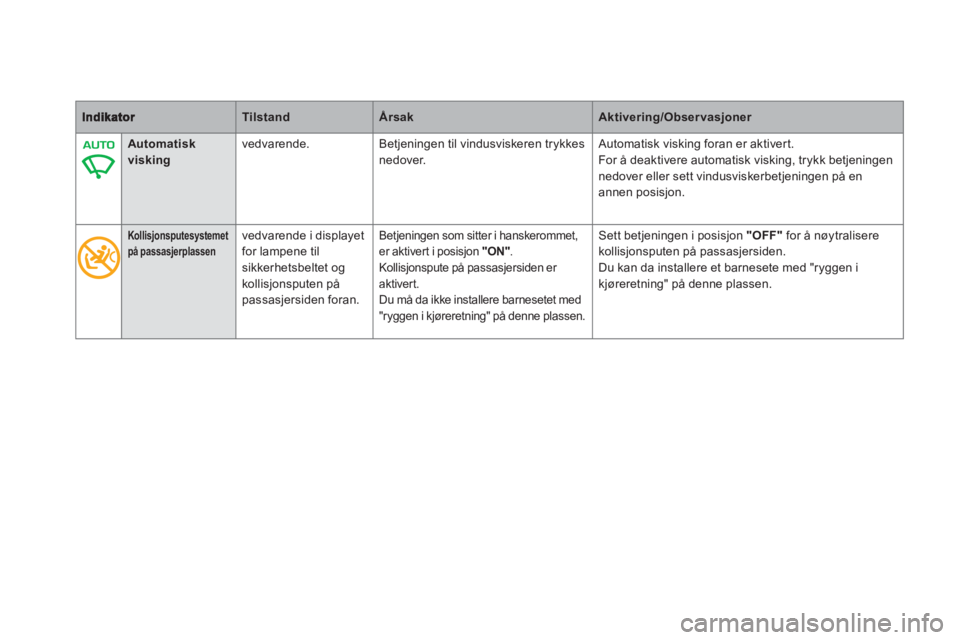

TilstandÅrsakAktivering/Observasjoner



Automatisk
visking
vedvarende. Betjeningen til vindusviskeren trykkes
nedover.
Automatisk visking foran er aktiver t.
For å deaktivere automatisk viskin
g, trykk betjeningennedover eller sett vindusviskerbetjeningen på en
annen posisjon.



Kollisjonsputesystemetpå passasjerplassenvedvarende i displayetfor lampene til sikkerhetsbeltet og
kollisjonsputen på
passasjersiden foran.
Betjeningen som sitter i hanskerommet, er aktiver t i posisjon "ON".Kollisjonspute på passasjersiden er aktivert. Du må da ikke installere barnesetet med"ryggen i kjøreretning" på denne plassen.
Sett betjeningen i posisjon "OFF"for å nøytralisere
kollisjonsputen på passasjersiden. Du kan da installere et barnesete med "ryggen ikjøreretning" på denne plassen.
