CITROEN DS5 HYBRID 2012 Priručnik (in Serbian)

29Hibridni sistem

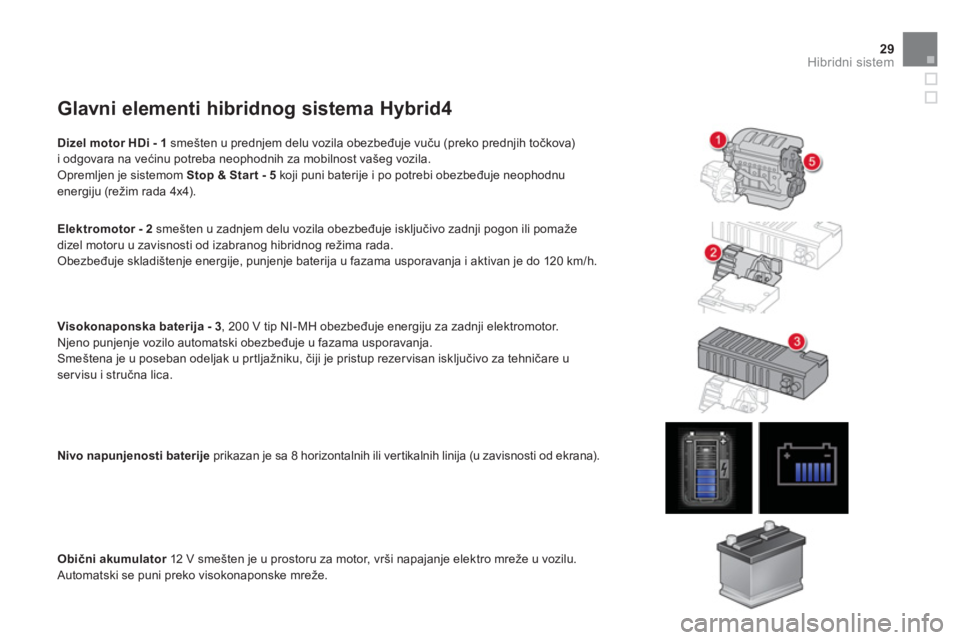

Glavni elementi hibridnog sistema Hybrid4
Dizel motor HDi - 1 smešten u prednjem delu vozila obezbeđuje vuču (preko prednjih točkova)i odgovara na većinu potreba neophodnih za mobilnost vašeg vozila.
Opremljen je sistemom Stop & Star t - 5
koji puni baterije i po potrebi obezbeđuje neophodnuenergiju (re

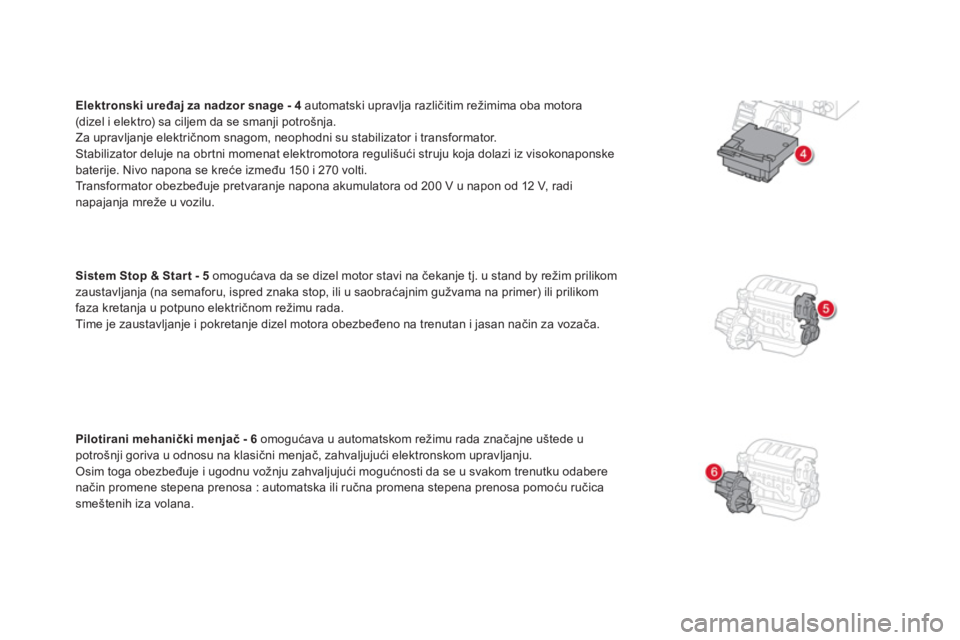

Elektronski uređaj za nadzor snage - 4
automatski upravlja različitim režimima oba motora(dizel i elektro) sa ciljem da se smanji potrošnja.
Za upravljanje električnom snagom, neophodni su stabilizator i transformator.
Stabilizator deluje na obr tni momenat elektromotora regulišući struju koja dolazi iz visokonaponske
baterije. Nivo napona se kreće između 150 i 270 volti.
Tr a n sformator obezbeđuje pretvaranje napona akumulatora od 200 V u napon od 12 V, radinapajanja mreže u vozilu.
Sistem Sto
p & Star t - 5omogućava da se dizel motor stavi na čekanje tj. u stand by režim prilikom
zaustavljanja (na semaforu, ispred znaka stop, ili u saobraćajnim gužvama na primer) ili prilikom faza kretanja u potpuno električnom režimu rada.
Time je zaustavljanje i pokretanje dizel motora obezbeđeno na trenutan i jasan način za vozača.
Pilotirani mehanički menjač - 6omogućava u automatskom režimu rada značajne uštede u potrošnji goriva u odnosu na klasični menjač, zahvaljujući elektronskom upravljanju.Osim toga obezbeđuje i ugodnu vožnju zahvaljujući mogućnosti da se u svakom trenutku odabere način promene stepena prenosa : automatska ili ručna promena stepena prenosa pomoću ručicasmeštenih iza volana.

Hibridni sistem

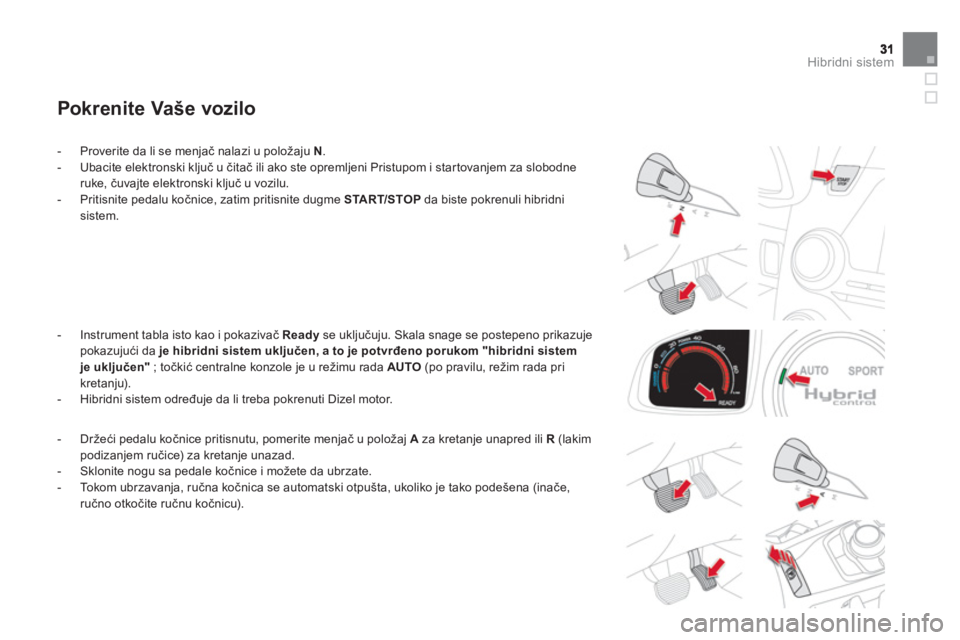

Pokrenite Vaše vozilo



- Proverite da li se menjač nalazi u položaju N.


- Ubacite elektronski ključ u čitač ili ako ste opremljeni Pristupom i startovanjem za slobodneruke, čuvajte elektronski ključ u vozilu.

- Pritisnite pedalu kočnice, zatim pritisnite dugme START/STOP
da biste pokrenuli hibridni sistem.




- Instrument tabla isto kao i pokazivač
Ready
se uključuju. Skala snage se postepeno prikazuje pokazujući da je hibridni sistem uključen, a to jepotvrđenoporukom "hibridni sistem
je uključen"; točkić centralne konzole je u re

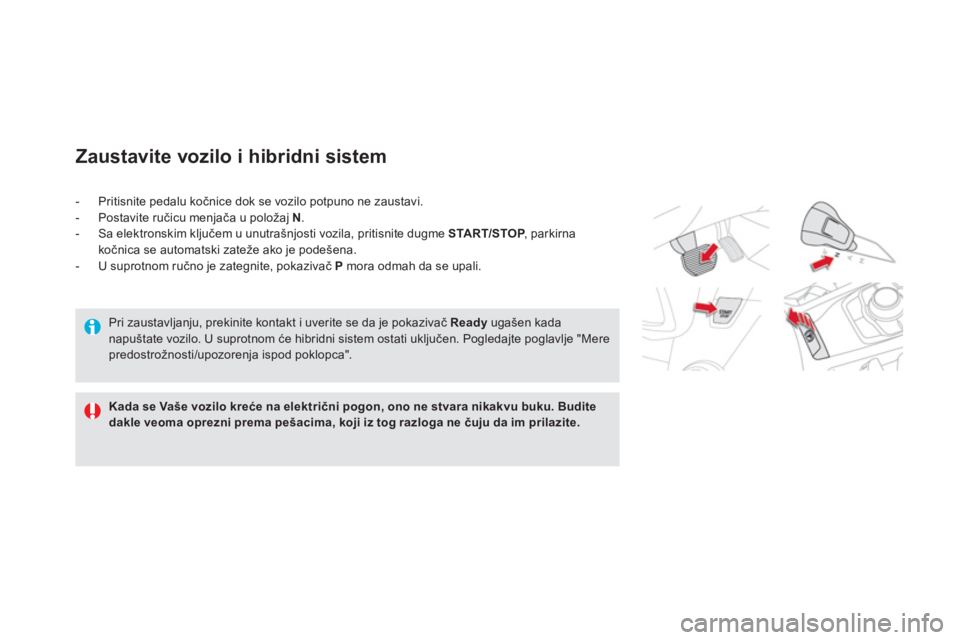

Zaustavite vozilo i hibridni sistem
Kada se Vaše vozilokreće na električni pogon,onone stvara nikakvu buku. Buditedakle veoma oprezni prema pešacima, koji iz tog razloga ne čuju da im prilazite.
- Pritisnite pedalu kočnice dok se vozilo potpuno ne zaustavi.
- Postavite ručicu menjača u položaj N.- Sa elektronskim ključem u unutrašnjosti vozila, pritisnite dugme START/STOP, parkirnaPkočnica se automatski zateže ako je podešena.
- U suprotnom ručno je zategnite, pokazivač Pmora odmah da se upali.



Pri zaustavljanju, prekinite kontakt i uverite se da je pokazivač Readyugašen kada napuštate vozilo. U suprotnom će hibridni sistem ostati uključen. Pogledajte poglavlje "Mere predostrožnosti/upozorenja ispod poklopca".

33Hibridni sistem

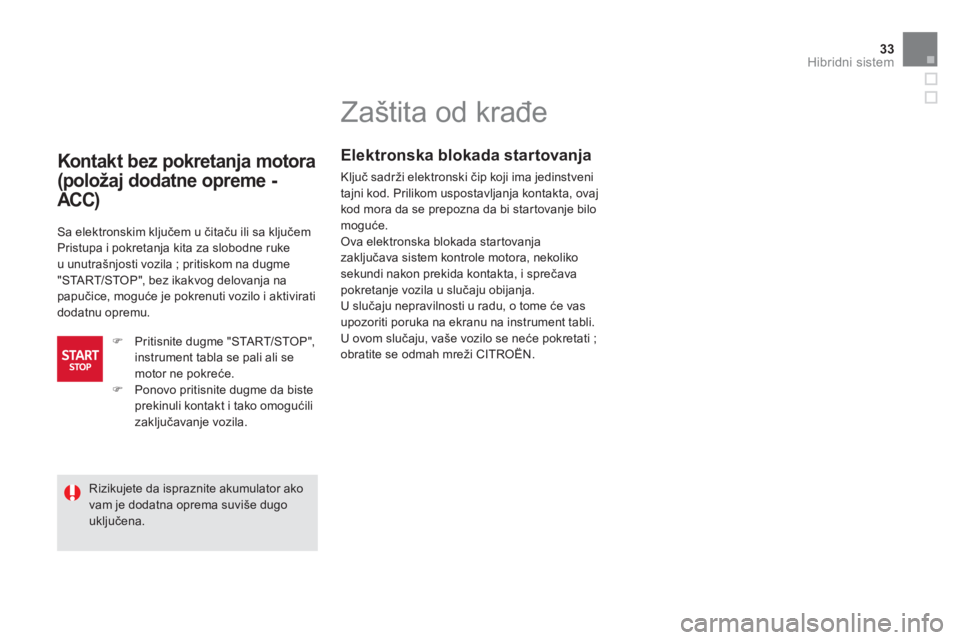

Zaštita od krađe
Elektronska blokada startovanja
Ključ sadrži elektronski čip koji ima jedinstveni
tajni kod. Prilikom uspostavljanja kontakta, ovaj kod mora da se prepozna da bi startovanje bilo
moguće. Ova elektronska blokada startovanjazaključava sistem kontrole motora, nekoliko
sekundi nakon prekida kontakta, i sprečava
pokretanje vozila u slučaju obijanja.
U slučaju nepravilnosti u radu, o tome će vas upozoriti poruka na ekranu na instrument tabli.
U ovom slučaju, vaše vozilo se neće pokretati ;obratite se odmah mreži CITROËN.
Kontakt bez pokretanja motora
(položaj dodatne opreme -
ACC
)

Sa elektronskim ključem u čitaču ili sa ključem
Pristupa i pokretanja kita za slobodne ruke
u unutrašnjosti vozila ; pritiskom na dugme
"START/STOP", bez ikakvog delovanja na papučice, moguće je pokrenuti vozilo i aktiviratidodatnu opremu.
)
Pritisnite dugme "START/STOP", instrument tabla se pali ali se
motor ne pokreće.
)
Ponovo pritisnite dugme da biste
prekinuli kontakt i tako omogućili zaključavanje vozila.

Rizikujete da ispraznite akumulator akovam je dodatna oprema suvi

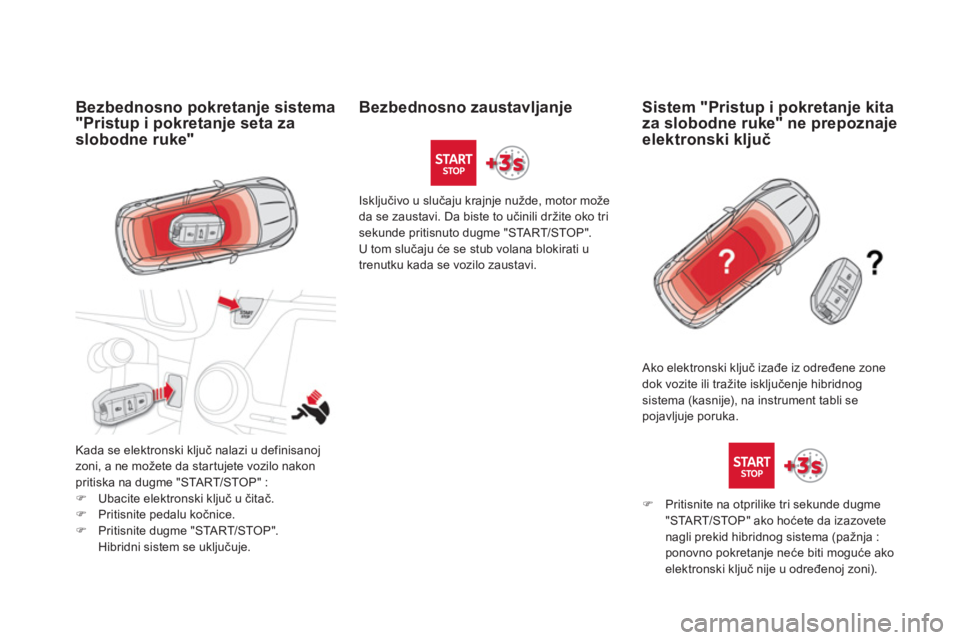

Bezbednosno pokretanje sistema"Pristup i pokretanje seta za
slobodne ruke"
Kada se elektronski ključ nalazi u definisanojzoni, a ne možete da star tujete vozilo nakonpritiska na dugme "START/STOP" : )Ubacite elektronski ključ u čitač. )Pritisnite pedalu kočnice. )Pritisnite dugme "STA R T/STOP".
Hibridni sistem se uključuje.
Bezbednosno zaustavljanje

Isključivo u slučaju krajnje nužde, motor možeda se zaustavi. Da biste to učinili dr

35
Hibridni sistem

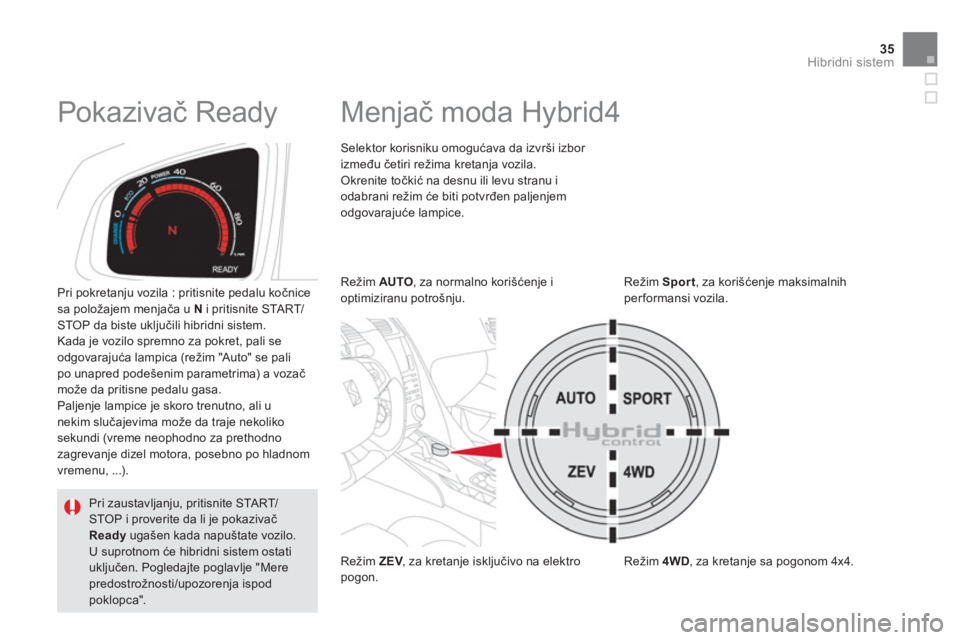

Menjač moda Hybrid4
Selektor korisniku omogućava da izvrši izbor između četiri re

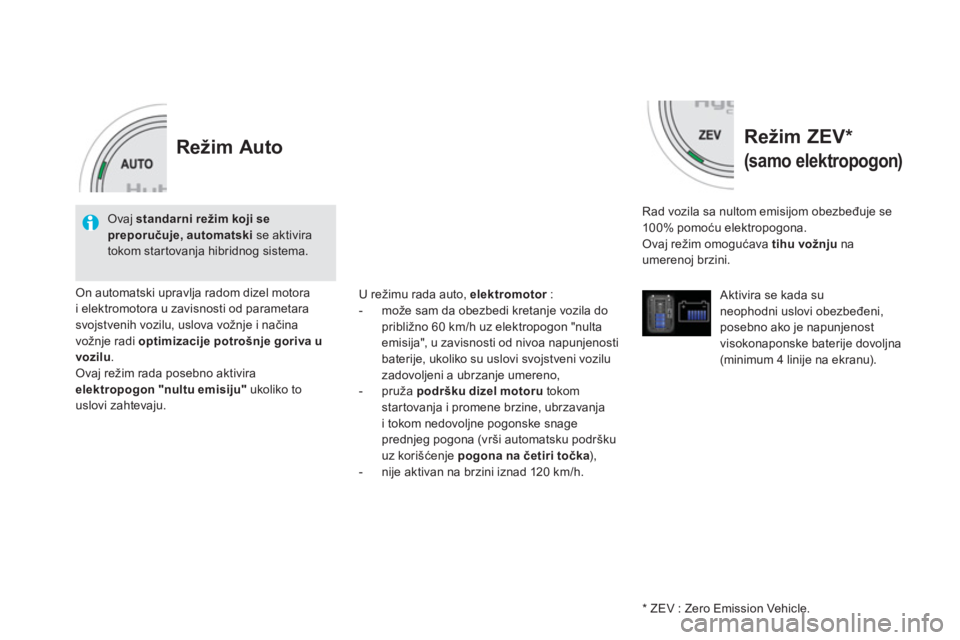

Režim ZEV *
(samo elektropogon)

Rad vozila sa nultom emisijom obezbeđuje se
10 0% pomoću elektropogona.
Ovaj režim omogućava tihu vožnjunaumerenoj brzini.

Aktivira se kada suneophodni uslovi obezbeđeni, posebno ako je napunjenost
visokonaponske baterije dovoljna(minimum 4 linije na ekranu).


Režim Auto
On automatski upravlja radom dizel motorai elektromotora u zavisnosti od parametarasvojstvenih vozilu, uslova vožnje i načina
vožnje radi optimizacije potrošnjegoriva u
vozilu.
Ovaj režim rada posebno aktivira elektropogon"nultu emisiju"
ukoliko to
uslovi zahtevaju. U režimu rada auto,
elektromotor:r


- može sam da obezbedi kretanje vozila do
približno 60 km/h uz elektropogon "nulta emisija", u zavisnosti od nivoa napunjenosti
baterije, ukoliko su uslovi svojstveni vozilu
zadovoljeni a ubrzanje umereno,

- pruža podršku dizel motoru
tokomstartovanja i promene brzine, ubrzavanja
i tokom nedovoljne pogonske snage
prednjeg pogona (vrši automatsku podrškuuz korišćenje pogona na četiri točka ),

- nije aktivan na brzini iznad 120 km/h.



*
ZEV : Z
ero Emission Vehicle.
Ovaj standarni režim koji se preporučuje,automatski
se aktiviratokom startovanja hibridnog sistema.

37
Hibridni sistem

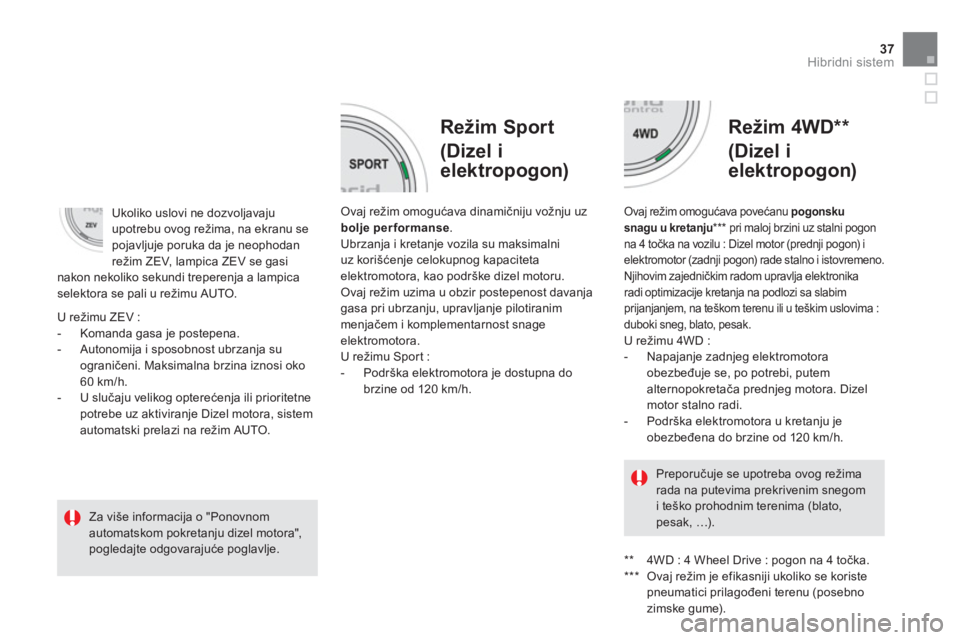

Režim Sport
(Dizel i
elektropogon)
Režim 4WD **
(Dizel i
elektropogon)
Ovaj režim omogućava dinamičniju vožnju uz boljeperformanse.Ubrzanja i kretanje vozila su maksimalniuz korišćenje celokupnog kapaciteta
elektromotora, kao podr

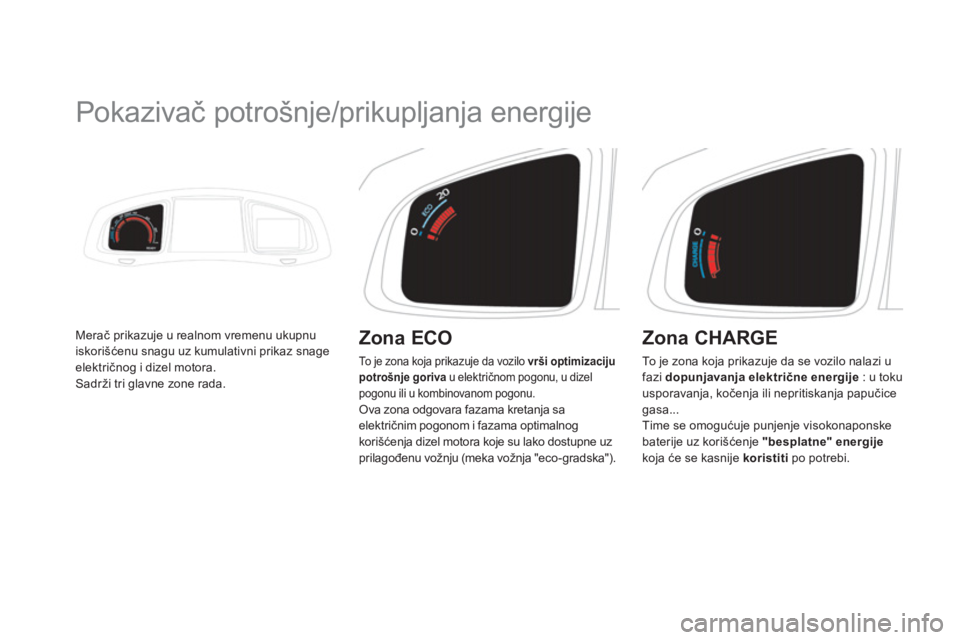

Pokazivač potrošnje/prikupljanja energije
Merač prikazuje u realnom vremenu ukupnu
iskori
