4WD CITROEN DS5 HYBRID 2012 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

35
Υβριδικό σύστημα









Επιλογέας λειτουργίας Hybrid4
Ο επιλογέας δίνει τη δυνατότητα στον χρήστη
να επιλέγει ανάμεσα σε τέσσερις λειτουργίες
κίνησης του αυτοκινήτου.
Γυ ρ ίζετε το περιστροφικό χειριστήριο προς
τα δεξιά ή προς τα αριστερά και η επιλεγμένη
λειτουργία δηλώνεται με το άναμμα τη
ς αντίστοιχης λυχνίας.
Λειτου
ργία ZEV
(Μηδενικών εκπομπών αυτοκινήτου), για επιβολή ηλεκτρικής κίνησης.
Λειτουργία S
port
(Σπορ οδήγησης), για
μέγιστες επιδόσεις του αυτοκινήτου.

Λειτου
ργία 4WD
(τετρακίνησης), για επιβολή
της κίνησης 4x4.
Λειτουργία AUTO

(Αυτόματη), για κανονικήχρήση και βελτιστοποιημένη κατανάλωση.
Κατά την εκκίνηση του αυτοκινήτου: πατάτε το
πεντάλ του φρένου έχοντας τον μοχλό ταχυτήτων
στη θέση Nκαι πιέζετε το STA R T/STOP για να ενεργοποιηθεί το υβριδικό σύστημα.
Η λυχνία αυτή ανάβει όταν το αυτοκίνητο είναιέτοιμο να ξεκινήσει (η λειτουργία "Auto" (αυτόματη)
ανάβει ως προεπιλογή) και τότε ο οδηγός μπορεί
να πατήσει το πεντάλ γκαζιού.
Η λυχνία ανάβει σχεδόν αμέσως, αλλά σε
ορισμένες περιπτώσεις μπορεί να χρειαστείμερικά δευτερόλεπτα (ο χρόνος που απαιτείται
για την προθέρμανση του κινητήρα πετρελαίου,
κυρίως όταν ο καιρός είναι κρύος, κλπ).









Ένδειξη Ready
Κατά την ακινητοποίηση, πιέζετε τοSTA R T/STOP και ελέγχετε ότι η ένδειξηReady
είναι σβηστή όταν βγαίνετε από το αυτοκίνητο. Διαφορετικά το υβριδικό σύστημα θα παραμείνει ενεργό. Βλέπε παράγραφο "Προφυλάξεις/προειδοποιήσεις για τον κινητήρα".

37
Υβριδικό σύστημα


Λειτουργία Sport
(Κινητήρας ντίζελ
και ηλεκτρικός
κινητήρας)
Λειτου
ργία 4WD **
(Κινητήρας ντίζελ
και ηλεκτρικός
κινητήρας)
Η λειτουργία αυτή επιτρέπει μια πιο δυναμική
οδήγηση προσφέροντας αυξημένες
επιδόσεις.Οι επιταχύνσεις και οι αυξήσεις στροφών του αυτοκινήτου είναι μέγιστες, χρησιμοποιώντας
όλη την ισχύ του ηλεκτρικού κινητήρα,
συμπληρωματικά προ
ς τον κινητήρα ντίζελ.
Η λειτουργία αυτή λαμβάνει υπόψη της την προοδευτικότητα του γκαζιού, τη διαχείριση
του ημιαυτόματου κιβωτίου ταχυτήτων και την
συμπληρωματικότητα ισχύος του ηλεκτρικού
κινητήρα.
Σε λειτουργία Σπορ οδήγησης (Sport):
- Η βοηθητική λειτουργία του ηλεκτρικού
κινητήρα είναι διαθέσιμη μέχρι την
ταχύτητα των 120 χλμ/ώρα.


Η λειτουργία αυτή προσφέρει αυξημένη κινητήρια ισχύ***
σεχαμηλή ταχύτητα δίνοντας συνεχώς κίνηση στους 4 τροχούςτου αυτοκινήτου: ο κινητήρας ντίζελ (κίνηση στους μπροστινούς τροχούς) και ο ηλεκτρικός κινητήρας (κίνηση στους πίσωτροχούς) λειτουργούν ταυτόχρονα και συνεχόμενα.
Η διαχείριση του συνδυασμού τους γίνεται ηλεκτρονικά ώστε να βελτιστοποιείται η κινητήρια ισχύς σε συνθήκες χαμηλής πρόσφυσης.
Σε λειτουργία 4WD:


- Η τροφοδοσία του πίσω ηλεκτρικού κινητήρα
εξασφαλίζεται, εφόσον χρειάζεται, από τονεναλλάκτη-μίζα του μπροστινού κινητήρα.Ο κινητήρας ντίζελ λειτουργεί συνεχόμενα.

- Η συμπληρωματική κινητήρια ισχύς τουηλεκτρικού κινητήρα είναι διαθέσιμη μέχρι την
ταχύτητα των 120 χλμ/+!
..

Σε λειτουργία μηδενικών εκπομπών (ZEV):


- Ο μηχανισμός ελέγχου του γκαζιού
λειτουργεί προοδευτικά.

- Η αυτονομία και η δυνατότητα επιτάχυνση
ς είναι περιορισμένες. Η μέγιστη δυνατή
ταχύτητα είναι 60 χλμ/+!
. περίπου.

- Σε περίπτωση πολύ υψηλού φορτίου ή
επείγουσας ανάγκης που απαιτεί τηνεκκίνηση του κινητήρα πετρελαίου,
το σύστημα μεταβαίνει αυτόματα στηνΑΥΤΟΜΑΤΗ λειτουργία (AUTO).



Αν οι συνθήκες δεν επιτρέπουν αυτή
τη λειτουργία, εμφανίζεται στην οθόνη
το μήνυμα "Mode ZEV indisponible"(Λειτουργία μηδενικών εκπομπών
μη διαθέσιμη). Η λυχνία ZEV σβήνει αφού
αναβοσβήσει μερικά δευτερόλεπτα και η λυχνία τουεπιλογέα ανάβει στην ένδειξη AUTO (ΑΥ ΤΟΜΑΤΟ).

Αυτή η λειτουργία θα πρέπει ναπροτιμάται σε χιονισμένους δρόμους και δύσκολα εδάφη.Γι α περισσότερες πληροφορίες σχετικά
με την "Αυτόματη επανεκκίνηση του κινητήρα Diesel", ανατρέξτε στην αντίστοιχη παράγραφο.

** 4WD: 4 Wheel Drive: 4 κινητήριοι τροχοί.

***
Η λειτουργία αυτή θα είναι πολύ πιο αποτελεσματική
αν συνδυαστεί με ελαστικά ειδικά για το
συγκεκριμένο έδαφος (κυρίως χειμερινά ελαστικά).

Προβολή των πληροφοριών ροής ενέργειας υβριδικού συστήματος

Υβριδικές λειτουργίες
1.
Επιλεγμένη Υβριδική Λειτουργία (AUTO (Αυτόματη), ZEV (Μηδενικώνεκπομπών), SPORT (Σπορ οδήγσης), 4WD (Τε τ ρ α κ ί ν η σ η)).2.Μηνύματα, π.χ.: "Zero Emission" (Μηδενικές εκπομπές) αν ο
κινητήρας ντίζελ είναι σβηστός (0 γρ./χλμ. διοξειδίου του άνθρακα).


Λειτουργία/Ροή ενέργειας
6.
Ο κινητήρας ντίζελ τροφοδοτεί την μπαταρία (ανάλογα με τις
ανάγκε
ς).
7.Βέλος από αριστερά προς τα δεξιά: η μπαταρία τροφοδοτεί τον ηλεκτρικό
κινητήρα (όταν ο ηλεκτρικός κινητήρας είναι σε λειτουργία).
Βέλος από δεξιά προς τα αριστερά: ο ηλεκτρικός κινητήρας/
γεννήτρια φορτίζει την μπαταρία (φάσεις ανάκτησης ενέργειας).8.
Ο κινητήρας ντίζελ δίνει κίνηση στους εμπρόσθιους τροχούς.9.Ο ηλεκτρικός κινητήρας δίνει κίνηση στους πίσω τροχούς.

Υποδομή του αυτοκινήτου
3.
Κινητήρας ντίζελ. 4.
Επίπεδο φόρτισης μπαταρίας κίνησης. 5.
Ηλεκτρικός κινητήρας/Γε ν ν ή τ ρ ι α.
Οι πληροφορίες που αφορούν την επιλεγμένη υβριδική λειτουργία, τα βέλη ροής ενέργειας και το επίπεδο φόρτισης της μπαταρίας εμφανίζονται σε
πραγματικό χρόνο στην ψηφιακή οθόνη του πίνακα οργάνων ή στην ξεχωριστή οθόνη.

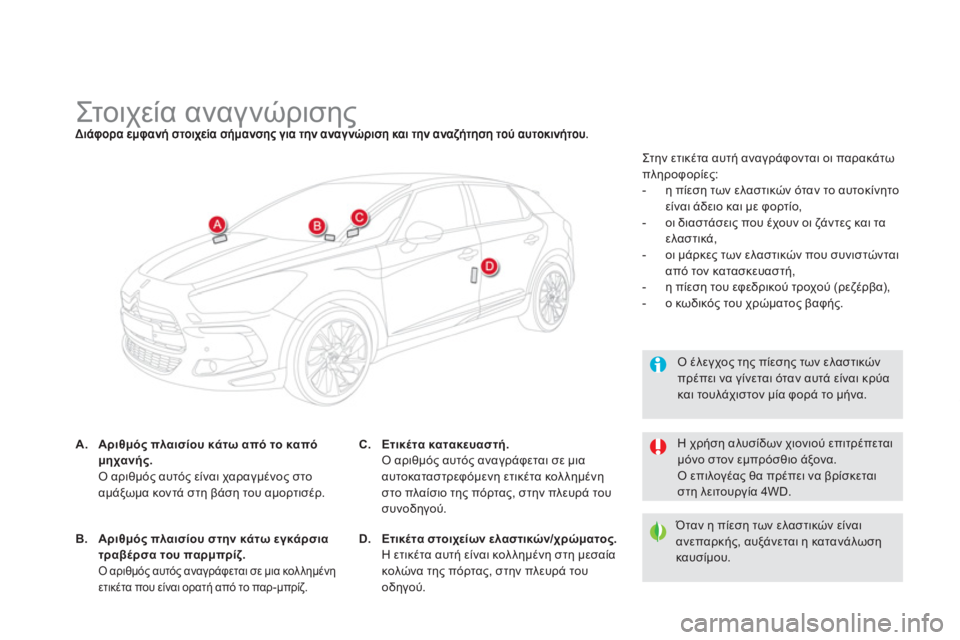

Στ ο ι χε ί α αναγνώρισης
A.Αριθμός πλαισίου κάτω από το καπό
μηχανής.Ο αριθμός αυτός είναι χαραγμένος στο αμάξωμα κοντά στη βάση του αμορτισέρ.

Ο έλεγχος της πίεσης των ελαστικών πρέπει να γίνεται όταν αυτά είναι κρύα και τουλάχιστον μία φορά το μήνα.

Όταν η πίεση των ελαστικών είναιανεπαρκής, αυξάνεται η κατανάλωσηκαυσίμου.

B.Αριθμός πλαισίου στην κάτω εγκάρσια
τραβέρσα του παρμπρίζ.Ο αριθμός αυτός αναγράφεται σε μια κολλημένηετικέτα που είναι ορατή από το παρ-μπρίζ.
C.Ετικέτα κατακευαστή. Ο αριθμός αυτός αναγράφεται σε μια
αυτοκαταστρεφόμενη ετικέτα κολλημένηστο πλαίσιο της πόρτας, στην πλευρά του συνοδηγού.
D.Ετικέτα στοιχείων ελαστικών/χρώματος. Η ετικέτα αυτή είναι κολλημένη στη μεσαία
κολώνα της πόρτας, στην πλευρά τουοδηγού. Στην ετικέτα αυτή αναγράφονται οι παρακάτω
πληροφορίε
ς:


- η πίεση των ελαστικών όταν το αυτοκίνητο
είναι άδειο και με φορτίο,

- οι διαστάσεις που έχουν οι ζάντες και ταελαστικά,

- οι μάρκες των ελαστικών που συνιστώνται
από τον κατασκευαστή,

- η πίεση του εφεδρικού τροχού (ρεζέρβα),

- ο κωδικός του χρώματος βαφής.

Η χρήση αλυσίδων χιονιού επιτρέπεταιμόνο στον εμπρόσθιο άξονα.
Ο επιλογέας θα πρέπει να βρίσκεται στη λειτουργία 4WD.
