239Provere

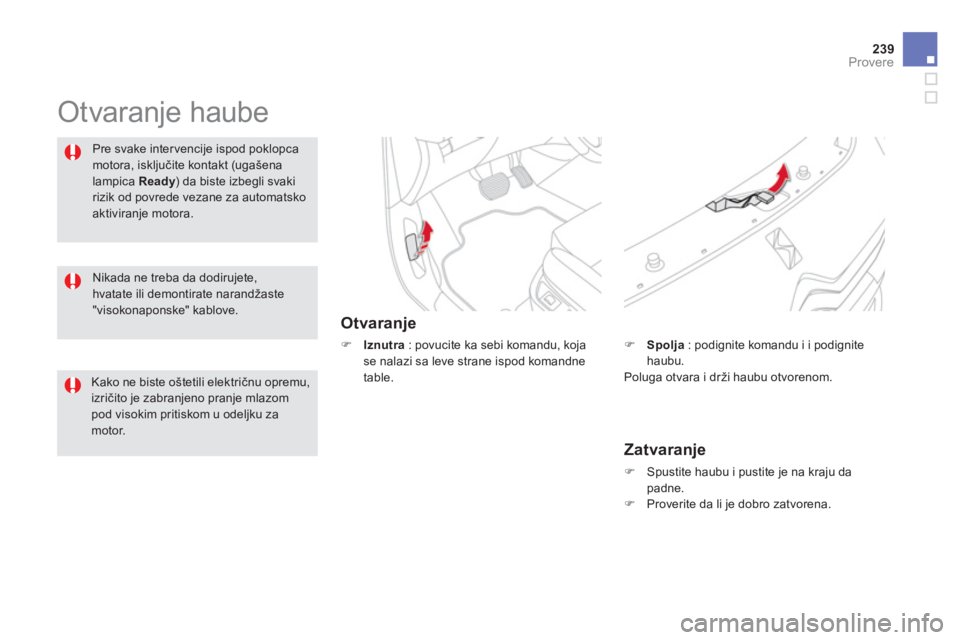

Otvaranje haube
Otvaranje
)
Iznutra
: povucite ka sebi komandu, koja se nalazi sa leve strane ispod komandne
table.
Pre svake inter vencije ispod poklopca
motora, isključite kontakt (ugašena lampica Ready) da biste izbegli svakiyrizik od povrede vezane za automatsko aktiviranje motora.

Zatvaranje
)
Spustite haubu i pustite je na kraju da padne.)
Proverite da li je dobro zatvorena.


)Spolja
: podignite komandu i i podignitehaubu.
Poluga otvara i drži haubu otvorenom.
Nikada ne treba da dodirujete,hvatate ili demontirate narandžaste"visokonaponske" kablove.

Kako ne biste oštetili električnu opremu, izričito je zabranjeno pranje mlazompod visokim pritiskom u odeljku za motor.

On vam omogućava pristup za proveru nivoa
raznih tečnosti, za zamenu izvesnih elemenata
i za dosipanje male količine goriva u pumpu za
dovod goriva.

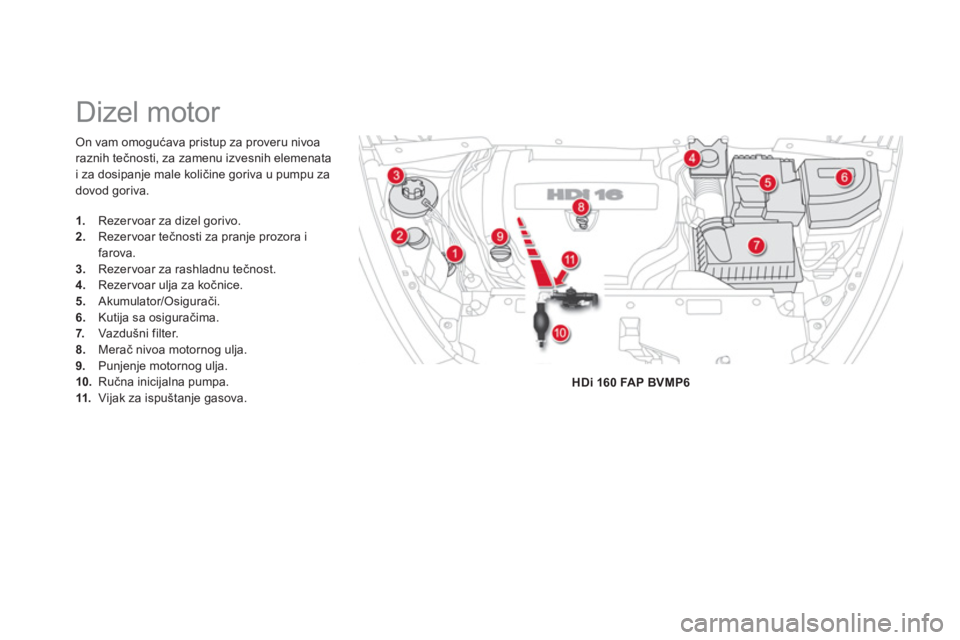

Dizel motor
1.
Rezervoar za dizel gorivo.2.
Rezervoar tečnosti za pranje prozora i
farova. 3. Rezervoar za rashladnu tečnost. 4.
Rezervoar ulja za kočnice.5.
Akumulator/Osigurači.
6.Kutija sa osiguračima.
7. Vazdušni filter. 8.Merač nivoa motornog ulja. 9.
Punjenje motornog ulja.10.Ručna inicijalna pumpa.11.
Vijak za ispuštanje gasova. HDi 160 FAP BVMP6

241Provere

Za vozila sa HDi motorima, u slučaju
nedostatka goriva, potrebno je ponovo pokrenuti sistem za gorivo ; izvestite se nacr te

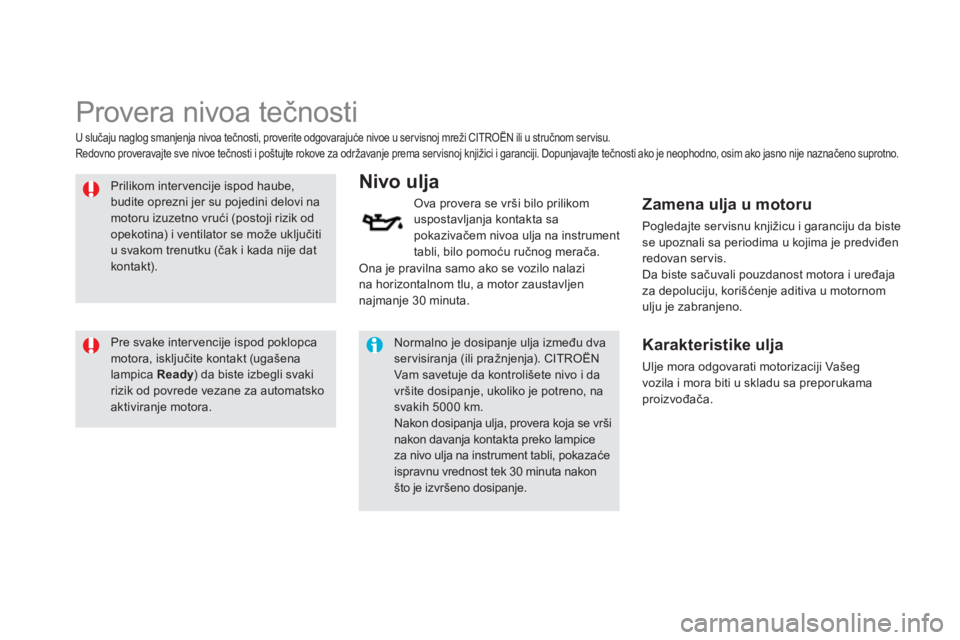

Provera nivoa tečnosti


Prilikom intervencije ispod haube,budite oprezni jer su pojedini delovi namotoru izuzetno vrući (postoji rizik odopekotina) i ventilator se može uključiti u svakom trenutku (čak i kada nije dat kontakt).
Nivo ulja
Ova provera se vrši bilo prilikom
uspostavljanja kontakta sapokazivačem nivoa ulja na instrument
tabli, bilo pomoću ručnog merača.
Normalno je dosipanje ulja između dvaservisiranja (ili pražnjenja). CITROËNVam savetuje da kontrolišete nivo i da vršite dosipanje, ukoliko je potreno, nasvakih 5000 km. Nakon dosipanja ulja, provera koja se vrši
nakon davanja kontakta preko lampice za nivo ulja na instrument tabli, pokazaće ispravnu vrednost tek 30 minuta nakonšto je izvršeno dosipanje.
U slučaju naglog smanjenja nivoa tečnosti, proverite odgovarajuće nivoe u ser visnoj mreži CITROËN ili u stručnom servisu.
Redovno proveravajte sve nivoe tečnosti i po

243Provere




Pre svake intervencije ispod poklopca motora, isključite kontakt (ugašenalampica Ready) da biste izbegli svakiyrizik od povrede vezane za automatsko aktiviranje motora. Niv
o ove tečnosti mora se nalaziti blizu oznake "MAXI". Ako to nije
slučaj, proverite istrošenost kočionih
pločica.

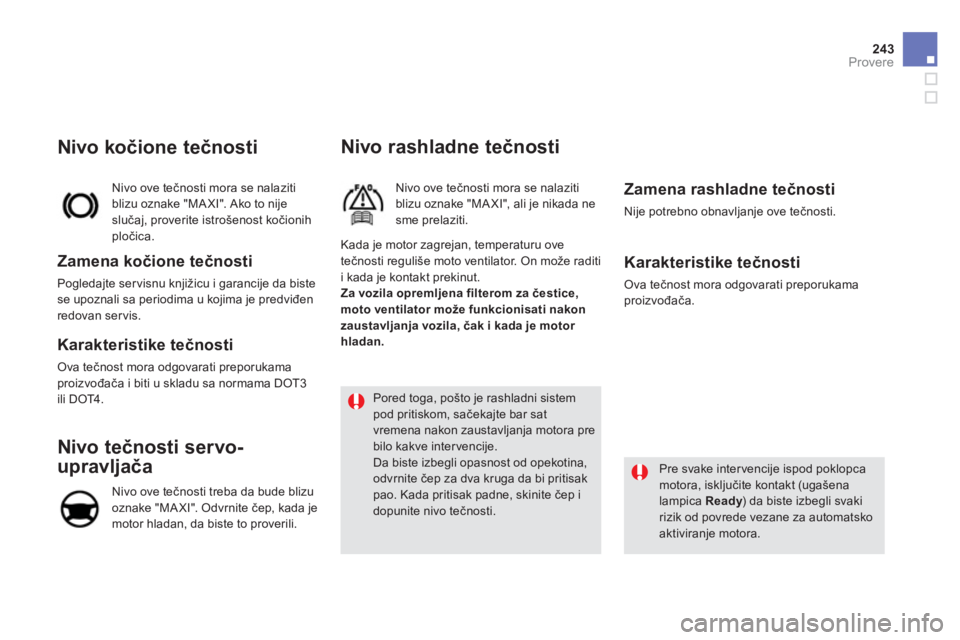

Nivo kočione tečnosti


Zamena kočione tečnosti

Pogledajte servisnu knjižicu i garancije da biste se upoznali sa periodima u kojima je predviđen
redovan servis.

Karakteristike tečnosti
Ova tečnost mora odgovarati preporukama proizvođača i biti u skladu sa normama DOT3
ili DOT4 .

Niv
o ove tečnosti treba da bude blizu
oznake "MA XI". Odvrnite čep, kada je
motor hladan, da biste to proverili.
Nivo tečnosti servo-
upravljača Nivo rashladne tečnosti


Nivo ove tečnosti mora se nalazitiblizu oznake "MAXI", ali je nikada ne sme prelaziti.
Kada je motor zagrejan, temperaturu ove
tečnosti reguliše moto ventilator. On može raditi i kada je kontakt prekinut.
Za vozila opremljena filterom za čestice, moto ventilator može funkcionisati nakon
zaustavljanja vozila, čak i kada je motor
hladan.
Pored toga, pošto je rashladni sistem pod pritiskom, sačekajte bar sat
vremena nakon zaustavljanja motora pre bilo kakve intervencije.Da biste izbegli opasnost od opekotina, odvrnite čep za dva kruga da bi pritisakpao. Kada pritisak padne, skinite čep i dopunite nivo tečnosti.


Zamena rashladne tečnosti

Nije potrebno obnavljanje ove tečnosti.


Karakteristike tečnosti
Ova tečnost mora odgovarati preporukama
proizvođača.

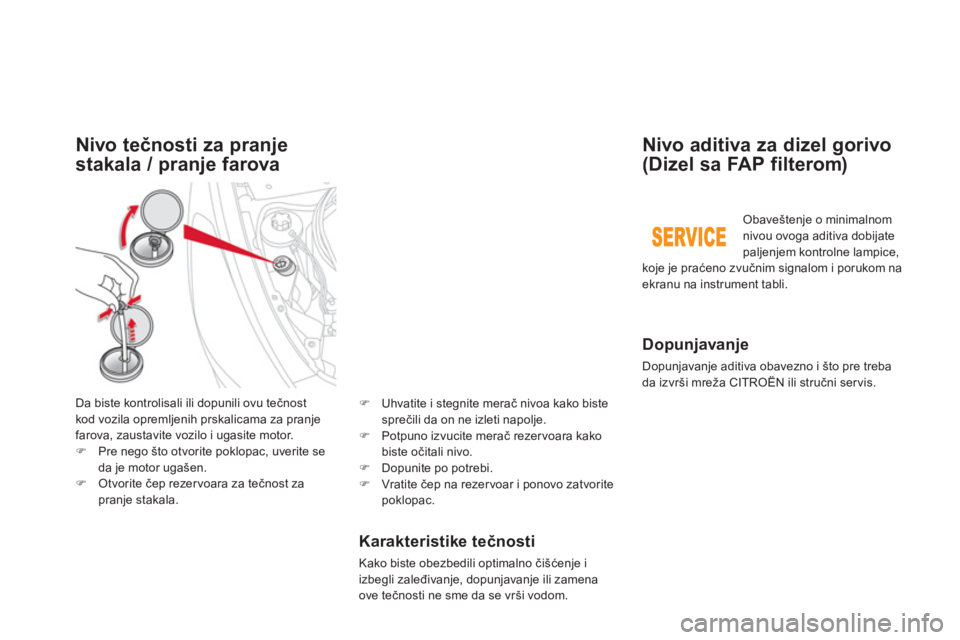

Nivo tečnosti za pranje
stakala / pran
je farova
Da biste kontrolisali ili dopunili ovu tečnost
kod vozila opremljenih prskalicama za pranje
farova, zaustavite vozilo i ugasite motor. )Pre nego što otvorite poklopac, uverite se
da je motor ugašen.)Otvorite čep rezervoara za tečnost za pranje stakala.


Dopunjavanje

Dopunjavanje aditiva obavezno i što pre treba
da izvrši mreža CITROËN ili stručni servis.
Nivo aditiva za dizel gorivo
(Dizel sa FAP filterom)
Obaveštenje o minimalnom
nivou ovoga aditiva dobijate
paljenjem kontrolne lampice,
koje je praćeno zvučnim signalom i porukom naekranu na instrument tabli.


Karakteristike tečnosti

Kako biste obezbedili optimalno čišćenje i
izbegli zaleđivanje, dopunjavanje ili zamena
ove tečnosti ne sme da se vr

Provere
Izbegavajte svaki duži dodir kože saiskorišćenim uljem i tečnostima.
Većina ovih tečnosti je

Filter za čestice (dizel gorivo)
Početak zasićenja filtera
sa česticama je naznačenpovremenim paljenjem ovelampice, praćeno i porukom na višenamenskomekranu.

Čim se steknu uslovi za kretanje, regenerišite filter vozeći pri brzini od najmanje 60 km/h sve dok se lampica ne isključi.
Ako lampica ostane uključena, radi se o nedostatku aditiva ; pogledajte odeljak"Nivo aditiva u dizelu".

Na novom vozilu, pr ve operacijeregenerisanja filtera sa česticama mogu dovesti do pojave mirisa paljevine koji je uobičajen.
Kad se vozilo du

247Provere

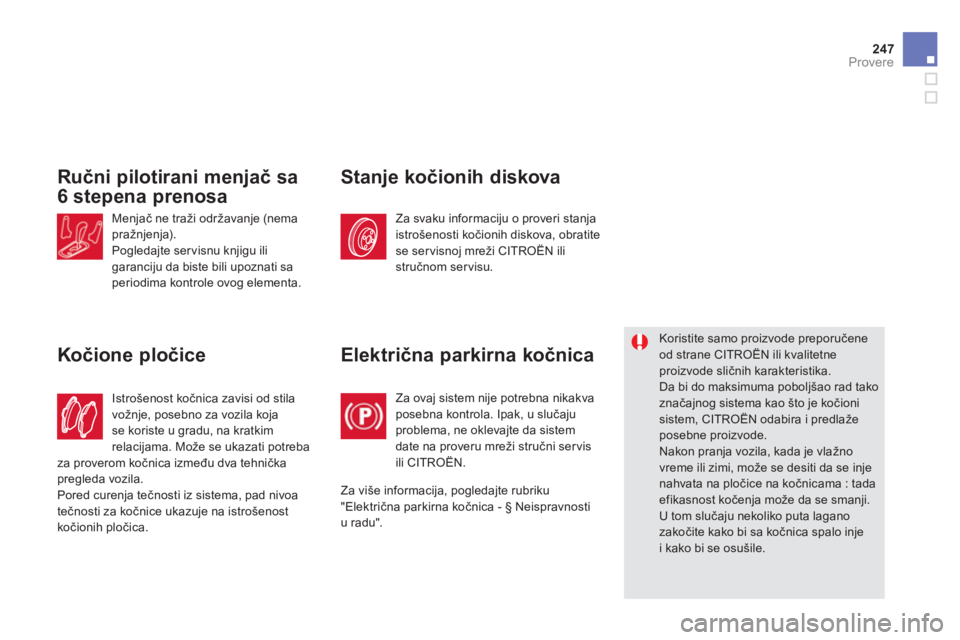

Ručni pilotirani menjač sa
6 ste
pena prenosa
Menjač ne traži održavanje (nemapražnjenja).
Pogledajte ser visnu knjigu ili
garanciju da biste bili upoznati saperiodima kontrole ovog elementa.
I
strošenost kočnica zavisi od stilavo

010
