CITROEN DS5 HYBRID 2013 Upute Za Rukovanje (in Croatian)

219Praktične informacije
1.Pozicijska svjetla (elektroluminiscentne diode LED). 2. Pokazivači smjera (PY21W narančaste boje). 3. Svjetla za vožnju natrag (P21W).4.Stop svjetla (P21W).
5.Svjetla za maglu (P21W).

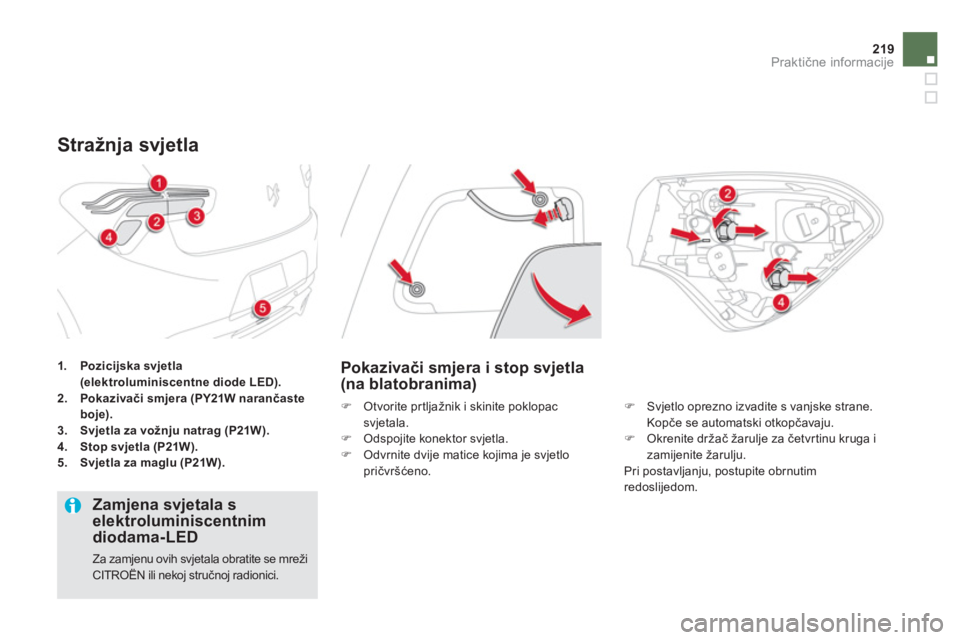

Stražnja svjetla
Pokazivači smjera i stop svjetla(na blatobranima)
) Otvorite prtljažnik i skinite poklopacsvjetala.) Odspojite konektor svjetla. ) Odvrnite dvije matice kojima je svjetlo
pričvršćeno.
) Svjetlo oprezno izvadite s vanjske strane.Kopče se automatski otkopčavaju. ) Okrenite držač žarulje za četvrtinu kruga i
zamijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.


Zamjena svjetala selektroluminiscentnim diodama-LED

Za zamjenu ovih svjetala obratite se mrežiCITROËN ili nekoj stručnoj radionici.

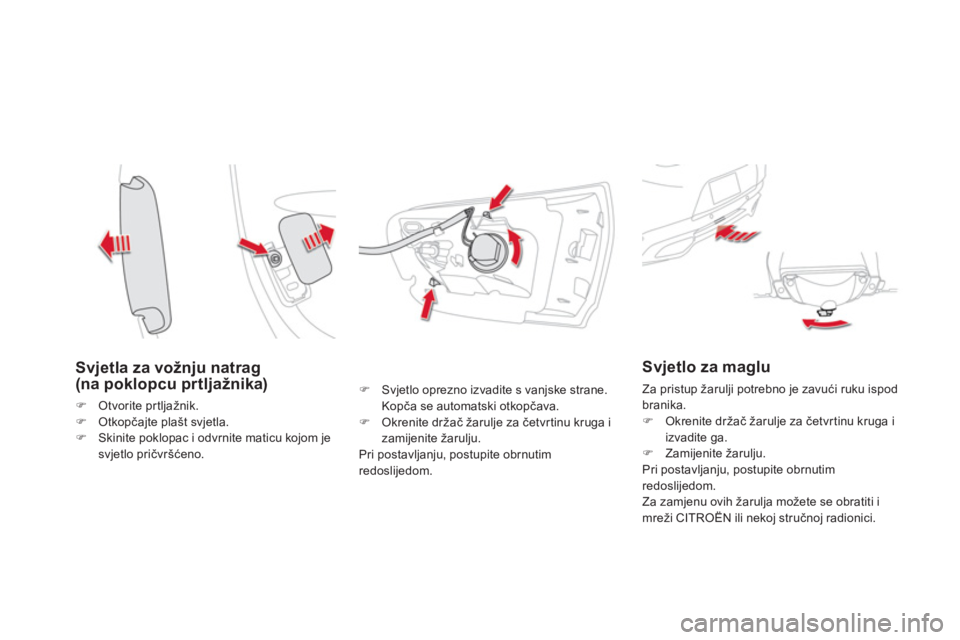

Svjetla za vožnju natrag (na poklopcu prtljažnika)
) Otvorite prtljažnik. )Otkopčajte plašt svjetla.)Skinite poklopac i odvrnite maticu kojom je
svjetlo pričvršćeno.
) Svjetlo oprezno izvadite s vanjske strane.
Kopča se automatski otkopčava.
) Okrenite držač žarulje za četvrtinu kruga i
zamijenite žarulju.
Pri postavljanju, postupite obrnutim redoslijedom.







Svjetlo za maglu

Za pristup žarulji potrebno je zavući ruku ispod branika.) Okrenite držač žarulje za četvrtinu kruga i
izvadite ga. ) Zamijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
Za zamjenu ovih žarulja možete se obratiti i mreži CITROËN ili nekoj stručnoj radionici.

221Praktične informacije

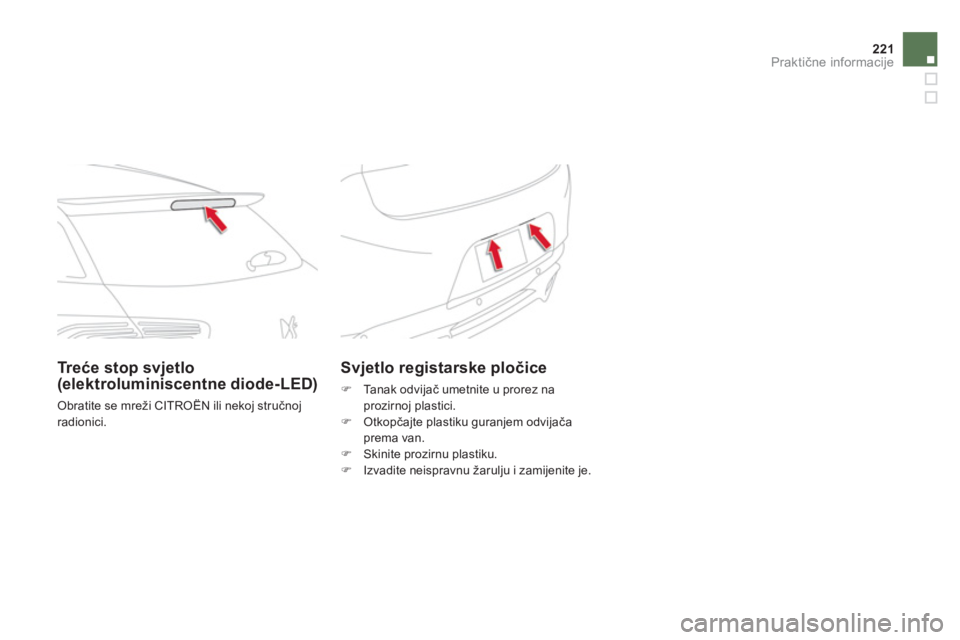

Svjetlo registarske pločice
) Ta n a k o d v ijač umetnite u prorez na
prozirnoj plastici.) Otkopčajte plastiku guranjem odvijačaprema van.) Skinite prozirnu plastiku.) Izvadite neispravnu žarulju i zamijenite je.















Tr eće stop svjetlo (elektroluminiscentne diode-LED)

Obratite se mreži CITROËN ili nekoj stručnoj
radionici.

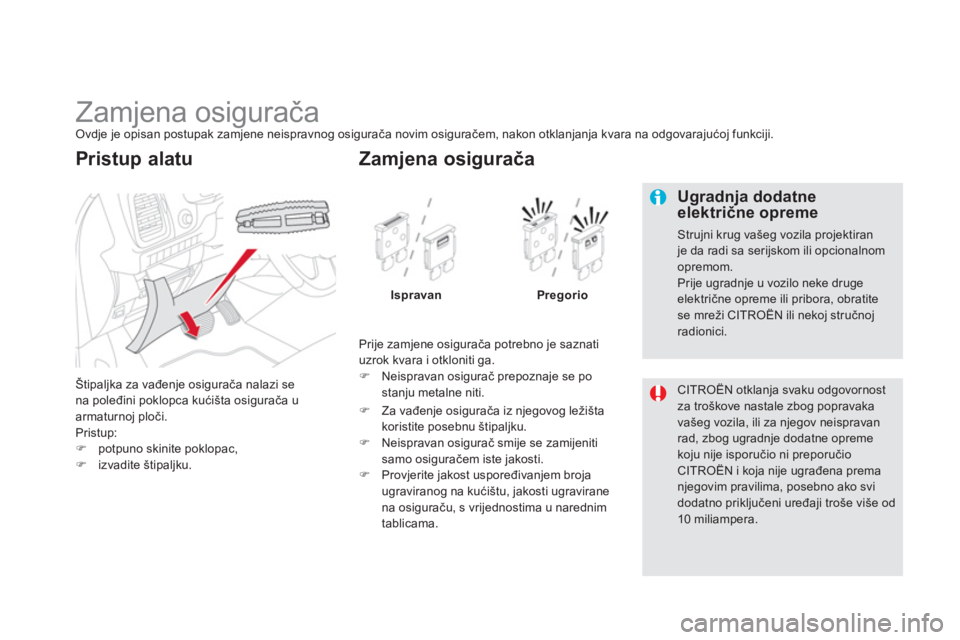

Zamjena osigurača Ovdje je opisan postupak zamjene neispravnog osigurača novim osiguračem, nakon otklanjanja kvara na odgovarajućoj funkciji.
Štipal
jka za vađenje osigurača nalazi se na poleđini poklopca kući

223Praktične informacije


Osigurači u armaturnoj
ploči

Kući

Osigurači u prostoru
motora
Kućište osigurača smješteno je u prostorumotora blizu akumulatora.
Pristup osiguračima
)Otkvačite poklopac.)Zamijenite osigurač (vidi odgovarajuću
točku). ) Nakon zahvata, vrlo pažljivo zatvoritepoklopac, kako bi se osiguralo br tvljenje
kućišta osigurača.


Broj osigurača
Jakost (A)



Namjena
F20
15
Pumpa za pranje prednjeg / stražnjeg stakla.
F2120
Pumpa za pranje farova.
F2215
Zvučna signalizacija.
F23
15
Desno dugo svjetlo.
F24
15
Lijevo dugo svjetlo.
F275 Zaklopka lijevog svjetla.
F28 5
Zaklopka desnog svjetla.

Praktične informacije

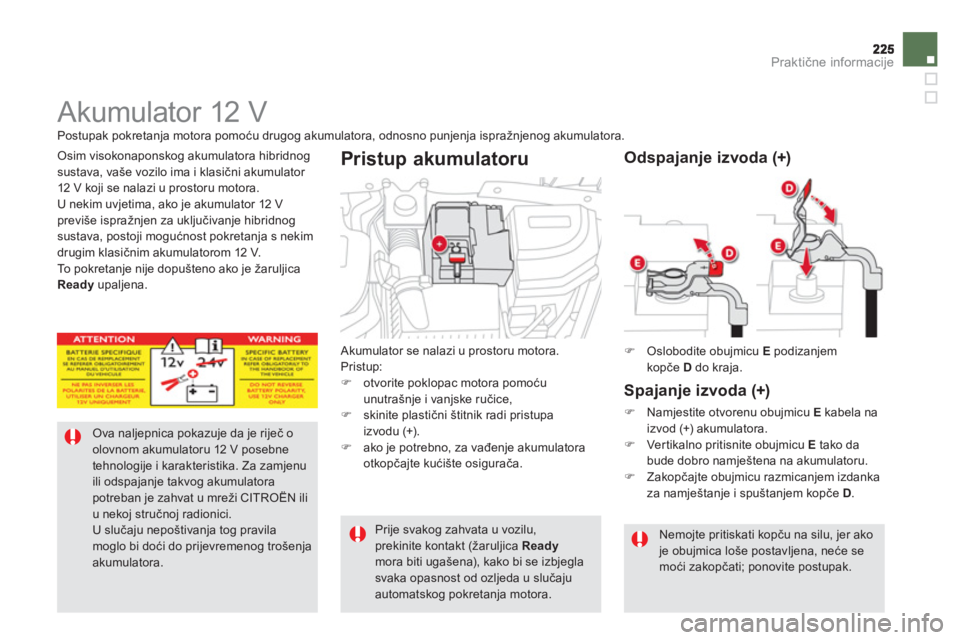

Akumulator 12 V





Ova naljepnica pokazuje da je riječ o olovnom akumulatoru 12 V posebne tehnologije i karakteristika. Za zamjenu ili odspajanje takvog akumulatora potreban je zahvat u mreži CITROËN iliu nekoj stručnoj radionici.
U slučaju nepoštivanja tog pravilamoglo bi doći do prijevremenog trošenja akumulatora. Akumulator se nalazi u
prostoru motora.
Pristup:
) otvorite poklopac motora pomoću unutrašnje i vanjske ručice,) skinite plastični štitnik radi pristupa
izvodu
(+).) ako je potrebno, za vađenje akumulatora
otkopčajte kućište osigurača.
Pristup akumulatoru
) Oslobodite obujmicu Epodizanjem
kopče D do kraja.



Spajanje izvoda (+)
) Namjestite otvorenu obujmicu E kabela naizvod (+) akumulatora. ) Ver tikalno pritisnite obujmicu E tako dabude dobro namještena na akumulatoru. ) Zakopčajte obujmicu razmicanjem izdanka
za namještanje i spuštanjem kopče D.

Nemojte pritiskati kopču na silu, jer akoje obujmica lo

Nakon ponovne ugradnje akumulatora, sustav Stop & Start postat će aktivan tek nakon nekoliko sati, ovisno ovremenskim uvjetima i o napunjenostiakumulatora (do oko 8 sati).
Ako je akumulator u vašem vozilu ispražnjen,motor se može pokrenuti pomoćnim akumulatorom (vanjskim akumulatorom ili akumulatorom nekog
drugog vozila) i pomoćnim kabelima.

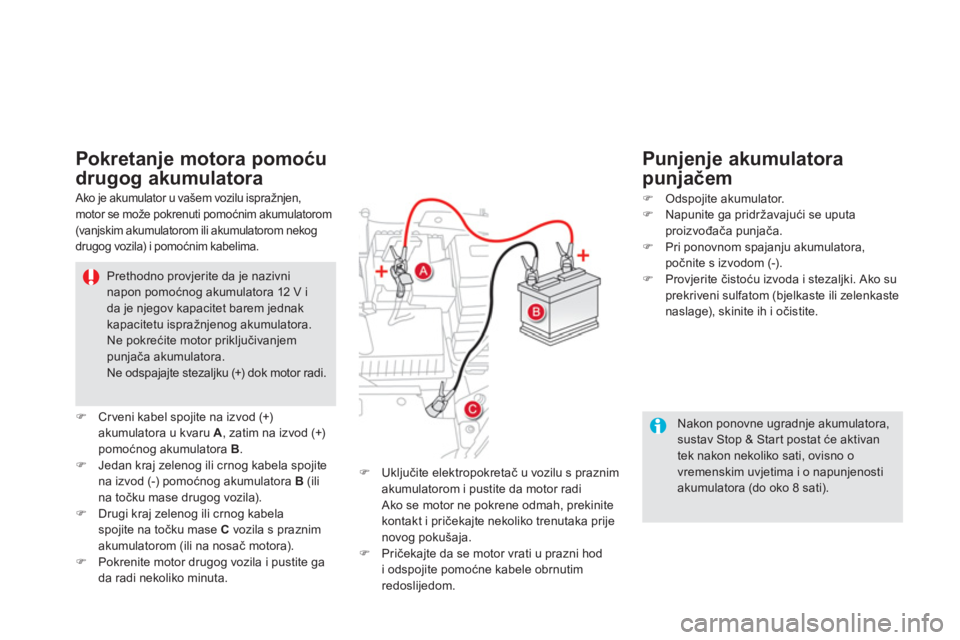

Pokretanje motora pomoću
dru
gog akumulatora

Prethodno provjerite da je nazivninapon pomoćnog akumulatora 12 V i da je njegov kapacitet barem jednak kapacitetu ispražnjenog akumulatora.
Ne pokrećite motor priključivanjem punjača akumulatora.
Ne odspajajte stezaljku (+) dok motor radi.
) Crveni kabel spojite na izvod (+) akumulatora u kvaru A , zatim na izvod (+)pomoćnog akumulatora B.)Jedan kraj zelenog ili crnog kabela spojite na izvod (-) pomoćnog akumulatora B(ilina točku mase drugog vozila).) Drugi kraj zelenog ili crnog kabela
spojite na točku mase C vozila s praznim akumulatorom (ili na nosač motora).) Pokrenite motor drugog vozila i pustite ga da radi nekoliko minuta.
) Uključite elektropokretač u vozilu s praznim
akumulatorom i pustite da motor radi
Ako se motor ne pokrene odmah, prekinitekontakt i pričekajte nekoliko trenutaka prije
novog poku

227Praktične informacije

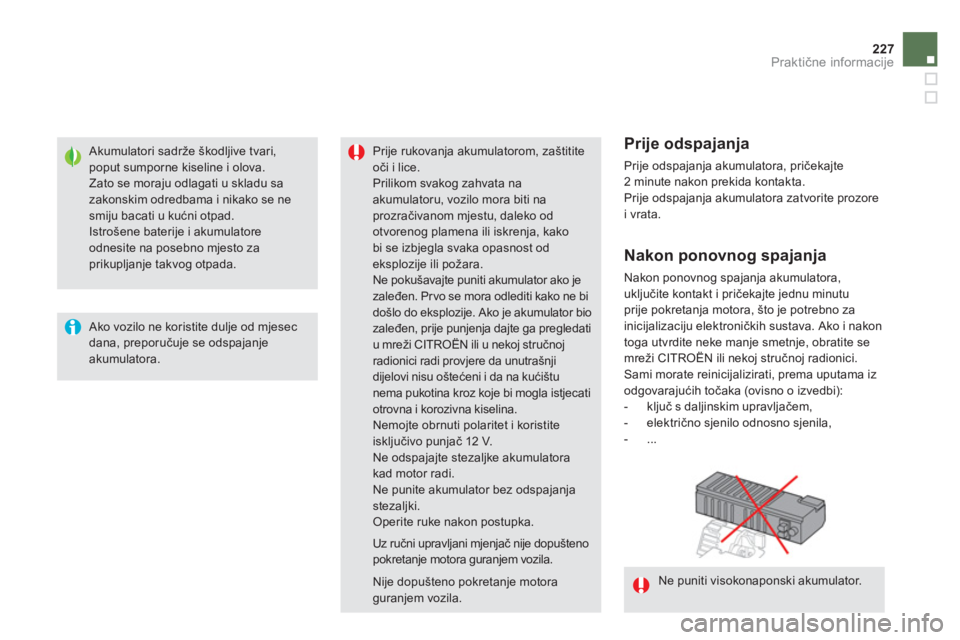

Ne puniti visokonaponski akumulator.











Akumulatori sadrže škodljive tvari, poput sumporne kiseline i olova.Zato se moraju odlagati u skladu sa zakonskim odredbama i nikako se nesmiju bacati u kućni otpad.
Istrošene baterije i akumulatore odnesite na posebno mjesto za prikupljanje takvog otpada.


Ako vozilo ne koristite dulje od mjesecdana, preporučuje se odspajanjeakumulatora.


Prije rukovanja akumulatorom, zaštititeoči i lice.
Prilikom svakog zahvata naakumulatoru, vozilo mora biti naprozračivanom mjestu, daleko od
otvorenog plamena ili iskrenja, kakobi se izbjegla svaka opasnost odeksplozije ili požara.
Ne pokušavajte puniti akumulator ako je zaleđen. Prvo se mora odlediti kako ne bi došlo do eksplozije. Ako je akumulator bio zaleđen, prije punjenja dajte ga pregledati u mreži CITROËN ili u nekoj stručnoj radionici radi provjere da unutrašnji dijelovi nisu oštećeni i da na kućištunema pukotina kroz koje bi mogla istjecati otrovna i korozivna kiselina. Nemojte obrnuti polaritet i koristiteisključivo punjač 12 V. Ne odspajajte stezaljke akumulatorakad motor radi.
Ne punite akumulator bez odspajanja stezaljki. Operite ruke nakon postupka.






Uz ručni upravljani mjenjač nije dopuštenopokretanje motora guranjem vozila.







Prije odspajanja

Prije odspajanja akumulatora, pričekajte2 minute nakon prekida kontakta.
Prije odspajanja akumulatora zatvorite prozore
i vrata.

Nakon ponovnog spajanja
Nakon ponovnog spajanja akumulatora,
uključite kontakt i pričekajte jednu minutu
prije pokretanja motora, što je potrebno za
inicijalizaciju elektroničkih sustava. Ako i nakon
toga utvrdite neke manje smetnje, obratite se
mre

Sustav nadzire vrijeme korištenja određenih funkcija, kako bi se održala dovoljna napunjenost
akumulatora.
Nakon gašenja motora, neke funkcije, poput audio sustava i telematike, brisača, kratkog svjetla,
stropnih svjetala..., mogu se koristiti još u ukupnom trajanju od oko četrdeset minuta.







Štedljiv način rada


Uključivanje štedljivog
načina rada

Nakon isteka tog vremena, na ekranu na ploči
s instrumentima prikazuje se poruka o prelasku u štedljiv način rada, a aktivne funkcije se
isključuju.
Ako
je u tom trenutku u tijeku telefonski razgovor, moći ćete ga nastaviti još oko 10
minuta s kompletom za telefoniranje bez ruku u
autoradiju.


Prestanak štedljivog načina
rada

Isključene funkcije automatski se ponovo
uključuju nakon narednog pokretanja motora.
Ako te funkcije odmah želite koristiti, pokrenitemotor i ostavite ga da radi:


- kraće od deset minuta, za korištenje funkcija oko pet minuta,

- dulje od deset minuta, za korištenjefunkcija oko trideset minuta.
Pridržavajte se navedenog vremena rada motora, kako bi se osiguralo ispravno punjenje akumulatora.
Postupak pokretanja motora radi punjenjaakumulatora ne koristite često i stalno.
Motor se ne može pokrenuti ako je akumulator
ispražnjen (vidi točku "Akumulator").
U štedljivom načinu rada i prilikom pokretanja hibridnog sustava, do paljenja žaruljice Ready može proći nekoliko sekunda.








Sustav rasterećenja
Sustav koji nadzire korištenje određenih funkcija, ovisno o preostaloj energiji uakumulatoru.
U vožnji, sustav rasterećenja privremeno
isključuje pojedine funkcije, poput klima
uređaja, grijača stražnjeg stakla...
Isključene funkcije automatski se ponovo
uključuju čim to dopuste uvjeti.
