Oro pagalvės
Bendroji informacija
Oro pagalvės skirtos tam, kad padidėtų
važiuojančių jų automobiliu (išskyrus vidurinį jį
galinių vietų keleivį) saugumas įvykus rimtai
avarijai. Oro pagalvės papildo saugos diržų su
įtempimo ribotuvais (išskyrus viduriniojo galinio
keleivio) veikimą.
Įvykio metu elektroniniai detektoriai fiksuoja ir
įvertina automobilio patirtus priešpriešinį ir šoninį
smūgius atitinkamose smūgių nustatymo zonose:
-
st
ipraus susidūrimo atveju oro pagalvės
akimirksniu išsiskleidžia ir padeda
apsaugoti važiuojančius automobiliu
žmones (išskyrus vidurinį jį galinių vietų
keleivį); po smūgio oro pagalvės tuoj pat
susitraukia, kad netrukdytų matomumui ir
galimam išlipimui.
-
or

o pagalvės gali neišsiskleisti susidūrus
nesmarkiai, smūgio į automobilio galą
ir tam tikrais apvirtimo atvejais; tokiose
situacijose žmones gali apsaugoti ir
saugos diržai.
Oro pagalvės neveikia esant
išjungtam uždegimo kontaktui. Išsiskleidus vienai ar kelioms oro
pagalvėms pasirodo truputis dūmų
ir pasigirsta garsas, - šiuos dalykus
sukelia suveikęs į sistemą įmontuotas
pirotechninis šovinys.
Šie dūmai nėra nuodingi, bet jautriems
žmonėms gali pasirodyti truputį
dirginantys.
Šovinio sprogimo garsas, pasigirstantis
išsiskleidžiant vienai ar kelioms oro
pagalvėms, gali trumpam sukelti silpną
klausos sutrikimą.
Smūgio stiprumo nustatymo zonos
a. Priekinio smūgio zona.
B. Šo ninio smūgio zona.
Priekinės oro pagalvės
Veikimas
Abi oro pagalvės išsiskleidžia (išskyrus, jei
priekinė keleivio oro pagalvė būna atjungta)
įvykus stipriam priešpriešiniam susidūrimui
visoje priekinėje zonoje
a

arba jos dalyje, pagal
išilginę horizontalią automobilio ašį automobilio
galo kryptimi.
Priekinė oro pagalvė įsiterpia tarp važiuojančių
priekyje žmonių galvos bei krūtinės ir vairo
vairuotojo pusėje arba priekinio skydo keleivio
pusėje, kad būtų amortizuojamas kūno
metimas į priekį. Stipraus priešpriešinio susidūrimo atveju ši
sistema saugo vairuotoją ir priekinį keleivį ir
sumažina pavojų susižeisti galvą ir krūtinę.
Vairuotojo oro pagalvė yra įmontuota į vairo
vidurį; priekinio keleivio oro pagalvė įtaisyta
priekiniame skyde virš daiktadėžės.
Oro pagalvės išsiskleidžia tik vieną
kartą. Jei įvyks antras susidūrimas (to
paties ar kito įvykio metu), oro pagalvės
nebesuveiks.
saugumas

Išjungimas
Tik priekinė keleivio pusės oro pagalvė gali būti
išjungta:
F
įk
iškite uždegimo raktą į keleivio oro
pagalvės atjungimo jungiklį,
F
pa

sukite jį į padėtį "OFF" ,
F
po t

o ištraukite jį laikydami šioje padėtyje. Priklausomai nuo jūsų automobilio
modifikacijos, ši kontrolinė lemputė
užsidega arba prietaisų skydelyje, arba
saugos diržų ir oro pagalvių kontrolinių
lempučių displėjuje, įjungus uždegimo
kontaktą, ir dega visą keleivio oro
pagalvės išjungimo laiką.
Siekdami, kad būtų garantuotas jūsų
vaiko saugumas, būtinai išjunkite
priekinę keleivio oro pagalvę, kai ant
priekinės keleivio sėdynės įrengiate
atgal atgręžtą vaiko kėdutę.
Antraip išsiskleidus oro pagalvei vaikui
kiltų pavojus būti sunkiai sužeistam
arba net žūti.
Įjungimas iš naujo
Kai nuimate vaiko kėdutę, išjungę uždegimo
kontaktą pasukite jungiklį į padėtį "ON" , kad
oro pagalvė vėl būtų į jungta ir įvykus avarijai
apsaugotų priekinį jūsų keleivį.
Jei priekinė keleivio oro pagalvė yra
į jungta, į jungus kontaktą ši lemputė
maždaug minutei užsidega saugos
diržų ir oro pagalvių kontrolinių
lempučių displėjuje.
Veikimo sutrikimas
Jei prietaisų skydelyje užsidega
ši lemputė, įsijungia garsinis
signalizatorius ir pasirodo
pranešimas skydelio displėjuje,
kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto
dirbtuvę, kad būtų patikrinta sistema.
Nes stipraus susidūrimo atveju oro
pagalvės gali neįsijungti.

191
DS5_lt_Chap07_securite_ed02-2015
Šoninės oro pagalvės
Veikimas
Ji išsiskleidžia vienoje pusėje įvykus stipriam
šoniniam susidūrimui visoje šoninėje smūgio
zonoje B arba jos dalyje, horizontaliai
statmenai išilginei automobilio ašiai, iš
automobilio išorės link jo vidaus.
Šoninė oro pagalvė įsiterpia tarp važiuojančių
priekyje žmonių kūno dalies nuo peties iki
klubo ir atitinkamos pusės durų. Stipraus šoninio susidūrimo metu sistema
apsaugo vairuotoją ir priekinį keleivį, kad būtų
sumažintas krūtinės ir kūno dalies tarp pečių ir
klubų traumos pavojus.
Kiekviena šoninė oro pagalvė yra įmontuota į
sėdynės atlošo rėmą iš durų pusės.
Smūgio stiprumo nustatymo
zonos
a. Priekinio smūgio zona.
B. Šo ninio smūgio zona.
Oro užuolaidos
Oro užuolaidos stipraus šoninio susidūrimo
metu saugo vairuotoją ir keleivius (išskyrus
vidurinį jį galinių vietų keleivį) ir sumažina
pavojų būti sužeistiems į galvą iš šono.
Oro užuolaidos yra įmontuotos į statramsčius ir
viršutinę kėbulo dalį. Nesmarkiai susidūrus ar užkabinus
automobilio šoną arba apsivertimo
atveju oro pagalvės gali nesuveikti.
Smūgio į automobilio galą ar priekį
atveju šoninės oro pagalvės ir oro
užuolaidos nesuveikia.
Veikimas
Jos išsiskleidžia kartu su atitinkama šonine
oro pagalve įvykus stipriam šoniniam
susidūrimui visoje šoninėje smūgio zonoje B
arba jos dalyje, horizontaliai statmenai išilginei
automobilio ašiai, iš automobilio išorės link jo
vidaus.
Oro užuolaida įsiterpia tarp važiuojančių
priekyje ir gale žmonių ir automobilio stiklų.
Jei prietaisų skydelyje užsidega kontrolinė
lemputė, įsijungia garsinis signalizatorius
ir pasirodo pranešimas prietaisų skydelio
displėjuje, kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto
dirbtuvę, kad būtų atliktas sistemos
patikrinimas. Nes oro pagalvės gali
neišsiskleisti įvykus stipriam susidūrimui.
Sutrikimo atveju
saugumas

Sėdėkite normalioje vertikalioje padėtyje.
Važiuokite prie savo sėdynės prisisegę
tinkamai sureguliuotais saugos diržais.
Tarp sėdinčių jų ir oro pagalvių nieko
nelaikykite (vaiko, gyvūno, daikto ir kt.),
nieko netvirtinkite ir neklijuokite šalia ar
virš oro pagalvės išsiskleidimo lauko, nes
išsiskleidus oro pagalvei tai gali sužeisti.
Niekada nekeiskite originalių jūsų
automobilio parametrų, ypač tiesiogiai
susijusių su oro pagalvėmis.
Po kokio nors autoįvykio arba po automobilio
vagystės atlikite oro pagalvių sistemų
patikrinimą.
Bet koks kišimasis į oro pagalvių sistemą
turi būti atliekamas išimtinai CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.
Netgi laikantis visų nurodytų rekomendacijų,
išsiskleidus oro pagalvei gali būti neišvengta
galvos, biusto arba rankų sužeidimų
arba lengvų nudegimų. Nes oro pagalvė
išsiskleidžia beveik per akimirką (keletą
tūkstantų jų sekundės dalių) ir paskui per
tokį pat laiką susitraukia, išleisdama karštas
dujas pro tam skirtas kiaurymes.Šoninės oro pagalvės
Sėdynes denkite tik pritaikytais apdangalais,
suderintais su šoninėmis oro pagalvėmis.
CITROËN tinklo atstovybėje jūs rasite
pritaikytų jūsų automobiliui sėdynių
apdangalų asortimentą.
Norėdami sužinoti daugiau apie papildomą
įrangą skaitykite atitinkamą skyrelį.
Nieko netvirtinkite ir neklijuokite prie sėdynių
atlošų (apdangalų ir pan.), nes prisipūtus
šoninei oro pagalvei tai gali sužeisti krūtinės
ląstą arba ranką.
Nesiremkite į duris daugiau negu būtina.
Priekinės oro pagalvės
Nevairuokite laikydami vairą už stipinų arba
susidėję rankas ant vairo centro.
Keleivio pusėje nedėkite kojų ant priekinio
skydo.
Susilaikykite nuo rūkymo, nes išsipūtus oro
pagalvei cigaretė arba pypkė gali nudeginti
arba sužeisti veidą.
Niekada neardykite, negręžkite (nebadykite)
arba smarkiai nedaužykite vairo.
Nieko netvirtinkite ir nieko neklijuokite ant
vairo ir ant priekinio skydo, nes išsiskleidus
oro pagalvei tai gali sužeisti važiuojančius
automobiliu žmones.
Patarimai
Oro užuolaidos
Nieko netvirtinkite ir neklijuokite ant lubų,
nes tai gali sužeisti galvą prisipūtus oro
užuolaidai.
Jei jūsų automobilis turi prie lubų pritvirtintas
laikymosi rankenas, neatsukite jų, nes jomis
kartu tvirtinamos ir oro užuolaidos.
Tam, kad oro pagalvės suveiktų efektyviai, laikykitės žemiau išdėstytų saugumo taisyklių.

193
DS5_lt_Chap07_securite_ed02-2015
saugumas

DS5_lt_Chap08_info-pratiques_ed02-2015
Praktinė informacija
0

DS5_lt_Chap08_info-pratiques_ed02-2015

DS5_lt_Chap08_info-pratiques_ed02-2015
Šis komplektas yra padėtas pasidėjimo dėžėje,
esančioje po bagažinės grindimis. Šis komplektas yra sudarytas iš kompresoriaus
ir kasetės su užkimšimo medžiaga.
Juo galite laikinai sutaisyti padangą.
Taip galėsite nuvažiuoti iki artimiausios
remonto dirbtuvės.
Juo galima užtaisyti daugumą skylių,
atsiradusių pradūrus padangą ir esančių ant
padangos riedamosios dalies arba ant šios
dalies kampo.
Komplekto kompresoriumi galite patikrinti ir
papildyti padangos oro slėgį.
Padangos laikino sutaisymo komplektas
Komplekto vieta
Įrankių sąrašas*
Visi šie įrankiai yra skirti tik jūsų automobiliui ir
skirtingų modifikacijų gali būti skirtingi.
Nenaudokite jų kitiems tikslams.
1.
12 V o

ro kompresorius.
Pr

ie jo yra prijungtas flakonas su
užkimšimo medžiaga, skirta laikinai
sutaisyti padangą; kompresoriumi taip pat
galima pripūsti padangą.
2.
Kai

štis.
Pa

kišamas po ratu, kad automobilis
neriedėtų.
3.
Įr

ankis rato varžtų gaubteliams nuimti.
Ju

o galima nuimti apsauginius aliuminio
ratlankių varžtų galvučių gaubtelius.
4.
Ra

to gaubtų nuimtuvas.
Ju

o galima nuimti aliuminio ratlankio
apdailos gaubtelį.
5.
Nu

imama vilkimo kilpa.
*
Pr

iklausomai nuo automobilio pardavimo
šalies.
Norėdami sužinoti daugiau apie automobilio
vilkimą skaitykite atitinkamą skyrelį.

197
DS5_lt_Chap08_info-pratiques_ed02-2015
a. Padėties "Sutaisymas" arba "Pripūtimas"
pasirinkimo jungiklis.
B.
Įju

ngimo "I" ir išjungimo "O" jungiklis.
C.
Or

o išleidimo mygtukas.
D.
Ma

nometras (barais ir p.s.i).
E.
Sk

yrelis, kuriame yra:
-
la

idas su adaptavimo jungtimi 12
V
li

zdui,
-
an

tgaliai, skirti pripūsti įvairius daiktus:
kamuolį, dviračio padangą ir pan.
Komplekto aprašymas
F. Kasetė su užkimšimo medžiaga.
G. Ba ltas vamzdelis su kamšteliu, skirtas
padangos sutaisymui.
H.
Ju

odas vamzdelis padangos pripūtimui.
I.
Li

pdukas su įspėjimu apie ribojamą greitį.Lipdukas su įspėjimu apie ribojamą
greitį I turi būti priklijuotas ant vairo,
kad jums primintų, jog su sutaisytu ratu
galima važiuoti tik laikinai.
Važiuodami su šio tipo komplektu
sutaisyta padanga neviršykite 80
k

m/h
greičio.
Padangų oro slėgis yra nurodytas šioje
etiketėje.
Praktinė informacija

DS5_lt_Chap08_info-pratiques_ed02-2015

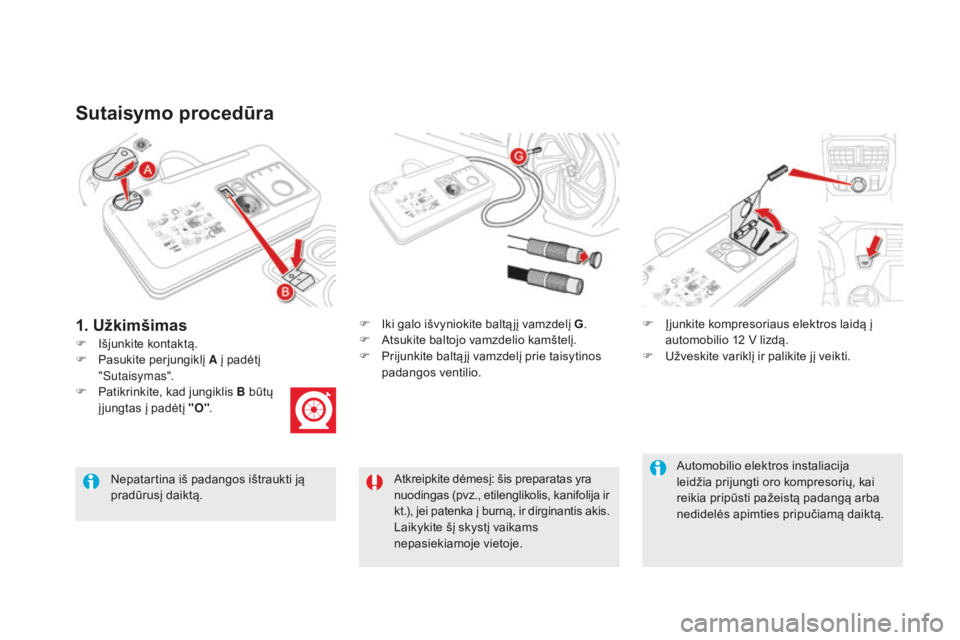

Sutaisymo procedūra
F Išjunkite kontaktą.F
Ik
i galo išvyniokite baltą jį vamzdelį G
.
F At sukite baltojo vamzdelio kamštelį.
F Pr ijunkite baltą jį vamzdelį prie taisytinos
padangos ventilio. F
Įj

unkite kompresoriaus elektros laidą į
automobilio 12 V l izdą.
F Už veskite variklį ir palikite jį veikti.
Atkreipkite dėmesį: šis preparatas yra
nuodingas (pvz., etilenglikolis, kanifolija ir
kt.), jei patenka į burną, ir dirginantis akis.
Laikykite šį skystį vaikams
nepasiekiamoje vietoje.
Nepatartina iš padangos ištraukti ją
pradūrusį daiktą.
1. Užkimšimas
F Pasukite perjungiklį a į p
adėtį
"Sutaisymas".
F
Pa

tikrinkite, kad jungiklis B būtų
į jungtas į padėtį "O" .
Automobilio elektros instaliacija
leidžia prijungti oro kompresorių, kai
reikia pripūsti pažeistą padangą arba
nedidelės apimties pripučiamą daiktą.
