CITROEN DS5 HYBRID 2016 InstruksjonsbØker (in Norwegian)

199
DS5_no_Chap08_info-pratiques_ed02-2015
Start ikke kompressoren før du har
koblet den hvite slangen til dekkets
ventil, hvis ikke vil tetningsproduktet
flyte utover.
F
S
ett i gang kompressoren ved å sette
bryteren B i posisjon "I" til dekktrykket er
på 2,0

bar.
T

etningsproduktet sprøytes inn i dekket
under trykk. Under denne operasjonen må
ikke slangen kobles fra ventilen (risiko for
sprut). F
F jern settet og skru proppen tilbake på den
hvite slangen.
P

ass på at ikke det renner væske ut i bilen.
Ikke legg settet tilbake på plass.
F

K
jør avgårde med en gang, men i lav
hastighet (mellom 20
og 60 km/t) over ca.
fem kilometer, for å tette punkteringen.
F

S
topp bilen for å kontrollere reparasjonen
og dekktrykket.
dekktrykkvarsler
Dersom bilen er utstyrt med
dekktrykkvarsler, vil varsellampen for
lavt dekktrykk lyse etter at hjulet har blitt
reparert og til systemet reinitialiseres
av CITROËN-forhandlernett eller et
kvalifisert verksted.
Hvis du ikke oppnår dette trykket etter
fem til syv minutter, kan ikke dekket
repareres; ta kontakt med CITROËN-
forhandlernett eller et kvalifisert
verksted for å få veihjelp.
Praktiske opplysninger

DS5_no_Chap08_info-pratiques_ed02-2015

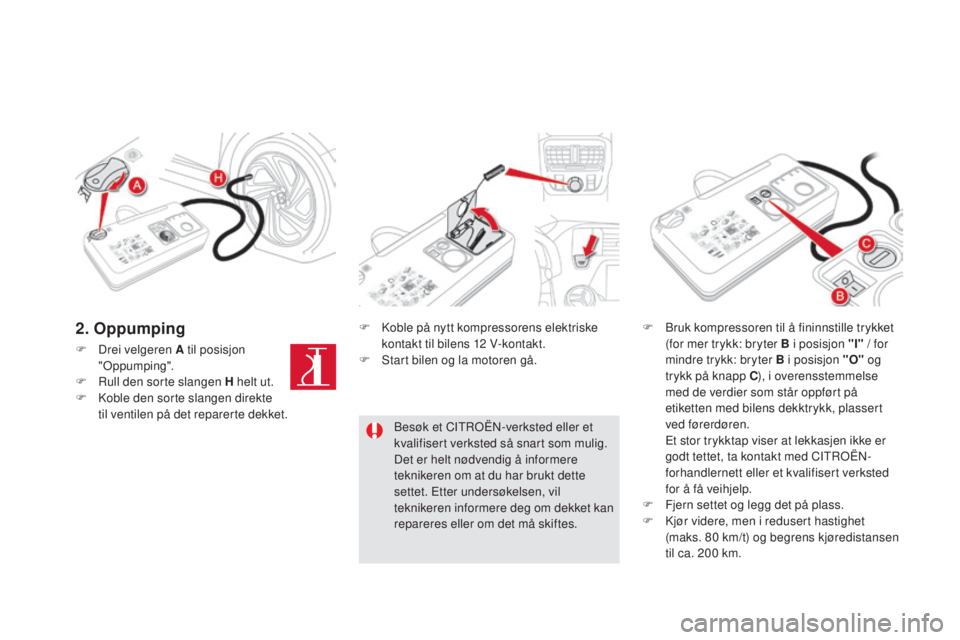

F Drei velgeren A til posisjon "Oppumping".
F

R
ull den sorte slangen H helt ut.
F

K
oble den sorte slangen direkte
til ventilen på det reparerte dekket. F

K
oble på nytt kompressorens elektriske
kontakt til bilens 12 V-kontakt.
F S tart bilen og la motoren gå.F

B
ruk kompressoren til å fininnstille trykket
(for mer trykk: bryter B i posisjon "I" / for
mindre trykk: bryter B i posisjon "O" og
trykk på knapp C ), i overensstemmelse
med de verdier som står oppført på
etiketten med bilens dekktrykk, plassert
ved førerdøren.
E

t stor trykktap viser at lekkasjen ikke er
godt tettet, ta kontakt med CITROËN-
forhandlernett eller et kvalifisert verksted
for å få veihjelp.
F

F
jern settet og legg det på plass.
F

K
jør videre, men i redusert hastighet
(maks. 80
km/t) og begrens kjøredistansen
til ca. 200
km.
Besøk et CITROËN-verksted eller et
kvalifisert verksted så snart som mulig.
Det er helt nødvendig å informere
teknikeren om at du har brukt dette
settet. Etter undersøkelsen, vil
teknikeren informere deg om dekket kan
repareres eller om det må skiftes.
2. Oppumping

201
DS5_no_Chap08_info-pratiques_ed02-2015
Ta ut patronen
F Fjern den sorte slangen.
F Frigjør den bøyde bunnen til den hvite slangen.F Hold kompressoren loddrett.
F L øsne patronen nedenfra.
Vær forsiktig, det kan renne ut væske.
Siste forbruksdato står oppført på
patronen.
Patronen med væske er til
engangsbruk; selv om den bare er litt
brukt, må den erstattes.
Etter bruk, kast ikke patronen ute i
naturen. Lever den til en CITROËN-
forhandler eller til en miljøstasjon.
Glem ikke å kjøpe en ny patron
tetningsmiddel hos CITROËN-
forhandlernett eller hos et kvalifisert
verksted.
Kontroll av trykk /
Oppumping av gjenstander
Du kan bruke kompressoren, uten innsprøyting
av produkt, til å:
-

k
ontrollere eller pumpe opp dekkene når
dekktrykket er lavt,
-

p
umpe opp andre gjenstander (ballonger,
sykkeldekk, osv.).
F

D
rei hendelen A til posisjon
"Oppumping".
F

R
ull den sorte slangen H helt ut.
F

K
oble den sorte slangen til
ventilen på dekket eller på tilbehøret du
ønsker å pumpe opp.
O

m nødvendig, monter først ett av
munnstykkene som følger med settet. F
K oble den elektriske kontakten på
kompressoren til bilens 12


V-kontakt.
F

S
tart bilen og la motoren gå.
F

R
eguler trykket ved hjelp av kompressoren
(for å pumpe inn luft: bryter B i posisjon
"I" ; for å slippe ut luft: bryter B i posisjon
"O" og trykk på knapp C ), i henhold til
de anvisninger som står på etiketten for
dekktrykk eller trykket som gjelder for
gjenstanden du pumper opp.
F

F
jern settet, og rydd det bort.
Praktiske opplysninger

DS5_no_Chap08_info-pratiques_ed02-2015
Hjulskift
Jekken ligger i en boks som er festet til
reservehjulet.
Enheten er festet under bilen ved hjelp av et
vinsjesystem.
Se avsnittet "Tilgang til reservehjulet".
For å åpne verktøyboksen :
F
t
rykk på sluttstykket, la dekslet på boksen
gli halvveis og ta det av.
Tilgang til verktøyet
Fremgangsmåte for å skifte ut et skadet hjul med reservehjulet ved hjelp av verktøy som følger med bilen.
De andre verktøyene ligger i en kasse under
gulvet i bagasjerommet. Jekken skal utelukkende brukes til
skifte av et skadet dekk
Bruk ikke en annen jekk enn den som
følger med bilen.
Dersom bilen ikke er utstyrt med den
originale jekken, kontakt CITROËN eller
et kvalifisert verksted for å skaffe deg
en jekk av den typen produsenten har
utviklet.
Jekken krever ikke noe vedlikehold.

203
DS5_no_Chap08_info-pratiques_ed02-2015
Liste over verktøy*
Tilgang til reservehjul
Reservehjulet er festet ved hjelp av et
vinsjesystem under bilen.
detektering av lavt dekktrykk
Reservehjulet er ikke utstyrt med
sensor. Det punkterte hjulet skal
repareres hos CITROËN-forhandlernett
eller hos et kvalifisert verksted.
1.


Hjulnøkkel.
B

rukes til å demontere hjulkapselen og
hjulboltene.
2.
J

ekk med integrert sveiv.
B

rukes til å løfte opp hjulet.
3.
Verktøy for demontering av deksel over hjulbolt. Gjør det mulig å demontere dekslene over boltehodene på aluminiumshjul.
4.
H

julkapselverktøy.
B

rukes til å demontere hjulkapslene på
aluminiumshjul.
5.
O

vergang for låsbare hjulbolter (i
hanskerommet).
B

rukes til å tilpasse hjulnøkkelen til de
spesielle "tyverisikre" hjulmuttere.
6.


Kloss.
H

older bilens hjul i ro.
7.
F

orlenger til hjulnøkkel.
B

rukes til å løsne/tiltrekke mutteren til
vinsjekabelen.
8.
A

vtagbar tauering.
* Avhengig av landet der bilen selges. For ytterligere informasjon om tauing av bilen,
se det tilsvarende avsnittet.
Alt dette utstyret er spesielt for din bil,
og kan variere avhengig av utstyr.
Utstyret skal aldri brukes til annet enn
det det er beregnet for.
Praktiske opplysninger

DS5_no_Chap08_info-pratiques_ed02-2015
Ta ut reservehjulet
F Løft opp gulvet for å få tilgang til mutteren som betjener vinsjen.
F

Ved hjelp av hjulnøkkelen 1 o g forlengeren 7,
drei mutteren i klokkeretning inntil det butter
for å rulle ut vinsjekabelen, inntil reservehjulet
ligger på bakken. Rull ut nødvendig lengde for
å få tilgang til hjulet.
F Frigjør enheten hjul/boks fra bakenden av bilen.
F

R
eis opp reservehjulet for å få tilgang til
verktøyboksen.
F

L
øsne forbindelsestykket fra lokket til
verktøyboksen.
F

F
ør forbindelsestykket gjennom hjulnavet
for å frigjøre det. Når reservehjulet er montert i stedet
for det punkterte hjulet, er det påkrevet
å heise opp vinsjen og verktøyboksen
under bilen før du starter.
Se avsnittet "Tilbakelegging av vinsje
og reservehjul".

205
DS5_no_Chap08_info-pratiques_ed02-2015
Tilbakelegging av vinsje og
reservehjul
Denne prosedyren skal foretas uten reservehjul
Uten reservehjul, utfør etappene A og d.
B
are reservehjul av typen "nødhjelpshjul" kan
festes under bilen med vinsjen.
F

L
egg jekken i boksen og sett dekslet på
plass.
F

P
lasser den lukkede verktøyboksen på
bakken i nærheten av bilens bakende.
F

R
eis opp reservehjulet og før
forbindelsestykket gjennom hjulnavet.
F

S
ett forbindelsestykket inn i hullet til
verktøyboksen. F
S entrer reservehjulet på verktøyboksen.
F

P
lasser hjul/boks under bakenden av bilen.
F

H
eis opp hjul/boks under bilen, ved å dreie
vinsjemutteren motsatt vei av klokkeretning
med hjulnøkkelen 1
og forlengeren 7.F
S tram helt til og kontroller at hjulet ligger
loddrett trykket mot gulvet.
Praktiske opplysninger

DS5_no_Chap08_info-pratiques_ed02-2015

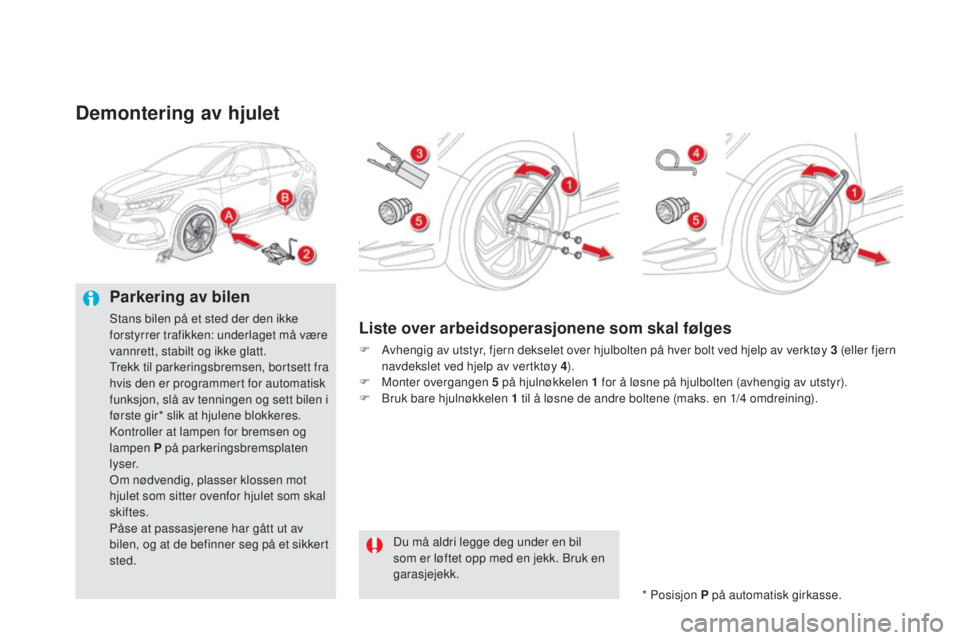

demontering av hjulet
Parkering av bilen
Stans bilen på et sted der den ikke
forstyrrer trafikken: underlaget må være
vannrett, stabilt og ikke glatt.
Trekk til parkeringsbremsen, bortsett fra
hvis den er programmert for automatisk
funksjon, slå av tenningen og sett bilen i
første gir* slik at hjulene blokkeres.
Kontroller at lampen for bremsen og
lampen P på parkeringsbremsplaten
lyser.
Om nødvendig, plasser klossen mot
hjulet som sitter ovenfor hjulet som skal
skiftes.
Påse at passasjerene har gått ut av
bilen, og at de befinner seg på et sikkert
sted.Liste over arbeidsoperasjonene som skal følges
F Avhengig av utstyr, fjern dekselet over hjulbolten på hver bolt ved hjelp av verktøy 3 (eller fjern
navdekslet ved hjelp av vertktøy 4 ).
F

M
onter overgangen 5 på hjulnøkkelen 1 for å løsne på hjulbolten (avhengig av utstyr).
F

B
ruk bare hjulnøkkelen 1 til å løsne de andre boltene (maks. en 1/4 omdreining).
* Posisjon P på automatisk girkasse.
Du må aldri legge deg under en bil
som er løftet opp med en jekk. Bruk en
garasjejekk.

207
DS5_no_Chap08_info-pratiques_ed02-2015
F Plasser jekksålen 2 på bakken og påse
at den står loddrett på festet foran A eller
bak B på bilens understell, nærmest mulig
hjulet som skal skiftes. F
L øft opp bilen til det er tilstrekkelig plass
mellom hjulet og bakken for montering av
reservehjulet.
F

F
jern hjulboltene og oppbevar dem på et
rent sted.
F

F
jern hjulet.
F
F old ut jekken 2 inntil jekkens løftepunkt
kommer i kontakt med festet A eller B
som brukes ; trykkflaten A eller B til bilen
skal sitte godt fast i midtre del av jekkens
løftepunkt.
Påse at jekken står støtt. Hvis underlaget er glatt eller løst, risikerer jekken å skli eller synke
sammen. Risiko for personskader!
Påse at jekken bare plasseres i festene A eller B under bilen, og kontroller at trykkflaten til
bilen er riktig sentrert på jekkens løftepunkt. Ellers risikerer bilen å få skader og/eller synke
ned - Risiko for personskade !
Praktiske opplysninger

DS5_no_Chap08_info-pratiques_ed02-2015
Montering av hjulet
Feste av reservehjul av
typen "nødhjelpshjul"
Dersom bilen er utstyrt med
aluminiumsfelger, er det, når
hjulboltene strammes til ved
tilbakemontering, normalt å konstatere
at mellomleggsskivene ikke kommer
i kontakt med nødhjelpshjulet. Hjulet
holdes på plass ved konisk trykk av
hver hjulbolt.
etter skifte av hjul
Det punkterte hjulet kan ikke festes
under bilen. Det må legges flatt i
bagasjerommet; bruk et trekk for å
beskytte gulvet.
Ved kjøring med reservehjul av typen
"nødhjelpshjul" må du ikke kjøre i over
80 km/t.
Få tilstrammingen av boltene og
dekktrykket til reservehjulet kontrollert
hos CITROËN-forhandlernett eller hos
et kvalifisert verksted.
Få det defekte hjulet reparert og
tilbakemonter det på bilen så snart som
mulig.
Liste over arbeidsoperasjonene som skal følges
F Plasser hjulet på navet.
F S tram til boltene for hånd.
F

F
oreta en første tiltrekking av den låsbare
hjulbolten ved hjelp av hjulnøkkelen
1
utstyrt med overgangen 5 .
F

F
oreta en første tiltrekking av de andre
boltene ved hjelp av hjulnøkkelen 1
uten
overgangen.
