diagram CITROEN DS5 HYBRID 2016 InstruktionsbÖcker (in Swedish)

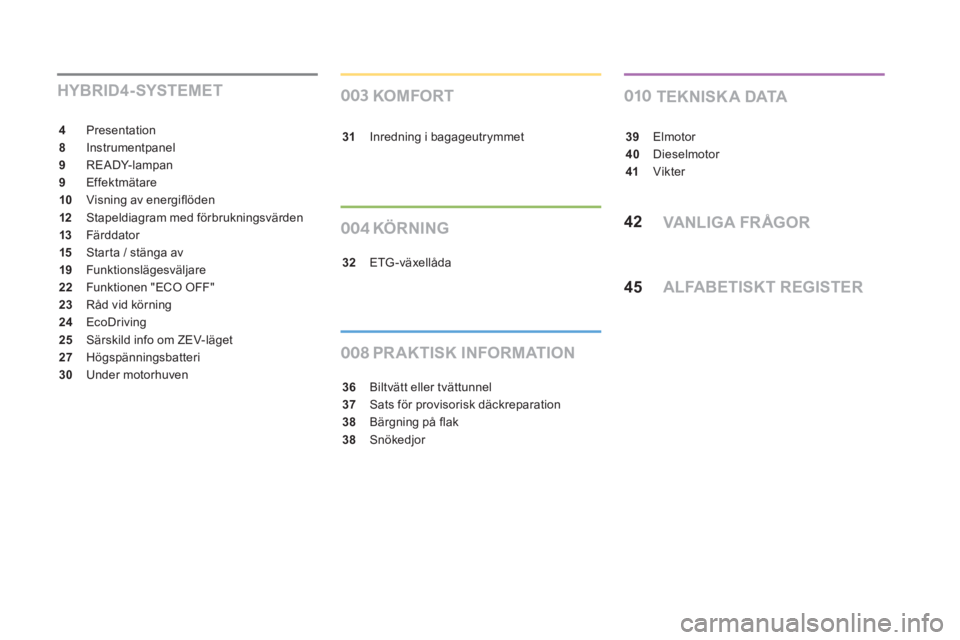

008 003
004
010
ALFABETISKT REGISTER45
4 Presentation
8 Instrumentpanel
9 READY-lampan
9 Ef fektmätare
10 Visning av energifl öden
12 Stapeldiagram med förbrukningsvärden
13 Färddator
15 Star ta / stänga av
19 Funktionslägesväljare
22 Funktionen " ECO OFF"
23 Råd vid körning
24 EcoDriving
25 Särskild info om ZEV-läget
27 Högspänningsbatteri
30 Under motorhuven
HYBRID4-SYSTEMET
PR AKTISK INFORMATION KOMFORT
KÖRNING
36 Biltvätt eller tvättunnel
37 Sats för provisorisk däckreparation
38 Bärgning på fl ak
38 Snökedjor
TEKNISKA DATA
39 Elmotor
40 Dieselmotor
41 Vikter
VA N LI GA FR ÅG O R42
31 Inredning i bagageutrymmet
32 ETG-växellåda

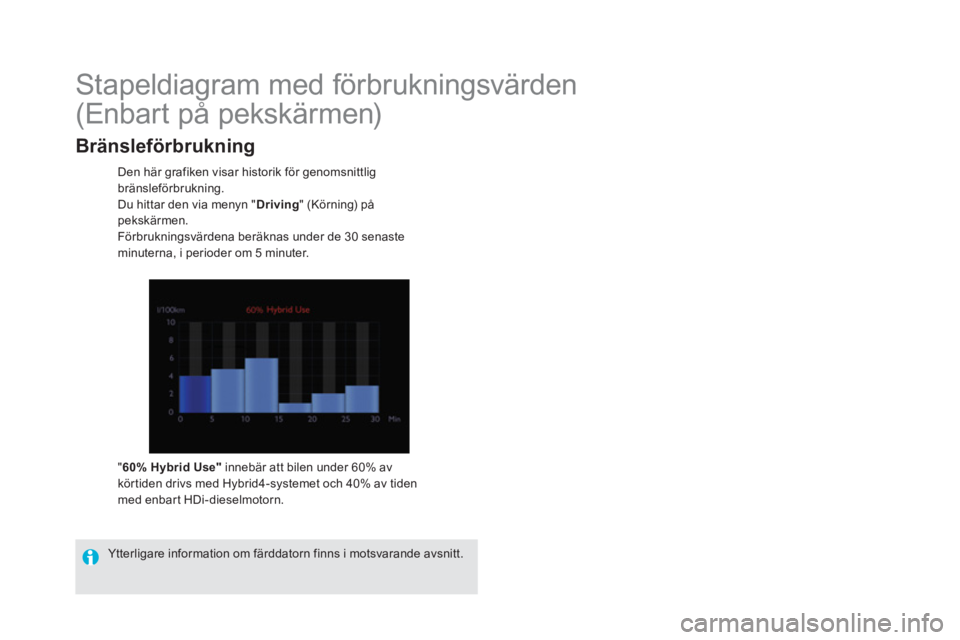

Stapeldiagram med förbrukningsvärden
(Enbart på pekskärmen)


Den här grafiken visar historik för genomsnittlig
bränsleförbrukning.
Du hittar den via menyn " Driving
" (Körning) på
pekskärmen.
Förbrukningsvärdena beräknas under de 30 senaste
minuterna, i perioder om 5 minuter.

" 60% Hybrid Use"
innebär att bilen under 60% av
körtiden drivs med Hybrid4-systemet och 40% av tiden
med enbart HDi-dieselmotorn.

Ytterligare information om färddatorn finns i motsvarande avsnitt.



Bränsleförbrukning

13Hybrid4-systemet

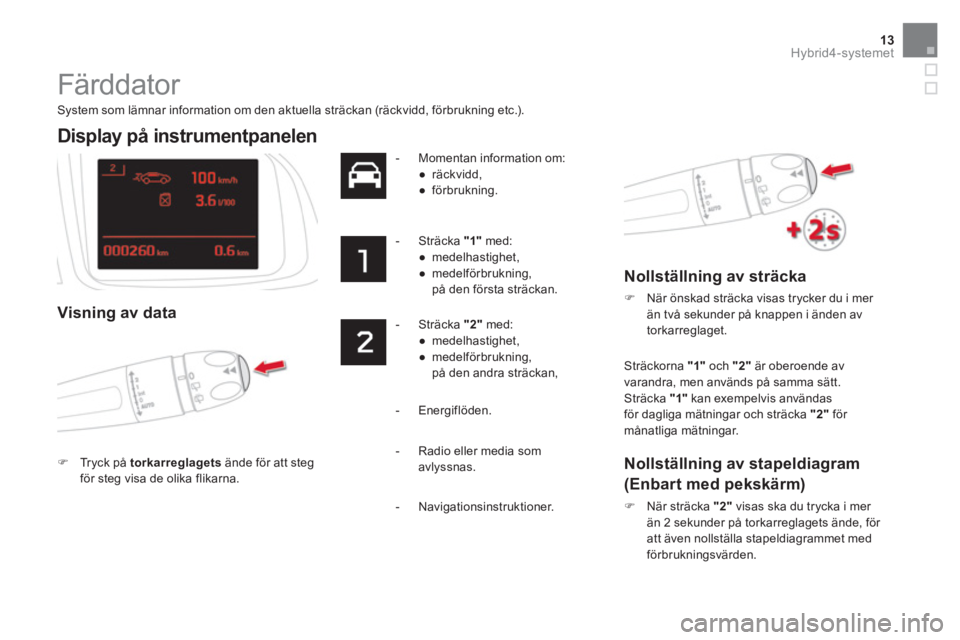

Färddator


System som lämnar information om den aktuella sträckan (räckvidd, förbrukning etc.).












Display på instrumentpanelen



Visning av data



)
Tryck på torkarreglagets
ände för att steg
för steg visa de olika flikarna.



- Momentan information om:


●
räckvidd,

●
förbrukning.





- Sträcka "1"
med:


●
medelhastighet,

●
medelförbrukning,
på den första sträckan.





- Sträcka "2"
med:


●
medelhastighet,

●
medelförbrukning,
på den andra sträckan,


Sträckorna "1"
och "2"
är oberoende av
varandra, men används på samma sätt.
Sträcka "1"
kan exempelvis användas
för dagliga mätningar och sträcka "2"
för
månatliga mätningar.


- Energiflöden.


Nollställning av sträcka



)
När önskad sträcka visas trycker du i mer
än två sekunder på knappen i änden av
torkarreglaget.



Nollställning av stapeldiagram
(Enbart med pekskärm)



)
När sträcka "2"
visas ska du trycka i mer
än 2 sekunder på torkarreglagets ände, för
att även nollställa stapeldiagrammet med
förbrukningsvärden.


- Radio eller media som
avlyssnas.

- Navigationsinstruktioner.

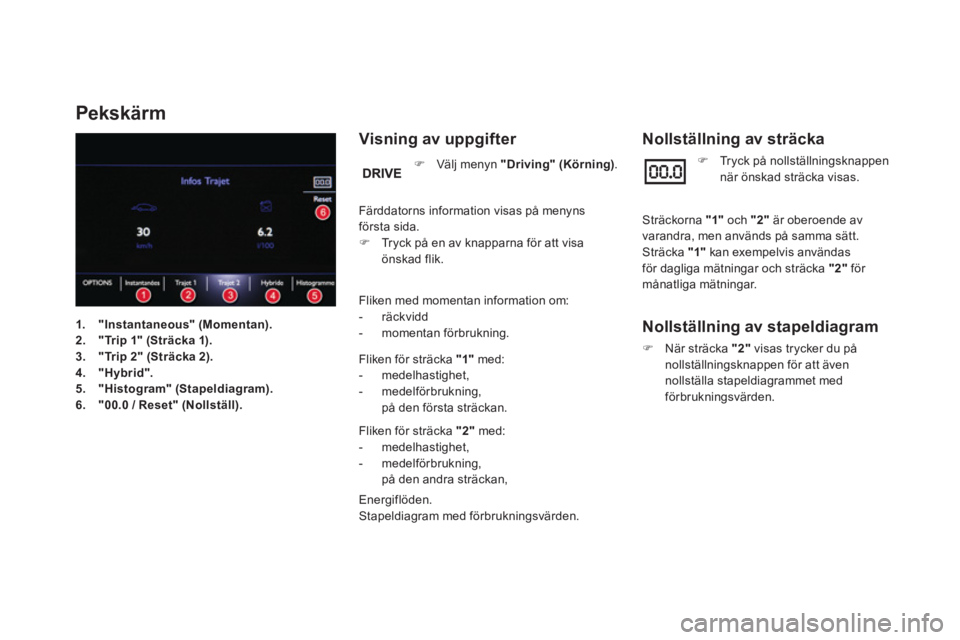

Pekskärm


Visning av uppgifter


Fliken med momentan information om:


- räckvidd

- momentan förbrukning.


Fliken för sträcka "1"
med:


- medelhastighet,

- medelförbrukning,
på den första sträckan.


Fliken för sträcka "2"
med:


- medelhastighet,

- medelförbrukning,
på den andra sträckan,


Energiflöden.
Stapeldiagram med förbrukningsvärden.




Nollställning av sträcka



)
Välj menyn "Driving" (Körning)
.
Färddatorns information visas på menyns
första sida.


)
Tryck på en av knapparna för att visa
önskad flik.


)
Tryck på nollställningsknappen
när önskad sträcka visas.
Sträckorna "1"
och "2"
är oberoende av
varandra, men används på samma sätt.
Sträcka "1"
kan exempelvis användas
för dagliga mätningar och sträcka "2"
för
månatliga mätningar.


Nollställning av stapeldiagram



)
När sträcka "2"
visas trycker du på
nollställningsknappen för att även
nollställa stapeldiagrammet med
förbrukningsvärden.




1.
"Instantaneous" (Momentan).


2.
"Trip 1" (Sträcka 1).


3.
"Trip 2" (Sträcka 2).


4.
"Hybrid".


5.
"Histogram" (Stapeldiagram).


6.
"00.0 / Reset" (Nollställ).

43Vanliga frågor

Förbrukningsekonomi / Bränsle



Frågor



Svar


Hur gör man för att optimera bränsleförbrukningen? Använd läge AUTO
för att alltid välja den optimala energikällan, som bör användas för att
minska bränsleförbrukningen.
För att få ut mesta möjliga av hybridsystemet måste körstilen anpassas efter bilens
speciella egenskaper. Det gäller exempelvis att i god tid lyfta foten från gaspedalen
snarare än att bromsa när farten ska sänkas (när man kör in i tätorter, stopp vid trafikljus
och stoppskyltar osv.).
Var för lyckas jag inte sänka bränsleförbrukningen
fastän jag ofta kör i ZEV
-läget (Zero Emission Vehicle)? Det är inte ZEV
-läget utan AUTO
-läget som är bäst lämpat för att minska
bränsleförbrukningen, eftersom bilen då alltid väljer den mest optimala ”energikällan”.

ZEV
-läget (100 % elektriskt drivläge) kan i vissa fall minska bränsleförbrukningen. Men
laddningen av högspänningsbatteriet kräver energi.
Där för råder vi dig att oftast välja AUTO
-läget.
Var för visar stapeldiagrammet över förbrukningen
ibland värden på 10 l / 100 km, vid körning i stadstrafik? Vid köbildning kan förbrukningsgrafiken ibland visa höga värden, men eftersom sträckan
som körts är kort påverkas medelförbrukningen inte så mycket.
I stadstrafik kommer din Hybrid4-bil att ha en lägre förbrukning än en bil med enbart
förbränningsmotor.
Var för är batteriet sällan maximalt laddat? Det är normalt att batteriet är delvis laddat (i snitt 4 – 5 segment i AUTO
-läget).
Det innebär att du fortfarande har marginal att kunna åter vinna ”gratis energi”, under
fartminskningsfaser.
Var för får jag så många varningsmeddelanden om låg
bränslenivå när bilen har nått reser vnivån? Det är för att uppmana dig att snabbt tanka fullt och undvika en situation där du inte kan
köra med enbart elmotorn.

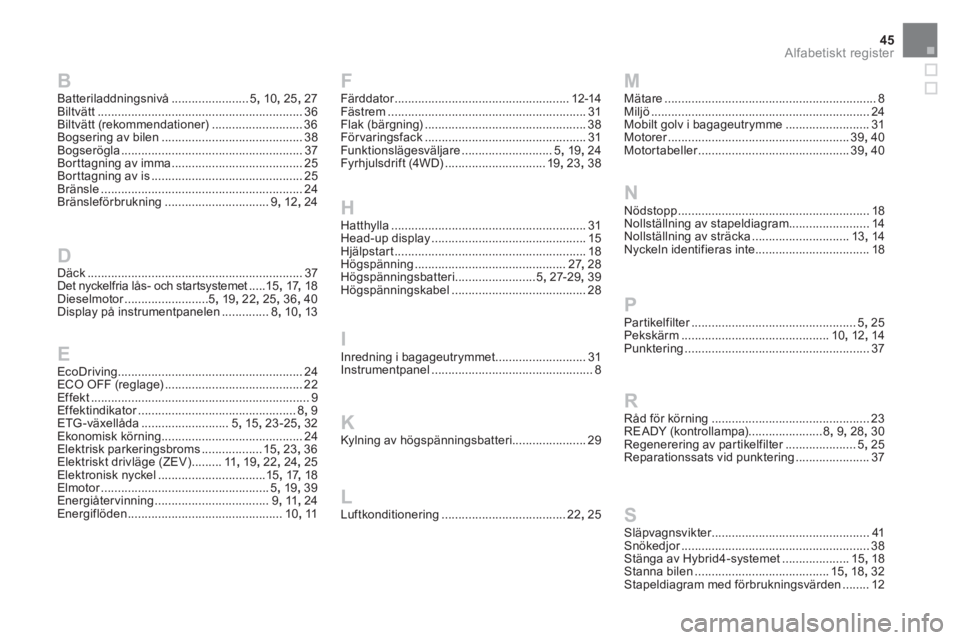

45Alfabetiskt register
Batteriladdningsnivå ....................... 5, 10, 25, 27
Biltvätt ............................................................. 36
Biltvätt (rekommendationer) ........................... 36
Bogsering av bilen .......................................... 38
Bogserögla ...................................................... 37
Borttagning av imma ....................................... 25
Borttagning av is ............................................. 25
Bränsle ............................................................ 24
Bränsleförbrukning ............................... 9, 12, 24
Däck ................................................................ 37
Det nyckelfria lås- och startsystemet .....15, 17, 18
Dieselmotor .........................5, 19, 22, 25, 36, 40
Display på instrumentpanelen .............. 8, 10, 13
EcoDriving ....................................................... 24
ECO OFF (reglage) ......................................... 22
Effekt ................................................................. 9
Effektindikator ............................................... 8, 9
ETG -växellåda .......................... 5, 15, 23-25, 32
Ekonomisk körning .......................................... 24
Elektrisk parkeringsbroms .................. 15, 23, 36
Elektriskt drivläge (ZEV) ......... 11, 19, 22, 24, 25
Elektronisk nyckel ................................15, 17, 18
Elmotor .................................................. 5, 19, 39
Energiåter vinning .................................. 9, 11, 24
Energiflöden .............................................. 10, 11Inredning i bagageutrymmet ........................... 31
Instrumentpanel ................................................ 8Mätare ............................................................... 8
Miljö ................................................................. 24
Mobilt golv i bagageutrymme ......................... 31
Motorer ...................................................... 39, 40
Motortabeller ............................................. 39, 40
Hatthylla .......................................................... 31
Head-up display .............................................. 15
Hjälpstart ......................................................... 18
Högspänning ............................................. 27, 28
Högspänningsbatteri ........................5, 27-29, 39
Högspänningskabel ........................................ 28 Färddator .................................................... 12-14
Fästrem ........................................................... 31
Flak (bärgning) ................................................ 38
För varingsfack ................................................ 31
Funktionslägesväljare ........................... 5, 19, 24
Fyrhjulsdrift (4WD) .............................. 19, 23, 38
Nödstopp ......................................................... 18
Nollställning av stapeldiagram........................ 14
Nollställning av sträcka ............................. 13, 14
Nyckeln identifieras inte .................................. 18
Råd för körning ............................................... 23
READY (kontrollampa)...................... 8, 9, 28, 30
Regenerering av partikelfilter ..................... 5, 25
Reparationssats vid punktering ...................... 37
Luftkonditionering ..................................... 22, 25 Kylning av högspänningsbatteri...................... 29Partikelfilter ................................................. 5, 25
Pekskärm ............................................ 10, 12, 14
Punktering ....................................................... 37
Släpvagnsvikter ............................................... 41
Snökedjor ........................................................ 38
Stänga av Hybrid4-systemet .................... 15, 18
Stanna bilen ........................................ 15, 18, 32
Stapeldiagram med förbrukningsvärden ........ 12
B
D
EI
K
LM F
HN
P
R
S
