diagram CITROEN DS5 HYBRID 2016 InstruktionsbØger (in Danish)

008 003
004
010

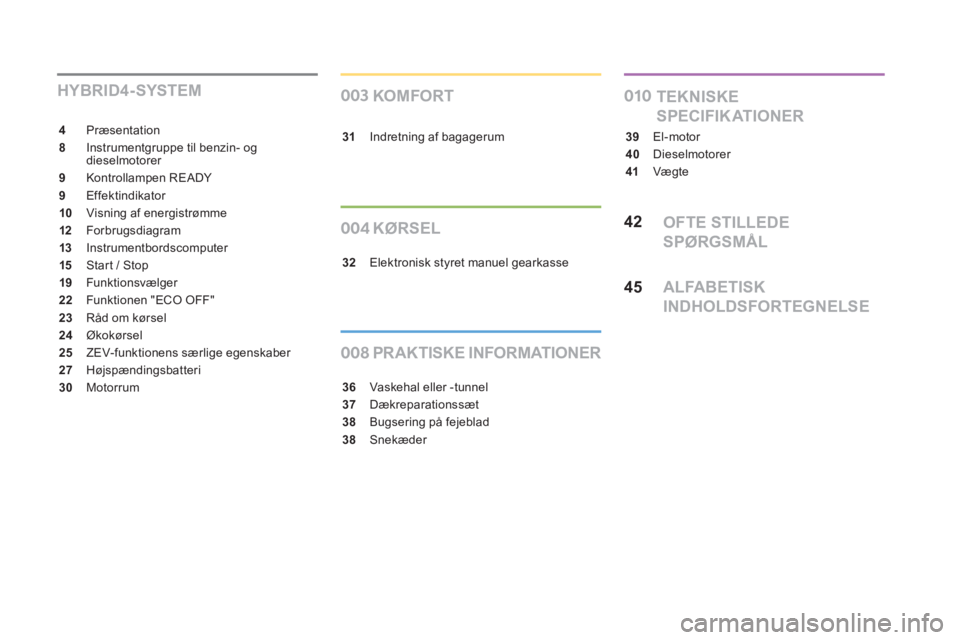

ALFABETISK
INDHOLDSFORTEGNELSE45
4 Præsentation
8 Instrumentgruppe til benzin- og
dieselmotorer
9 Kontrollampen READY
9 Ef fektindikator
10 Visning af energistrømme
12 Forbrugsdiagram
13 Instrumentbordscomputer
15 Start / Stop
19 Funktionsvælger
22 Funktionen " ECO OFF"
23 Råd om kørsel
24 Økokørsel
25 ZEV-funktionens særlige egenskaber
27 Højspændingsbatteri
30 Motorrum
HYBRID4-SYSTEM
PR AKTISKE INFORMATIONER KOMFORT
KØRSEL
36 Vaskehal eller -tunnel
37 Dækreparationssæt
38 Bugsering på fejeblad
38 Snekæder
TEKNISKE
SPECIFIKATIONER
39 El-motor
40 Dieselmotorer
41 Vægte
OFTE STILLEDE
SPØRGSMÅL42
31 Indretning af bagagerum
32 Elektronisk styret manuel gearkasse

Forbrugsdiagram
(Kun på berøringsskærm)


Denne grafik viser historikken over det gennemsnitlige
brændstofforbrug.
Den er tilgængelig via berøringsskærmens menu
"Driving" (kørsel)

Dette forbrug beregnes ud fra seneste 30 minutter i
perioder af 5 minutter.


"60% Hybrid Use"
svarer til 60% af kørselstiden er kørt
vha. Hybrid4-systemet og 40% af tiden vha. HDi-motoren
alene.

For yderligere oplysninger om instrumentbordscomputeren, se
det pågældende afsnit.



Brændstofforbrug

13Hybrid4-system

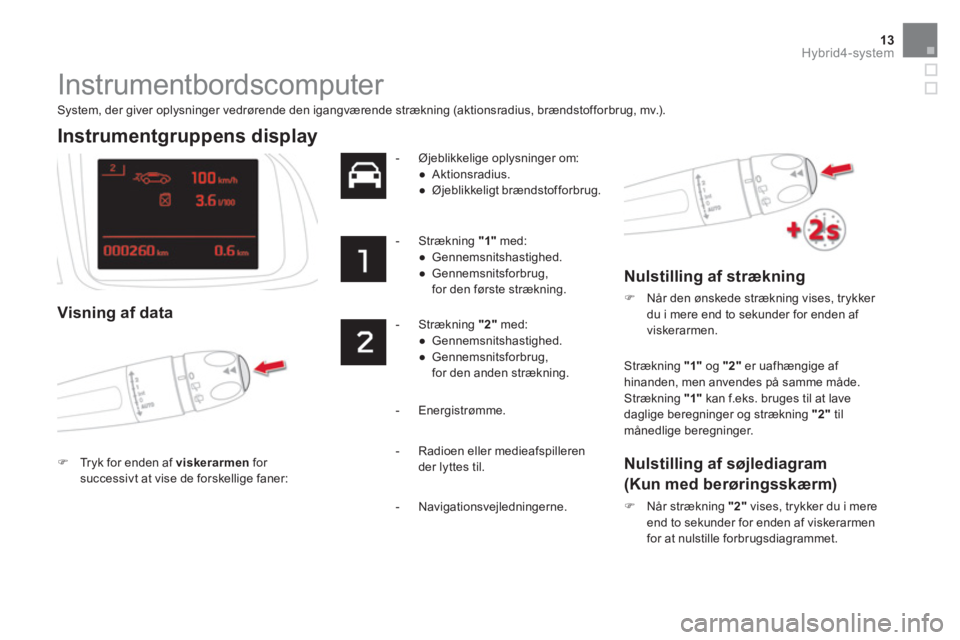

Instrumentbordscomputer


System, der giver oplysninger vedrørende den igangværende strækning (aktionsradius, brændstofforbrug, mv.).












Instrumentgruppens display



Visning af data



)
Tryk for enden af viskerarmen
for
successivt at vise de forskellige faner:



- Øjeblikkelige oplysninger om:


●
Aktionsradius.

●
Øjeblikkeligt brændstofforbrug.





- Strækning "1"
med:


●
Gennemsnitshastighed.

●
Gennemsnitsforbrug,
for den første strækning.





- Strækning "2"
med:


●
Gennemsnitshastighed.

●
Gennemsnitsforbrug,
for den anden strækning.


Strækning "1"
og "2"
er uafhængige af
hinanden, men anvendes på samme måde.
Strækning "1"
kan f.eks. bruges til at lave
daglige beregninger og strækning "2"
til
månedlige beregninger.


- Energistrømme.


Nulstilling af strækning



)
Når den ønskede strækning vises, trykker
du i mere end to sekunder for enden af
viskerarmen.



Nulstilling af søjlediagram
(Kun med berøringsskærm)



)
Når strækning "2"
vises, trykker du i mere
end to sekunder for enden af viskerarmen
for at nulstille forbrugsdiagrammet.


- Radioen eller medieafspilleren
der lyttes til.

- Navigationsvejledningerne.

Berøringsskærm


Visninger af data


Fanen med øjeblikkelige oplysninger om:


- Aktionsradius.

- Øjeblikkeligt forbrug.


Fanen for strækning "1"
med:


- Gennemsnitshastigheden

- Gennemsnitsforbrug,
for den første strækning.


Fanen for strækning "2"
med:


- Gennemsnitshastigheden

- Gennemsnitsforbrug,
for den anden strækning.


Energistrømme.
Forbrugsdiagram.




Nulstilling af strækning



)
Vælg menuen "Driving"
(kørsel)
.
Oplysninger fra instrumentbordscomputeren
vises på den første side i menuen.


)
Tryk på en af tasterne for at få vist den
ønskede fane.


)
Når den ønskede strækning
vises, trykker du på
nulstillingstasten.
Strækning "1"
og "2"
er uafhængige af
hinanden, men anvendes på samme måde
Strækning "1"
kan f.eks. bruges til at lave
daglige beregninger og strækning "2"
til
månedlige beregninger.


Nulstilling af søjlediagram



)
Når strækning "2"
vises, trykker du på
nulstillingstasten for også at nulstille
forbrugsdiagrammet.




1.
"Instantaneous" (øjebliksdata).


2.
"Trip 1" (strækning 1).


3.
"Trip 2" (strækning 2).


4.
"Hybrid".


5.
"Histogram".


6.
"00.0 / Reset" (nulstil).

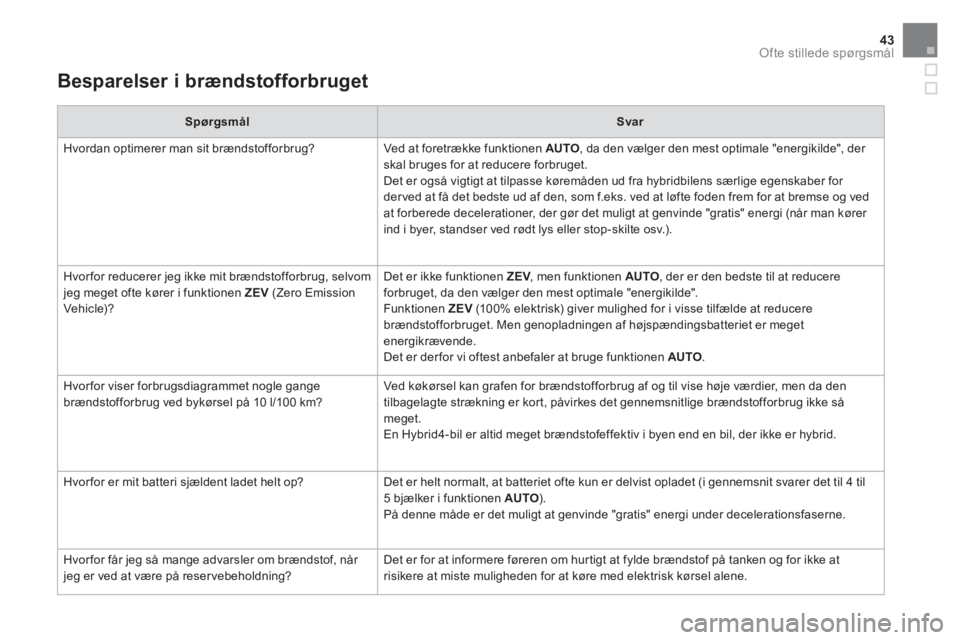

43Ofte stillede spørgsmål

Besparelser i brændstofforbruget



Spørgsmål



Svar


Hvordan optimerer man sit brændstofforbrug? Ved at foretrække funktionen AUTO
, da den vælger den mest optimale "energikilde", der
skal bruges for at reducere forbruget.
Det er også vigtigt at tilpasse køremåden ud fra hybridbilens særlige egenskaber for
der ved at få det bedste ud af den, som f.eks. ved at løfte foden frem for at bremse og ved
at forberede decelerationer, der gør det muligt at genvinde "gratis" energi (når man kører
ind i byer, standser ved rødt lys eller stop-skilte osv.).
Hvor for reducerer jeg ikke mit brændstofforbrug, selvom
jeg meget ofte kører i funktionen ZEV
(Zero Emission
Vehic le)? Det er ikke funktionen ZEV
, men funktionen AUTO
, der er den bedste til at reducere
forbruget, da den vælger den mest optimale "energikilde".
Funktionen ZEV
(100% elektrisk) giver mulighed for i visse tilfælde at reducere
brændstofforbruget. Men genopladningen af højspændingsbatteriet er meget
energikrævende.
Det er der for vi oftest anbefaler at bruge funktionen AUTO
.
Hvor for viser forbrugsdiagrammet nogle gange
brændstofforbrug ved bykørsel på 10 l/100 km? Ved køkørsel kan grafen for brændstofforbrug af og til vise høje værdier, men da den
tilbagelagte strækning er kort, påvirkes det gennemsnitlige brændstofforbrug ikke så
meget.
En Hybrid4-bil er altid meget brændstofeffektiv i byen end en bil, der ikke er hybrid.
Hvor for er mit batteri sjældent ladet helt op? Det er helt normalt, at batteriet ofte kun er delvist opladet (i gennemsnit svarer det til 4 til
5 bjælker i funktionen AUTO
).
På denne måde er det muligt at genvinde "gratis" energi under decelerationsfaserne.
Hvor for får jeg så mange advarsler om brændstof, når
jeg er ved at være på reser vebeholdning? Det er for at informere føreren om hurtigt at fylde brændstof på tanken og for ikke at
risikere at miste muligheden for at køre med elektrisk kørsel alene.

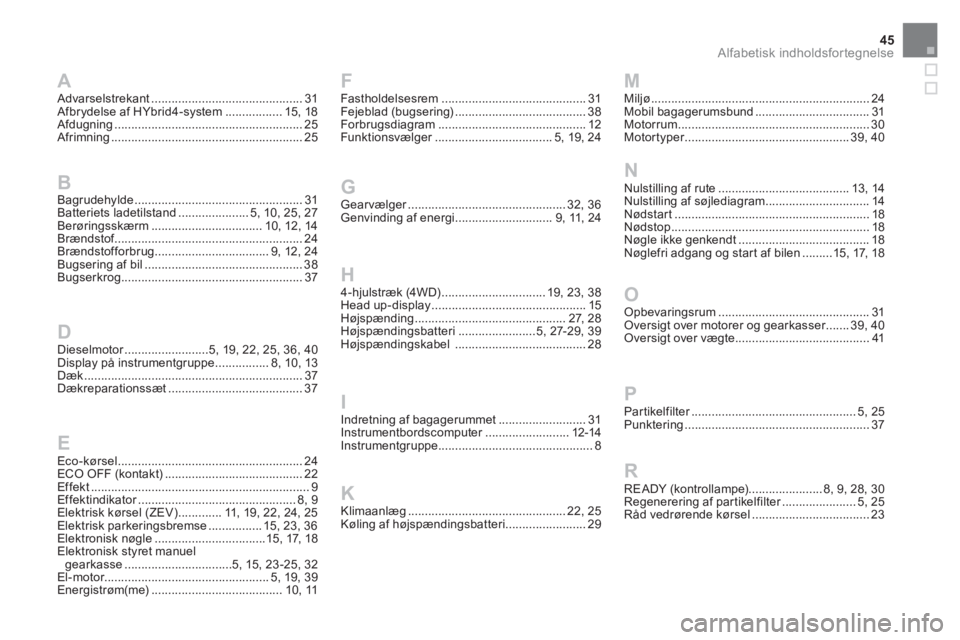

45Alfabetisk indholdsfortegnelse
Advarselstrekant ............................................. 31
Afbrydelse af HYbrid4-system ................. 15, 18
Afdugning ........................................................ 25
Afrimning ......................................................... 25
Bagrudehylde .................................................. 31
Batteriets ladetilstand ..................... 5, 10, 25, 27
Berøringsskærm ................................. 10, 12, 14
Brændstof ........................................................ 24
Brændstofforbrug .................................. 9, 12, 24
Bugsering af bil ............................................... 38
Bugserkrog ...................................................... 37
Dieselmotor .........................5, 19, 22, 25, 36, 40
Display på instrumentgruppe ................ 8, 10, 13
Dæk ................................................................. 37
Dækreparationssæt ........................................ 37Gear vælger ............................................... 32, 36
Genvinding af energi ............................. 9, 11, 24
Klimaanlæg ............................................... 22, 25
Køling af højspændingsbatteri ........................ 29 Eco-kørsel ....................................................... 24
ECO OFF (kontakt) ......................................... 22
Effekt ................................................................. 9
Effektindikator ............................................... 8, 9
Elektrisk kørsel (ZEV) ............. 11, 19, 22, 24, 25
Elektrisk parkeringsbremse ................ 15, 23, 36
Elektronisk nøgle .................................15, 17, 18
Elektronisk styret manuel
gearkasse ................................5, 15, 23 -25, 32
El-motor................................................. 5, 19, 39
Energistrøm(me) ....................................... 10, 11Fastholdelsesrem ........................................... 31
Fejeblad (bugsering) ....................................... 38
Forbrugsdiagram ............................................ 12
Funktionsvælger ................................... 5, 19, 24Miljø ................................................................. 24
Mobil bagagerumsbund .................................. 31
Motorrum ......................................................... 30
Motortyper ................................................. 39, 40
Nulstilling af rute ....................................... 13, 14
Nulstilling af søjlediagram ............................... 14
Nødstart .......................................................... 18
Nødstop ........................................................... 18
Nøgle ikke genkendt ....................................... 18
Nøglefri adgang og start af bilen .........15, 17, 18
Partikelfilter ................................................. 5, 25
Punktering ....................................................... 37 Indretning af bagagerummet .......................... 31
Instrumentbordscomputer ......................... 12-14
Instrumentgruppe .............................................. 8 4-hjulstræk (4WD) ............................... 19, 23, 38
Head up-display .............................................. 15
Højspænding ............................................. 27, 28
Højspændingsbatteri ....................... 5, 27-29, 39
Højspændingskabel ....................................... 28Opbevaringsrum ............................................. 31
Oversigt over motorer og gearkasser ....... 39, 40
Oversigt over vægte ........................................ 41
READY (kontrollampe) ...................... 8, 9, 28, 30
Regenerering af partikelfilter ...................... 5, 25
Råd vedrørende kørsel ................................... 23A
B
DG
H
I
K EFM
N
O
P
R
