ABS CITROEN JUMPER 2012 Eksploatavimo vadovas (in Lithuanian)

3
TURINY
S
Turinys
5. SAUGUMAS 93-1116. PAPILDOMAĮRANGA 112-115
7. TIKRINIMAI116-123
8. SKUBI PAGALBA 124-140
9. TECHNINĖCHARAKTERISTIKA141-154A
Stovėjimo stabdys 93Avarinė signalizacija 93Garsinis signalas 94ABS 94AFU 94ASR ir ESP 95Fiksuotasgreičio ribotuvas 97Saugos diržai 98Oro pagalvės 101Keleivio oro pagalvėsatjungimas 102Vaikų sėdynės 104Sėdynės ISOFIX 106
Priekabos vilkimas 112Stogo bagažinė 114Kita papildoma įranga 114
Variklio gaubtoatidarymas116Variklio skyrius 117Lygiai 118Tikrinimai 120Degalai 123
Akumuliatorius 124Rato keitimas 126Padangos sutaisymokomplektas 129Lemputės pakeitimas 131Saugiklio pakeitimas 135Stiklo valytuvo šluostikliopakeitimas 139Automobilio vilkimas 140
Matmenys 142Variklių duomenys 149Svorio duomenys 150Identifi kacijosduomenys 154
10. IŠDĖSTYMAS 155-159
Išorė 155Vairavimo pultas 156Vidus 158Charakteristika. Priežiūra 159

Galinėse vietose įtaisomos
vaikų sėdynės.

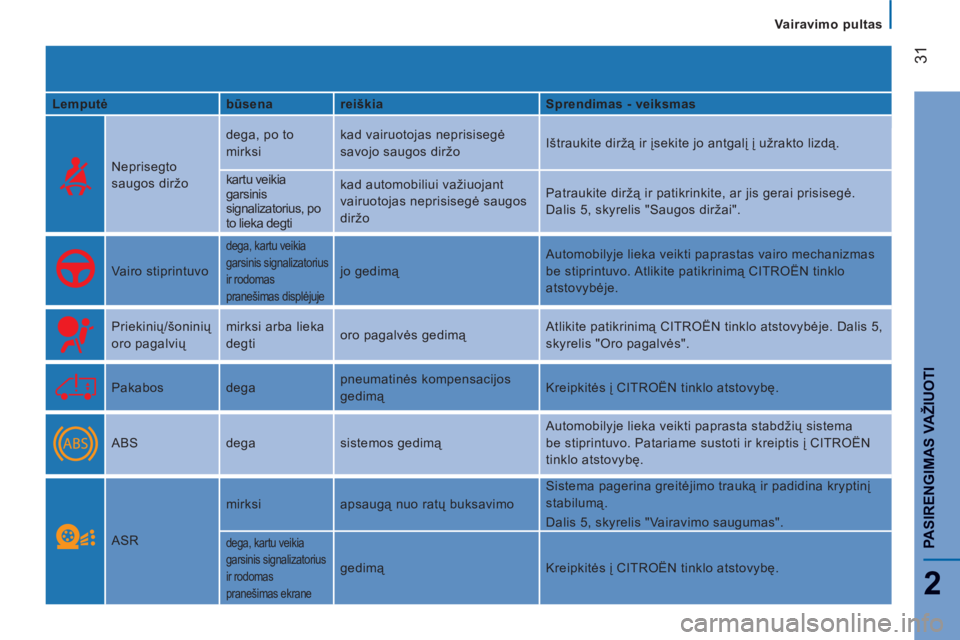

Vairavimo pultas
31
2
PASIRENGIMAS VAŽIUOTI

Lemputė
būsena
reiškia
Sprendimas - veiksmas
Neprisegto
saugos diržo dega, po to
mirksi kad vairuotojas neprisisegė
savojo saugos diržo Ištraukite diržą ir įsekite jo antgalį į užrakto lizdą.
kartu veikia
garsinis
signalizatorius, po
to lieka degti kad automobiliui važiuojant
vairuotojas neprisisegė saugos
diržo Patraukite diržą ir patikrinkite, ar jis gerai prisisegė.
Dalis 5, skyrelis "Saugos diržai".
Vairo stiprintuvo

dega, kartu veikia
garsinis signalizatorius
ir rodomas
pranešimas displėjuje

jo gedimą Automobilyje lieka veikti paprastas vairo mechanizmas
be stiprintuvo. Atlikite patikrinimą CITROËN tinklo
atstovybėje.
Priekinių/šoninių
oro pagalvių mirksi arba lieka
degti oro pagalvės gedimą Atlikite patikrinimą CITROËN tinklo atstovybėje. Dalis 5,
skyrelis "Oro pagalvės".
Pakabos dega pneumatinės kompensacijos
gedimą Kreipkitės į CITROËN tinklo atstovybę.
ABS dega sistemos gedimą Automobilyje lieka veikti paprasta stabdžių sistema
be stiprintuvo. Patariame sustoti ir kreiptis į CITROËN
tinklo atstovybę.
ASR mirksi apsaugą nuo ratų buksavimo Sistema pagerina greitėjimo trauką ir padidina kryptinį
stabilumą.
Dalis 5, skyrelis "Vairavimo saugumas".
dega, kartu veikia
garsinis signalizatorius
ir rodomas
pranešimas ekrane
gedimą Kreipkitės į CITROËN tinklo atstovybę.

94

Vairavimo saugumas


GARSINIS SIGNALAS

Paspauskite vairo vidurį.
RATŲ ANTIBLOKAVIMO SISTEMA (ABS - REF)

Sistemos ABS ir REF (elektroninis stabdymo
skirstytuvas) pagerina jūsų automobilio
stabilumą ir valdomumą stabdant, ypač
važiuojant pažeista arba slidžia kelio danga.
ABS apsaugo nuo ratų blokavimosi, o
REF garantuoja bendrą stabdymo slėgio
skirstymą kiekvienam ratui.

AVARINIO STABDYMO SUSTIPRINIMO
SISTEMA (AFU)
Ši sistema pavojaus atveju pagreitina
reikiamą stabdžių paspaudimą; spauskite
stabdį stipriai, jo neatleisdami.
Ji įsijungia priklausomai nuo stabdžių pedalo
paspaudimo greičio.
Tai pajuntama pasikeitusiu stabdžių pedalo
pasipriešinimu.
Norėdami, kad avarinio stabdymo
sustiprinimo sistema veiktų ilgiau, palaikykite
paspaudę stabdžių pedalą.

Tinkamas naudojimas

Antiblokavimo įrenginys ima veikti
automatiškai, kai atsiranda pavojus
užsiblokuoti ratams. Jis nepagreitina
stabdymo.
Važiuojant labai slidžiu keliu (padengtu
ledu, išpilta alyva ir pan.) ABS gali pailginti
stabdymo kelią. Prireikus stabdyti avarinėje
situacijoje staigiai ir stipriai nuspauskite
stabdžių pedalą ir neatleiskite spaudimo,
netgi kai važiuojate slidžiu keliu; taip jūs
galėsite tęsti manevrą automobiliu, kad
galėtumėte išvengti kliūties.
Normaliai veikiant ABS sistemai gali būti
juntama lengva stabdžių pedalo vibracija.
Prieš keisdami ratus (padangas ir ratlankius)
pasirūpinkite, kad jie atitiktų gamyklos
standartus. Užsidegusi ši lemputė rodo, kad
ABS sistemoje atsirado gedimų,
galinčių sutrikdyti automobilio
valdymą jį stabdant.
Užsidegusi ši lemputė, sujungta
su stabdžių kontroline lempute,
rodo elektroninio stabdymo
skirstytuvo gedimą, galintį
sutrikdyti automobilio valdymą jį
stabdant.

Būtina sustoti.
Abiem atvejais kreipkitės į CITROËN tinklo
atstovybę.

95
5
Vairavimo saugumas
SAUGUMA
S
RATŲ APSAUGA NUO BUKSAVIMO (ASR) IR DINAMINĖ STABILUMOŲ
KONTROLĖ (ESP)
()
Šios sistemos yra sujungtos su ABS sistema
ir ją papildo.
ASR yra įrenginys, kuris padeda išlaikyti
optimalią automobilio trauką akceleruojant ir
išvengti valdymo kontrolės praradimo.
Ši sistema pagerina automobilio judėjimą,
veikdama varomųjų ratų stabdžius ir variklį
ir apsaugodama automobilį nuo buksavimo.
Ji taip pat pagerina kryptinį stabilumą
automobiliui įsibėgėjant.
ESP sistema padeda išlaikyti slystančio
automobilio kryptį nesukiojant vairo. Kai atsiranda skirtumas tarp trajektorijos,
kuria juda automobilis, ir tos, kuria
nori važiuoti vairuotojas, sistema ESP
automatiškai veikia vieno ar kelių ratų
stabdžius ir variklį taip, kad automobilis
važiuotų norima trajektorija.

Esant išimtinėms sąlygoms (norint pajudėti
automobiliui užstrigus purve, sniege,
smėlyje ir pan.) gali būti reikalinga atjungti
sistemą ASR, kad ratai galėtų buksuoti ir
taip iš naujo pasiekti sukibimą.


Sistemų ASR ir ESP veikimas

Kai ima veikti sistema ASR arba
ESP, mirksi ši diodinė lemputė. Paspauskite šį jungiklį.
Užsidega diodinė lemputė: sistema ASR
nustoja kontroliuoti variklio veikimą, bet lieka
įjungta stabdžių kontrolė.
Veikimo sutrikimai

Kai atsiranda sistemos ASR
veikimo sutrikimų, ima mirksėti
ši lemputė, įsijungia garsinis
signalizatorius, o displėjuje
pasirodo pranešimas.

11
3
6
Priekabos vilkimas
PAPILDOMA
ĮRANG
A

Variklio aušinimas:
velkant priekabą į kalną
kyla variklio aušinimo skysčio temperatūra.
Kadangi ventiliatorius elektrinis, jo veikimas
nepriklauso nuo variklio veikimo režimo.
Taigi važiuokite aukštesnėmis pavaromis,
sulėtinę variklio veikimą ir sumažinę greitį.
Šiaip ar taip, visada stebėkite variklio
aušinimo skysčio temperatūrą.
Padangos:
tikrinkite velkančiojo
automobilio padangų (žr. 9 dalies
skyrelį "Identifikacijos duomenys") ir
priekabos padangų oro slėgį pagal
rekomenduojamas normas.
Mes jums rekomenduojame naudoti
originalius CITROËN prikabinimo įtaisus
ir laidų jungtis, kurie yra pritaikyti jūsų
automobilio konstrukcijai, taip pat
rekomenduojame šio įtaiso montavimą
patikėti CITROËN tinklo atstovybei.
Jei prikabinimo įtaisas yra montuojamas
ne CITROËN tinklo atstovybėje, jis būtinai
turi būti montuojamas naudojant esamas
elektros jungtis, įrengtas automobilio gale, ir
tai turi būti daroma laikantis įtaiso gamintojo
instrukcijos.
Tinkamas naudojimasis

Kai kuriais ypatingais atvejais (velkant
maksimaliai krautą priekabą į statų kalną
ir esant aukštai oro temperatūrai), variklis
automatiškai riboja savo galingumą.
Tokiu atveju automatiškai išsijungus oro
kondicionieriui atgaunamos variklio galios.
Užsidegus variklio aušinimo
skysčio kontrolinei lemputei,
kaip galima greičiau sustokite ir
išjunkite variklį.
Žr. 7 dalies skyrelį "Lygiai".
Stabdžiai:
velkant priekabą pailgėja
stabdymo kelias. Važiuokite sumažintu
greičiu, laiku perjunkite žemesnes pavaras,
stabdykite palengva didindami spaudimą.

Šoninis vėjas:
velkant padidėja šoninio
vėjo poveikis. Vairuokite atidžiai, važiuokite
sumažintu greičiu.

ABS:
sistema kontroliuoja tik automobilį,
o ne priekabą.

Pastatymo atbulomis pagalba:
kai
velkama priekaba, pastatymo pagalba
neveikia.

Saugiklio pakeitimas

136

SAUGIKLIAI ANT VAIRUOTOJO PUSĖS PRIEKINIO SKYDO

- Atsukite varžtelius ir nulenkite blokelį, kad galėtumėte pasiekti saugiklius.


Saugikliai


A (amperai)


Paskirtis



12


7,5
Dešinysis artimųjų šviesų žibintas.


13


7,5
Kairysis artimųjų šviesų žibintas.


31


5
Relės maitinimas.


32


7,5
Plafono apšvietimas.


33


20
Akumuliatoriaus jutiklis.


34


20
Mikroautobusui skirtas vidaus apšvietimas. Avarinė signalizacija.


36


10
Automagnetola. Diagnostikos lizdas. Signalizacios sirena. Papildomo programuojamojo šildymo jungikliai.
Oro kondicionieriaus jungikliai. Tachografas. Akumuliatorius.


37


7,5
Stop signalo kontaktinis jungiklis. Trečiasis stabdymo signalo žibintas. Prietais
ų skydelis.


38


20
Centrinio užrakto jungiklis.


42


5
ABS jutiklis ir procesorius. ASR jutiklis. ESP jutiklis. Stabdymo signalo kontaktinis jungiklis.


43


20
Priekinio stiklo valytuvo varikliukas.


47


20
Vairuotojo pusės stiklo kėliklio varikliukas.


48


20
Keleivio pusės stiklo kėliklio varikliukas.


49


5
Automagnetola. Valdymo pulto jungikliai.


50


7,5
Oro pagalvių ir įtempiklių valdymo blokelis.


51


5
Tachografas. Greičio reguliatorius. Oro kondicionieriaus jungikliai. Atbulinės eigos žibintai. Vandens
susikaupimo dyzeline jutiklis.


53


7,5
Prietaisų skydelis.


89


-
Nenaudojamas.


90


7,5
Kairysis tolimųjų šviesų žibintas.


91


7,5
Dešinysis tolimųjų šviesų žibintas.


92


7,5
Kairysis rūko žibintas.


93


7,5
Dešinysis rūko žibintas.

Saugiklio pakeitimas

138


SAUGIKLIAI VARIKLIO SKYRIUJE

- Atsukite veržles ir nulenkite blokelį, kad
galėtumėte pasiekti saugiklius.

Saugikliai



A (amperai)


Paskirtis


1


40
ABS siurblio maitinimas.


2


50
Dyzelino pašildymo valdymo blokelis.


3


30
Apsaugos signalizacijos kontaktinis jungiklis.


4


30
Žibintų plautuvo siurblys.


8


40
Salono ventiliatoriaus įrenginys.


9


15
Galinis 12 V lizdas.


10


15
Garsinis signalas.


14


15
Priekinis 12 V lizdas.


15


10
Cigarečių žiebtuvas.


20


30
Stiklų plautuvo siurblys.


21


15
Degalų siurblio maitinimas.


24


15


Papildomas skydelis greitosios pagalbos automobilio modifi kacijai. Veidrodžiai.



30


15
Šerkšno nutirpdymo funkcija.

155


Išorė
10
IŠDĖSTYMA
S
IŠORĖ
Galiniai žibintai, posūkių rodikliai, 3-iasisstabdymo signalo žibintas, rūko žibintai 34, 42, 131, 134
Kairioji pusė:degalų bako kamštis 123 Degalų tiekimo nutraukimas 123
Įkrovos erdvė 70-71 Galinės durys 26
Numerio ženklo apšvietimas 134
Pastatymo pagalba 78

Atsarginis ratas, keltuvas, ratopakeitimas, įrankiai, padangos sutaisymo komplektas 126-130 Padangos pripūtimas, oro slėgis 154
Vilkimas, pakėlimas 140 Prikabinimo įtaisas, rutulys 11 2-11 3

Matmenys 142-148

Papildoma įranga 114-115 Stogo bagažinė 11 4
Stabdžiai, jų trinkelės 118, 120 ABS, REF 94 AFU 94 ASR, ESP 95-96
Padangos, jų pripūtimas 154
Pneumatinė pakaba 81

Raktas, nuotolinis valdymas,jo elementas 20-22 Užvedimas 39-40
Centrinis užraktas 27 Slaptoji kortelė 23 Signalizacija 24
Stiklo valytuvų šluostiklis 139
Išorinis veidrodis 72
Šoninis posūkių rodiklis 133

Priekiniai žibintai, rūko žibintai, posūkių rodikliai 131-133
Šviesų spindulio aukščio reguliavimas 44
Žibintų plautuvas 45ųpg

Lempučių pakeitimas 131-133

Durų atidarymas ir uždarymas 25-27
Raktas 22
Variklio gaubto atidarymas, ramstis 11 6
Automatinio užrakinimo režimas 76
