279
Jumpy _pl_Chap07_info-pratiques_ed01-2016

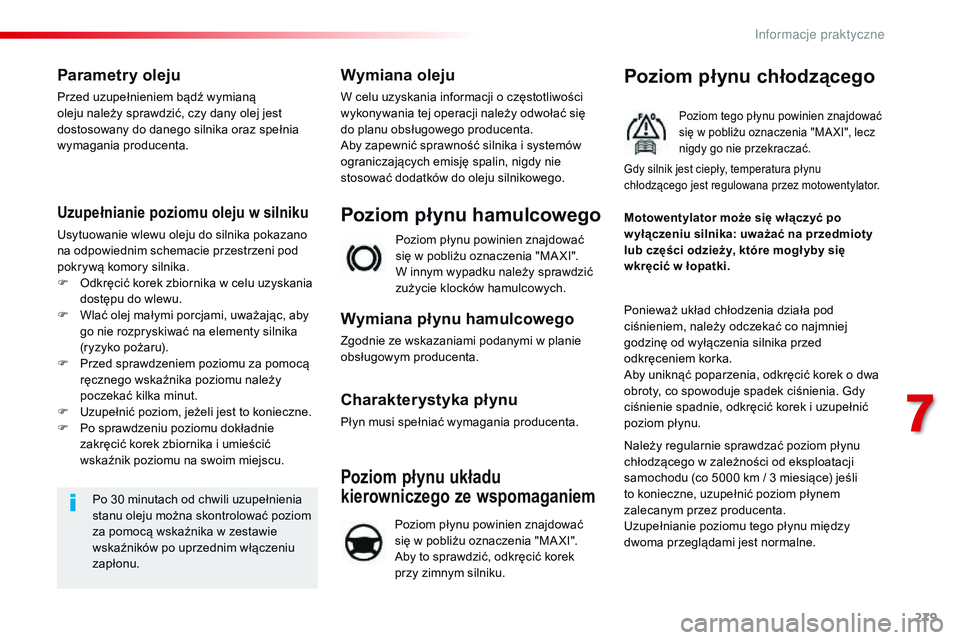

Parametry oleju
Przed uzupełnieniem bądź wymianą
oleju należy sprawdzić, czy dany olej jest
dostosowany do danego silnika oraz spełnia
wymagania producenta.
Uzupełnianie poziomu oleju w silniku
Usytuowanie wlewu oleju do silnika pokazano
na odpowiednim schemacie przestrzeni pod
pokrywą komory silnika.
F
O
dkręcić korek zbiornika w celu uzyskania
dostępu do wlewu.
F

W
lać olej małymi porcjami, uważając, aby
go nie rozpryskiwać na elementy silnika
(ryzyko pożaru).
F

P
rzed sprawdzeniem poziomu za pomocą
ręcznego wskaźnika poziomu należy
poczekać kilka minut.
F

U
zupełnić poziom, jeżeli jest to konieczne.
F

P
o sprawdzeniu poziomu dokładnie
zakręcić korek zbiornika i
umieścić
wskaźnik poziomu na swoim miejscu.
Po 30 minutach od chwili uzupełnienia
stanu oleju można skontrolować poziom
za pomocą wskaźnika w
zestawie
wskaźników po uprzednim włączeniu
zapłonu.
Wymiana oleju
W celu uzyskania informacji o częstotliwości
w ykonywania tej operacji należy odwołać się
do planu obsługowego producenta.
Aby zapewnić sprawność silnika i
systemów
ograniczających emisję spalin, nigdy nie
stosować dodatków do oleju silnikowego.
Poziom płynu powinien znajdować
się w
pobliżu oznaczenia "MA XI".
W innym wypadku należy sprawdzić
zużycie klocków hamulcowych.
Poziom płynu hamulcowego
Wymiana płynu hamulcowego
Zgodnie ze wskazaniami podanymi w planie
o bsługowym producenta.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Poziom płynu chłodzącego
Poziom tego płynu powinien znajdować
się w pobliżu oznaczenia "MA XI", lecz
nigdy go nie przekraczać.
Ponieważ układ chłodzenia działa pod
ciśnieniem, należy odczekać co najmniej
godzinę od wyłączenia silnika przed
odkręceniem korka.
Aby uniknąć poparzenia, odkręcić korek o
dwa
obroty, co spowoduje spadek ciśnienia. Gdy
ciśnienie spadnie, odkręcić korek i
uzupełnić
poziom płynu. Motowentylator może się włączyć po
w yłączeniu silnika: uważać na przedmioty
lub części odzieży, które mogł yby się
wkręcić w łopatki.
Gdy silnik jest ciepły, temperatura płynu
chłodzącego jest regulowana przez motowentylator.
Należy regularnie sprawdzać poziom płynu
chłodzącego w zależności od eksploatacji
samochodu (co 5000 km / 3 miesiące) jeśli
to konieczne, uzupełnić poziom płynem
zalecanym przez producenta.
Uzupełnianie poziomu tego płynu między
dwoma przeglądami jest normalne.
Poziom płynu układu
kierowniczego ze wspomaganiem
Poziom płynu powinien znajdować
się w
pobliżu oznaczenia "MA XI".
Aby to sprawdzić, odkręcić korek
przy zimnym silniku.
7
In

280
Jumpy _pl_Chap07_info-pratiques_ed01-2016
Wymiana płynu chłodzącego
Płyn ten nie wymaga wymiany.
Charakterystyka płynu
Płyn ten musi spełniać wymagania producenta.Kontrolę i uzupełnianie należy
obowiązkowy wykonywać, gdy silnik
jest zimny.
Za niski poziom może spowodować
poważne uszkodzenia silnika.
Gdy temperatura zewnętrzna jest
wysoka, zaleca się pozostawienie
silnika pracującego przez 1 do 2 minut
po zatrzymaniu samochodu, aby
ułatwić jego schłodzenie.
Unikać dłuższego kontaktu zużytego
oleju i płynów ze skórą.
Większość płynów jest szkodliwa dla
zdrowia i
bardzo korozyjna.
Nie należy wylewać zużytego oleju
i
płynów do ścieków lub na podłoże.
Zużyty olej należy przelać do pojemników
przeznaczonych do tego celu,
znajdujących się w
ASO sieci CITROËN
lub w
warsztacie specjalistycznym.
Zużyte oleje i p łyny
Uzupełnienie
Uzupełnienie dodatku musi być bezwzględnie
wykonywane w
ASO sieci CITROËN lub
w
warsztacie specjalistycznym.
Poziom dodatku do oleju
napędowego (diesel
z
f
iltrem cząstek stałych)
Minimalny poziom dodatku
sygnalizowany jest zapaleniem się
tej kontrolki, któremu towarzyszy
sygnał dźwiękowy oraz komunikat
na wyświetlaczu w
zestawie
wskaźników.
Charakterystyka płynu
Aby zapewnić optymalną skuteczność
czyszczenia i uniknąć zamarzania, nie należy
uzupełniać ani zastępować płynu wodą.
Poziom płynu spryskiwaczy
szyb i
s
pryskiwaczy reflektorów
W pojazdach wyposażonych
w
spryskiwacze reflektorów minimalny
poziom płynu sygnalizowany jest
poprzez sygnał dźwiękowy oraz
komunikat na wyświetlaczu w
zestawie
wskaźników.
Przy najbliższym zatrzymaniu
samochodu uzupełnić poziom.
W warunkach zimowych zaleca się używanie
płynu na bazie alkoholu etylowego albo
metanolu.
In

281
Jumpy _pl_Chap07_info-pratiques_ed01-2016
Kontrole
Akumulator 12 V
Akumulator jest bezobsługowy.
Mimo wszystko należy regularnie
sprawdzać czystość i dokręcenie
klem (w wersjach bez złącza
zaciskowego). Terminy wymiany tych elementów
znajdują się w
planie obsługowym
producenta.
Filtr powietrza i f iltr kabiny
Wymieniać filtr oleju przy każdej
wymianie oleju silnika.
Terminy wymiany tego elementu
znajdują się w
planie obsługowym
producenta.
Filtr oleju Filtr cząstek stałych (diesel)
Początek nasycenia filtra cząstek
stałych jest sygnalizowany
zapaleniem się na chwilę tej kontrolki
i
pojawieniem się komunikatu na
ekranie wielofunkcyjnym.
Gdy tylko warunki na drodze na to
pozwolą, wykonać regenerację filtra,
jadąc z
prędkością co najmniej 60 km/h
do momentu zgaśnięcia kontrolki.
Jeżeli kontrolka pozostaje zapalona, to
znaczy, że brakuje dodatku.
Więcej informacji na temat Kontroli
poziomów pł ynów zawiera
odpowiednia rubryka.
W nowym samochodzie pier wszym
operacjom regeneracji filtra cząstek
stałych może towarzyszyć zapach
"spalenizny", co jest zjawiskiem
całkowicie normalnym.
Po dłuższej jeździe z
małą prędkością
lub na niskich obrotach można
zauważyć wydobywanie się pary
wodnej z

u
kładu wydechowego podczas
przyspieszania. Nie ma to żadnego
wpływu na zachowanie samochodu ani
na środowisko naturalne.
Jeżeli nie ma innych zaleceń, należy kontrolować elementy zgodnie z

planem obsługowym
producenta i

w zależności od silnika pojazdu.
Kontrolę można wykonać w

ASO sieci CITROËN lub w

warsztacie specjalistycznym.
Dodatkowe informacje oraz środki ostrożności,
które należy zastosować przed przystąpieniem
do prac związanych z

Akumulatorem 12 V ,
zawiera odpowiednia rubryka. W zależności od warunków zewnętrznych
(zapylenie atmosfery...) oraz eksploatacji
samochodu ( jazda miejska...) filtr y należy
w ymieniać dwa razy częściej
.
Zanieczyszczony filtr kabiny może zmniejszyć
wydajność klimatyzacji oraz stać się źródłem
nieprzyjemnych zapachów.
Wersje wyposażone w

system
Stop & Start posiadają akumulator
ołowiowy 12 V o

specjalnej technologii
i
par

ametrach.
Akumulator ten należy wymieniać
wyłącznie w

ASO sieci CITROËN lub
warsztacie specjalistycznym.
7
In

282
Jumpy _pl_Chap07_info-pratiques_ed01-2016
Manualna skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.Zużycie klocków hamulcowych
zależy od stylu jazdy,
w
szczególności w przypadku
samochodów użytkowanych
Klocki hamulcowe
Wszelkie informacje związane
z kontrolą stanu zużycia tarcz
hamulcowych dostępne są w
ASO
sieci CITROËN lub w
warsztacie
specjalistycznym.
Stopień zużycia tarcz
hamulcowych
Stosować wyłącznie produkty zalecane
przez CITROËNA lub produkty
o
podobnej jakości i parametrach
technicznych.
Aby zoptymalizować działanie
elementów tak ważnych, jak układ
hamulcowy, CITROËN wybiera
i
proponuje specjalne produkty.
Po myciu samochodu, w
przypadku
wilgoci lub w
okresie zimowym, tarcze
i
klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie
kilka razy, aby wysuszyć i
odszronić
hamulce.
Hamulec postojowy
Zbyt duży skok hamulca postojowego
lub stwierdzenie braku skuteczności
systemu wymaga regulacji nawet
między przeglądami.
Kontrolę systemu należy wykonywać
w

ASO sieci CITROËN lub w warsztacie
specjalistycznym.
w

mieście, na krótkich dystansach. Może
okazać się konieczne wykonanie kontroli nawet
między przeglądami samochodu.
Obniżenie się poziomu płynu hamulcowego
może wskazywać nie tylko na wyciek, ale także
sygnalizować zużycie klocków hamulcowych.
Automatyczna skrzynia
biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.
Sterowana skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.
In

283
Jumpy _pl_Chap07_info-pratiques_ed01-2016
AdBlue® i system SCR
d
o silników Diesel BlueHDi
Aby chronić środowisko i zapewnić
p rzestrzeganie nowej normy Euro 6, bez
zmniejszania przy tym osiągów i
zwiększania
zużycia paliwa w
silnikach Diesla, CITROËN
wyposażył swoje samochody w
urządzenie,
które łączy w
sobie system SCR (Selektywnej
Redukcji Katalitycznej) z
filtrem cząstek stałych
(FAP) w
celu oczyszczania spalin.
System SCR
Za pomocą płynu zwanego AdBlue®
zawierającego mocznik katalizator
przekształca do 85% tlenków azotu (NOx) na
azot i wodę, które są nieszkodliwe dla zdrowia
i środowiska. AdBlue
® mieści się w specjalnym zbiorniku
o pojemności około 22 litrów. Taka ilość
umożliwia przejechanie około 20 000 km przed
włączeniem się urządzenia alarmowego, które
ostrzega kierowcę, gdy zawartość zbiornika
pozwala na przejechanie tylko 2400 km.
W trakcie każdego zaplanowanego przeglądu
w ASO sieci CITROËN albo w warsztacie
specjalistycznym zbiornik AdBlue
® jest
całkowicie napełniany, aby zapewnić
prawidłowe działanie systemu SCR. Gdy zbiornik AdBlue
® jest pusty,
zainstalowane urządzenie uniemożliwia
ponowne uruchomienie silnika.
Gdy system SCR jest uszkodzony,
poziom emisji zanieczyszczeń przez
samochód nie odpowiada już przepisom
normy Euro 6: Państwa samochód
zaczyna zanieczyszczać środowisko.
W przypadku potwierdzonej awarii
systemu SCR należy udać się jak
najszybciej do ASO sieci CITROËN
albo do warsztatu specjalistycznego:
po przebyciu 1100 km włączy się
automatycznie urządzenie, aby
uniemożliwić uruchomienie silnika.
Natężenie przepływu podczas
napełniania nie powinno być większe
niż 40 litrów na minutę.
Jeżeli szacunkowy przebieg pomiędzy dwoma
kolejnymi przeglądami przekracza granicę
20

000 km, zalecamy udanie się do ASO sieci
CITROËN lub do warsztatu specjalistycznego,
aby uzupełnić poziom płynu.
7
Informacje praktyczne

284
Jumpy _pl_Chap07_info-pratiques_ed01-2016

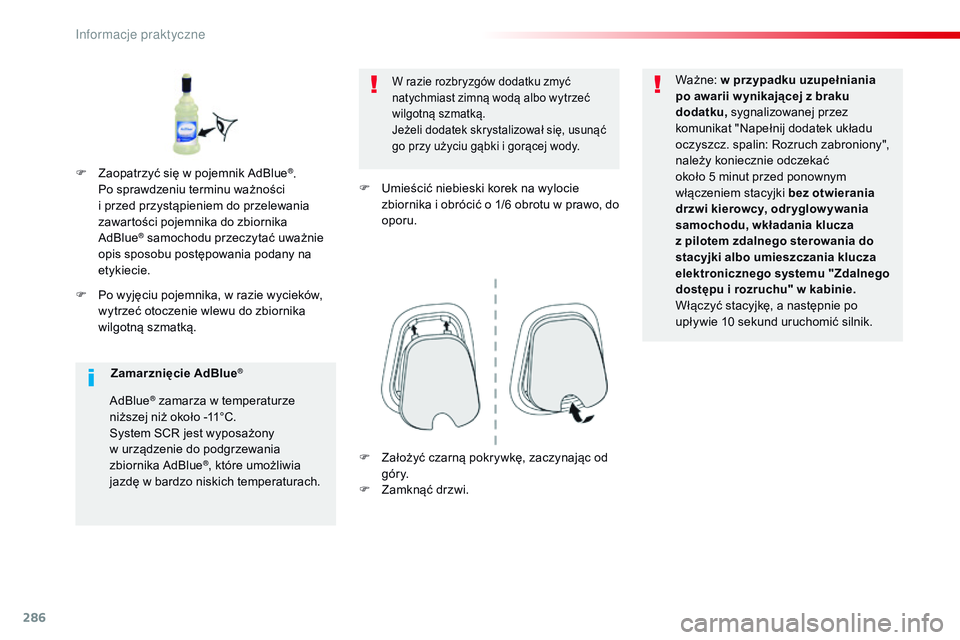

Uzupełnianie AdBlue®
Napełnianie zbiornika AdBlue® przewidziano
przy każdym przeglądzie samochodu
w

ASO sieci CITROËN albo w

warsztacie
specjalistycznym.
Niemniej jednak, biorąc pod uwagę pojemność
zbiornika, może się okazać, że konieczne
będzie uzupełnienie płynu między dwoma
przeglądami, zwłaszcza jeżeli sygnalizuje to
alarm (wskaźniki i

komunikat).
Mogą Państwo zwrócić się do ASO sieci
CITROËN albo do warsztatu specjalistycznego.
Jeżeli planują Państwo wykonanie tej operacji
we własnym zakresie, prosimy o
uważne
przeczytanie następujących ostrzeżeń.
Środki ostrożności związane z użytkowaniem
Przechowywać AdBlue® poza zasięgiem
dzieci, w oryginalnym pojemniku.
Nigdy nie przelewać AdBlue
® do innego
pojemnika: utraciłby wówczas swoją
czystość. Używać wyłącznie płynu AdBlue
® zgodnego
z

normą ISO 22241.
Nigdy nie rozcieńczać AdBlue
® wodą.
Nigdy nie wlewać AdBlue® do zbiornika
oleju napędowego.
Konfekcjonowanie w

pojemniku z tzw. niekapką
umożliwia uproszczenie operacji uzupełniania.
Pojemniki po 1,89 litra (1/2 galona) można
kupić w

sieci CITROËNA albo w
warsztacie
specjalistycznym.
Nigdy nie uzupełniać dodatku
z

dystrybutora AdBlue
®
przeznaczonego do użytku ciężarówek.
AdBlue
® jest roztworem na bazie mocznika.
Płyn ten jest niepalny, bezbar wny i bez
zapachu ( jeżeli jest przechowywany
w

chłodnym miejscu).
W razie kontaktu ze skórą przemyć skażone
miejsce bieżącą wodą i
mydłem. W razie
kontaktu z
oczami przemywać natychmiast
i

obficie bieżącą wodą albo roztworem
do przemywania oczu przez co najmniej
15

minut. W przypadku uczucia pieczenia albo
utrzymującego się podrażnienia zasięgnąć
porady lekarza.
W razie połknięcia przepłukać natychmiast
usta czystą wodą, a
następnie wypić dużą jej
ilość.
W pewnych warunkach (np. przy wysokiej
temperaturze) nie można wykluczyć ryzyka
wydzielania się amoniaku: nie wdychać płynu.
Opary amoniaku działają drażniąco na błony
śluzowe (oczy, nos i
gardło).
Ważne
Jeżeli zbiornik AdBlue
® w samochodzie
z
ostał całkowicie opróżniony (co
potwierdzają komunikaty alarmowe
i

niemożność ponownego rozruchu
silnika), należy koniecznie uzupełnić
ilością co najmniej 3,8 litra (czyli dwoma
pojemnikami po 1,89 litra).
Informacje praktyczne

285
Jumpy _pl_Chap07_info-pratiques_ed01-2016
Zalecenia dotyczące przechowywania
Nie przechowywać pojemników
AdBlue® w samochodzie.
Ad
Blue
® zamarza w przybliżeniu poniżej
-
11°C i

ulega degradacji od 25°C. Zaleca
się przechowywanie pojemników w
miejscu
chłodnym i
zabezpieczonym przed
bezpośrednim oddziaływaniem promieni
słonecznych.
W tych warunkach płyn można przechowywać
co najmniej przez rok.
Jeżeli płyn zamarzł, będzie mógł być on użyty
po całkowitym rozmrożeniu na powietrzu
w

temperaturze otoczenia.
Procedura
Przed przystąpieniem do uzupełniania
płynu należy upewnić się, że samochód jest
ustawiony na płaskiej, poziomej powierzchni.
F
W
yłączyć stacyjkę i wyjąć kluczyk, albo –
jeżeli samochód posiada to wyposażenie
–
nacisnąć przycisk START/STOP, aby
wyłączyć silnik.
F

A
by uzyskać dostęp do zbiornika AdBlue
®,
otworzyć lewe przednie drzwi.
F

P

ociągnąć czarną osłonę, chwytając za
dół. F

O
brócić niebieski korek o 1/6 obrotu
w lewo.
F
W
yjąć korek do góry.
Nie wyrzucać pojemników AdBlue
®
razem z

odpadkami domowymi, lecz
do pojemnika przeznaczonego do tego
celu albo zwrócić do punktu sprzedaży.
W okresie zimowym należy sprawdzić,
czy temperatura samochodu jest
wyższa niż -11°C. W przeciwnym
razie zamarzającego AdBlue
®
nie można przelać do zbiornika.
Zaparkować samochód w

cieplejszym
pomieszczeniu na kilka godzin, aby
umożliwić uzupełnienie.
7
Informacje praktyczne

286
Jumpy _pl_Chap07_info-pratiques_ed01-2016
F Po wyjęciu pojemnika, w razie wycieków,
wytrzeć otoczenie wlewu do zbiornika
wilgotną szmatką.
W razie rozbryzgów dodatku zmyć
natychmiast zimną wodą albo wytrzeć
wilgotną szmatką.
Jeżeli dodatek skrystalizował się, usunąć
go przy użyciu gąbki i
gorącej wody.
F Umieścić niebieski korek na wylocie zbiornika i obrócić o 1/6 obrotu w prawo, do
oporu. Ważne:
w przypadku uzupełniania
po awarii w ynikającej z braku
dodatku, sygnalizowanej przez
komunikat "Napełnij dodatek układu
oczyszcz. spalin: Rozruch zabroniony",
należy koniecznie odczekać
około 5 minut przed ponownym
włączeniem stacyjki bez otwierania
drzwi kierowcy, odr yglow ywania
samochodu, wkładania klucza
z
pilotem zdalnego sterowania do
stacyjki albo umieszczania klucza
elektronicznego systemu " Zdalnego
dostępu i rozruchu" w kabinie.
Włączyć stacyjkę, a
następnie po
upływie 10 sekund uruchomić silnik.
F
Z
aopatrzyć się w

pojemnik AdBlue
®.
Po sprawdzeniu terminu ważności
i

przed przystąpieniem do przelewania
zawartości pojemnika do zbiornika
AdBlue
® samochodu przeczytać uważnie
opis sposobu postępowania podany na
etykiecie.
Zamarznięcie AdBlue
®
AdBlue® zamarza w temperaturze
n
iższej niż około -11°C.
System SCR jest wyposażony
w

urządzenie do podgrzewania
zbiornika AdBlue
®, które umożliwia
jazdę w

bardzo niskich temperaturach. F
Z ałożyć czarną pokrywkę, zaczynając od
góry.
F

Z
amknąć drzwi.
Informacje praktyczne

287
Jumpy _pl_Chap08_En-cas-de-panne_ed01-2016

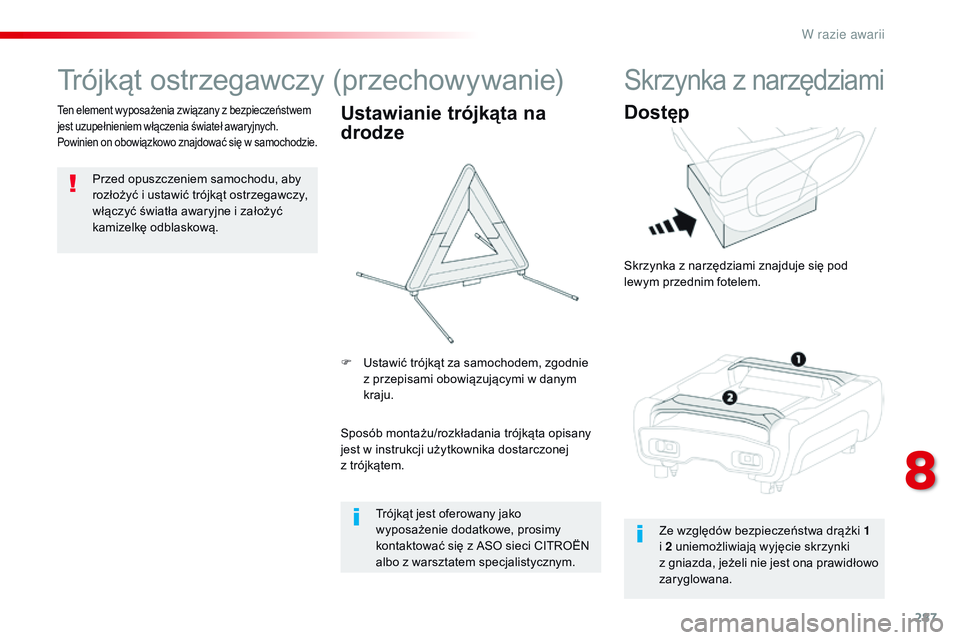

Trójkąt ostrzegawczy (przechowywanie)
Przed opuszczeniem samochodu, aby
rozłożyć i ustawić trójkąt ostrzegawczy,
włączyć światła awaryjne i
założyć
kamizelkę odblaskową.
Ten element wyposażenia związany z bezpieczeństwem
j est uzupełnieniem włączenia świateł awaryjnych.
Powinien on obowiązkowo znajdować się w
samochodzie.Ustawianie trójkąta na
drodze
Sposób montażu/rozkładania trójkąta opisany
jest w instrukcji użytkownika dostarczonej
z trójkątem.
F

U
stawić trójkąt za samochodem, zgodnie
z przepisami obowiązującymi w danym
kraju.
Trójkąt jest oferowany jako
wyposażenie dodatkowe, prosimy
kontaktować się z ASO sieci CITROËN
albo z
warsztatem specjalistycznym.
Skrzynka z narzędziami
Dostęp
Skrzynka z narzędziami znajduje się pod
l ewym przednim fotelem.
Ze względów bezpieczeństwa drążki
1
i
2 uniemożliwiają wyjęcie skrzynki
z
gniazda, jeżeli nie jest ona prawidłowo
zaryglowana.
8
W razie awarii

288
Jumpy _pl_Chap08_En-cas-de-panne_ed01-2016
Chowanie
F Nacisnąć zamki A i przesunąć je do
środka, aby odryglować skrzynkę.
F

A
by ominąć drążek 1 , podnieść nieco
skrzynkę, a
następnie maksymalnie ją
pociągnąć.
F

N
astępnie, aby ominąć drążek 2 , podnieść
skrzynkę do góry. F
Z wolnić zaczepy B pokrywy i ją otworzyć,
aby uzyskać dostęp do narzędzi.
OtwieranieWyjmowanie
Pociągnąć skrzynkę, aby sprawdzić, czy
jest ona dobrze osadzona w gnieździe.
F

Z

bliżyć skrzynkę z

przednią częścią
przechyloną do góry.
F

A

by ominąć drążek 2 , naciskać skrzynkę,
równocześnie opuszczając ją w

dół. F

A

by ominąć drążek 1
, unieść nieco
skrzynkę, a następnie pchnąć ją do oporu.
F

Z

ałożyć pokrywę na skrzynkę i

zatrzasnąć
zaczepy B. F

G

dy skrzynka zostanie prawidłowo
włożona w gniazdo do oporu
, docisnąć ją
do dywanika, następnie przesunąć rygle A
na zewnątrz, aby ją zaryglować.
W razie awarii
