CITROEN JUMPER DISPATCH 2017 Instrukcja obsługi (in Polish)

239
Jumpy _pl_Chap06_conduite_ed01-2016

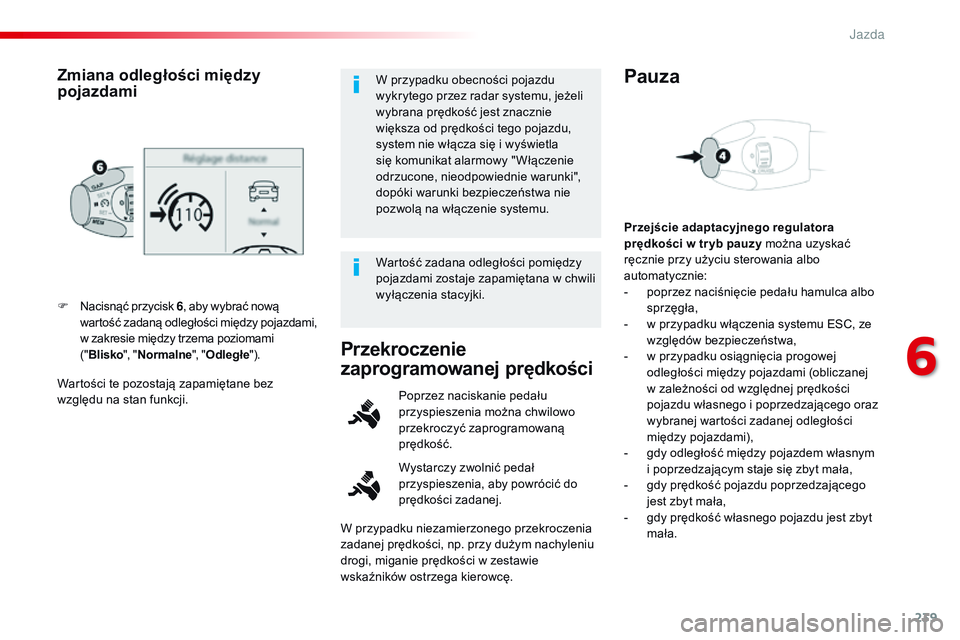

Wartości te pozostają zapamiętane bez
względu na stan funkcji. F
N
acisnąć przycisk 6
, aby wybrać nową
wartość zadaną odległości między pojazdami,
w zakresie między trzema poziomami
(" Blisko ", "Normalne ", "Odległe ").
Zmiana odległości między
pojazdamiW przypadku obecności pojazdu
wykrytego przez radar systemu, jeżeli
wybrana prędkość jest znacznie
większa od prędkości tego pojazdu,
system nie włącza się i wyświetla
się komunikat alarmowy " Włączenie
odrzucone, nieodpowiednie warunki",
dopóki warunki bezpieczeństwa nie
pozwolą na włączenie systemu.
Wartość zadana odległości pomiędzy
pojazdami zostaje zapamiętana w chwili
wyłączenia stacyjki.
Przekroczenie
zaprogramowanej prędkości
Wystarczy zwolnić pedał
przyspieszenia, aby powrócić do
prędkości zadanej. Poprzez naciskanie pedału
przyspieszenia można chwilowo
przekroczyć zaprogramowaną
prędkość. Przejście adaptacyjnego regulatora
prędkości w tr yb pauzy można uzyskać
ręcznie przy użyciu sterowania albo
automatycznie:
-

p
oprzez naciśnięcie pedału hamulca albo
sprzęgła,
-
w p
rzypadku włączenia systemu ESC, ze
względów bezpieczeństwa,
-
w p
rzypadku osiągnięcia progowej
odległości między pojazdami (obliczanej
w zależności od względnej prędkości
pojazdu własnego i poprzedzającego oraz
wybranej wartości zadanej odległości
między pojazdami),
- g dy odległość między pojazdem własnym
i poprzedzającym staje się zbyt mała,
-

g
dy prędkość pojazdu poprzedzającego
jest zbyt mała,
-

g
dy prędkość własnego pojazdu jest zbyt
mała.
Pauza
W przypadku niezamierzonego przekroczenia
zadanej prędkości, np. przy dużym nachyleniu
drogi, miganie prędkości w zestawie
wskaźników ostrzega kierowcę.
6
Jazda

240
Jumpy _pl_Chap06_conduite_ed01-2016

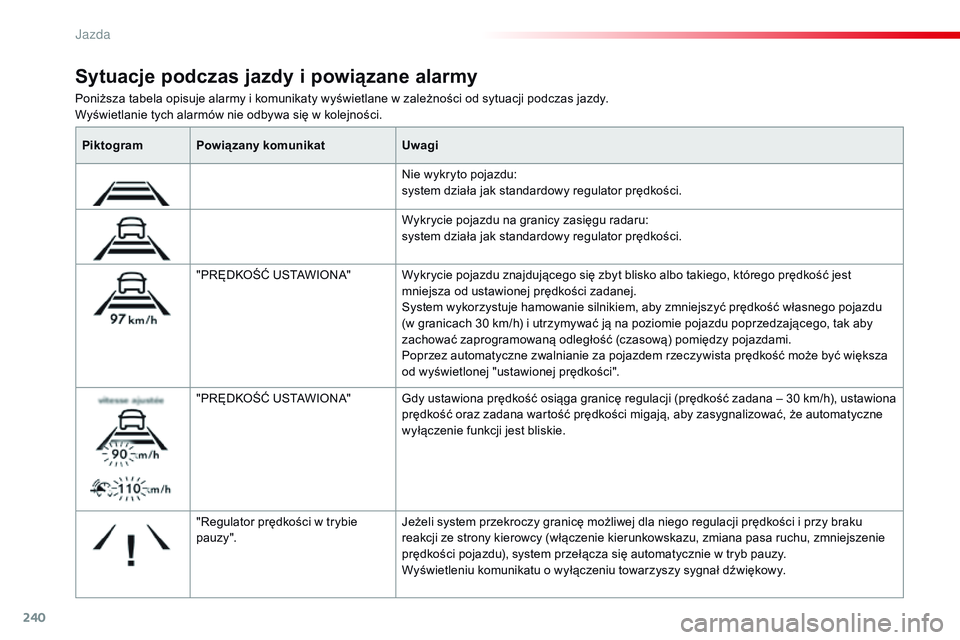

Poniższa tabela opisuje alarmy i komunikaty wyświetlane w zależności od sytuacji podczas jazdy.
Wyświetlanie tych alarmów nie odbywa się w kolejności.
Sytuacje podczas jazdy i powiązane alarmy
PiktogramPowiązany komunikat Uwagi
Nie wykryto pojazdu:
system działa jak standardowy regulator prędkości.
Wykrycie pojazdu na granicy zasięgu radaru:
system działa jak standardowy regulator prędkości.
"PRĘDKOŚĆ USTAWIONA" Wykrycie pojazdu znajdującego się zbyt blisko albo takiego, którego prędkość jest mniejsza od ustawionej prędkości zadanej.
System wykorzystuje hamowanie silnikiem, aby zmniejszyć prędkość własnego pojazdu
(w granicach 30 km/h) i utrzymywać ją na poziomie pojazdu poprzedzającego, tak aby
zachować zaprogramowaną odległość (czasową) pomiędzy pojazdami.
Poprzez automatyczne zwalnianie za pojazdem rzeczywista prędkość może być większa
od wyświetlonej "ustawionej prędkości".
"PRĘDKOŚĆ USTAWIONA" Gdy ustawiona prędkość osiąga granicę regulacji (prędkość zadana – 30 km/h), ustawiona prędkość oraz zadana wartość prędkości migają, aby zasygnalizować, że automatyczne
wyłączenie funkcji jest bliskie.
"Regulator prędkości w trybie
pauz y ". Jeżeli system przekroczy granicę możliwej dla niego regulacji prędkości i przy braku
reakcji ze strony kierowcy (włączenie kierunkowskazu, zmiana pasa ruchu, zmniejszenie
prędkości pojazdu), system przełącza się automatycznie w tryb pauzy.
Wyświetleniu komunikatu o wyłączeniu towarzyszy sygnał dźwiękowy.
J

241
Jumpy _pl_Chap06_conduite_ed01-2016

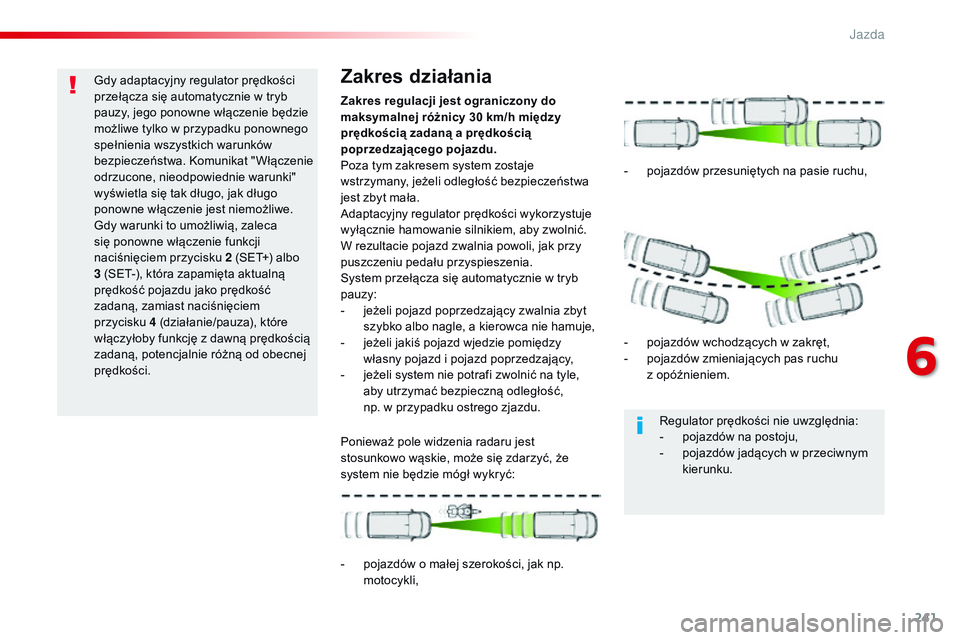

Gdy adaptacyjny regulator prędkości
przełącza się automatycznie w tryb
pauzy, jego ponowne włączenie będzie
możliwe tylko w przypadku ponownego
spełnienia wszystkich warunków
bezpieczeństwa. Komunikat "Włączenie
odrzucone, nieodpowiednie warunki"
wyświetla się tak długo, jak długo
ponowne włączenie jest niemożliwe.
Gdy warunki to umożliwią, zaleca
się ponowne włączenie funkcji
naciśnięciem przycisku 2 (SET+) albo
3 (SET-), która zapamięta aktualną
prędkość pojazdu jako prędkość
zadaną, zamiast naciśnięciem
przycisku 4 (działanie/pauza), które
włączyłoby funkcję z dawną prędkością
zadaną, potencjalnie różną od obecnej
prędkości.Zakres regulacji jest ograniczony do
maksymalnej różnicy 30 km/h między
prędkością zadaną a prędkością
poprzedzającego pojazdu.
Poza tym zakresem system zostaje
wstrzymany, jeżeli odległość bezpieczeństwa
jest zbyt mała.
Adaptacyjny regulator prędkości wykorzystuje
wyłącznie hamowanie silnikiem, aby zwolnić.
W rezultacie pojazd zwalnia powoli, jak przy
puszczeniu pedału przyspieszenia.
System przełącza się automatycznie w tryb
pauzy:
-

j
eżeli pojazd poprzedzający zwalnia zbyt
szybko albo nagle, a kierowca nie hamuje,
-

j
eżeli jakiś pojazd wjedzie pomiędzy
własny pojazd i pojazd poprzedzający,
-

j
eżeli system nie potrafi zwolnić na tyle,
aby utrzymać bezpieczną odległość,
np. w przypadku ostrego zjazdu.Zakres działania
Ponieważ pole widzenia radaru jest
stosunkowo wąskie, może się zdarzyć, że
system nie będzie mógł wykryć:
-

p
ojazdów o małej szerokości, jak np.
motocykli, -

p
ojazdów przesuniętych na pasie ruchu,
-
p
ojazdów wchodzących w zakręt,
-
p
ojazdów zmieniających pas ruchu
z opóźnieniem.
Regulator prędkości nie uwzględnia:
- p ojazdów na postoju,
- p ojazdów jadących w przeciwnym
kierunku.
6
Jazda

242
Jumpy _pl_Chap06_conduite_ed01-2016

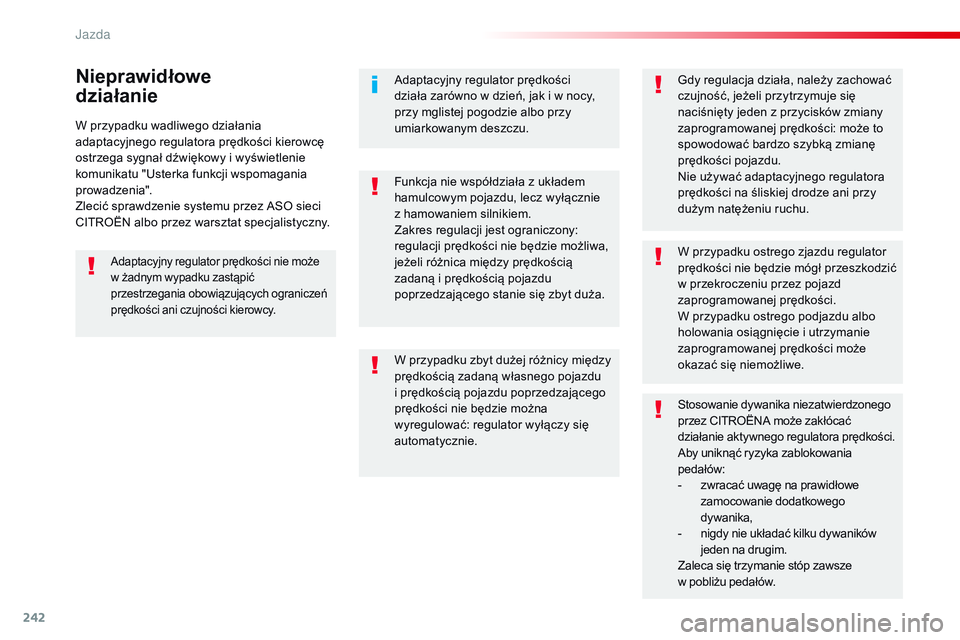

W przypadku wadliwego działania
adaptacyjnego regulatora prędkości kierowcę
ostrzega sygnał dźwiękowy i wyświetlenie
komunikatu "Usterka funkcji wspomagania
prowadzenia".
Zlecić sprawdzenie systemu przez ASO sieci
CITROËN albo przez warsztat specjalistyczny.
Nieprawidłowe
działanieAdaptacyjny regulator prędkości
działa zarówno w dzień, jak i w nocy,
przy mglistej pogodzie albo przy
umiarkowanym deszczu. Gdy regulacja działa, należy zachować
czujność, jeżeli przytrzymuje się
naciśnięty jeden z przycisków zmiany
zaprogramowanej prędkości: może to
spowodować bardzo szybką zmianę
prędkości pojazdu.
Nie używać adaptacyjnego regulatora
prędkości na śliskiej drodze ani przy
dużym natężeniu ruchu.
W przypadku ostrego zjazdu regulator
prędkości nie będzie mógł przeszkodzić
w przekroczeniu przez pojazd
zaprogramowanej prędkości.
W przypadku ostrego podjazdu albo
holowania osiągnięcie i utrzymanie
zaprogramowanej prędkości może
okazać się niemożliwe.
Stosowanie dywanika niezatwierdzonego
przez CITROËNA może zakłócać
działanie aktywnego regulatora prędkości.
Aby uniknąć ryzyka zablokowania
pedałów:
-
z

wracać uwagę na prawidłowe
zamocowanie dodatkowego
dywanika,
-
n

igdy nie układać kilku dywaników
jeden na drugim.
Zaleca się trzymanie stóp zawsze
w pobliżu pedałów.
W przypadku zbyt dużej różnicy między
prędkością zadaną własnego pojazdu
i prędkością pojazdu poprzedzającego
prędkości nie będzie można
wyregulować: regulator wyłączy się
automatycznie. Funkcja nie współdziała z układem
hamulcowym pojazdu, lecz wyłącznie
z hamowaniem silnikiem.
Zakres regulacji jest ograniczony:
regulacji prędkości nie będzie możliwa,
jeżeli różnica między prędkością
zadaną i prędkością pojazdu
poprzedzającego stanie się zbyt duża.
Adaptacyjny regulator prędkości nie może

w żadnym wypadku zastąpić
przestrzegania obowiązujących ograniczeń
prędkości ani czujności kierowcy.
Jazda

243
Jumpy _pl_Chap06_conduite_ed01-2016
Alarm ryzyka zderzenia i Active Safety
BrakeWarunki działania
System Active Safety Brake działa:
- m iędzy 5 km/h i 140 km/h w przypadku
pojazdów w ruchu,
-

p
rzy prędkości do 80 km/h w przypadku
nieruchomego pojazdu,
-

p
rzy prędkości do 60 km/h w przypadku
pieszego,
-

j
eżeli pasy bezpieczeństwa pasażerów są
zapięte,
-

j
eżeli nie występuje silne przyspieszenie,
-

j
eżeli nie ma ostrego zakrętu.
System
Alarm r yzyka zderzenia umożliwia
ostrzeganie kierowcy, że jego pojazd może
zderzyć się z pojazdem jadącym przed nim
albo z pieszym na jego pasie ruchu .
System Active Safety Brake interweniuje
po alarmie, jeżeli kierowca nie zareaguje
dostatecznie szybko i nie użyje hamulców
pojazdu, aby zmniejszyć siłę zderzenia albo
go uniknąć .
Poprzez zmniejszenie prędkości
samochodu system przyczynia się,
bez ingerencji kierowcy, do uniknięcia
zderzenia lub do ograniczenia jego
skutków. Systemy wykorzystują radar usytuowany
w przednim zderzaku i kamerę usytuowaną
w górnej części przedniej szyby.
Systemy zaprojektowano w celu poprawy
bezpieczeństwa jazdy.
Obowiązkiem kierowcy jest nieustanne
śledzenie sytuacji na drodze i jednoczesne
przestrzeganie kodeksu drogowego.
Systemy te nie zastępują czujności
kierowcy. System Alarm r yzyka zderzenia działa:
-

w o
dniesieniu do pojazdów
zarejestrowanych, usytuowanych w tym
samym kierunku ruchu, poruszających się
lub nieruchomych,
-
w o
dniesieniu do pieszych,
-
o
d prędkości 7 km/h (wyłącza się przy
5 km/h).
6
J

244
Jumpy _pl_Chap06_conduite_ed01-2016
System Active Safety Brake nie działa:
- j eżeli przedni zderzak został uszkodzony,
-

j
eżeli system jest wyłączony od 10 sekund,
-

j
eżeli program elektronicznej kontroli
stabilności jest uszkodzony.Zakres działania
Zaleca się wyłączenie funkcji z poziomu menu
konfiguracyjnego pojazdu w następujących
przypadkach:
-

w p
rzypadku uderzenia w przednią szybę
na poziomie kamery śledzącej,
-

g
dy pojazd holuje przyczepę lub przyczepę
kempingową,
-

g
dy ładunek na bagażniku dachowym
wystaje poza przednią szybę (np. długie
pr zedmiot y),
-

g
dy pojazd jest holowany, a silnik pracuje,
-

p
o zamontowaniu koła zapasowego typu
"dojazdowego" ( jeżeli samochód takie
posiada),
-

p
odczas przejazdu na stanowisku z rolkami
w trakcie obsługi ser wisowej,
-

p
odczas przejazdu przez myjnię
automatyczną,
-

g
dy światła stopu nie działają.
Funkcja zostaje automatycznie
wyłączona po zderzeniu, skontaktować
się z ASO sieci CITROËN albo
z

warsztatem specjalistycznym w celu
sprawdzenia systemu.
Alarm ryzyka zderzenia
W zależności od ryzyka zderzenia wykrytego
przez system i wybranego progu alarmu
możliwe jest generowanie wielu poziomów
alarmów i wyświetlanie ich w zestawie
wskaźników.
Ten poziom alarmu jest oparty na wyrażonej
w
czasie odległości pomiędzy pojazdem
własnym i pojazdem jadącym z przodu. Poziom 1
: tylko alarm wizualny
sygnalizujący, że poprzedzający
pojazd jest bardzo blisko.
Wyświetla się komunikat
o
zachowaniu czujności przy
zbliżaniu się do innego pojazdu.
Informacje te pojawiają się również na
wyświetlaczu w polu widzenia drogi.
Dodatkowe informacje na temat
Wyświetlania w polu widzenia drogi
zawiera odpowiednia rubryka.
J

245
Jumpy _pl_Chap06_conduite_ed01-2016

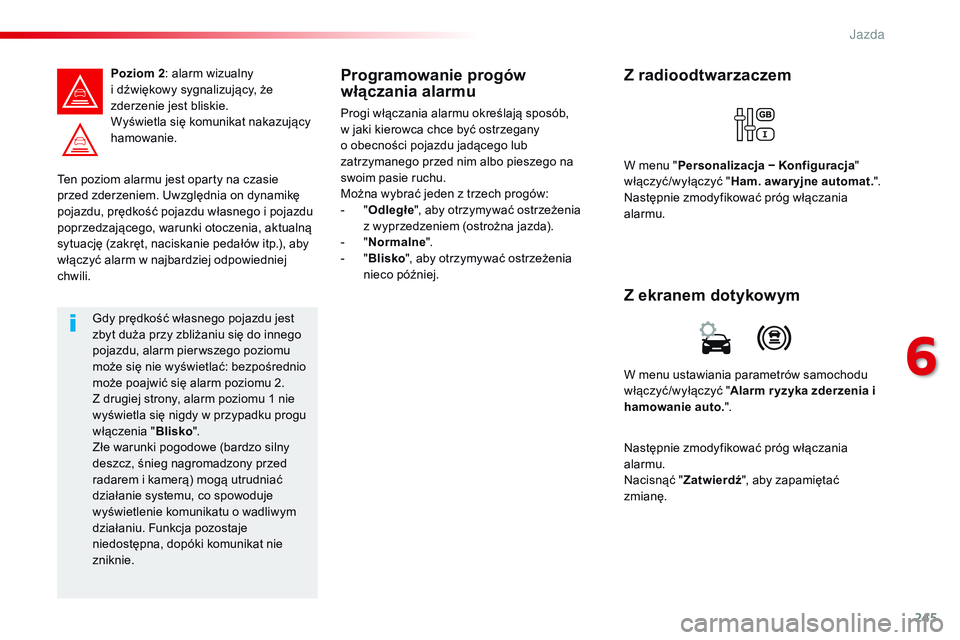

Ten poziom alarmu jest oparty na czasie
przed zderzeniem. Uwzględnia on dynamikę
pojazdu, prędkość pojazdu własnego i pojazdu
poprzedzającego, warunki otoczenia, aktualną
sytuację (zakręt, naciskanie pedałów itp.), aby
włączyć alarm w najbardziej odpowiedniej
chwili.Poziom 2
: alarm wizualny
i dźwiękowy sygnalizujący, że
zderzenie jest bliskie.
Wyświetla się komunikat nakazujący
hamowanie.
Gdy prędkość własnego pojazdu jest
zbyt duża przy zbliżaniu się do innego
pojazdu, alarm pier wszego poziomu
może się nie wyświetlać: bezpośrednio
może poajwić się alarm poziomu 2.
Z drugiej strony, alarm poziomu 1 nie
wyświetla się nigdy w przypadku progu
włączenia " Blisko".
Złe warunki pogodowe (bardzo silny
deszcz, śnieg nagromadzony przed
radarem i kamerą) mogą utrudniać
działanie systemu, co spowoduje
wyświetlenie komunikatu o wadliwym
działaniu. Funkcja pozostaje
niedostępna, dopóki komunikat nie
zniknie.
Programowanie progów
włączania alarmu
Progi włączania alarmu określają sposób,
w jaki kierowca chce być ostrzegany
o
obecności pojazdu jadącego lub
zatrzymanego przed nim albo pieszego na
swoim pasie ruchu.
Można wybrać jeden z trzech progów:
-

" O

dległe", aby otrzymywać ostrzeżenia
z
wyprzedzeniem (ostrożna jazda).
-

" N

ormalne ".
-

" B

lisko", aby otrzymywać ostrzeżenia
nieco później.
W menu ustawiania parametrów samochodu
włączyć/wyłączyć "Alarm r yzyka zderzenia i
hamowanie auto. ".
Z ekranem dotykowym Z radioodtwarzaczem
W menu "Personalizacja − Konfiguracja "
włączyć/wyłączyć " Ham. awar yjne automat. ".
Następnie zmodyfikować próg włączania
alarmu.
Następnie zmodyfikować próg włączania
alarmu.
Nacisnąć " Zatwierdź", aby zapamiętać
zmianę.
6
J

246
Jumpy _pl_Chap06_conduite_ed01-2016
System, zwany także automatycznym
hamowaniem awaryjnym, ma na celu
zmniejszenie prędkości uderzenia albo
uniknięcie zderzenia czołowego własnego
pojazdu (przy prędkości między 5 km/h
i 140 km/h) w przypadku braku reakcji ze strony
kierowcy.
System oddziałuje na hamulce pojazdu przy
użyciu radaru i kamery.
Active Safety Brake
Kierowca może przejąć kontrolę nad pojazdem
w dowolnym momencie poprzez wykonanie
zdecydowanego ruchu kierownicą i/lub
naciśnięcie pedału przyspieszenia.Działanie systemu może objawiać się
lekkimi drganiami pedału hamulca.
W przypadku całkowitego zatrzymania
pojazdu automatyczne hamowanie
utrzymuje się przez 1 do 2 sekund.
Jeżeli pojazd jest wyposażony
w
manualną skrzynię biegów,
silnik może zgasnąć w przypadku
automatycznego hamowania aż do
całkowitego zatrzymania pojazdu.
Jeżeli pojazd jest wyposażony
w automatyczną skrzynię biegów,
pojazd rusza ponownie w przypadku
automatycznego hamowania aż do
całkowitego zatrzymania pojazdu;
nacisnąć pedał hamulca.
Gdy funkcja automatycznego
hamowania awaryjnego nie jest
włączona, kierowcę ostrzega ciągłe
świecenie tej kontrolki, któremu
towarzyszy komunikat.
Jeżeli radar i kamera potwierdziły
obecność pojazdu lub pieszego,
ta kontrolka miga, gdy system się
włącza.
Ważne
: w przypadku włączenia
automatycznego hamowania
awaryjnego kierowca powinien
przejąć kontrolę nad pojazdem
i hamować przy użyciu pedału, aby
uzupełnić lub zakończyć hamowanie
automatyczne.
Uruchomienie hamowania może być
dostosowane w zależności od działań
wykonywanych przez kierowcę, jak
ruchy kierownicą lub oddziaływanie na
pedał przyspieszenia.
J

247
Jumpy _pl_Chap06_conduite_ed01-2016

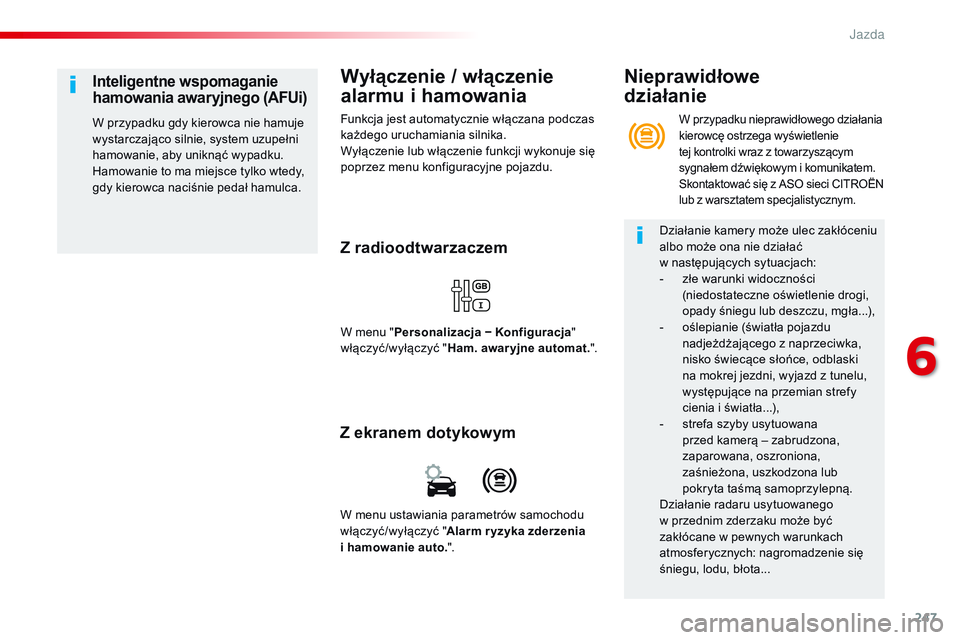

Wyłączenie / włączenie
alarmu i hamowania
Funkcja jest automatycznie włączana podczas
każdego uruchamiania silnika.
Wyłączenie lub włączenie funkcji wykonuje się
poprzez menu konfiguracyjne pojazdu.
Z radioodtwarzaczem
W menu "Personalizacja − Konfiguracja "
włączyć/wyłączyć " Ham. awar yjne automat. ".
Inteligentne wspomaganie
hamowania awaryjnego (AFUi)
W przypadku gdy kierowca nie hamuje
wystarczająco silnie, system uzupełni
hamowanie, aby uniknąć wypadku.
Hamowanie to ma miejsce tylko wtedy,
gdy kierowca naciśnie pedał hamulca.
Z ekranem dotykowym
W menu ustawiania parametrów samochodu
włączyć/wyłączyć "Alarm r yzyka zderzenia
i hamowanie auto. ".
W przypadku nieprawidłowego działania
kierowcę ostrzega wyświetlenie
tej kontrolki wraz z towarzyszącym
sygnałem dźwiękowym i komunikatem.
Skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
Nieprawidłowe
działanie
Działanie kamery może ulec zakłóceniu
albo może ona nie działać
w następujących sytuacjach:
-

z
łe warunki widoczności
(niedostateczne oświetlenie drogi,
opady śniegu lub deszczu, mgła...),
-

o
ślepianie (światła pojazdu
nadjeżdżającego z naprzeciwka,
nisko świecące słońce, odblaski
na mokrej jezdni, wyjazd z tunelu,
występujące na przemian strefy
cienia i światła...),
-

s
trefa szyby usytuowana
przed kamerą – zabrudzona,
zaparowana, oszroniona,
zaśnieżona, uszkodzona lub
pokryta taśmą samoprzylepną.
Działanie radaru usytuowanego
w przednim zderzaku może być
zakłócane w pewnych warunkach
atmosferycznych: nagromadzenie się
śniegu, lodu, błota...
6
Jazda

248
Jumpy _pl_Chap06_conduite_ed01-2016

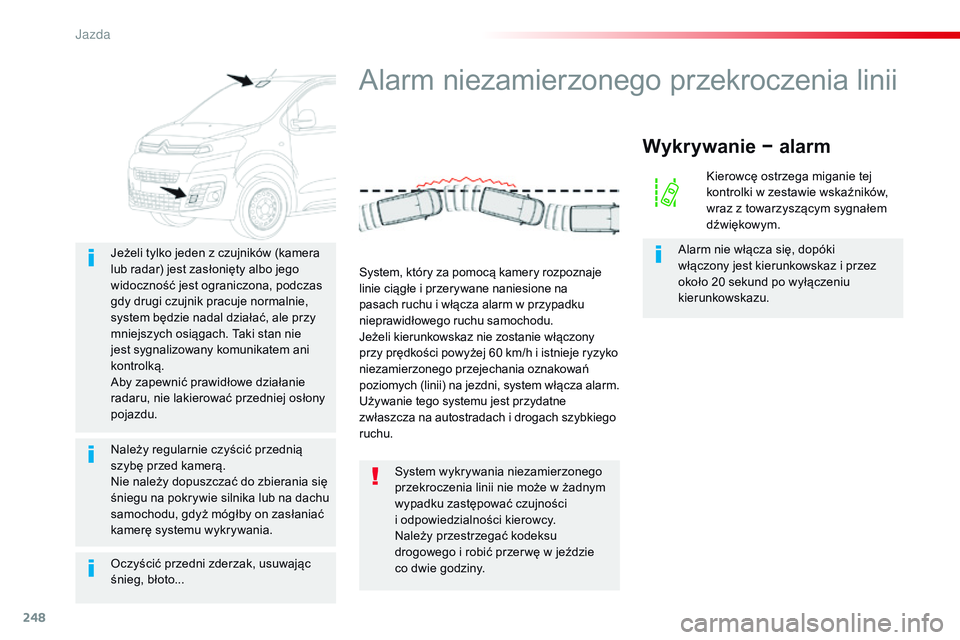

Oczyścić przedni zderzak, usuwając
śnieg, błoto... Jeżeli tylko jeden z czujników (kamera
lub radar) jest zasłonięty albo jego
widoczność jest ograniczona, podczas
gdy drugi czujnik pracuje normalnie,
system będzie nadal działać, ale przy
mniejszych osiągach. Taki stan nie
jest sygnalizowany komunikatem ani
kontrolką.
Aby zapewnić prawidłowe działanie
radaru, nie lakierować przedniej osłony
pojazdu.
Należy regularnie czyścić przednią
szybę przed kamerą.
Nie należy dopuszczać do zbierania się
śniegu na pokrywie silnika lub na dachu
samochodu, gdyż mógłby on zasłaniać
kamerę systemu wykrywania.
Alarm niezamierzonego przekroczenia linii
System, który za pomocą kamery rozpoznaje
linie ciągłe i przerywane naniesione na
pasach ruchu i włącza alarm w przypadku
nieprawidłowego ruchu samochodu.
Jeżeli kierunkowskaz nie zostanie włączony
przy prędkości powyżej 60 km/h i istnieje ryzyko
niezamierzonego przejechania oznakowań
poziomych (linii) na jezdni, system włącza alarm.
Używanie tego systemu jest przydatne
zwłaszcza na autostradach i drogach szybkiego
ruchu.
Wykrywanie − alarm
Kierowcę ostrzega miganie tej
kontrolki w zestawie wskaźników,
wraz z towarzyszącym sygnałem
dźwiękowym.
Alarm nie włącza się, dopóki
włączony jest kierunkowskaz i przez
około 20
sekund po wyłączeniu
kierunkowskazu.
System wykrywania niezamierzonego
przekroczenia linii nie może w żadnym
wypadku zastępować czujności
i odpowiedzialności kierowcy.
Należy przestrzegać kodeksu
drogowego i robić przer wę w jeździe
co dwie godziny.
J
