Cuprins
Telecomandă 21Cheie 22Alarmă 23Uşi 24Tablou de bord 28Reglare oră 29Martori 30Jojă carburant 36Lichid de răcire 36Detectare pneu dezumflat 37Indicator de întreţinere 38Reostat iluminare 39Cutii de viteze 40Indicator de schimbarea treptei 40Cutie de viteze automată 41Reglare volan 44Pornire şi oprire 44
Comenzilumini 45ştergătoare 48Regulator de viteză 50Limitator fix de viteza 52Limitator de viteză 53Încălzire/Aer condiţionatmanual 56automat 58Dezgheţare şi dezaburire 62Ventilaţia

La interior

10

CONSOLA CENTRALĂ ŞI CONSOLA SUPERIOARĂ



1.
Amplasarea comenzilor:


- blocare siguranţă electrică copii,

- blocare/deblocare centralizată.

2.
Comenzile de încălzire şi/sau aer
condiţionat.

3.
Amplasarea spaţiilor de aşezare
tichete/ hărţi sau comenzi:


- neutralizare ESP,

- neutralizare alarmă volumetrică,
led alarmă,

- neutralizare asistenţă la parcare.

4.
Spaţiu de depozitare.

5.
Radio auto sau spaţiu depozitare
obiecte mărunte.

6.
Aeratoare centrale reglabile.

7.
Buton semnal de avarie.

8.
Ecran sau spaţiu de depozitare.

9.
Plafonieră.

10.
Martor de neutralizare airbag
pasager.

11 .
Spaţiu pentru tichete/cartele,
comandă de neutralizare a ventilaţiei
spate, comenzi încă
lzire scaune.




REGLARE ORĂ


- consolă centrală cu ecran: a se vedea
la capitolul 9, în secţiunea "Reglare
dată şi oră",

- consolă centrală fără ecran: a se vedea
la capitolul 2, în secţiunea "Post de
conducere".
În funcţie de configuraţia vehiculului
dumneavoastră, dispuneţi fie de:

23


Deschideri

GATA DE PLECAR
E
2
ALARMĂ

Dacă vehiculul dumneavoastră este astfel echipat,
alarma realizează două tipuri de protecţie:


- perimetrică, se declanşează în cazul
deschiderii unei portiere faţă/spate
sau a capotei.

- volumetrică, se declanşează în cazul
variaţiilor de volum din habitaclu (spargere
geamuri sau deplasare în interior).


Neutralizare



- Deblocaţi autoturismul folosind cheia
cu telecomandă sau cuplaţi contactul,
ledul roşu se stinge.



Utilizare corecta

Nu aduceţi nici o modificare sistemului de
antidemaraj electronic.
Manipularea telecomenzii chiar în buzunar
poate declanşa deblocarea involuntară a
portierelor.
Utilizarea simultană a altor aparate pe
înaltă frecvenţă (telefoane mobile, alarme
ale imobilului...), poate perturba temporar
funcţionarea telecomenzii.
Telecomanda nu poate funcţiona atât timp
cât cheia este în antifurt, chiar cu contactul
taiat.

La cumpararea unui vehicul de ocazie:


- cereţi o memorare a cheilor în cadrul
reţelei CITROËN, pentru a fi sigur că
sunteţi în posesia singurelor chei ce
permit pornirea vehiculului.


Închidere vehicul cu alarma
completă

Activare



- Întrerupeţi contactul şi ieşiţi din vehicul.

- Activaţi alarma în următoarele cinci
minute după ce ieşiţi din autoturism,
efectuând o blocare simplă sau o supra-
blocare cu ajutorul telecomenzii.
Ledul roşu situat pe consola centrală
clipeşte o dată pe secundă.



Închiderea vehiculului numai cu
alarma perimetrică

În absenţa dumneavoastră, dacă doriţi
să lăsaţi un geam întredeschis sau un
animal în interiorul autoturismului, trebuie
să optaţi numai pentru tipul de protecţie
perimetrică.


- Întrerupeţi contactul.

- În următoarele zece secunde,
apăsaţi acest buton, aflat
pe consola centrală, până la
aprinderea fixă a ledului roşu.
La parasirea vehiculului,
verificati daca ati stins
luminile si nu lasati niciun
obiect de valoare la vedere.
Ca măsură de siguranţă
(copii la bord), scoateţi
cheia din contact când
părăsiţi vehiculul, chiar şi
pentru scurtă durată.
- Ieşiţi din vehicul.

- În cel mult cinci minute, activaţi alarma
efectuând o blocare simplă sau o supra-
blocare, cu ajutorul telecomenzii (ledul
roşu, aflat în mijlocul planşei de bord,
clipe
şte o dată pe secundă).

24


Deschideri



Declanşare

Sirena porneşte, semnalizatoarele de
direcţie clipesc timp de aproximativ
30 secunde şi ledul roşu clipeşte rapid.


- Pentru a o opri, inseraţi cheia şi cuplaţi
contactul.
După zece declanşări consecutive
(a unsprezecea dată) alarma se
dezactivează. Trebuie să reluaţi
operaţia de activare.


Disfuncţie

La punerea contactului, dacă ledul roşu
rămâne aprins timp de zece secunde,
conexiunea sirenei este defectă.
Consultaţi reţeaua CITROËN sau un Service
autorizat pentru verificarea sistemului.


Din interior
Închiderea vehiculului fără alarmă



- Inseraţi cheia în încuietoarea portierei
şoferulului şi blocaţi-o.
La spălarea vehiculului dumneavoastră
nu activaţi alarma.


Pană de telecomandă

Atunci când alarma este activată, însă
telecomanda nu mai funcţionează:


- Deblocaţi uşile cu cheia şi deschideţi
portiera. Alarma se declanşează.

- Cuplaţi contactul în următoarele
zece secunde. Alarma se dezactivează.



Activare automată

În funcţie de ţara de comercializare,
alarma se activează automat la aproximativ
2 minute după închiderea ultimei portiere.
Pentru a evita declanşarea alarmei la
deschiderea unei portiere, trebuie neapărat
să apăsaţi din nou pe butonul de deblocare
al telecomenzii.
Nu aduceţi nici o modificare sistemului
de alarmă, deoarece ar putea provoca
defecţiuni.


Din exterior

Utilizaţi telecomanda pentru blocarea/
deblocarea vehiculului.
Inseraţi partea metalică a cheii în
încuietoarea din partea şoferului dacă
telecomanda este inactivă.
O primă apăsare permite blocarea
centralizată a vehiculului.

O a doua apăsare permite
deblocarea centralizată a
vehiculului.
Comanda este inactivă dacă vehiculul
a fost blocat cu telecomanda sau cu cheia,
din exterior.

ABS
ESP
33


Postul de conducere

GATA DE PLECAR
E
2


Martor
stare
semnalează
Rezolvare - acţiune


Direcţie asistată
aprins. funcţionarea defectuoasă. Vehiculul păstrează o direcţie clasică, fără a fi asistată.
Verificaţi sistemul în reţeaua CITROËN sau la un
Service autorizat.

Detectare
deschidere aprins şi însoţit
de un mesaj pe
ecran. o deschidere incorect închisă. Verificaţi închiderea uşilor cabinei, uşilor din spate
şi pe cele laterale şi de la capotă (dacă vehiculul
dumneavoastră este echipat cu o alarmă).

Suspensie
spate cu
compensare
pneumatică clipeşte.

o diferenţă anormală între
înălţimea pragului detectat şi
înălţimea pragului optim. La corecţia automată: circulaţi uşor (aproximativ 10 km/h)
până la stingerea completă a martorului.
În cazul corecţiei manuale: reveniţi la o înălţime a
pragului optimă care a rămas pe limitatorul de sus sau
de jos. Capitolul 3, partea "Suspensie spate".
aprins la pornire
sau în timpul
rulării. o defecţiune a compensării
pneumatice. Este necesară oprirea imediată. Apelaţi la reţeaua
CITROËN sau la un Service autorizat.


ABS rămas aprins. o defecţiune a sistemului de
antiblocare roţi. Vehiculul îşi păstrează frânarea clasică fără asistenţă

dar noi vă sfătuim să vă opriţi. Apelaţi la reţeaua
CITROËN sau la un Service autorizat.


ESP clipeşte. o intervenţie de corectare din
partea ESP. Sistemul optimizează motricitatea şi permite ameliorarea
stabilităţii direcţiei vehiculului. Capitolul 4, secţiunea
"Siguranţă în conducere".
rămas aprins. defectarea sa. Exemplu: o
dezumflare a roţilor. Controlaţi presiunea din pneuri. Apelaţi la reţeaua
CITROËN sau la un Service autorizat.
rămas aprins cu
ledul butonului
(pe planşa de
bord) aprins. neutralizarea sa de către
conducător. Funcţionarea sistemului este neutralizată.
Reactivarea este automată la mai mult de 50 km/h sau
după apăsarea butonului (pe planşa de bord).

11 6
Echipamente
ACCESSORII


Pentru orice intervenţie asupra
vehiculului dumneavoastră, adresaţivă
unui atelier calificat ce dispune de informaţii
tehnice, competenţă şi material adaptat, la
fel cum reţeaua CITROËN este capabilă să
vă ofere.

Instalarea emiţătorilor de
radiocomunicaţii
Înainte de orice instalare a emiţătoarelor de
radiocomunicaţie ca echipament ulterior,
cu antenă exterioară pe vehicul, vă sfătuim
să contactaţi un reprezentant al mărcii
CITROËN.
Reţeaua CITROËN vă va comunica
caracteristicile emiţătorilor (banda de
frecvenţă, puterea maximă de ieşire, poziţia
antenei, condiţiile specifice de instalare)
care pot fi montate, conform Directivei
Compatibilitate Electromagnetică Automobile
(2004/104/CE).
Această gamă de produse este structurată
pentru confort, timp liber şi întreţinere:
Capace roţi (exceptând motorul de 163 cp),
kit ornamente interior din aluminiu, elemente
aerodinamice faţă şi spate, defl ectoare, treaptă, ... Radiouri auto, radiotelefon, kit mâini libere,
difuzoare, magazie CD-uri, sistem de
navigare, ...
Oricare ar fi materialul audio sau telematic
propus pe piaţă, constrîngerile tehnice legate
de montarea unui echipament din aceste familii
de produse necesită luarea în considerare a
specifi cului materialului şi a compatibilităţilor
cu capacităţile echipamentului de serie al
vehiculului dumneavoastră.
Huse pentru scaunele faţă compatibile cu
sistemul airbag, banchetă faţă cu 2 locuri,
covoraşe din cauciuc, covoraşe textile, spaţiu
depozitare portbagaj, bare de acoperiş, storuri
laterale, lanţuri pentru zăpadă.
Pentru a preveni orice incomodare la
apăsarea pedalelor:


- asiguraţi-vă că pozţionarea covoraşului
şi a prinderilor sale este corectă,

- nu suprapuneţi niciodată mai multe
covoraşe. Lichid spălare geamuri, siguran
ţe de
rezervă, ştergătoare, produse de curăţire şi
de întreţinere interior şi exterior, becuri de
schimb, ...
Montarea unui echipament sau a
unui accesoriu electric neomologat
de către Automobiles CITROËN, poate
duce la o pană a sistemului electronic al
autoturismului dumneavoastră. V-am fi
recunoscători dacă aţi binevoi să notaţi
această particularitate şi vă sfătuim să luaţi
legătura cu un reprezentant al Mărcii pentru
a vă prezenta gama de echipamente sau
accesorii omologate.
În funcţie de ţara unde se face
comercializarea este posibil să fie obligatorii
vestele şi triunghiurile reflectorizante sau
becurile de schimb, la bordul vehiculului. Alarmă antiintruziune, protecţia geamurilor,
trusă medicală, vestă reflectorizantă,
asistenţă la parcarea cu spatele, triunghi
reflectorizant, ...

11 7


Deschiderea capotei

VERIFI
CĂR
I
6

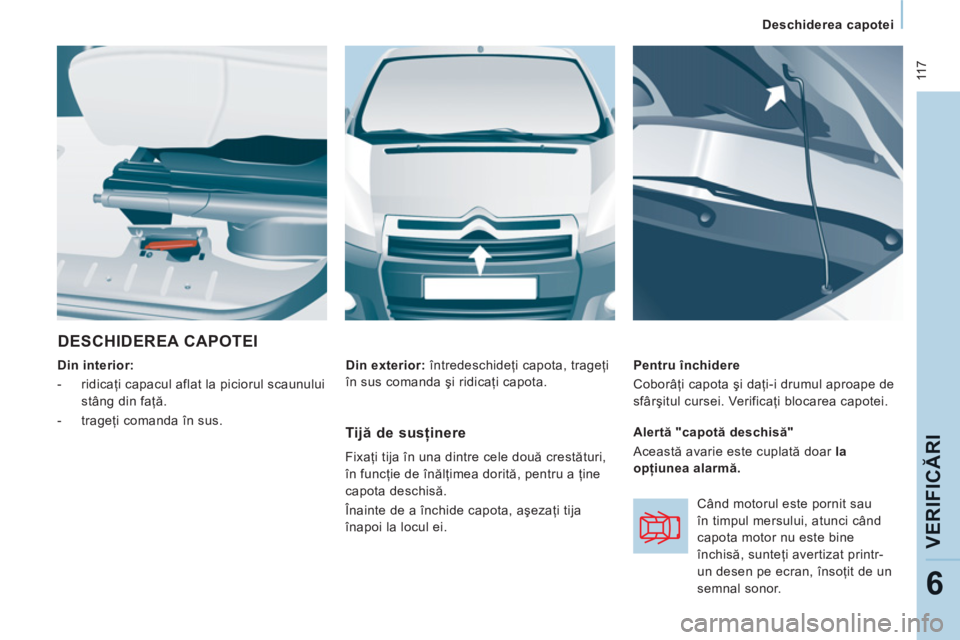

DESCHIDEREA CAPOTEI


Din interior:


- ridicaţi capacul aflat la piciorul scaunului
stâng din faţă.

- trageţi comanda în sus.
Pentru închidere
Coborâţi capota şi daţi-i drumul aproape de
sfârşitul cursei. Verificaţi blocarea capotei.
Din exterior:
întredeschideţi capota, trageţi
în sus comanda şi ridicaţi capota.
Tijă de susţinere

Fixaţi tija în una dintre cele două crestături,
în funcţie de înălţimea dorită, pentru a ţine
capota deschisă.
Înainte de a închide capota, aşezaţi tija
înapoi la locul ei.
Alertă "capotă deschisă"
Această avarie este cuplată doar la
opţiunea alarmă.
Când motorul este pornit sau
în timpul mersului, atunci când
capota motor nu este bine
închisă, sunteţi avertizat printr-
un desen pe ecran, însoţit de un
semnal sonor.

143


Schimbarea unei siguranţe
ASISTEN
ŢĂ RAPID
Ă
7

SIGURANŢELE DIN PLANŞA DE BORD DIN PARTEA DREATĂ ŢŞŢŞ



- Basculaţi spaţiul de depozitare obiecte
mărunte apoi trageţi-l cu putere pentru a
ajunge la siguranţe.

Siguranţe


A (amperi)

Afectare


1


15
Ştergător spate


2


-
Liberă


3


5
Calculator airbag


4


10
Senzor unghi volan, Priză diagnostic, Senzor ESP, Ventilaţie
manuală, Contactor ambreiaj, Înălţime fascicul proiectoare,
Pompă filtru de particule


5


30
Retrovizoare cu comandă electrică, Motor geam electric
pasager


6


30
Alimentare geamuri electrice faţă



7


5
Plafoniere şi iluminare torpedo


8


20
Ecran multifuncţie, Sirenă alarmă antifurt, Autoradio,
Magazie CD, Radiotelefon, Cutie servitudine remorcă
(post-echipare)


9


10
Priză accesorii în rândul 2


10


30
Corector spate, Comenzi sub volan,
Tablou de bord


11


15
Priză diagnostic, Contactor antifurt


12


15
Kit mâini libere, Calculator airbag, Calculator asistenţă la
parcarea cu spatele


13


5
Cutie de servitudine motor, Cutie de servitudine remorcă


14


15
Senzor de ploaie, Ventilaţie spate, Aer condiţionat automatic,
Tablou de bord


15


30
Blocare/deblocare/supra-blocare a deschiderilor


16



-
Liberă


17


40
Dejivrare lunetă, Dejivrare retrovizoare

15
7


Exterior

LOCALIZAR
E
10
EXTERIOR


Buşon, rezervor carburant 125-126
Întrerupere carburant,
reamorsare diesel 126-127

Lamelă de ştergător 146
Retrovizoare exterioare 90
Semnalizator lateral 139

Lumini faţă, lumini anticeaţă,
semnalizatoare direcţie 45-47
Reglare înălţime fascicul 47
Schimbare lămpi faţă 137-139
Spălător faruri 48, 121
Protecţie împotriva zăpezii 136

Usi faţă 24-25
Uşă culisantă laterală 25-26
Cheie 22
Deschidere capotă 11 7
Siguranţă copii electrică 26

Frâne, plăcuţe frână 93, 122
Frânare de urgenţă 95
ABS, REF 95
ASR, ESP 96
Pneuri, presiune 156
Suspensie spate 87-89
Usi, capac de portbagaj 24-27
Comandă de urgenţă 27
Accesorii 116

Lumini de placa de înmatriculare 141
Dimensiuni 150-153

Kit de depanare 130
Roată de rezervă, cric, schimbare
roată, instrumente 132-136
Umflare roţi, presiune 156
Telecomandă 21-22
Schimbare baterie telecomandă,
reiniţializare 22
Cheie 22
Pornire 44
Blocare / deblocare
centralizată 21, 24-25
Alarmă 23-24

Remorcare, ridicare 147
Dispozitiv de remorcare 114-115
Asistenţă la parcare 94
Stopuri, semnalizatoare 45-46, 139
Al 3-lea stop 141
Schimbare lămpi spate 137, 140

15
9


Postul de conducere

LOCALIZAR
E
10


Ecrane, afişaj Capitol 9
Reglare oră pe ecran Capitol 9
Retrovizor interior 91
Teleplată, parcare 84
Oglindă de supraveghere copii 91
Plafoniere 83, 139
Martor pe consola superioara 28
Încălzire scaune 69
Ventilare spate 64, 65-66

Siguranţe planşă de bord, pe partea
dreaptă 143
Neutralizare airbag pasager 105
Comenzi


- blocare centralizată 24-25

- alarmă 23-24

- siguranţă electrică copii 26

- asistenţă la parcare 94

- ASR, ESP 96


Tehnologie la bord Capitol 9


- Apel de urgenţă sau de asistenţă

- NaviDrive

- MyWay

- Autoradio


Cutie de viteze 40-43
Semnal / lumini de avarie, warning 93

Încălzire, aerare


- ventilare manuală 56-57

- aer condiţionat A/C 56

- recirculare aer 57
Aer condiţionat cu reglare
separată 58-60
Degivrare-dezaburire 62-63
Încălzire suplimentară 65-66

Amenajări cabină 80-82


- torpedo,

- consolă superioara,

- scrumieră,

- parasolar,

- priză de 12 Volţi,

- spaţiu pentru tichete,

- spaţiu depozitare mărunţiş.
