CITROEN JUMPER MULTISPACE 2014 Instructieboekjes (in Dutch)

149


Zekering vervangen
SNEL WEER OP WE
G
7

ZEKERINGEN ONDER DEMOTORKAP



- Open de motorkap en schuif de
steun van het reservoir van de
ruitensproeiervloeistof weg om
gemakkelijker bij de zekeringen te
kunnen komen.

- Maak de zekeringkast los en kantel deze
omlaag om bij de zekeringen te komen.

Zekering


A (Ampère)


Functie


1


20
Elektronische eenheid motor, brandstof- en
luchtinlaatsysteem, motorventilateurgroep


2


15
Claxon


3


10
Pomp ruitensproeiers voor en achter


4


20
Pomp koplampsproeiers


5


15
Brandstofsysteem


6


10
Stuurbekrachtiging, extra schakelaar rempedaal


7


10
Remsysteem (ABS/ESC)


8


20
Bediening startmotor


9


10
Hoofdschakelaar rempedaal


10


30
Brandstof- en luchtinlaatsysteem, emissieregeling


11



40
Ventilatie vóór


12


30
Ruitenwissers vóór


13


40
Intelligente servicecentrale (BSI)


14


30
Vrij

150


Ruitenwisserblad vervangen


De ruitenwissers vóór in een
speciale stand zetten


- Beweeg de ruitenwisserschakelaar
binnen één minuut na het afzetten van
het contact omlaag om de ruitenwissers
naar de voorruitstijlen te bewegen
(speciale stand).
Vervangen van een wisserblad vóór


- Til de ruitenwisserarm op.

- Maak het wisserblad los en verwijder
het.

- Monteer het nieuwe wisserblad.

- Zet de ruitenwisserarm terug.
Vervangen van het wisserblad achter


- Til de ruitenwisserarm op, maak de clip
los en verwijder het wisserblad.

- Monteer het nieuwe wisserblad en zet
de ruitenwisserarm terug.


WISSERBLADEN VERVANGEN

Zet het contact aan en bedien de
ruitenwisserschakelaar om de ruitenwissers
in de ruststand te zetten.

151
Slepen van uw auto
SNEL WEER OP WE
G
7

Zonder takelen (4 wielen op de grond)

Gebruik hiervoor altijd een sleepstang.


Aan de voorzijde



- maak het klepje aan de onderkant los
met behulp van het vlakke gedeelte van
het sleepoog,

- draai het demonteerbare sleepoog vast
tot het stuit.

SLEPEN VAN DE AUTO
Getakeld (2 wielen op de grond)

Het takelen van de wagen bij de wielen
geniet de voorkeur.
Aan de achterzijde



- maak het klepje los met behulp van een
muntstuk of het platte uiteinde van het
sleepoog,

- draai het demonteerbare sleepoog vast
tot het stuit.



Auto met handgeschakelde versnellingsbak (diesel)

Zet de versnellingshendel van een auto
met handgeschakelde versnellingsbak in
de neutraalstand. Als dit advies niet wordt
gevolgd, kunnen tijdens het slepen bepaalde
onderdelen van het remsysteem beschadigd
raken en bestaat de mogelijkheid dat de
rembekrachtiging na het opnieuw starten
van de motor niet meer werkt.

152


Slepen van uw auto
Algemene aanwijzingen

Volg de huidige wetgeving in uw land op.
Controleer of het gewicht van de trekkende
auto hoger is dan van de auto die wordt
gesleept.
De bestuurder van de auto die wordt
gesleept moet over een geldig rijbewijs
beschikken.
Gebruik bij het slepen met 4 wielen op de
grond altijd een goedgekeurde sleepstang;
touwen en riemen zijn verboden.
Bij het slepen van de auto met stilstaande
motor zijn de rem- en stuurbekrachtiging
uitgeschakeld.
Laat uw auto in de volgende gevallen slepen
door een professioneel bergingsbedrijf :


- als de auto is gestrand op de
autosnelweg,

- bij auto's met vierwielaandrijving,

- als het niet mogelijk is de
versnellingsbak in de neutraalstand te
zetten, het stuurslot te ontgrendelen of
de handrem los te zetten,

- bij takelen met slechts twee wielen op
de grond,

- bij het ontbreken van een goedgekeurde
sleepstang...

153
TECHNISCHE GEGEVEN
S
8

154

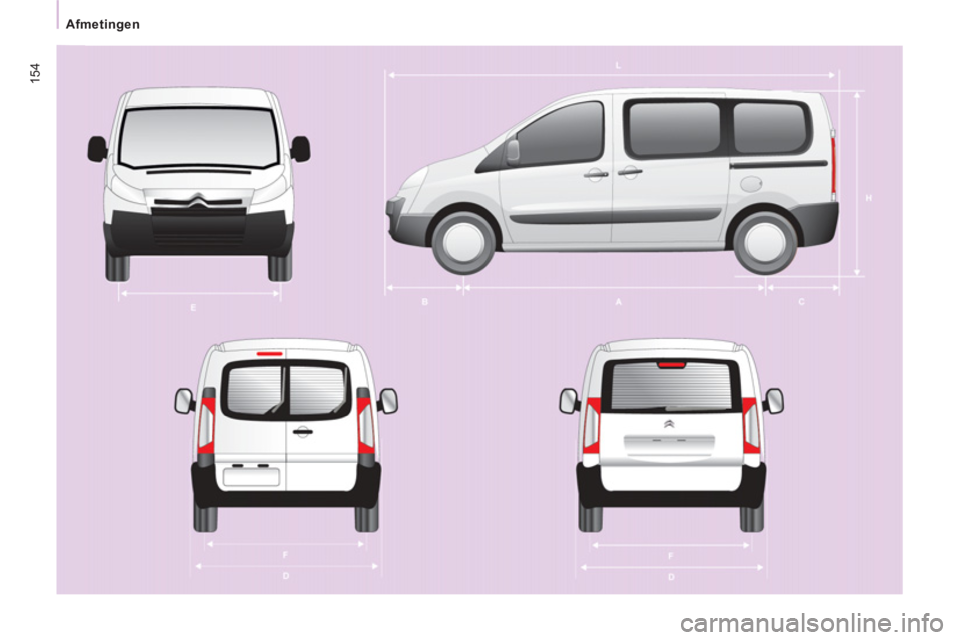

Afmetingen

155
Afmetingen

TECHNISCHE GEGEVEN
S
8





H1




L Totale lengte
4805




5135

H Totale hoogte, luchtvering/normale vering




1895/1942




A Wielbasis
3000




3122

B Overhang vóór




975




C Overhang achter
830




1038



Totale breedte:










zonder stootlijsten




1870




D met stootlijsten




1895






buitenspiegels ingeklapt




1986






buitenspiegels uitgeklapt




2194




E Spoorbreedte vóór




1574




F Spoorbreedte achter




1574






Draaicirkel tussen stoepranden (m)
12,18




12,59



Maximale beladingen (kg)










Nuttig laadvermogen




1000






Op het dak




170




AFMETINGEN

De auto is leverbaar in 2 lengten (L1, L2) en 1 hoogte (H1).
Raadpleeg de onderstaande tabellen:

156
Afmetingen





ACHTERDEUREN (mm)






L1




L2








H1





N Nuttige hoogte




1272





O Nuttige breedte




1237

157
Afmetingen

TECHNISCHE GEGEVEN
S
8






SCHUIFDEUR (mm)






L1




L2








H1





P Hoogte




1203





Q Breedte




924

158

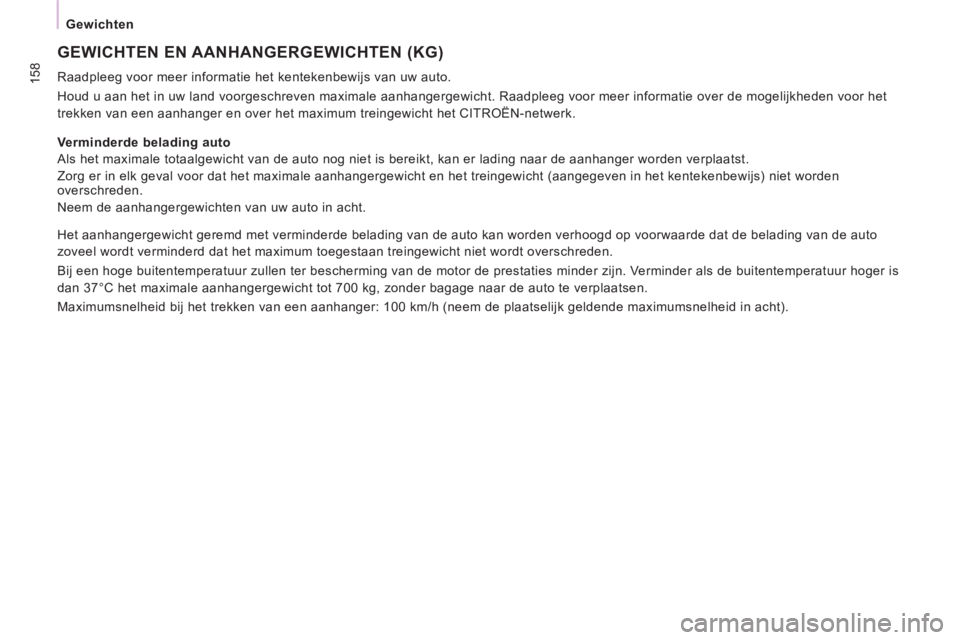

Gewichten

GEWICHTEN EN AANHANGERGEWICHTEN (KG)

Raadpleeg voor meer informatie het kentekenbewijs van uw auto.
Houd u aan het in uw land voorgeschreven maximale aanhangergewicht. Raadpleeg voor meer informatie over de mogelijkheden voor het
trekken van een aanhanger en over het maximum treingewicht het CITROËN-netwerk.

Verminderde belading auto
Als het maximale totaalgewicht van de auto nog niet is bereikt, kan er lading naar de aanhanger worden verplaatst.
Zorg er in elk geval voor dat het maximale aanhangergewicht en het treingewicht (aangegeven in het kentekenbewijs) niet worden
overschreden.
Neem de aanhangergewichten van uw auto in acht.

Het aanhangergewicht geremd met verminderde belading van de auto kan worden verhoogd op voorwaarde dat de belading van de auto
zoveel wordt verminderd dat het maximum toegestaan treingewicht niet wordt overschreden.
Bij een hoge buitentemperatuur zullen ter bescherming van de motor de prestaties minder zijn. Verminder als de buitentemperatuur hoger is
dan 37°C het maximale aanhangergewicht tot 700 kg, zonder bagage naar de auto te verplaatsen.
Maximumsnelheid bij het trekken van een aanhanger: 100 km/h (neem de plaatselijk geldende maximumsnelheid in acht).
