stop start CITROEN JUMPER MULTISPACE 2014 InstruktionsbÖcker (in Swedish)

2
Innehållsförteckning
Fjärrkontroll 21Nyckel 22Larm 23Dörrar 24Instrumenttavla 28Inställning av tiden 29Kontrollampor 30Bränslemätare 36Kylvätska 36Däcktrycksvarnare 37Serviceindikator 38Reostat för instrumentbelysning 39Växellådor 40Växlingsindikator 40Automatlåda 42Inställning av ratten 45Start och stopp 45
Belysningsreglage 46Vindrutetorkare 49Farthållare 51Fast fartbegränsare 53Fartbegränsare 54Manuellt styrd värme / luftkonditionering 57automatisk 59Borttagning av is och imma 63Ventilation bak i bilen 65Tillsatsvärme 66Framsäten 69Soffa fram med 2 platser 71Sittplatser bak 73Inställning av säten och soffor8r0Anordningar i förarhytten 81Taklampor 84Betalkort vägtull / parkering 85Anordningar i närhetenav sittplatserna 85
Fjädring bak 88Backspeglar 91Elstyrda fönsterhissar 93
Presentation 4På utsidan6Sitta bekvämt och säkert 11Sikt 13Köra säkert 14Inredning i hytten 15Inredning bak 15Barn i bilen 16Ventilation 17EcoDriving 18
Parkeringsbroms 94Varningsblinkers 94Parkeringshjälp 95Signalhorn 96ABS 96AFU 96ASR och ESC 97"Grip control" 98Säkerhetsbälten 100Krockkuddar 103Sidokrockkuddar 105Krockkuddar fram 106Bortkoppling avpassagerarens airbag 106Bilbarnstolar 107ISOFIX-barnstolar 111Rekommenderade bilbarnstolar 114
2. KLAR FÖR STA RT
21-45
4. SÄKERHET
94-116
1. SNABBGUIDE
4-203. ERGONOMIOCHKOMFORT 46-93

Förarplats
KONTROLLAMPOR

Vid varje start tänds en serie kontrollampor och utför en automatisk kontroll. De släcks sedan genast. Med motorn i gång: kontrollampan
blir en varning om den förblir tänd eller om den blinkar. Denna första varning kan åtföljas av en ljudsignal och ett meddelande som visas i
displayen.
Ta hänsyn till dessa varningar.

Kontrollampa
indikering
betyder
Lösning - åtgärd

STOP tänd tillsammans
med en annan
kontrollampa
och åtföljs av ett
meddelande på
skärmen. större fel föknippade
med kontrollamporna
"Bromsvätskenivå",
"Motoroljetryck och temperatur",
"Kylvätsketemperatur",
"Elektronisk bromskraftsfördelare",
"Servostyrning",
"Däcktrycksvarnare".
Stanna omedelbart, parkera bilen, slå ifrån
tändningen och kontakta en CITROËN -verkstad eller
en annan kvalificerad verkstad .


Parkeringsbroms /
bromsvätskenivå /
REF

tänd en åtdragen eller dåligt lossad
broms. Lossa bromsen, kontrollampan släcks.
tänd otillräcklig vätskenivå. Fyll på med en vätska som har rekommenderas av CITROËN.
förblir tänd trots en
korrekt nivå och
förknippad med
kontrollampan för
ABS-systemet. en funktionsstörning i den
elektroniska bromsfördelaren.
Stanna omedelbart, parkera bilen, slå ifrån
tändningen och kontakta en CITROËN- verkstad eller
en annan kvalificerad verkstad .

Motoroljans
tryck och
temperatur tänd under
vägen. otillräckligt tryck eller hög
temperatur. Parkera, slå ifrån tändningen och låt motorn svalna.
Kontrollera nivån visuellt. Rubrik 6, avsnitt "Nivåer".
förblir tänd trots
en korrekt nivå. ett större fel. Uppsök en CITROËN-verkstad eller en annan
kvalificerad verkstad.

45

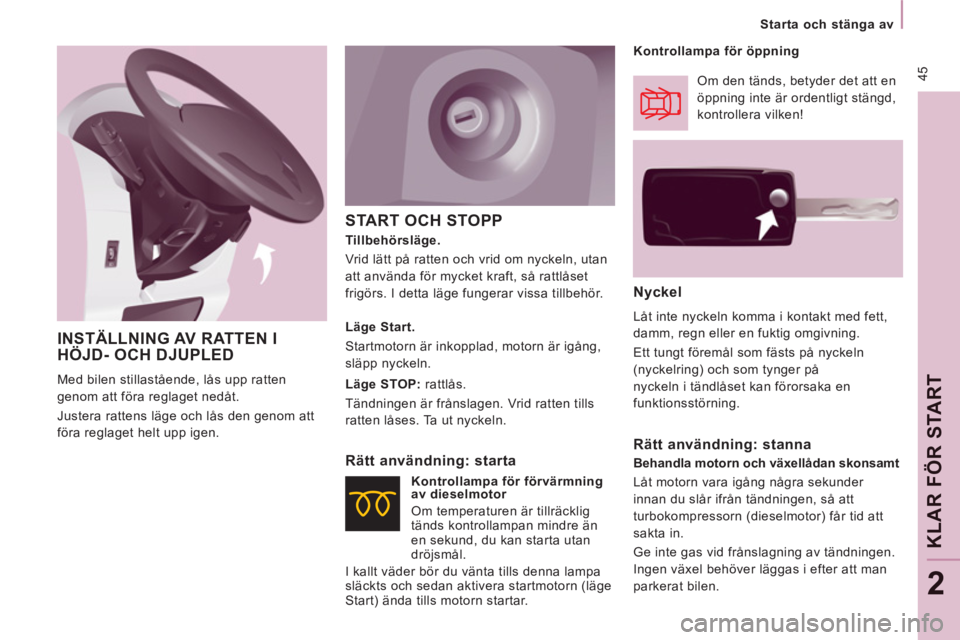

Starta och stänga av

KLAR
FÖ
R STAR
T
2
START OCH STOPP


Nyckel

Låt inte nyckeln komma i kontakt med fett,
damm, regn eller en fuktig omgivning.
Ett tungt föremål som fästs på nyckeln
(nyckelring) och som tynger på
nyckeln i tändlåset kan förorsaka en
funktionsstörning.
Läge Start.
Startmotorn är inkopplad, motorn är igång,
släpp nyckeln.

Läge STOP:
rattlås.
Tändningen är frånslagen. Vrid ratten tills
ratten låses. Ta ut nyckeln.

Rätt användning: starta

Om den tänds, betyder det att en
öppning inte är ordentligt stängd,
kontrollera vilken!

Kontrollampa för förvärmning
av dieselmotor
Om temperaturen är tillräcklig
tänds kontrollampan mindre än
en sekund, du kan starta utan
dröjsmål.
I kallt väder bör du vänta tills denna lampa
släckts och sedan aktivera startmotorn (läge
Start) ända tills motorn startar.



Rätt användning: stanna


Behandla motorn och växellådan skonsamt
Låt motorn vara igång några sekunder
innan du slår ifrån tändningen, så att
turbokompressorn (dieselmotor) får tid att
sakta in.
Ge inte gas vid frånslagning av tändningen.
Ingen växel behöver läggas i efter att man
parkerat bilen.


Tillbehörsläge.
Vrid lätt på ratten och vrid om nyckeln, utan
att använda för mycket kraft, så rattlåset
frigörs. I detta läge fungerar vissa tillbehör.
Kontrollampa för öppning

INSTÄLLNING AV RATTEN I
HÖJD- OCH DJUPLED
Med bilen stillastående, lås upp ratten
genom att föra reglaget nedåt.
Justera rattens läge och lås den genom att
föra reglaget helt upp igen.

88

Fjädring bak


Metallfjädring

Denna utrustning använder långa
fjädringsstopp, som gör det möjligt att
garantera att bilen är stabil, både i olastat
och i lastat skick. Du behöver inte ingripa,
förutom att du sköter underhållet och
beaktar de tillåtna lasterna. Då alla dörrar i bilen har stängts, startar
dessa sensorer en automatisk kompensering
och fastställer optimal tröskelhöjd för körning
med bilen.
Koppla bort den automatiska korrigeringen
Reglaget som används för att koppla bort
den automatiska korrigeringen befinner sig
på den högra sidan, baktill på bilen.
FJÄDRING BAK

2 typer av fjädring finns. Den automatiska korrigeringen bör
kopplas bort manuellt i följande
situationer:


- då någon arbetar under bilen,

- vid hjulbyte,

- då bilen transporteras på lastbil, tåg,
färja, båt, …



Luftfjädring bak

Om bilen har denna utrustning reglerar den
här typen av fjädring höjdvariationerna för
bilens underrede bak, oavsett den vikt som
är med i bilen, inom gränsen för tillåtna
värden. Då lasten i bilen blir tyngre eller
lättare, detekteras detta av två höjdsensorer.
Två funktioner


1.
Automatisk
korrigering

2.
Manuell korrigering


1 - Automatisk korrigering av denbakre tröskelns höjd

Luftjädringen reglerar automatiskt
höjdvariationerna för bilens underrede bak.
Den automatiska kompenseringen kopplas
tillfälligt bort:


- om en dörr / baklucka är öppen,

- vid inbromsning eller stopp i närheten av
trafikljus (bromspedalen nedtryckt). Med bilen stillastående:


- tryck en lång tryckning,

- släpp reglaget.

Återgång till automatisk korrigering
Med bilen stillastående:


- tryck en lång tryckning,

- släpp reglaget.
Beroende på konfigurationen kan en
ljudsignal höras under dessa ingrepp.
En röd kontrollampa på
instrumentpanelen blinkar då
höjden inte är optimal och måste
justeras. Kör då långsamt ända
tills kontrollampan släcks. Återgången till automatisk korrigering
bekräftas av att dioden släcks. Bortkopplingen bekräftas av dioden
som tänds. Den fortsätter att lysa i cirka
30 sekunder.

DIESEL
129
Bränsle

KONTROLLER
6

AVSTÄNGNING AV
BRÄNSLETILLFÖRSEL
Vid en kraftig krock stängs bränsletillförseln
till motorn automatiskt av.
HANDPUMP (DIESEL)

Vid bränslestopp måste systemet avluftas:


- fyll på minst 5 liter bränsle i tanken,

- manövrera den manuella pumpen,
som finns under motorhuven under
skyddslocket, tills bränsle syns i den
genomskinliga ledningen,

- starta motorn. Kontrollampan blinkar och ett
meddelande visas på displayen.
Kontrollera att det inte känns någon lukt
och att bränsle inte har läckt ut innan du
återställer bränslematningen så här:


- Slå av tändningen (STOP-läge),

- Dra ut tändningsnyckeln,

- Stick in tändningsnyckeln igen,

- Slå på tändningen och starta motorn.
Bränslekvalitet för dieselmotorer Bränslekvalitet för bensinmotorer


Dieselmotorerna är fullständigt kompatibla
med biobränslen som uppfyller aktuella
och framtida europeiska standarder (diesel
som uppfyller EN 590 i blandning med ett
biobränsle som uppfyller EN 14214) och
som kan tankas på bränslestationer (möjlig
tillblandning av 0 till 7 % metylester av
fettsyra).
Biobränslet B30 kan användas i vissa
dieselmotorer. Denna användning sker
emellertid på villkor att man noggrant
uppfyller de särskilda servicevillkoren.
Fråga din CITROËN-verkstad eller en annan
kvalificerad verkstad om råd.
Användning av alla andra typer av
(bio)bränslen (vegetabiliska eller animaliska
oljor, eldningsoljor...) i ren eller utspädd form
är strängt förbjuden (risk för skador i motorn
och bränslesystemet).

Bensinmotorerna är fullständigt kompatibla
med biobränslen av typ E10 eller E24
(som innehåller 10 % eller 24 % etanol)
som uppfyller kraven i de europeiska
standarderna EN 228 och EN 15376.
Bränslen av typ E85 (som innehåller upp till
85 % etanol) är uteslutande reserverade för
bilar som säljs för användning av denna typ
av bränsle (BioFlex-bilar). Etanolens kvalitet
ska uppfylla kraven i EN 15293.
Endast i Brasilien saluförs speciella bilar
som fungerar med bränslen som innehåller
upp till 100 % etanol (typ E100).

130
Bränsle
KNAPP FÖR AVLUFTNING AV
BRÄNSLESYSTEM (DIESEL)
Vid bränslestopp kan systemet avluftas med
hjälp av en tryckknapp:


- fyll på minst 5 liter bränsle i tanken,

- öppna motorhuven,
- knäpp loss skyddskåpan för att komma
åt tryckknappen för avluftning,

- lägg kåpan till höger om motorn,

- tryck hårt på tryckknappen för att
aktivera den. Bränslet får slangen att
hårdna när det passerar,

- aktivera startmotorn tills motorn startar,
- placera de två springorna i stiften
baktill på motorn för att sätta tillbaka
skyddskåpan,

- knäpp fast skyddskåpan,

- stäng motorhuven. Fortsätt inte, om motorn inte startar vid
första försöket.
Tryck en gång till på
avluftningsknappen och gör sedan ett
nytt försök med startmotorn.

9.61

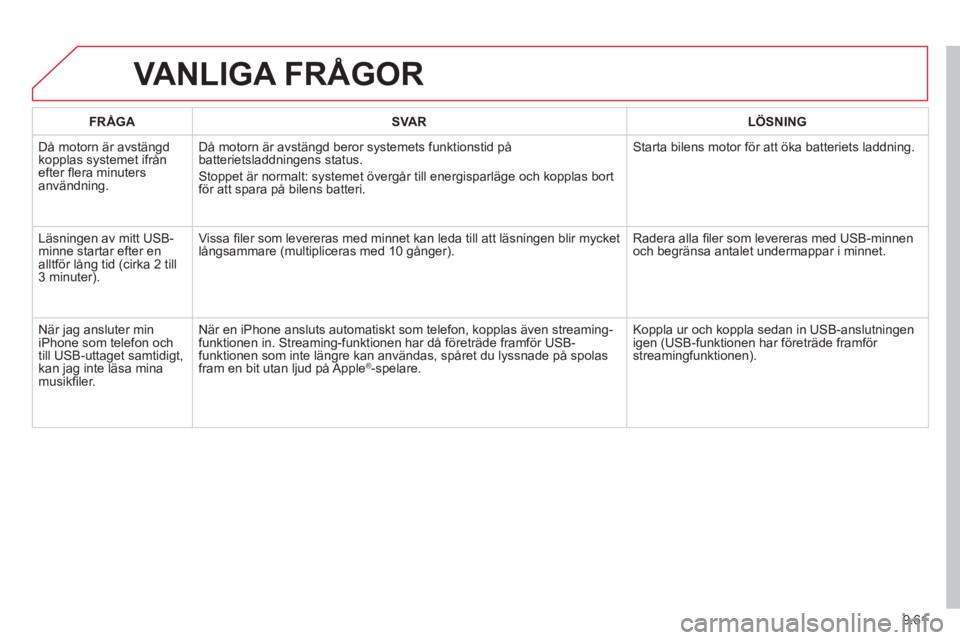

VANLIGA FRÅGOR
FRÅGASVARLÖSNING
Då motorn är avstängd
kopplas systemet ifrånefter fl era minutersanv‰ndning. DÂ motorn ‰r avst‰n
gd beror systemets funktionstid p batterietsladdningens status.
Stoppet ‰r normalt: systemet ˆvergÂr till energisparl‰ge och kopplas bort
fˆr att spara p bilens batteri. Starta bilens motor fˆr att ˆka batteriets laddning.
L‰snin
gen av mitt USB-minne startar efter en
alltfˆr lÂng tid (cirka 2 till
3 minuter).Vissa fi ler som levereras med minnet kan leda till att läsnin
gen blir mycketlångsammare (multipliceras med 10 gånger). Radera alla fi ler som levereras med USB-minnen
och begränsa antalet undermappar i minnet.
N
är jag ansluter min
iPhone som telefon och
till USB-uttaget samtidigt,kan jag inte läsa mina musikfi ler. N‰r en iPhone ansluts automatiskt som telefon, kopplas ‰ven streamin
g-
funktionen in. Streaming-funktionen har d fˆretr‰de framfˆr USB-
funktionen som inte l‰ngre kan anv‰ndas, spÂret du lyssnade p spolas
fram en bit utan ljud p AppleÆ-spelare. Koppla ur och koppla sedan in USB-anslutnin
gen
igen (USB-funktionen har fˆretr‰de framfˆr streamingfunktionen).
