Page 5 of 324
3
Sumário
Modos de condução (elétrico) 158
Stop & Start 158
Deteção de pressão baixa dos pneus 160
Auxiliares de condução e manobra -
Recomendações gerais
162
Ecrã elevado 163
Memorização das velocidades 164
Reconhecimento e recomendação do limite de
velocidade
165
Limitador de velocidade 167
Regulador de velocidade - recomendações
especiais
169
Regulador de velocidade 170
Regulador de velocidade adaptativo 172
Active Safety Brake com Alerta de risco
de colisão e Ajuda à travagem de emergência
inteligente
176
Alerta de transposição involuntária de linha 179
Deteção de falta de concentração 179
Controlo dos ângulos mortos 180
Ajuda ao estacionamento 182
Top Rear Vision 184
7Informações práticasCompatibilidade dos combustíveis 188
Reabastecimento 188
Prevenção contra combustível errado Diesel 190
Sistema de carga (elétrico) 190
Carregar a bateria de tração (elétrica) 196
Modo de poupança de energia 200
Correntes para a neve 200
Dispositivo de reboque 201
Barras de tejadilho/grades de tejadilho 201
Capô 202
Compartimento do motor 203
Verificação dos níveis 204
Verificações 206
AdBlue® (BlueHDi) 209
Roda livre 2 11
Conselhos de manutenção 213
8Em caso de anomaliaTriângulo de sinalização 215
Falta de combustível (gasóleo) 215
Caixa de ferramentas 216
Kit de reparação provisória de furos de pneus 217
Roda sobresselente 220
Substituir uma lâmpada 225
Substituir um fusível 230
Bateria de 12 V/sobresselente 233
Reboque 236
9Características técnicasCaracterísticas dos motores e cargas
rebocáveis 239
Motores a gasóleo 240
Motor elétrico 245
Dimensões 247
Elementos de identificação 249
10Sistema de áudio Bluetooth®Primeiros passos 251
Comandos no volante 252
Menus 253
Rádio 253
Rádio DAB (Digital Audio Broadcasting) 254
Multimédia 255
Telefone 258
Perguntas frequentes 261
11CITROËN Connect RadioPrimeiros passos 263
Comandos no volante 264
Menus 265
Aplicações 266
Rádio 267
Rádio DAB (Digital Audio Broadcasting) 268
Multimédia 269
Telefone 270
Configuração 273
Perguntas frequentes 275
12CITROËN Connect NavPrimeiros passos 277
Comandos no volante 278
Menus 279
Comandos de voz 280
Navegação 284
Navegação conectada 286
Aplicações 289
Rádio 292
Rádio DAB (Digital Audio Broadcasting) 293
Multimédia 293
Telefone 295
Configuração 298
Perguntas frequentes 300
■
Índice alfabético
bit.ly/helpPSA
Acesso a vídeos adicionais
Page 13 of 324
11
Instrumentos do painel de bordo

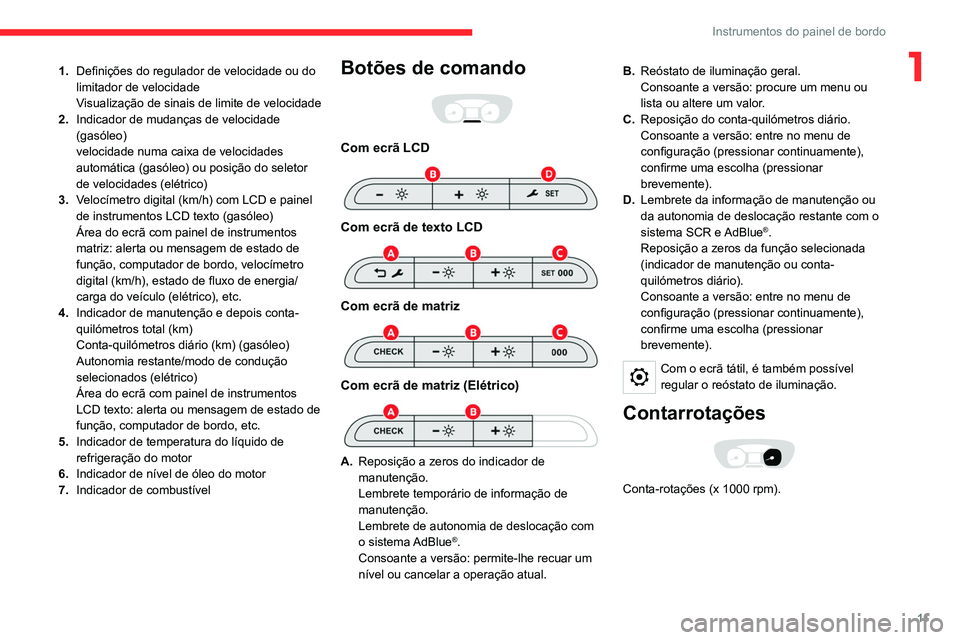

11.Definições do regulador de velocidade ou do
limitador de velocidade
Visualização de sinais de limite de velocidade
2. Indicador de mudanças de velocidade
(gasóleo)
velocidade numa caixa de velocidades
automática (gasóleo) ou posição do seletor
de velocidades (elétrico)
3. Velocímetro digital (km/h) com LCD e painel
de instrumentos LCD texto (gasóleo)
Área do ecrã com painel de instrumentos
matriz: alerta ou mensagem de estado de
função, computador de bordo, velocímetro
digital (km/h), estado de fluxo de energia/
carga do veículo (elétrico), etc.
4. Indicador de manutenção e depois conta-
quilómetros total (km)
Conta-quilómetros diário (km) (gasóleo)
Autonomia restante/modo de condução
selecionados (elétrico)
Área do ecrã com painel de instrumentos
LCD texto: alerta ou mensagem de estado de
função, computador de bordo, etc.
5. Indicador de temperatura do líquido de
refrigeração do motor
6. Indicador de nível de óleo do motor
7. Indicador de combustívelBotões de comando
Com ecrã LCD
Com ecrã de texto LCD
Com ecrã de matriz
Com ecrã de matriz (Elétrico)
A.Reposição a zeros do indicador de
manutenção.
Lembrete temporário de informação de
manutenção.
Lembrete de autonomia de deslocação com
o sistema AdBlue
®.
Consoante a versão: permite-lhe recuar um
nível ou cancelar a operação atual. B.
Reóstato de iluminação geral.
Consoante a versão: procure um menu ou
lista ou altere um valor.
C. Reposição do conta-quilómetros diário.
Consoante a versão: entre no menu de
configuração (pressionar continuamente),
confirme uma escolha (pressionar
brevemente).
D. Lembrete da informação de manutenção ou
da autonomia de deslocação restante com o
sistema SCR e
AdBlue®.
Reposição a zeros da função selecionada
(indicador de manutenção ou conta-
quilómetros diário).
Consoante a versão: entre no menu de
configuração (pressionar continuamente),
confirme uma escolha (pressionar
brevemente).
Com o ecrã tátil, é também possível
regular o reóstato de iluminação.
Contarrotações
Conta-rotações (x 1000 rpm).
Page 16 of 324
14
Instrumentos do painel de bordo

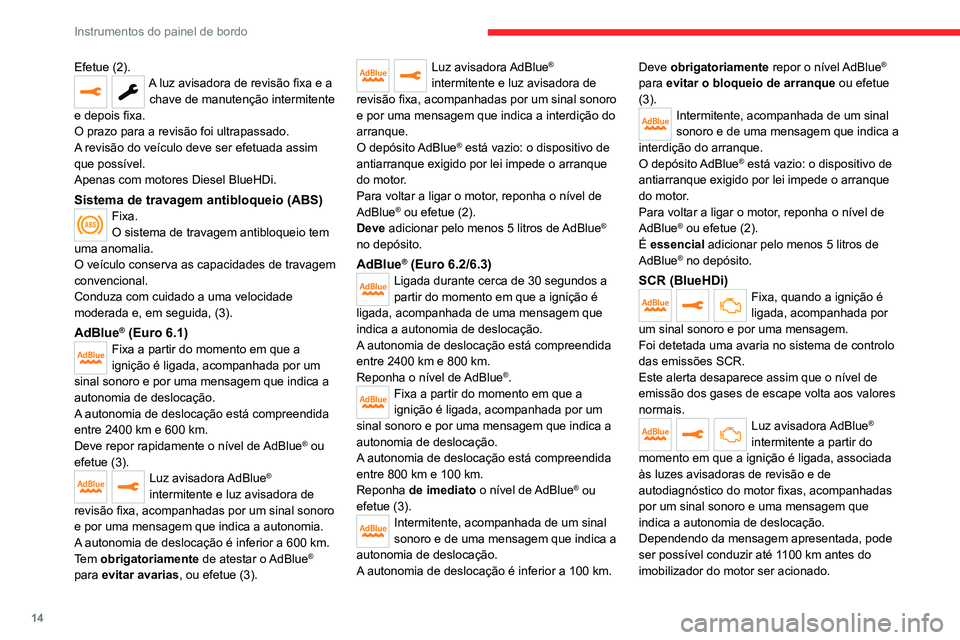

Efetue (2).A luz avisadora de revisão fixa e a chave de manutenção intermitente
e depois fixa.
O prazo para a revisão foi ultrapassado.
A revisão do veículo deve ser efetuada assim
que possível.
Apenas com motores Diesel BlueHDi.
Sistema de travagem antibloqueio (ABS)Fixa.
O sistema de travagem antibloqueio tem
uma anomalia.
O veículo conserva as capacidades de travagem
convencional.
Conduza com cuidado a uma velocidade
moderada e, em seguida, (3).
AdBlue® (Euro 6.1)Fixa a partir do momento em que a
ignição é ligada, acompanhada por um
sinal sonoro e por uma mensagem que indica a
autonomia de deslocação.
A autonomia de deslocação está compreendida
entre 2400 km e 600 km.
Deve repor rapidamente o nível de AdBlue
® ou
efetue (3).
Luz avisadora AdBlue®
intermitente e luz avisadora de
revisão fixa, acompanhadas por um sinal sonoro
e por uma mensagem que indica a autonomia.
A autonomia de deslocação é inferior a 600
km.
Tem obrigatoriamente de atestar o AdBlue
®
para evitar avarias , ou efetue (3).
Luz avisadora AdBlue®
intermitente e luz avisadora de
revisão fixa, acompanhadas por um sinal sonoro
e por uma mensagem que indica a interdição do
arranque.
O depósito AdBlue
® está vazio: o dispositivo de
antiarranque exigido por lei impede o arranque
do motor.
Para voltar a ligar o motor, reponha o nível de
AdBlue
® ou efetue (2).
Deve adicionar pelo menos 5 litros de AdBlue®
no depósito.
AdBlue® (Euro 6.2/6.3)Ligada durante cerca de 30 segundos a
partir do momento em que a ignição é
ligada, acompanhada de uma mensagem que
indica a autonomia de deslocação.
A autonomia de deslocação está compreendida
entre 2400 km e 800 km.
Reponha o nível de AdBlue
®.Fixa a partir do momento em que a
ignição é ligada, acompanhada por um
sinal sonoro e por uma mensagem que indica a
autonomia de deslocação.
A autonomia de deslocação está compreendida
entre 800 km e 100 km.
Reponha de imediato o nível de AdBlue
® ou
efetue (3).
Intermitente, acompanhada de um sinal
sonoro e de uma mensagem que indica a
autonomia de deslocação.
A autonomia de deslocação é inferior a 100 km. Deve obrigatoriamente repor o nível AdBlue
®
para evitar o bloqueio de arranque ou efetue
(3).
Intermitente, acompanhada de um sinal
sonoro e de uma mensagem que indica a
interdição do arranque.
O depósito AdBlue
® está vazio: o dispositivo de
antiarranque exigido por lei impede o arranque
do motor.
Para voltar a ligar o motor, reponha o nível de
AdBlue
® ou efetue (2).
É essencial adicionar pelo menos 5 litros de
AdBlue
® no depósito.
SCR (BlueHDi)Fixa, quando a ignição é
ligada, acompanhada por
um sinal sonoro e por uma mensagem.
Foi detetada uma avaria no sistema de controlo
das emissões SCR.
Este alerta desaparece assim que o nível de
emissão dos gases de escape volta aos valores
normais.
Luz avisadora AdBlue®
intermitente a partir do
momento em que a ignição é ligada, associada
às luzes avisadoras de revisão e de
autodiagnóstico do motor fixas, acompanhadas
por um sinal sonoro e uma mensagem que
indica a autonomia de deslocação.
Dependendo da mensagem apresentada, pode
ser possível conduzir até 1100 km antes do
imobilizador do motor ser acionado.
Page 17 of 324
15
Instrumentos do painel de bordo

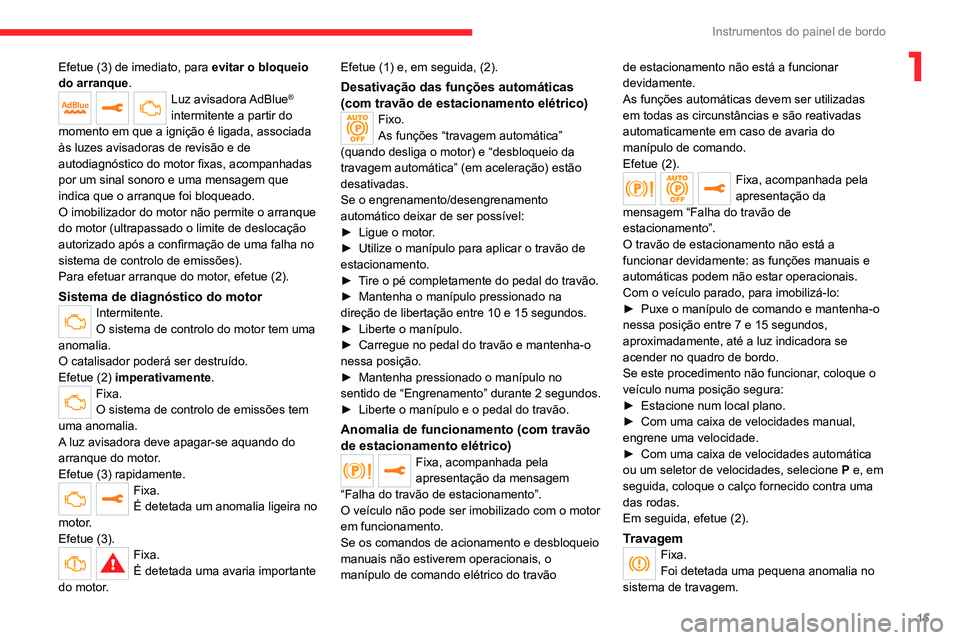

1Efetue (3) de imediato, para evitar o bloqueio
do arranque.
Luz avisadora AdBlue®
intermitente a partir do
momento em que a ignição é ligada, associada
às luzes avisadoras de revisão e de
autodiagnóstico do motor fixas, acompanhadas
por um sinal sonoro e uma mensagem que
indica que o arranque foi bloqueado.
O imobilizador do motor não permite o arranque
do motor (ultrapassado o limite de deslocação
autorizado após a confirmação de uma falha no
sistema de controlo de emissões).
Para efetuar arranque do motor, efetue (2).
Sistema de diagnóstico do motorIntermitente.
O sistema de controlo do motor tem uma
anomalia.
O catalisador poderá ser destruído.
Efetue (2) imperativamente .
Fixa.
O sistema de controlo de emissões tem
uma anomalia.
A luz avisadora deve apagar-se aquando do
arranque do motor.
Efetue (3) rapidamente.
Fixa.
É detetada um anomalia ligeira no
motor.
Efetue (3).
Fixa.
É detetada uma avaria importante
do motor. Efetue (1) e, em seguida, (2).
Desativação das funções automáticas
(com travão de estacionamento elétrico)
Fixo.
As funções “travagem automática”
(quando desliga o motor) e “desbloqueio da
travagem automática” (em aceleração) estão
desativadas.
Se o engrenamento/desengrenamento
automático deixar de ser possível:
►
Ligue o motor
.
►
Utilize o manípulo para aplicar o travão de
estacionamento.
►
T
ire o pé completamente do pedal do travão.
►
Mantenha o manípulo pressionado na
direção de libertação entre 10 e 15 segundos.
►
Liberte o manípulo.
►
Carregue no pedal do travão e mantenha-o
nessa posição.
►
Mantenha pressionado o manípulo no
sentido de “Engrenamento” durante 2 segundos.
►
Liberte o manípulo e o pedal do travão.
Anomalia de funcionamento (com travão
de estacionamento elétrico)
Fixa, acompanhada pela
apresentação da mensagem
“Falha do travão de estacionamento”.
O veículo não pode ser imobilizado com o motor
em funcionamento.
Se os comandos de acionamento e desbloqueio
manuais não estiverem operacionais, o
manípulo de comando elétrico do travão de estacionamento não está a funcionar
devidamente.
As funções automáticas devem ser utilizadas
em todas as circunstâncias e são reativadas
automaticamente em caso de avaria do
manípulo de comando.
Efetue (2).
Fixa, acompanhada pela
apresentação da
mensagem “Falha do travão de
estacionamento”.
O travão de estacionamento não está a
funcionar devidamente: as funções manuais e
automáticas podem não estar operacionais.
Com o veículo parado, para imobilizá-lo:
►
Puxe o manípulo de comando e mantenha-o
nessa posição entre 7 e 15 segundos,
aproximadamente, até a luz indicadora se
acender no quadro de bordo.
Se este procedimento não funcionar
, coloque o
veículo numa posição segura:
►
Estacione num local plano.
►
Com uma caixa de velocidades manual,
engrene uma velocidade.
►
Com uma caixa de velocidades automática
ou um seletor de velocidades, selecione
P
e, em
seguida, coloque o calço fornecido contra uma
das rodas.
Em seguida, efetue (2).
TravagemFixa.
Foi detetada uma pequena anomalia no
sistema de travagem.
Page 22 of 324
20
Instrumentos do painel de bordo
A partir do momento em que o nível de reserva
do reservatório de AdBlue® tenha sido atingido
(entre 2400 e 0 km), uma luz avisadora
acende-se quando se liga a ignição, e surge
no painel de instrumentos uma estimativa
da distância que se pode percorrer antes do
bloqueio do arranque do motor.
O dispositivo regulamentar de
antiarranque do motor é ativado
automaticamente quando o reservatório de
AdBlue
® está vazio. O arranque do motor
deixa de ser possível até que o nível de
AdBlue
® seja reposto.
Apresentação manual da autonomia
Enquanto a autonomia de deslocação for
superior a 2400 km, esta não é apresentada
automaticamente.
► Pressione este botão para apresentar
temporariamente a autonomia de deslocação.
Com o ecrã tátil
Pode visualizar as informações de
autonomia no menu “ Driving/Veículo”.
Para obter mais informações sobre a
Verificação dos níveis, consulte a
secção correspondente.
Verificação
Depois de alguns minutos de condução, a
temperatura e a pressão aumentam no circuito
de arrefecimento.
Para atestar:
►
aguarde pelo menos uma hora pelo
arrefecimento do motor
,
►
desaparafuse o tampão duas voltas para
fazer baixar a pressão,
►
quando a pressão tiver baixado, retire o
tampão,
►
ateste o nível até à marca "MAX".
Para obter mais informações sobre a
V
erificação dos níveis, consulte a secção
correspondente.
Atenção ao risco de queimaduras ao encher o circuito de arrefecimento. Não
encha para lá do nível máximo (indicado no
depósito).
Indicador de nível de óleo
do motor
(Consoante a versão)
Nas versões equipadas com um indicador
elétrico, o estado do nível de óleo do motor é
apresentado no quadro de bordo durante alguns
segundos depois de ligar a ignição, a seguir à
informação de manutenção.
A leitura do nível só é válida se o veículo estiver num solo nivelado e se o motor
estiver desligado há mais de 30 minutos.
Nível de óleo correto
Isto é indicado por uma mensagem no quadro
de bordo.
Falta de óleo
Isto é indicado por uma mensagem no quadro
de bordo.
Se a falta de óleo for confirmada pela vareta, é
necessário atestar o nível para evitar danos no
motor.
Para obter mais informações sobre a
Verificação dos níveis, consulte a secção
correspondente.
Anomalia de funcionamento no indicador
do óleo
Isto é indicado pela apresentação de uma
mensagem no quadro de bordo.
Consultar um concessionário CITROËN ou um
Reparador Autorizado.
Em caso de anomalia de funcionamento
do indicador elétrico, o nível de óleo
deixa de ser vigiado.
Se o sistema apresentar um problema de
funcionamento, deve verificar o nível de
óleo do motor com a vareta manual situada
debaixo do compartimento do motor.
Para obter mais informações sobre a
Verificação dos níveis, consulte a secção
correspondente.
Indicadores de autonomia
AdBlue
® (BlueHDi)
Os motores Diesel BlueHDi estão equipados
com uma funcionalidade que associa o sistema
de controlo de emissões SCR (Redução
Catalítica Seletiva) e o filtro de partículas diesel
(DPF) para o tratamento dos gases de escape.
Não funcionam sem o fluido AdBlue
®.
Page 23 of 324
21
Instrumentos do painel de bordo
1A partir do momento em que o nível de reserva
do reservatório de AdBlue® tenha sido atingido
(entre 2400 e 0 km), uma luz avisadora
acende-se quando se liga a ignição, e surge
no painel de instrumentos uma estimativa
da distância que se pode percorrer antes do
bloqueio do arranque do motor.
O dispositivo regulamentar de
antiarranque do motor é ativado
automaticamente quando o reservatório de
AdBlue
® está vazio. O arranque do motor
deixa de ser possível até que o nível de
AdBlue
® seja reposto.
Apresentação manual da autonomia
Enquanto a autonomia de deslocação for
superior a 2400 km, esta não é apresentada
automaticamente.
► Pressione este botão para apresentar
temporariamente a autonomia de deslocação.
Com o ecrã tátil
Pode visualizar as informações de
autonomia no menu “ Driving/Veículo”.
Ações necessárias devido à falta de
AdBlue®
As seguintes luzes avisadoras acendem-se
quando a quantidade de AdBlue® é inferior
ao nível de reserva que corresponde a uma
autonomia de deslocação de 2400 km.
Juntamente com as luzes avisadoras, surgem
mensagens regulares a lembrar a necessidade
de repor o nível para evitar a interdição de
arranque do motor. Consulte a secção Luzes
avisadoras e indicadoras para obter detalhes
sobre as mensagens apresentadas.
Para obter mais informações sobre o
AdBlue® (BlueHDi) e mais
especificamente, sobre o abastecimento,
consulte a secção correspondente.
Com motores BlueHDi (Euro 6.1)
Luzes
avisadoras/
indicadoras acesas Ação
Autonomia
restante
Reponha o
nível assim
que possível.Entre 2400
km e 600
km
Luzes
avisadoras/
indicadoras acesas Ação
Autonomia
restante
É essencial
repor o nível,
existe o risco
de interdição
do arranque
do motor. Entre 600
km e 0 km
Para
conseguir
voltar a ligar
o motor,
adicione uma
quantidade
mínima de
5 litros de
AdBlue
® no
depósito. 0 km
Com motores BlueHDi (Euro 6.2/6.3)
Luzes
avisadoras/
indicadoras acesas Ação
Autonomia
restante
Reponha o
nível.Entre 2400
km e 800
km
Page 24 of 324
22
Instrumentos do painel de bordo
Indicador de potência
(elétrico)
CHARGE
Carga da bateria de tração durante a
desaceleração e a travagem.
ECO
Consumo moderado de energia e autonomia de
condução otimizada.
POWER
Consumo de energia pela unidade de tração
durante a aceleração.
PONTO MORTO
Quando liga a ignição, a unidade de tração
elétrica do veículo não consome ou gera
energia: depois de deslizar sobre o indicador, o
ponteiro volta para a posição de “ponto morto”.
Luzes
avisadoras/
indicadoras acesas Ação
Autonomia
restante
Reponha o
nível assim
que possível.Entre 800
km e 100
km
É essencial
repor o nível
,
existe o risco
de interdição
do arranque
do motor. Entre 100
km e 0 km
Para
conseguir
voltar a ligar
o motor,
adicione uma
quantidade
mínima de
5 litros de
AdBlue
® no
depósito. 0 km
Anomalia no sistema de controlo de
emissões SCR
Deteção da anomalia
Se for detetada uma
anomalia, estas luzes
avisadoras acendem-se,
acompanhadas de um sinal
sonoro e da mensagem
“Defeito antipoluição” ou “NO
START IN”.
O alerta é acionado durante a condução, assim
que a anomalia no funcionamento for detetada
e, em seguida, ao ligar a ignição aquando
dos trajetos seguintes, enquanto a causa da
anomalia no funcionamento persistir.
Caso se trate de uma anomalia
temporária, o alerta desaparece durante
o trajeto seguinte, após o autodiagnóstico do
sistema de controlo de emissões SCR.
Anomalia confirmada durante a fase de
condução permitida (entre 1100 km e
0
km)
Após 50 km percorridos com a indicação da
anomalia ligada, a anomalia no sistema SCR é
confirmada.
A luz avisadora AdBlue começa a piscar e a
mensagem “Defeito antipoluição: Arranque
interdito em X km” ou “NO START IN X km”
é apresentada, indicando a autonomia de
desloção em quilómetros.
Com o veículo em movimento, a mensagem
é apresentada a cada 30 segundos. O alerta
repete-se ao ligar a ignição.
Poderá continuar a conduzir até 1100
km antes
do acionamento do sistema antiarranque do
motor.
Dirija-se a um concessionário CITROËN
ou a uma oficina autorizada assim que
possível para solicitar a verificação do
sistema.
Arranque interdito
Sempre que a ignição é ligada, a mensagem
“Defeito antipoluição: Arranque interdito” ou “NO
START IN“ é apresentada.
Para poder voltar a ligar o motor, deve
contactar um concessionário CITROËN
ou uma oficina autorizada.
Page 208 of 324
206
Informações práticas
de manutenção do construtor e em função da
motorização do seu veículo.
Caso contrário, solicite que estes sejam
verificados por um concessionário CITROËN ou
por uma oficina autorizada.
Utilize apenas produtos recomendados
pela CITROËN ou produtos de qualidade
e características equivalentes.
Para otimizar o funcionamento de
componentes tão importantes como os do
sistema de travagem, a CITROËN seleciona
e propõe produtos muito específicos.
Bateria de 12 V
A bateria não necessita de manutenção. Verifique regularmente se os terminais
estão apertados corretamente (versões sem
terminais de libertação rápida) e se as ligações
estão limpas.
Para obter mais informações sobre as
precauções a tomar antes de uma
operação na bateria de 12 V, consulte a
secção correspondente.
As versões equipadas com Stop & Start possuem uma bateria de chumbo de
12 V, de tecnologia e características
específicas.
A sua substituição deverá ser efetuada
exclusivamente na rede CITROËN ou numa
oficina autorizada.

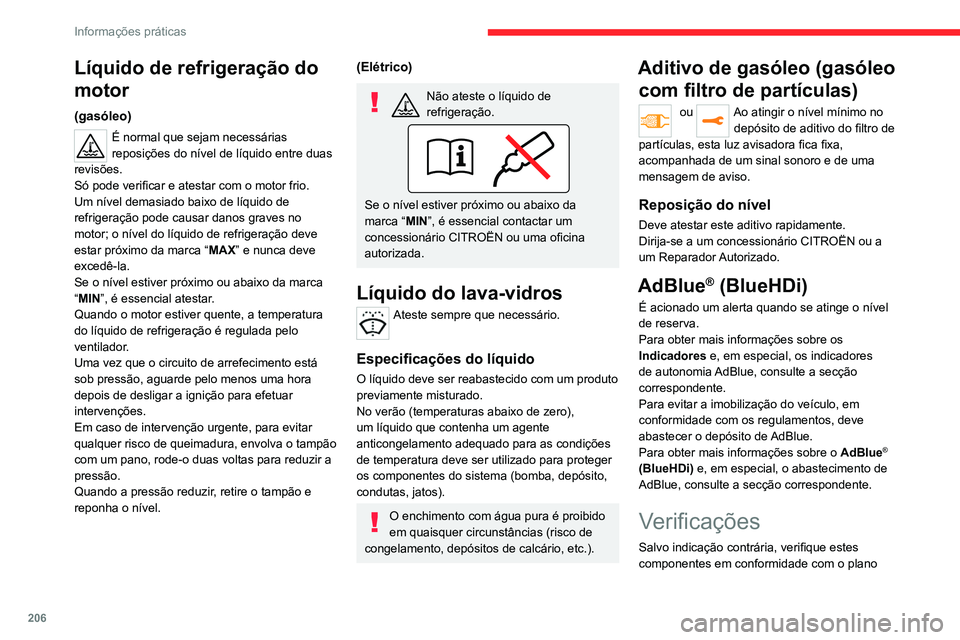

Líquido de refrigeração do
motor
(gasóleo)
É normal que sejam necessárias
reposições do nível de líquido entre duas
revisões.
Só pode verificar e atestar com o motor frio.
Um nível demasiado baixo de líquido de
refrigeração pode causar danos graves no
motor; o nível do líquido de refrigeração deve
estar próximo da marca “ MAX” e nunca deve
excedê-la.
Se o nível estiver próximo ou abaixo da marca
“MIN”, é essencial atestar.
Quando o motor estiver quente, a temperatura
do líquido de refrigeração é regulada pelo
ventilador.
Uma vez que o circuito de arrefecimento está
sob pressão, aguarde pelo menos uma hora
depois de desligar a ignição para efetuar
intervenções.
Em caso de intervenção urgente, para evitar
qualquer risco de queimadura, envolva o tampão
com um pano, rode-o duas voltas para reduzir a
pressão.
Quando a pressão reduzir, retire o tampão e
reponha o nível.
(Elétrico)
Não ateste o líquido de
refrigeração.
Se o nível estiver próximo ou abaixo da
marca “MIN”, é essencial contactar um
concessionário CITROËN ou uma oficina
autorizada.
Líquido do lava-vidros
Ateste sempre que necessário.
Especificações do líquido
O líquido deve ser reabastecido com um produto
previamente misturado.
No verão (temperaturas abaixo de zero),
um líquido que contenha um agente
anticongelamento adequado para as condições
de temperatura deve ser utilizado para proteger
os componentes do sistema (bomba, depósito,
condutas, jatos).
O enchimento com água pura é proibido
em quaisquer circunstâncias (risco de
congelamento, depósitos de calcário, etc.).
Aditivo de gasóleo (gasóleo com filtro de partículas)
ou Ao atingir o nível mínimo no
depósito de aditivo do filtro de
partículas, esta luz avisadora fica fixa,
acompanhada de um sinal sonoro e de uma
mensagem de aviso.
Reposição do nível
Deve atestar este aditivo rapidamente.
Dirija-se a um concessionário CITROËN ou a
um Reparador Autorizado.

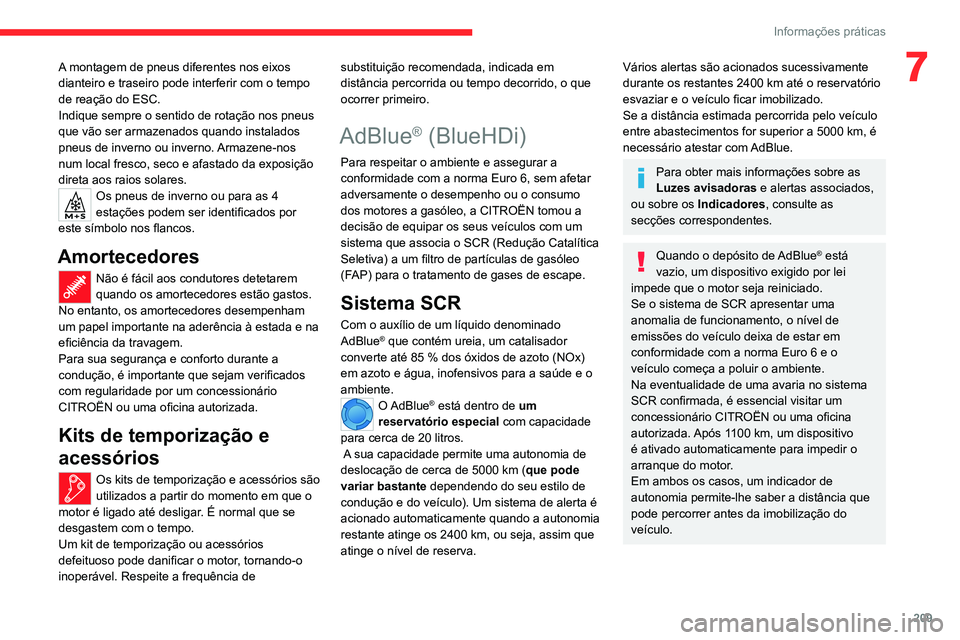

AdBlue® (BlueHDi)
É acionado um alerta quando se atinge o nível
de reserva.
Para obter mais informações sobre os
Indicadores e, em especial, os indicadores
de autonomia AdBlue, consulte a secção
correspondente.
Para evitar a imobilização do veículo, em
conformidade com os regulamentos, deve
abastecer o depósito de AdBlue.
Para obter mais informações sobre o AdBlue
®
(BlueHDi) e, em especial, o abastecimento de
AdBlue, consulte a secção correspondente.
Verificações
Salvo indicação contrária, verifique estes
componentes em conformidade com o plano
Page 211 of 324
209
Informações práticas
7A montagem de pneus diferentes nos eixos
dianteiro e traseiro pode interferir com o tempo
de reação do ESC.
Indique sempre o sentido de rotação nos pneus
que vão ser armazenados quando instalados
pneus de inverno ou inverno. Armazene-nos
num local fresco, seco e afastado da exposição
direta aos raios solares.
Os pneus de inverno ou para as 4
estações podem ser identificados por
este símbolo nos flancos.
Amortecedores
Não é fácil aos condutores detetarem
quando os amortecedores estão gastos.
No entanto, os amortecedores desempenham
um papel importante na aderência à estada e na
eficiência da travagem.
Para sua segurança e conforto durante a
condução, é importante que sejam verificados
com regularidade por um concessionário
CITROËN ou uma oficina autorizada.
Kits de temporização e
acessórios
Os kits de temporização e acessórios são
utilizados a partir do momento em que o
motor é ligado até desligar. É normal que se
desgastem com o tempo.
Um kit de temporização ou acessórios
defeituoso pode danificar o motor, tornando-o
inoperável. Respeite a frequência de substituição recomendada, indicada em
distância percorrida ou tempo decorrido, o que
ocorrer primeiro.
AdBlue® (BlueHDi)
Para respeitar o ambiente e assegurar a
conformidade com a norma Euro 6, sem afetar
adversamente o desempenho ou o consumo
dos motores a gasóleo, a CITROËN tomou a
decisão de equipar os seus veículos com um
sistema que associa o SCR (Redução Catalítica
Seletiva) a um filtro de partículas de gasóleo
(FAP) para o tratamento de gases de escape.
Sistema SCR
Com o auxílio de um líquido denominado
AdBlue® que contém ureia, um catalisador
converte até 85 % dos óxidos de azoto (NOx)
em azoto e água, inofensivos para a saúde e o
ambiente.
O AdBlue® está dentro de um
reservatório especial com capacidade
para cerca de 20 litros.
A sua capacidade permite uma autonomia de
deslocação de cerca de 5000 km ( que pode
variar bastante dependendo do seu estilo de
condução e do veículo). Um sistema de alerta é
acionado automaticamente quando a autonomia
restante atinge os 2400 km, ou seja, assim que
atinge o nível de reserva.
Vários alertas são acionados sucessivamente
durante os restantes 2400 km até o reservatório
esvaziar e o veículo ficar imobilizado.
Se a distância estimada percorrida pelo veículo
entre abastecimentos for superior a 5000 km, é
necessário atestar com AdBlue.
Para obter mais informações sobre as
Luzes avisadoras e alertas associados,
ou sobre os Indicadores, consulte as
secções correspondentes.
Quando o depósito de AdBlue® está
vazio, um dispositivo exigido por lei
impede que o motor seja reiniciado.
Se o sistema de SCR apresentar uma
anomalia de funcionamento, o nível de
emissões do veículo deixa de estar em
conformidade com a norma Euro 6 e o
veículo começa a poluir o ambiente.
Na eventualidade de uma avaria no sistema
SCR confirmada, é essencial visitar um
concessionário CITROËN ou uma oficina
autorizada. Após 1100 km, um dispositivo
é ativado automaticamente para impedir o
arranque do motor.
Em ambos os casos, um indicador de
autonomia permite-lhe saber a distância que
pode percorrer antes da imobilização do
veículo.
Page 212 of 324
210
Informações práticas
abrir a porta do condutor, destrancar o
veículo, inserir a chave na ignição ou
colocar a chave do sistema “Acesso e
arranque mãos-livres” no habitáculo.
Ligue a ignição e, após 10 segundos, ligue
o motor.
► Desligue a ignição e retire a chave do
contactor da ignição para desligar o motor.
ou
► Com Acesso e arranque mãos-livres,
pressione o botão “ START/STOP” para desligar
o motor.
Acesso ao depósito de AdBlue®
► Para aceder ao depósito de AdBlue®, abra a
porta dianteira esquerda.
► Pela parte inferior, remova a
tampa preta.
► Desaperte o tampão azul um 6
.º de volta para
a esquerda.
► Liberte o tampão para cima.
► Com uma embalagem de AdBlue
®: depois de
verificar a data de validade, leia com atenção as
Congelamento do AdBlue®
AdBlueO ® congela a temperaturas
abaixo de -11
°C, aproximadamente.
O sistema SCR possui um dispositivo de
reaquecimento do depósito de AdBlue
® que
lhe permite colocar o veículo em movimento
em condições climáticas de muito frio.
Fornecimento de AdBlue®
Recomenda-se abastecer com AdBlue® aquando
do primeiro alerta a indicar que o nível da
reserva foi atingido.
Para o funcionamento correto do sistema
SCR:
–
Utilize apenas o líquido
AdBlue
® em
conformidade com a norma ISO 22241.
–
Nunca transvase o
AdBlue
® para outro
recipiente: o aditivo vai perder as qualidades
de pureza.
–
Nunca dilua o
AdBlue
® com água.
Pode adquirir o AdBlue
® num concessionário
CITROËN ou numa oficina autorizada, bem
como em estações de serviço equipadas com
bombas de AdBlue
®, concebidas especialmente
para veículos de passageiros.
Nunca faça o abastecimento de AdBlue®
através de um distribuidor para veículos
pesados.
Recomendações de
armazenamento
O AdBlue® congela a cerca de -11 °C e
degrada-se a partir dos +25°C. É recomendado
que guarde as embalagens num local fresco ao
abrigo da exposição direta à luz solar.
Nestas condições o líquido poderá ser
conservado durante pelo menos um ano.
Se o líquido congelar, pode voltar a utilizá-lo
uma vez completamente descongelado à
temperatura ambiente.
Não guarde as embalagens de AdBlue®
no veículo.
Precauções de utilização
O AdBlue® é uma solução à base de ureia.
Este líquido é não inflamável, incolor e inodoro
(quando mantido num local fresco).
Em caso de contacto com a pele, lave a zona
afetada com água corrente e sabão. Em caso
de contacto com os olhos, lave imediatamente
com água abundante ou com uma solução de
lavagem ocular durante, no mínimo, 15 minutos.
Em caso de persistência de sensação de ardor
ou irritação, consulte um médico.
Em caso de ingestão, lave imediatamente a
boca com água limpa e beba bastante água.
Em determinadas circunstâncias (por exemplo,
temperatura elevada), o risco de libertação de
amoníaco não pode ser excluído: não inalar o
vapor. Os vapores com amoníaco têm uma ação
irritante nas mucosas (olhos, nariz e garganta).
Mantenha o AdBlue® fora do alcance das
crianças, no recipiente original.
Procedimento
Antes de proceder ao abastecimento,
certifique-se de que o veículo está estacionado
numa superfície plana e nivelada.
Com temperaturas baixas, certifique-se de que
a temperatura do veículo é superior a -11 °C.
Caso contrário, o AdBlue
® poderá congelar e
não entrar no depósito. Estacione o veículo
num local com uma temperatura moderada
durante algumas horas para poder efetuar o
abastecimento.
Nunca coloque o AdBlue® no depósito de
gasóleo.
No caso de projeções do AdBlue® ou se
houver derrames na carroçaria, lave de
imediato com água fria ou limpe com um
pano húmido.
Caso o líquido tenha cristalizado, elimine-o
com o auxílio de uma esponja e de água
quente.
Importante: se for necessário
abastecer após uma anomalia devido
a falta de AdBlue, é essencial aguardar 5
minutos antes de ligar a ignição, não pode
