CITROEN NEMO 2013 Kasutusjuhend (in Estonian)

59
2
Mõõtmed
TEHNILISED NÄITAJAD

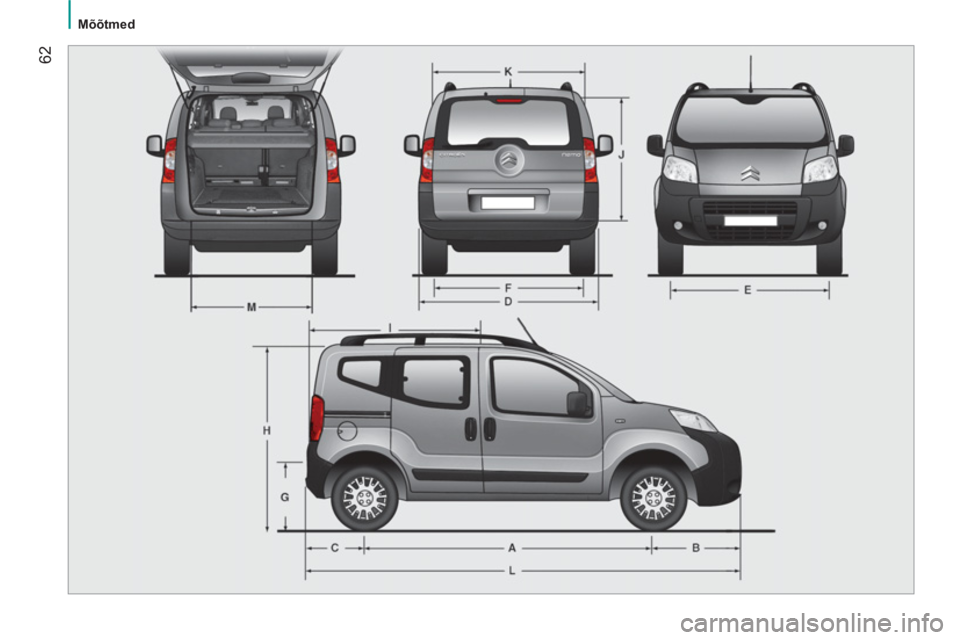

MÕÕTMED
"Väikekaubik" on standardmudeliks, versioon "L2 - Pack chantier" (Töökoha pakett) on mudel, mille müük oleneb riigist.




Väikekaubik (mm)




L1

L2 Pack chantier (Töökoha varustus)

L Pikkus

3 864
3 881
H Kõrgus

1 721
1 742


Kõrgus koos katusereelingutega
1 782
1 803
A Teljevahe

2 513
B Esimene ülend

760
777
C Tagumine ülend

591
D Laius

2 019
Laius (kokkupandud küljepeeglitega)
1 816
E Esirataste vahe

1 469
1 464
F Tagarataste vahe

1 465
G Koormaruumi lävekõrgus
527
544
I Sisepõranda pikkus

1 523
J Maksimaalne koormakõrgus sees

1 205
K Maksimaalne siselaius (10 cm kõrgusel põrandalt)
1 473
M Rattakoobaste vahe

1 046


Maht (
m
3 )

2,5

60



Mõõtmed

61
2
Mõõtmed
TEHNILISED NÄITAJAD


Kombi (mm)


Standard
Neliveoline
L Pikkus

3 959
3 970
H Kõrgus

1 721
1 742
Kõrgus katusereelingutega
1 782
1 803
A Teljevahe

2 513
B Esimene ülend

855
866
C Tagumine ülend

591
D Laius

2 019
Laius (kokkupandud küljepeeglitega)
1 816
E Esirataste vahe

1 464
F Tagarataste vahe

1 465
G Koormaruumi lävekõrgus
527
544
I Sisepõranda pikkus (tagaistmetega)
743
Sisepõranda pikkus (tagaistmed kokku klapitud)
1 130
J Maksimaalne sisekõrgus (pagasiriiuli all)
592
K Maksimaalne siselaius (10 cm kõrgusel põrandalt)
1 473
M Rattakoobaste vahe

1 046

62



Mõõtmed

63
2
Mõõtmed
TEHNILISED NÄITAJAD




Kombi (mm)


Standard
Neliveoline
L Pikkus

3 959
3 970
H Kõrgus

1 721
1 742
Kõrgus katusereelingutega
1 794
1 803
A Teljevahe

2 513
B Esimene ülend

855
866
C Tagumine ülend

591
D Laius

2 019
Laius (kokkupandud küljepeeglitega)
1 816
E Esirataste vahe

1 464
F Tagarataste vahe

1 465
G Koormaruumi lävekõrgus
527
544
I Sisepõranda pikkus (tagaistmetega)
743
Sisepõranda pikkus (tagaistmed kokku klapitud)
1 130
J Maksimaalne sisekõrgus (pagasiriiuli all)
592
K Maksimaalne siselaius (10 cm kõrgusel põrandalt)
1 473
M Rattakoobaste vahe

1 046

64

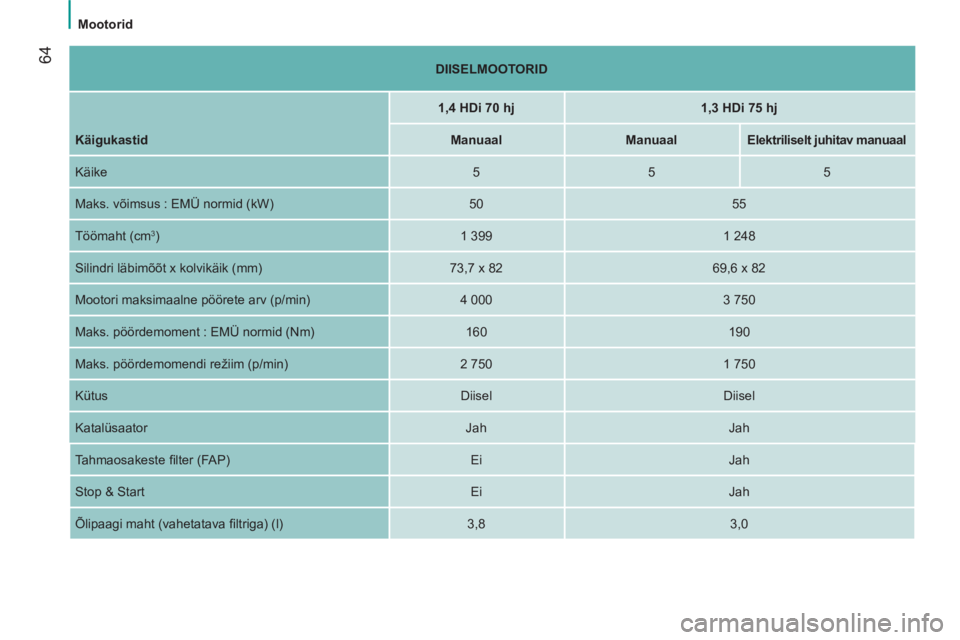

Mootorid


DIISELMOOTORID






1,4 HDi 70 hj



1,3 HDi 75 hj



Käigukastid


Manuaal


Manuaal



Elektriliselt juhitav manuaal


Käike
5
5
5
Maks. võimsus : EMÜ normid (kW)
50
55
Töömaht (cm
3
)
1 399
1 248
Silindri läbimõõt x kolvikäik (mm)
73,7 x 82
69,6 x 82
Mootori maksimaalne pöörete arv (p/min)
4 000
3 750
Maks. pöördemoment : EMÜ normid (Nm)
160
190
Maks. pöördemomendi režiim (p/min)
2 750
1 750
Kütus
Diisel
Diisel
Katalüsaator
Jah
Jah
Tahmaosakeste fi lter (FAP)
Ei
Jah
Stop & Start
Ei
Jah
Õlipaagi maht (vahetatava fi ltriga) (l)
3,8
3,0

65
2
Mootorid
TEHNILISED NÄITAJAD



BENSIINIMOOTORID






1,4 l 75 hj



Käigukast


Manuaal
Käike

5
Maks. võimsus : EMÜ normid (kW)

54
Töömaht (cm
3
)

1 360
Silindri läbimõõt x kolvikäik (mm)

75 x 77
Mootori maksimaalne pöörete arv (p/min)
5 200
Maks. pöördemoment : EMÜ normid (Nm)
11 8
Maks. pöördemomendi režiim (p/min)
2 600
Kütus

Pliivaba bensiin
Stop & Start

Ei
Õlipaagi maht (vahetatava fi ltriga) (l)
3,0

66
Massid


MASSID


Tutvuge registreerimistunnistusega.
Igas riigis kehtivad kohalikud nõuded pukseeritavate koormuste kohta, millest tuleb kinni pidada. Oma sõiduki pukseerimisvõimaluste ja
maksimaalse lubatud massiga tutvumiseks pöörduge CITROËN esindusse või kvalifi tseeritud töökotta.

67

68

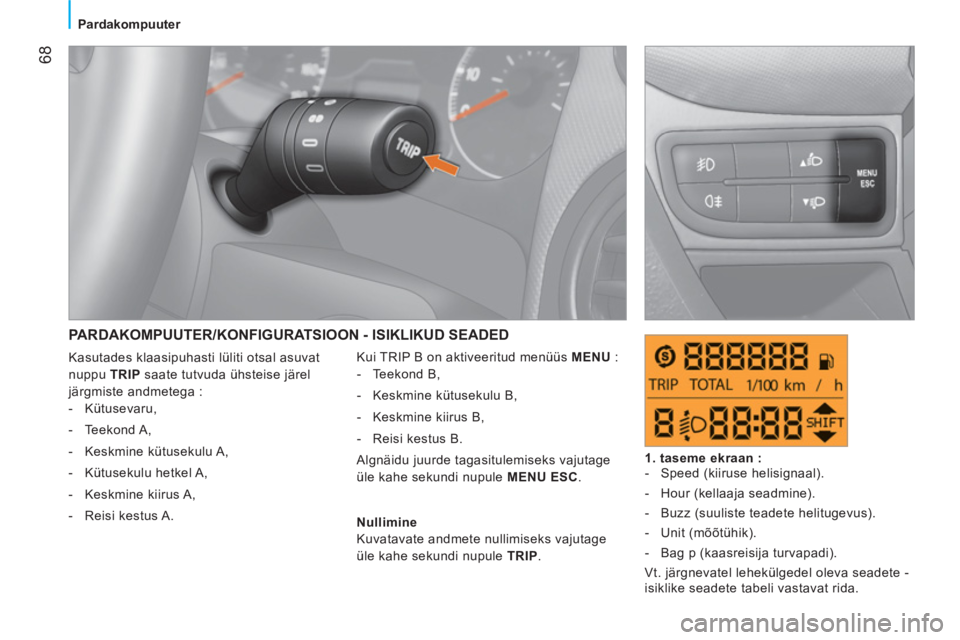

Pardakompuuter


PARDAKOMPUUTER/KONFIGURATSIOON - ISIKLIKUD SEADED

Kui TRIP B on aktiveeritud menüüs MENU
:


- Teekond B,

- Keskmine kütusekulu B,

- Keskmine kiirus B,

- Reisi kestus B.
Algnäidu juurde tagasitulemiseks vajutage
üle kahe sekundi nupule MENU ESC
.
1. taseme ekraan :


- Speed (kiiruse helisignaal).

- Hour (kellaaja seadmine).

- Buzz (suuliste teadete helitugevus).

- Unit (mõõtühik).

- Bag p (kaasreisija turvapadi).
Vt. järgnevatel lehekülgedel oleva seadete -
isiklike seadete tabeli vastavat rida.
Nullimine
Kuvatavate andmete nullimiseks vajutage
üle kahe sekundi nupule TRIP
. Kasutades klaasipuhasti lüliti otsal asuvat
nuppu TRIP
saate tutvuda ühsteise järel
järgmiste andmetega :


- Kütusevaru,

- Teekond A,

- Keskmine kütusekulu A,

- Kütusekulu hetkel A,

- Keskmine kiirus A,

- Reisi kestus A.
