SZYBKA POMOC

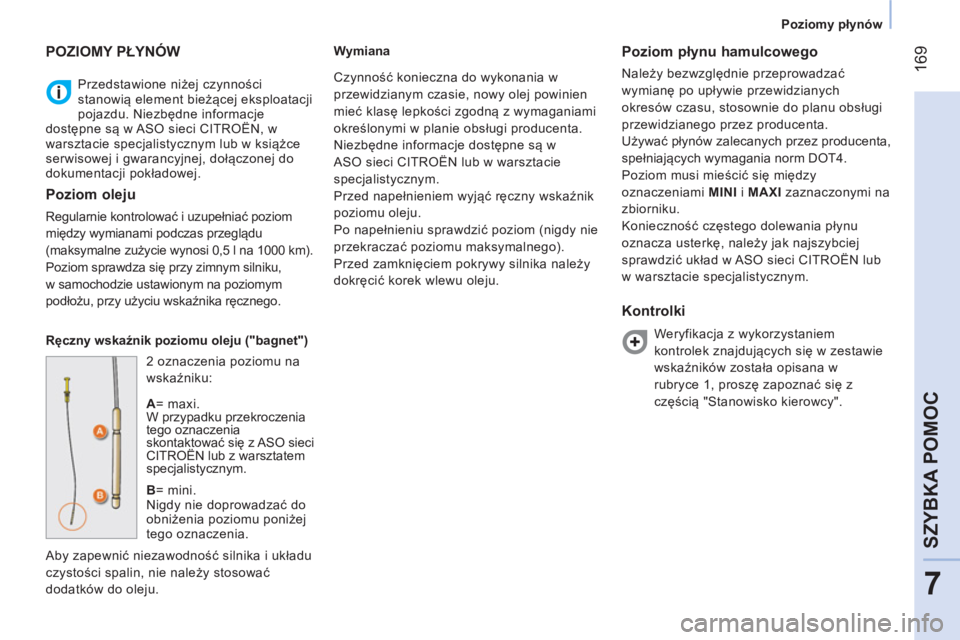

Poziomy płynów

Przedstawione niżej czynności
stanowią element bieżącej eksploatacji
pojazdu. Niezbędne informacje
dostępne są w ASO sieci CITROËN, w
warsztacie specjalistycznym lub w książce
serwisowej i gwarancyjnej, dołączonej do
dokumentacji pokładowej.

POZIOMY PŁYNÓW


Poziom oleju

Regularnie kontrolować i uzupełniać poziom
między wymianami podczas przeglądu
(maksymalne zużycie wynosi 0,5 l na 1000 km).
Poziom sprawdza się przy zimnym silniku,
w samochodzie ustawionym na poziomym
podłożu, przy użyciu wskaźnika ręcznego.

Ręczny wskaźnik poziomu oleju ("bagnet")
2 oznaczenia poziomu na
wskaźniku:

A
= maxi.
W przypadku przekroczenia
tego oznaczenia
skontaktować się z ASO sieci
CITROËN lub z warsztatem
specjalistycznym.

B
= mini.
Nigdy nie doprowadzać do
obniżenia poziomu poniżej
tego oznaczenia.
Aby zapewnić niezawodność silnika i układu
czystości spalin, nie należy stosować
dodatków do oleju.
Wymiana


Poziom płynu hamulcowego

Należy bezwzględnie przeprowadzać
wymianę po upływie przewidzianych
okresów czasu, stosownie do planu obsługi
przewidzianego przez producenta.
Używać płynów zalecanych przez producenta,
spełniających wymagania norm DOT4.
Poziom musi mieścić się między
oznaczeniami MINI
i MAXI
zaznaczonymi na
zbiorniku.
Konieczność częstego dolewania płynu
oznacza usterkę, należy jak najszybciej
sprawdzić układ w ASO sieci CITROËN lub
w warsztacie specjalistycznym.


Kontrolki

Weryfikacja z wykorzystaniem
kontrolek znajdujących się w zestawie
wskaźników została opisana w
rubryce 1, proszę zapoznać się z
częścią "Stanowisko kierowcy". Czynność konieczna do wykonania w
przewidzianym czasie, nowy olej powinien
mieć klasę lepkości zgodną z wymaganiami
określonymi w planie obsługi producenta.
Niezbędne informacje dostępne są w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Przed napełnieniem wyjąć ręczny wskaźnik
poziomu oleju.
Po napełnieniu sprawdzić poziom (nigdy nie
przekraczać poziomu maksymalnego).
Przed zamknięciem pokrywy silnika należy
dokręcić korek wlewu oleju.

170

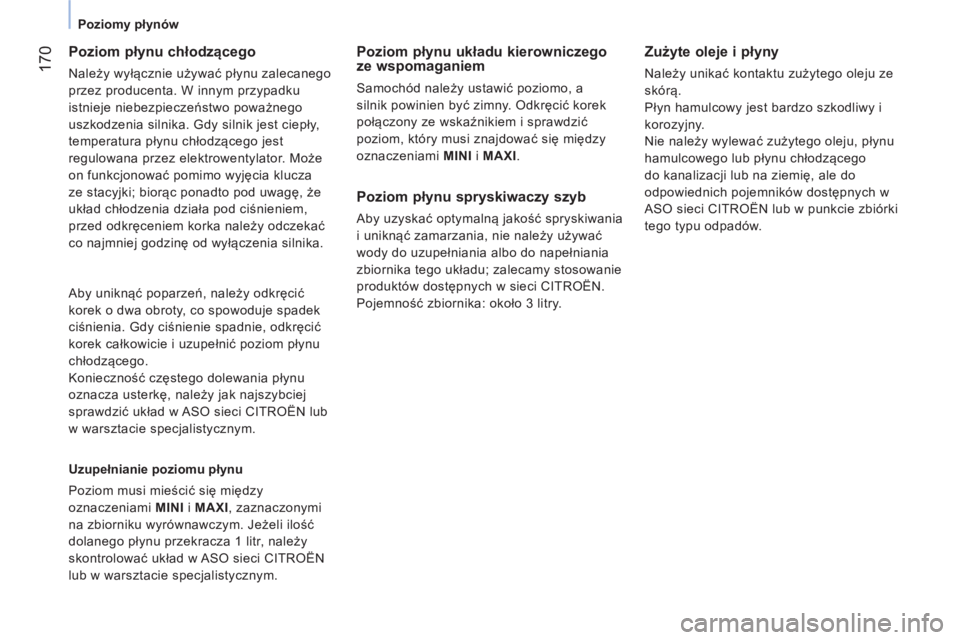

Poziomy płynów



Poziom płynu chłodzącego

Należy wyłącznie używać płynu zalecanego
przez producenta. W innym przypadku
istnieje niebezpieczeństwo poważnego
uszkodzenia silnika. Gdy silnik jest ciepły,
temperatura płynu chłodzącego jest
regulowana przez elektrowentylator. Może
on funkcjonować pomimo wyjęcia klucza
ze stacyjki; biorąc ponadto pod uwagę, że
układ chłodzenia działa pod ciśnieniem,
przed odkręceniem korka należy odczekać
co najmniej godzinę od wyłączenia silnika.

Uzupełnianie poziomu płynu
Poziom musi mieścić się między
oznaczeniami MINI
i MAXI
, zaznaczonymi
na zbiorniku wyrównawczym. Jeżeli ilość
dolanego płynu przekracza 1 litr, należy
skontrolować układ w ASO sieci CITROËN
lub w warsztacie specjalistycznym.



Poziom płynu układu kierowniczego
ze wspomaganiem
Samochód należy ustawić poziomo, a
silnik powinien być zimny. Odkręcić korek
połączony ze wskaźnikiem i sprawdzić
poziom, który musi znajdować się między
oznaczeniami MINI
i MAXI
.


Poziom płynu spryskiwaczy szyb

Aby uzyskać optymalną jakość spryskiwania
i uniknąć zamarzania, nie należy używać
wody do uzupełniania albo do napełniania
zbiornika tego układu; zalecamy stosowanie
produktów dostępnych w sieci CITROËN.
Pojemność zbiornika: około 3 litry. Aby uniknąć poparzeń, należy odkręcić
korek o dwa obroty, co spowoduje spadek
ciśnienia. Gdy ciśnienie spadnie, odkręcić
korek całkowicie i uzupełnić poziom płynu
chłodzącego.
Konieczność częstego dolewania płynu
oznacza usterkę, należy jak najszybciej
sprawdzić układ w ASO sieci CITROËN lub
w warsztacie specjalistycznym.

Zużyte oleje i płyny

Należy unikać kontaktu zużytego oleju ze
skórą.
Płyn hamulcowy jest bardzo szkodliwy i
korozyjny.
Nie należy wylewać zużytego oleju, płynu
hamulcowego lub płynu chłodzącego
do kanalizacji lub na ziemię, ale do
odpowiednich pojemników dostępnych w
ASO sieci CITROËN lub w punkcie zbiórki
tego typu odpadów.

171
7
SZYBKA POMOC

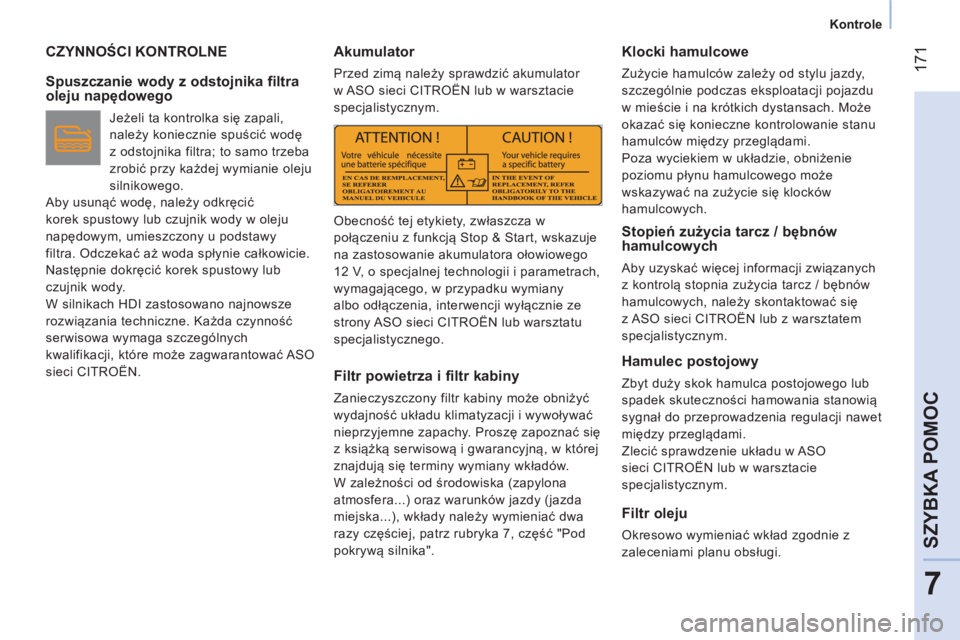

Kontrole


CZYNNOŚCI KONTROLNE


Spuszczanie wody z odstojnika filtra
oleju napędowego

Jeżeli ta kontrolka się zapali,
należy koniecznie spuścić wodę
z odstojnika filtra; to samo trzeba
zrobić przy każdej wymianie oleju
silnikowego.
Aby usunąć wodę, należy odkręcić
korek spustowy lub czujnik wody w oleju
napędowym, umieszczony u podstawy
filtra. Odczekać aż woda spłynie całkowicie.
Następnie dokręcić korek spustowy lub
czujnik wody.
W silnikach HDI zastosowano najnowsze
rozwiązania techniczne. Każda czynność
serwisowa wymaga szczególnych
kwalifikacji, które może zagwarantować ASO
sieci CITROËN.


Akumulator

Przed zimą należy sprawdzić akumulator
w ASO sieci CITROËN lub w warsztacie
specjalistycznym.


Filtr powietrza i filtr kabiny

Zanieczyszczony filtr kabiny może obniżyć
wydajność układu klimatyzacji i wywoływać
nieprzyjemne zapachy. Proszę zapoznać się
z książką serwisową i gwarancyjną, w której
znajdują się terminy wymiany wkładów.
W zależności od środowiska (zapylona
atmosfera...) oraz warunków jazdy (jazda
miejska...), wkłady należy wymieniać dwa
razy częściej, patrz rubryka 7, część "Pod
pokrywą silnika".


Klocki hamulcowe

Zużycie hamulców zależy od stylu jazdy,
szczególnie podczas eksploatacji pojazdu
w mieście i na krótkich dystansach. Może
okazać się konieczne kontrolowanie stanu
hamulców między przeglądami.
Poza wyciekiem w układzie, obniżenie
poziomu płynu hamulcowego może
wskazywać na zużycie się klocków
hamulcowych.


Stopień zużycia tarcz / bębnów
hamulcowych
Aby uzyskać więcej informacji związanych
z kontrolą stopnia zużycia tarcz / bębnów
hamulcowych, należy skontaktować się
z ASO sieci CITROËN lub z warsztatem
specjalistycznym.


Hamulec postojowy

Zbyt duży skok hamulca postojowego lub
spadek skuteczności hamowania stanowią
sygnał do przeprowadzenia regulacji nawet
między przeglądami.
Zlecić sprawdzenie układu w ASO
sieci CITROËN lub w warsztacie
specjalistycznym.


Filtr oleju

Okresowo wymieniać wkład zgodnie z
zaleceniami planu obsługi.




Obecność tej etykiety, zwłaszcza w
połączeniu z funkcją Stop & Start, wskazuje
na zastosowanie akumulatora ołowiowego
12 V, o specjalnej technologii i parametrach,
wymagającego, w przypadku wymiany
albo odłączenia, interwencji wyłącznie ze
strony ASO sieci CITROËN lub warsztatu
specjalistycznego.

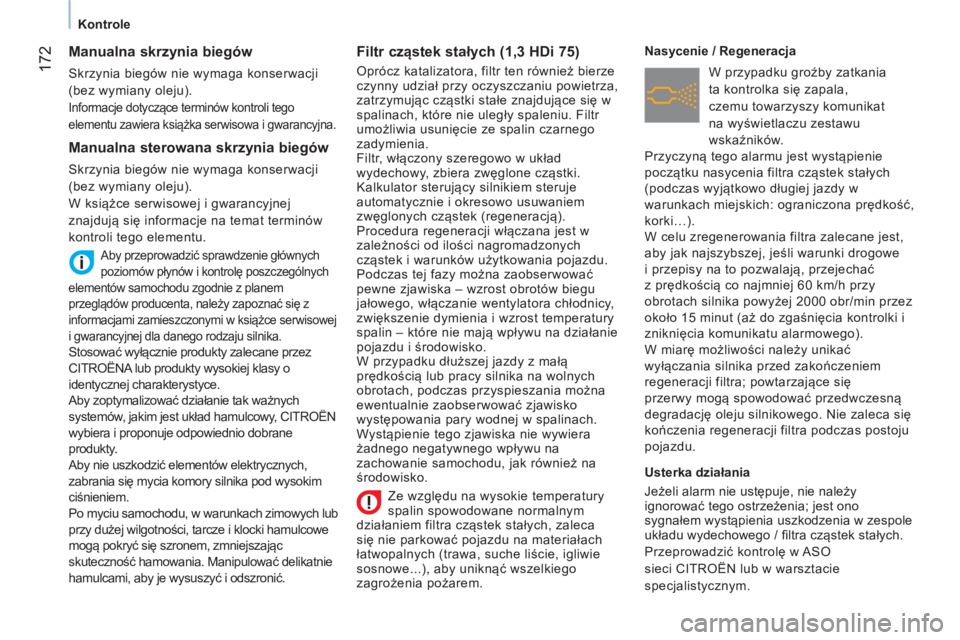

172
Kontrole






Manualna skrzynia biegów

Skrzynia biegów nie wymaga konserwacji
(bez wymiany oleju).
Informacje dotyczące terminów kontroli tego
elementu zawiera książka serwisowa i gwarancyjna.
Aby przeprowadzić sprawdzenie głównych
poziomów płynów i kontrolę poszczególnych
elementów samochodu zgodnie z planem
przeglądów producenta, należy zapoznać się z
informacjami zamieszczonymi w książce serwisowej
i gwarancyjnej dla danego rodzaju silnika.
Stosować wyłącznie produkty zalecane przez
CITROËNA lub produkty wysokiej klasy o
identycznej charakterystyce.
Aby zoptymalizować działanie tak ważnych
systemów, jakim jest układ hamulcowy, CITROËN
wybiera i proponuje odpowiednio dobrane
produkty.
Aby nie uszkodzić elementów elektrycznych,
zabrania się mycia komory silnika pod wysokim
ciśnieniem.
Po myciu samochodu, w warunkach zimowych lub
przy dużej wilgotności, tarcze i klocki hamulcowe
mogą pokryć się szronem, zmniejszając
skuteczność hamowania. Manipulować delikatnie
hamulcami, aby je wysuszyć i odszronić.






Filtr cząstek stałych (1,3 HDi 75)

Oprócz katalizatora, filtr ten również bierze
czynny udział przy oczyszczaniu powietrza,
zatrzymując cząstki stałe znajdujące się w
spalinach, które nie uległy spaleniu. Filtr
umożliwia usunięcie ze spalin czarnego
zadymienia.
Filtr, włączony szeregowo w układ
wydechowy, zbiera zwęglone cząstki.
Kalkulator sterujący silnikiem steruje
automatycznie i okresowo usuwaniem
zwęglonych cząstek (regeneracją).
Procedura regeneracji włączana jest w
zależności od ilości nagromadzonych
cząstek i warunków użytkowania pojazdu.
Podczas tej fazy można zaobserwować
pewne zjawiska – wzrost obrotów biegu
jałowego, włączanie wentylatora chłodnicy,
zwiększenie dymienia i wzrost temperatury
spalin – które nie mają wpływu na działanie
pojazdu i środowisko.
W przypadku dłuższej jazdy z małą
prędkością
lub pracy silnika na wolnych
obrotach, podczas przyspieszania można
ewentualnie zaobserwować zjawisko
występowania pary wodnej w spalinach.
Wystąpienie tego zjawiska nie wywiera
żadnego negatywnego wpływu na
zachowanie samochodu, jak również na
środowisko.
Nasycenie / Regeneracja
W przypadku groźby zatkania
ta kontrolka się zapala,
czemu towarzyszy komunikat
na wyświetlaczu zestawu
wskaźników.
Przyczyną tego alarmu jest wystąpienie
początku nasycenia filtra cząstek stałych
(podczas wyjątkowo długiej jazdy w
warunkach miejskich: ograniczona prędkość,
korki…).
W celu zregenerowania filtra zalecane jest,
aby jak najszybszej, jeśli warunki drogowe
i przepisy na to pozwalają, przejechać
z prędkością co najmniej 60 km/h przy
obrotach silnika powyżej 2000 obr/min przez
około 15 minut (aż do zgaśnięcia kontrolki i
zniknięcia komunikatu alarmowego).
W miarę możliwości należ
y unikać
wyłączania silnika przed zakończeniem
regeneracji filtra; powtarzające się
przerwy mogą spowodować przedwczesną
degradację oleju silnikowego. Nie zaleca się
kończenia regeneracji filtra podczas postoju
pojazdu.

Usterka działania
Jeżeli alarm nie ustępuje, nie należy
ignorować tego ostrzeżenia; jest ono
sygnałem wystąpienia uszkodzenia w zespole
układu wydechowego / fi ltra cząstek stałych.
Przeprowadzić kontrolę w ASO
sieci CITROËN lub w warsztacie
specjalistycznym.







Manualna sterowana skrzynia biegów

Skrzynia biegów nie wymaga konserwacji
(bez wymiany oleju).
W książce serwisowej i gwarancyjnej
znajdują się informacje na temat terminów
kontroli tego elementu.
Ze względu na wysokie temperatury
spalin spowodowane normalnym
działaniem filtra cząstek stałych, zaleca
się nie parkować pojazdu na materiałach
łatwopalnych (trawa, suche liście, igliwie
sosnowe...), aby uniknąć wszelkiego
zagrożenia pożarem.

174

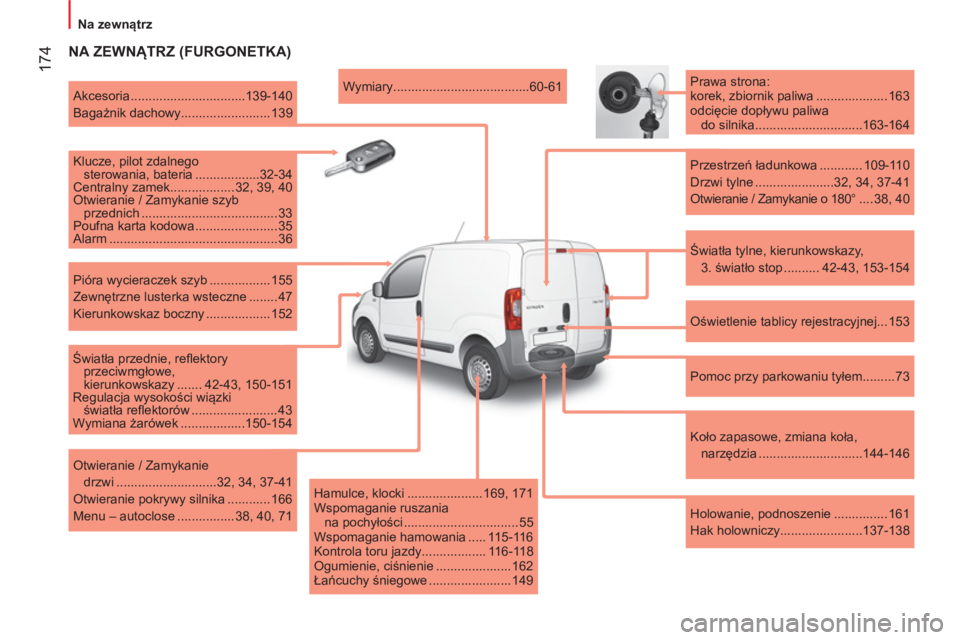

Na zewnątrz



NA ZEWNĄTRZ (FURGONETKA)


Światła tylne, kierunkowskazy,
3. światło stop .......... 42-43, 153-154
Prawa strona:
korek, zbiornik paliwa .................... 163
odcięcie dopływu paliwa
do silnika ..............................163-164

Przestrzeń ładunkowa ............ 109-110
Drzwi tylne ......................32, 34, 37-41
Otwieranie / Zamykanie o 180° .... 38, 40

Oświetlenie tablicy rejestracyjnej... 153

Pomoc przy parkowaniu tyłem......... 73

Koło zapasowe, zmiana koła,
narzędzia .............................144-146

Holowanie, podnoszenie ............... 161
Hak holowniczy.......................137-138
Wymiary ......................................60-61

Akcesoria ................................139-140
Bagażnik dachowy......................... 139

Klucze, pilot zdalnego
sterowania, bateria ..................32-34
Centralny zamek.................. 32, 39, 40
Otwieranie / Zamykanie szyb
przednich ...................................... 33
Poufna karta kodowa ....................... 35
Alarm ............................................... 36

Pióra wycieraczek szyb ................. 155
Zewnętrzne lusterka wsteczne ........ 47
Kierunkowskaz boczny .................. 152

Światła przednie, refl ektory
przeciwmg
łowe,
kierunkowskazy ....... 42-43, 150-151
Regulacja wysokości wiązki
światła refl ektorów ........................ 43
Wymiana żarówek ..................150-154

Otwieranie / Zamykanie
drzwi ............................32, 34, 37-41
Otwieranie pokrywy silnika ............ 166
Menu – autoclose ................ 38, 40, 71

Hamulce, klocki ..................... 169, 171
Wspomaganie ruszania
na pochyłości ................................ 55
Wspomaganie hamowania ..... 115-116
Kontrola toru jazdy.................. 116-118
Ogumienie, ciśnienie ..................... 162
Łańcuchy śniegowe ....................... 149

175
8
LOKALIZOWANIE



Na zewnątrz

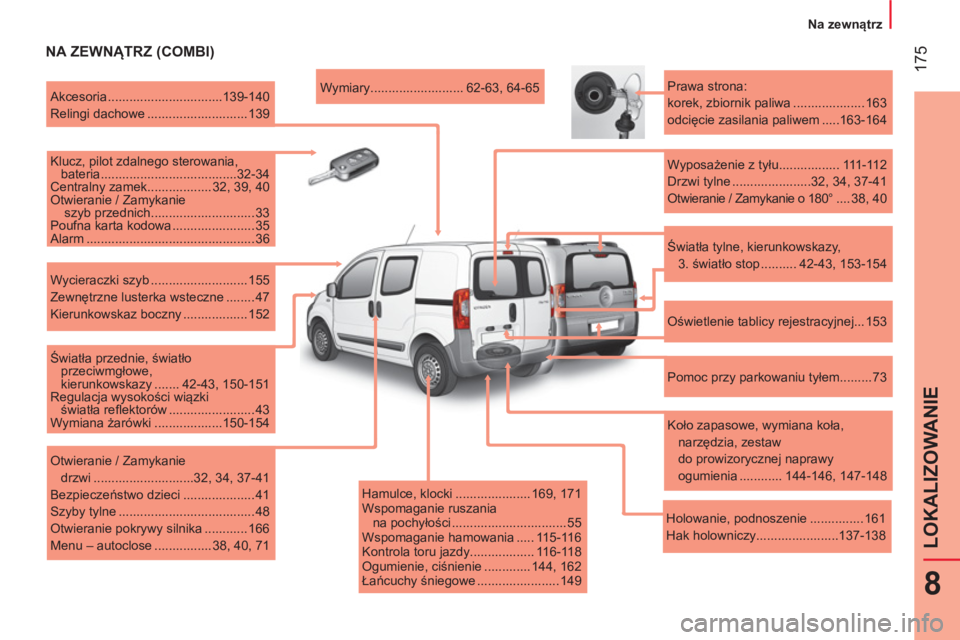

NA ZEWNĄTRZ (COMBI)


Hamulce, klocki ..................... 169, 171
Wspomaganie ruszania
na pochyłości ................................ 55
Wspomaganie hamowania ..... 115-116
Kontrola toru jazdy.................. 116-118
Ogumienie, ciśnienie ............. 144, 162
Łańcuchy śniegowe ....................... 149
Wymiary .......................... 62-63, 64-65

Akcesoria ................................139-140
Relingi dachowe ............................ 139

Klucz, pilot zdalnego sterowania,
bateria ......................................32-34
Centralny zamek.................. 32, 39, 40
Otwieranie / Zamykanie
szyb przednich ............................. 33
Poufna karta kodowa ....................... 35
Alarm ............................................... 36

Wycieraczki szyb ........................... 155
Zewnętrzne lusterka wsteczne ........ 47
Kierunkowskaz boczny .................. 152

Światła przednie, światło
przeciwmgłowe,
kierunkowskazy ....... 42-43, 150-151
Regulacja wysokości wiązki
światła refl ektorów ........................ 43
Wymiana żarówki ...................150-154

Otwieranie / Zamykanie
drzwi ............................32, 34, 37-41
Bezpieczeństwo dzieci .................... 41
Szyby tylne ...................................... 48
Otwieranie pokrywy silnika ............ 166
Menu – autoclose ................ 38, 40, 71


Prawa strona:
korek, zbiornik paliwa .................... 163
odcięcie zasilania paliwem .....163-164

Wyposażenie z tyłu ................. 111-112
Drzwi tylne ......................32, 34, 37-41
Otwieranie / Zamykanie o 180° .... 38, 40

Oświetlenie tablicy rejestracyjnej... 153

Pomoc przy parkowaniu tyłem......... 73

Koło zapasowe, wymiana koła,
narzędzia, zestaw
do prowizorycznej naprawy
ogumienia ............ 144-146, 147-148

Holowanie, podnoszenie ............... 161
Hak holowniczy.......................137-138


Światła tylne, kierunkowskazy,
3. światło stop .......... 42-43, 153-154

176



Wewnątrz


Pasy bezpieczeństwa ............. 119-120
Poduszki powietrzne...............121-124
Wyłączenie poduszki
powietrznej pasażera .......... 123, 127

Fotele, regulacja .........................96-97
Narzędzia, podnośnik .................... 144
Fotel składany ................................. 98
Foteliki dziecięce ............125-131, 133

Gniazdo 12 V ................................. 107
Hamulec postojowy ....................... 114
Akumulator (+), ładowanie,
rozruch .................................141-143

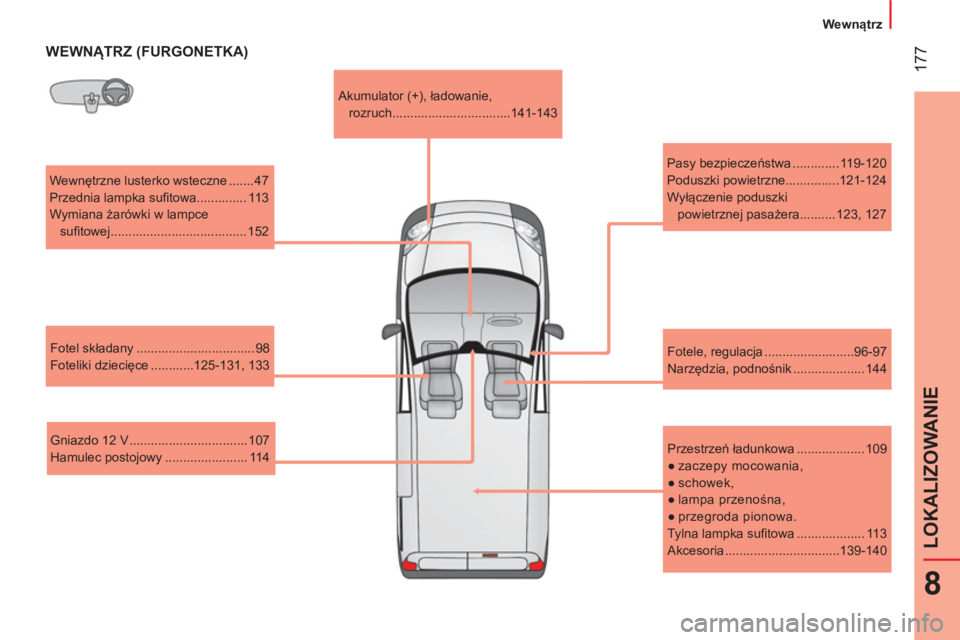

WEWNĄTRZ (FURGONETKA)


Przestrzeń ładunkowa ............ 109-110


●
zaczepy mocowania,

●
schowek,

●
lampa przenośna,

●
przegroda pionowa.
Tylna lampka sufi towa ................... 113
Akcesoria ................................139-140

Wewnętrzne lusterko wsteczne ....... 47
Przednia lampka ............................ 113
Wymiana żarówki w lampce
sufi towej ...................................... 152

177
8
LOKALIZOWANIE



Wewnątrz

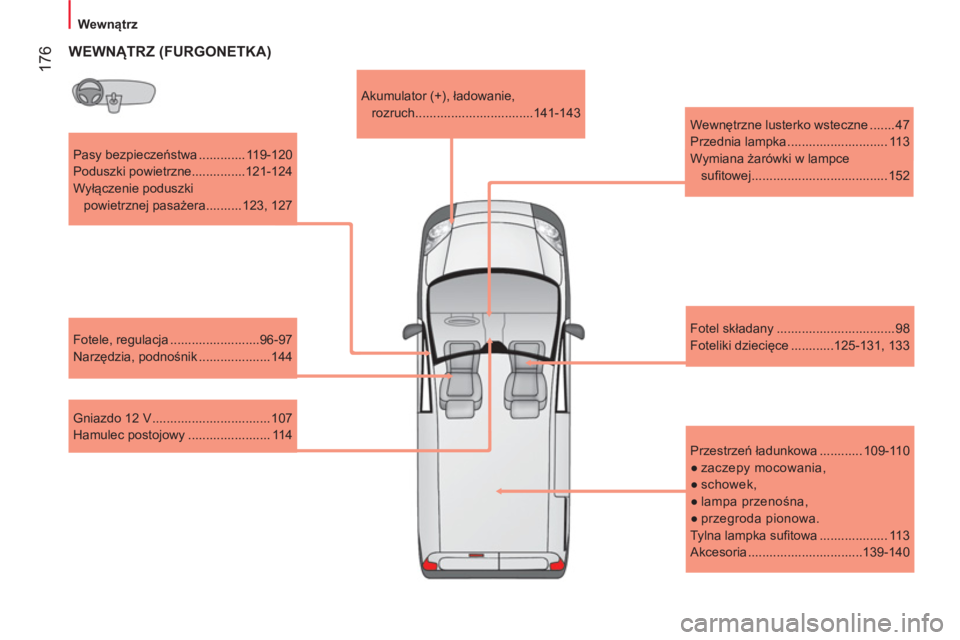

WEWNĄTRZ (FURGONETKA)

Wewnętrzne lusterko wsteczne ....... 47
Przednia lampka sufi towa.............. 113
Wymiana żarówki w lampce
sufi towej ...................................... 152
Fotel składany ................................. 98
Foteliki dziecięce ............125-131, 133
Gniazdo 12 V ................................. 107
Hamulec postojowy ....................... 114 Akumulator (+), ładowanie,
rozruch .................................141-143
Pasy bezpieczeństwa ............. 119-120
Poduszki powietrzne...............121-124
Wyłączenie poduszki
powietrznej pasażera .......... 123, 127
Fotele, regulacja .........................96-97
Narzędzia, podnośnik .................... 144
Przestrzeń ładunkowa ................... 109


●
zaczepy mocowania,

●
schowek,

●
lampa przenośna,

●
przegroda pionowa.
Tylna lampka sufi towa ................... 113
Akcesoria ................................139-140

178

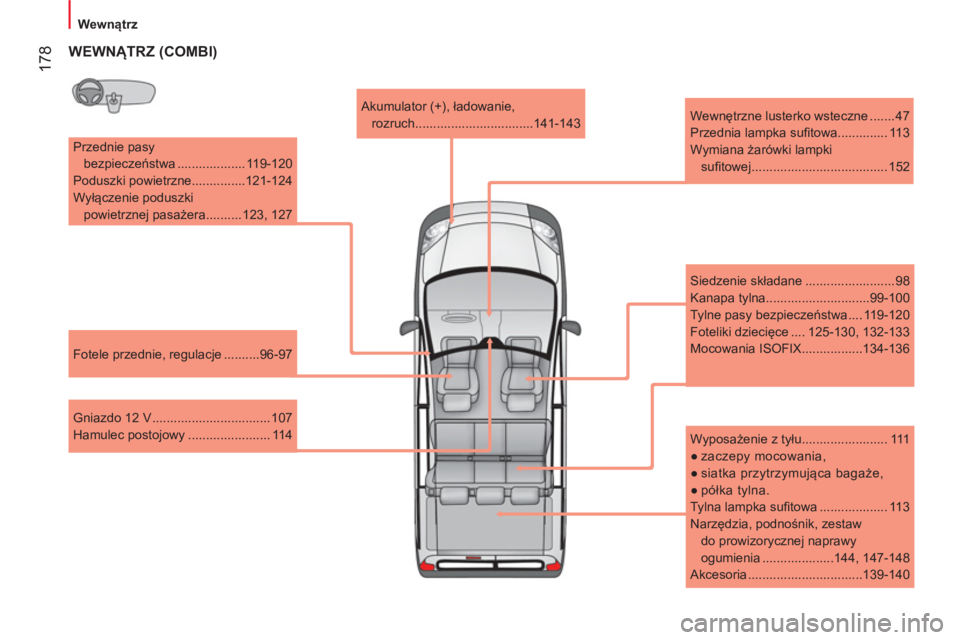

Wewnątrz


Przednie pasy
bezpieczeństwa ................... 119-120
Poduszki powietrzne...............121-124
Wyłączenie poduszki
powietrznej pasażera .......... 123, 127

Fotele przednie, regulacje ..........96-97

Gniazdo 12 V ................................. 107
Hamulec postojowy ....................... 114
Akumulator (+), ładowanie,
rozruch .................................141-143
Wewnętrzne lusterko wsteczne ....... 47
Przednia lampka sufi towa.............. 113
Wymiana żarówki lampki
sufi towej ...................................... 152

Kanapa tylna.............................99-100
Tylne pasy bezpieczeństwa .... 119-120
Foteliki dziecięce .... 125-130, 132-133
Mocowania ISOFIX.................134-136

Wyposażenie z tyłu ........................ 111


●
zaczepy mocowania,

●
siatka przytrzymująca bagaże,

●
półka tylna.
Tylna lampka sufi towa ................... 113
Narzędzia, podnośnik, zestaw
do prowizorycznej naprawy
ogumienia ....................144, 147-148
Akcesoria ................................139-140




WEWNĄTRZ (COMBI)


Siedzenie składane ......................... 98
