Skrzynia biegów i kierownica



Wyłączenie


Jeżeli chcemy nadać pierwszeństwo
komfortowi w kabinie, należy wyłączyć
system Stop & Start, aby umożliwić
nieprzerwane działanie klimatyzacji.
Po uruchomieniu silnika za pomocą
klucza system zachowuje taki sam
stan (aktywny lub nieaktywny), w jakim
znajdował się przed wyłączeniem
silnika.
W dowolnym momencie nacisnąć przycisk
"S- OFF",
aby wyłączyć system.
Sygnalizuje to zapalenie kontrolki
przełącznika, któremu towarzyszy komunikat
na wyświetlaczu zestawu wskaźników.
Jeżeli wyłączenie nastąpiło w
trybie STOP, silnik uruchamia się
natychmiast.

Usterka działania
Obsługa serwisowa

W przypadku usterki system
Stop & Start wyłącza się i te
kontrolki zapalają się w zestawie
wskaźników, z równoczesnym
wyświetleniem komunikatu
na wyświetlaczu zestawu
wskaźników.
Przeprowadzić kontrolę w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
W przypadku usterki w trybie STOP można
ponownie uruchomić silnik, wciskając do
oporu pedał sprzęgła lub przestawiając
dźwignię zmiany biegów na "luz". Przed każdą interwencją pod maską
silnika należy bezwzględnie wyłączyć
zapłon kluczykiem, aby uniknąć ryzyka
obrażeń związanego z automatycznym
włączeniem trybu START.
System ten wymaga akumulatora o
specjalnym wykonaniu i parametrach (nr
referencyjne dostępne w sieci CITROËN lub
w warsztacie specjalistycznym).
Montaż akumulatora niezalecanego przez
CITROËNA wiąże się z ryzykiem wadliwego
działania systemu.
Stop & Start wykorzystuje
zaawansowaną technologię. Każda
interwencja wymaga szczególnych
kwalifikacji, jakie zapewnia Państwu sieć
serwisowa CITROËN.


Ponowne włączenie

Nacisnąć ponownie przycisk "S -OFF"
.
System znów jest aktywny; sygnalizuje
to zgaśnięcie kontrolki przełącznika i
pojawienie się komunikatu na wyświetlaczu
zestawu wskaźników.

66

Silniki


SILNIKI DIESEL




1,4 HDi
70 KM



1,3 HDi 75 KM



Skrzynia biegów


Manualna


Manualna



Manualna sterowana


Liczba biegów
5
5
5
Moc maksymalna, norma EWG (kW) *
50
55
Pojemność (cm
3
)
1399
1248
Średnica x skok (mm)
73,7 x 82
69,6 x 82
Przy obrotach (obr/min)
4000
3750
Maksymalny moment obrotowy, norma EWG (Nm)
160
190
Przy obrotach (obr/min)
2750
1750
Paliwo
Olej napędowy
Olej napędowy
Katalizator
Tak
Tak
Filtr cząstek stałych (FAP)
Nie
Tak
Stop & Start
Nie
Tak
Pojemność oleju silnikowego z wymianą fi ltra (litry)
3,8
3,0

*
Moc maksymalna odpowiada wartości homologowanej na hamowni, zgodnie z warunkami określonymi przepisami europejskimi (dyrektywa
1999/99/WE).

67
2
Silniki
DANE TECHNICZNE



SILNIK BENZYNOWY





1,4 l
75 kM



Skrzynia biegów


Manualna
Liczba biegów

5
Moc maksymalna, norma CEE (kW) *
54
Pojemność (cm
3
)

1360
Średnica x skok (mm)

75 x 77
Przy obrotach (obr/min)

5200
Maksymalny moment obrotowy, norma EWG (Nm)
118
Przy obrotach (obr/min)

2600
Paliwo

Benzyna bezołowiowa
Stop & Start

Nie
Pojemność oleju silnikowego z wymianą fi ltra (litry)
3,0

* Moc maksymalna odpowiada wartości homologowanej na hamowni, zgodnie z warunkami określonymi przepisami europejskimi (dyrektywa
1999/99/WE).

11 9
5
BEZPIECZEŃSTWO



Pasy bezpieczeństwa


PASY BEZPIECZEŃSTWA NA
SIEDZENIACH PRZEDNICH
Siedzenia przednie wyposażone są w
napinacze pirotechniczne oraz ograniczniki
napięcia.


Zapinanie

Pociągnąć za pas, następnie wsunąć sprzączkę
w klamrę.
Sprawdzić, czy pas jest dobrze zapięty,
pociągając za niego.
Pas brzuszny powinien przebiegać jak najniżej
na wysokości miednicy. Pas piersiowy powinien
przechodzić przez zagłębienie ramienia.


Pasy bezpieczeństwa z nawijaczem

Wyposażone są w automatyczny mechanizm
blokujący w momencie kolizji lub nagłego
hamowania.
Bezpieczeństwo w trakcie kolizji czołowych
zostało poprawione dzięki połączeniu
pasów bezpieczeństwa z napinaczem
pirotechnicznym i ogranicznikiem siły
napięcia.
W zależności od siły uderzenia system
napinacza pirotechnicznego natychmiast
napina pasy i dociska je do ciała pasażera.
Funkcja napinacza pirotechnicznego
aktywuje się z chwilą włączenia zapłonu.
Ogranicznik naprężenia zwiększa nacisk
pasa w momencie wypadku.


Kontrolka niezapiętego pasa
bezpieczeństwa kierowcy

Po uruchomieniu samochodu,
jeżeli kierowca nie zapiął swojego
pasa bezpieczeństwa, zapali się
ta kontrolka.

PASY BEZPIECZEŃSTWA NA
TYLNYCH SIEDZENIACH (COMBI)
Kanapa tylna z 3 siedzeniami wyposażona
jest w pasy bezpieczeństwa o trzech
punktach mocowania oraz nawijacze z
ogranicznikiem siły napięcia.
Środkowe siedzenie posiada prowadnicę i
nawijacz pasa, zintegrowany w oparciu.

Gdy pas bezpieczeństwa nie jest
używany, można schować sprzączkę w
specjalnym schowku w oparciu kanapy.
W przypadku rozpięcia pasa
bezpieczeństwa kierowcy tryb START
systemu Stop & Start nie może się włączyć.
Rozruch silnika jest możliwy tylko przy
użyciu kluczyka zapłonu.

141
7
SZYBKA POMOC



Akumulator


AKUMULATOR


Model bez Stop & Start



A.
Metalowy dodatni punkt styku pojazdu.

B.
Akumulator zapasowy.

C.
Masa pojazdu.

D.
Metalowy ujemny punkt styku pojazdu.


Ładowanie akumulatora za pomocą prostownika


Rozruch z innego akumulatora


- Podłączyć czerwony przewód do
metalowego punktu A
, a następnie do
zacisku (+) akumulatora zapasowego B
.

- Jeden koniec przewodu zielonego lub
czarnego podłączyć do zacisku (-)
akumulatora zapasowego B
.

- Drugi koniec przewodu zielonego lub
czarnego podłączyć do masy C
pojazdu
(nigdy do metalowego punktu styku D
pojazdu).

- Włączyć rozrusznik, nie wyłączać silnika.

- Poczekać, aż silnik powróci na wolne
obroty i odłączyć przewody.


Nie ładować akumulatora bez
wcześniejszego odłączenia obydwu klem.


- Odłączyć przewody od obydwu
szybkomocujących zacisków
akumulatora.

- Przestrzegać instrukcji podanych przez
producenta prostownika.

- Sprawdzić stan zacisków. Jeś
li pokryte
są białawym lub zielonkawym nalotem,
należy je zdjąć i przeczyścić.

- Podłączyć przewody do obydwu
szybkomocujących zacisków,
zaczynając od zacisku (-).
Pewne funkcje pozostają niedostępne
dopóki akumulator nie osiągnie
wystarczającego poziomu naładowania.

142
Akumulator


Model z Stop & Start



A.
Osłona ochronna.

B.
Metalowy dodatni punkt styku pojazdu.

C.
Akumulator zapasowy.

D.
Masa pojazdu.

E.
Przycisk odryglowania złącza.

F.
Złącze czujnika kontrolnego.

G.
Czujnik kontroli stanu naładowania.

H.
Metalowy ujemny punkt styku pojazdu.


Ładowanie akumulatora za pomocą prostownika


- Przestrzegać instrukcji podanych przez
producenta prostownika.

- Sprawdzić stan zacisków. Jeśli pokryte
są białawym lub zielonkawym nalotem,
należy je zdjąć i przeczyścić.

- Podłączyć złącze F
czujnika kontrolnego G
.

- Założyć na swoje miejsce osłonę
ochronną A
metalowego punktu styku B
.

Rozruch z innego akumulatora


- Zdjąć osłonę ochronną A
z metalowego
punktu styku B
.

- Podłączyć czerwony przewód do
metalowego punktu styku B
, a następnie do
zacisku (+) akumulatora zapasowego C
.

- Podłączyć jeden koniec zielonego
lub czarnego przewodu do zacisku (-)
akumulatora zapasowego C
.

- Podłączyć drugi koniec zielonego lub
czarnego przewodu do punktu masy D
pojazdu (nigdy do metalowego punktu
styku H
pojazdu).

- Włączyć rozrusznik, nie wyłączać silnika.

- Zaczekać, aż silnik powróci na wolne
obroty i odłączyć przewody.

- Założyć na swoje miejsce osłonę
ochronną A
metalowego punktu styku B
.



Nie odłączać akumulatora w celu jego
naładowania.


- Nacisnąć przycisk odryglowania E
, aby
odłączyć złącze F
.

- Odłączyć złącze F
czujnika kontrolnego G
.

- Zdjąć osłonę ochronną A
z metalowego
punktu styku B
.

- Podłączyć przewody prostownika: (+)
do metalowego punktu styku B
; (-) do
metalowego punktu styku H
. Nigdy nie demontować czujnika
kontrolnego G
z metalowego punktu
styku H
, oprócz przypadku wymiany
akumulatora.

143
7
SZYBKA POMOC



Akumulator


Akumulatory zawierają substancje
szkodliwe, takie jak kwas siarkowy
oraz ołów. Substancje te podlegają utylizacji
według obowiązujących przepisów i nie
można ich wyrzucać wraz z odpadami
domowymi.
Zużyte baterie i akumulatory należy oddać
do punktu utylizacji.

W przypadku postoju samochodu przez
okres dłuższy niż jeden miesiąc, zaleca
się odłączać akumulator. W tym celu, w
modelach z Stop & Start:


- nacisnąć przycisk odryglowania E
, aby
odłączyć złącze F
,

- odłączyć złącze F
czujnika kontrolnego G
.
Nigdy nie demontować czujnika kontrolnego G
z
metalowego punktu styku H
, oprócz przypadku
wymiany akumulatora.




Obecność tej etykiety, zwłaszcza w
po
łączeniu z funkcją Stop & Start,
wskazuje na zastosowanie akumulatora
ołowiowego 12 V, o specjalnej technologii i
parametrach, wymagającego w przypadku
wymiany albo odłączenia, interwencji ze
strony ASO sieci CITROËN lub warsztatu
specjalistycznego.
Nieprzestrzeganie tych zaleceń może
spowodować przedwczesne zużycie
akumulatora.

Po zamontowaniu akumulatora
w ASO sieci CITROËN lub w
warsztacie specjalistycznym, funkcja
Stop & Start będzie aktywna dopiero
po nieprzerwanym postoju samochodu,
którego czas trwania zależy od warunków
klimatycznych i stanu naładowania
akumulatora (do około 8 godzin).
Przed ładowaniem
Operacja ładowania musi być
przeprowadzana w miejscu o dobrej
wentylacji, z dala od płomieni lub
ewentualnych źródeł zapłonu, w celu
uniknięcia ryzyka eksplozji i pożaru.
Nie ładować zamarzniętego akumulatora:
należy go najpierw odmrozić w celu
uniknięcia niebezpieczeństwa eksplozji.
Jeżeli akumulator zamarzł, przed
rozpoczęciem ładowania należy go oddać
do specjalisty, który sprawdzi, czy jego
elementy nie został
y uszkodzone, a
obudowa nie jest pęknięta, ze względu
na możliwość wycieku toksycznego i
korozyjnego kwasu.

Przed odłączeniem
Nie zdejmować klem podczas pracy silnika.
Po wyłączeniu zapłonu, przed
przystąpieniem do odłączenia akumulatora
należy odczekać 2 minuty.
Przed odłączeniem akumulatora należy
zamknąć szyby i drzwi.
Po podłączeniu
Po podłączeniu akumulatora należy włączyć
zapłon i odczekać 1 minutę zanim włączymy
rozrusznik, aby umożliwić inicjalizację
systemów elektronicznych. W razie
wystąpienia jakichkolwiek problemów należy
skontaktować się z ASO sieci CITROËN lub
z warsztatem specjalistycznym.
W przypadku podłączania akumulatora po
długim okresie może okazać się
konieczna
inicjalizacja następujących funkcji:


- parametry wyświetlacza (data, godzina,
język, jednostki odległości i temperatury),

- stacje radioodtwarzacza,

- centralny zamek.
Niektóre ustawienia są kasowane i należy
je ponownie skonfigurować; w tym celu
prosimy o kontakt z ASO sieci CITROËN lub
z warsztatem specjalistycznym.

163
7
SZYBKA POMOC



Paliwo


TANKOWANIE PALIWA

Pojemność zbiornika: około 45
litrów.


Minimalny poziom paliwa

Gdy zostanie osiągnięty
minimalny poziom paliwa, zapali
się ta kontrolka. Od momentu
pierwszego zapalenia pozostało
około 6 litrów
paliwa. Należy jak najszybciej
wlać paliwo, aby uniknąć usterki. Tankowanie paliwa powinno odbywać się
przy wyłączonym silniku.


- Otworzyć klapkę wlewu paliwa.

- Przytrzymać korek ręką.

- Drugą ręką włożyć klucz, następnie
obrócić go o jedną trzecią obrotu.

- Zdjąć korek wlewu paliwa i zaczepić
go na zaczepie usytuowanym na
wewnętrznej stronie pokrywy wlewu.

ODCIĘCIE UKŁADU PALIWOWEGO

W przypadku silnego zderzenia następuje
automatyczne odcięcie dopływu paliwa do
silnika i zasilania elektrycznego samochodu.
Powoduje to również automatyczne
odryglowanie drzwi i zapalenie lampek
sufitowych. W zależności od wersji na
wyświetlaczu w zestawie wskaźników pojawi
się komunikat.
Przekręcić klucz w położenie STOP , aby
uniknąć rozładowania akumulatora.
Sprawdzić, czy na zewnątrz samochodu
nie wyczuwa się zapachu ani czy nie ma
wycieku paliwa.





W przypadku systemu Stop & Start,
nigdy nie tankować paliwa, gdy silnik
jest w trybie STOP; należy koniecznie
wyłączyć zapłon kluczem.
Gdy klapka wlewu paliwa jest otwarta,
mechanizm zabezpieczający blokuje
boczne drzwi przesuwne (Combi).
Na etykietce wskazany jest rodzaj paliwa,
które należy stosować.
Otwarcie korka może wywołać odgłos
zasysania powietrza. Podciśnienie to, które
jest całkowicie normalne, wywołane jest
szczelnoś
cią układu paliwowego.
Jeżeli zbiornik ma być całkowicie
napełniony, nie należy dolewać paliwa
po trzecim zadziałaniu zaworu pistoletu.
Mogłoby to spowodować nieprawidłowe
działanie pojazdu.
Po wlaniu paliwa, założyć korek i zamknąć
klapkę.

171
7
SZYBKA POMOC



Kontrole


CZYNNOŚCI KONTROLNE


Spuszczanie wody z odstojnika filtra
oleju napędowego

Jeżeli ta kontrolka się zapali,
należy koniecznie spuścić wodę
z odstojnika filtra; to samo trzeba
zrobić przy każdej wymianie oleju
silnikowego.
Aby usunąć wodę, należy odkręcić
korek spustowy lub czujnik wody w oleju
napędowym, umieszczony u podstawy
filtra. Odczekać aż woda spłynie całkowicie.
Następnie dokręcić korek spustowy lub
czujnik wody.
W silnikach HDI zastosowano najnowsze
rozwiązania techniczne. Każda czynność
serwisowa wymaga szczególnych
kwalifikacji, które może zagwarantować ASO
sieci CITROËN.


Akumulator

Przed zimą należy sprawdzić akumulator
w ASO sieci CITROËN lub w warsztacie
specjalistycznym.


Filtr powietrza i filtr kabiny

Zanieczyszczony filtr kabiny może obniżyć
wydajność układu klimatyzacji i wywoływać
nieprzyjemne zapachy. Proszę zapoznać się
z książką serwisową i gwarancyjną, w której
znajdują się terminy wymiany wkładów.
W zależności od środowiska (zapylona
atmosfera...) oraz warunków jazdy (jazda
miejska...), wkłady należy wymieniać dwa
razy częściej, patrz rubryka 7, część "Pod
pokrywą silnika".


Klocki hamulcowe

Zużycie hamulców zależy od stylu jazdy,
szczególnie podczas eksploatacji pojazdu
w mieście i na krótkich dystansach. Może
okazać się konieczne kontrolowanie stanu
hamulców między przeglądami.
Poza wyciekiem w układzie, obniżenie
poziomu płynu hamulcowego może
wskazywać na zużycie się klocków
hamulcowych.


Stopień zużycia tarcz / bębnów
hamulcowych
Aby uzyskać więcej informacji związanych
z kontrolą stopnia zużycia tarcz / bębnów
hamulcowych, należy skontaktować się
z ASO sieci CITROËN lub z warsztatem
specjalistycznym.


Hamulec postojowy

Zbyt duży skok hamulca postojowego lub
spadek skuteczności hamowania stanowią
sygnał do przeprowadzenia regulacji nawet
między przeglądami.
Zlecić sprawdzenie układu w ASO
sieci CITROËN lub w warsztacie
specjalistycznym.


Filtr oleju

Okresowo wymieniać wkład zgodnie z
zaleceniami planu obsługi.




Obecność tej etykiety, zwłaszcza w
połączeniu z funkcją Stop & Start, wskazuje
na zastosowanie akumulatora ołowiowego
12 V, o specjalnej technologii i parametrach,
wymagającego, w przypadku wymiany
albo odłączenia, interwencji wyłącznie ze
strony ASO sieci CITROËN lub warsztatu
specjalistycznego.

183
8

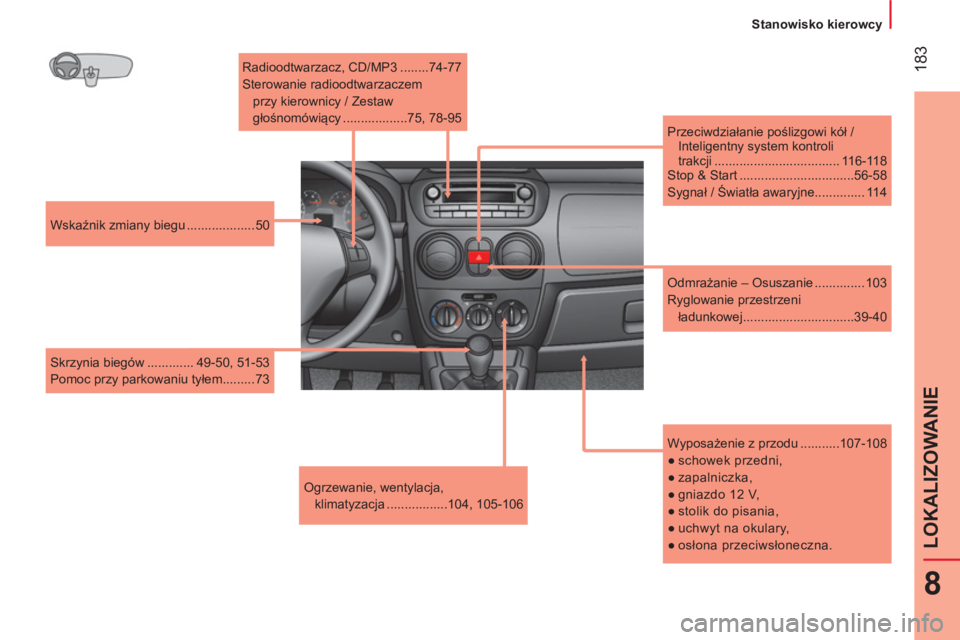

LOKALIZOWANIE



Stanowisko kierowcy


Wyposażenie z przodu ...........107-108


●
schowek przedni,

●
zapalniczka,

●
gniazdo 12 V,

●
stolik do pisania,

●
uchwyt na okulary,

●
osłona przeciwsłoneczna.


Radioodtwarzacz, CD/MP3 ........74-77
Sterowanie radioodtwarzaczem
przy kierownicy / Zestaw
głośnomówiący ..................75, 78-95

Wskaźnik zmiany biegu ................... 50

Skrzynia biegów ............. 49-50, 51-53
Pomoc przy parkowaniu tyłem......... 73

Ogrzewanie, wentylacja,
klimatyzacja .................104, 105-106
Odmrażanie – Osuszanie .............. 103
Ryglowanie przestrzeni
ładunkowej ...............................39-40
Przeciwdziałanie poślizgowi kół /
Inteligentny system kontroli
trakcji ................................... 116-118
Stop & Start ................................56-58
Sygnał / Światła awaryjne.............. 114
