INSTRUCTIEBOEKJE
Page 2 of 192
Het online-instructieboekje
Als u het instructieboekje online raadpleegt, hebt u tevens
toegang tot de meest recente informatie. Deze informatie is
gemakkelijk te herkennen aan de paginamarkering die wordt
weergegeven met dit pictogram:
Als de rubriek "MyCitroën" niet beschikbaar is op de website van
Citroën voor uw land, kunt u uw instructieboekje op het volgende
internetadres raadplegen:
http://service.citroen.com
Selecteer:
Uw instructieboekje is ook te vinden op de website van Citroën, in
de rubriek "MyCitroën".
Op deze persoonlijke pagina staan adviezen en nuttige informatie
over het onderhoud van uw auto.
de link "Boorddocumentatie" op de startpagina (u hoeft zich niet aan te
melden),
de taal,
het model van uw auto en de carrosserie-uitvoering,
de uitgifteperiode van uw instructieboekje die overeenkomt met de
datum van deel 1A van het kentekenbewijs van uw auto.
U kunt hier online uw instructieboekje bekijken en hebt toegang
tot de meest recente gegevens via het pictogram:
Page 3 of 192
Het gedeelte "Eerste kennismaking" vóór in dit
document is bedoeld om uw auto op eenvoudige
wijze te leren kennen. Om optimaal en in alle
veiligheid gebruik te kunnen maken van uw auto
is het lezen van de hoofdstukken met uitgebreide
informatie echter noodzakelijk.
Uw auto is, afhankelijk van het uitrustingsniveau, de
uitvoering en de specifi eke kenmerken voor het land
waarvoor uw auto bestemd is, slechts van een deel
van de in dit boekje vermelde uitrustingen voorzien.
Het monteren van elektrische uitrustingen of
accessoires die niet onder een artikelnummer
in het assortiment van Citroën voorkomen, kan
storingen in het elektronisch systeem van uw
auto veroorzaken. Wij verzoeken u hier rekening
mee te houden en contact op te nemen met een
vertegenwoordiger van het merk Citroën om u te
laten informeren over het assortiment uitrustingen
en accessoires voorzien van een artikelnummer.
Citroën beschikt wereldwijd over
een uitgebreid gamma modellen. Modellen die worden gekenmerkt door
een geraffineerde mix van hoogwaardige techniek en constante
innovatie, evenals een moderne en creatieve benadering
van het begrip mobiliteit.
Wij danken u voor uw keuze en wensen u veel plezier met uw auto.
Goede Reis.
Wij maken u attent op het volgende:
Achter het stuur van uw nieuwe auto
geniet u optimaal
als u elke uitrusting
elke schakelaar
en elke instelling kent.
Legenda
dit symbool verwijst naar
aanvullende informatie.
dit symbool vraagt uw aandacht voor aanvullende
informatie die u helpt de gebruiksmogelijkheden
van uw auto optimaal te benutten.
dit symbool geeft een waarschuwing met
betrekking tot de veiligheid van de inzittenden en
het gebruik van de voorzieningen aan boord.
Page 4 of 192
2

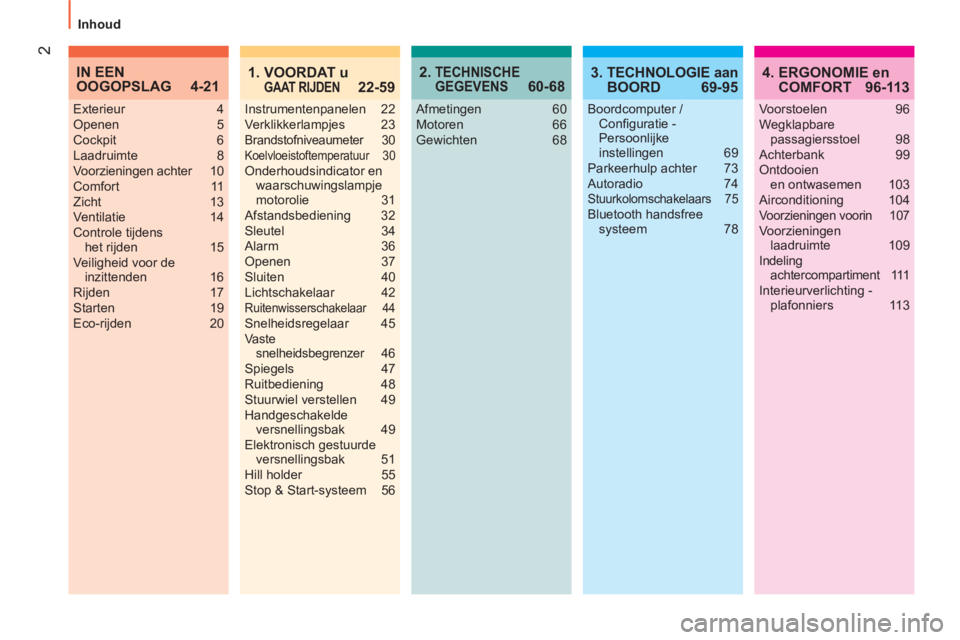

Inhoud
2. TECHNISCHE
GEGEVENS 60-684. ERGONOMIE en
COMFORT 96-113
Afmetingen 60
Motoren 66
Gewichten 68 Exterieur 4
Openen 5
Cockpit 6
Laadruimte 8
Voorzieningen achter 10
Comfort 11
Zicht 13
Ventilatie 14
Controle tijdens
het rijden 15
Veiligheid voor de
inzittenden 16
Rijden 17
Starten 19
Eco-rijden 20
IN EEN
OOGOPSLAG 4-21
Voorstoelen 96
Wegklapbare
passagiersstoel 98
Achterbank 99
Ontdooien
en ontwasemen 103
Airconditioning 104
Voorzieningen voorin 107Voorzieningen
laadruimte 109
Indeling
achtercompartiment 111
Interieurverlichting -
plafonniers 113
3. TECHNOLOGIE aan BOORD 69-95
Boordcomputer /
Confi guratie -
Persoonlijke
instellingen 69
Parkeerhulp achter 73
Autoradio 74
Stuurkolomschakelaars 75Bluetooth handsfree
systeem 78
1. VOORDAT u GAAT RIJDEN 22-59
Instrumentenpanelen 22
Verklikkerlampjes 23
Brandstofniveaumeter 30Koelvloeistoftemperatuur 30Onderhoudsindicator en
waarschuwingslampje
motorolie 31
Afstandsbediening 32
Sleutel 34
Alarm 36
Openen 37
Sluiten 40
Lichtschakelaar 42
Ruitenwisserschakelaar 44Snelheidsregelaar 45
Vaste
snelheidsbegrenzer 46
Spiegels 47
Ruitbediening 48
Stuurwiel verstellen 49
Handgeschakelde
versnellingsbak 49
Elektronisch gestuurde
versnellingsbak 51
Hill holder 55
Stop & Start-systeem 56
Page 5 of 192
3
INHOUDSOPGAVE
Inhoud
5. VEILIGHEID
114-1366. ACCESSOIRES
137-140
Handrem 114
Alarmknipperlichten 114
Claxon 115
Hulpsystemen bij het
remmen 115
Stabiliteitscontrolesystemen 11 6
Veiligheidsgordels 119
Airbags 121
Uitschakelen van de
passagiersairbag 123
Kinderzitjes 125
ISOFIX-bevestigingen 134
Trekken van een
aanhanger, een
caravan... 137
Imperiaal
en allesdragers 139
Overige accessoires 139
7. SNEL WEER
OP WEG 141-173
Accu 141
Wiel verwisselen 144
Noodreparatieset voor
banden 147
Sneeuwkettingen 149
Lampen vervangen 150
Ruitenwisserblad
vervangen 155
Zekeringen vervangen 156Slepen van uw auto 161
Identifi catie 162
Brandstof tanken 163
Motorkap openen 166
Niveaus 169
Controles 171
8. WEGWIJZER
174-186
Exterieur 174
Interieur 176
Bestuurdersplaats 182
Technische gegevens -
Onderhoud 186
auto met linkse besturing.
auto met rechtse
besturing.
Page 6 of 192
4
In een oogopslag
EXTERIEUR
Imperiaal en allesdragers
Aan beide zijden van het dak zijn
bevestigingspunten aanwezig om de imperiaal
of de dwarsdragers te bevestigen.
180° openen van de achterdeuren
Als de auto is ontgrendeld kunnen de
achterdeuren tot een hoek van 180°
worden geopend om het uit- en inladen te
vereenvoudigen.
Parkeerhulp achter
Als de achteruitversnelling is ingeschakeld,
waarschuwt dit systeem u met een
geluidssignaal voor obstakels achter de auto.
Stop & Start-systeem
Dit systeem zet de motor tijdelijk af als de auto stilstaat
(verkeerslicht, fi le, andere omstandigheden, ...). De motor wordt
automatisch weer gestart als u weg wilt rijden. Het Stop & Start-
systeem zorgt voor een lager brandstofverbruik, minder uitstoot
van schadelijke stoffen en biedt u het comfort van totale stilte als
de auto stilstaat. 139
56 73
38
Page 7 of 192
5
IN EEN OOGOPSLAG
In een oogopslag
OPENEN
Sleutel met afstandsbediening
A.
Uitklappen/inklappen van de sleutel.
B.
Ontgrendeling van uitsluitend de
voorportieren (Bedrijfswagen) of alle
portieren (Combi).
(de richtingaanwijzers knipperen twee
keer).
C.
Centrale vergrendeling van de auto.
(één keer drukken; één keer knipperen
van de richtingaanwijzers)
of
Supervergrendeling van de auto
(twee keer achter elkaar drukken; één keer
knipperen van de richtingaanwijzers)
D.
Ontgrendeling van de laadruimte
(Bedrijfswagen) of uitsluitend de
achterdeuren of de achterklep (Combi).
Als een van de portieren niet goed is gesloten,
gaan de richtingaanwijzers drie keer knipperen
om aan te geven dat de auto niet vergrendeld is.
Achterdeuren openen tot een hoek
van 180°
Houd de haak ingedrukt, terwijl u de deur
opent.
Openen / sluiten van de voorportierruiten
met de afstandsbediening
Druk de knop B
meer dan drie seconden in om
de ruiten te openen. Houd de knop ingedrukt
tot de ruiten de gewenste positie hebben
bereikt, laat vervolgens de knop los, de
ruitbeweging stopt.
Druk de knop C
meer dan drie seconden in om
de ruiten te sluiten. Houd de knop ingedrukt tot
de ruiten de gewenste positie hebben bereikt,
laat vervolgens de knop los, de ruitbeweging
stopt.
De voorportierruiten kunnen ook worden
geopend en gesloten door de sleutel in een
van de voorportiersloten te steken en linksom
of rechtsom te draaien.
1.
Openen van de brandstoftankklep.
2.
Openen en ophangen van de
brandstofvuldop.
Inhoud van de tank: ongeveer 45 liter.
Brandstoftank
33
32 38 163
Page 8 of 192
6
In een oogopslag
Cockpit
1.
Hendel stuurwielverstelling.
2.
Schakelaar verlichting en richtingaanwijzers.
3.
Instrumentenpaneel.
4.
Bediening van de autoradio vanaf het
stuurwiel.
Bluetooth handsfree systeem.
5.
Airbag bestuurder.
Claxon.
6.
Schakelaars snelheidsregelaar.
7.
Versnellingspook.
8.
Parkeerrem.
9.
Hendel motorkapontgrendeling.
10.
Bediening buitenspiegels.
11 .
Zekeringkast.
12.
Handmatige koplampverstelling.
13.
Verstelbaar en afsluitbaar zijventilatierooster.
14.
Zijruitontwaseming.
15.
Schakelaars ruitbediening.
16.
Voorruitontwaseming.
17.
Schakelaar ruitenwissers/ruitensproeiers/
boordcomputer.
18.
Contact-/stuurslot.
19.
Verstelbare en afsluitbare middelste
ventilatieroosters.
20.
Airbag aan passagierszijde.
21.
Toets MENU.
22.
Dashboardkastje.
23.
12V-accessoireaansluiting.
24.
Aansteker.
25.
Asbak.
26.
Bedieningspaneel verwarming /
airconditioning.
27.
Autoradio.
Page 9 of 192
7
IN EEN OOGOPSLAG
In een oogopslag
Cockpit
1.
Hendel stuurwielverstelling.
2.
Schakelaar verlichting en richtingaanwijzers.
3.
Instrumentenpaneel.
4.
Bediening van de autoradio vanaf het stuurwiel.
Bluetooth handsfree systeem.
5.
Airbag bestuurder.
Claxon.
6.
Schakelaars snelheidsregelaar.
7.
Versnellingshendel.
8.
Parkeerrem.
9.
Hendel motorkapontgrendeling.
10.
Bediening buitenspiegels.
11 .
Zekeringkast.
12.
Handmatige koplampverstelling.
13.
Verstelbaar en afsluitbaar zijventilatierooster.
14.
Zijruitontwaseming.
15.
Schakelaars ruitbediening.
16.
Voorruitontwaseming.
17.
Schakelaar ruitenwissers/ruitensproeiers/
boordcomputer.
18.
Contact-/stuurslot.
19.
Verstelbare en afsluitbare middelste
luchtroosters.
20.
Airbag aan passagierszijde.
21.
Toets MENU.
22.
Dashboardkastje.
23.
12V-accessoireaansluiting.
24.
Aansteker.
25.
Asbak.
26.
Bedieningspaneel verwarming /
airconditioning.
27.
Autoradio.
Page 10 of 192
8
In een oogopslag
Laadruimte (Bedrijfswagen)
1.
Sjorogen.
2.
Opbergvak.
3.
Uitneembare lamp.
4.
Schot.
5.
Modulair verticaal scheidingsrooster.
6.
Reservewiel.
Het is raadzaam de lading stevig vast
te zetten met behulp van de sjorogen
1
die zich op de vloer van de laadruimte
bevinden.
109 - 110
