sensor CITROEN NEMO 2014 InstruktionsbÖcker (in Swedish)

4

Snabbguide

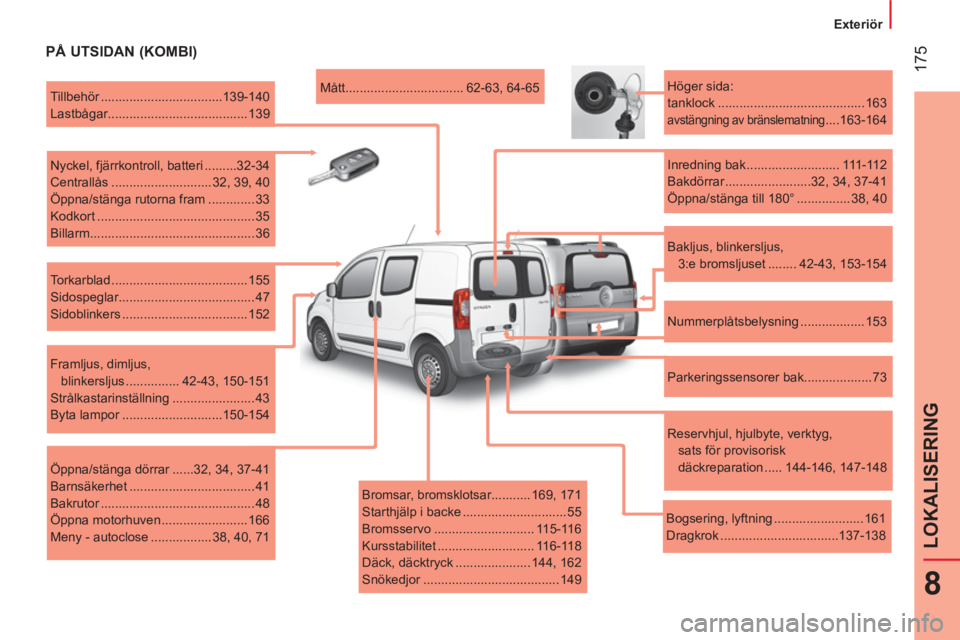

PÅ UTSIDAN


Lasträcke och lastbågar
Förankringspunkter fi nns på taksidorna för
fastsättning av lasträcket eller lastbågarna.

Öppna skåpdörrarna bak till 180°
När bilen har låsts upp kan skåpdörrarna bak
öppnas 180° för att underlätta ur- och ilastning.
Parkeringssensorer bak
Det här systemet varnar dig med en ljudsignal
om ett hinder upptäcks bakom bilen, när du
lägger i backväxeln.


Stop & Start
Det här systemet stänger tillfälligt av motorn när du stannar
bilen (rödljus, trafi kstockning etc.). Motorn startar automatiskt
igen när du vill köra iväg. Stop & Start-systemet sänker
bränsleförbrukningen, utsläppen av föroreningar och innebär att
bilen är helt tyst när den står stilla.  139
 56 73
 38

28
Förarplats


Kontrollampa


lampan
indikerar
Lösning - åtgärd
Farthållare tänds. farthållaren är aktiverad. Manuellt val. Rubrik 1, avsnittet "Rattreglage".
Parkeringssensorer
bak tänds, åtföljt av ett
meddelande på
displayen. ett fel har uppstått i
systemet. Parkeringssensorerna är inte aktiva.
Låt snarast en CITROËN-verkstad eller en annan
kvalifi cerad verkstad kontrollera systemet.
Elstyrd manuell
växellåda tänds, åtföljt av ett
meddelande på
displayen. ett felaktigt handhavande
av föraren. Gör om den önskade åtgärden.
blinkar, åtföljt av
en ljudsignal och
ett meddelande på
displayen. ett fel har uppstått i
växellådan. Låt snarast en CITROËN eller en annan
kvalificerad verkstad kontrollera systemet.

36



Öppningar


LARM

Larmet består av:


- yttre skalskydd genom sensorer
placerade på öppningarna (dörrar,
motorhuv) och på elsystemet,

- rörelselarm,

- nivåsensor

- skydd mot införande av en nyckel
i tändlåset.
Utrustningen omfattar en siren.


Aktivering av larmet

Kontrollera först att alla öppningar är
ordentligt stängda.
Du aktiverar larmsystemet genom
att trycka på knappen, de olika
skydden aktiveras efter några
sekunder.
Då larmet är i standbyläge utlöses sirenen i
händelse av inbrott i cirka 30 sekunder och
samtidigt tänds blinkersljusen.
Larmet återgår sedan till standbyläge.
Efter avbrott i elförsörjningen utlöses larmet
dessutom då elförsörjningen återställs.


Urkoppling med fjärrkontrollen

Urkoppling med nyckeln

Lås upp dörrarna med nyckeln och stig in
i bilen. Vrid nyckeln till tändningsläget
.
Då koden i nyckeln identifieras tystnar
ljudsignalen.


Avaktivering av rörelselarmet och
nivåsensorn
Korrekt användning

Vid oönskad aktivering av sirenen kan du
koppla bort den snabbt genom att låsa upp
bilen med fjärrkontrollen.
För att undvika aktivering av larmet t. ex.
innan du tvättar bilen kan du låsa den med
nyckeln.
Genom att trycka lätt på
denna knapp avaktiverar du
standbyläget då du låser upp
bilen.


Signalering av inbrottsförsök

Om kontrollampan för elektronisk
startspärr blinkar eller ett
varningsmeddelande visas i
displayen på instrumenttavlan då
du återvänder till bilen, anger det att någon
försökt ta sig in i bilen under din frånvaro.
För att avaktivera rörelselarmet
och nivåsensorn trycker du på
knappen som finns på taklampan
i bilen. För att avaktiveringen ska
gälla måste denna åtgärd upprepas varje
gång tändningen stängs av.

73
3
UTRUSTNING I BILEN


Parkeringshjälp



PARKERINGSHJÄLP BAK

Ljudindikeringssystemet består av fyra
sensorer i den bakre stötfångaren.
Det detekterar hinder bakom bilen vid
parkeringsmanövrer: t.ex. person, bil, träd,
stolpar, osv.
Däremot kan det inte detektera hinder som
befinner sig strax under stötfångaren.
Föremål som t.ex. käppar, varningskonor
eller liknande kan detekteras i början av
manövern, men kanske inte längre då bilen
kommer alldeles intill.
Systemet innebär inte att förarens eget
ansvar minskar eller att det krävs mindre
uppmärksamhet från förarens sida.
Koppla ur parkeringshjälpen

För växelspaken till neutralläge.


Funktionsstörning


Om kontrollampan eller
servicelampan tänds på
instrumenttavlan, åtföljd av
ett meddelande på displayen,
kontakta CITROËN eller en
kvalificerad verkstad.


Korrekt användning

I dåligt väder eller på vintern bör du försäkra
dig om att sensorerna inte är täckta av lera,
rimfrost eller snö.


Lägga i backväxeln

Information om ett närliggande hinder ges
genom en ljudsignal, som hörs med allt
kortare intervall ju närmare hindret bilen
kommer.
Då avståndet mellan bakdelen av bilen och
hindret är mindre än ca trettio centimeter,
blir ljudsignalen kontinuerlig.
Funktionen kopplas automatiskt bort vid
montering av en släpvagn. Det är tillrådligt
att montera en draganordning som
rekommenderas av CITROËN och låta den
monteras av en yrkesman.
Om problem detekteras vid iläggning av
backväxeln tänds kontrollampan, eventuellt
åtföljd av ett meddelande i displayen.

11 3
4
ERGONOMI OCH KOMFORT



Inredning


INNERBELYSNING


Taklampa fram

Den sitter mitt på taket.
Den kan aktiveras genom att:


- fälla ned det genomskinliga plastlocket,

- öppna eller stänga en dörr,

- låsa eller låsa upp bilen.
Den släcks automatiskt efter några
minuter om dörrarna förblir öppna eller om
tändningen slås på.
Taklampan kan vara utrustad med
en larmsensor, en mikrofon för
handsfreeutrustning och läslampor.
Läslamporna har strömbrytare till höger och
vänster.


Taklampa bak

Denna finns i den övre delen av den högra
bakväggen.
Tryck på taklampans plastlock, för att tända
eller släcka den.
När en dörr öppnas (combi) tänds den automatiskt.

När en skjutdörr eller någon av skåpdörrarna
bak öppnas (skåpbil), tänds den automatiskt.


Funktion

Den släcks automatiskt:


- om strömbrytaren inte är intryckt,

- under alla omständigheter efter
15 minuter, om dörrarna lämnas öppna,

- efter en tidsfördröjning när dörrarna
stängs,

- så fort tändningen slås på.

- vid låsning.


Bagagerumsbelysning

Denna belysning sitter i mitten på den
mobila lampans sockel.
Lampan har tre driftlägen som styrs av
strömbrytaren nedan.
Permanent belysning.
I det här AUTO
-läget tänds
takbelysningen gradvis när bilen
låses upp eller när en bakdörr
eller bagageluckan öppnas.
Den släcks automatiskt efter några minuter
om en bakdörr eller bakluckan förblir öppen
eller om tändningen slås till.
Permanent släckt.

När dörrarna stängs kan tiden innan
taklampan fram och bak släcks skilja
sig åt.

121
5
SÄKERHET



Krockkuddar


KROCKKUDDAR

Krockkuddarna har konstruerats för att
optimera säkerheten vid kraftiga kollisioner,
de kompletterar funktionen hos bilbältena,
som är försedda med kraftbegränsare.
Vid en kollision registrerar och
analyserar de elektroniska sensorerna
frontala och sidokrockar som sker i
krockdetekteringszonerna:


- vid en kraftig kollision blåses
krockkuddarna upp direkt och bidrar
till att skydda förare och passagerare.
Omedelbart efter kollisionen, töms
krockkuddarna snabbt för att inte hindra
sikten och för att inte hindra någon att ta
sig ur bilen,
- vid mindre kraftiga kollisioner, vid
kollisioner bakifrån och under vissa
förhållanden vid vältolyckor, löser
krockkuddarna inte ut, i dessa situationer
är det enbart säkerhetsbältet som
skyddar dig.
Kollisionskraften beror på typen av hinder
och bilens hastighet i kollisionsögonblicket.
Krockkuddarna kan endast lösa ut
när tändningen är tillslagen.
Detta system aktiveras bara en gång.
Om en andra krock inträffar (vid samma
olyckstillfälle eller ett annat), aktiveras inte
krockkudden.
När krockkuddarna löser ut släpps en liten
mängd gas ut och en smäll hörs, som
beror på att den pyrotekniska tändsatsen i
systemet avfyras.
Röken är inte skadlig men vissa känsliga
personer kan känna irritation.
Ljudet från aktiveringen kan göra att det slår
lock för öronen en kort stund.
Passagerarens krockkudde måste
kopplas bort om en bilbarnstol
monteras i bakåtvänt läge. Rubrik 5, avsnitt
"Barn i bilen".

138



Köra med släp


I vissa fall av speciellt krävande användning
(dragning av maximal last i brant
backe vid hög temperatur), begränsar
motorn automatiskt sin effekt. I så fall
gör den automatiska avstängningen av
luftkonditioneringen det möjligt att återvinna
motoreffekt.
Om kontrollampan för
kylarvätskans temperatur tänds,
stanna bilen och stäng av motorn
så fort som möjligt.
Rubrik 7, avsnitt "Nivåer".

Däck:
Kontrollera att bilens (se rubrik 7, del
"Identifieringsuppgifter") och släpvagnens
däcktryck överensstämmer med de tryck
som rekommenderas av tillverkaren.

Bromsar:
Vid körning med släp blir
bromssträckan längre. Kör därför försiktigt,
växla ner i god tid och bromsa mjukt.
Sidovind:
Vid körning med släp ökar också
bilens känslighet för sidvind. Kör därför
smidigt och med måttlig hastighet.

ABS:
systemet påverkar enbart bilen, inte
släpvagnen.

Parkeringshjälp bak:
hjälpsystemet
kopplas bort automatiskt vid
användning av en dragkrok från CITROËN
(se rubrik 3 i avsnittet "Parkeringshjälp bak")

Dragkrok

Vi rekommenderar att du väljer en
originaldragkrok och en elsats från
CITROËN, som har testats och godkänts
för just din bil och att du låter en
CITROËN-verkstad eller en montera
dragkroken kvalificerad verkstad.
Om monteringen av en draganordning inte
utförs av en CITROËN-verkstad, måste den
förberedda elanslutningen baktill i bilen
användas och monteringen utföras enligt
tillverkarens rekommendationer.
Parkeringshjälpens sensorer bak avaktiveras
automatiskt då dragkrokskontakten förs in i
uttaget på bilen.
När kontakten dras ur igen aktiveras
sensorerna på nytt.


Fördelning av lasten
Fördela lasten i släpvagnen så att de tyngsta
föremålen befinner sig så nära hjulaxeln
som möjligt och så att vikten på dragkulan är
nära den högsta tillåtna, utan att emellertid
överskrida den. Luftens täthet minskar
med höjden över havet, vilket reducerar
motorns prestanda. Därför skall den högsta
tillåtna släpvagnsvikten minskas med 10%
för varje höjdökning med 1 000 meter.
Se kapitlet "Tekniska data", där du hittar
uppgifter om vikter och släpvagnsvikter
för din bil och se även dina bilhandlingar
(t.ex. registreringsbevis...).

160

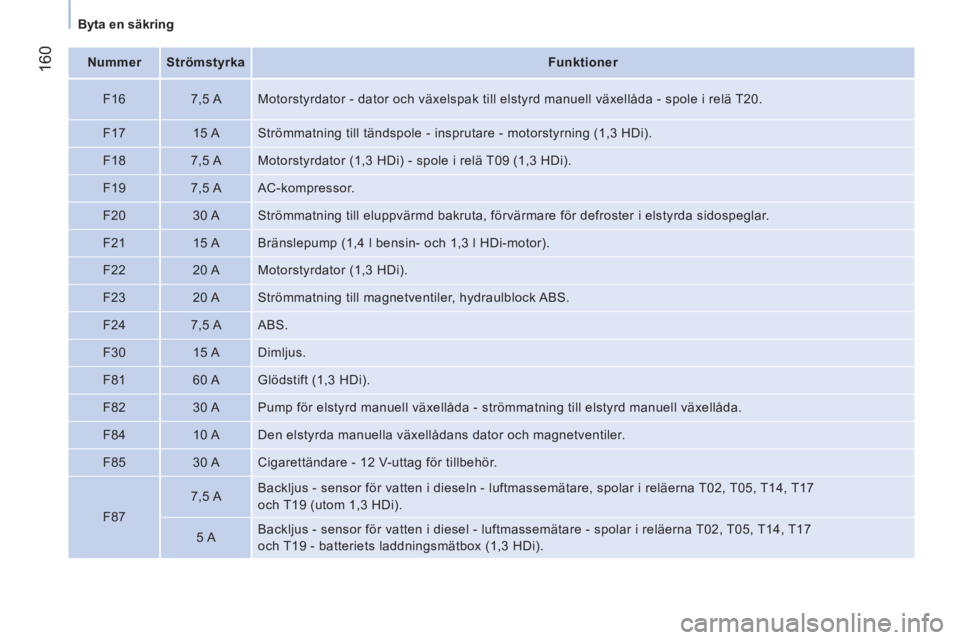

Byta en säkring



Nummer


Strömstyrka



Funktioner


F16
7,5 A Motorstyrdator - dator och växelspak till elstyrd manuell växellåda - spole i relä T20.

F17
15 A Strömmatning till tändspole - insprutare - motorstyrning (1,3 HDi).

F18
7,5 A Motorstyrdator (1,3 HDi) - spole i relä T09 (1,3 HDi).

F19
7,5 A AC-kompressor.

F20
30 A Strömmatning till eluppvärmd bakruta, förvärmare för defroster i elstyrda sidospeglar.

F21
15 A Bränslepump (1,4 l bensin- och 1,3 l HDi-motor).

F22
20 A Motorstyrdator (1,3 HDi).

F23
20 A Strömmatning till magnetventiler, hydraulblock ABS.

F24
7,5 A ABS.

F30
15 A Dimljus.

F81
60 A Glödstift (1,3 HDi).

F82
30 A Pump för elstyrd manuell växellåda - strömmatning till elstyrd manuell växellåda.

F84
10 A Den elstyrda manuella växellådans dator och magnetventiler.

F85
30 A Cigarettändare - 12 V-uttag för tillbehör.

F87
7,5 A

Backljus - sensor för vatten i dieseln - luftmassemätare, spolar i reläerna T02, T05, T14, T17
och T19 (utom 1,3 HDi).

5 A Backljus - sensor för vatten i diesel - luftmassemätare - spolar i reläerna T02, T05, T14, T17
och T19 - batteriets laddningsmätbox (1,3 HDi).

174



Exteriör



PÅ UTSIDAN (SKÅPBIL)


Bakljus, blinkersljus,
3:e
bromsljuset ........ 42-43, 153-154
Höger sida:
tanklock ......................................... 163

avstängning av bränslematning ....163-164

Lastutrymme ........................... 109-110
Bakdörrar ........................32, 34, 37-41
Öppna/stänga till 180° ............... 38, 40

Nummerplåtsbelysning .................. 153

Parkeringssensorer bak................... 73

Reservhjul, hjulbyte,
verktyg ................................144-146

Bogsering, lyftning ......................... 161
Dragkrok .................................137-138
Mått.............................................60-61

Tillbehör ..................................139-140
Lasträcke ....................................... 139

Nyckel, fjärrkontroll, batteri .........32-34
Centrallås ............................ 32, 39, 40
Öppna/stänga rutorna fram ............. 33
Kodkort ............................................ 35
Billarm .............................................. 36

Torkarblad ...................................... 155
Sidospeglar...................................... 47
Sidoblinkers ................................... 152

Framljus, dimljus,
blinkersljus ............... 42-43, 150-151
Strålkastarinställning ....................... 43
Byta lampor ............................150-154

Öppna/stänga dörrar ......32, 34, 37-41
Öppna motorhuven ........................ 166
Meny - autoclose ................. 38, 40, 71

Bromsar, bromsklotsar........... 169, 171
Starthjälp i backe ............................. 55
Bromsservo ............................ 115-116
Kursstabilitet ........................... 116-118
Däck, däcktryck ............................. 162
Snökedjor ...................................... 149

175
8
LOKALISERING



Exteriör



PÅ UTSIDAN (KOMBI)


Bromsar, bromsklotsar........... 169, 171
Starthjälp i backe ............................. 55
Bromsservo ............................ 115-116
Kursstabilitet ........................... 116-118
Däck, däcktryck ..................... 144, 162
Snökedjor ...................................... 149
Mått................................. 62-63, 64-65

Tillbehör ..................................139-140
Lastbågar....................................... 139

Nyckel, fjärrkontroll, batteri .........32-34
Centrallås ............................ 32, 39, 40
Öppna/stänga rutorna fram ............. 33
Kodkort ............................................ 35
Billarm .............................................. 36

Torkarblad ...................................... 155
Sidospeglar...................................... 47
Sidoblinkers ................................... 152

Framljus, dimljus,
blinkersljus ............... 42-43, 150-151
Strålkastarinställning ....................... 43
Byta lampor ............................150-154

Öppna/stänga dörrar ......32, 34, 37-41
Barnsäkerhet ................................... 41
Bakrutor ........................................... 48
Öppna motorhuven ........................ 166
Meny - autoclose ................. 38, 40, 71
Höger sida:
tanklock ......................................... 163

avstängning av bränslematning ....163-164

Inredning bak .......................... 111-112
Bakdörrar ........................32, 34, 37-41
Öppna/stänga till 180° ............... 38, 40

Nummerplåtsbelysning .................. 153

Parkeringssensorer bak................... 73

Reservhjul, hjulbyte, verktyg,
sats för provisorisk
däckreparation ..... 144-146, 147-148

Bogsering, lyftning ......................... 161
Dragkrok .................................137-138


Bakljus, blinkersljus,
3:e
bromsljuset ........ 42-43, 153-154
