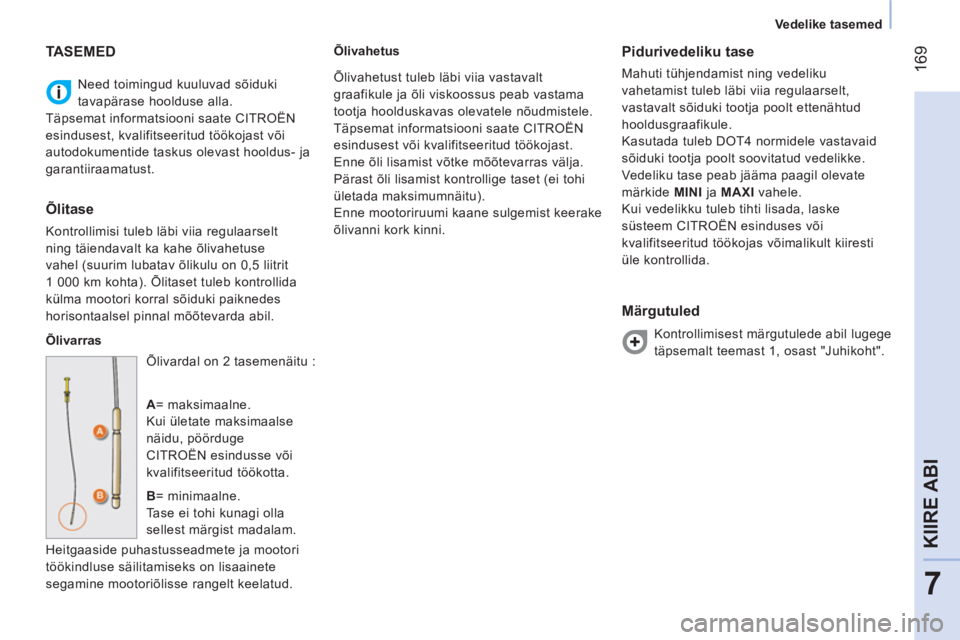

Page 171 of 192
169
7
KIIRE ABI
Vedelike tasemed
Need toimingud kuuluvad sõiduki
tavapärase hoolduse alla.
Täpsemat informatsiooni saate CITROËN
esindusest, kvalifitseeritud töökojast või
autodokumentide taskus olevast hooldus- ja
garantiiraamatust.
TASEMED
Õlitase
Kontrollimisi tuleb läbi viia regulaarselt
ning täiendavalt ka kahe õlivahetuse
vahel (suurim lubatav õlikulu on 0,5 liitrit
1 000 km kohta). Õlitaset tuleb kontrollida
külma mootori korral sõiduki paiknedes
horisontaalsel pinnal mõõtevarda abil.
Õlivarras
Õlivardal on 2 tasemenäitu :
A
= maksimaalne.
Kui ületate maksimaalse
näidu, pöörduge
CITROËN esindusse või
kvalifitseeritud töökotta.
B
= minimaalne.
Tase ei tohi kunagi olla
sellest märgist madalam.
Heitgaaside puhastusseadmete ja mootori
töökindluse säilitamiseks on lisaainete
segamine mootoriõlisse rangelt keelatud.
Õlivahetus
Pidurivedeliku tase
Mahuti tühjendamist ning vedeliku
vahetamist tuleb läbi viia regulaarselt,
vastavalt sõiduki tootja poolt ettenähtud
hooldusgraafikule.
Kasutada tuleb DOT4 normidele vastavaid
sõiduki tootja poolt soovitatud vedelikke.
Vedeliku tase peab jääma paagil olevate
märkide MINI
ja MAXI
vahele.
Kui vedelikku tuleb tihti lisada, laske
süsteem CITROËN esinduses või
kvalifitseeritud töökojas võimalikult kiiresti
üle kontrollida.
Märgutuled
Kontrollimisest märgutulede abil lugege
täpsemalt teemast 1, osast "Juhikoht". Õlivahetust tuleb läbi viia vastavalt
graafikule ja õli viskoossus peab vastama
tootja hoolduskavas olevatele nõudmistele.
Täpsemat informatsiooni saate CITROËN
esindusest või kvalifitseeritud töökojast.
Enne õli lisamist võtke mõõtevarras välja.
Pärast õli lisamist kontrollige taset (ei tohi
ületada maksimumnäitu).
Enne mootoriruumi kaane sulgemist keerake
õlivanni kork kinni.

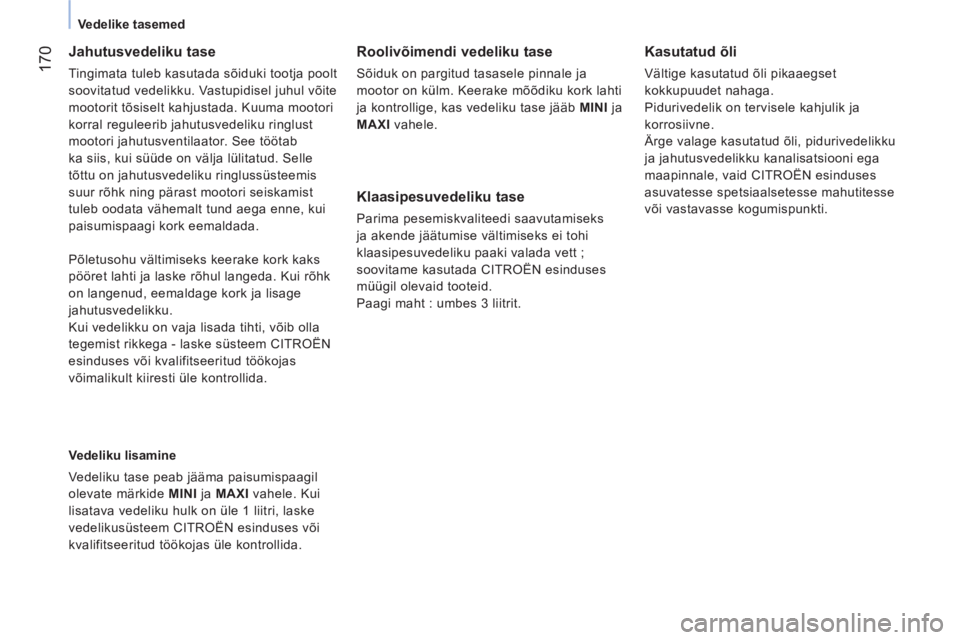

Page 172 of 192
170
Vedelike tasemed
Jahutusvedeliku tase
Tingimata tuleb kasutada sõiduki tootja poolt
soovitatud vedelikku. Vastupidisel juhul võite
mootorit tõsiselt kahjustada. Kuuma mootori
korral reguleerib jahutusvedeliku ringlust
mootori jahutusventilaator. See töötab
ka siis, kui süüde on välja lülitatud. Selle
tõttu on jahutusvedeliku ringlussüsteemis
suur rõhk ning pärast mootori seiskamist
tuleb oodata vähemalt tund aega enne, kui
paisumispaagi kork eemaldada.
Vedeliku lisamine
Vedeliku tase peab jääma paisumispaagil
olevate märkide MINI
ja MAXI
vahele. Kui
lisatava vedeliku hulk on üle 1 liitri, laske
vedelikusüsteem CITROËN esinduses või
kvalifitseeritud töökojas üle kontrollida.
Roolivõimendi vedeliku tase
Sõiduk on pargitud tasasele pinnale ja
mootor on külm. Keerake mõõdiku kork lahti
ja kontrollige, kas vedeliku tase jääb MINI
ja
MAXI
vahele.
Klaasipesuvedeliku tase
Parima pesemiskvaliteedi saavutamiseks
ja akende jäätumise vältimiseks ei tohi
klaasipesuvedeliku paaki valada vett ;
soovitame kasutada CITROËN esinduses
müügil olevaid tooteid.
Paagi maht : umbes 3 liitrit. Põletusohu vältimiseks keerake kork kaks
pööret lahti ja laske rõhul langeda. Kui rõhk
on langenud, eemaldage kork ja lisage
jahutusvedelikku.
Kui vedelikku on vaja lisada tihti, võib olla
tegemist rikkega - laske süsteem CITROËN
esinduses või kvalifitseeritud töökojas
võimalikult kiiresti üle kontrollida.
Kasutatud õli
Vältige kasutatud õli pikaaegset
kokkupuudet nahaga.
Pidurivedelik on tervisele kahjulik ja
korrosiivne.
Ärge valage kasutatud õli, pidurivedelikku
ja jahutusvedelikku kanalisatsiooni ega
maapinnale, vaid CITROËN esinduses
asuvatesse spetsiaalsetesse mahutitesse
või vastavasse kogumispunkti.

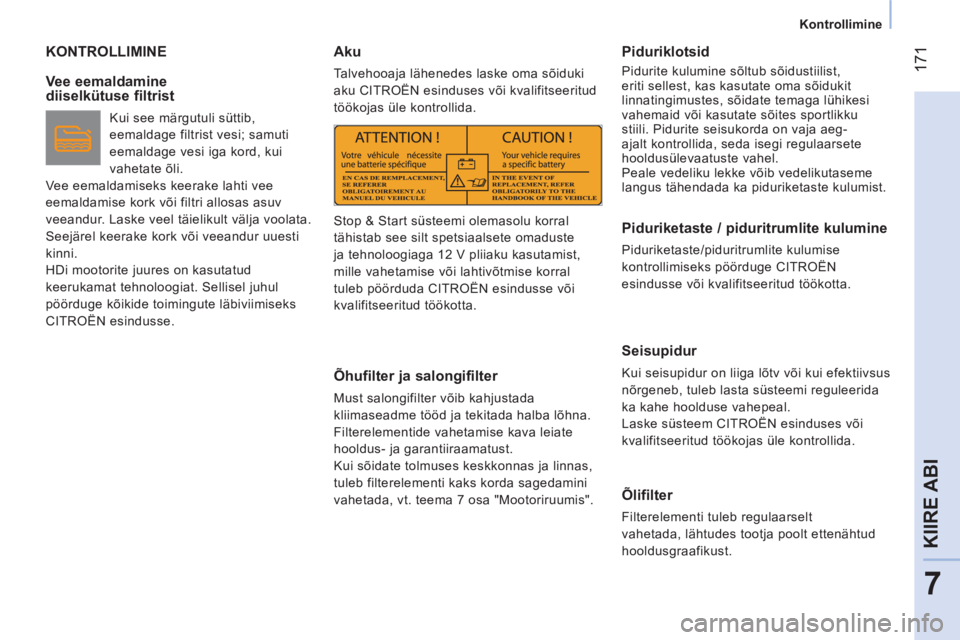

Page 173 of 192
171
7
KIIRE ABI
Kontrollimine
KONTROLLIMINE
Vee eemaldamine
diiselkütuse filtrist
Kui see märgutuli süttib,
eemaldage filtrist vesi; samuti
eemaldage vesi iga kord, kui
vahetate õli.
Vee eemaldamiseks keerake lahti vee
eemaldamise kork või filtri allosas asuv
veeandur. Laske veel täielikult välja voolata.
Seejärel keerake kork või veeandur uuesti
kinni.
HDi mootorite juures on kasutatud
keerukamat tehnoloogiat. Sellisel juhul
pöörduge kõikide toimingute läbiviimiseks
CITROËN esindusse.
Aku
Talvehooaja lähenedes laske oma sõiduki
aku CITROËN esinduses või kvalifitseeritud
töökojas üle kontrollida.
Õhufilter ja salongifilter
Must salongifilter võib kahjustada
kliimaseadme tööd ja tekitada halba lõhna.
Filterelementide vahetamise kava leiate
hooldus- ja garantiiraamatust.
Kui sõidate tolmuses keskkonnas ja linnas,
tuleb filterelementi kaks korda sagedamini
vahetada, vt. teema 7 osa "Mootoriruumis".
Piduriklotsid
Pidurite kulumine sõltub sõidustiilist,
eriti sellest, kas kasutate oma sõidukit
linnatingimustes, sõidate temaga lühikesi
vahemaid või kasutate sõites sportlikku
stiili. Pidurite seisukorda on vaja aeg-
ajalt kontrollida, seda isegi regulaarsete
hooldusülevaatuste vahel.
Peale vedeliku lekke võib vedelikutaseme
langus tähendada ka piduriketaste kulumist.
Piduriketaste / piduritrumlite kulumine
Piduriketaste/piduritrumlite kulumise
kontrollimiseks pöörduge CITROËN
esindusse või kvalifitseeritud töökotta.
Seisupidur
Kui seisupidur on liiga lõtv või kui efektiivsus
nõrgeneb, tuleb lasta süsteemi reguleerida
ka kahe hoolduse vahepeal.
Laske süsteem CITROËN esinduses või
kvalifitseeritud töökojas üle kontrollida.
Õlifilter
Filterelementi tuleb regulaarselt
vahetada, lähtudes tootja poolt ettenähtud
hooldusgraafikust.
Stop & Start süsteemi olemasolu korral
tähistab see silt spetsiaalsete omaduste
ja tehnoloogiaga 12 V pliiaku kasutamist,
mille vahetamise või lahtivõtmise korral
tuleb pöörduda CITROËN esindusse või
kvalifitseeritud töökotta.

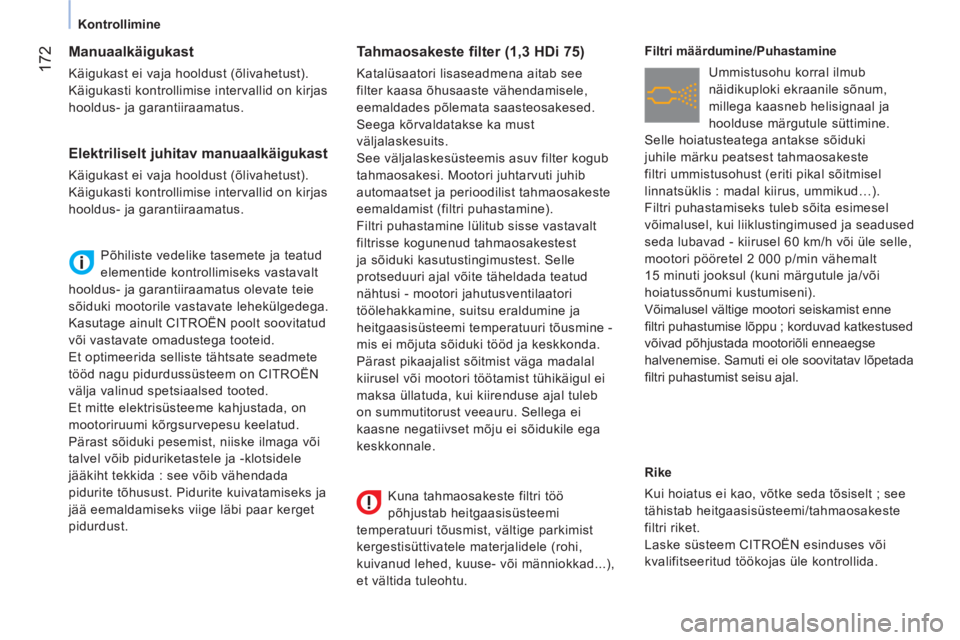

Page 174 of 192
172
Kontrollimine
Manuaalkäigukast
Käigukast ei vaja hooldust (õlivahetust).
Käigukasti kontrollimise intervallid on kirjas
hooldus- ja garantiiraamatus.
Põhiliste vedelike tasemete ja teatud
elementide kontrollimiseks vastavalt
hooldus- ja garantiiraamatus olevate teie
sõiduki mootorile vastavate lehekülgedega.
Kasutage ainult CITROËN poolt soovitatud
või vastavate omadustega tooteid.
Et optimeerida selliste tähtsate seadmete
tööd nagu pidurdussüsteem on CITROËN
välja valinud spetsiaalsed tooted.
Et mitte elektrisüsteeme kahjustada, on
mootoriruumi kõrgsurvepesu keelatud.
Pärast sõiduki pesemist, niiske ilmaga või
talvel võib piduriketastele ja -klotsidele
jääkiht tekkida : see võib vähendada
pidurite tõhusust. Pidurite kuivatamiseks ja
jää eemaldamiseks viige läbi paar kerget
pidurdust.
Tahmaosakeste filter (1,3 HDi 75)
Katalüsaatori lisaseadmena aitab see
filter kaasa õhusaaste vähendamisele,
eemaldades põlemata saasteosakesed.
Seega kõrvaldatakse ka must
väljalaskesuits.
See väljalaskesüsteemis asuv filter kogub
tahmaosakesi. Mootori juhtarvuti juhib
automaatset ja perioodilist tahmaosakeste
eemaldamist (filtri puhastamine).
Filtri puhastamine lülitub sisse vastavalt
filtrisse kogunenud tahmaosakestest
ja sõiduki kasutustingimustest. Selle
protseduuri ajal võite täheldada teatud
nähtusi - mootori jahutusventilaatori
töölehakkamine, suitsu eraldumine ja
heitgaasisüsteemi temperatuuri tõusmine -
mis ei mõjuta sõiduki tööd ja keskkonda.
Pärast pikaajalist sõitmist väga madalal
kiirusel või mootori töötamist tühikäigul ei
maksa üllatuda, kui kiirenduse ajal tuleb
on summutitorust veeauru. Sellega ei
kaasne negatiivset mõju ei sõidukile ega
keskkonnale.
Filtri määrdumine/Puhastamine
Ummistusohu korral ilmub
näidikuploki ekraanile sõnum,
millega kaasneb helisignaal ja
hoolduse märgutule süttimine.
Selle hoiatusteatega antakse sõiduki
juhile märku peatsest tahmaosakeste
filtri ummistusohust (eriti pikal sõitmisel
linnatsüklis : madal kiirus, ummikud…).
Filtri puhastamiseks tuleb sõita esimesel
võimalusel, kui liiklustingimused ja seadused
seda lubavad - kiirusel 60 km/h või üle selle,
mootori pööretel 2 000 p/min vähemalt
15 minuti jooksul (kuni märgutule ja/või
hoiatussõnumi kustumiseni).
Võimalusel vältige mootori seiskamist enne
fi ltri puhastumise lõppu ; korduvad katkestused
võivad põhjustada mootoriõli enneaegse
halvenemise. Samuti ei ole soovitatav lõpetada
fi ltri puhastumist seisu ajal.
Rike
Kui hoiatus ei kao, võtke seda tõsiselt ; see
tähistab heitgaasisüsteemi/tahmaosakeste
filtri riket.
Laske süsteem CITROËN esinduses või
kvalifitseeritud töökojas üle kontrollida.
Elektriliselt juhitav manuaalkäigukast
Käigukast ei vaja hooldust (õlivahetust).
Käigukasti kontrollimise intervallid on kirjas
hooldus- ja garantiiraamatus.
Kuna tahmaosakeste filtri töö
põhjustab heitgaasisüsteemi
temperatuuri tõusmist, vältige parkimist
kergestisüttivatele materjalidele (rohi,
kuivanud lehed, kuuse- või männiokkad...),
et vältida tuleohtu.
Page 175 of 192

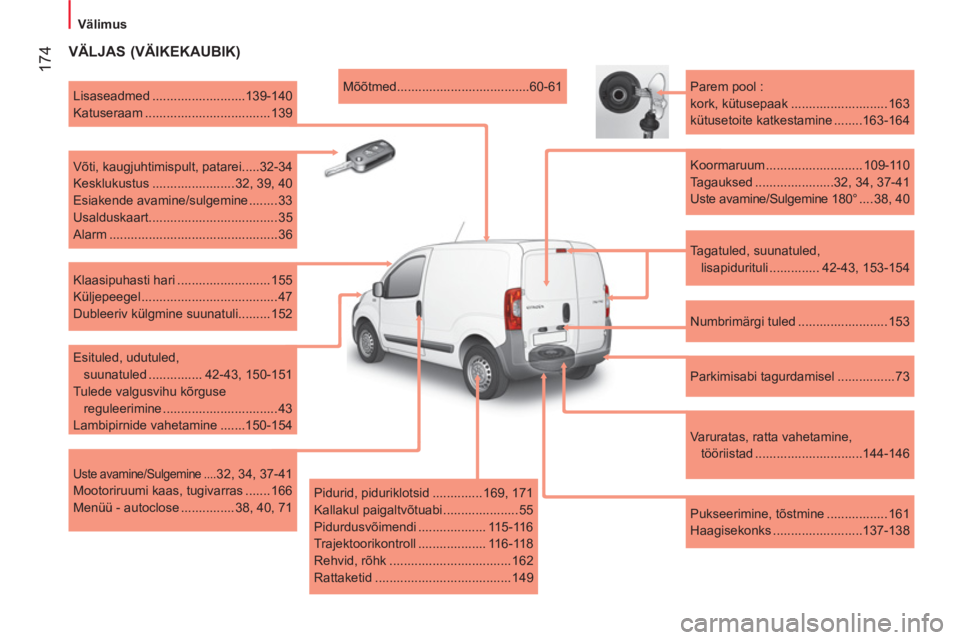

Page 176 of 192
174
Välimus
VÄLJAS (VÄIKEKAUBIK)
Tagatuled, suunatuled,
lisapidurituli .............. 42-43, 153-154
Parem pool :
kork, kütusepaak ........................... 163
kütusetoite katkestamine ........163-164
Koormaruum ........................... 109-110
Tagauksed ......................32, 34, 37-41
Uste avamine/Sulgemine 180° .... 38, 40
Numbrimärgi tuled ......................... 153
Parkimisabi tagurdamisel ................ 73
Varuratas, ratta vahetamine,
tööriistad ..............................144-146
Pukseerimine, tõstmine ................. 161
Haagisekonks .........................137-138
Mõõtmed.....................................60-61
Lisaseadmed ..........................139-140
Katuseraam ................................... 139
Võti, kaugjuhtimispult, patarei.....32-34
Kesklukustus ....................... 32, 39, 40
Esiakende avamine/sulgemine ........ 33
Usalduskaart.................................... 35
Alarm ............................................... 36
Klaasipuhasti hari .......................... 155
Küljepeegel ...................................... 47
Dubleeriv külgmine suunatuli......... 152
Esituled, udutuled,
suunatuled ............... 42-43, 150-151
Tulede valgusvihu kõrguse
reguleerimine ................................ 43
Lambipirnide vahetamine .......150-154
Uste avamine/Sulgemine ....32, 34, 37-41
Mootoriruumi kaas, tugivarras ....... 166
Menüü - autoclose ............... 38, 40, 71
Pidurid, piduriklotsid .............. 169, 171
Kallakul paigaltvõtuabi ..................... 55
Pidurdusvõimendi ................... 115-116
Trajektoorikontroll ................... 116-118
Rehvid, rõhk .................................. 162
Rattaketid ...................................... 149

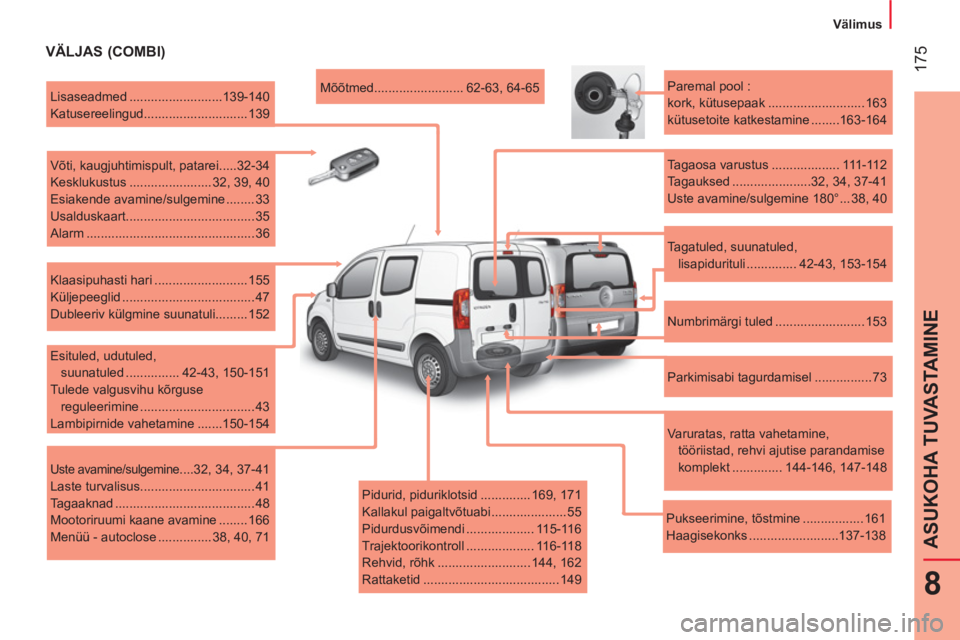

Page 177 of 192
175
8
ASUKOHA TUVASTAMINE
Välimus
VÄLJAS (COMBI)
Pidurid, piduriklotsid .............. 169, 171
Kallakul paigaltvõtuabi ..................... 55
Pidurdusvõimendi ................... 115-116
Trajektoorikontroll ................... 116-118
Rehvid, rõhk .......................... 144, 162
Rattaketid ...................................... 149
Mõõtmed......................... 62-63, 64-65
Lisaseadmed ..........................139-140
Katusereelingud............................. 139
Võti, kaugjuhtimispult, patarei.....32-34
Kesklukustus ....................... 32, 39, 40
Esiakende avamine/sulgemine ........ 33
Usalduskaart.................................... 35
Alarm ............................................... 36
Klaasipuhasti hari .......................... 155
Küljepeeglid ..................................... 47
Dubleeriv külgmine suunatuli......... 152
Esituled, udutuled,
suunatuled ............... 42-43, 150-151
Tulede valgusvihu kõrguse
reguleerimine ................................ 43
Lambipirnide vahetamine .......150-154
Uste avamine/sulgemine ....32, 34, 37-41
Laste turvalisus................................ 41
Tagaaknad ....................................... 48
Mootoriruumi kaane avamine ........ 166
Menüü - autoclose ............... 38, 40, 71
Paremal pool :
kork, kütusepaak ........................... 163
kütusetoite katkestamine ........163-164
Tagaosa varustus ................... 111-112
Tagauksed ......................32, 34, 37-41
Uste avamine/sulgemine 180° ... 38, 40
Numbrimärgi tuled ......................... 153
Parkimisabi tagurdamisel ................ 73
Varuratas, ratta vahetamine,
tööriistad, rehvi ajutise parandamise
komplekt .............. 144-146, 147-148
Pukseerimine, tõstmine ................. 161
Haagisekonks .........................137-138
Tagatuled, suunatuled,
lisapidurituli .............. 42-43, 153-154
Page 178 of 192
176

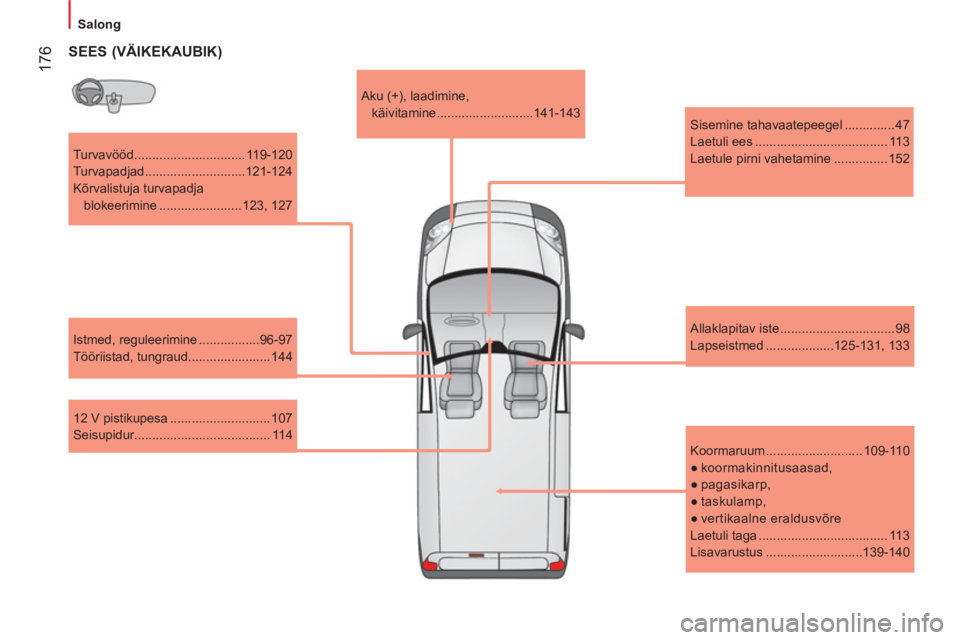

Salong
Turvavööd ............................... 119-120
Turvapadjad ............................121-124
Kõrvalistuja turvapadja
blokeerimine ....................... 123, 127
Istmed, reguleerimine .................96-97
Tööriistad, tungraud....................... 144
Allaklapitav iste ................................ 98
Lapseistmed ...................125-131, 133
12 V pistikupesa ............................ 107
Seisupidur...................................... 114
Aku (+), laadimine,
käivitamine ...........................141-143
SEES (VÄIKEKAUBIK)
Koormaruum ........................... 109-110
●
koormakinnitusaasad,
●
pagasikarp,
●
taskulamp,
●
vertikaalne eraldusvõre
Laetuli taga .................................... 113
Lisavarustus ...........................139-140
Sisemine tahavaatepeegel .............. 47
Laetuli ees ..................................... 113
Laetule pirni vahetamine ............... 152
Page 179 of 192
177
8
ASUKOHA TUVASTAMINE
Salong
SEES (VÄIKEKAUBIK)
Sisemine tahavaatepeegel .............. 47
Laetuli ees ..................................... 113
Laetule pirni vahetamine ............... 152
Allaklapitav iste ................................ 98
Lapseistmed ...................125-131, 133
12 V pistikupesa ............................ 107
Seisupidur...................................... 114 Aku (+), laadimine,
käivitamine ...........................141-143
Turvavööd ............................... 119-120
Turvapadjad ............................121-124
Kaasreisija turvapadja
blokeerimine ....................... 123, 127
Istmed, reguleerimine .................96-97
Tööriistad, tungraud....................... 144
Koormaruum .................................. 109
●
koormakinnitusaasad,
●
pagasikarp,
●
taskulamp,
●
vertikaalne eraldusvõre.
Laetuli taga .................................... 113
Lisavarustus ...........................139-140
Page 180 of 192
178

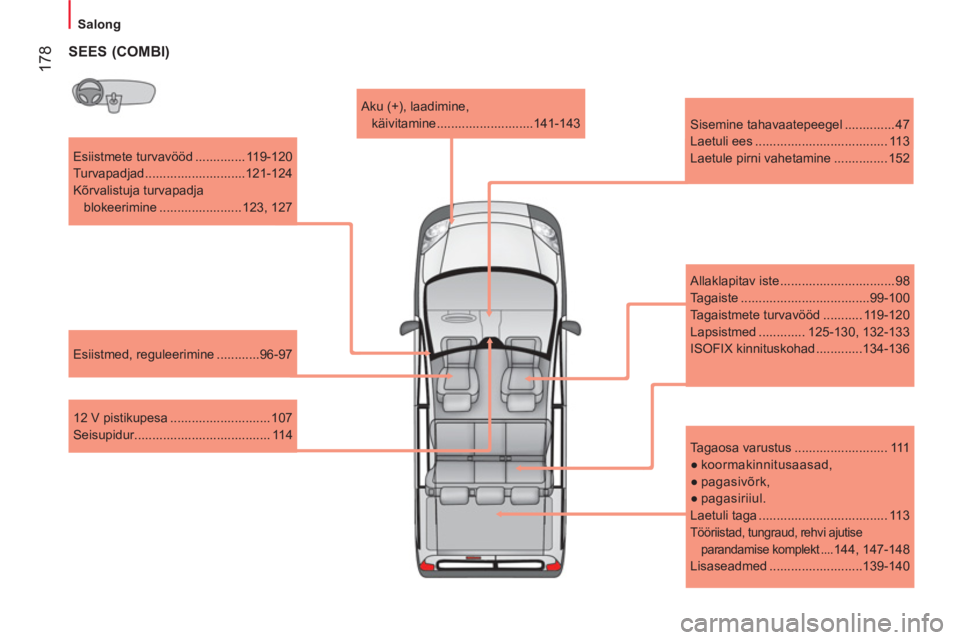

Salong
Esiistmete turvavööd .............. 119-120
Turvapadjad ............................121-124
Kõrvalistuja turvapadja
blokeerimine ....................... 123, 127
Esiistmed, reguleerimine ............96-97
12 V pistikupesa ............................ 107
Seisupidur...................................... 114
Aku (+), laadimine,
käivitamine ...........................141-143
Sisemine tahavaatepeegel .............. 47
Laetuli ees ..................................... 113
Laetule pirni vahetamine ............... 152
Tagaiste ....................................99-100
Tagaistmete turvavööd ........... 119-120
Lapsistmed ............. 125-130, 132-133
ISOFIX kinnituskohad .............134-136
Tagaosa varustus .......................... 111
●
koormakinnitusaasad,
●
pagasivõrk,
●
pagasiriiul.
Laetuli taga .................................... 113
Tööriistad, tungraud, rehvi ajutise
parandamise komplekt ....
144, 147-148
Lisaseadmed ..........................139-140
SEES (COMBI)
Allaklapitav iste ................................ 98
