CITROEN NEMO 2014 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2014, Model line: NEMO, Model: CITROEN NEMO 2014Pages: 192, PDF Size: 9.56 MB
Page 1 of 192
UPUTE ZA RUKOVANJE
Page 2 of 192

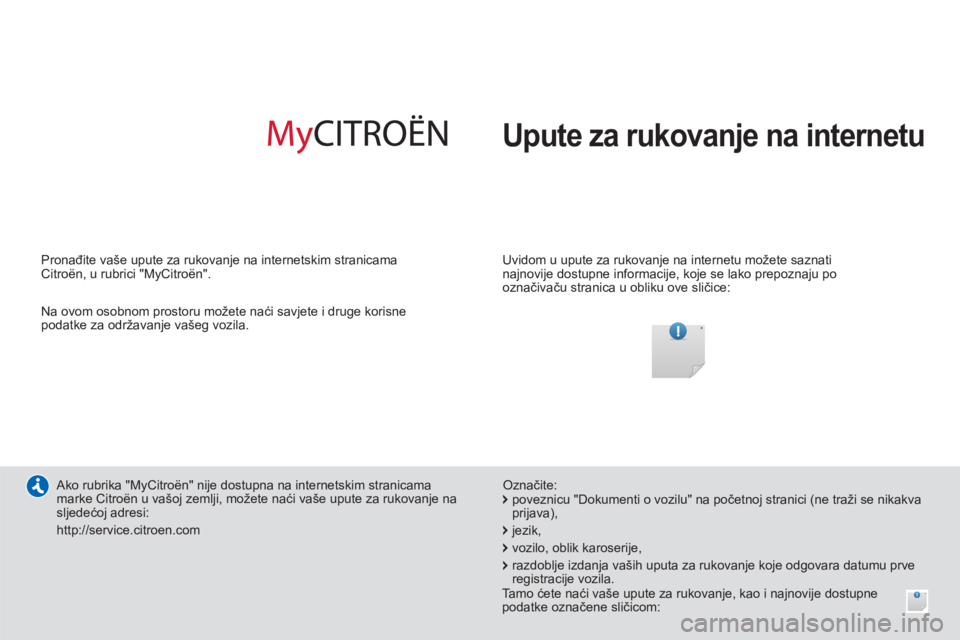

Upute za rukovanje na internetu
Uvidom u upute za rukovanje na internetu možete saznati
najnovije dostupne informacije, koje se lako prepoznaju po
označivaču stranica u obliku ove sličice:
Ako rubrika "MyCitroën" nije dostupna na internetskim stranicama
marke Citroën u vašoj zemlji, možete naći vaše upute za rukovanje na
sljedećoj adresi:
http://service.citroen.com
Označite:
Pronađite vaše upute za rukovanje na internetskim stranicama
Citroën, u rubrici "MyCitroën".
Na ovom osobnom prostoru možete naći savjete i druge korisne
podatke za održavanje vašeg vozila.
poveznicu "Dokumenti o vozilu" na početnoj stranici (ne traži se nikakva
prijava),
jezik,
vozilo, oblik karoserije,
razdoblje izdanja vaših uputa za rukovanje koje odgovara datumu prve
registracije vozila.
Tamo ćete naći vaše upute za rukovanje, kao i najnovije dostupne
podatke označene sličicom:
Page 3 of 192

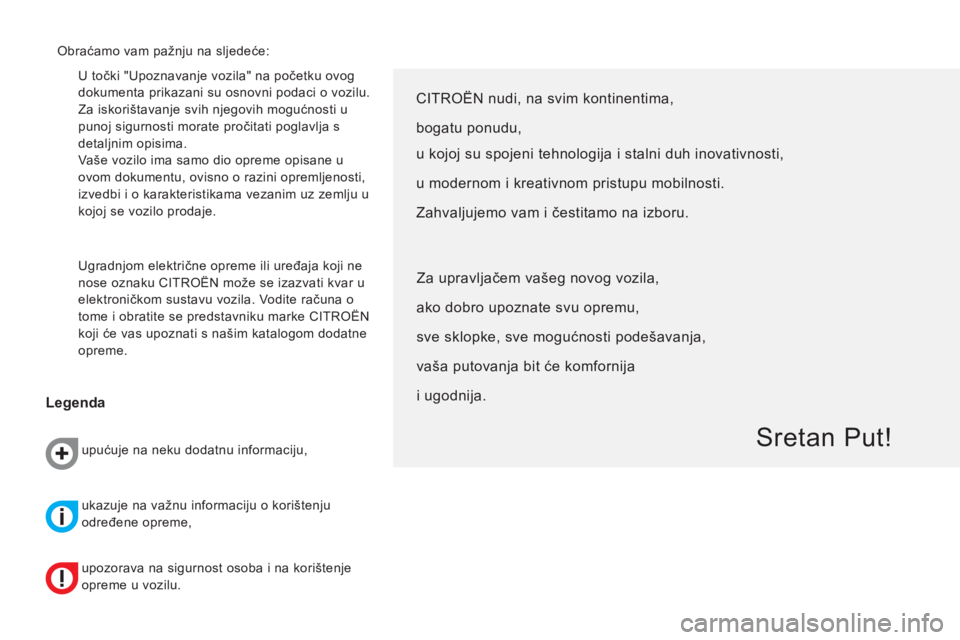

U točki "Upoznavanje vozila" na početku ovog
dokumenta prikazani su osnovni podaci o vozilu.
Za iskorištavanje svih njegovih mogućnosti u
punoj sigurnosti morate pročitati poglavlja s
detaljnim opisima.
Vaše vozilo ima samo dio opreme opisane u
ovom dokumentu, ovisno o razini opremljenosti,
izvedbi i o karakteristikama vezanim uz zemlju u
kojoj se vozilo prodaje.
Ugradnjom električne opreme ili uređaja koji ne
nose oznaku CITROËN može se izazvati kvar u
elektroničkom sustavu vozila. Vodite računa o
tome i obratite se predstavniku marke CITROËN
koji će vas upoznati s našim katalogom dodatne
opreme.
CITROËN nudi, na svim kontinentima,
bogatu ponudu,
u kojoj su spojeni tehnologija i stalni duh inovativnosti,
u modernom i kreativnom pristupu mobilnosti.
Zahvaljujemo vam i čestitamo na izboru.
Sretan Put!
Obraćamo vam pažnju na sljedeće:
Za upravljačem vašeg novog vozila,
ako dobro upoznate svu opremu,
sve sklopke, sve mogućnosti podešavanja,
vaša putovanja bit će komfornija
i ugodnija.
Legenda
upućuje na neku dodatnu informaciju,
ukazuje na važnu informaciju o korištenju
određene opreme,
upozorava na sigurnost osoba i na korištenje
opreme u vozilu.
Page 4 of 192
2
Sadržaj
2. TEHNIČKI
PODACI 60-684. ERGONOMIJA I
KOMFOR 96-113
Dimenzije 60
Motori 66
Mase 68 Vanjština 4
Otvaranje 5
Vozačko mjesto 6
Prostor za teret 8
Oprema u stražnjem
dijelu 10
Položaj za vožnju 11
Vidljivost 13
Ventilacija 14
Obavještavanje
vozača 15
Sigurnost putnika 16
Vožnja 17
Pokretanje 19
Eko-vožnja 20
UPOZNAVANJE
VOZIL A 4-21
Prednja sjedala 96
Sklopivo sjedalo
suvozača 98
Stražnja klupa 99
Odleđivanje i
odmagljivanje 103
Klima uređaj 104
Oprema u
prednjem dijelu 107
Oprema u prostoru
za teret 109
Oprema u
stražnjem dijelu 111
Unutrašnja rasvjeta -
stropna svjetla 113
3. TEHNOLOGIJA U
VOZILU 69-95
Putno računalo /
Konfi guracija -
Osobne postavke 69
Pomoć pri parkiranju
na stražnjoj strani 73
Autoradio 74
Sklopke na obruču
upravljača 75
Sustav telefoniranja
bez ruku Bluetooth 78
1. SPREMNI ZA
POLAZAK 22-59
Ploča s
instrumentima 22
Kontrolne žaruljice 23
Mjerač goriva 30
Temperatura
rashladne tekućine 30
Pokazivači 31
Daljinski upravljač 32
Ključ 34
Alarm 36
Otvaranje 37
Zatvaranje 40
Sklopka svjetala 42
Sklopka brisača 44
Tempomat 45
Fiksni limitator
brzine 46
Retrovizori 47
Podizači prozora 48
Podešavanje obruča
upravljača 49
Ručni mjenjač 49
Ručni upravljani
mjenjač 51
Pomoć pri pokretanju
na kosini 55
Stop & Start 56

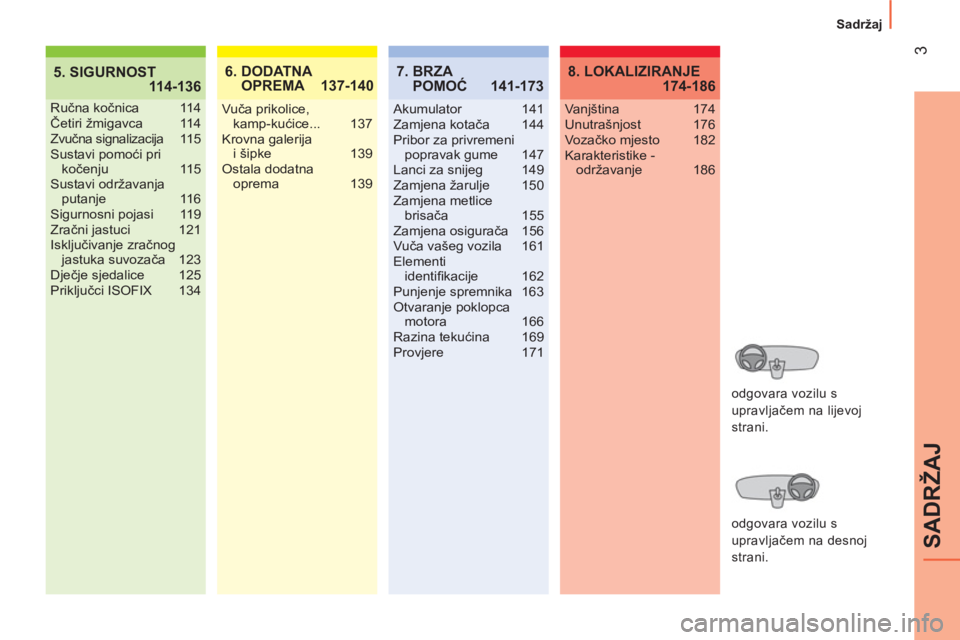

Page 5 of 192
3
SADRŽAJ
Sadržaj
5. SIGURNOST
114-1366. DODATNA
OPREMA 137-140
Ručna kočnica 114
Četiri žmigavca 114
Zvučna signalizacija 115
Sustavi pomoći pri
kočenju 115
Sustavi održavanja
putanje 116
Sigurnosni pojasi 119
Zračni jastuci 121
Isključivanje zračnog
jastuka suvozača 123
Dječje sjedalice 125
Priključci ISOFIX 134Vuča prikolice,
kamp-kućice... 137
Krovna galerija
i šipke 139
Ostala dodatna
oprema 139
7. BRZA
POMOĆ 141-173
Akumulator 141
Zamjena kotača 144
Pribor za privremeni
popravak gume 147
Lanci za snijeg 149
Zamjena žarulje 150
Zamjena metlice
brisača 155
Zamjena osigurača 156
Vuča vašeg vozila 161
Elementi
identifi kacije 162
Punjenje spremnika 163
Otvaranje poklopca
motora 166
Razina tekućina 169
Provjere 171Vanjština 174
Unutrašnjost 176
Vozačko mjesto 182
Karakteristike -
održavanje 186
8. LOKALIZIRANJE
174-186
odgovara vozilu s
upravljačem na lijevoj
strani.
odgovara vozilu s
upravljačem na desnoj
strani.
Page 6 of 192
4
Upoznavanje vozila
VANJŠTINA
Krovna galerija i krovni nosači
Na obje strane krova raspoređene su točke
sidrenja za pričvršćivanje krovne galerije ili
poprečnih krovnih nosača.
Otvaranje stražnjih krilnih vrata za 180°
Nakon otključavanja vozila, stražnja krilna
vrata mogu se otvoriti za 180°, radi lakšeg
utovara i istovara.
Pomoć pri parkiranju na stražnjoj strani
Nakon uključivanja stupnja prijenosa za vožnju
natrag, ta funkcija upozorava vas zvučnim
signalima na prepreke iza vozila.
Stop & Start
Taj sustav trenutačno gasi motor u fazama zaustavljanja u
prometu (semafor, zastoji, ...). Motor se automatski pokreće kad
želite ponovo krenuti. Sustav Stop & Start smanjuje potrošnju
goriva i emisije štetnih plinova, uz potpunu tišinu dok vozilo
miruje. 139
56 73
38
Page 7 of 192
5
UPOZNAVANJE VOZILA
Upoznavanje vozila

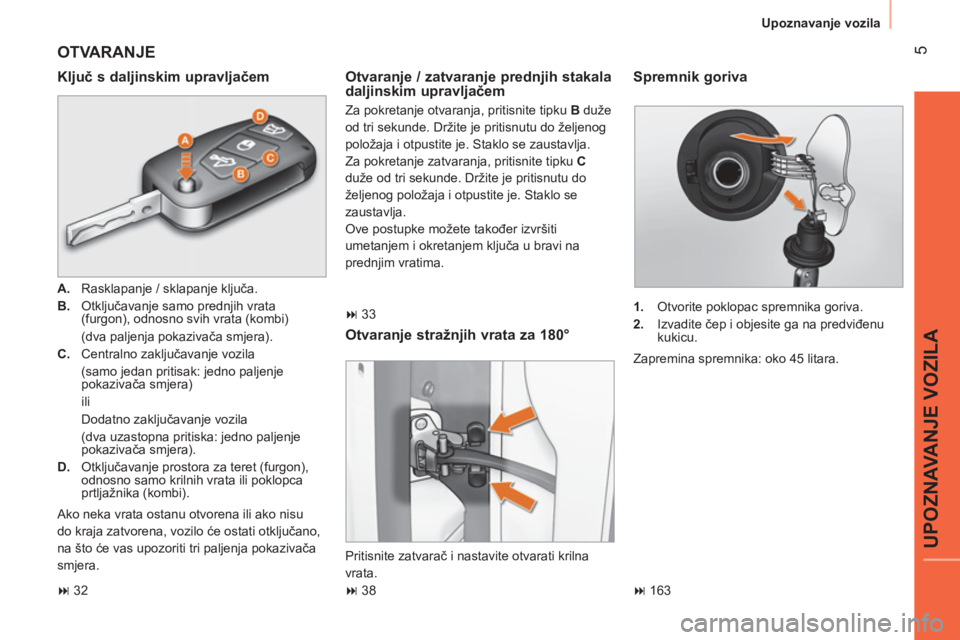

OTVARANJE
Ključ s daljinskim upravljačem
A.
Rasklapanje / sklapanje ključa.
B.
Otključavanje samo prednjih vrata
(furgon), odnosno svih vrata (kombi)
(dva paljenja pokazivača smjera).
C.
Centralno zaključavanje vozila
(samo jedan pritisak: jedno paljenje
pokazivača smjera)
ili
Dodatno zaključavanje vozila
(dva uzastopna pritiska: jedno paljenje
pokazivača smjera).
D.
Otključavanje prostora za teret (furgon),
odnosno samo krilnih vrata ili poklopca
prtljažnika (kombi).
Ako neka vrata ostanu otvorena ili ako nisu
do kraja zatvorena, vozilo će ostati otključano,
na što će vas upozoriti tri paljenja pokazivača
smjera.
Otvaranje stražnjih vrata za 180°
Pritisnite zatvarač i nastavite otvarati krilna
vrata.
Otvaranje / zatvaranje prednjih stakala
daljinskim upravljačem
Za pokretanje otvaranja, pritisnite tipku B
duže
od tri sekunde. Držite je pritisnutu do željenog
položaja i otpustite je. Staklo se zaustavlja.
Za pokretanje zatvaranja, pritisnite tipku C
duže od tri sekunde. Držite je pritisnutu do
željenog položaja i otpustite je. Staklo se
zaustavlja.
Ove postupke možete također izvršiti
umetanjem i okretanjem ključa u bravi na
prednjim vratima.
1.
Otvorite poklopac spremnika goriva.
2.
Izvadite čep i objesite ga na predviđenu
kukicu.
Zapremina spremnika: oko 45 litara.
Spremnik goriva
33
32 38 163
Page 8 of 192
6
Upoznavanje vozila

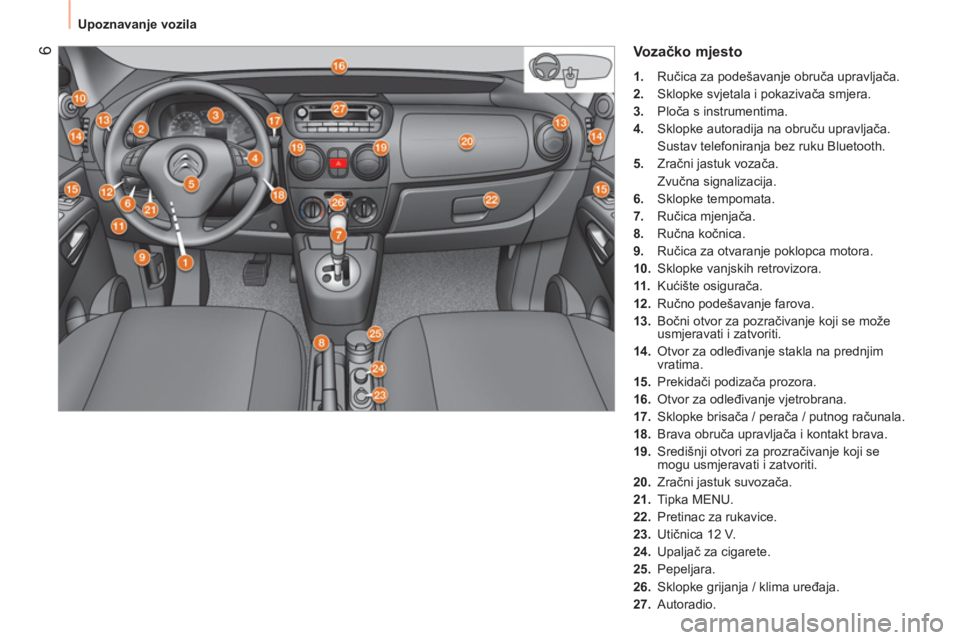

Vozačko mjesto
1.
Ručica za podešavanje obruča upravljača.
2.
Sklopke svjetala i pokazivača smjera.
3.
Ploča s instrumentima.
4.
Sklopke autoradija na obruču upravljača.
Sustav telefoniranja bez ruku Bluetooth.
5.
Zračni jastuk vozača.
Zvučna signalizacija.
6.
Sklopke tempomata.
7.
Ručica mjenjača.
8.
Ručna kočnica.
9.
Ručica za otvaranje poklopca motora.
10.
Sklopke vanjskih retrovizora.
11 .
Kućište osigurača.
12.
Ručno podešavanje farova.
13.
Bočni otvor za pozračivanje koji se može
usmjeravati i zatvoriti.
14.
Otvor za odleđivanje stakla na prednjim
vratima.
15.
Prekidači podizača prozora.
16.
Otvor za odleđivanje vjetrobrana.
17.
Sklopke brisača / perača / putnog računala.
18.
Brava obruča upravljača i kontakt brava.
19.
Središnji otvori za prozračivanje koji se
mogu usmjeravati i zatvoriti.
20.
Zračni jastuk suvozača.
21.
Tipka MENU.
22.
Pretinac za rukavice.
23.
Utičnica 12 V.
24.
Upaljač za cigarete.
25.
Pepeljara.
26.
Sklopke grijanja / klima uređaja.
27.
Autoradio.
Page 9 of 192
7
UPOZNAVANJE VOZILA
Upoznavanje vozila

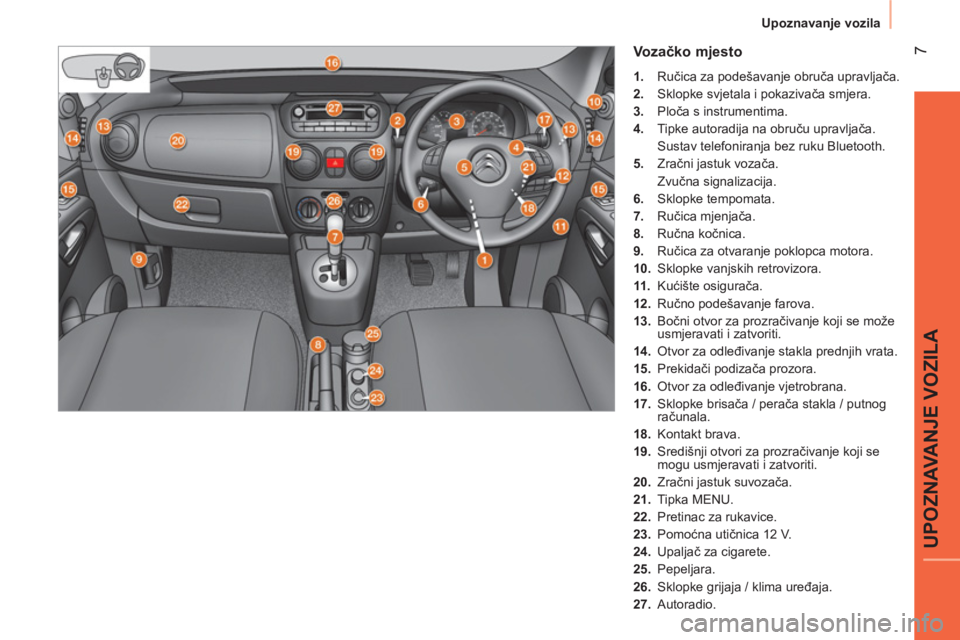

Vozačko mjesto
1.
Ručica za podešavanje obruča upravljača.
2.
Sklopke svjetala i pokazivača smjera.
3.
Ploča s instrumentima.
4.
Tipke autoradija na obruču upravljača.
Sustav telefoniranja bez ruku Bluetooth.
5.
Zračni jastuk vozača.
Zvučna signalizacija.
6.
Sklopke tempomata.
7.
Ručica mjenjača.
8.
Ručna kočnica.
9.
Ručica za otvaranje poklopca motora.
10.
Sklopke vanjskih retrovizora.
11 .
Kućište osigurača.
12.
Ručno podešavanje farova.
13.
Bočni otvor za prozračivanje koji se može
usmjeravati i zatvoriti.
14.
Otvor za odleđivanje stakla prednjih vrata.
15.
Prekidači podizača prozora.
16.
Otvor za odleđivanje vjetrobrana.
17.
Sklopke brisača / perača stakla / putnog
računala.
18.
Kontakt brava.
19.
Središnji otvori za prozračivanje koji se
mogu usmjeravati i zatvoriti.
20.
Zračni jastuk suvozača.
21.
Tipka MENU.
22.
Pretinac za rukavice.
23.
Pomoćna utičnica 12 V.
24.
Upaljač za cigarete.
25.
Pepeljara.
26.
Sklopke grijaja / klima uređaja.
27.
Autoradio.
Page 10 of 192
8
Upoznavanje vozila

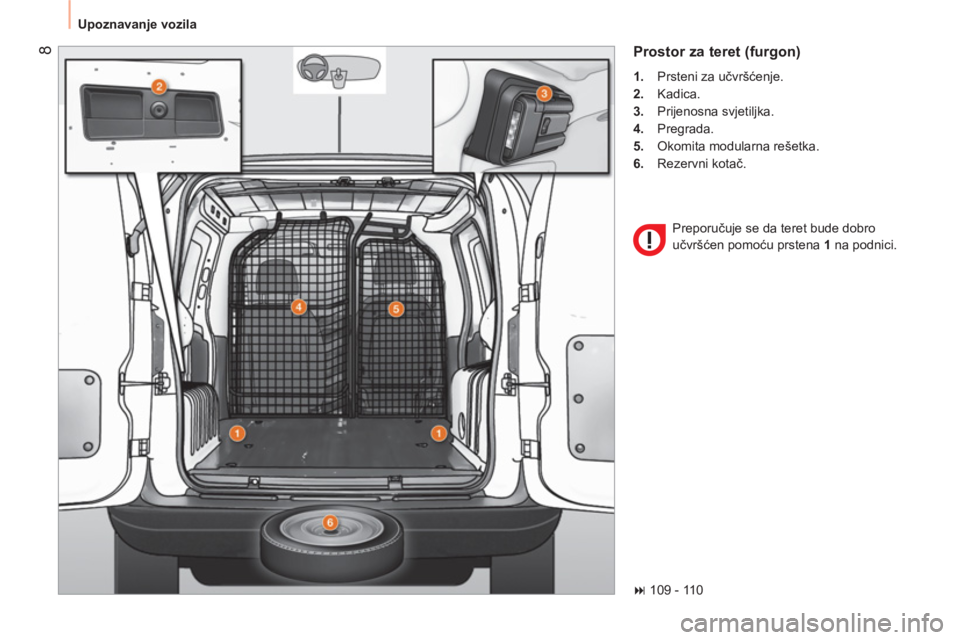

Prostor za teret (furgon)
1.
Prsteni za učvršćenje.
2.
Kadica.
3.
Prijenosna svjetiljka.
4.
Pregrada.
5.
Okomita modularna rešetka.
6.
Rezervni kotač.
Preporučuje se da teret bude dobro
učvršćen pomoću prstena 1
na podnici.
109 - 110
