FIAT 124 SPIDER 2018 Drift- og vedlikeholdshåndbok (in Norwegian)

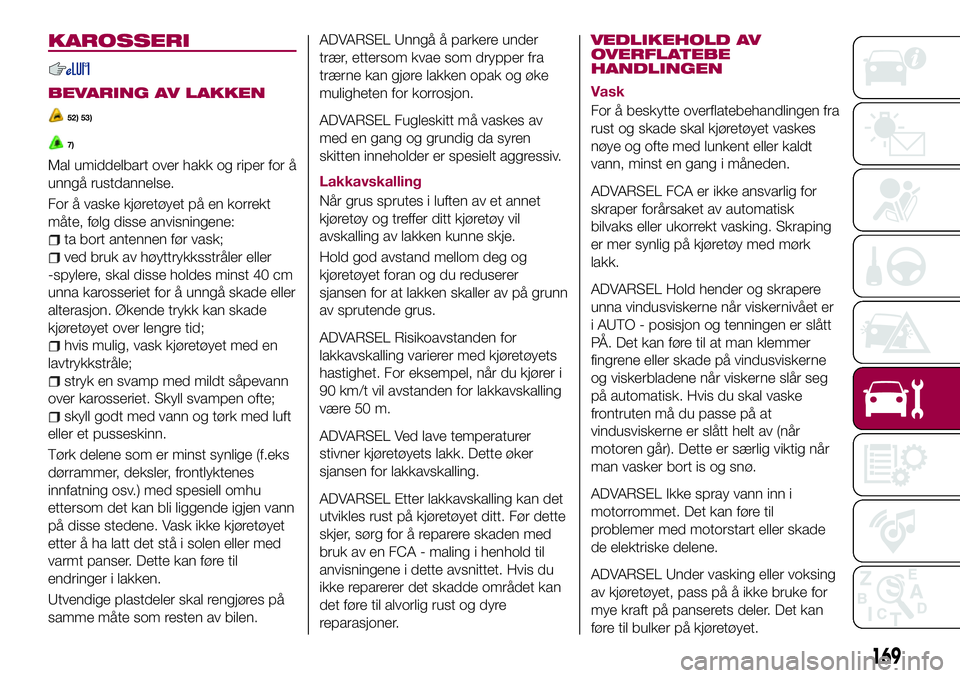

KAROSSERI
BEVARING AV LAKKEN
52) 53)
7)
Mal umiddelbart over hakk og riper for å
unngå rustdannelse.
For å vaske kjøretøyet på en korrekt
måte, følg disse anvisningene:
ta bort antennen før vask;
ved bruk av høyttrykksstråler eller
-spylere, skal disse holdes minst 40 cm
unna karosseriet for å unngå skade eller
alterasjon. Økende trykk kan skade
kjøretøyet over lengre tid;
hvis mulig, vask kjøretøyet med en
lavtrykkstråle;
stryk en svamp med mildt såpevann
over karosseriet. Skyll svampen ofte;
skyll godt med vann og tørk med luft
eller et pusseskinn.
Tørk delene som er minst synlige (f.eks
dørrammer, deksler, frontlyktenes
innfatning osv.) med spesiell omhu
ettersom det kan bli liggende igjen vann
på disse stedene. Vask ikke kjøretøyet
etter å ha latt det stå i solen eller med
varmt panser. Dette kan føre til
endringer i lakken.
Utvendige plastdeler skal rengjøres på
samme måte som resten av bilen.
ADVARSEL Unngå å parkere under
trær, ettersom kvae som drypper fra
trærne kan gjøre lakken opak og øke
muligheten for korrosjon.
ADVARSEL Fugleskitt må vaskes av
med en gang og grundig da syren
skitten inneholder er spesielt aggressiv.
Lakkavskalling
Når grus sprutes i luften av et annet
kjøretøy og treffer ditt kjøretøy vil
avskalling av lakken kunne skje.
Hold god avstand mellom deg og
kjøretøyet foran og du reduserer
sjansen for at lakken skaller av på grunn
av sprutende grus.
ADVARSEL Risikoavstanden for
lakkavskalling varierer med kjøretøyets
hastighet. For eksempel, når du kjører i
90 km/t vil avstanden for lakkavskalling
være50m.
ADVARSEL Ved lave temperaturer
stivner kjøretøyets lakk. Dette øker
sjansen for lakkavskalling.
ADVARSEL Etter lakkavskalling kan det
utvikles rust på kjøretøyet ditt. Før dette
skjer, sørg for å reparere skaden med
bruk av en FCA - maling i henhold til
anvisningene i dette avsnittet. Hvis du
ikke reparerer det skadde området kan
det føre til alvorlig rust og dyre
reparasjoner.VEDLIKEHOLD AV
OVERFLATEBE
HANDLINGEN
Vask
For å beskytte overflatebehandlingen fra
rust og skade skal kjøretøyet vaskes
nøye og ofte med lunkent eller kaldt
vann, minst en gang i måneden.
ADVARSEL FCA er ikke ansvarlig for
skraper forårsaket av automatisk
bilvaks eller ukorrekt vasking. Skraping
er mer synlig på kjøretøy med mørk
lakk.
ADVARSEL Hold hender og skrapere
unna vindusviskerne når viskernivået er
i AUTO - posisjon og tenningen er slått
PÅ. Det kan føre til at man klemmer
fingrene eller skade på vindusviskerne
og viskerbladene når viskerne slår seg
på automatisk. Hvis du skal vaske
frontruten må du passe på at
vindusviskerne er slått helt av (når
motoren går). Dette er særlig viktig når
man vasker bort is og snø.
ADVARSEL Ikke spray vann inn i
motorrommet. Det kan føre til
problemer med motorstart eller skade
de elektriske delene.
ADVARSEL Under vasking eller voksing
av kjøretøyet, pass på å ikke bruke for
mye kraft på panserets deler. Det kan
føre til bulker på kjøretøyet.
169

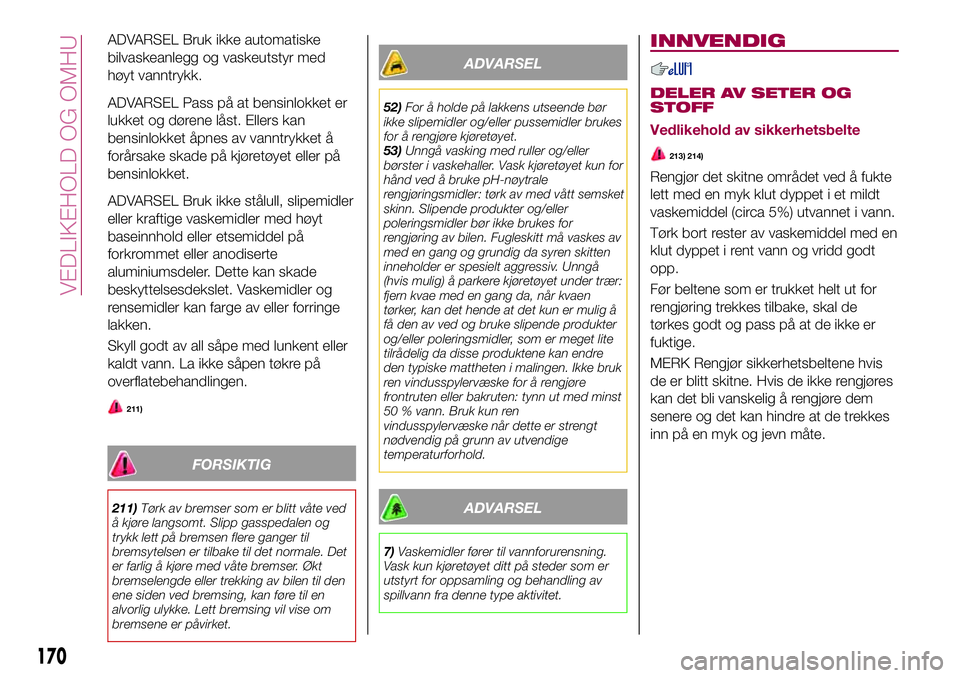

ADVARSEL Bruk ikke automatiske
bilvaskeanlegg og vaskeutstyr med
høyt vanntrykk.
ADVARSEL Pass på at bensinlokket er
lukket og dørene låst. Ellers kan
bensinlokket åpnes av vanntrykket å
forårsake skade på kjøretøyet eller på
bensinlokket.
ADVARSEL Bruk ikke stålull, slipemidler
eller kraftige vaskemidler med høyt
baseinnhold eller etsemiddel på
forkrommet eller anodiserte
aluminiumsdeler. Dette kan skade
beskyttelsesdekslet. Vaskemidler og
rensemidler kan farge av eller forringe
lakken.
Skyll godt av all såpe med lunkent eller
kaldt vann. La ikke såpen tøkre på
overflatebehandlingen.
211)
FORSIKTIG
211)Tørk av bremser som er blitt våte ved
å kjøre langsomt. Slipp gasspedalen og
trykk lett på bremsen flere ganger til
bremsytelsen er tilbake til det normale. Det
er farlig å kjøre med våte bremser. Økt
bremselengde eller trekking av bilen til den
ene siden ved bremsing, kan føre til en
alvorlig ulykke. Lett bremsing vil vise om
bremsene er påvirket.
ADVARSEL
52)For å holde på lakkens utseende bør
ikke slipemidler og/eller pussemidler brukes
for å rengjøre kjøretøyet.
53)Unngå vasking med ruller og/eller
børster i vaskehaller. Vask kjøretøyet kun for
hånd ved å bruke pH-nøytrale
rengjøringsmidler: tørk av med vått semsket
skinn. Slipende produkter og/eller
poleringsmidler bør ikke brukes for
rengjøring av bilen. Fugleskitt må vaskes av
med en gang og grundig da syren skitten
inneholder er spesielt aggressiv. Unngå
(hvis mulig) å parkere kjøretøyet under trær:
fjern kvae med en gang da, når kvaen
tørker, kan det hende at det kun er mulig å
få den av ved og bruke slipende produkter
og/eller poleringsmidler, som er meget lite
tilrådelig da disse produktene kan endre
den typiske mattheten i malingen. Ikke bruk
ren vindusspylervæske for å rengjøre
frontruten eller bakruten: tynn ut med minst
50 % vann. Bruk kun ren
vindusspylervæske når dette er strengt
nødvendig på grunn av utvendige
temperaturforhold.
ADVARSEL
7)Vaskemidler fører til vannforurensning.
Vask kun kjøretøyet ditt på steder som er
utstyrt for oppsamling og behandling av
spillvann fra denne type aktivitet.
INNVENDIG
DELER AV SETER OG
STOFF
Vedlikehold av sikkerhetsbelte
213) 214)
Rengjør det skitne området ved å fukte
lett med en myk klut dyppet i et mildt
vaskemiddel (circa 5%) utvannet i vann.
Tørk bort rester av vaskemiddel med en
klut dyppet i rent vann og vridd godt
opp.
Før beltene som er trukket helt ut for
rengjøring trekkes tilbake, skal de
tørkes godt og pass på at de ikke er
fuktige.
MERK Rengjør sikkerhetsbeltene hvis
de er blitt skitne. Hvis de ikke rengjøres
kan det bli vanskelig å rengjøre dem
senere og det kan hindre at de trekkes
inn på en myk og jevn måte.
170
VEDLIKEHOLD OG OMHU

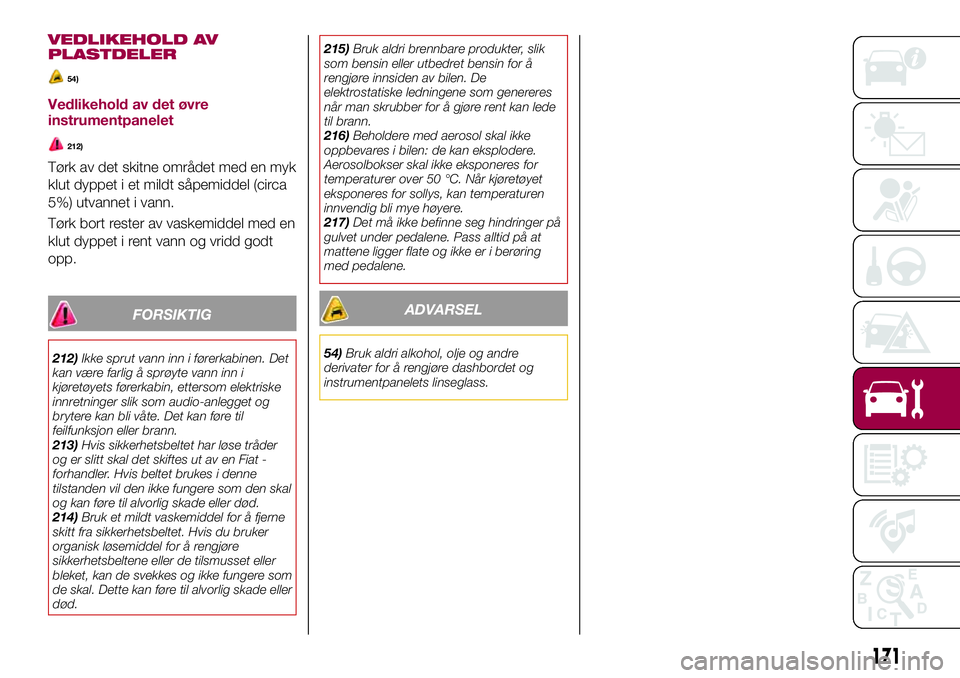

VEDLIKEHOLD AV
PLASTDELER
54)
Vedlikehold av det øvre
instrumentpanelet
212)
Tørk av det skitne området med en myk
klut dyppet i et mildt såpemiddel (circa
5%) utvannet i vann.
Tørk bort rester av vaskemiddel med en
klut dyppet i rent vann og vridd godt
opp.
FORSIKTIG
212)Ikke sprut vann inn i førerkabinen. Det
kan være farlig å sprøyte vann inn i
kjøretøyets førerkabin, ettersom elektriske
innretninger slik som audio-anlegget og
brytere kan bli våte. Det kan føre til
feilfunksjon eller brann.
213)Hvis sikkerhetsbeltet har løse tråder
og er slitt skal det skiftes ut av en Fiat -
forhandler. Hvis beltet brukes i denne
tilstanden vil den ikke fungere som den skal
og kan føre til alvorlig skade eller død.
214)Bruk et mildt vaskemiddel for å fjerne
skitt fra sikkerhetsbeltet. Hvis du bruker
organisk løsemiddel for å rengjøre
sikkerhetsbeltene eller de tilsmusset eller
bleket, kan de svekkes og ikke fungere som
de skal. Dette kan føre til alvorlig skade eller
død.215)Bruk aldri brennbare produkter, slik
som bensin eller utbedret bensin for å
rengjøre innsiden av bilen. De
elektrostatiske ledningene som genereres
når man skrubber for å gjøre rent kan lede
til brann.
216)Beholdere med aerosol skal ikke
oppbevares i bilen: de kan eksplodere.
Aerosolbokser skal ikke eksponeres for
temperaturer over 50 °C. Når kjøretøyet
eksponeres for sollys, kan temperaturen
innvendig bli mye høyere.
217)Det må ikke befinne seg hindringer på
gulvet under pedalene. Pass alltid på at
mattene ligger flate og ikke er i berøring
med pedalene.
ADVARSEL
54)Bruk aldri alkohol, olje og andre
derivater for å rengjøre dashbordet og
instrumentpanelets linseglass.
171

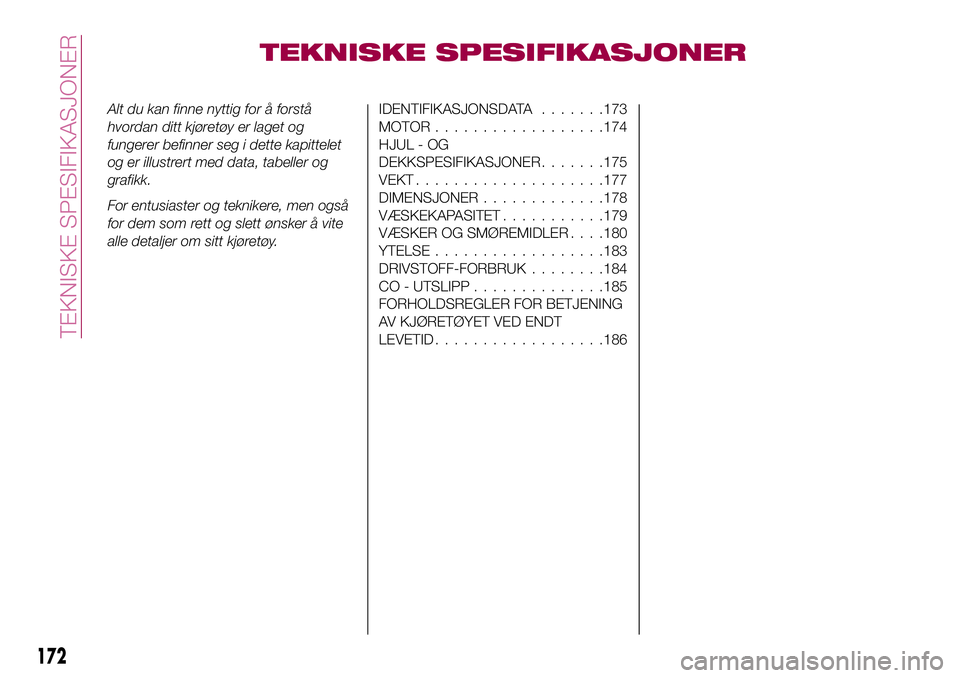

TEKNISKE SPESIFIKASJONER
Alt du kan finne nyttig for å forstå
hvordan ditt kjøretøy er laget og
fungerer befinner seg i dette kapittelet
og er illustrert med data, tabeller og
grafikk.
For entusiaster og teknikere, men også
for dem som rett og slett ønsker å vite
alle detaljer om sitt kjøretøy.IDENTIFIKASJONSDATA.......173
MOTOR..................174
HJUL - OG
DEKKSPESIFIKASJONER.......175

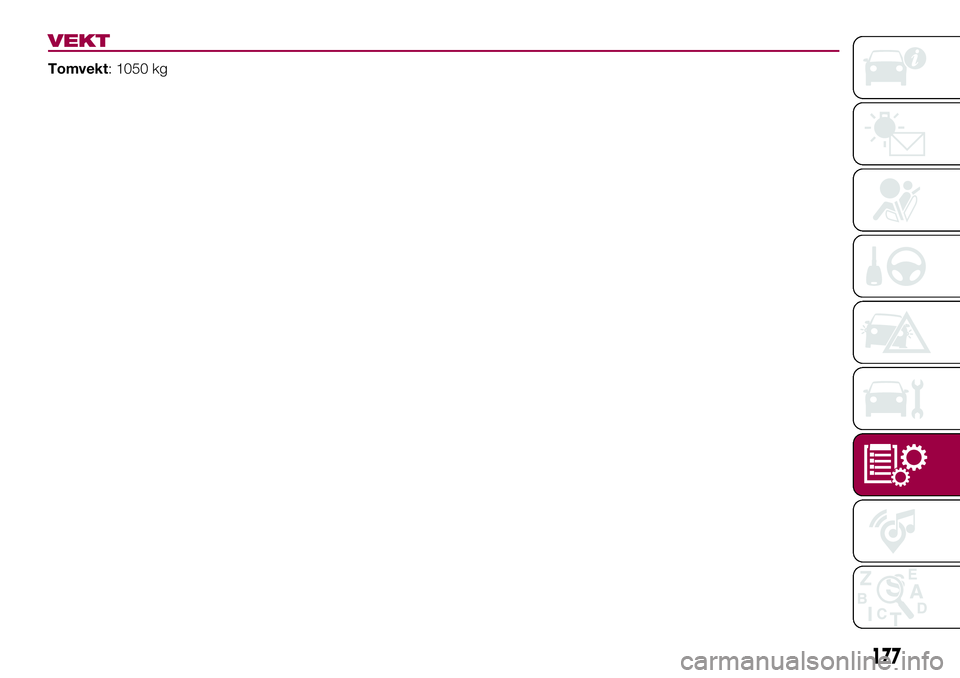

VEKT....................177
DIMENSJONER.............178
VÆSKEKAPASITET...........179
VÆSKER OG SMØREMIDLER. . . .180
YTELSE..................183
DRIVSTOFF-FORBRUK........184
CO - UTSLIPP..............185
FORHOLDSREGLER FOR BETJENING
AV KJØRETØYET VED ENDT
LEVETID..................186
172
TEKNISKE SPESIFIKASJONER

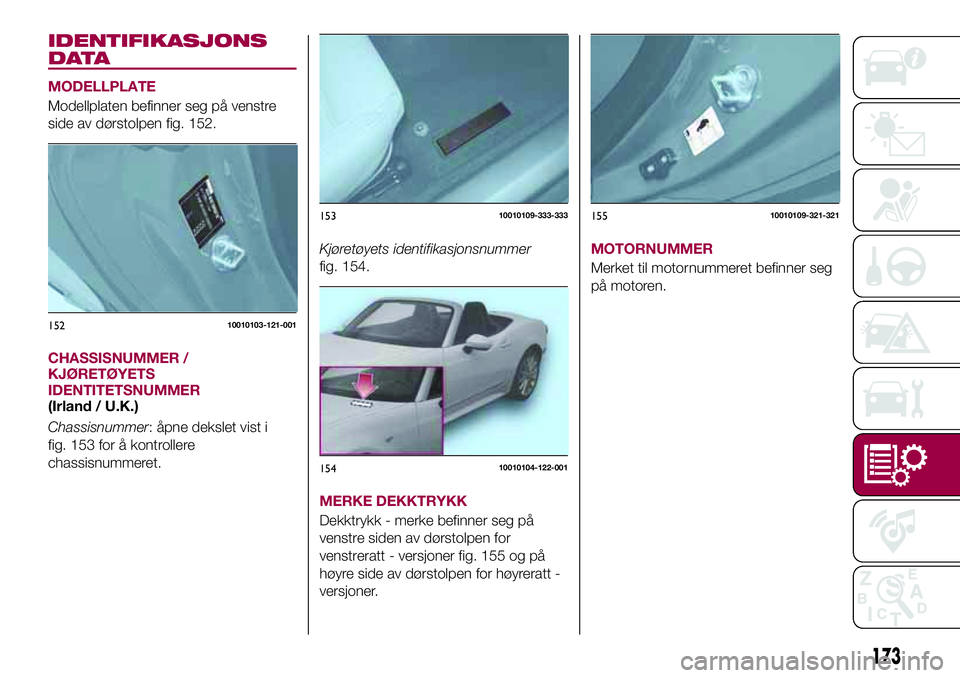

IDENTIFIKASJONS
DATA
MODELLPLATE
Modellplaten befinner seg på venstre
side av dørstolpen fig. 152.
CHASSISNUMMER /
KJØRETØYETS
IDENTITETSNUMMER
(Irland / U.K.)
Chassisnummer: åpne dekslet vist i
fig. 153 for å kontrollere
chassisnummeret.Kjøretøyets identifikasjonsnummer
fig. 154.
MERKE DEKKTRYKK
Dekktrykk - merke befinner seg på
venstre siden av dørstolpen for
venstreratt - versjoner fig. 155 og på
høyre side av dørstolpen for høyreratt -
versjoner.MOTORNUMMER
Merket til motornummeret befinner seg
på motoren.
15210010103-121-001
15310010109-333-333
15410010104-122-001
15510010109-321-321
173

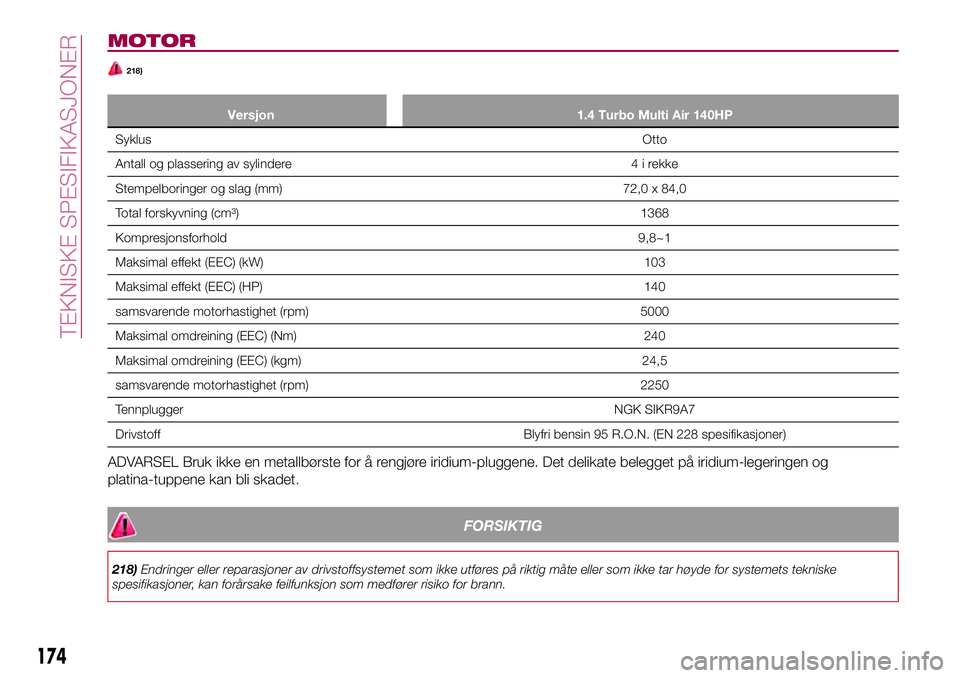

MOTOR
218)
Versjon 1.4 Turbo Multi Air 140HP
SyklusOtto
Antall og plassering av sylindere 4 i rekke
Stempelboringer og slag (mm) 72,0 x 84,0
Total forskyvning (cm³) 1368
Kompresjonsforhold 9,8~1
Maksimal effekt (EEC) (kW) 103
Maksimal effekt (EEC) (HP) 140
samsvarende motorhastighet (rpm) 5000
Maksimal omdreining (EEC) (Nm) 240
Maksimal omdreining (EEC) (kgm) 24,5
samsvarende motorhastighet (rpm) 2250
TennpluggerNGK SIKR9A7
Drivstoff Blyfri bensin 95 R.O.N. (EN 228 spesifikasjoner)
ADVARSEL Bruk ikke en metallbørste for å rengjøre iridium-pluggene. Det delikate belegget på iridium-legeringen og
platina-tuppene kan bli skadet.
FORSIKTIG
218)Endringer eller reparasjoner av drivstoffsystemet som ikke utføres på riktig måte eller som ikke tar høyde for systemets tekniske
spesifikasjoner, kan forårsake feilfunksjon som medfører risiko for brann.
174
TEKNISKE SPESIFIKASJONER

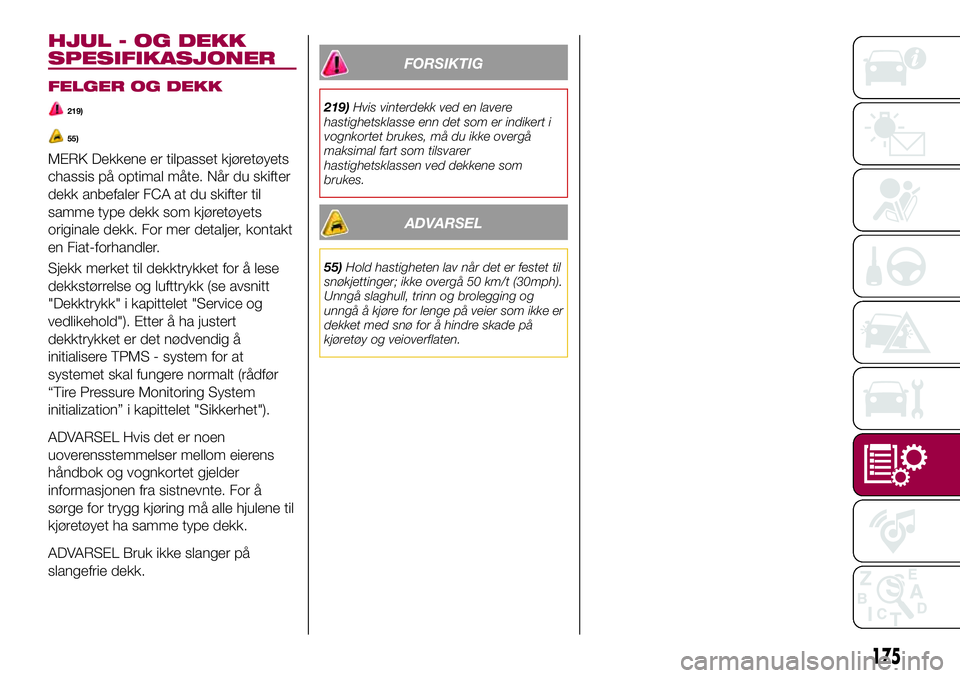

HJUL - OG DEKK
SPESIFIKASJONER
FELGER OG DEKK
219)
55)
MERK Dekkene er tilpasset kjøretøyets
chassis på optimal måte. Når du skifter
dekk anbefaler FCA at du skifter til
samme type dekk som kjøretøyets
originale dekk. For mer detaljer, kontakt
en Fiat-forhandler.
Sjekk merket til dekktrykket for å lese
dekkstørrelse og lufttrykk (se avsnitt
"Dekktrykk" i kapittelet "Service og
vedlikehold"). Etter å ha justert
dekktrykket er det nødvendig å
initialisere TPMS - system for at
systemet skal fungere normalt (rådfør
“Tire Pressure Monitoring System
initialization” i kapittelet "Sikkerhet").
ADVARSEL Hvis det er noen
uoverensstemmelser mellom eierens
håndbok og vognkortet gjelder
informasjonen fra sistnevnte. For å
sørge for trygg kjøring må alle hjulene til
kjøretøyet ha samme type dekk.
ADVARSEL Bruk ikke slanger på
slangefrie dekk.
FORSIKTIG
219)Hvis vinterdekk ved en lavere
hastighetsklasse enn det som er indikert i
vognkortet brukes, må du ikke overgå
maksimal fart som tilsvarer
hastighetsklassen ved dekkene som
brukes.
ADVARSEL
55)Hold hastigheten lav når det er festet til
snøkjettinger; ikke overgå 50 km/t (30mph).
Unngå slaghull, trinn og brolegging og
unngå å kjøre for lenge på veier som ikke er
dekket med snø for å hindre skade på
kjøretøy og veioverflaten.
175

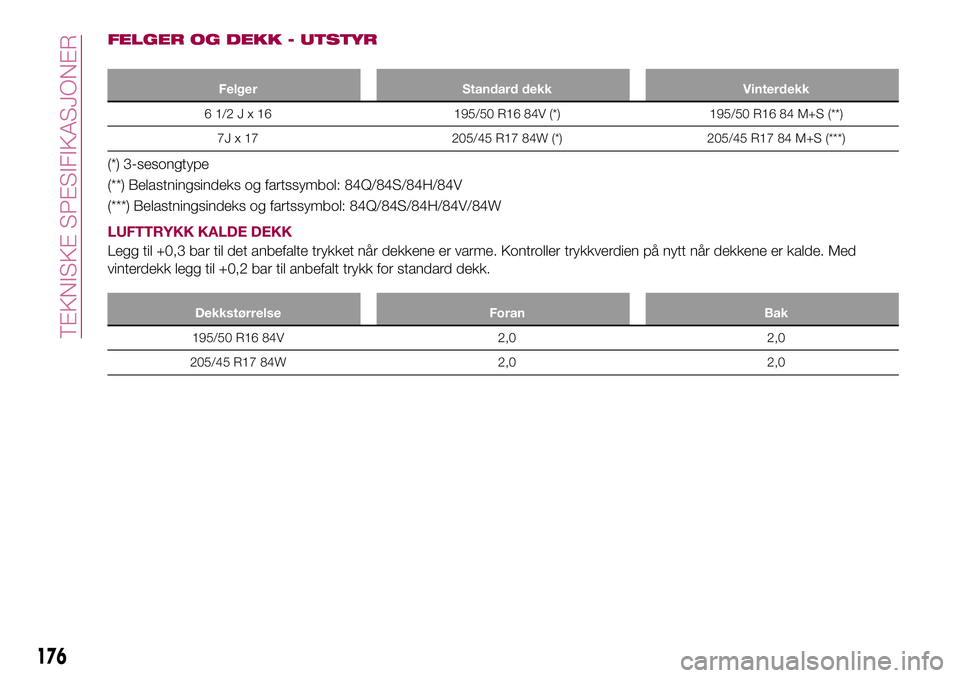

FELGER OG DEKK - UTSTYR
Felger Standard dekk Vinterdekk
61/2Jx16195/50 R16 84V (*) 195/50 R16 84 M+S (**)
7J x 17 205/45 R17 84W (*) 205/45 R17 84 M+S (***)
(*) 3-sesongtype
(**) Belastningsindeks og fartssymbol: 84Q/84S/84H/84V
(***) Belastningsindeks og fartssymbol: 84Q/84S/84H/84V/84W
LUFTTRYKK KALDE DEKK
Legg til +0,3 bar til det anbefalte trykket når dekkene er varme. Kontroller trykkverdien på nytt når dekkene er kalde. Med
vinterdekk legg til +0,2 bar til anbefalt trykk for standard dekk.
Dekkstørrelse Foran Bak
195/50 R16 84V 2,0 2,0
205/45 R17 84W 2,0 2,0
176
TEKNISKE SPESIFIKASJONER

VEKT
Tomvekt: 1050 kg
177

DIMENSJONER
Dimensjoner angis i mm og henviser til kjøretøy utstyrt med standarddekk. Høyden er målt med ubelastet kjøretøy.
BAGASJEROM VOLUM:140 liter
ABCDE F
4,055 (*) / 4,075 (**) 2 310 1 230 1 495 1 740 1 505
(*) Uten nummerskiltholder.
(**) Med nummerskiltholder.
15610000555-122-333
178
TEKNISKE SPESIFIKASJONER
