FIAT 124 SPIDER 2018 Instrukcja obsługi (in Polish)

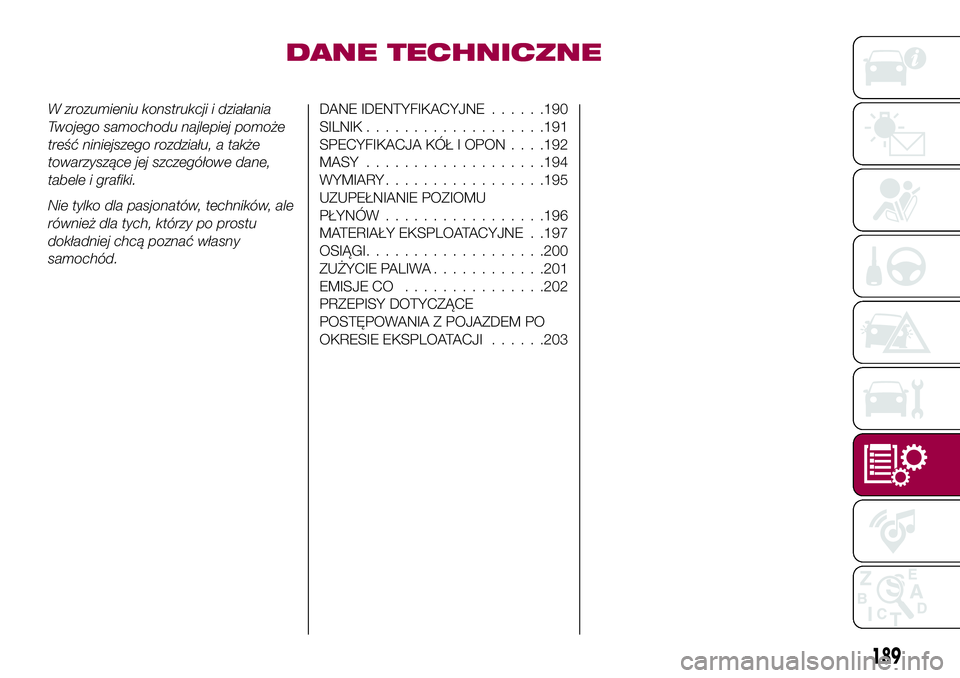

DANE TECHNICZNE
W zrozumieniu konstrukcji i działania
Twojego samochodu najlepiej pomoże
treść niniejszego rozdziału, a także
towarzyszące jej szczegółowe dane,
tabele i grafiki.
Nie tylko dla pasjonatów, techników, ale
również dla tych, którzy po prostu
dokładniej chcą poznać własny
samochód.DANE IDENTYFIKACYJNE......190
SILNIK...................191
SPECYFIKACJA KÓŁ I OPON. . . .192
MASY...................194
WYMIARY.................195
UZUPEŁNIANIE POZIOMU
PŁYNÓW.................196
MATERIAŁY EKSPLOATACYJNE . .197
OSIĄGI...................200
ZUŻYCIE PALIWA............201
EMISJE CO...............202
PRZEPISY DOTYCZĄCE
POSTĘPOWANIA Z POJAZDEM PO
OKRESIE EKSPLOATACJI......203
189

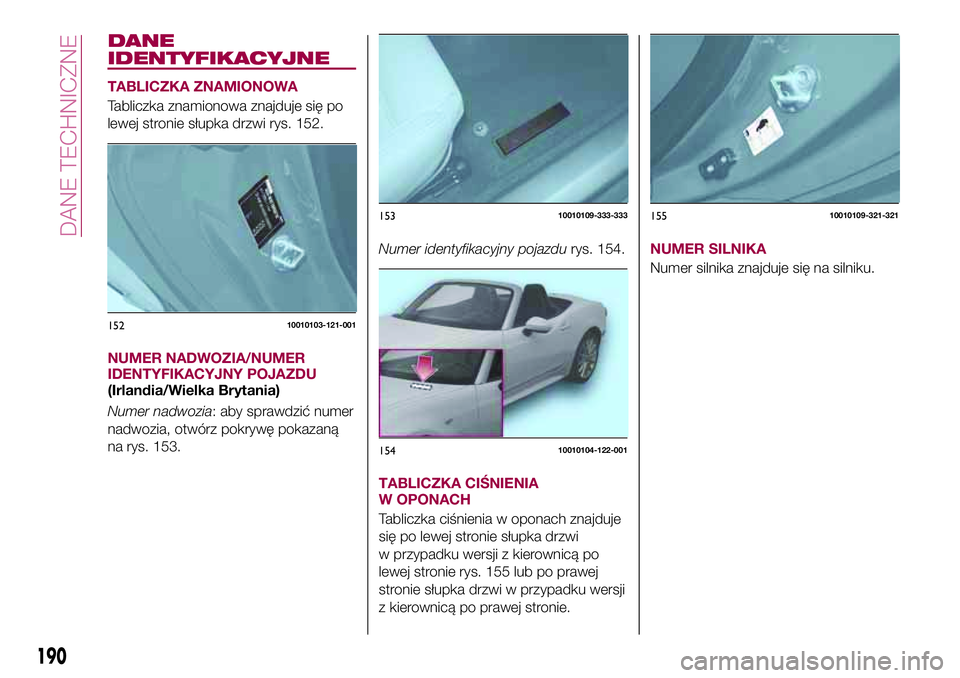

DANE
IDENTYFIKACYJNE
TABLICZKA ZNAMIONOWA
Tabliczka znamionowa znajduje się po
lewej stronie słupka drzwi rys. 152.
NUMER NADWOZIA/NUMER
IDENTYFIKACYJNY POJAZDU
(Irlandia/Wielka Brytania)
Numer nadwozia: aby sprawdzić numer
nadwozia, otwórz pokrywę pokazaną
na rys. 153.Numer identyfikacyjny pojazdurys. 154.
TABLICZKA CIŚNIENIA
W OPONACH
Tabliczka ciśnienia w oponach znajduje
się po lewej stronie słupka drzwi
w przypadku wersji z kierownicą po
lewej stronie rys. 155 lub po prawej
stronie słupka drzwi w przypadku wersji
z kierownicą po prawej stronie.NUMER SILNIKA
Numer silnika znajduje się na silniku.
15210010103-121-001
15310010109-333-333
15410010104-122-001
15510010109-321-321
190
DANE TECHNICZNE

SILNIK
218)
Wersja 1.4 Turbo Multi Air 140 KM
CyklOtto
Liczba i ułożenie cylindrów 4 w rzędzie
Średnica i skok tłoka (mm) 72,0 x 84,0
Całkowita pojemność skokowa (cm³) 1368
Stopień sprężania9,8:1
Moc maksymalna (EKG) (kW) 103
Moc maksymalna (EKG) (KM) 140
odnośna prędkość obrotowa silnika (obr./min) 5000
Maksymalny moment obrotowy (EKG) (Nm) 240
Maksymalny moment obrotowy (EKG) (kgm) 24,5
odnośna prędkość obrotowa silnika (obr./min) 2250
Świece zapłonowe NGK SIKR9A7
Paliwo Benzyna bezołowiowa 95 R.O.N. (zgodna z normą EN 228)
OSTRZEŻENIE Do czyszczenia świec irydowych nie należy używać szczotek drucianych. Cienka powłoka irydowa elektrody
oraz platynowe końcówki mogą ulec uszkodzeniu.
UWAGA
218)Zmiany lub naprawy układu zasilania paliwa, które nie zostały przeprowadzone prawidłowo lub z uwzględnieniem specyfikacji
technicznych układu, mogą doprowadzić do ryzyka pożaru.
191

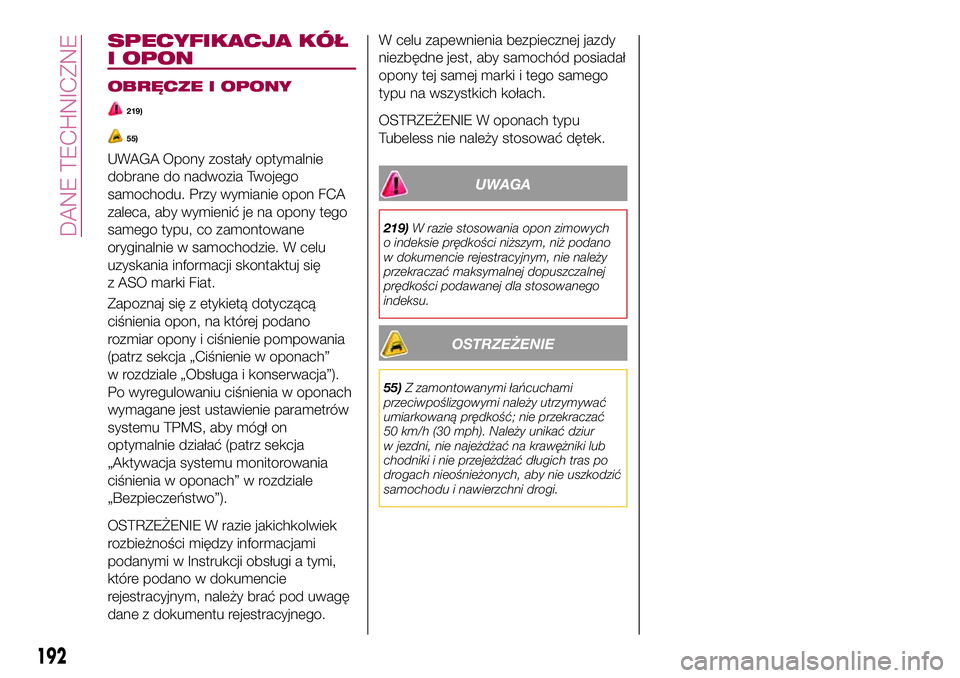

SPECYFIKACJA KÓŁ
I OPON
OBRĘCZE I OPONY
219)
55)
UWAGA Opony zostały optymalnie
dobrane do nadwozia Twojego
samochodu. Przy wymianie opon FCA
zaleca, aby wymienić je na opony tego
samego typu, co zamontowane
oryginalnie w samochodzie. W celu
uzyskania informacji skontaktuj się
z ASO marki Fiat.
Zapoznaj się z etykietą dotyczącą
ciśnienia opon, na której podano
rozmiar opony i ciśnienie pompowania
(patrz sekcja „Ciśnienie w oponach”
w rozdziale „Obsługa i konserwacja”).
Po wyregulowaniu ciśnienia w oponach
wymagane jest ustawienie parametrów
systemu TPMS, aby mógł on
optymalnie działać (patrz sekcja
„Aktywacja systemu monitorowania
ciśnienia w oponach” w rozdziale
„Bezpieczeństwo”).
OSTRZEŻENIE W razie jakichkolwiek
rozbieżności między informacjami
podanymi w Instrukcji obsługi a tymi,
które podano w dokumencie
rejestracyjnym, należy brać pod uwagę
dane z dokumentu rejestracyjnego.W celu zapewnienia bezpiecznej jazdy
niezbędne jest, aby samochód posiadał
opony tej samej marki i tego samego
typu na wszystkich kołach.
OSTRZEŻENIE W oponach typu
Tubeless nie należy stosować dętek.
UWAGA
219)W razie stosowania opon zimowych
o indeksie prędkości niższym, niż podano
w dokumencie rejestracyjnym, nie należy
przekraczać maksymalnej dopuszczalnej
prędkości podawanej dla stosowanego
indeksu.
OSTRZEŻENIE
55)Z zamontowanymi łańcuchami
przeciwpoślizgowymi należy utrzymywać
umiarkowaną prędkość; nie przekraczać
50 km/h (30 mph). Należy unikać dziur
w jezdni, nie najeżdżać na krawężniki lub
chodniki i nie przejeżdżać długich tras po
drogach nieośnieżonych, aby nie uszkodzić
samochodu i nawierzchni drogi.
192
DANE TECHNICZNE

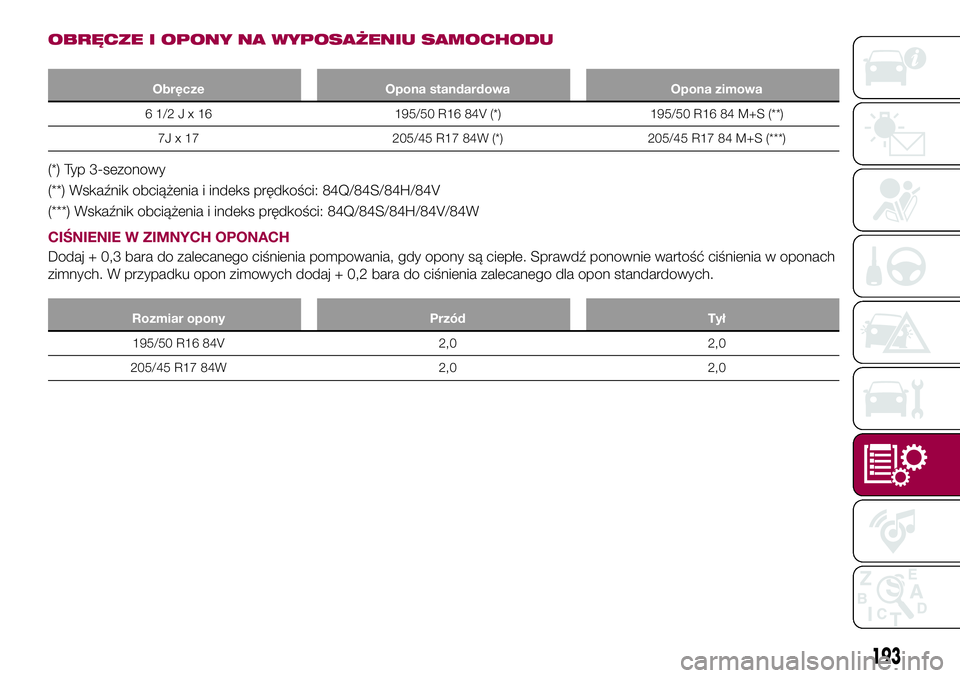

OBRĘCZE I OPONY NA WYPOSAŻENIU SAMOCHODU
Obręcze Opona standardowa Opona zimowa
61/2Jx16195/50 R16 84V (*) 195/50 R16 84 M+S (**)
7J x 17 205/45 R17 84W (*) 205/45 R17 84 M+S (***)
(*) Typ 3-sezonowy
(**) Wskaźnik obciążenia i indeks prędkości: 84Q/84S/84H/84V
(***) Wskaźnik obciążenia i indeks prędkości: 84Q/84S/84H/84V/84W
CIŚNIENIE W ZIMNYCH OPONACH
Dodaj + 0,3 bara do zalecanego ciśnienia pompowania, gdy opony są ciepłe. Sprawdź ponownie wartość ciśnienia w oponach
zimnych. W przypadku opon zimowych dodaj + 0,2 bara do ciśnienia zalecanego dla opon standardowych.
Rozmiar opony Przód Tył
195/50 R16 84V 2,0 2,0
205/45 R17 84W 2,0 2,0
193

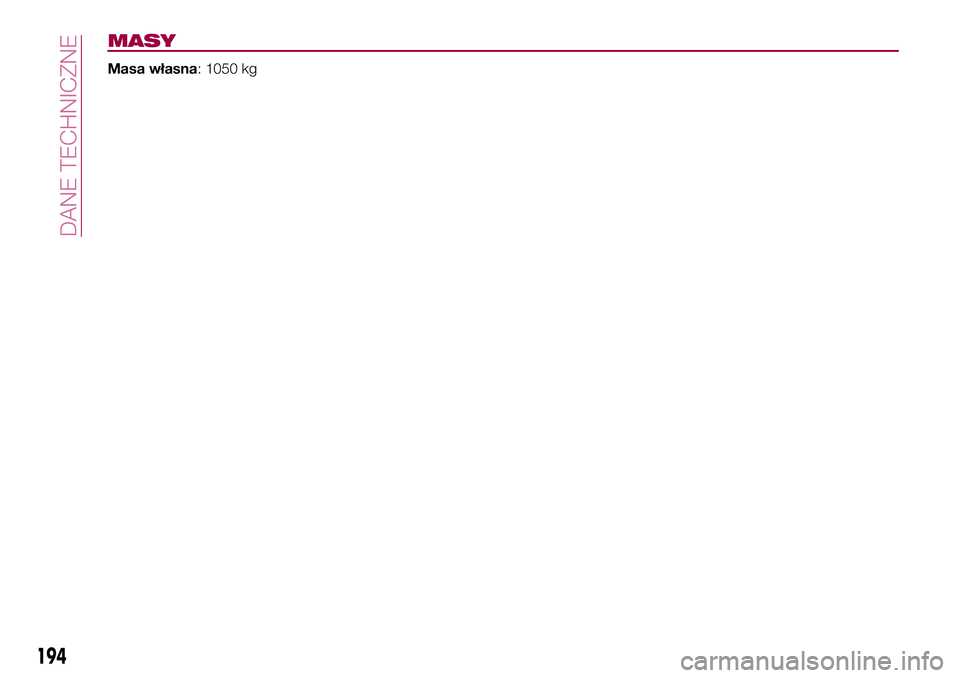

MASY
Masa własna: 1050 kg
194
DANE TECHNICZNE

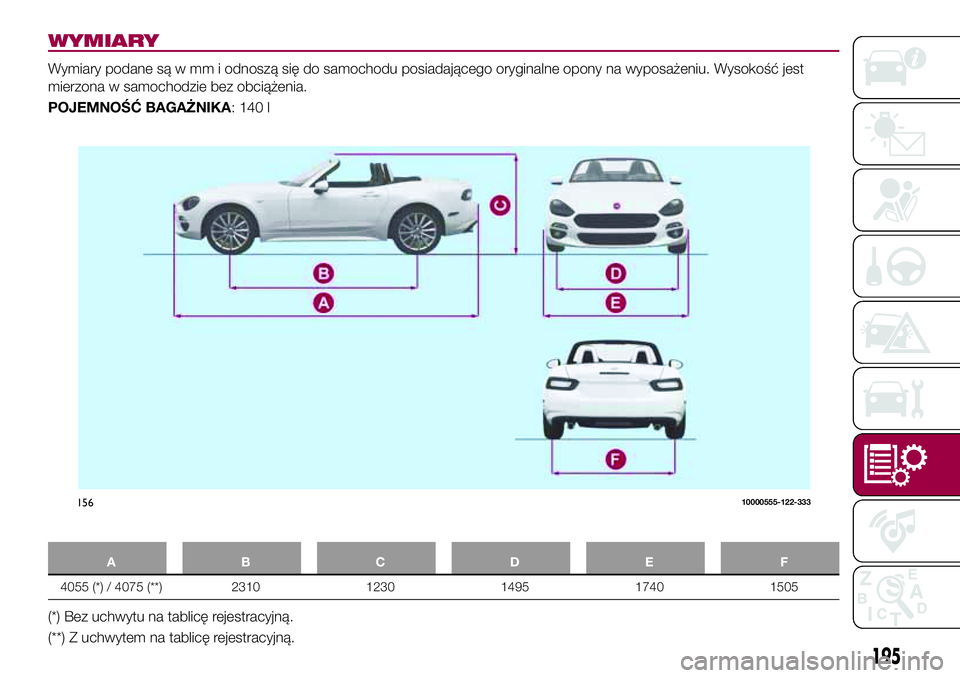

WYMIARY
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu. Wysokość jest
mierzona w samochodzie bez obciążenia.
POJEMNOŚĆ BAGAŻNIKA: 140 l
ABCDE F
4055 (*) / 4075 (**) 2310 1230 1495 1740 1505
(*) Bez uchwytu na tablicę rejestracyjną.
(**) Z uchwytem na tablicę rejestracyjną.
15610000555-122-333
195

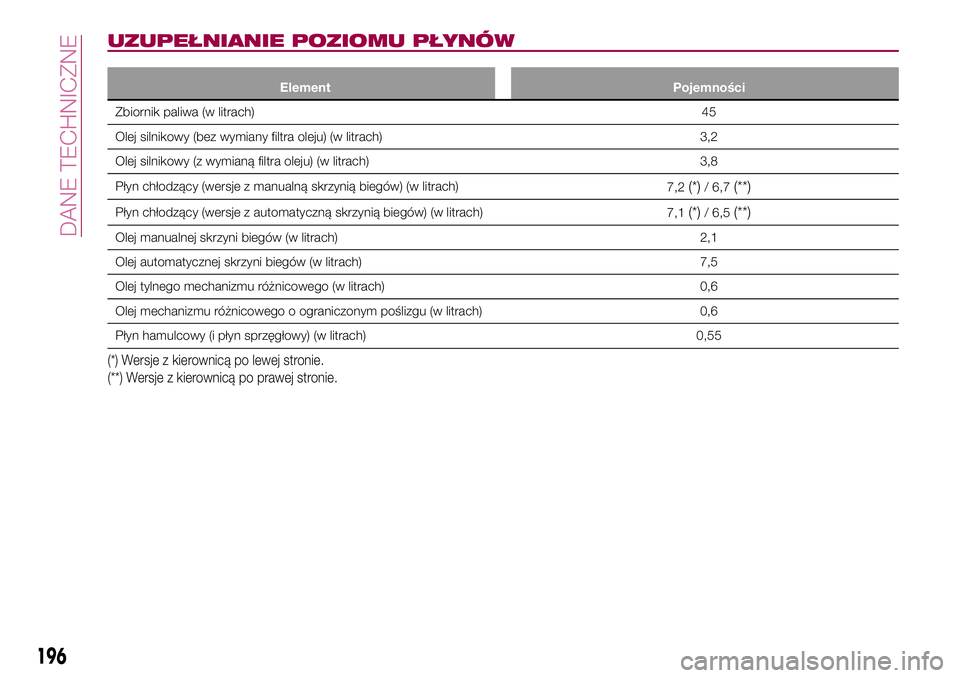

UZUPEŁNIANIE POZIOMU PŁYNÓW
Element Pojemności
Zbiornik paliwa (w litrach)45
Olej silnikowy (bez wymiany filtra oleju) (w litrach) 3,2
Olej silnikowy (z wymianą filtra oleju) (w litrach) 3,8
Płyn chłodzący (wersje z manualną skrzynią biegów) (w litrach)
7,2
(*)/ 6,7(**)
Płyn chłodzący (wersje z automatyczną skrzynią biegów) (w litrach)
7,1(*)/ 6,5(**)
Olej manualnej skrzyni biegów (w litrach) 2,1
Olej automatycznej skrzyni biegów (w litrach) 7,5
Olej tylnego mechanizmu różnicowego (w litrach) 0,6
Olej mechanizmu różnicowego o ograniczonym poślizgu (w litrach) 0,6
Płyn hamulcowy (i płyn sprzęgłowy) (w litrach) 0,55
(*) Wersje z kierownicą po lewej stronie.
(**) Wersje z kierownicą po prawej stronie.
196
DANE TECHNICZNE

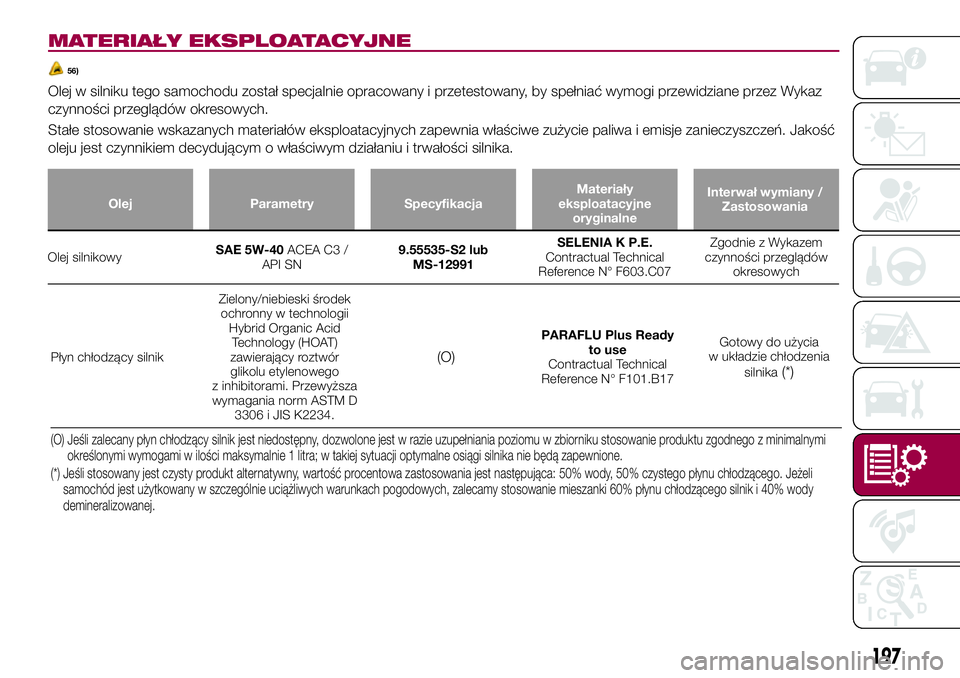

MATERIAŁY EKSPLOATACYJNE
56)
Olej w silniku tego samochodu został specjalnie opracowany i przetestowany, by spełniać wymogi przewidziane przez Wykaz
czynności przeglądów okresowych.
Stałe stosowanie wskazanych materiałów eksploatacyjnych zapewnia właściwe zużycie paliwa i emisje zanieczyszczeń. Jakość
oleju jest czynnikiem decydującym o właściwym działaniu i trwałości silnika.
197
Olej Parametry SpecyfikacjaMateriały
eksploatacyjne
oryginalne
Olej silnikowySAE 5W-40ACEA C3 /
API SN9.55535-S2 lub
MS-12991SELENIA K P.E.
Contractual Technical
Reference N° F603.C07Zgodnie z Wykazem
czynności przeglądów
okresowych
Interwał wymiany /
Zastosowania
Płyn chłodzący silnikZielony/niebieski środek
ochronny w technologii
Hybrid Organic Acid
Technology (HOAT)
zawierający roztwór
glikolu etylenowego
z inhibitorami. Przewyższa
wymagania norm ASTM D
3306 i JIS K2234.(O)
PARAFLU Plus Ready
to use
Contractual Technical
Reference N° F101.B17Gotowy do użycia
w układzie chłodzenia
silnika
(*)
(O) Jeśli zalecany płyn chłodzący silnik jest niedostępny, dozwolone jest w razie uzupełniania poziomu w zbiorniku stosowanie produktu zgodnego z minimalnymi
określonymi wymogami w ilości maksymalnie 1 litra; w takiej sytuacji optymalne osiągi silnika nie będą zapewnione.
(*) Jeśli stosowany jest czysty produkt alternatywny, wartość procentowa zastosowania jest następująca: 50% wody, 50% czystego płynu chłodzącego. Jeżeli
samochód jest użytkowany w szczególnie uciążliwych warunkach pogodowych, zalecamy stosowanie mieszanki 60% płynu chłodzącego silnik i 40% wody
demineralizowanej.

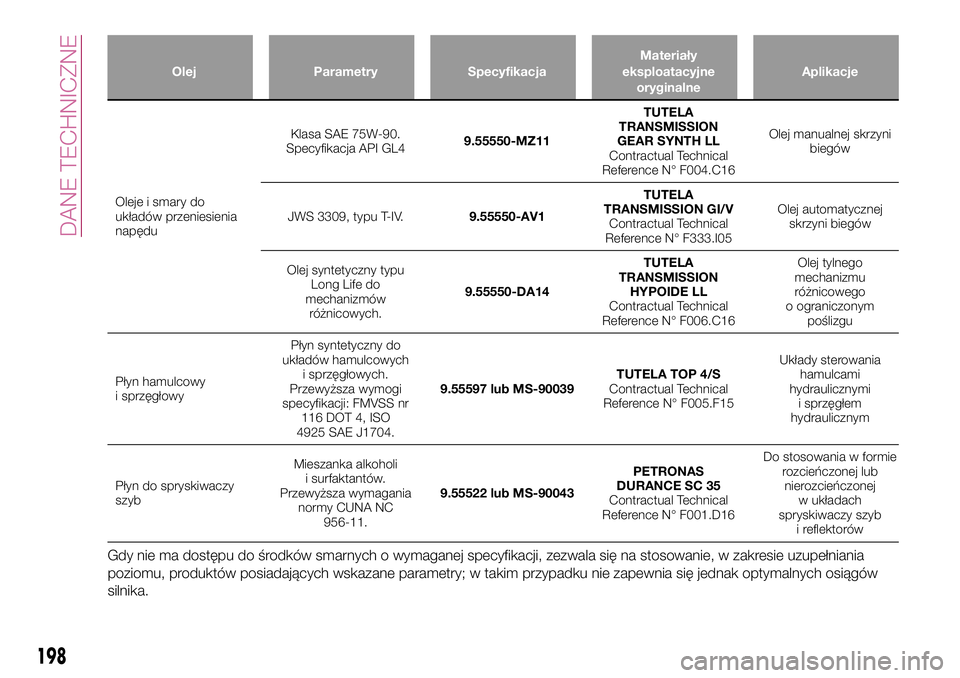

Olej Parametry SpecyfikacjaMateriały
eksploatacyjne
oryginalneAplikacje
Oleje i smary do
układów przeniesienia
napęduKlasa SAE 75W-90.
Specyfikacja API GL49.55550-MZ11TUTELA
TRANSMISSION
GEAR SYNTH LL
Contractual Technical
Reference N° F004.C16Olej manualnej skrzyni
biegów
JWS 3309, typu T-IV.9.55550-AV1TUTELA
TRANSMISSION GI/V
Contractual Technical
Reference N° F333.I05Olej automatycznej
skrzyni biegów
Olej syntetyczny typu
Long Life do
mechanizmów
różnicowych.9.55550-DA14TUTELA
TRANSMISSION
HYPOIDE LL
Contractual Technical
Reference N° F006.C16Olej tylnego
mechanizmu
różnicowego
o ograniczonym
poślizgu
Płyn hamulcowy
i sprzęgłowyPłyn syntetyczny do
układów hamulcowych
i sprzęgłowych.
Przewyższa wymogi
specyfikacji: FMVSS nr
116 DOT 4, ISO
4925 SAE J1704.9.55597 lub MS-90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Układy sterowania
hamulcami
hydraulicznymi
i sprzęgłem
hydraulicznym
Płyn do spryskiwaczy
szybMieszanka alkoholi
i surfaktantów.
Przewyższa wymagania
normy CUNA NC
956-11.9.55522 lub MS-90043PETRONAS
DURANCE SC 35
Contractual Technical
Reference N° F001.D16Do stosowania w formie
rozcieńczonej lub
nierozcieńczonej
w układach
spryskiwaczy szyb
i reflektorów
Gdy nie ma dostępu do środków smarnych o wymaganej specyfikacji, zezwala się na stosowanie, w zakresie uzupełniania
poziomu, produktów posiadających wskazane parametry; w takim przypadku nie zapewnia się jednak optymalnych osiągów
silnika.
198
