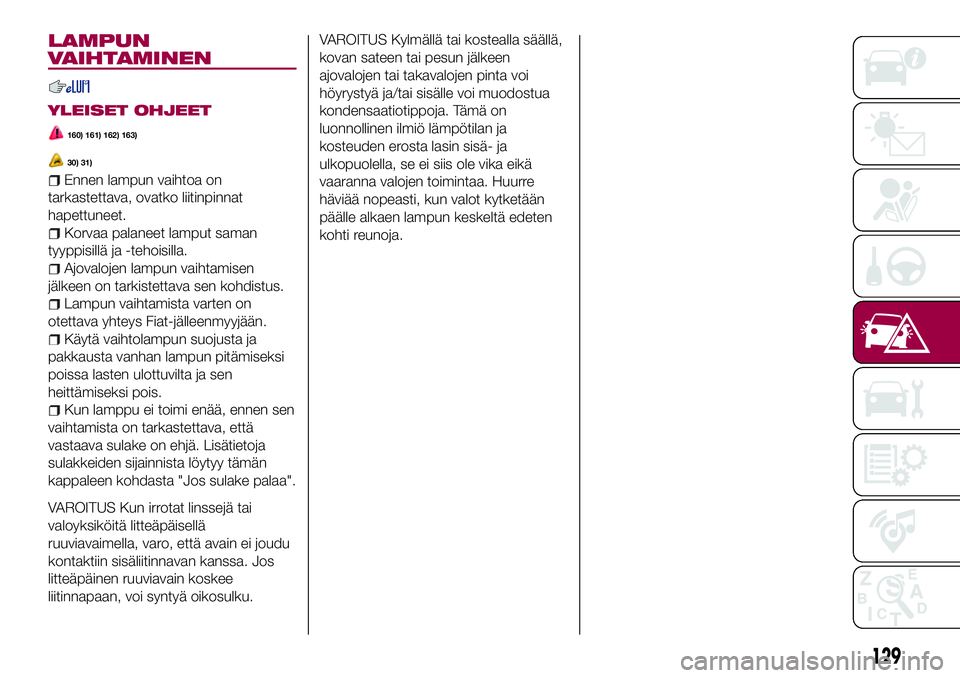

LAMPUN
VAIHTAMINEN
YLEISET OHJEET
160) 161) 162) 163)
30) 31)
Ennen lampun vaihtoa on
tarkastettava, ovatko liitinpinnat
hapettuneet.
Korvaa palaneet lamput saman
tyyppisillä ja -tehoisilla.
Ajovalojen lampun vaihtamisen
jälkeen on tarkistettava sen kohdistus.
Lampun vaihtamista varten on
otettava yhteys Fiat-jälleenmyyjään.
Käytä vaihtolampun suojusta ja
pakkausta vanhan lampun pitämiseksi
poissa lasten ulottuvilta ja sen
heittämiseksi pois.
Kun lamppu ei toimi enää, ennen sen
vaihtamista on tarkastettava, että
vastaava sulake on ehjä. Lisätietoja
sulakkeiden sijainnista löytyy tämän
kappaleen kohdasta "Jos sulake palaa".
VAROITUS Kun irrotat linssejä tai
valoyksiköitä litteäpäisellä
ruuviavaimella, varo, että avain ei joudu
kontaktiin sisäliitinnavan kanssa. Jos
litteäpäinen ruuviavain koskee
liitinnapaan, voi syntyä oikosulku.VAROITUS Kylmällä tai kostealla säällä,
kovan sateen tai pesun jälkeen
ajovalojen tai takavalojen pinta voi
höyrystyä ja/tai sisälle voi muodostua
kondensaatiotippoja. Tämä on
luonnollinen ilmiö lämpötilan ja
kosteuden erosta lasin sisä- ja
ulkopuolella, se ei siis ole vika eikä
vaaranna valojen toimintaa. Huurre
häviää nopeasti, kun valot kytketään
päälle alkaen lampun keskeltä edeten
kohti reunoja.
129

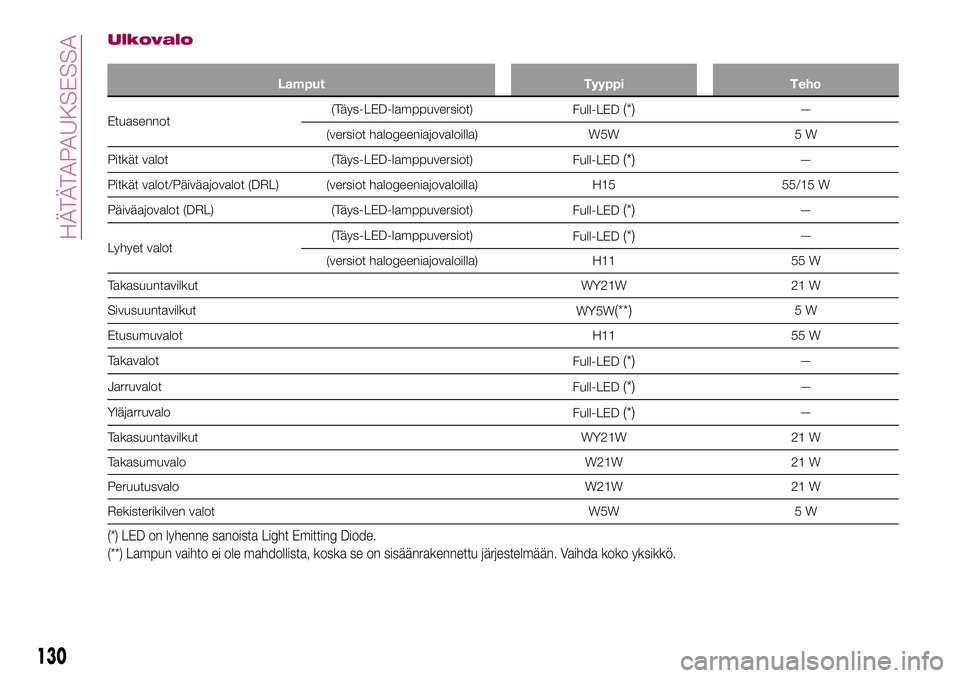

Ulkovalo
Lamput Tyyppi Teho
Etuasennot(Täys-LED-lamppuversiot)
Full-LED(*)—
(versiot halogeeniajovaloilla) W5W 5 W
Pitkät valot (Täys-LED-lamppuversiot)
Full-LED
(*)—
Pitkät valot/Päiväajovalot (DRL) (versiot halogeeniajovaloilla) H15 55/15 W
Päiväajovalot (DRL) (Täys-LED-lamppuversiot)
Full-LED
(*)—
Lyhyet valot(Täys-LED-lamppuversiot)
Full-LED
(*)—
(versiot halogeeniajovaloilla) H11 55 W
Takasuuntavilkut WY21W 21 W
Sivusuuntavilkut
WY5W
(**)5W
Etusumuvalot H11 55 W
Takavalot
Full-LED
(*)—
Jarruvalot
Full-LED
(*)—
Yläjarruvalo
Full-LED
(*)—
Takasuuntavilkut WY21W 21 W
Takasumuvalo W21W 21 W
Peruutusvalo W21W 21 W
Rekisterikilven valot W5W 5 W
(*) LED on lyhenne sanoista Light Emitting Diode.
(**) Lampun vaihto ei ole mahdollista, koska se on sisäänrakennettu järjestelmään. Vaihda koko yksikkö.
130
H ÄTÄTA PAUKSESSA

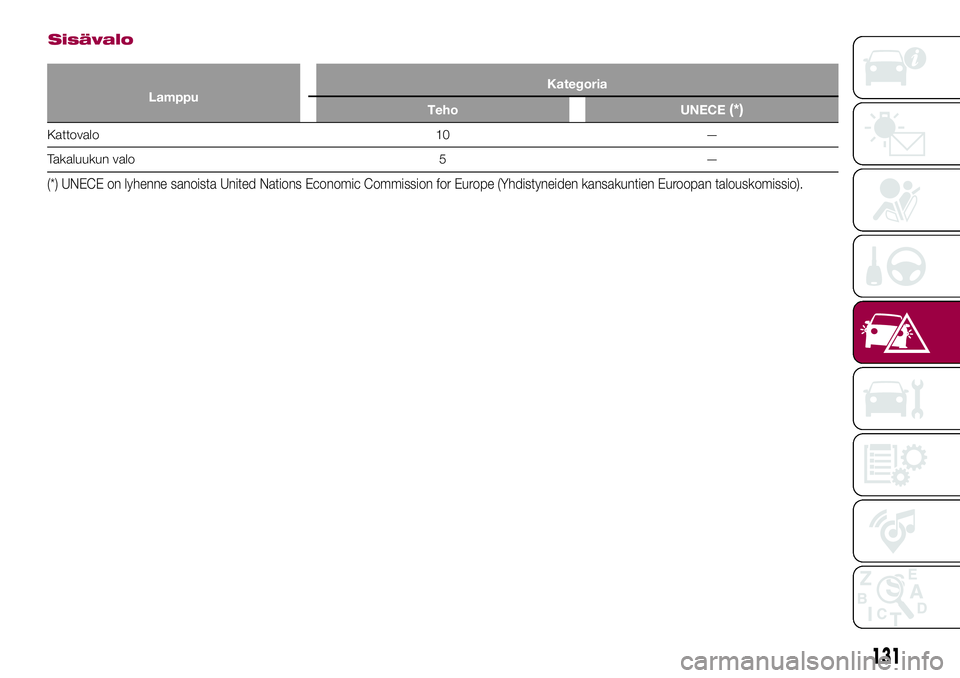

Sisävalo
LamppuKategoria
Teho UNECE(*)
Kattovalo 10 —
Takaluukun valo 5 —
(*) UNECE on lyhenne sanoista United Nations Economic Commission for Europe (Yhdistyneiden kansakuntien Euroopan talouskomissio).
131

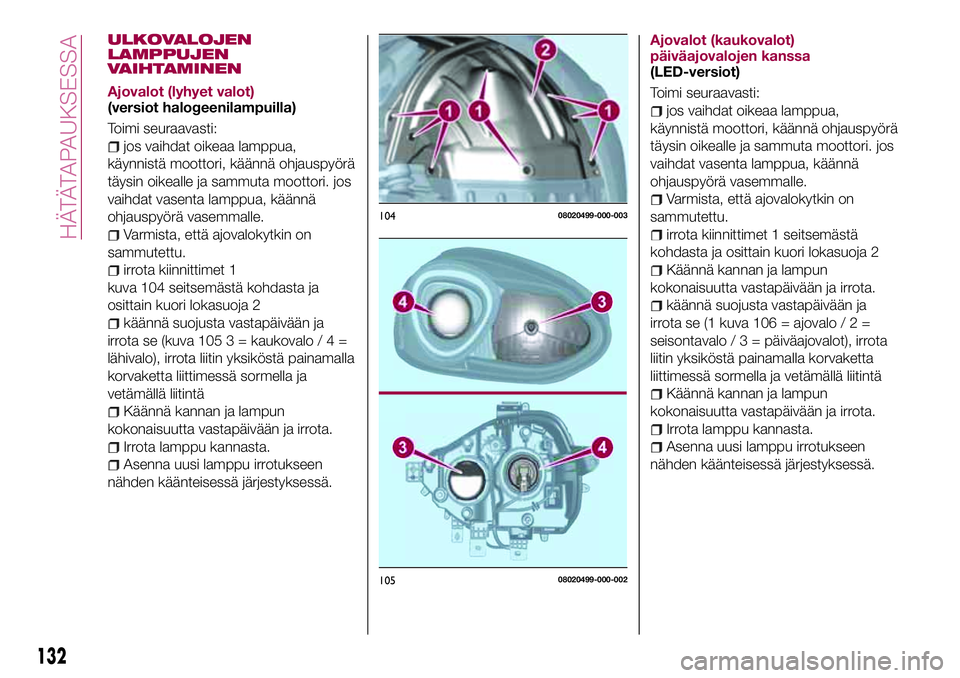

ULKOVALOJEN
LAMPPUJEN
VAIHTAMINEN
Ajovalot (lyhyet valot)
(versiot halogeenilampuilla)
Toimi seuraavasti:
jos vaihdat oikeaa lamppua,
käynnistä moottori, käännä ohjauspyörä
täysin oikealle ja sammuta moottori. jos
vaihdat vasenta lamppua, käännä
ohjauspyörä vasemmalle.
Varmista, että ajovalokytkin on
sammutettu.
irrota kiinnittimet 1
kuva 104 seitsemästä kohdasta ja
osittain kuori lokasuoja 2
käännä suojusta vastapäivään ja
irrota se (kuva 105 3 = kaukovalo/4=
lähivalo), irrota liitin yksiköstä painamalla
korvaketta liittimessä sormella ja
vetämällä liitintä
Käännä kannan ja lampun
kokonaisuutta vastapäivään ja irrota.
Irrota lamppu kannasta.
Asenna uusi lamppu irrotukseen
nähden käänteisessä järjestyksessä.Ajovalot (kaukovalot)
päiväajovalojen kanssa
(LED-versiot)
Toimi seuraavasti:
jos vaihdat oikeaa lamppua,
käynnistä moottori, käännä ohjauspyörä
täysin oikealle ja sammuta moottori. jos
vaihdat vasenta lamppua, käännä
ohjauspyörä vasemmalle.
Varmista, että ajovalokytkin on
sammutettu.
irrota kiinnittimet 1 seitsemästä
kohdasta ja osittain kuori lokasuoja 2
Käännä kannan ja lampun
kokonaisuutta vastapäivään ja irrota.
käännä suojusta vastapäivään ja
irrota se (1 kuva 106 = ajovalo/2=
seisontavalo/3=päiväajovalot), irrota
liitin yksiköstä painamalla korvaketta
liittimessä sormella ja vetämällä liitintä
Käännä kannan ja lampun
kokonaisuutta vastapäivään ja irrota.
Irrota lamppu kannasta.
Asenna uusi lamppu irrotukseen
nähden käänteisessä järjestyksessä.
10408020499-000-003
10508020499-000-002
132
H ÄTÄTA PAUKSESSA

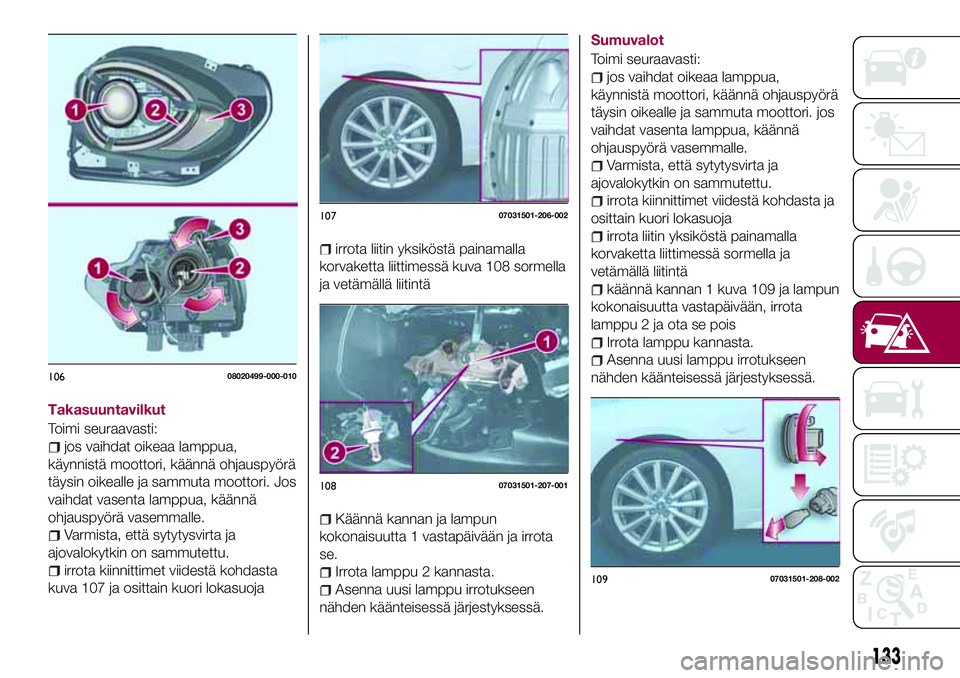

Takasuuntavilkut
Toimi seuraavasti:
jos vaihdat oikeaa lamppua,
käynnistä moottori, käännä ohjauspyörä
täysin oikealle ja sammuta moottori. Jos
vaihdat vasenta lamppua, käännä
ohjauspyörä vasemmalle.
Varmista, että sytytysvirta ja
ajovalokytkin on sammutettu.
irrota kiinnittimet viidestä kohdasta
kuva 107 ja osittain kuori lokasuoja
irrota liitin yksiköstä painamalla
korvaketta liittimessä kuva 108 sormella
ja vetämällä liitintä
Käännä kannan ja lampun
kokonaisuutta 1 vastapäivään ja irrota
se.
Irrota lamppu 2 kannasta.
Asenna uusi lamppu irrotukseen
nähden käänteisessä järjestyksessä.Sumuvalot
Toimi seuraavasti:
jos vaihdat oikeaa lamppua,
käynnistä moottori, käännä ohjauspyörä
täysin oikealle ja sammuta moottori. jos
vaihdat vasenta lamppua, käännä
ohjauspyörä vasemmalle.
Varmista, että sytytysvirta ja
ajovalokytkin on sammutettu.
irrota kiinnittimet viidestä kohdasta ja
osittain kuori lokasuoja
irrota liitin yksiköstä painamalla
korvaketta liittimessä sormella ja
vetämällä liitintä
käännä kannan 1 kuva 109 ja lampun
kokonaisuutta vastapäivään, irrota
lamppu 2 ja ota se pois
Irrota lamppu kannasta.
Asenna uusi lamppu irrotukseen
nähden käänteisessä järjestyksessä.10608020499-000-010
10707031501-206-002
10807031501-207-001
10907031501-208-002
133

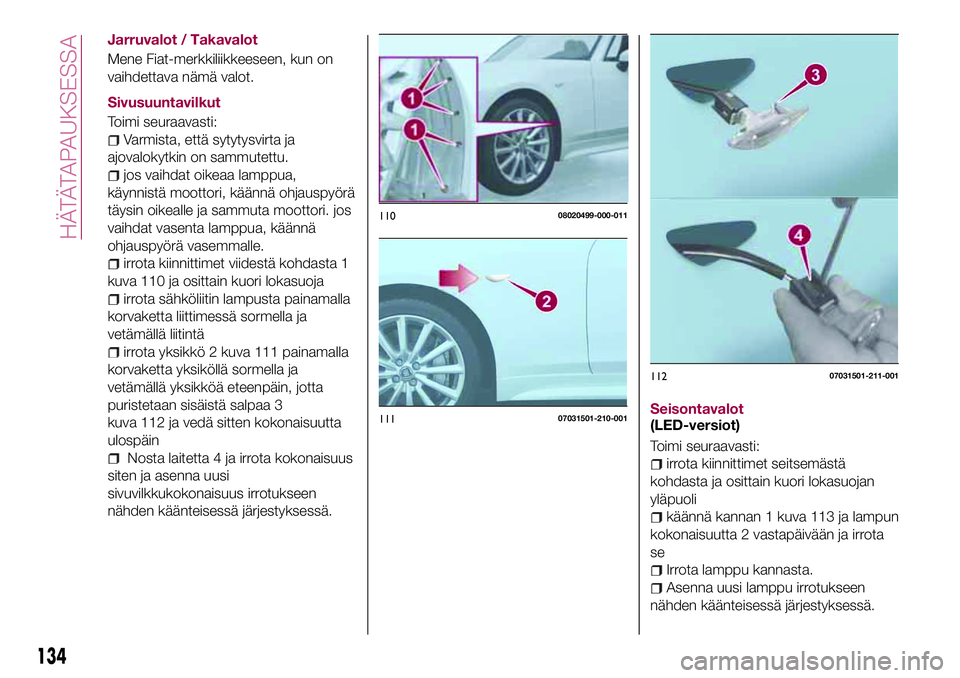

Jarruvalot / Takavalot
Mene Fiat-merkkiliikkeeseen, kun on
vaihdettava nämä valot.
Sivusuuntavilkut
Toimi seuraavasti:
Varmista, että sytytysvirta ja
ajovalokytkin on sammutettu.
jos vaihdat oikeaa lamppua,
käynnistä moottori, käännä ohjauspyörä
täysin oikealle ja sammuta moottori. jos
vaihdat vasenta lamppua, käännä
ohjauspyörä vasemmalle.
irrota kiinnittimet viidestä kohdasta 1
kuva 110 ja osittain kuori lokasuoja
irrota sähköliitin lampusta painamalla
korvaketta liittimessä sormella ja
vetämällä liitintä
irrota yksikkö 2 kuva 111 painamalla
korvaketta yksiköllä sormella ja
vetämällä yksikköä eteenpäin, jotta
puristetaan sisäistä salpaa 3
kuva 112 ja vedä sitten kokonaisuutta
ulospäin
Nosta laitetta 4 ja irrota kokonaisuus
siten ja asenna uusi
sivuvilkkukokonaisuus irrotukseen
nähden käänteisessä järjestyksessä.Seisontavalot
(LED-versiot)
Toimi seuraavasti:irrota kiinnittimet seitsemästä
kohdasta ja osittain kuori lokasuojan
yläpuoli
käännä kannan 1 kuva 113 ja lampun
kokonaisuutta 2 vastapäivään ja irrota
se
Irrota lamppu kannasta.
Asenna uusi lamppu irrotukseen
nähden käänteisessä järjestyksessä.
11008020499-000-011
11107031501-210-001
11207031501-211-001
134
H ÄTÄTA PAUKSESSA

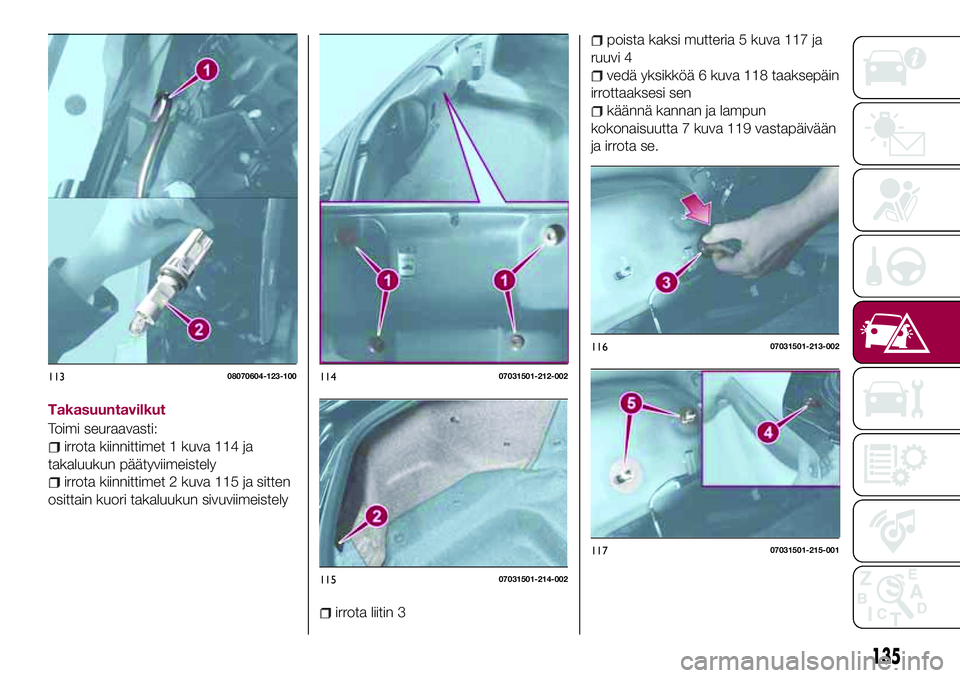

Takasuuntavilkut
Toimi seuraavasti:
irrota kiinnittimet 1 kuva 114 ja
takaluukun päätyviimeistely
irrota kiinnittimet 2 kuva 115 ja sitten
osittain kuori takaluukun sivuviimeistely
irrota liitin 3
poista kaksi mutteria 5 kuva 117 ja
ruuvi 4
vedä yksikköä 6 kuva 118 taaksepäin
irrottaaksesi sen
käännä kannan ja lampun
kokonaisuutta 7 kuva 119 vastapäivään
ja irrota se.
11308070604-123-10011407031501-212-002
11507031501-214-002
11607031501-213-002
11707031501-215-001
135

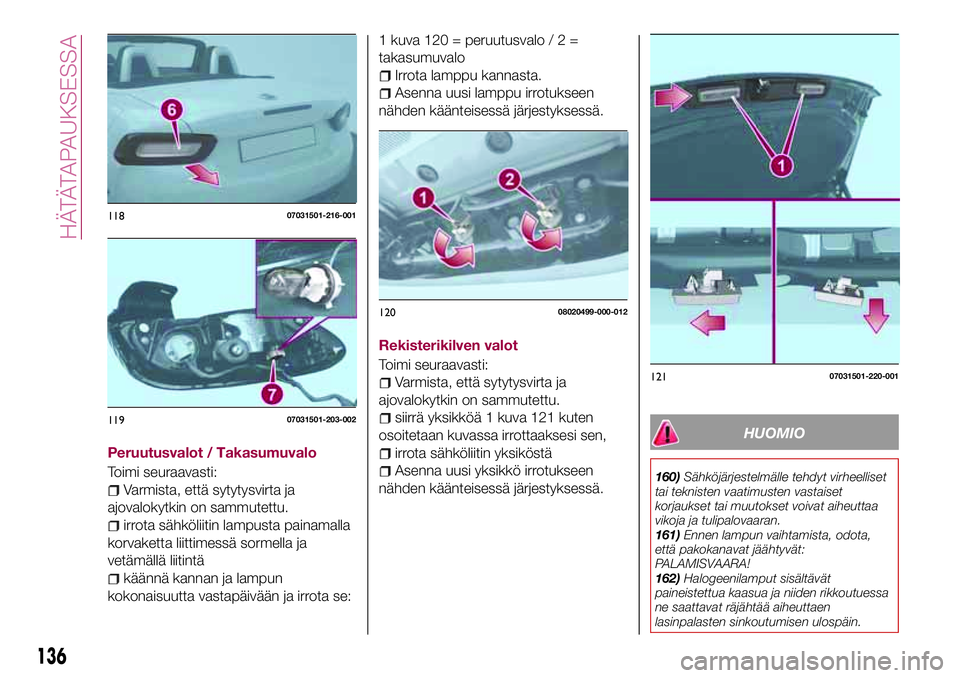

Peruutusvalot / Takasumuvalo
Toimi seuraavasti:
Varmista, että sytytysvirta ja
ajovalokytkin on sammutettu.
irrota sähköliitin lampusta painamalla
korvaketta liittimessä sormella ja
vetämällä liitintä
käännä kannan ja lampun
kokonaisuutta vastapäivään ja irrota se:1 kuva 120 = peruutusvalo/2=
takasumuvalo
Irrota lamppu kannasta.
Asenna uusi lamppu irrotukseen
nähden käänteisessä järjestyksessä.
Rekisterikilven valot
Toimi seuraavasti:
Varmista, että sytytysvirta ja
ajovalokytkin on sammutettu.
siirrä yksikköä 1 kuva 121 kuten
osoitetaan kuvassa irrottaaksesi sen,
irrota sähköliitin yksiköstä
Asenna uusi yksikkö irrotukseen
nähden käänteisessä järjestyksessä.
HUOMIO
160)Sähköjärjestelmälle tehdyt virheelliset
tai teknisten vaatimusten vastaiset
korjaukset tai muutokset voivat aiheuttaa
vikoja ja tulipalovaaran.
161)Ennen lampun vaihtamista, odota,
että pakokanavat jäähtyvät:
PALAMISVAARA!
162)Halogeenilamput sisältävät
paineistettua kaasua ja niiden rikkoutuessa
ne saattavat räjähtää aiheuttaen
lasinpalasten sinkoutumisen ulospäin.
11807031501-216-001
11907031501-203-002
12008020499-000-012
12107031501-220-001
136
H ÄTÄTA PAUKSESSA

163)Vaihda lamput vain, kun moottori on
sammutettu. Lisäksi varmista, että moottori
on jäähtynyt, jotta vältetään palovammojen
vaara.
VAROITUS
30)Aina kuin se on mahdollista, on parasta
vaihdattaa lamput Fiat-jälleenmyyjään.
Ulkovalojen asianmukainen toiminta on
välttämätöntä ajoturvallisuuden ja lain
vaatimusten täyttämiseksi.
31)Halogeenilamppuja on käsiteltävä
pitämällä kiinni ainoastaan metallisista
osista. Jos kosket sormilla lampun
läpinäkyvään osaan, lähetettävän valon
intensiteetti saattaa vähentyä ja jopa
lyhentää lampun käyttöikää. Jos kosketat
lamppua vahingossa, pyysi se
denaturoituun alkoholiin kostutetulla liinalla
ja anna lampun kuivua

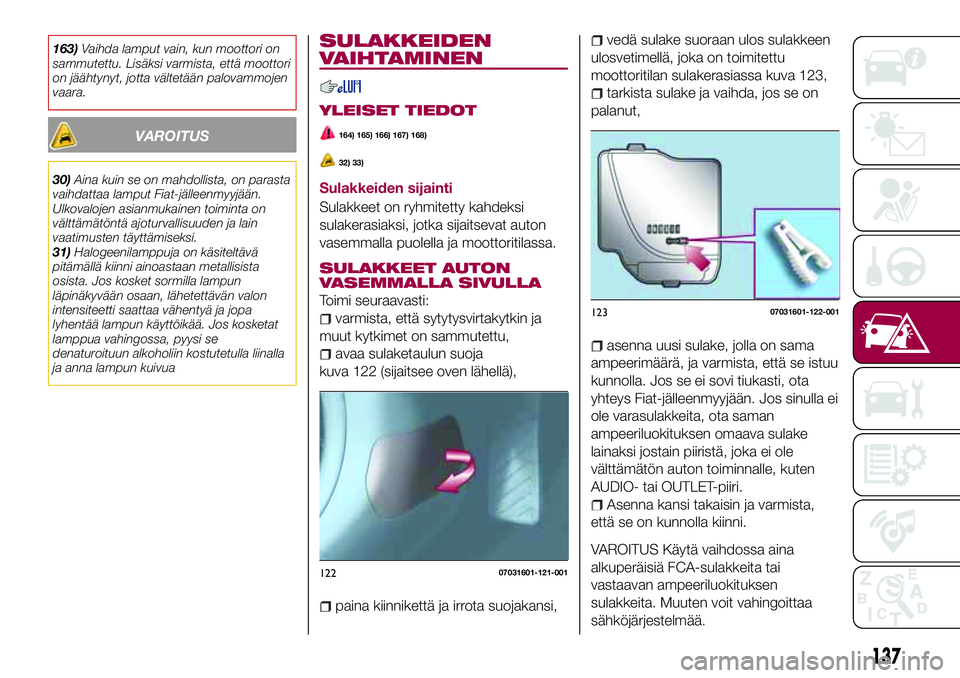

SULAKKEIDEN
VAIHTAMINEN
YLEISET TIEDOT
164) 165) 166) 167) 168)
32) 33)
Sulakkeiden sijainti
Sulakkeet on ryhmitetty kahdeksi
sulakerasiaksi, jotka sijaitsevat auton
vasemmalla puolella ja moottoritilassa.
SULAKKEET AUTON
VASEMMALLA SIVULLA
Toimi seuraavasti:
varmista, että sytytysvirtakytkin ja
muut kytkimet on sammutettu,
avaa sulaketaulun suoja
kuva 122 (sijaitsee oven lähellä),
paina kiinnikettä ja irrota suojakansi,
vedä sulake suoraan ulos sulakkeen
ulosvetimellä, joka on toimitettu
moottoritilan sulakerasiassa kuva 123,
tarkista sulake ja vaihda, jos se on
palanut,
asenna uusi sulake, jolla on sama
ampeerimäärä, ja varmista, että se istuu
kunnolla. Jos se ei sovi tiukasti, ota
yhteys Fiat-jälleenmyyjään. Jos sinulla ei
ole varasulakkeita, ota saman
ampeeriluokituksen omaava sulake
lainaksi jostain piiristä, joka ei ole
välttämätön auton toiminnalle, kuten
AUDIO- tai OUTLET-piiri.
Asenna kansi takaisin ja varmista,
että se on kunnolla kiinni.
VAROITUS Käytä vaihdossa aina
alkuperäisiä FCA-sulakkeita tai
vastaavan ampeeriluokituksen
sulakkeita. Muuten voit vahingoittaa
sähköjärjestelmää.
12207031601-121-001
12307031601-122-001
137

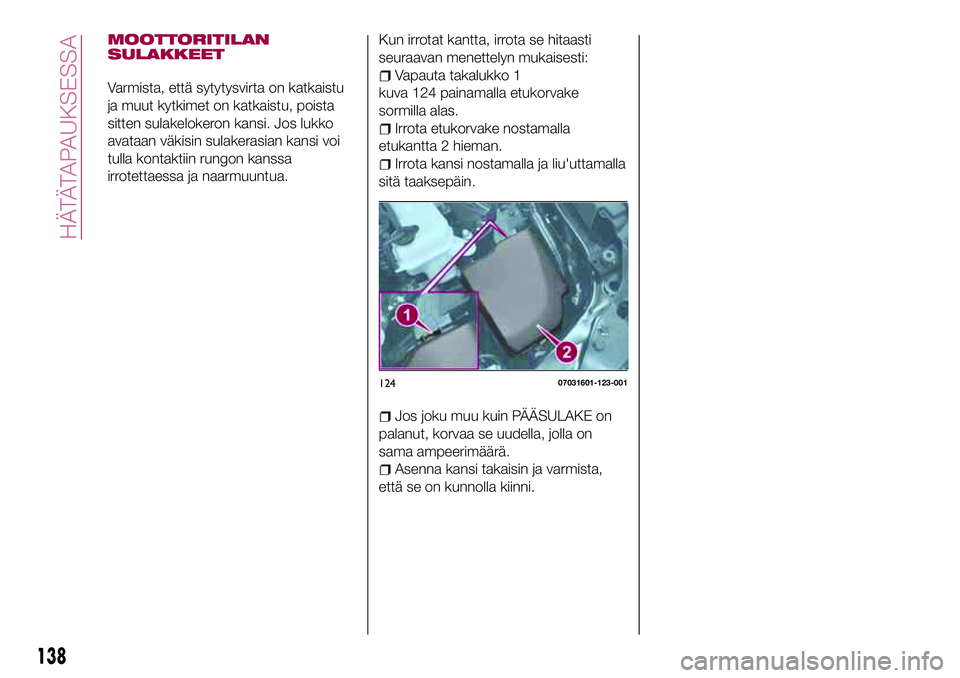

MOOTTORITILAN
SULAKKEET
Varmista, että sytytysvirta on katkaistu
ja muut kytkimet on katkaistu, poista
sitten sulakelokeron kansi. Jos lukko
avataan väkisin sulakerasian kansi voi
tulla kontaktiin rungon kanssa
irrotettaessa ja naarmuuntua.Kun irrotat kantta, irrota se hitaasti
seuraavan menettelyn mukaisesti:Vapauta takalukko 1
kuva 124 painamalla etukorvake
sormilla alas.
Irrota etukorvake nostamalla
etukantta 2 hieman.
Irrota kansi nostamalla ja liu'uttamalla
sitä taaksepäin.
Jos joku muu kuin PÄÄSULAKE on
palanut, korvaa se uudella, jolla on
sama ampeerimäärä.
Asenna kansi takaisin ja varmista,
että se on kunnolla kiinni.
12407031601-123-001
138
