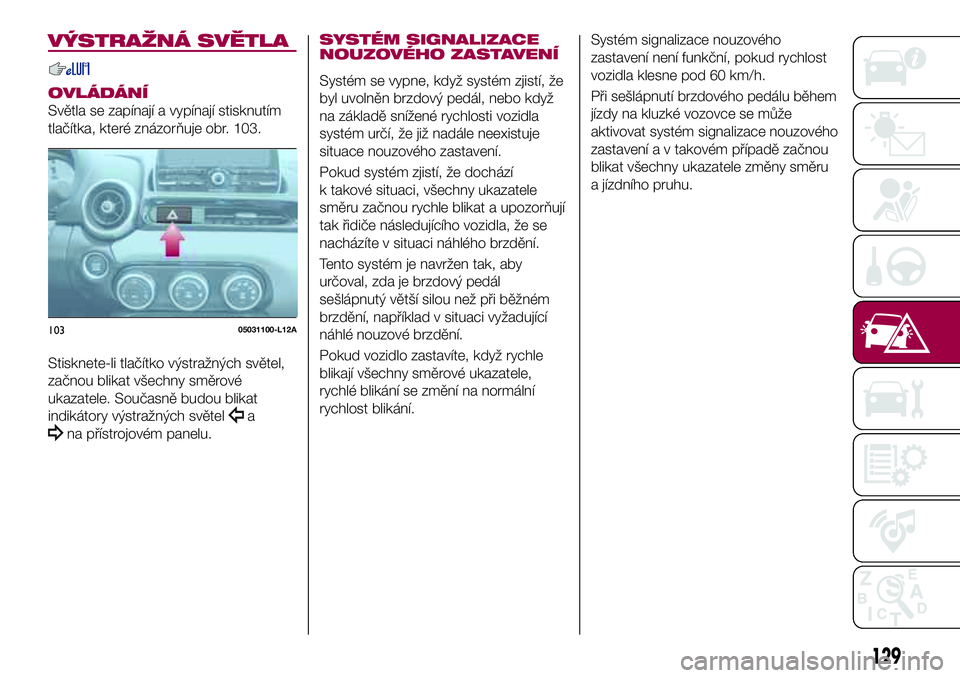

VÝSTRAŽNÁ SVĚTLA
OVLÁDÁNÍ
Světla se zapínají a vypínají stisknutím
tlačítka, které znázorňuje obr. 103.
Stisknete-li tlačítko výstražných světel,
začnou blikat všechny směrové
ukazatele. Současně budou blikat
indikátory výstražných světel
a
na přístrojovém panelu.
SYSTÉM SIGNALIZACE
NOUZOVÉHO ZASTAVENÍ
Systém se vypne, když systém zjistí, že
byl uvolněn brzdový pedál, nebo když
na základě snížené rychlosti vozidla
systém určí, že již nadále neexistuje
situace nouzového zastavení.
Pokud systém zjistí, že dochází
k takové situaci, všechny ukazatele
směru začnou rychle blikat a upozorňují
tak řidiče následujícího vozidla, že se
nacházíte v situaci náhlého brzdění.
Tento systém je navržen tak, aby
určoval, zda je brzdový pedál
sešlápnutý větší silou než při běžném
brzdění, například v situaci vyžadující
náhlé nouzové brzdění.
Pokud vozidlo zastavíte, když rychle
blikají všechny směrové ukazatele,
rychlé blikání se změní na normální
rychlost blikání.Systém signalizace nouzového
zastavení není funkční, pokud rychlost
vozidla klesne pod 60 km/h.
Při sešlápnutí brzdového pedálu během
jízdy na kluzké vozovce se může
aktivovat systém signalizace nouzového
zastavení a v takovém případě začnou
blikat všechny ukazatele změny směru
a jízdního pruhu.
10305031100-L12A
129

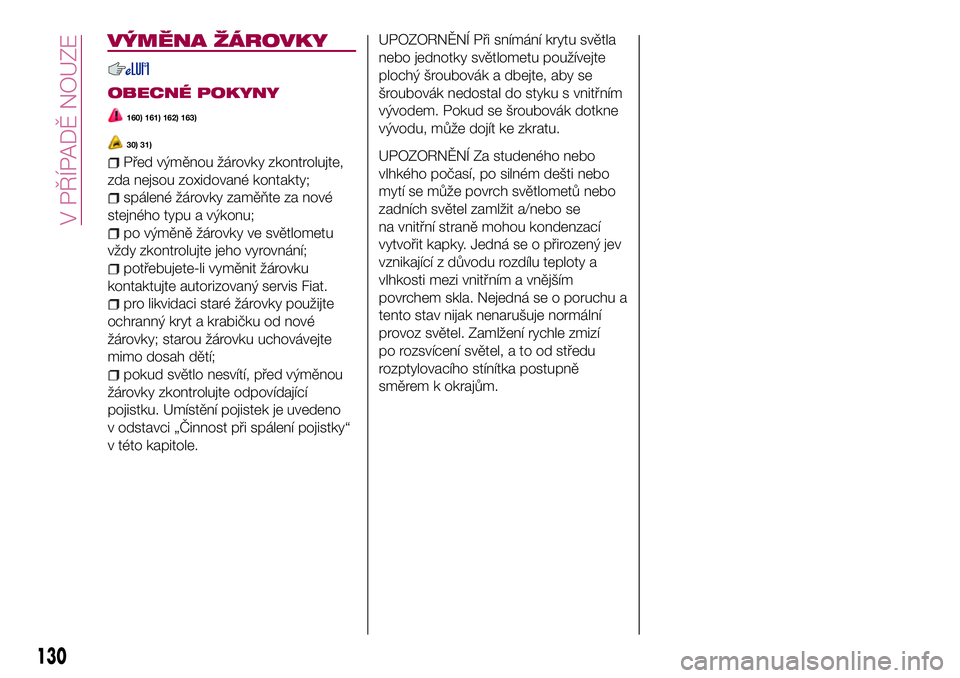

VÝMĚNA ŽÁROVKY
OBECNÉ POKYNY
160) 161) 162) 163)
30) 31)
Před výměnou žárovky zkontrolujte,
zda nejsou zoxidované kontakty;
spálené žárovky zaměňte za nové
stejného typu a výkonu;
po výměně žárovky ve světlometu
vždy zkontrolujte jeho vyrovnání;
potřebujete-li vyměnit žárovku
kontaktujte autorizovaný servis Fiat.
pro likvidaci staré žárovky použijte
ochranný kryt a krabičku od nové
žárovky; starou žárovku uchovávejte
mimo dosah dětí;
pokud světlo nesvítí, před výměnou
žárovky zkontrolujte odpovídající
pojistku. Umístění pojistek je uvedeno
v odstavci „Činnost při spálení pojistky“
v této kapitole.
UPOZORNĚNÍ Při snímání krytu světla
nebo jednotky světlometu používejte
plochý šroubovák a dbejte, aby se
šroubovák nedostal do styku s vnitřním
vývodem. Pokud se šroubovák dotkne
vývodu, může dojít ke zkratu.
UPOZORNĚNÍ Za studeného nebo
vlhkého počasí, po silném dešti nebo
mytí se může povrch světlometů nebo
zadních světel zamlžit a/nebo se
na vnitřní straně mohou kondenzací
vytvořit kapky. Jedná se o přirozený jev
vznikající z důvodu rozdílu teploty a
vlhkosti mezi vnitřním a vnějším
povrchem skla. Nejedná se o poruchu a
tento stav nijak nenarušuje normální
provoz světel. Zamlžení rychle zmizí
po rozsvícení světel, a to od středu
rozptylovacího stínítka postupně
směrem k okrajům.
130
V PŘÍPADĚ NOUZE

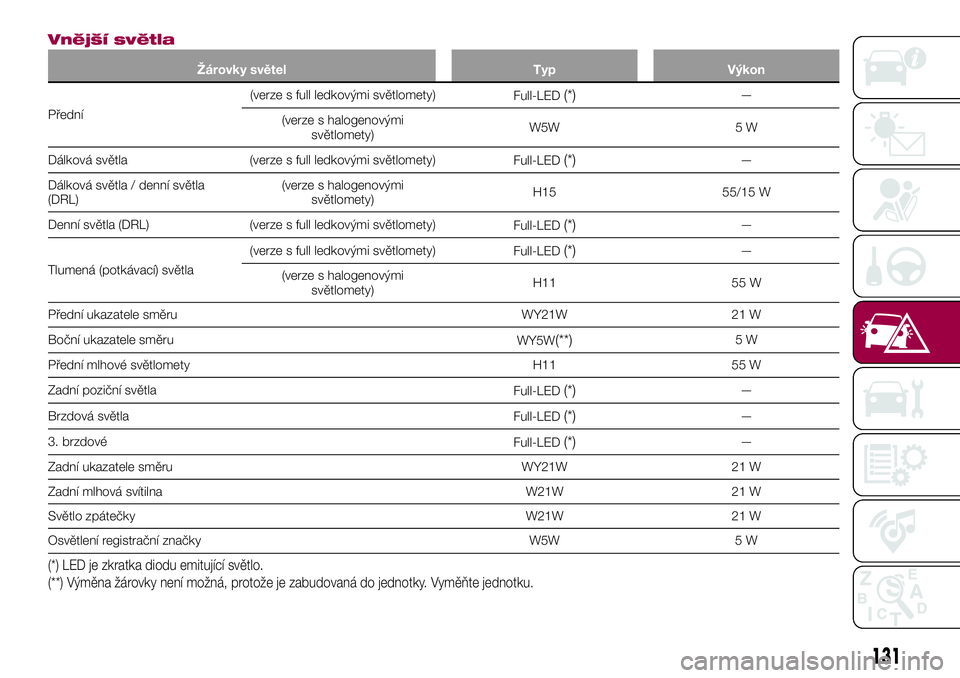

Vnější světla
Žárovky světel Typ Výkon
Přední(verze s full ledkovými světlomety)
Full-LED
(*)—
(verze s halogenovými
světlomety)W5W 5 W
Dálková světla (verze s full ledkovými světlomety)
Full-LED
(*)—
Dálková světla / denní světla
(DRL)(verze s halogenovými
světlomety)H15 55/15 W
Denní světla (DRL) (verze s full ledkovými světlomety)
Full-LED
(*)—
Tlumená (potkávací) světla(verze s full ledkovými světlomety)
Full-LED
(*)—
(verze s halogenovými
světlomety)H11 55 W
Přední ukazatele směru WY21W 21 W
Boční ukazatele směru
WY5W
(**)5W
Přední mlhové světlomety H11 55 W
Zadní poziční světla
Full-LED
(*)—
Brzdová světla
Full-LED
(*)—
3. brzdové
Full-LED
(*)—
Zadní ukazatele směru WY21W 21 W
Zadní mlhová svítilna W21W 21 W
Světlo zpátečky W21W 21 W
Osvětlení registrační značky W5W 5 W
(*) LED je zkratka diodu emitující světlo.
(**) Výměna žárovky není možná, protože je zabudovaná do jednotky. Vyměňte jednotku.
131

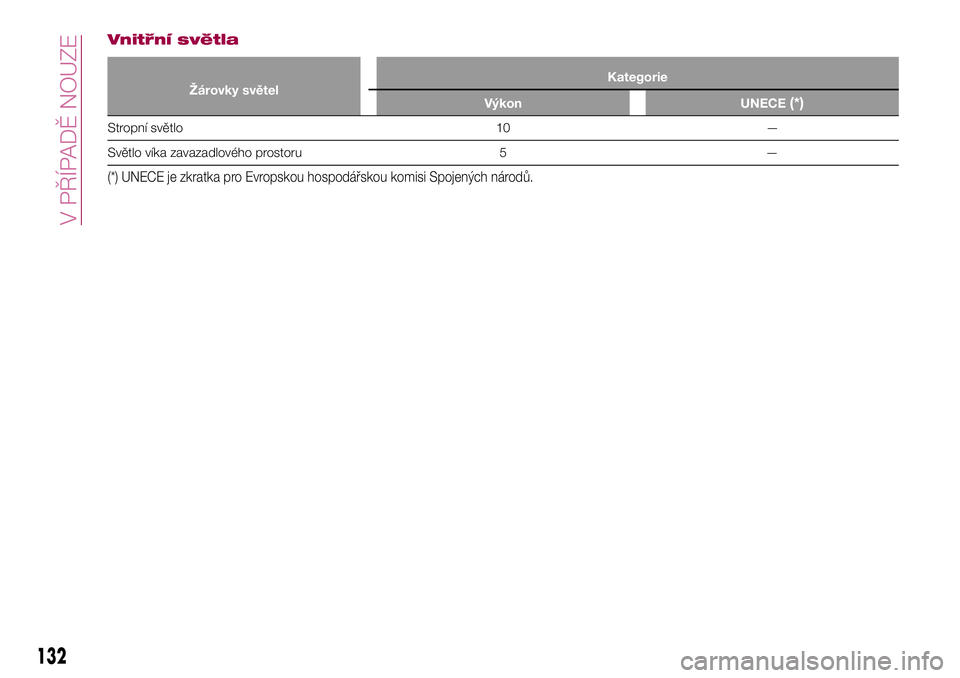

Vnitřní světla
Žárovky světelKategorie
Výkon UNECE(*)
Stropní světlo 10 —
Světlo víka zavazadlového prostoru 5 —
(*) UNECE je zkratka pro Evropskou hospodářskou komisi Spojených národů.
132
V PŘÍPADĚ NOUZE

VÝMĚNA ŽÁROVEK
VNĚJŠÍHO OSVĚTLENÍ

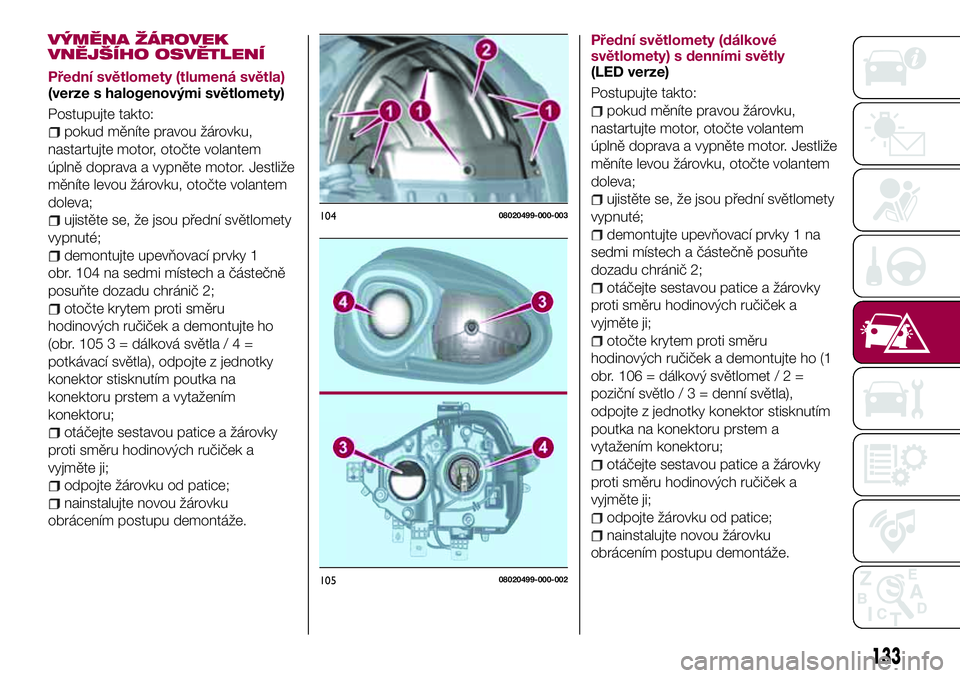

Přední světlomety (tlumená světla)
(verze s halogenovými světlomety)
Postupujte takto:
pokud měníte pravou žárovku,
nastartujte motor, otočte volantem
úplně doprava a vypněte motor. Jestliže
měníte levou žárovku, otočte volantem
doleva;
ujistěte se, že jsou přední světlomety
vypnuté;
demontujte upevňovací prvky 1
obr. 104 na sedmi místech a částečně
posuňte dozadu chránič 2;
otočte krytem proti směru
hodinových ručiček a demontujte ho
(obr. 105 3 = dálková světla/4=
potkávací světla), odpojte z jednotky
konektor stisknutím poutka na
konektoru prstem a vytažením
konektoru;
otáčejte sestavou patice a žárovky
proti směru hodinových ručiček a
vyjměte ji;
odpojte žárovku od patice;
nainstalujte novou žárovku
obrácením postupu demontáže.Přední světlomety (dálkové
světlomety) s denními světly
(LED verze)
Postupujte takto:
pokud měníte pravou žárovku,
nastartujte motor, otočte volantem
úplně doprava a vypněte motor. Jestliže
měníte levou žárovku, otočte volantem
doleva;
ujistěte se, že jsou přední světlomety
vypnuté;
demontujte upevňovací prvky 1 na
sedmi místech a částečně posuňte
dozadu chránič 2;
otáčejte sestavou patice a žárovky
proti směru hodinových ručiček a
vyjměte ji;
otočte krytem proti směru
hodinových ručiček a demontujte ho (1
obr. 106 = dálkový světlomet/2=
poziční světlo/3=denní světla),
odpojte z jednotky konektor stisknutím
poutka na konektoru prstem a
vytažením konektoru;
otáčejte sestavou patice a žárovky
proti směru hodinových ručiček a
vyjměte ji;
odpojte žárovku od patice;
nainstalujte novou žárovku
obrácením postupu demontáže.
10408020499-000-003
10508020499-000-002
133

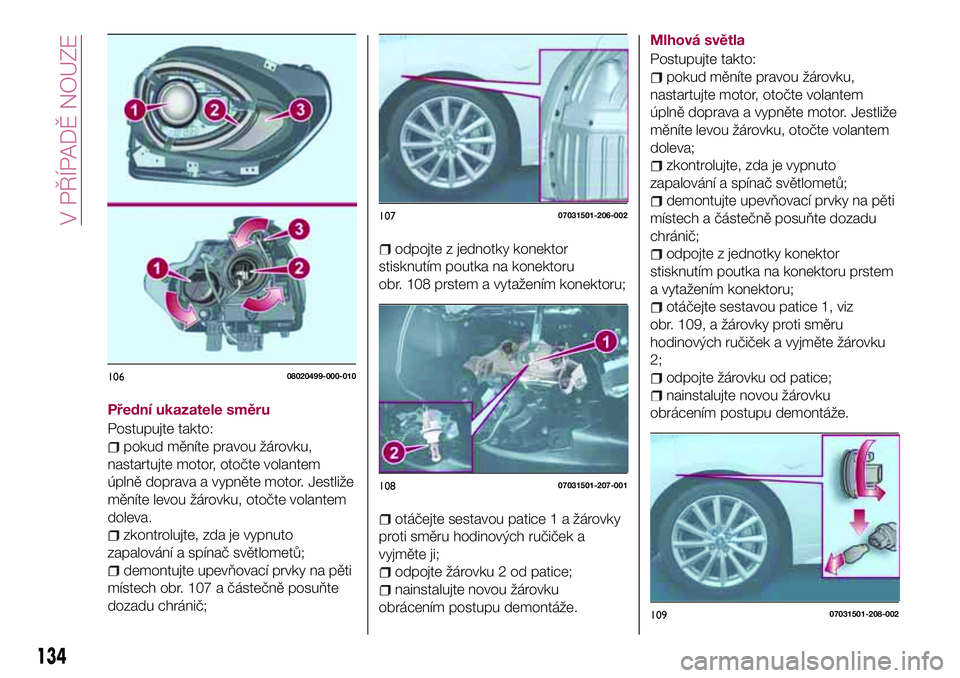

Přední ukazatele směru
Postupujte takto:
pokud měníte pravou žárovku,
nastartujte motor, otočte volantem
úplně doprava a vypněte motor. Jestliže
měníte levou žárovku, otočte volantem
doleva.
zkontrolujte, zda je vypnuto
zapalování a spínač světlometů;
demontujte upevňovací prvky na pěti
místech obr. 107 a částečně posuňte
dozadu chránič;
odpojte z jednotky konektor
stisknutím poutka na konektoru
obr. 108 prstem a vytažením konektoru;
otáčejte sestavou patice 1 a žárovky
proti směru hodinových ručiček a
vyjměte ji;
odpojte žárovku 2 od patice;
nainstalujte novou žárovku
obrácením postupu demontáže.Mlhová světla
Postupujte takto:
pokud měníte pravou žárovku,
nastartujte motor, otočte volantem
úplně doprava a vypněte motor. Jestliže
měníte levou žárovku, otočte volantem
doleva;
zkontrolujte, zda je vypnuto
zapalování a spínač světlometů;
demontujte upevňovací prvky na pěti
místech a částečně posuňte dozadu
chránič;
odpojte z jednotky konektor
stisknutím poutka na konektoru prstem
a vytažením konektoru;
otáčejte sestavou patice 1, viz
obr. 109, a žárovky proti směru
hodinových ručiček a vyjměte žárovku
2;
odpojte žárovku od patice;
nainstalujte novou žárovku
obrácením postupu demontáže.
10608020499-000-010
10707031501-206-002
10807031501-207-001
10907031501-208-002
134
V PŘÍPADĚ NOUZE

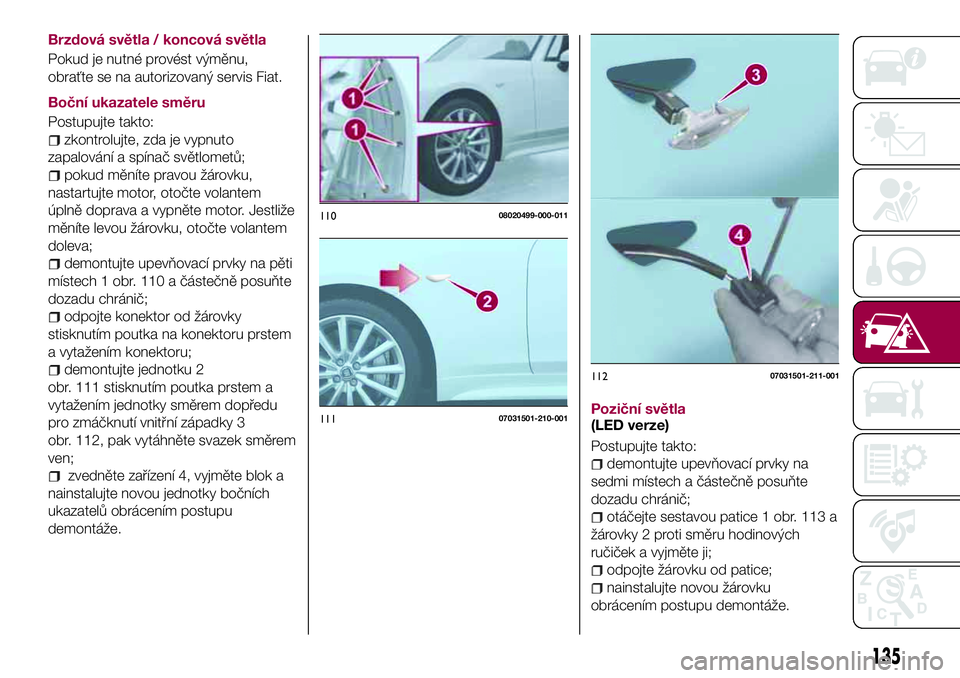

Brzdová světla / koncová světla
Pokud je nutné provést výměnu,
obraťte se na autorizovaný servis Fiat.
Boční ukazatele směru
Postupujte takto:
zkontrolujte, zda je vypnuto
zapalování a spínač světlometů;
pokud měníte pravou žárovku,
nastartujte motor, otočte volantem
úplně doprava a vypněte motor. Jestliže
měníte levou žárovku, otočte volantem
doleva;
demontujte upevňovací prvky na pěti
místech 1 obr. 110 a částečně posuňte
dozadu chránič;
odpojte konektor od žárovky
stisknutím poutka na konektoru prstem
a vytažením konektoru;
demontujte jednotku 2
obr. 111 stisknutím poutka prstem a
vytažením jednotky směrem dopředu
pro zmáčknutí vnitřní západky 3
obr. 112, pak vytáhněte svazek směrem
ven;
zvedněte zařízení 4, vyjměte blok a
nainstalujte novou jednotky bočních
ukazatelů obrácením postupu
demontáže.Poziční světla
(LED verze)
Postupujte takto:demontujte upevňovací prvky na
sedmi místech a částečně posuňte
dozadu chránič;
otáčejte sestavou patice 1 obr. 113 a
žárovky 2 proti směru hodinových
ručiček a vyjměte ji;
odpojte žárovku od patice;
nainstalujte novou žárovku
obrácením postupu demontáže.
11008020499-000-011
11107031501-210-001
11207031501-211-001
135

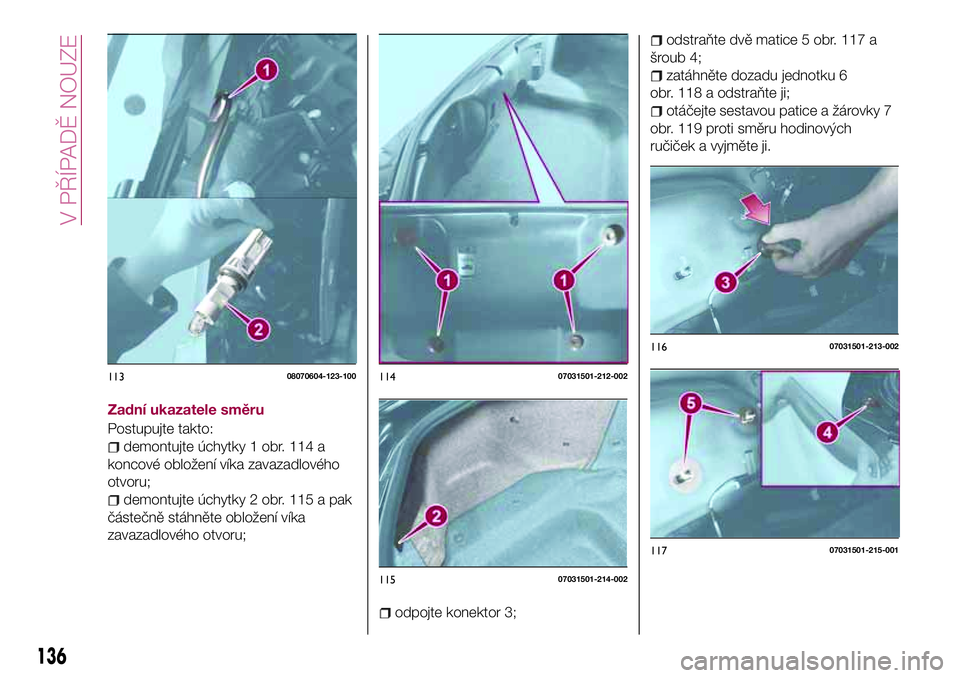

Zadní ukazatele směru
Postupujte takto:
demontujte úchytky 1 obr. 114 a
koncové obložení víka zavazadlového
otvoru;
demontujte úchytky 2 obr. 115 a pak
částečně stáhněte obložení víka
zavazadlového otvoru;
odpojte konektor 3;
odstraňte dvě matice 5 obr. 117 a
šroub 4;
zatáhněte dozadu jednotku 6
obr. 118 a odstraňte ji;
otáčejte sestavou patice a žárovky 7
obr. 119 proti směru hodinových
ručiček a vyjměte ji.
11308070604-123-10011407031501-212-002
11507031501-214-002
11607031501-213-002
11707031501-215-001
136
V PŘÍPADĚ NOUZE

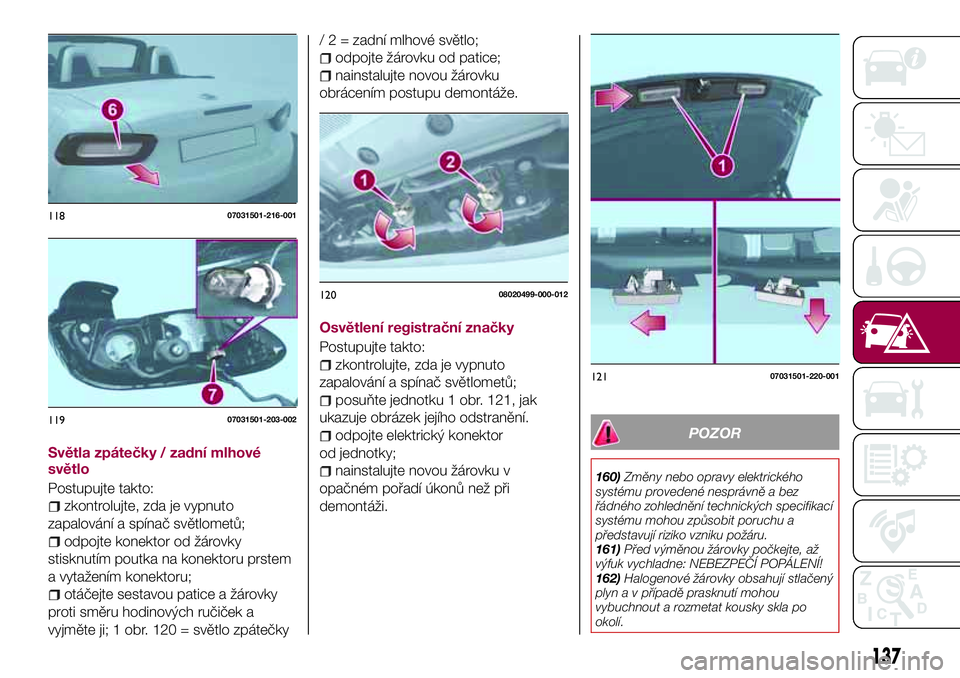

Světla zpátečky / zadní mlhové
světlo
Postupujte takto:
zkontrolujte, zda je vypnuto
zapalování a spínač světlometů;
odpojte konektor od žárovky
stisknutím poutka na konektoru prstem
a vytažením konektoru;
otáčejte sestavou patice a žárovky
proti směru hodinových ručiček a
vyjměte ji; 1 obr. 120 = světlo zpátečky/ 2 = zadní mlhové světlo;
odpojte žárovku od patice;
nainstalujte novou žárovku
obrácením postupu demontáže.
Osvětlení registrační značky
Postupujte takto:
zkontrolujte, zda je vypnuto
zapalování a spínač světlometů;
posuňte jednotku 1 obr. 121, jak
ukazuje obrázek jejího odstranění.
odpojte elektrický konektor
od jednotky;
nainstalujte novou žárovku v
opačném pořadí úkonů než při
demontáži.
POZOR
160)Změny nebo opravy elektrického
systému provedené nesprávně a bez
řádného zohlednění technických specifikací
systému mohou způsobit poruchu a
představují riziko vzniku požáru.
161)Před výměnou žárovky počkejte, až
výfuk vychladne: NEBEZPEČÍ POPÁLENÍ!
162)Halogenové žárovky obsahují stlačený
plyn a v případě prasknutí mohou
vybuchnout a rozmetat kousky skla po
okolí.
11807031501-216-001
11907031501-203-002
12008020499-000-012
12107031501-220-001
137

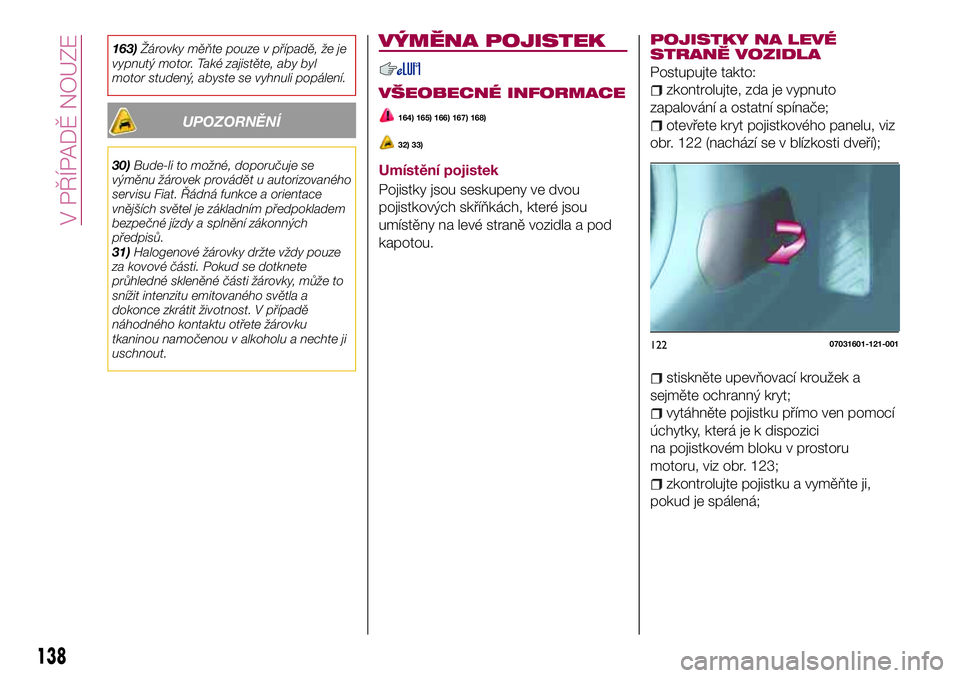

163)Žárovky měňte pouze v případě, že je
vypnutý motor. Také zajistěte, aby byl
motor studený, abyste se vyhnuli popálení.
UPOZORNĚNÍ
30)Bude-li to možné, doporučuje se
výměnu žárovek provádět u autorizovaného
servisu Fiat. Řádná funkce a orientace
vnějších světel je základním předpokladem
bezpečné jízdy a splnění zákonných
předpisů.
31)Halogenové žárovky držte vždy pouze
za kovové části. Pokud se dotknete
průhledné skleněné části žárovky, může to
snížit intenzitu emitovaného světla a
dokonce zkrátit životnost. V případě
náhodného kontaktu otřete žárovku
tkaninou namočenou v alkoholu a nechte ji
uschnout.
VÝMĚNA POJISTEK
VŠEOBECNÉ INFORMACE
164) 165) 166) 167) 168)
32) 33)
Umístění pojistek
Pojistky jsou seskupeny ve dvou
pojistkových skříňkách, které jsou
umístěny na levé straně vozidla a pod
kapotou.
POJISTKY NA LEVÉ
STRANĚ VOZIDLA
Postupujte takto:
zkontrolujte, zda je vypnuto
zapalování a ostatní spínače;
otevřete kryt pojistkového panelu, viz
obr. 122 (nachází se v blízkosti dveří);
stiskněte upevňovací kroužek a
sejměte ochranný kryt;
vytáhněte pojistku přímo ven pomocí
úchytky, která je k dispozici
na pojistkovém bloku v prostoru
motoru, viz obr. 123;
zkontrolujte pojistku a vyměňte ji,
pokud je spálená;
12207031601-121-001
138
V PŘÍPADĚ NOUZE
