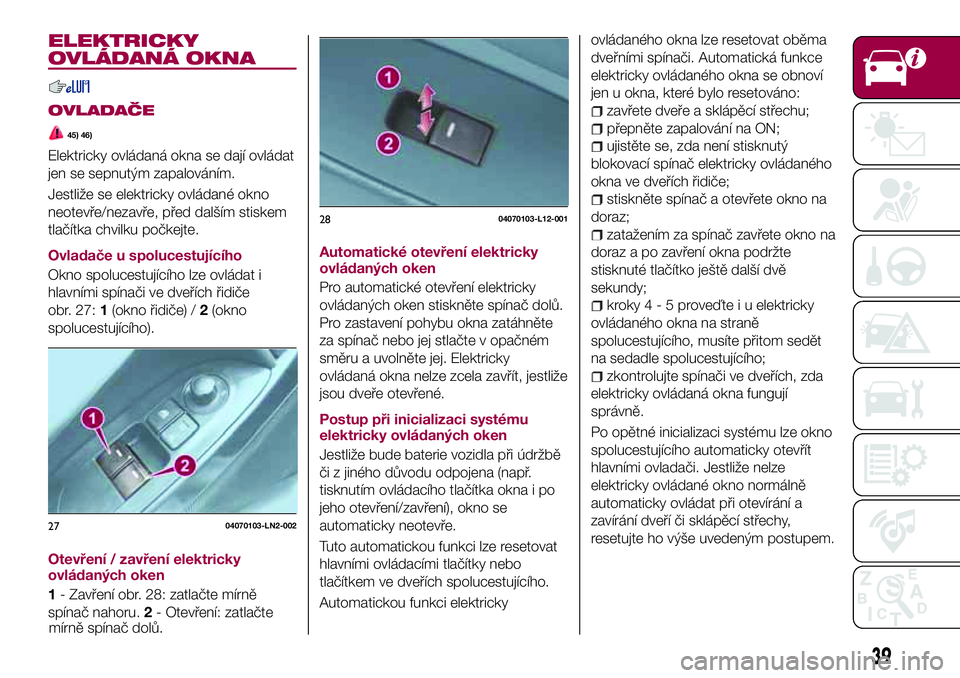

ELEKTRICKY
OVLÁDANÁ OKNA
OVLADAČE
45) 46)
Elektricky ovládaná okna se dají ovládat
jen se sepnutým zapalováním.
Jestliže se elektricky ovládané okno
neotevře/nezavře, před dalším stiskem
tlačítka chvilku počkejte.
Ovladače u spolucestujícího
Okno spolucestujícího lze ovládat i
hlavními spínači ve dveřích řidiče
obr. 27:1(okno řidiče) /2(okno
spolucestujícího).
Otevření / zavření elektricky
ovládaných oken
1- Zavření obr. 28: zatlačte mírně
spínač nahoru.2- Otevření: zatlačte
mírně spínač dolů.Automatické otevření elektricky
ovládaných oken
Pro automatické otevření elektricky
ovládaných oken stiskněte spínač dolů.
Pro zastavení pohybu okna zatáhněte
za spínač nebo jej stlačte v opačném
směru a uvolněte jej. Elektricky
ovládaná okna nelze zcela zavřít, jestliže
jsou dveře otevřené.
Postup při inicializaci systému
elektricky ovládaných oken
Jestliže bude baterie vozidla při údržbě
či z jiného důvodu odpojena (např.
tisknutím ovládacího tlačítka okna i po
jeho otevření/zavření), okno se
automaticky neotevře.
Tuto automatickou funkci lze resetovat
hlavními ovládacími tlačítky nebo
tlačítkem ve dveřích spolucestujícího.
Automatickou funkci elektrickyovládaného okna lze resetovat oběma
dveřními spínači. Automatická funkce
elektricky ovládaného okna se obnoví
jen u okna, které bylo resetováno:
zavřete dveře a sklápěcí střechu;
přepněte zapalování na ON;
ujistěte se, zda není stisknutý
blokovací spínač elektricky ovládaného
okna ve dveřích řidiče;
stiskněte spínač a otevřete okno na
doraz;
zatažením za spínač zavřete okno na
doraz a po zavření okna podržte
stisknuté tlačítko ještě další dvě
sekundy;
kroky4-5proveďte i u elektricky
ovládaného okna na straně
spolucestujícího, musíte přitom sedět
na sedadle spolucestujícího;
zkontrolujte spínači ve dveřích, zda
elektricky ovládaná okna fungují
správně.
Po opětné inicializaci systému lze okno
spolucestujícího automaticky otevřít
hlavními ovladači. Jestliže nelze
elektricky ovládané okno normálně
automaticky ovládat při otevírání a
zavírání dveří či sklápěcí střechy,
resetujte ho výše uvedeným postupem.
2704070103-LN2-002
2804070103-L12-001
39

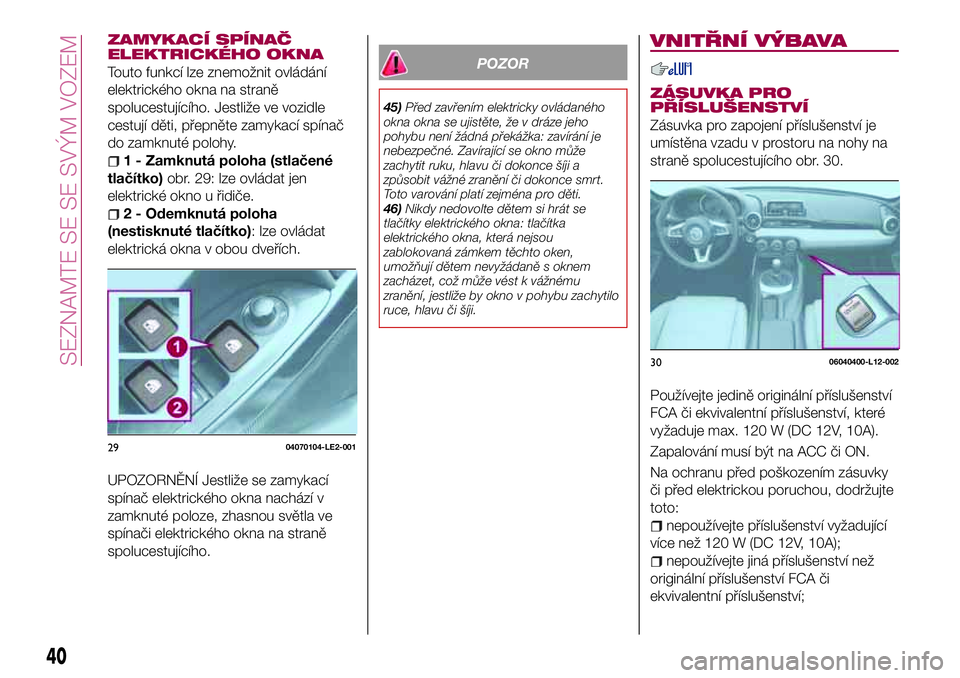

ZAMYKACÍ SPÍNAČ
ELEKTRICKÉHO OKNA
Touto funkcí lze znemožnit ovládání
elektrického okna na straně
spolucestujícího. Jestliže ve vozidle
cestují děti, přepněte zamykací spínač
do zamknuté polohy.
1 - Zamknutá poloha (stlačené
tlačítko)obr. 29: lze ovládat jen
elektrické okno u řidiče.
2 - Odemknutá poloha
(nestisknuté tlačítko): lze ovládat
elektrická okna v obou dveřích.
UPOZORNĚNÍ Jestliže se zamykací
spínač elektrického okna nachází v
zamknuté poloze, zhasnou světla ve
spínači elektrického okna na straně
spolucestujícího.
POZOR
45)Před zavřením elektricky ovládaného
okna okna se ujistěte, že v dráze jeho
pohybu není žádná překážka: zavírání je
nebezpečné. Zavírající se okno může
zachytit ruku, hlavu či dokonce šíji a
způsobit vážné zranění či dokonce smrt.
Toto varování platí zejména pro děti.
46)Nikdy nedovolte dětem si hrát se
tlačítky elektrického okna: tlačítka
elektrického okna, která nejsou
zablokovaná zámkem těchto oken,
umožňují dětem nevyžádaně s oknem
zacházet, což může vést k vážnému
zranění, jestliže by okno v pohybu zachytilo
ruce, hlavu či šíji.
VNITŘNÍ VÝBAVA
ZÁSUVKA PRO
PŘÍSLUŠENSTVÍ
Zásuvka pro zapojení příslušenství je
umístěna vzadu v prostoru na nohy na
straně spolucestujícího obr. 30.
Používejte jedině originální příslušenství
FCA či ekvivalentní příslušenství, které
vyžaduje max. 120 W (DC 12V, 10A).
Zapalování musí být na ACC či ON.
Na ochranu před poškozením zásuvky
či před elektrickou poruchou, dodržujte
toto:
nepoužívejte příslušenství vyžadující
více než 120 W (DC 12V, 10A);
nepoužívejte jiná příslušenství než
originální příslušenství FCA či
ekvivalentní příslušenství;
2904070104-LE2-001
3006040400-L12-002
40
SEZNAMTE SE SE SVÝM VOZEM

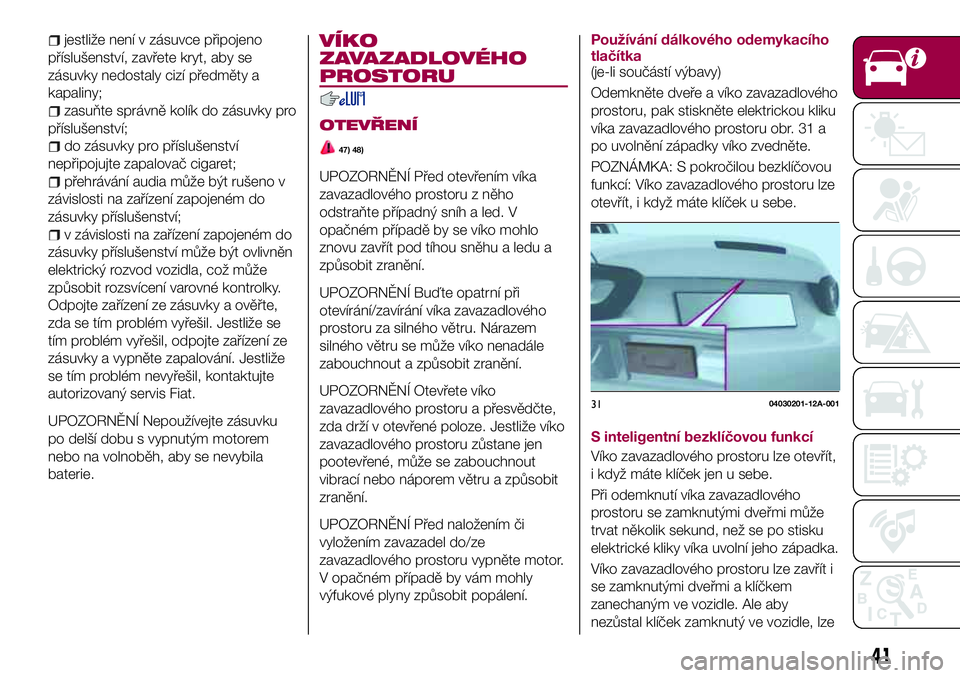

jestliže není v zásuvce připojeno
příslušenství, zavřete kryt, aby se
zásuvky nedostaly cizí předměty a
kapaliny;
zasuňte správně kolík do zásuvky pro
příslušenství;
do zásuvky pro příslušenství
nepřipojujte zapalovač cigaret;
přehrávání audia může být rušeno v
závislosti na zařízení zapojeném do
zásuvky příslušenství;
v závislosti na zařízení zapojeném do
zásuvky příslušenství může být ovlivněn
elektrický rozvod vozidla, což může
způsobit rozsvícení varovné kontrolky.
Odpojte zařízení ze zásuvky a ověřte,
zda se tím problém vyřešil. Jestliže se
tím problém vyřešil, odpojte zařízení ze
zásuvky a vypněte zapalování. Jestliže
se tím problém nevyřešil, kontaktujte
autorizovaný servis Fiat.
UPOZORNĚNÍ Nepoužívejte zásuvku
po delší dobu s vypnutým motorem
nebo na volnoběh, aby se nevybila
baterie.
VÍKO
ZAVAZADLOVÉHO
PROSTORU
OTEVŘENÍ
47) 48)
UPOZORNĚNÍ Před otevřením víka
zavazadlového prostoru z něho
odstraňte případný sníh a led. V
opačném případě by se víko mohlo
znovu zavřít pod tíhou sněhu a ledu a
způsobit zranění.
UPOZORNĚNÍ Buďte opatrní při
otevírání/zavírání víka zavazadlového
prostoru za silného větru. Nárazem
silného větru se může víko nenadále
zabouchnout a způsobit zranění.
UPOZORNĚNÍ Otevřete víko
zavazadlového prostoru a přesvědčte,
zda drží v otevřené poloze. Jestliže víko
zavazadlového prostoru zůstane jen
pootevřené, může se zabouchnout
vibrací nebo náporem větru a způsobit
zranění.
UPOZORNĚNÍ Před naložením či
vyložením zavazadel do/ze
zavazadlového prostoru vypněte motor.
V opačném případě by vám mohly
výfukové plyny způsobit popálení.
Používání dálkového odemykacího
tlačítka
(je-li součástí výbavy)
Odemkněte dveře a víko zavazadlového
prostoru, pak stiskněte elektrickou kliku
víka zavazadlového prostoru obr. 31 a
po uvolnění západky víko zvedněte.
POZNÁMKA: S pokročilou bezklíčovou
funkcí: Víko zavazadlového prostoru lze
otevřít, i když máte klíček u sebe.
S inteligentní bezklíčovou funkcí
Víko zavazadlového prostoru lze otevřít,
i když máte klíček jen u sebe.
Při odemknutí víka zavazadlového
prostoru se zamknutými dveřmi může
trvat několik sekund, než se po stisku
elektrické kliky víka uvolní jeho západka.
Víko zavazadlového prostoru lze zavřít i
se zamknutými dveřmi a klíčkem
zanechaným ve vozidle. Ale aby
nezůstal klíček zamknutý ve vozidle, lze
3104030201-12A-001
41

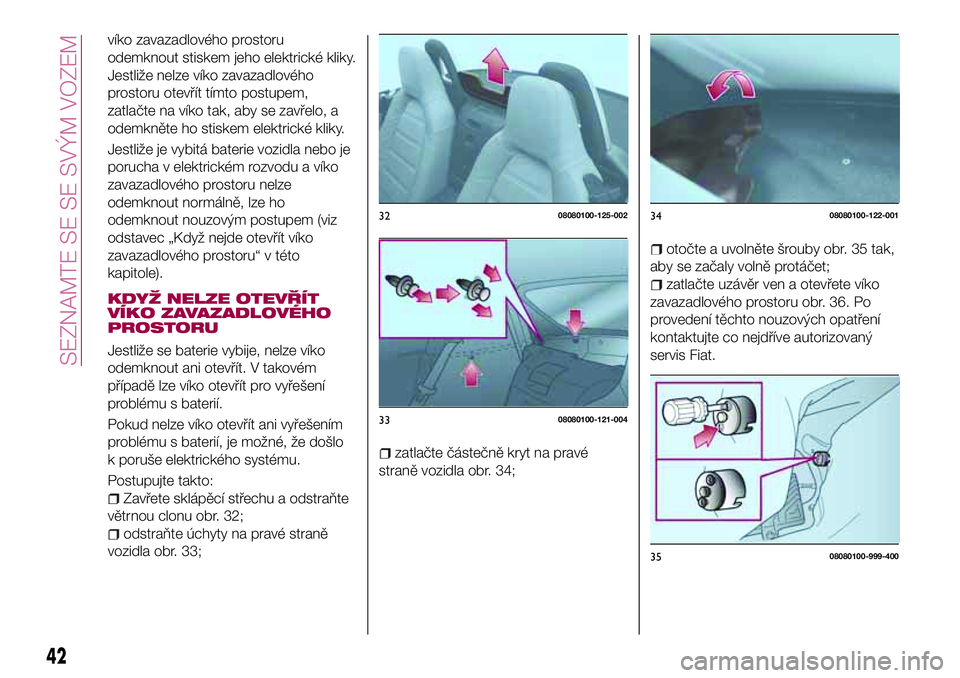

víko zavazadlového prostoru
odemknout stiskem jeho elektrické kliky.
Jestliže nelze víko zavazadlového
prostoru otevřít tímto postupem,
zatlačte na víko tak, aby se zavřelo, a
odemkněte ho stiskem elektrické kliky.
Jestliže je vybitá baterie vozidla nebo je
porucha v elektrickém rozvodu a víko
zavazadlového prostoru nelze
odemknout normálně, lze ho
odemknout nouzovým postupem (viz
odstavec „Když nejde otevřít víko
zavazadlového prostoru“ v této
kapitole).
KDYŽ NELZE OTEVŘÍT
VÍKO ZAVAZADLOVÉHO
PROSTORU
Jestliže se baterie vybije, nelze víko
odemknout ani otevřít. V takovém
případě lze víko otevřít pro vyřešení
problému s baterií.
Pokud nelze víko otevřít ani vyřešením
problému s baterií, je možné, že došlo
k poruše elektrického systému.
Postupujte takto:
Zavřete sklápěcí střechu a odstraňte
větrnou clonu obr. 32;
odstraňte úchyty na pravé straně
vozidla obr. 33;
zatlačte částečně kryt na pravé
straně vozidla obr. 34;
otočte a uvolněte šrouby obr. 35 tak,
aby se začaly volně protáčet;
zatlačte uzávěr ven a otevřete víko
zavazadlového prostoru obr. 36. Po
provedení těchto nouzových opatření
kontaktujte co nejdříve autorizovaný
servis Fiat.
3208080100-125-002
3308080100-121-004
3408080100-122-001
3508080100-999-400
42
SEZNAMTE SE SE SVÝM VOZEM

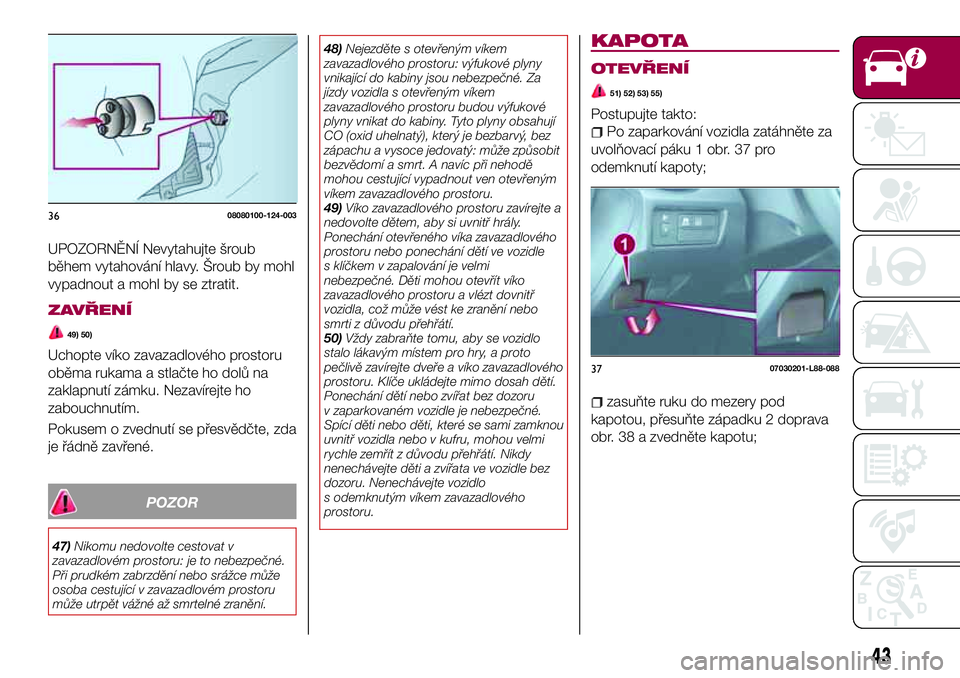

UPOZORNĚNÍ Nevytahujte šroub
během vytahování hlavy. Šroub by mohl
vypadnout a mohl by se ztratit.
ZAVŘENÍ
49) 50)
Uchopte víko zavazadlového prostoru
oběma rukama a stlačte ho dolů na
zaklapnutí zámku. Nezavírejte ho
zabouchnutím.
Pokusem o zvednutí se přesvědčte, zda
je řádně zavřené.
POZOR
47)Nikomu nedovolte cestovat v
zavazadlovém prostoru: je to nebezpečné.
Při prudkém zabrzdění nebo srážce může
osoba cestující v zavazadlovém prostoru
může utrpět vážné až smrtelné zranění.48)Nejezděte s otevřeným víkem
zavazadlového prostoru: výfukové plyny
vnikající do kabiny jsou nebezpečné. Za
jízdy vozidla s otevřeným víkem
zavazadlového prostoru budou výfukové
plyny vnikat do kabiny. Tyto plyny obsahují
CO (oxid uhelnatý), který je bezbarvý, bez
zápachu a vysoce jedovatý: může způsobit
bezvědomí a smrt. A navíc při nehodě
mohou cestující vypadnout ven otevřeným
víkem zavazadlového prostoru.
49)Víko zavazadlového prostoru zavírejte a
nedovolte dětem, aby si uvnitř hrály.
Ponechání otevřeného víka zavazadlového
prostoru nebo ponechání dětí ve vozidle
s klíčkem v zapalování je velmi
nebezpečné. Děti mohou otevřít víko
zavazadlového prostoru a vlézt dovnitř
vozidla, což může vést ke zranění nebo
smrti z důvodu přehřátí.
50)Vždy zabraňte tomu, aby se vozidlo
stalo lákavým místem pro hry, a proto
pečlivě zavírejte dveře a víko zavazadlového
prostoru. Klíče ukládejte mimo dosah dětí.
Ponechání dětí nebo zvířat bez dozoru
v zaparkovaném vozidle je nebezpečné.
Spící děti nebo děti, které se sami zamknou
uvnitř vozidla nebo v kufru, mohou velmi
rychle zemřít z důvodu přehřátí. Nikdy
nenechávejte děti a zvířata ve vozidle bez
dozoru. Nenechávejte vozidlo
s odemknutým víkem zavazadlového
prostoru.
KAPOTA
OTEVŘENÍ
51) 52) 53) 55)
Postupujte takto:
Po zaparkování vozidla zatáhněte za
uvolňovací páku 1 obr. 37 pro
odemknutí kapoty;
zasuňte ruku do mezery pod
kapotou, přesuňte západku 2 doprava
obr. 38 a zvedněte kapotu;
3608080100-124-003
3707030201-L88-088
43

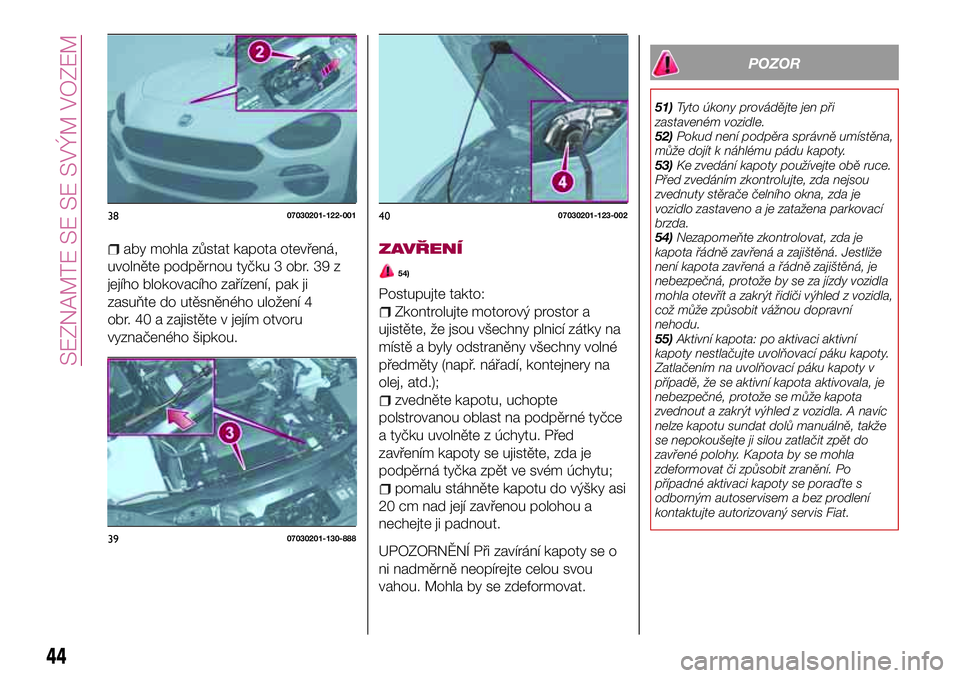

aby mohla zůstat kapota otevřená,
uvolněte podpěrnou tyčku 3 obr. 39 z
jejího blokovacího zařízení, pak ji
zasuňte do utěsněného uložení 4
obr. 40 a zajistěte v jejím otvoru
vyznačeného šipkou.ZAVŘENÍ
54)
Postupujte takto:
Zkontrolujte motorový prostor a
ujistěte, že jsou všechny plnicí zátky na
místě a byly odstraněny všechny volné
předměty (např. nářadí, kontejnery na
olej, atd.);
zvedněte kapotu, uchopte
polstrovanou oblast na podpěrné tyčce
a tyčku uvolněte z úchytu. Před
zavřením kapoty se ujistěte, zda je
podpěrná tyčka zpět ve svém úchytu;
pomalu stáhněte kapotu do výšky asi
20 cm nad její zavřenou polohou a
nechejte ji padnout.
UPOZORNĚNÍ Při zavírání kapoty se o
ni nadměrně neopírejte celou svou
vahou. Mohla by se zdeformovat.
POZOR
51)Tyto úkony provádějte jen při
zastaveném vozidle.
52)Pokud není podpěra správně umístěna,
může dojít k náhlému pádu kapoty.
53)Ke zvedání kapoty používejte obě ruce.
Před zvedáním zkontrolujte, zda nejsou
zvednuty stěrače čelního okna, zda je
vozidlo zastaveno a je zatažena parkovací
brzda.
54)Nezapomeňte zkontrolovat, zda je
kapota řádně zavřená a zajištěná. Jestliže
není kapota zavřená a řádně zajištěná, je
nebezpečná, protože by se za jízdy vozidla
mohla otevřít a zakrýt řidiči výhled z vozidla,
což může způsobit vážnou dopravní
nehodu.
55)Aktivní kapota: po aktivaci aktivní
kapoty nestlačujte uvolňovací páku kapoty.
Zatlačením na uvolňovací páku kapoty v
případě, že se aktivní kapota aktivovala, je
nebezpečné, protože se může kapota
zvednout a zakrýt výhled z vozidla. A navíc
nelze kapotu sundat dolů manuálně, takže
se nepokoušejte ji silou zatlačit zpět do
zavřené polohy. Kapota by se mohla
zdeformovat či způsobit zranění. Po
případné aktivaci kapoty se poraďte s
odborným autoservisem a bez prodlení
kontaktujte autorizovaný servis Fiat.
3807030201-122-001
3907030201-130-888
4007030201-123-002
44
SEZNAMTE SE SE SVÝM VOZEM

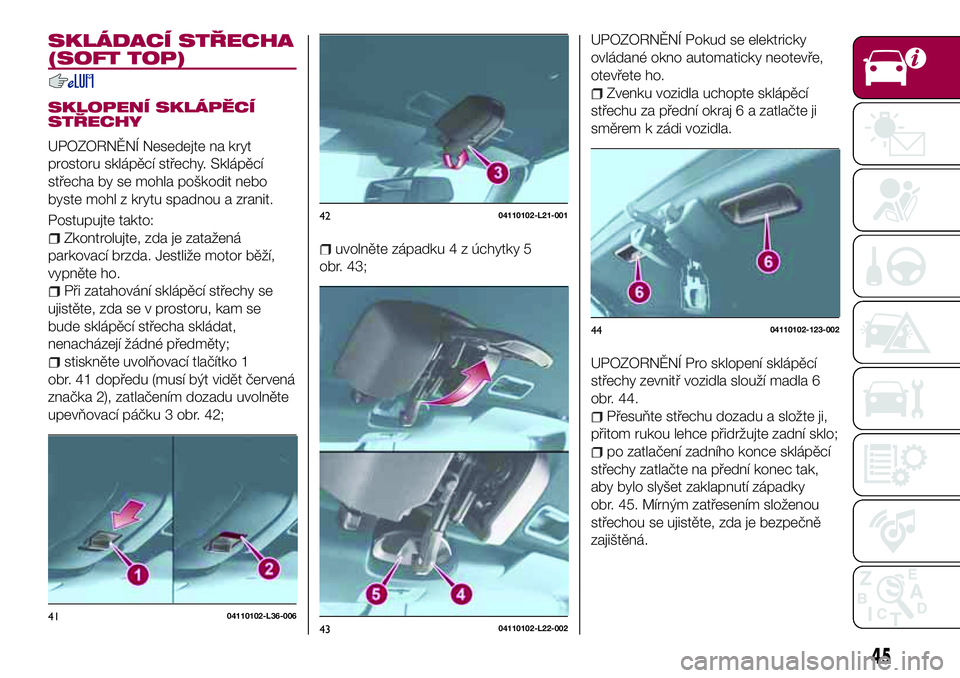

SKLÁDACÍ STŘECHA
(SOFT TOP)
SKLOPENÍ SKLÁPĚCÍ
STŘECHY
UPOZORNĚNÍ Nesedejte na kryt
prostoru sklápěcí střechy. Sklápěcí
střecha by se mohla poškodit nebo
byste mohl z krytu spadnou a zranit.
Postupujte takto:
Zkontrolujte, zda je zatažená
parkovací brzda. Jestliže motor běží,
vypněte ho.
Při zatahování sklápěcí střechy se
ujistěte, zda se v prostoru, kam se
bude sklápěcí střecha skládat,
nenacházejí žádné předměty;
stiskněte uvolňovací tlačítko 1
obr. 41 dopředu (musí být vidět červená
značka 2), zatlačením dozadu uvolněte
upevňovací páčku 3 obr. 42;
uvolněte západku 4 z úchytky 5
obr. 43;
UPOZORNĚNÍ Pokud se elektricky
ovládané okno automaticky neotevře,
otevřete ho.
Zvenku vozidla uchopte sklápěcí
střechu za přední okraj 6 a zatlačte ji
směrem k zádi vozidla.
UPOZORNĚNÍ Pro sklopení sklápěcí
střechy zevnitř vozidla slouží madla 6
obr. 44.
Přesuňte střechu dozadu a složte ji,
přitom rukou lehce přidržujte zadní sklo;
po zatlačení zadního konce sklápěcí
střechy zatlačte na přední konec tak,
aby bylo slyšet zaklapnutí západky
obr. 45. Mírným zatřesením složenou
střechou se ujistěte, zda je bezpečně
zajištěná.
4104110102-L36-006
4204110102-L21-001
4304110102-L22-002
4404110102-123-002
45

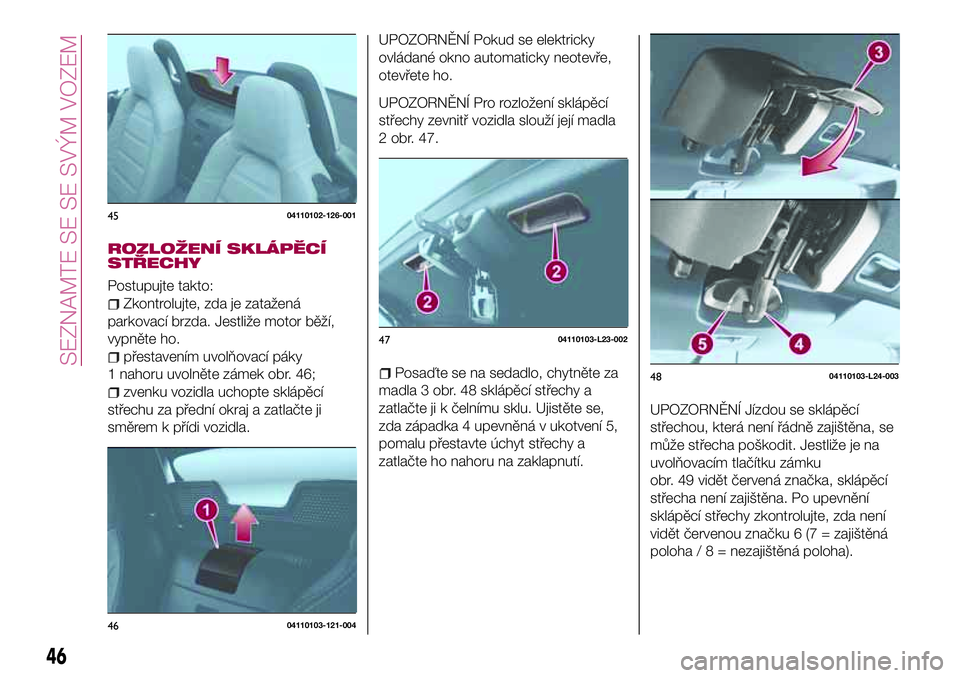

ROZLOŽENÍ SKLÁPĚCÍ
STŘECHY
Postupujte takto:
Zkontrolujte, zda je zatažená
parkovací brzda. Jestliže motor běží,
vypněte ho.
přestavením uvolňovací páky
1 nahoru uvolněte zámek obr. 46;
zvenku vozidla uchopte sklápěcí
střechu za přední okraj a zatlačte ji
směrem k přídi vozidla.
UPOZORNĚNÍ Pokud se elektricky
ovládané okno automaticky neotevře,
otevřete ho.
UPOZORNĚNÍ Pro rozložení sklápěcí
střechy zevnitř vozidla slouží její madla
2 obr. 47.
Posaďte se na sedadlo, chytněte za
madla 3 obr. 48 sklápěcí střechy a
zatlačte ji k čelnímu sklu. Ujistěte se,
zda západka 4 upevněná v ukotvení 5,
pomalu přestavte úchyt střechy a
zatlačte ho nahoru na zaklapnutí.
UPOZORNĚNÍ Jízdou se sklápěcí
střechou, která není řádně zajištěna, se
může střecha poškodit. Jestliže je na
uvolňovacím tlačítku zámku
obr. 49 vidět červená značka, sklápěcí
střecha není zajištěna. Po upevnění
sklápěcí střechy zkontrolujte, zda není
vidět červenou značku 6 (7 = zajištěná
poloha/8=nezajištěná poloha).
4504110102-126-001
4604110103-121-004
4704110103-L23-002
4804110103-L24-003
46
SEZNAMTE SE SE SVÝM VOZEM

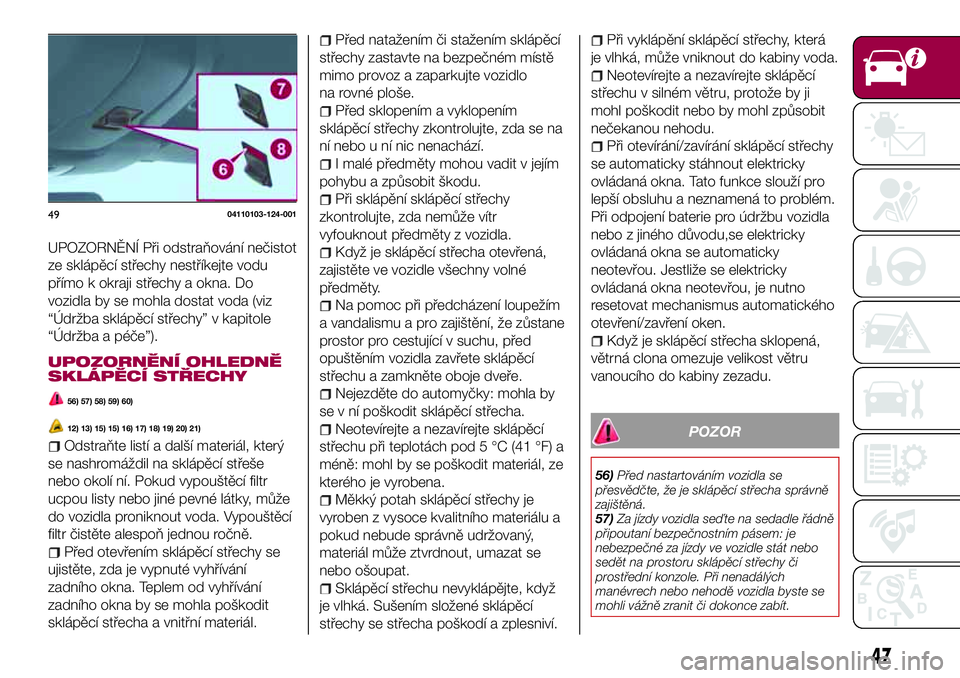

UPOZORNĚNÍ Při odstraňování nečistot
ze sklápěcí střechy nestříkejte vodu
přímo k okraji střechy a okna. Do
vozidla by se mohla dostat voda (viz
“Údržba sklápěcí střechy” v kapitole
“Údržba a péče”).
UPOZORNĚNÍ OHLEDNĚ
SKLÁPĚCÍ STŘECHY
56) 57) 58) 59) 60)
12) 13) 15) 15) 16) 17) 18) 19) 20) 21)
Odstraňte listí a další materiál, který
se nashromáždil na sklápěcí střeše
nebo okolí ní. Pokud vypouštěcí filtr
ucpou listy nebo jiné pevné látky, může
do vozidla proniknout voda. Vypouštěcí
filtr čistěte alespoň jednou ročně.
Před otevřením sklápěcí střechy se
ujistěte, zda je vypnuté vyhřívání
zadního okna. Teplem od vyhřívání
zadního okna by se mohla poškodit
sklápěcí střecha a vnitřní materiál.
Před natažením či stažením sklápěcí
střechy zastavte na bezpečném místě
mimo provoz a zaparkujte vozidlo
na rovné ploše.
Před sklopením a vyklopením
sklápěcí střechy zkontrolujte, zda se na
ní nebo u ní nic nenachází.
I malé předměty mohou vadit v jejím
pohybu a způsobit škodu.
Při sklápění sklápěcí střechy
zkontrolujte, zda nemůže vítr
vyfouknout předměty z vozidla.
Když je sklápěcí střecha otevřená,
zajistěte ve vozidle všechny volné
předměty.
Na pomoc při předcházení loupežím
a vandalismu a pro zajištění, že zůstane
prostor pro cestující v suchu, před
opuštěním vozidla zavřete sklápěcí
střechu a zamkněte oboje dveře.
Nejezděte do automyčky: mohla by
se v ní poškodit sklápěcí střecha.
Neotevírejte a nezavírejte sklápěcí
střechu při teplotách pod 5 °C (41 °F) a
méně: mohl by se poškodit materiál, ze
kterého je vyrobena.
Měkký potah sklápěcí střechy je
vyroben z vysoce kvalitního materiálu a
pokud nebude správně udržovaný,
materiál může ztvrdnout, umazat se
nebo ošoupat.
Sklápěcí střechu nevyklápějte, když
je vlhká. Sušením složené sklápěcí
střechy se střecha poškodí a zplesniví.
Při vyklápění sklápěcí střechy, která
je vlhká, může vniknout do kabiny voda.
Neotevírejte a nezavírejte sklápěcí
střechu v silném větru, protože by ji
mohl poškodit nebo by mohl způsobit
nečekanou nehodu.
Při otevírání/zavírání sklápěcí střechy
se automaticky stáhnout elektricky
ovládaná okna. Tato funkce slouží pro
lepší obsluhu a neznamená to problém.
Při odpojení baterie pro údržbu vozidla
nebo z jiného důvodu,se elektricky
ovládaná okna se automaticky
neotevřou. Jestliže se elektricky
ovládaná okna neotevřou, je nutno
resetovat mechanismus automatického
otevření/zavření oken.
Když je sklápěcí střecha sklopená,
větrná clona omezuje velikost větru
vanoucího do kabiny zezadu.
POZOR
56)Před nastartováním vozidla se
přesvědčte, že je sklápěcí střecha správně
zajištěná.
57)Za jízdy vozidla seďte na sedadle řádně
připoutaní bezpečnostním pásem: je
nebezpečné za jízdy ve vozidle stát nebo
sedět na prostoru sklápěcí střechy či
prostřední konzole. Při nenadálých
manévrech nebo nehodě vozidla byste se
mohli vážně zranit či dokonce zabít.
4904110103-124-001
47

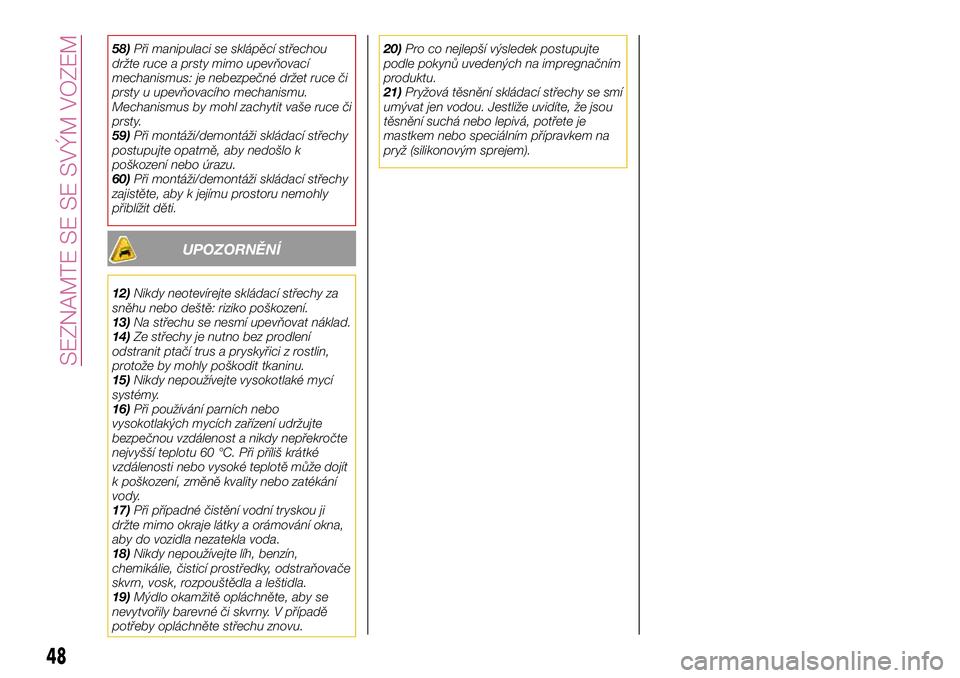

58)Při manipulaci se sklápěcí střechou
držte ruce a prsty mimo upevňovací
mechanismus: je nebezpečné držet ruce či
prsty u upevňovacího mechanismu.
Mechanismus by mohl zachytit vaše ruce či
prsty.
59)Při montáži/demontáži skládací střechy
postupujte opatrně, aby nedošlo k
poškození nebo úrazu.
60)Při montáži/demontáži skládací střechy
zajistěte, aby k jejímu prostoru nemohly
přiblížit děti.
UPOZORNĚNÍ
12)Nikdy neotevírejte skládací střechy za
sněhu nebo deště: riziko poškození.
13)Na střechu se nesmí upevňovat náklad.
14)Ze střechy je nutno bez prodlení
odstranit ptačí trus a pryskyřici z rostlin,
protože by mohly poškodit tkaninu.
15)Nikdy nepoužívejte vysokotlaké mycí
systémy.
16)Při používání parních nebo
vysokotlakých mycích zařízení udržujte
bezpečnou vzdálenost a nikdy nepřekročte
nejvyšší teplotu 60 °C. Při příliš krátké
vzdálenosti nebo vysoké teplotě může dojít
k poškození, změně kvality nebo zatékání
vody.
17)Při případné čistění vodní tryskou ji
držte mimo okraje látky a orámování okna,
aby do vozidla nezatekla voda.
18)Nikdy nepoužívejte líh, benzín,
chemikálie, čisticí prostředky, odstraňovače
skvrn, vosk, rozpouštědla a leštidla.
19)Mýdlo okamžitě opláchněte, aby se
nevytvořily barevné či skvrny. V případě
potřeby opláchněte střechu znovu.20)Pro co nejlepší výsledek postupujte
podle pokynů uvedených na impregnačním
produktu.
21)Pryžová těsnění skládací střechy se smí
umývat jen vodou. Jestliže uvidíte, že jsou
těsnění suchá nebo lepivá, potřete je
mastkem nebo speciálním přípravkem na
pryž (silikonovým sprejem).
48
SEZNAMTE SE SE SVÝM VOZEM
