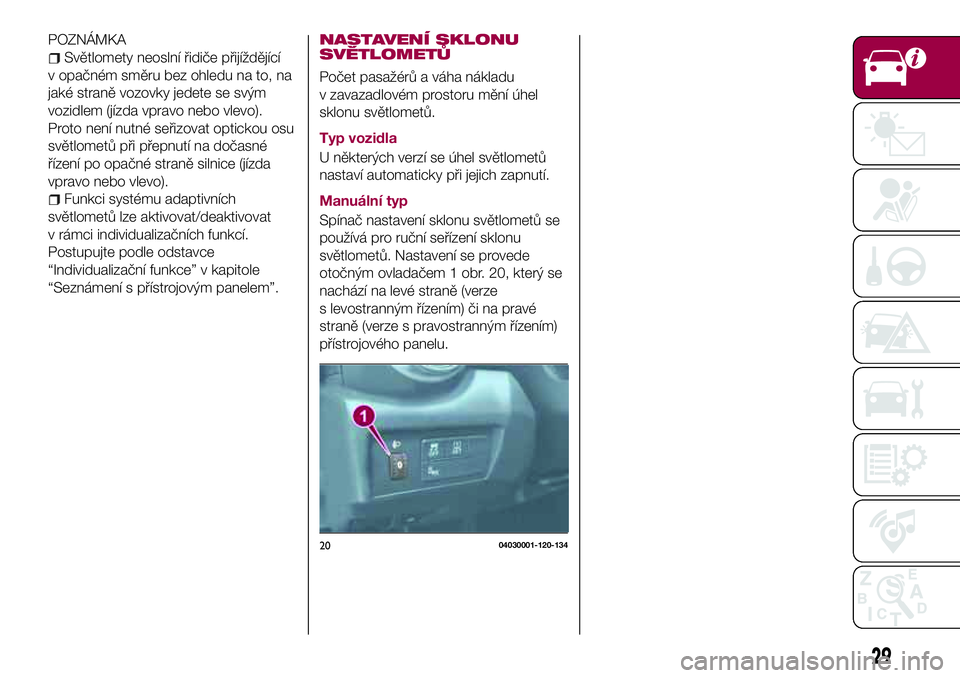

POZNÁMKA
Světlomety neoslní řidiče přijíždějící
v opačném směru bez ohledu na to, na
jaké straně vozovky jedete se svým
vozidlem (jízda vpravo nebo vlevo).
Proto není nutné seřizovat optickou osu
světlometů při přepnutí na dočasné
řízení po opačné straně silnice (jízda
vpravo nebo vlevo).
Funkci systému adaptivních
světlometů lze aktivovat/deaktivovat
v rámci individualizačních funkcí.
Postupujte podle odstavce
“Individualizační funkce” v kapitole
“Seznámení s přístrojovým panelem”.
NASTAVENÍ SKLONU
SVĚTLOMETŮ
Počet pasažérů a váha nákladu
v zavazadlovém prostoru mění úhel
sklonu světlometů.
Typ vozidla
U některých verzí se úhel světlometů
nastaví automaticky při jejich zapnutí.
Manuální typ
Spínač nastavení sklonu světlometů se
používá pro ruční seřízení sklonu
světlometů. Nastavení se provede
otočným ovladačem 1 obr. 20, který se
nachází na levé straně (verze
s levostranným řízením) či na pravé
straně (verze s pravostranným řízením)
přístrojového panelu.
2004030001-120-134
29

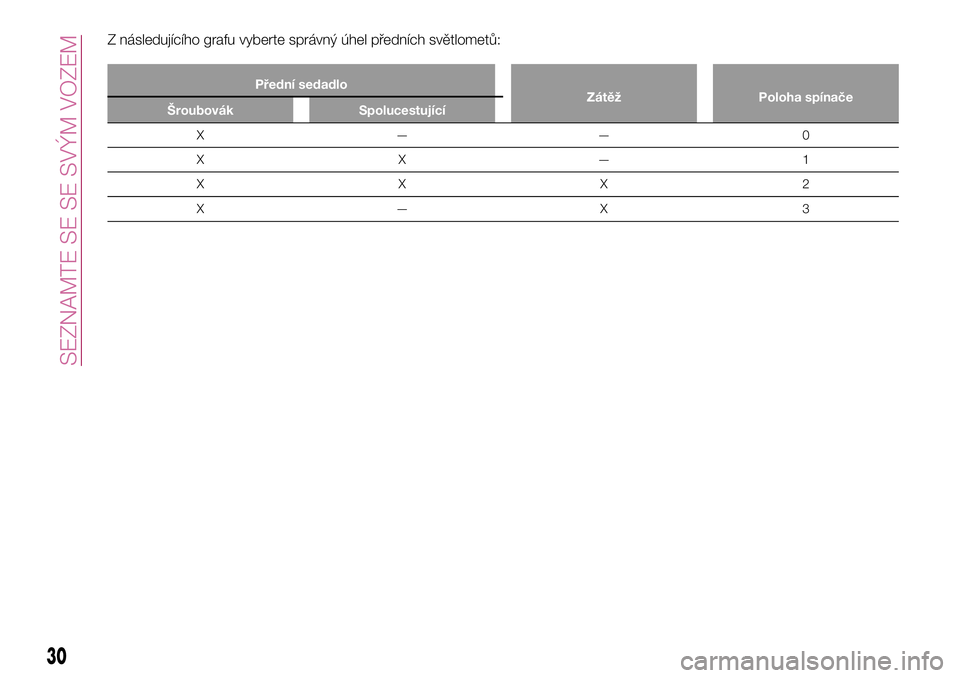

Z následujícího grafu vyberte správný úhel předních světlometů:
Přední sedadlo
Zátěž Poloha spínače
Šroubovák Spolucestující
X——0
XX—1
XXX2
X—X 3
30
SEZNAMTE SE SE SVÝM VOZEM

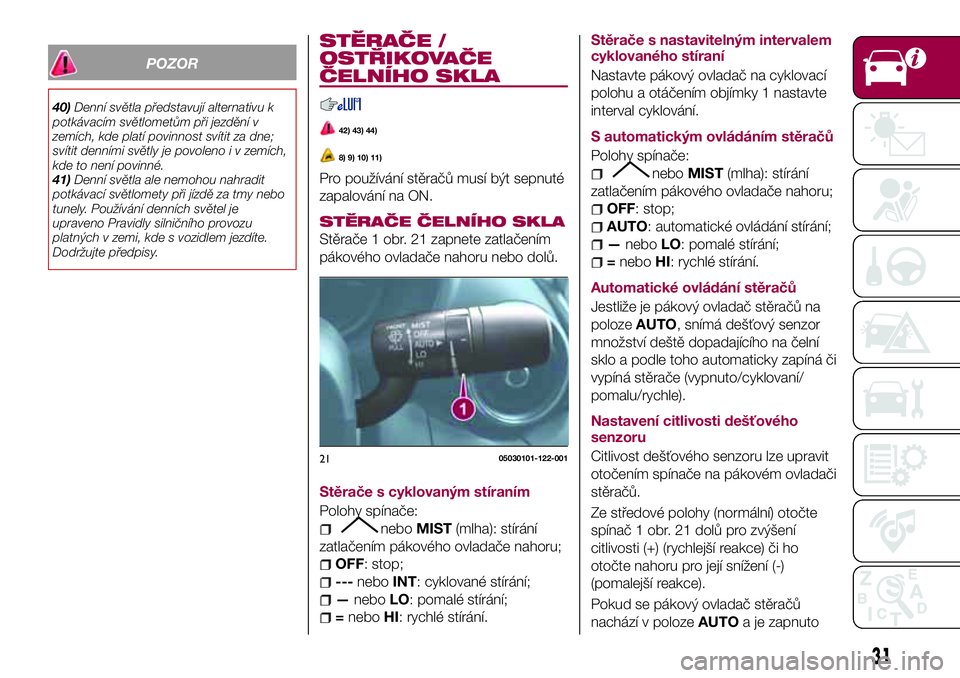

POZOR
40)Denní světla představují alternativu k
potkávacím světlometům při jezdění v
zemích, kde platí povinnost svítit za dne;
svítit denními světly je povoleno i v zemích,
kde to není povinné.
41)Denní světla ale nemohou nahradit
potkávací světlomety při jízdě za tmy nebo
tunely. Používání denních světel je
upraveno Pravidly silničního provozu
platných v zemi, kde s vozidlem jezdíte.
Dodržujte předpisy.
STĚRAČE /
OSTŘIKOVAČE
ČELNÍHO SKLA
42) 43) 44)
8) 9) 10) 11)
Pro používání stěračů musí být sepnuté
zapalování na ON.
STĚRAČE ČELNÍHO SKLA
Stěrače 1 obr. 21 zapnete zatlačením
pákového ovladače nahoru nebo dolů.
Stěrače s cyklovaným stíraním
Polohy spínače:
neboMIST(mlha): stírání
zatlačením pákového ovladače nahoru;
OFF: stop;
---neboINT: cyklované stírání;
—neboLO: pomalé stírání;
=neboHI: rychlé stírání.Stěrače s nastavitelným intervalem
cyklovaného stíraní
Nastavte pákový ovladač na cyklovací
polohu a otáčením objímky 1 nastavte
interval cyklování.
S automatickým ovládáním stěračů
Polohy spínače:
neboMIST(mlha): stírání
zatlačením pákového ovladače nahoru;
OFF: stop;
AUTO: automatické ovládání stírání;
—neboLO: pomalé stírání;
=neboHI: rychlé stírání.
Automatické ovládání stěračů
Jestliže je pákový ovladač stěračů na
polozeAUTO, snímá dešťový senzor
množství deště dopadajícího na čelní
sklo a podle toho automaticky zapíná či
vypíná stěrače (vypnuto/cyklovaní/
pomalu/rychle).
Nastavení citlivosti dešťového
senzoru
Citlivost dešťového senzoru lze upravit
otočením spínače na pákovém ovladači
stěračů.
Ze středové polohy (normální) otočte
spínač 1 obr. 21 dolů pro zvýšení
citlivosti (+) (rychlejší reakce) či ho
otočte nahoru pro její snížení (-)
(pomalejší reakce).
Pokud se pákový ovladač stěračů
nachází v polozeAUTOa je zapnuto
2105030101-122-001
31

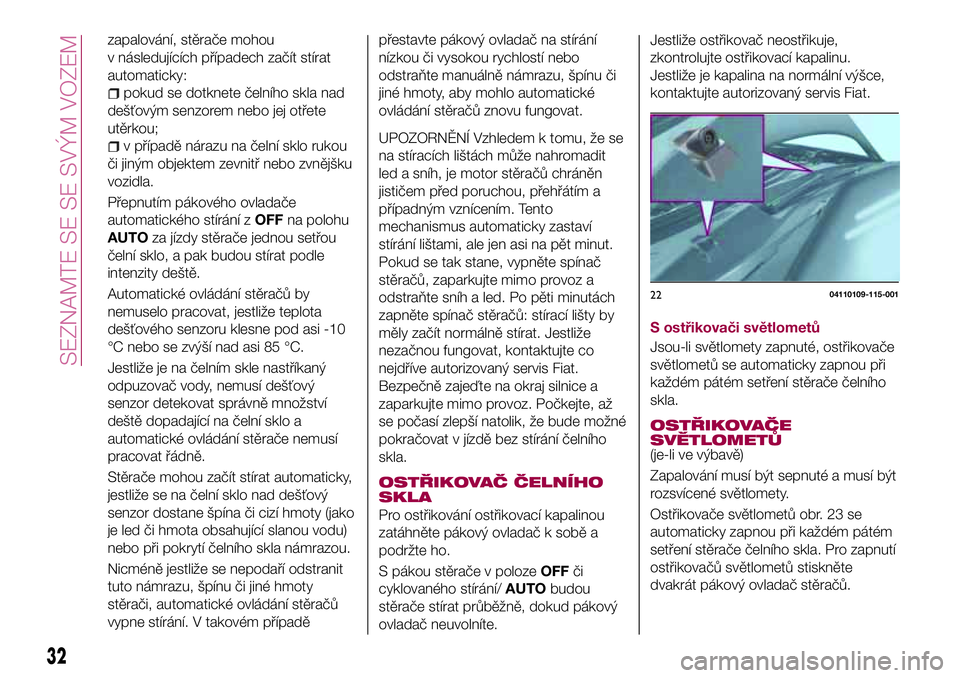

zapalování, stěrače mohou
v následujících případech začít stírat
automaticky:
pokud se dotknete čelního skla nad
dešťovým senzorem nebo jej otřete
utěrkou;
v případě nárazu na čelní sklo rukou
či jiným objektem zevnitř nebo zvnějšku
vozidla.
Přepnutím pákového ovladače
automatického stírání zOFFna polohu
AUTOza jízdy stěrače jednou setřou
čelní sklo, a pak budou stírat podle
intenzity deště.
Automatické ovládání stěračů by
nemuselo pracovat, jestliže teplota
dešťového senzoru klesne pod asi -10
°C nebo se zvýší nad asi 85 °C.
Jestliže je na čelním skle nastříkaný
odpuzovač vody, nemusí dešťový
senzor detekovat správně množství
deště dopadající na čelní sklo a
automatické ovládání stěrače nemusí
pracovat řádně.
Stěrače mohou začít stírat automaticky,
jestliže se na čelní sklo nad dešťový
senzor dostane špína či cizí hmoty (jako
je led či hmota obsahující slanou vodu)
nebo při pokrytí čelního skla námrazou.
Nicméně jestliže se nepodaří odstranit
tuto námrazu, špínu či jiné hmoty
stěrači, automatické ovládání stěračů
vypne stírání. V takovém případěpřestavte pákový ovladač na stírání
nízkou či vysokou rychlostí nebo
odstraňte manuálně námrazu, špínu či
jiné hmoty, aby mohlo automatické
ovládání stěračů znovu fungovat.UPOZORNĚNÍ Vzhledem k tomu, že se
na stíracích lištách může nahromadit
led a sníh, je motor stěračů chráněn
jističem před poruchou, přehřátím a
případným vznícením. Tento
mechanismus automaticky zastaví
stírání lištami, ale jen asi na pět minut.
Pokud se tak stane, vypněte spínač
stěračů, zaparkujte mimo provoz a
odstraňte sníh a led. Po pěti minutách
zapněte spínač stěračů: stírací lišty by
měly začít normálně stírat. Jestliže
nezačnou fungovat, kontaktujte co
nejdříve autorizovaný servis Fiat.
Bezpečně zajeďte na okraj silnice a
zaparkujte mimo provoz. Počkejte, až
se počasí zlepší natolik, že bude možné
pokračovat v jízdě bez stírání čelního
skla.
OSTŘIKOVAČ ČELNÍHO
SKLA
Pro ostřikování ostřikovací kapalinou
zatáhněte pákový ovladač k sobě a
podržte ho.
S pákou stěrače v polozeOFFči
cyklovaného stírání/AUTObudou
stěrače stírat průběžně, dokud pákový
ovladač neuvolníte.Jestliže ostřikovač neostřikuje,
zkontrolujte ostřikovací kapalinu.
Jestliže je kapalina na normální výšce,
kontaktujte autorizovaný servis Fiat.
S ostřikovači světlometů
Jsou-li světlomety zapnuté, ostřikovače
světlometů se automaticky zapnou při
každém pátém setření stěrače čelního
skla.
OSTŘIKOVAČE
SVĚTLOMETŮ
(je-li ve výbavě)
Zapalování musí být sepnuté a musí být
rozsvícené světlomety.
Ostřikovače světlometů obr. 23 se
automaticky zapnou při každém pátém
setření stěrače čelního skla. Pro zapnutí
ostřikovačů světlometů stiskněte
dvakrát pákový ovladač stěračů.
2204110109-115-001
32
SEZNAMTE SE SE SVÝM VOZEM

POZOR
42)Do nádržky kapaliny do ostřikovačů
doplňujte pouze vhodnou kapalinu
do ostřikovačů nebo běžnou vodu. Použití
nemrznoucí kapaliny do chladiče jako
kapaliny do ostřikovačů je nebezpečné. Při
rozstříknutí na čelní sklo tato kapalina okno
znečistí, omezí výhled a mohlo by dojít
k nehodě.
43)Při teplotách pod nula stupňů
používejte do nádržky ostřikovačů
nemrznoucí směs. Používáním ostřikovací
kapaliny bez přidání nemrznoucí směsi při
teplotách pod nulu je nebezpečné, protože
kapalina by mohla na okně zamrzat a
zablokovat vám výhled, což může zapříčinit
dopravní nehodu. Před ostřikováním
ostřikovací kapalinou zahřejte sklo
rozmrazovačem na dostatečnou teplotu.
44)Před čistěním skla zkontrolujte, zda je
zařízení vypnuto.
UPOZORNĚNÍ
8)Nepoužívejte stěrače pro odstranění
nánosů sněhu nebo ledu z čelního skla. V
takovém případě by mohl být stěrač
vystaven nadměrnému namáhání a mohl by
zasáhnout vypínač motoru přerušením
stírání na několik minut. Jestliže nezačnou
stěrače řádně fungovat i po opětném
nastartování vozidla, kontaktujte
autorizovaný servis Fiat.
9)Nespouštějte stěrače, pokud jsou
z čelního skla zvednuty stírací lišty.
10)Neaktivujte dešťový senzor při umývání
vozidla v automatické automyčce.
11)Jestliže je na čelním skle led, ujistěte se,
že je zařízení řádně odpojeno.
OVLÁDACÍ SYSTÉM
KLIMATIZACE
DOPORUČENÍ OHLEDNĚ
POUŽÍVÁNÍ
2)
Klimatizaci zapínejte jen s motorem v
chodu.
Na ochranu baterie před vybitím
nenechávejte ventilátor zapnutý po
dlouhou dobu se sepnutým
zapalováním a vypnutým motorem.
Pro lepší účinnost systému očistěte
kapotu a přívody vzduchu za mřížkou
od listí, sněhu a ledu.
Používejte klimatizaci pro odmlžení
oken a vysušení vzduchu.
Recirkulační režim používejte při jízdě v
tunelu nebo v dopravní zácpě nebo
když chcete vypnout přívod vzduchu
zvenku pro rychlejší ochlazení vzduchu
v kabině.
2304110102-L37-007
33

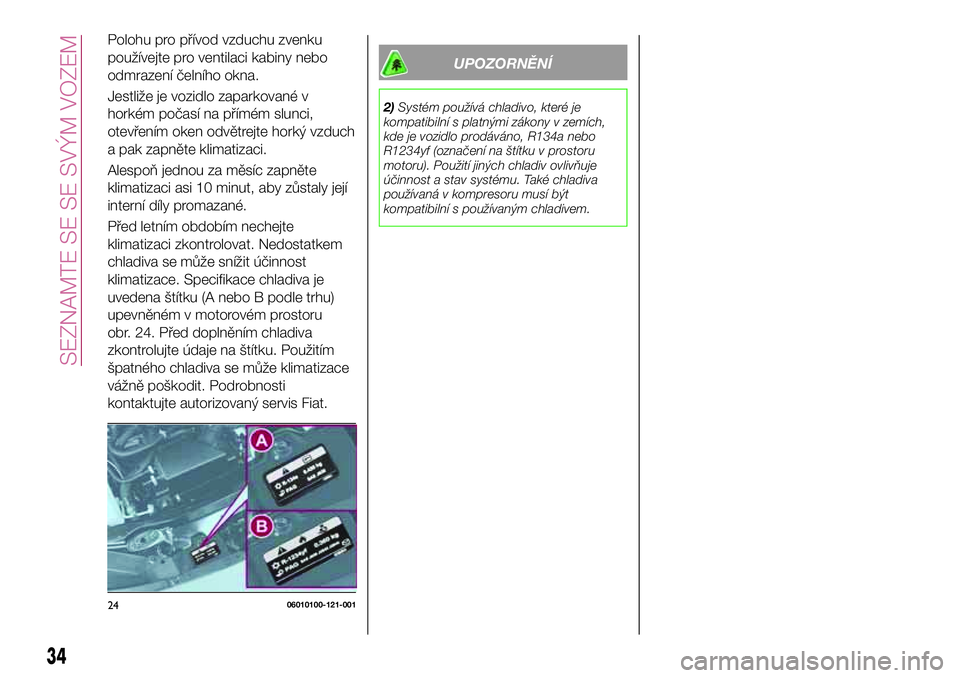

Polohu pro přívod vzduchu zvenku
používejte pro ventilaci kabiny nebo
odmrazení čelního okna.
Jestliže je vozidlo zaparkované v
horkém počasí na přímém slunci,
otevřením oken odvětrejte horký vzduch
a pak zapněte klimatizaci.
Alespoň jednou za měsíc zapněte
klimatizaci asi 10 minut, aby zůstaly její
interní díly promazané.
Před letním obdobím nechejte
klimatizaci zkontrolovat. Nedostatkem
chladiva se může snížit účinnost
klimatizace. Specifikace chladiva je
uvedena štítku (A nebo B podle trhu)
upevněném v motorovém prostoru
obr. 24. Před doplněním chladiva
zkontrolujte údaje na štítku. Použitím
špatného chladiva se může klimatizace
vážně poškodit. Podrobnosti
kontaktujte autorizovaný servis Fiat.
UPOZORNĚNÍ
2)Systém používá chladivo, které je
kompatibilní s platnými zákony v zemích,
kde je vozidlo prodáváno, R134a nebo
R1234yf (označení na štítku v prostoru
motoru). Použití jiných chladiv ovlivňuje
účinnost a stav systému. Také chladiva
používaná v kompresoru musí být
kompatibilní s používaným chladivem.
2406010100-121-001
34
SEZNAMTE SE SE SVÝM VOZEM

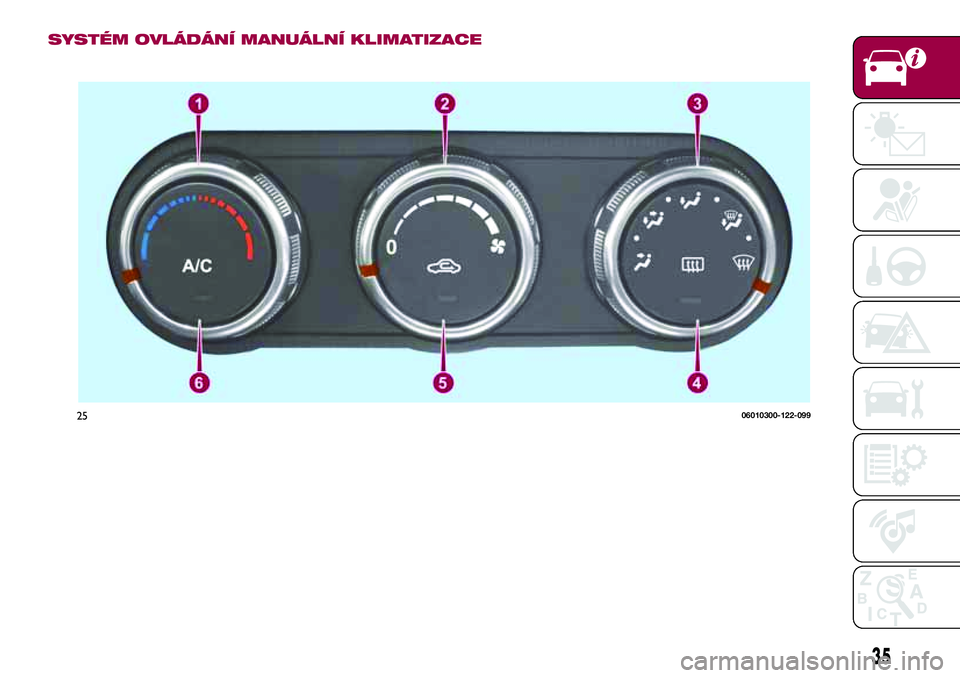

SYSTÉM OVLÁDÁNÍ MANUÁLNÍ KLIMATIZACE
2506010300-122-099
35

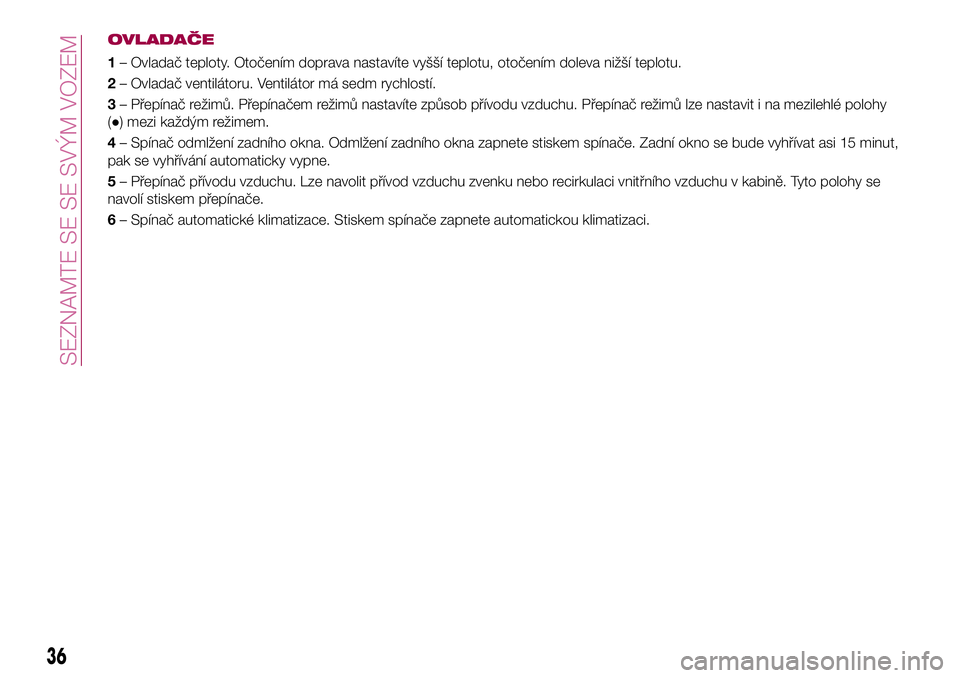

OVLADAČE
1– Ovladač teploty. Otočením doprava nastavíte vyšší teplotu, otočením doleva nižší teplotu.
2– Ovladač ventilátoru. Ventilátor má sedm rychlostí.
3– Přepínač režimů. Přepínačem režimů nastavíte způsob přívodu vzduchu. Přepínač režimů lze nastavit i na mezilehlé polohy
(●) mezi každým režimem.
4– Spínač odmlžení zadního okna. Odmlžení zadního okna zapnete stiskem spínače. Zadní okno se bude vyhřívat asi 15 minut,
pak se vyhřívání automaticky vypne.
5– Přepínač přívodu vzduchu. Lze navolit přívod vzduchu zvenku nebo recirkulaci vnitřního vzduchu v kabině. Tyto polohy se
navolí stiskem přepínače.
6– Spínač automatické klimatizace. Stiskem spínače zapnete automatickou klimatizaci.
36
SEZNAMTE SE SE SVÝM VOZEM

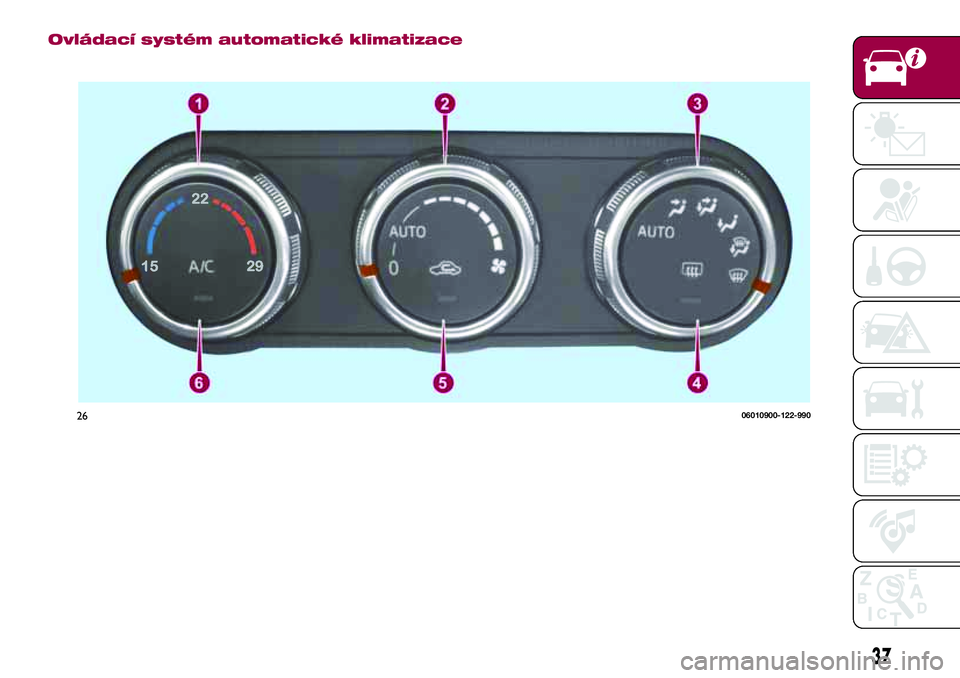

Ovládací systém automatické klimatizace
2606010900-122-990
37

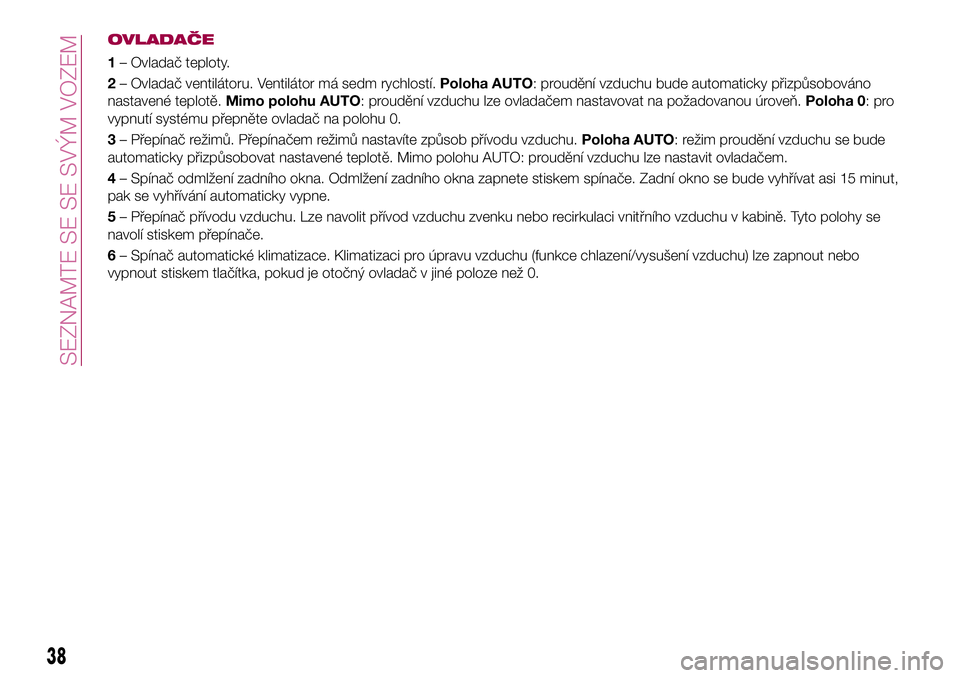

OVLADAČE
1– Ovladač teploty.
2– Ovladač ventilátoru. Ventilátor má sedm rychlostí.Poloha AUTO: proudění vzduchu bude automaticky přizpůsobováno
nastavené teplotě.Mimo polohu AUTO: proudění vzduchu lze ovladačem nastavovat na požadovanou úroveň.Poloha 0:pro
vypnutí systému přepněte ovladač na polohu 0.
3– Přepínač režimů. Přepínačem režimů nastavíte způsob přívodu vzduchu.Poloha AUTO: režim proudění vzduchu se bude
automaticky přizpůsobovat nastavené teplotě. Mimo polohu AUTO: proudění vzduchu lze nastavit ovladačem.
4– Spínač odmlžení zadního okna. Odmlžení zadního okna zapnete stiskem spínače. Zadní okno se bude vyhřívat asi 15 minut,
pak se vyhřívání automaticky vypne.
5– Přepínač přívodu vzduchu. Lze navolit přívod vzduchu zvenku nebo recirkulaci vnitřního vzduchu v kabině. Tyto polohy se
navolí stiskem přepínače.
6– Spínač automatické klimatizace. Klimatizaci pro úpravu vzduchu (funkce chlazení/vysušení vzduchu) lze zapnout nebo
vypnout stiskem tlačítka, pokud je otočný ovladač v jiné poloze než 0.
38
