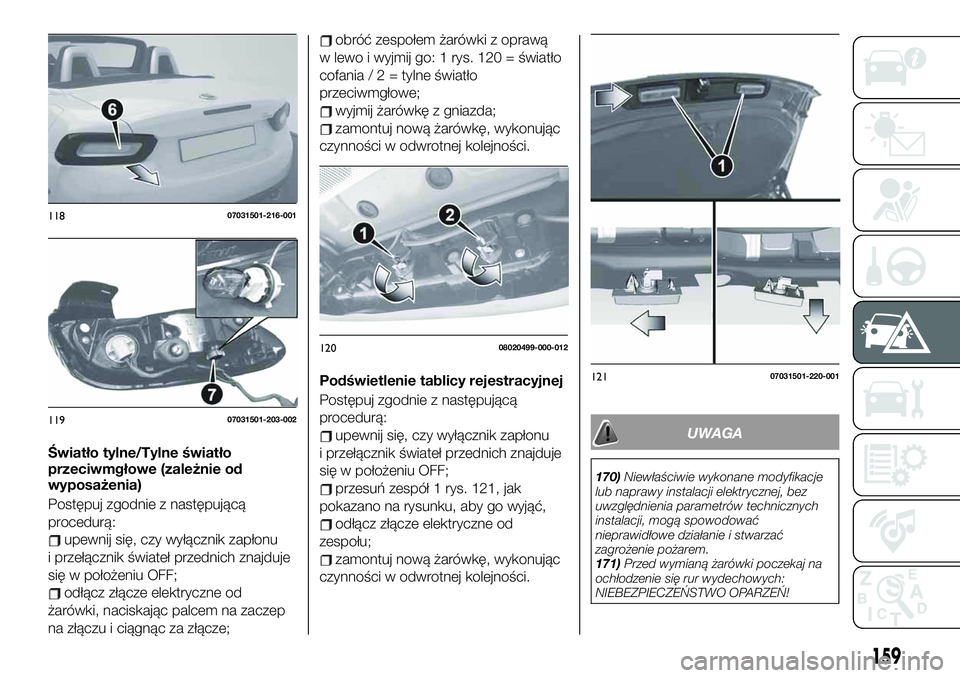

Światło tylne/Tylne światło
przeciwmgłowe (zależnie od
wyposażenia)
Postępuj zgodnie z następującą
procedurą:
upewnij się, czy wyłącznik zapłonu
i przełącznik świateł przednich znajduje
się w położeniu OFF;
odłącz złącze elektryczne od
żarówki, naciskając palcem na zaczep
na złączu i ciągnąc za złącze;
obróć zespołem żarówki z oprawą
w lewo i wyjmij go: 1 rys. 120 = światło
cofania/2=tylne światło
przeciwmgłowe;
wyjmij żarówkę z gniazda;
zamontuj nową żarówkę, wykonując
czynności w odwrotnej kolejności.
Podświetlenie tablicy rejestracyjnej
Postępuj zgodnie z następującą
procedurą:
upewnij się, czy wyłącznik zapłonu
i przełącznik świateł przednich znajduje
się w położeniu OFF;
przesuń zespół 1 rys. 121, jak
pokazano na rysunku, aby go wyjąć,
odłącz złącze elektryczne od
zespołu;
zamontuj nową żarówkę, wykonując
czynności w odwrotnej kolejności.
UWAGA
170)Niewłaściwie wykonane modyfikacje
lub naprawy instalacji elektrycznej, bez
uwzględnienia parametrów technicznych
instalacji, mogą spowodować
nieprawidłowe działanie i stwarzać
zagrożenie pożarem.
171)Przed wymianą żarówki poczekaj na
ochłodzenie się rur wydechowych:
NIEBEZPIECZEŃSTWO OPARZEŃ!
11807031501-216-001
11907031501-203-002
12008020499-000-012
12107031501-220-001
159

172)Żarówki halogenowe zawierają gaz
pod ciśnieniem. W razie pęknięcia bańki
żarówki kawałki szkła mogą zostać z dużą
siłą odrzucone.
173)Wymieniaj żarówki wyłącznie przy
wyłączonym silniku. Upewnij się także, że
silnik jest zimny, aby uniknąć ryzyka
oparzeń.
174)Żarówkę należy wymieniać wyłącznie
przy wyłączonym silniku, kiedy samochód
znajduje się w bezpiecznym miejscu, które
nie stanowi zagrożenia dla ruchu
drogowego i umożliwia bezpieczną
wymianę żarówki (patrz sekcja
„Parkowanie” w rozdziale „Uruchamianie
i jazda”). Upewnij się także, że silnik jest
zimny, aby uniknąć ryzyka oparzeń.
OSTRZEŻENIE
30)W miarę możliwości zaleca się wymianę
żarówek w ASO marki Fiat. Prawidłowe
działanie i ustawienie świateł zewnętrznych
jest niezbędne, aby podróżować
bezpiecznie i zgodnie z przepisami.
31)Żarówki halogenowe należy trzymać
wyłącznie za ich część metalową.
Dotykanie palcami szklanej bańki żarówki
może ograniczyć intensywność
emitowanego światła, a nawet ograniczyć
trwałość żarówki. W razie przypadkowego
dotknięcia bańki przetrzyj ją szmatką
zwilżoną alkoholem i pozostaw do
wyschnięcia.
WYMIANA
BEZPIECZNIKÓW
INFORMACJE OGÓLNE
175) 176) 177) 178) 179)
32) 33)
Umiejscowienie bezpieczników
Bezpieczniki pogrupowane są w dwóch
skrzynkach bezpieczników
znajdujących się po lewej stronie
samochodu oraz w komorze silnika.

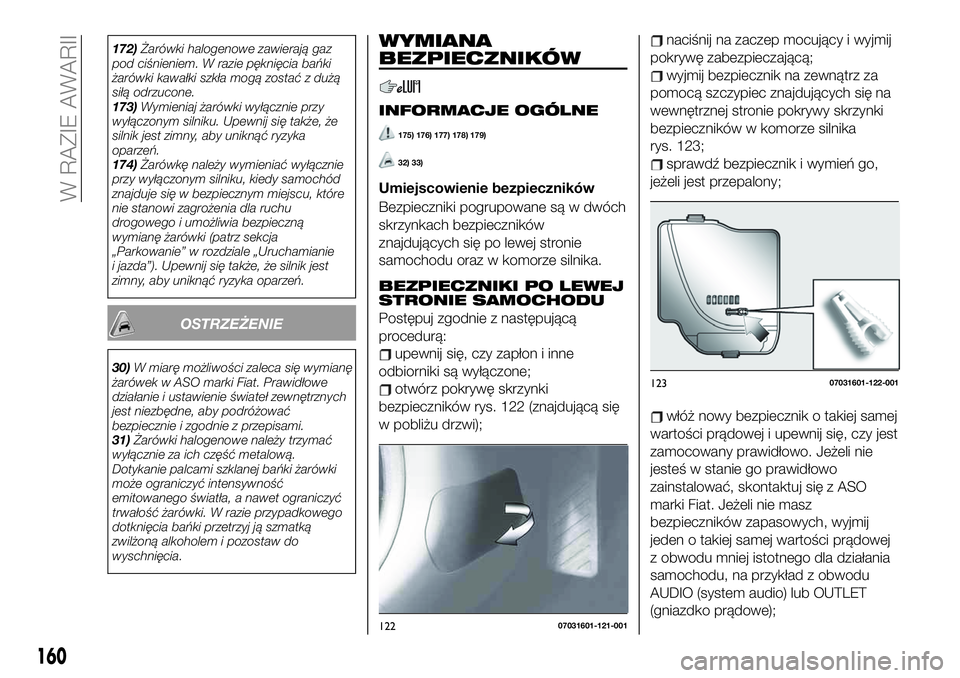

BEZPIECZNIKI PO LEWEJ
STRONIE SAMOCHODU
Postępuj zgodnie z następującą
procedurą:
upewnij się, czy zapłon i inne
odbiorniki są wyłączone;
otwórz pokrywę skrzynki
bezpieczników rys. 122 (znajdującą się
w pobliżu drzwi);
naciśnij na zaczep mocujący i wyjmij
pokrywę zabezpieczającą;
wyjmij bezpiecznik na zewnątrz za
pomocą szczypiec znajdujących się na
wewnętrznej stronie pokrywy skrzynki
bezpieczników w komorze silnika
rys. 123;
sprawdź bezpiecznik i wymień go,
jeżeli jest przepalony;
włóż nowy bezpiecznik o takiej samej
wartości prądowej i upewnij się, czy jest
zamocowany prawidłowo. Jeżeli nie
jesteś w stanie go prawidłowo
zainstalować, skontaktuj się z ASO
marki Fiat. Jeżeli nie masz
bezpieczników zapasowych, wyjmij
jeden o takiej samej wartości prądowej
z obwodu mniej istotnego dla działania
samochodu, na przykład z obwodu
AUDIO (system audio) lub OUTLET
(gniazdko prądowe);
12207031601-121-001
12307031601-122-001
160
W RAZIE AWARII

zamontuj pokrywę ponownie
i sprawdź poprawność jej
zamontowania.
OSTRZEŻENIE Zawsze wymieniaj
bezpiecznik na oryginalny bezpiecznik
FCA lub inny o takiej samej wartości
prądowej. W przeciwnym razie można
uszkodzić obwód elektryczny.

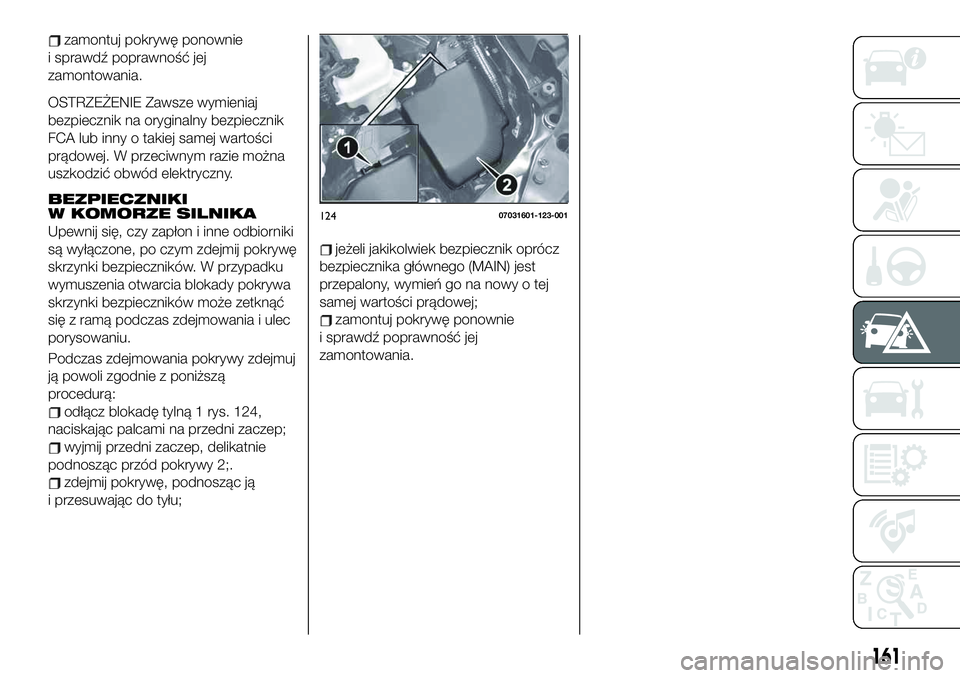

BEZPIECZNIKI
W KOMORZE SILNIKA
Upewnij się, czy zapłon i inne odbiorniki
są wyłączone, po czym zdejmij pokrywę
skrzynki bezpieczników. W przypadku
wymuszenia otwarcia blokady pokrywa
skrzynki bezpieczników może zetknąć
się z ramą podczas zdejmowania i ulec
porysowaniu.
Podczas zdejmowania pokrywy zdejmuj
ją powoli zgodnie z poniższą
procedurą:
odłącz blokadę tylną 1 rys. 124,
naciskając palcami na przedni zaczep;
wyjmij przedni zaczep, delikatnie
podnosząc przód pokrywy 2;.
zdejmij pokrywę, podnosząc ją
i przesuwając do tyłu;
jeżeli jakikolwiek bezpiecznik oprócz
bezpiecznika głównego (MAIN) jest
przepalony, wymień go na nowy o tej
samej wartości prądowej;
zamontuj pokrywę ponownie
i sprawdź poprawność jej
zamontowania.
12407031601-123-001
161

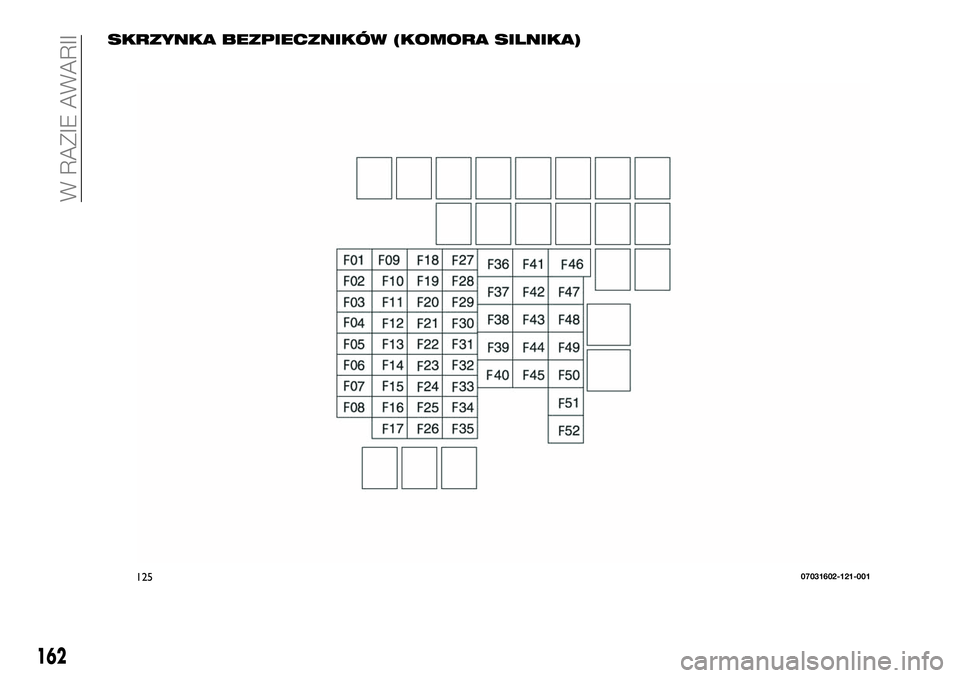

SKRZYNKA BEZPIECZNIKÓW (KOMORA SILNIKA)
12507031602-121-001
162
W RAZIE AWARII

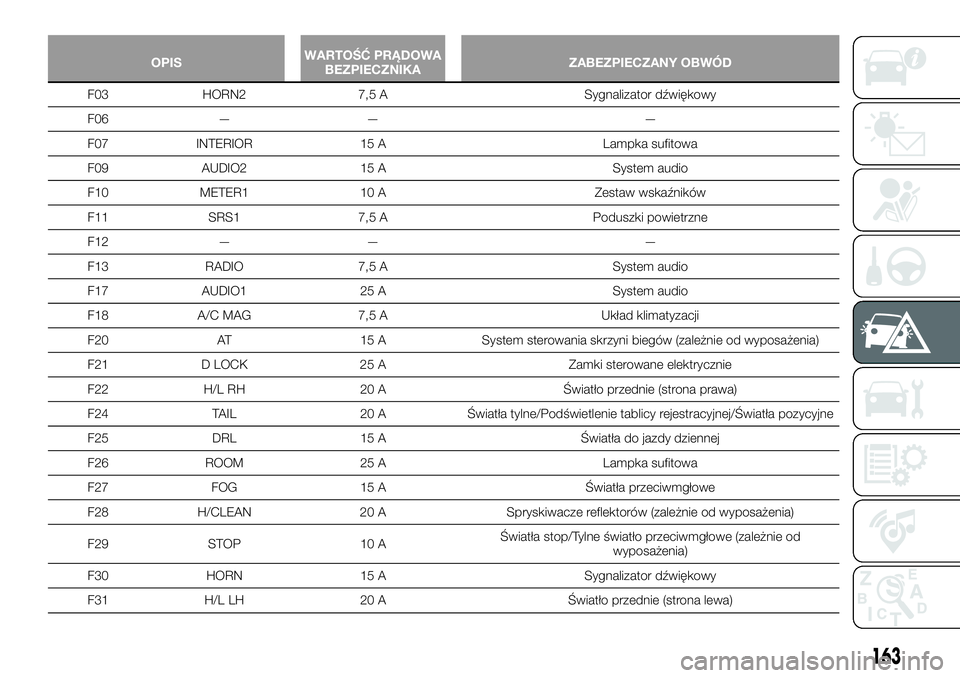

OPISWARTOŚĆ PRĄDOWA
BEZPIECZNIKAZABEZPIECZANY OBWÓD
F03 HORN2 7,5 A Sygnalizator dźwiękowy
F06 — — —
F07 INTERIOR 15 A Lampka sufitowa
F09 AUDIO2 15 A System audio
F10 METER1 10 A Zestaw wskaźników
F11 SRS1 7,5 A Poduszki powietrzne
F12 — — —
F13 RADIO 7,5 A System audio
F17 AUDIO1 25 A System audio
F18 A/C MAG 7,5 A Układ klimatyzacji
F20 AT 15 A System sterowania skrzyni biegów (zależnie od wyposażenia)
F21 D LOCK 25 A Zamki sterowane elektrycznie
F22 H/L RH 20 A Światło przednie (strona prawa)
F24 TAIL 20 A Światła tylne/Podświetlenie tablicy rejestracyjnej/Światła pozycyjne
F25 DRL 15 A Światła do jazdy dziennej
F26 ROOM 25 A Lampka sufitowa
F27 FOG 15 A Światła przeciwmgłowe
F28 H/CLEAN 20 A Spryskiwacze reflektorów (zależnie od wyposażenia)
F29 STOP 10 AŚwiatła stop/Tylne światło przeciwmgłowe (zależnie od
wyposażenia)
F30 HORN 15 A Sygnalizator dźwiękowy
F31 H/L LH 20 A Światło przednie (strona lewa)
163

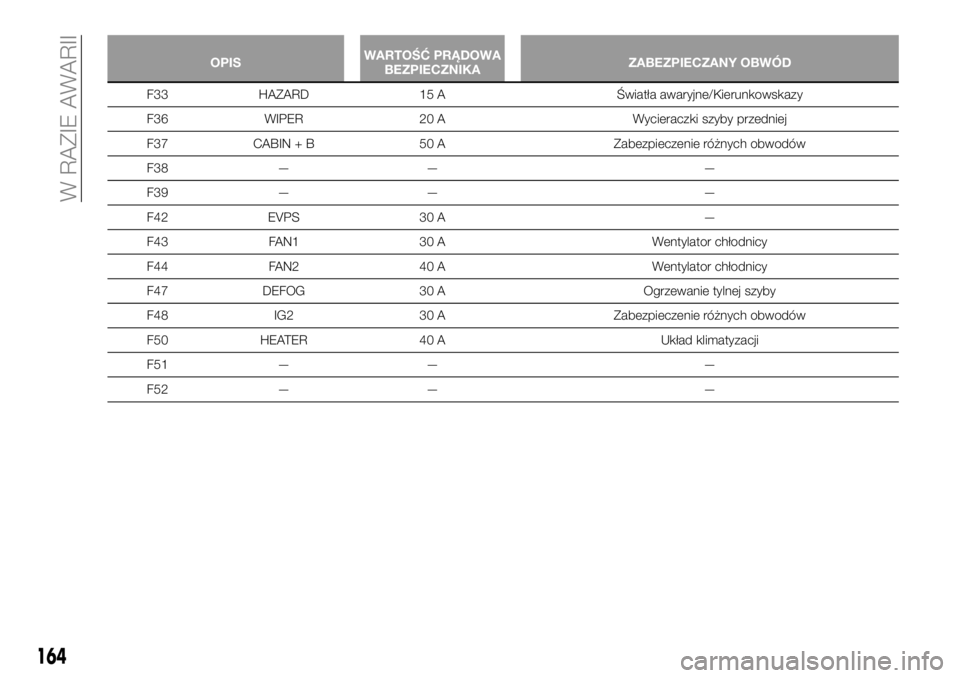

OPISWARTOŚĆ PRĄDOWA
BEZPIECZNIKAZABEZPIECZANY OBWÓD
F33 HAZARD 15 A Światła awaryjne/Kierunkowskazy
F36 WIPER 20 A Wycieraczki szyby przedniej
F37 CABIN + B 50 A Zabezpieczenie różnych obwodów
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 A Wentylator chłodnicy
F44 FAN2 40 A Wentylator chłodnicy
F47 DEFOG 30 A Ogrzewanie tylnej szyby
F48 IG2 30 A Zabezpieczenie różnych obwodów
F50 HEATER 40 A Układ klimatyzacji
F51 — — —
F52 — — —
164
W RAZIE AWARII

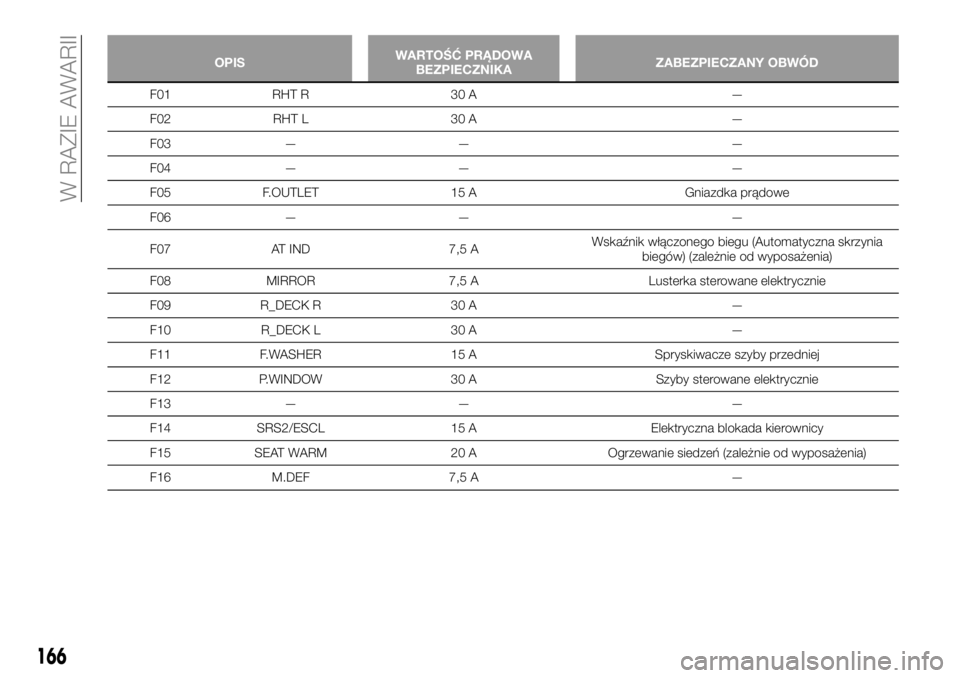

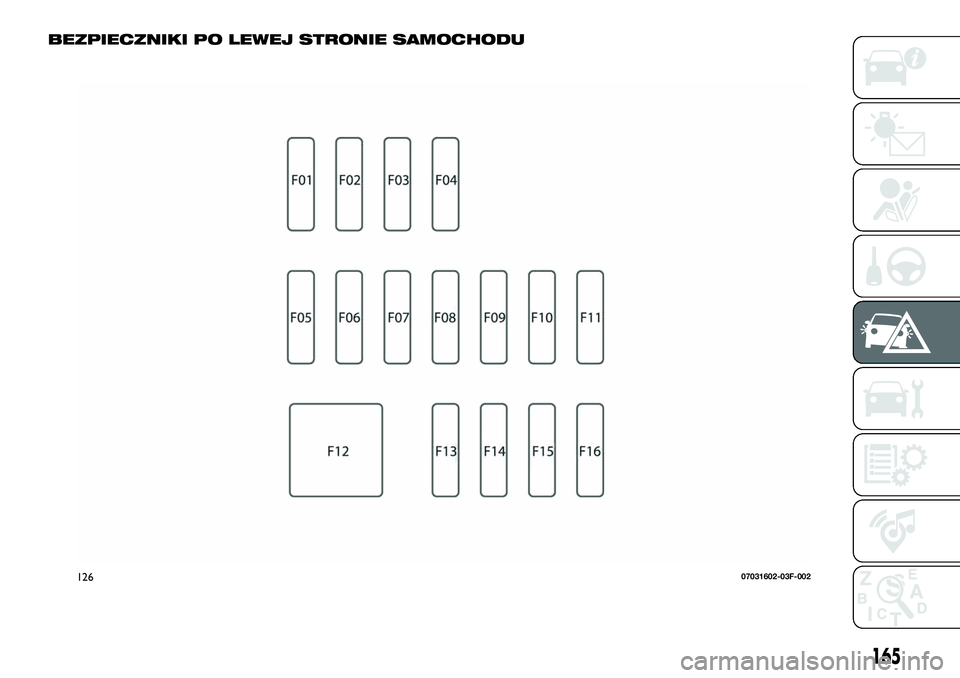

BEZPIECZNIKI PO LEWEJ STRONIE SAMOCHODU
12607031602-03F-002
165

OPISWARTOŚĆ PRĄDOWA
BEZPIECZNIKAZABEZPIECZANY OBWÓD
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 — — —
F04 — — —
F05 F.OUTLET 15 A Gniazdka prądowe
F06 — — —
F07 AT IND 7,5 AWskaźnik włączonego biegu (Automatyczna skrzynia
biegów) (zależnie od wyposażenia)
F08 MIRROR 7,5 A Lusterka sterowane elektrycznie
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 F.WASHER 15 A Spryskiwacze szyby przedniej
F12 P.WINDOW 30 A Szyby sterowane elektrycznie
F13 — — —
F14 SRS2/ESCL 15 A Elektryczna blokada kierownicy
F15 SEAT WARM 20 A Ogrzewanie siedzeń (zależnie od wyposażenia)
F16 M.DEF 7,5 A —
166
W RAZIE AWARII

UWAGA
175)W razie przepalenia się bezpiecznika
skontaktuj się z ASO marki Fiat.
176)Nie należy zamieniać w żadnym
wypadku bezpiecznika na inny o wyższej
wartości prądowej; NIEBEZPIECZEŃSTWO
POŻARU.
177)W razie przepalenia się bezpiecznika
głównego zabezpieczającego układ
odpowiedzialny za bezpieczeństwo
(poduszki powietrzne, hamulce), układ
napędowy (silnik, skrzynia biegów) czy
układ kierowniczy skontaktuj się z ASO
marki Fiat.
178)Nie wykonuj samodzielnie wymiany
bezpiecznika głównego ani bezpiecznika
zwłocznego typu multiplex. Skontaktuj się
z ASO marki Fiat w celu dokonania
wymiany. Samodzielna wymiana tego typu
bezpieczników zagraża bezpieczeństwu,
ponieważ są to bezpieczniki
wysokoprądowe. Nieprawidłowa wymiana
może spowodować porażenie prądem
elektrycznym lub zwarcie i w rezultacie
pożar.
179)Przed wymianą bezpiecznika należy
się upewnić, że wyłącznik zapłonu znajduje
się w położeniu OFF i że wszystkie inne
urządzenia są wyłączone i/lub nieaktywne.
OSTRZEŻENIE
32)Nie należy nigdy zastępować
przepalonego bezpiecznika metalowymi
przewodami lub innym materiałem.
33)W razie potrzeby umycia komory silnika
należy zwracać uwagę, aby nie kierować
bezpośrednio dyszy rozpylającej wodę na
skrzynkę bezpieczników w komorze silnika
i w pobliże silniczka spryskiwaczy szyby
przedniej.

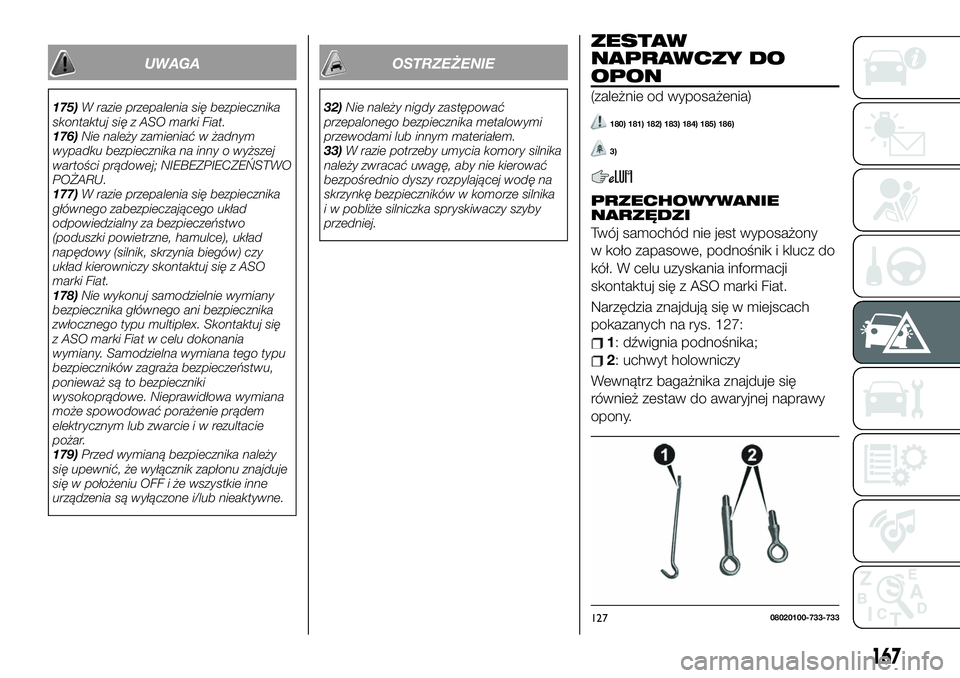

ZESTAW
NAPRAWCZY DO
OPON
(zależnie od wyposażenia)
180) 181) 182) 183) 184) 185) 186)
3)
PRZECHOWYWANIE
NARZĘDZI
Twój samochód nie jest wyposażony
w koło zapasowe, podnośnik i klucz do
kół. W celu uzyskania informacji
skontaktuj się z ASO marki Fiat.
Narzędzia znajdują się w miejscach
pokazanych na rys. 127:
1: dźwignia podnośnika;
2: uchwyt holowniczy
Wewnątrz bagażnika znajduje się
również zestaw do awaryjnej naprawy
opony.
12708020100-733-733
167

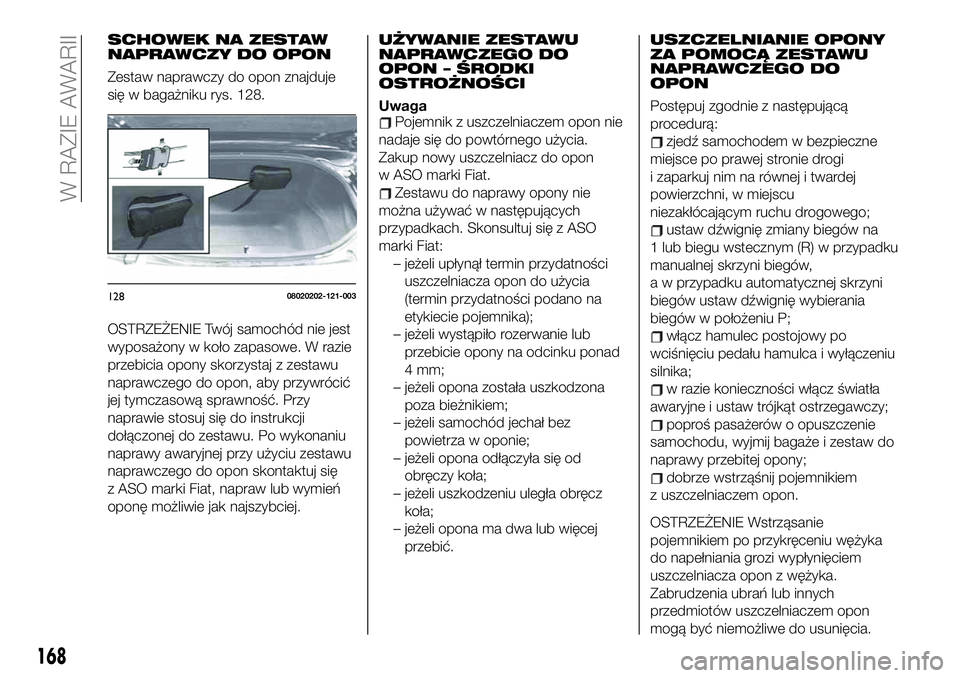

SCHOWEK NA ZESTAW
NAPRAWCZY DO OPON
Zestaw naprawczy do opon znajduje
się w bagażniku rys. 128.
OSTRZEŻENIE Twój samochód nie jest
wyposażony w koło zapasowe. W razie
przebicia opony skorzystaj z zestawu
naprawczego do opon, aby przywrócić
jej tymczasową sprawność. Przy
naprawie stosuj się do instrukcji
dołączonej do zestawu. Po wykonaniu
naprawy awaryjnej przy użyciu zestawu
naprawczego do opon skontaktuj się
z ASO marki Fiat, napraw lub wymień
oponę możliwie jak najszybciej.UŻYWANIE ZESTAWU
NAPRAWCZEGO DO
OPON – ŚRODKI
OSTROŻNOŚCI
UwagaPojemnik z uszczelniaczem opon nie
nadaje się do powtórnego użycia.
Zakup nowy uszczelniacz do opon
w ASO marki Fiat.
Zestawu do naprawy opony nie
można używać w następujących
przypadkach. Skonsultuj się z ASO
marki Fiat:
– jeżeli upłynął termin przydatności
uszczelniacza opon do użycia
(termin przydatności podano na
etykiecie pojemnika);
– jeżeli wystąpiło rozerwanie lub
przebicie opony na odcinku ponad
4 mm;
– jeżeli opona została uszkodzona
poza bieżnikiem;
– jeżeli samochód jechał bez
powietrza w oponie;
– jeżeli opona odłączyła się od
obręczy koła;
– jeżeli uszkodzeniu uległa obręcz
koła;
– jeżeli opona ma dwa lub więcej
przebić.
USZCZELNIANIE OPONY
ZA POMOCĄ ZESTAWU
NAPRAWCZEGO DO
OPON
Postępuj zgodnie z następującą
procedurą:
zjedź samochodem w bezpieczne
miejsce po prawej stronie drogi
i zaparkuj nim na równej i twardej
powierzchni, w miejscu
niezakłócającym ruchu drogowego;
ustaw dźwignię zmiany biegów na
1 lub biegu wstecznym (R) w przypadku
manualnej skrzyni biegów,
a w przypadku automatycznej skrzyni
biegów ustaw dźwignię wybierania
biegów w położeniu P;
włącz hamulec postojowy po
wciśnięciu pedału hamulca i wyłączeniu
silnika;
w razie konieczności włącz światła
awaryjne i ustaw trójkąt ostrzegawczy;
poproś pasażerów o opuszczenie
samochodu, wyjmij bagaże i zestaw do
naprawy przebitej opony;
dobrze wstrząśnij pojemnikiem
z uszczelniaczem opon.
OSTRZEŻENIE Wstrząsanie
pojemnikiem po przykręceniu wężyka
do napełniania grozi wypłynięciem
uszczelniacza opon z wężyka.
Zabrudzenia ubrań lub innych
przedmiotów uszczelniaczem opon
mogą być niemożliwe do usunięcia.
12808020202-121-003
168
