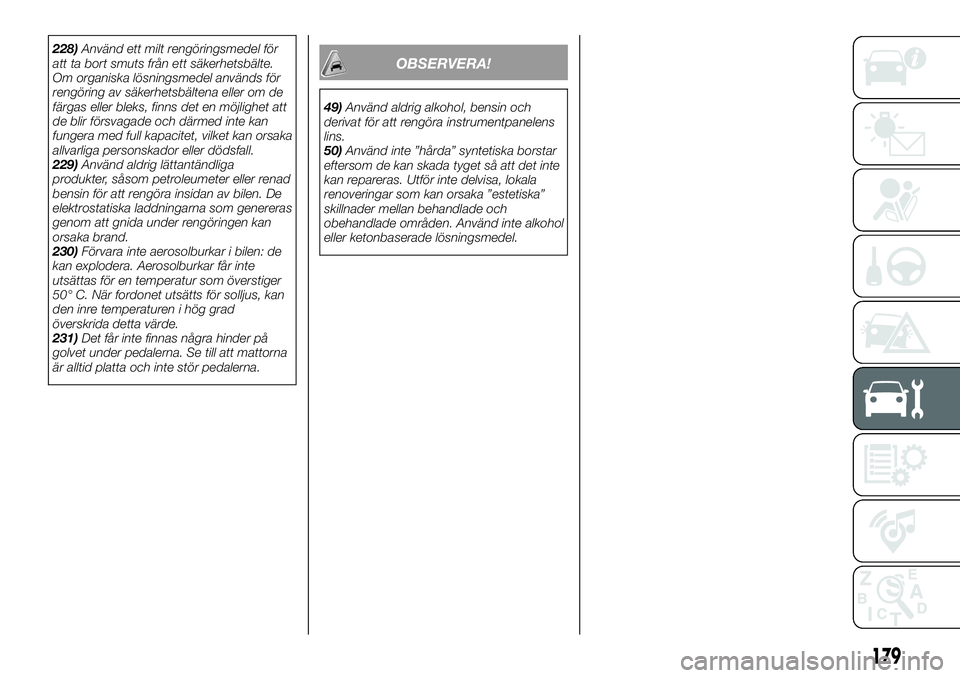

228)Använd ett milt rengöringsmedel för
att ta bort smuts från ett säkerhetsbälte.
Om organiska lösningsmedel används för
rengöring av säkerhetsbältena eller om de
färgas eller bleks, finns det en möjlighet att
de blir försvagade och därmed inte kan
fungera med full kapacitet, vilket kan orsaka
allvarliga personskador eller dödsfall.
229)Använd aldrig lättantändliga
produkter, såsom petroleumeter eller renad
bensin för att rengöra insidan av bilen. De
elektrostatiska laddningarna som genereras
genom att gnida under rengöringen kan
orsaka brand.
230)Förvara inte aerosolburkar i bilen: de
kan explodera. Aerosolburkar får inte
utsättas för en temperatur som överstiger
50° C. När fordonet utsätts för solljus, kan
den inre temperaturen i hög grad
överskrida detta värde.
231)Det får inte finnas några hinder på
golvet under pedalerna. Se till att mattorna
är alltid platta och inte stör pedalerna.OBSERVERA!
49)Använd aldrig alkohol, bensin och
derivat för att rengöra instrumentpanelens
lins.
50)Använd inte ”hårda” syntetiska borstar
eftersom de kan skada tyget så att det inte
kan repareras. Utför inte delvisa, lokala
renoveringar som kan orsaka ”estetiska”
skillnader mellan behandlade och
obehandlade områden. Använd inte alkohol
eller ketonbaserade lösningsmedel.
179

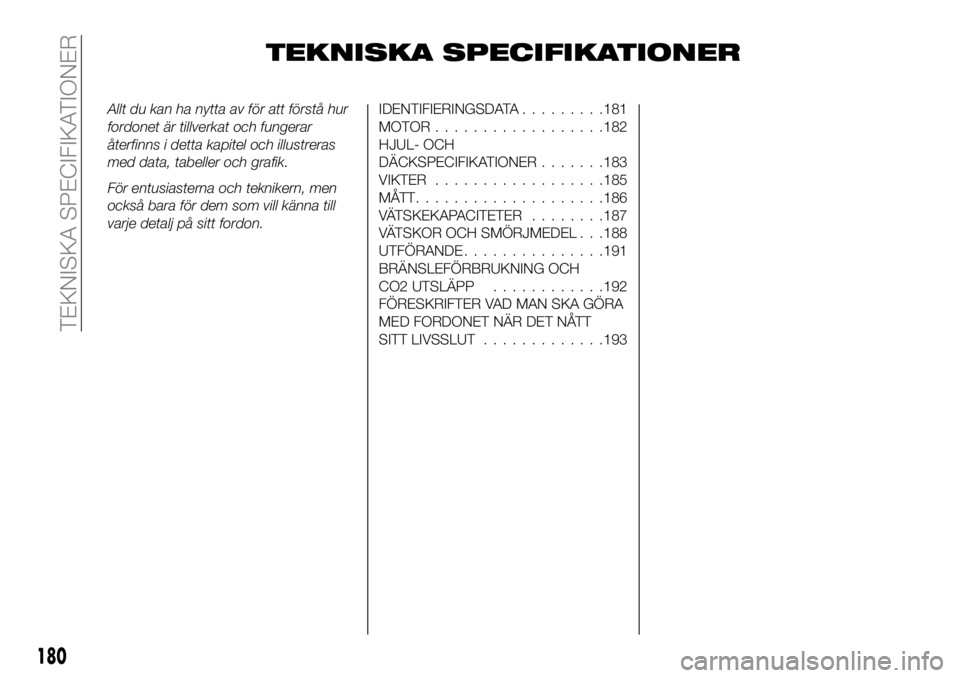

TEKNISKA SPECIFIKATIONER
Allt du kan ha nytta av för att förstå hur
fordonet är tillverkat och fungerar
återfinns i detta kapitel och illustreras
med data, tabeller och grafik.
För entusiasterna och teknikern, men
också bara för dem som vill känna till
varje detalj på sitt fordon.IDENTIFIERINGSDATA.........181
MOTOR..................182
HJUL- OCH
DÄCKSPECIFIKATIONER.......183
VIKTER..................185
MÅTT....................186
VÄTSKEKAPACITETER........187
VÄTSKOR OCH SMÖRJMEDEL . . .188
UTFÖRANDE...............191
BRÄNSLEFÖRBRUKNING OCH
CO2 UTSLÄPP............192
FÖRESKRIFTER VAD MAN SKA GÖRA
MED FORDONET NÄR DET NÅTT
SITT LIVSSLUT.............193
180
TEKNISKA SPECIFIKATIONER

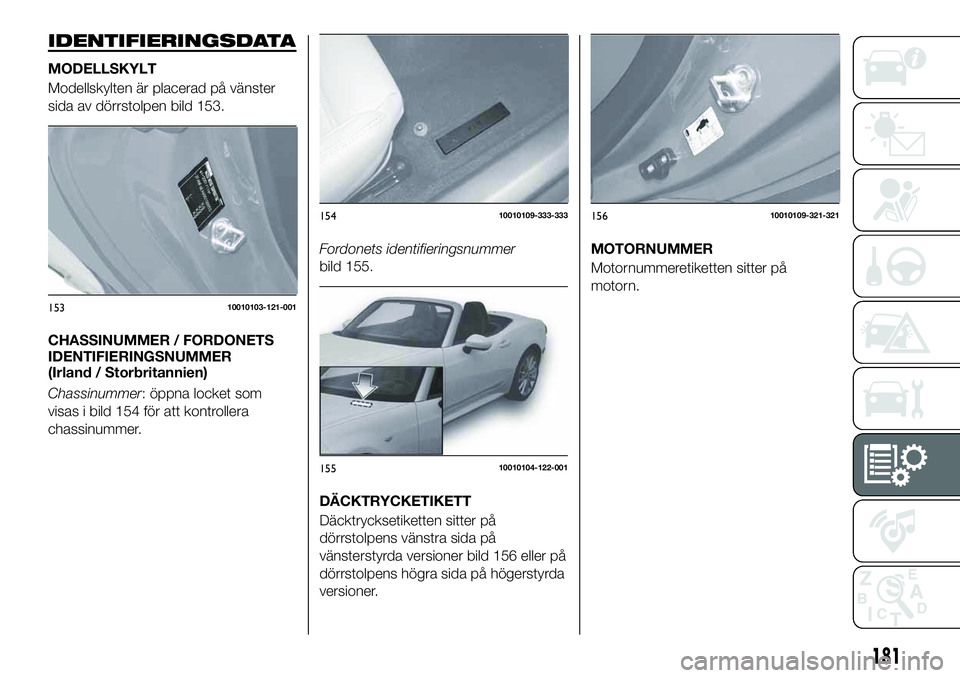

IDENTIFIERINGSDATA
MODELLSKYLT
Modellskylten är placerad på vänster
sida av dörrstolpen bild 153.
CHASSINUMMER / FORDONETS
IDENTIFIERINGSNUMMER
(Irland / Storbritannien)
Chassinummer: öppna locket som
visas i bild 154 för att kontrollera
chassinummer.Fordonets identifieringsnummer
bild 155.
DÄCKTRYCKETIKETT
Däcktrycksetiketten sitter på
dörrstolpens vänstra sida på
vänsterstyrda versioner bild 156 eller på
dörrstolpens högra sida på högerstyrda
versioner.MOTORNUMMER
Motornummeretiketten sitter på
motorn.
15310010103-121-001
15410010109-333-333
15510010104-122-001
15610010109-321-321
181

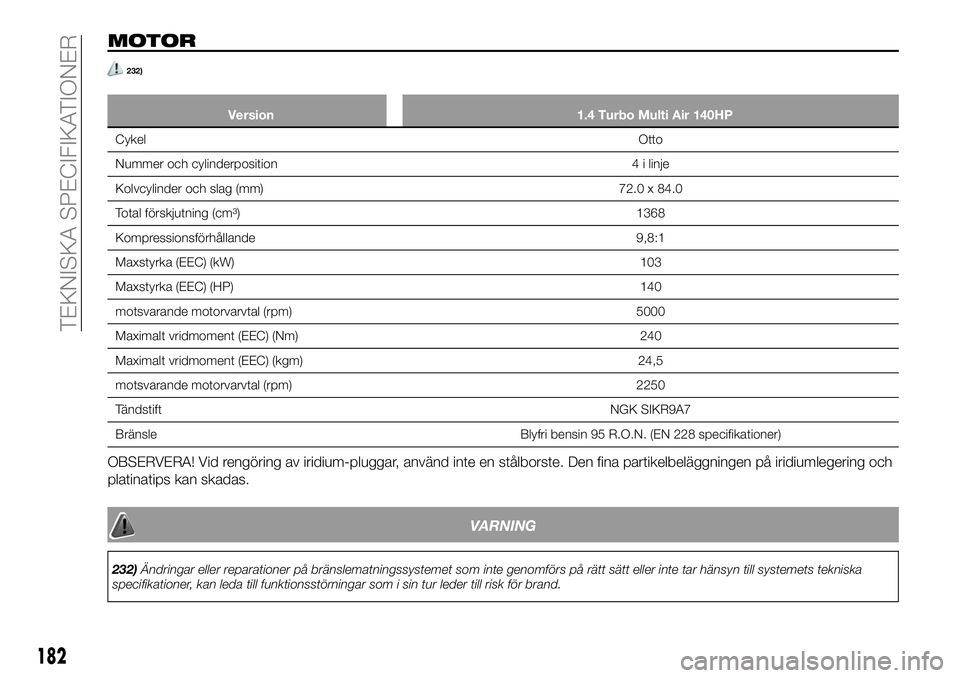

MOTOR
232)
Version 1.4 Turbo Multi Air 140HP
CykelOtto
Nummer och cylinderposition 4 i linje
Kolvcylinder och slag (mm) 72.0 x 84.0
Total förskjutning (cm³) 1368
Kompressionsförhållande 9,8:1
Maxstyrka (EEC) (kW) 103
Maxstyrka (EEC) (HP) 140
motsvarande motorvarvtal (rpm) 5000
Maximalt vridmoment (EEC) (Nm) 240
Maximalt vridmoment (EEC) (kgm) 24,5
motsvarande motorvarvtal (rpm) 2250
TändstiftNGK SIKR9A7
Bränsle Blyfri bensin 95 R.O.N. (EN 228 specifikationer)
OBSERVERA! Vid rengöring av iridium-pluggar, använd inte en stålborste. Den fina partikelbeläggningen på iridiumlegering och
platinatips kan skadas.
VARNING
232)Ändringar eller reparationer på bränslematningssystemet som inte genomförs på rätt sätt eller inte tar hänsyn till systemets tekniska
specifikationer, kan leda till funktionsstörningar som i sin tur leder till risk för brand.
182
TEKNISKA SPECIFIKATIONER

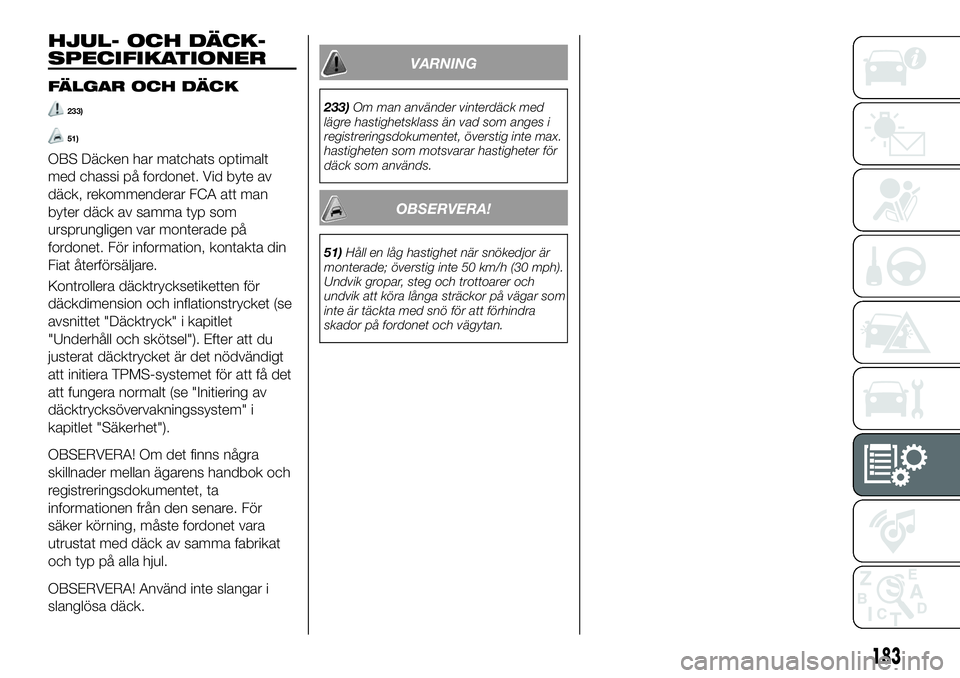

HJUL- OCH DÄCK-
SPECIFIKATIONER
FÄLGAR OCH DÄCK
233)
51)
OBS Däcken har matchats optimalt
med chassi på fordonet. Vid byte av
däck, rekommenderar FCA att man
byter däck av samma typ som
ursprungligen var monterade på
fordonet. För information, kontakta din
Fiat återförsäljare.
Kontrollera däcktrycksetiketten för
däckdimension och inflationstrycket (se
avsnittet "Däcktryck" i kapitlet
"Underhåll och skötsel"). Efter att du
justerat däcktrycket är det nödvändigt
att initiera TPMS-systemet för att få det
att fungera normalt (se "Initiering av
däcktrycksövervakningssystem" i
kapitlet "Säkerhet").
OBSERVERA! Om det finns några
skillnader mellan ägarens handbok och
registreringsdokumentet, ta
informationen från den senare. För
säker körning, måste fordonet vara
utrustat med däck av samma fabrikat
och typ på alla hjul.
OBSERVERA! Använd inte slangar i
slanglösa däck.
VARNING
233)Om man använder vinterdäck med
lägre hastighetsklass än vad som anges i
registreringsdokumentet, överstig inte max.
hastigheten som motsvarar hastigheter för
däck som används.
OBSERVERA!
51)Håll en låg hastighet när snökedjor är
monterade; överstig inte 50 km/h (30 mph).
Undvik gropar, steg och trottoarer och
undvik att köra långa sträckor på vägar som
inte är täckta med snö för att förhindra
skador på fordonet och vägytan.
183

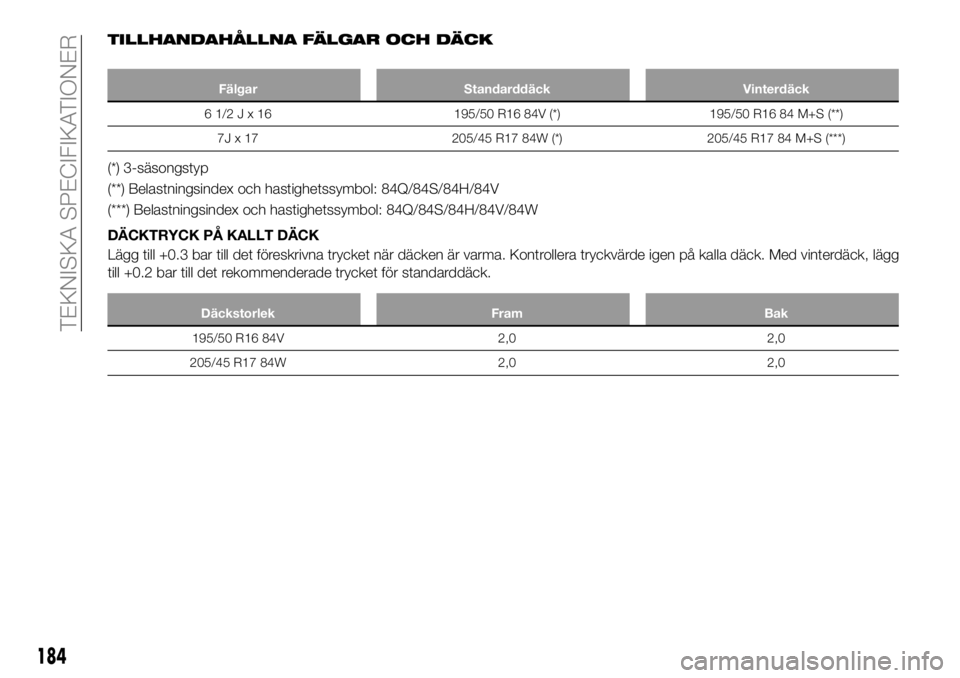

TILLHANDAHÅLLNA FÄLGAR OCH DÄCK
Fälgar Standarddäck Vinterdäck
61/2Jx16195/50 R16 84V (*) 195/50 R16 84 M+S (**)
7J x 17 205/45 R17 84W (*) 205/45 R17 84 M+S (***)
(*) 3-säsongstyp
(**) Belastningsindex och hastighetssymbol: 84Q/84S/84H/84V
(***) Belastningsindex och hastighetssymbol: 84Q/84S/84H/84V/84W
DÄCKTRYCK PÅ KALLT DÄCK
Lägg till +0.3 bar till det föreskrivna trycket när däcken är varma. Kontrollera tryckvärde igen på kalla däck. Med vinterdäck, lägg
till +0.2 bar till det rekommenderade trycket för standarddäck.
Däckstorlek Fram Bak
195/50 R16 84V 2,0 2,0
205/45 R17 84W 2,0 2,0
184
TEKNISKA SPECIFIKATIONER

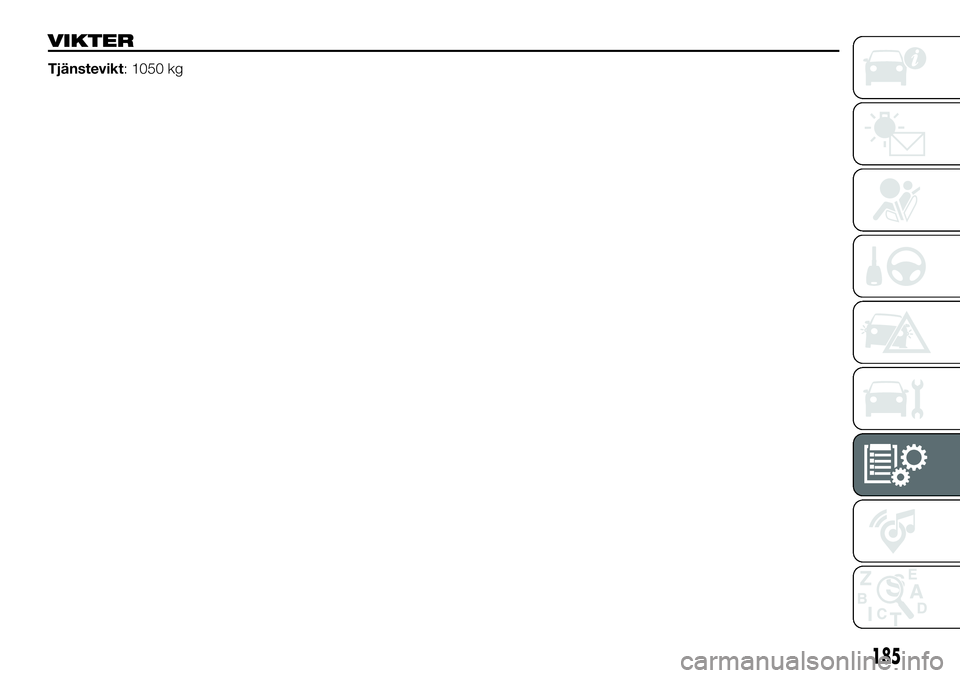

VIKTER
Tjänstevikt: 1050 kg
185

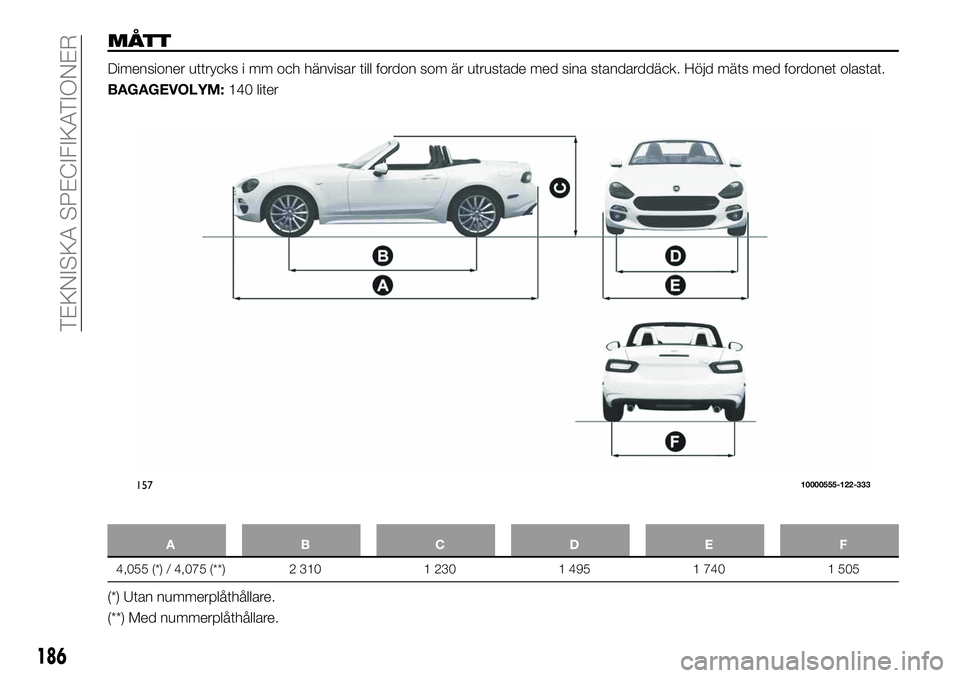

MÅTT
Dimensioner uttrycks i mm och hänvisar till fordon som är utrustade med sina standarddäck. Höjd mäts med fordonet olastat.
BAGAGEVOLYM:140 liter
ABCDE F
4,055 (*) / 4,075 (**) 2 310 1 230 1 495 1 740 1 505
(*) Utan nummerplåthållare.
(**) Med nummerplåthållare.
15710000555-122-333
186
TEKNISKA SPECIFIKATIONER

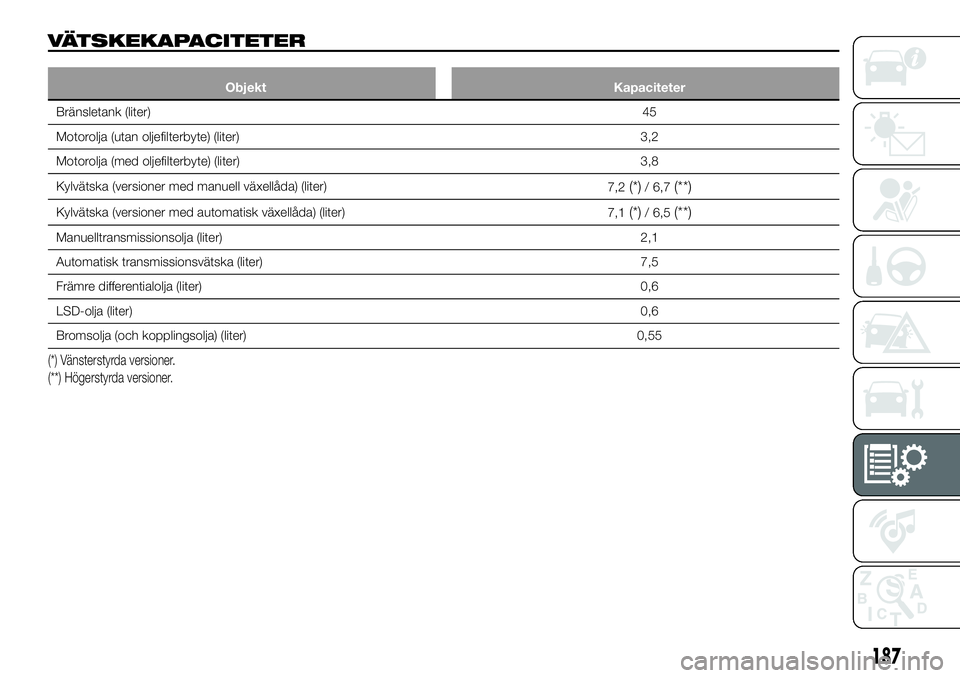

VÄTSKEKAPACITETER
Objekt Kapaciteter
Bränsletank (liter)45
Motorolja (utan oljefilterbyte) (liter) 3,2
Motorolja (med oljefilterbyte) (liter) 3,8
Kylvätska (versioner med manuell växellåda) (liter)
7,2
(*)/ 6,7(**)
Kylvätska (versioner med automatisk växellåda) (liter)
7,1(*)/ 6,5(**)
Manuelltransmissionsolja (liter)2,1
Automatisk transmissionsvätska (liter) 7,5
Främre differentialolja (liter)0,6
LSD-olja (liter)0,6
Bromsolja (och kopplingsolja) (liter) 0,55
(*) Vänsterstyrda versioner.
(**) Högerstyrda versioner.
187

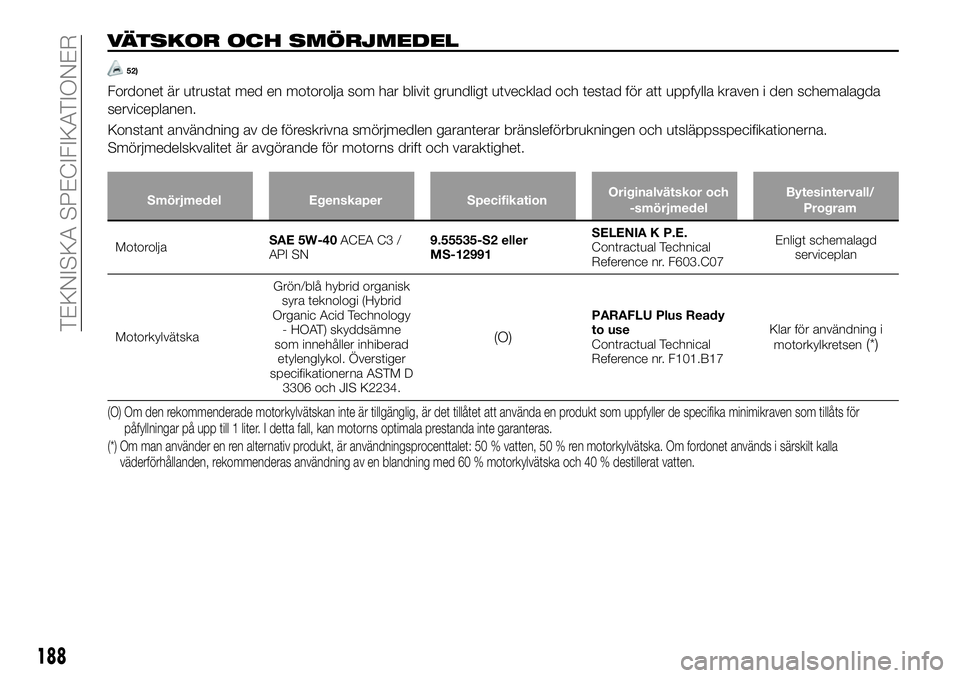

VÄTSKOR OCH SMÖRJMEDEL
52)
Fordonet är utrustat med en motorolja som har blivit grundligt utvecklad och testad för att uppfylla kraven i den schemalagda
serviceplanen.
Konstant användning av de föreskrivna smörjmedlen garanterar bränsleförbrukningen och utsläppsspecifikationerna.
Smörjmedelskvalitet är avgörande för motorns drift och varaktighet.
Smörjmedel Egenskaper SpecifikationOriginalvätskor och
-smörjmedelBytesintervall/
Program
MotoroljaSAE 5W-40ACEA C3 /
API SN9.55535-S2 eller
MS-12991SELENIA K P.E.
Contractual Technical
Reference nr. F603.C07Enligt schemalagd
serviceplan
MotorkylvätskaGrön/blå hybrid organisk
syra teknologi (Hybrid
Organic Acid Technology
- HOAT) skyddsämne
som innehåller inhiberad
etylenglykol. Överstiger
specifikationerna ASTM D
3306 och JIS K2234.
(O)
PARAFLU Plus Ready
to use
Contractual Technical
Reference nr. F101.B17Klar för användning i
motorkylkretsen
(*)
(O) Om den rekommenderade motorkylvätskan inte är tillgänglig, är det tillåtet att använda en produkt som uppfyller de specifika minimikraven som tillåts för
påfyllningar på upp till 1 liter. I detta fall, kan motorns optimala prestanda inte garanteras.
(*) Om man använder en ren alternativ produkt, är användningsprocenttalet: 50 % vatten, 50 % ren motorkylvätska. Om fordonet används i särskilt kalla
väderförhållanden, rekommenderas användning av en blandning med 60 % motorkylvätska och 40 % destillerat vatten.
