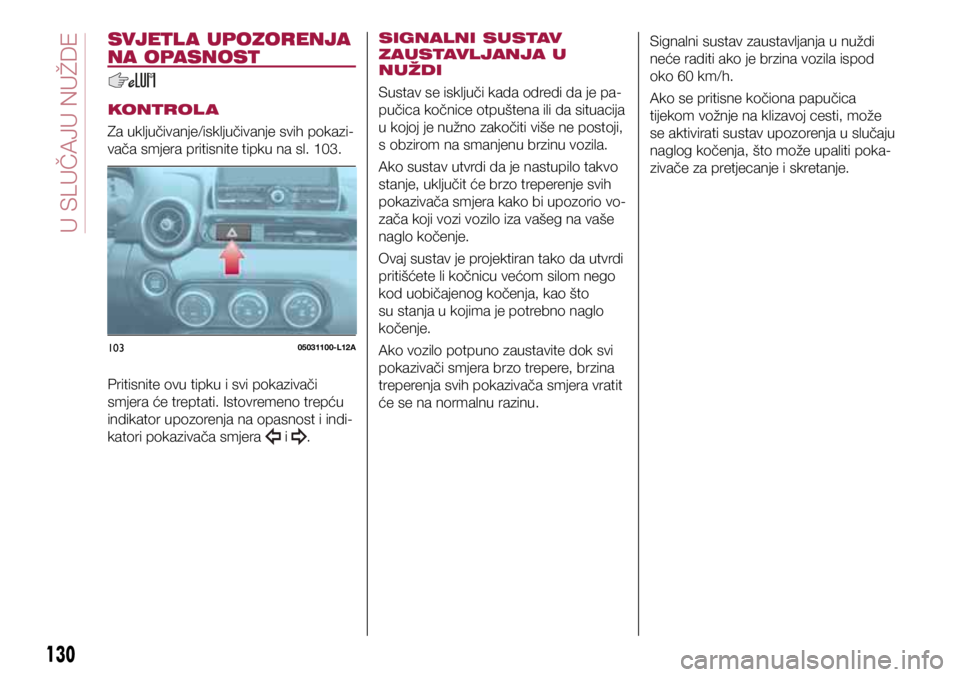

SVJETL A UPOZORENJA
NA OPASNOST
KONTROL A
Za uključivanje/isključivanje svih pokazi-
vača smjera pritisnite tipku na sl. 103.
Pritisnite ovu tipku i svi pokazivači
smjera će treptati. Istovremeno trepću
indikator upozorenja na opasnost i indi-
katori pokazivača smjera
i .SIGNALNI SUSTAV
ZAUSTAVLJANJA U
NUŽDI
Sustav se isključi kada odredi da je pa-
pučica kočnice otpuštena ili da situacija
u kojoj je nužno zakočiti više ne postoji,
s obzirom na smanjenu brzinu vozila.
Ako sustav utvrdi da je nastupilo takvo
stanje, uključit će brzo treperenje svih
pokazivača smjera kako bi upozorio vo-
zača koji vozi vozilo iza vašeg na vaše
naglo kočenje.
Ovaj sustav je projektiran tako da utvrdi
pritišćete li kočnicu većom silom nego
kod uobičajenog kočenja, kao što
su stanja u kojima je potrebno naglo
kočenje.
Ako vozilo potpuno zaustavite dok svi
pokazivači smjera brzo trepere, brzina
treperenja svih pokazivača smjera vratit
će se na normalnu razinu.
Signalni sustav zaustavljanja u nuždi
neće raditi ako je brzina vozila ispod
oko 60 km/h.
Ako se pritisne kočiona papučica
tijekom vožnje na klizavoj cesti, može
se aktivirati sustav upozorenja u slučaju
naglog kočenja, što može upaliti poka-
zivače za pretjecanje i skretanje.
130
Y WPY6ENY RY

ZAMJENA ŽARULJE
OPĆE NAPOMENE
160) 161) 162) 163)
30) 31)

❒ Prije zamjene žarulje prvo provjerite
jesu li kontakti oksidirali;
❒ zamijenite pregorenu žarulju sa
žaruljom jednake vrste i snage;
❒ nakon zamjene žarulje prednjeg
svjetla, uvijek provjerite je li dobro
poravnato;
❒ za zamjenu žarulje, kontaktirajte
Fiatov servis;
❒ za zamjenu žarulje koristite zaštitni
pokrov i karton za pravilno zbrinjavanje
žarulje i kako bi bila izvan dosega djece;
❒ ako svjetlo ne radi, prije zamjene
žarulje prvo provjerite je li možda
pregorio odgovarajući osigurač. Za
lokaciju osigurača, pogledajte odlomak
”Ako prekori osigurač” u ovom
poglavlju.
VAŽNO Pri uklanjanju leće ili sklopa
svjetla ravnim odvijačem, pripazite da
ravni odvijač ne dođe u doticaj s unu-
trašnjim priključkom. Ako ravni odvijač
dođe u doticaj s priključkom, može doći
do kratkog spoja. VAŽNO U slučaju hladnog ili vlažnog
vremena ili u slučaju jake kiše ili pranja
vozila, površina prednjih ili stražnjih
svjetala može se zamagliti i/ili se s unu-
trašnje strane mogu formirati kapljice
kondenzata. To je prirodni fenomen
zbog razlike u temperaturi i vlažnosti
između unutrašnje i vanjske površine
stakla, što ne ukazuje na kvar i ne
utječe na normalan rad svjetala. Kada
se svjetla upale, zamagljenje će ubrzo
nestati, počevši od sredine difuzora
prema rubovima svjetla.
131

Vanjsko svjetlo
ŽaruljeVrstaSnaga
Prednja svjetla (izvedbe s Full-LED prednjim svjetlima)
Full-LED (*)—
(izvedbe s halogenim prednjim svjetlima) W5W5W
Dugo svjetlo (izvedbe s Full-LED prednjim svjetlima) Full-LED (*)—
Duga svjetla/dnevna
pozicijska svjetla (DRL) (izvedbe s halogenim prednjim svjetlima)
H1555/15 W
Dnevna pozicijska svjetla
(DRL) (izvedbe s Full-LED prednjim svjetlima)
Full-LED (*)—
Kratka svjetla (izvedbe s Full-LED prednjim svjetlima)
Full-LED (*)—
(izvedbe s halogenim prednjim svjetlima) H1155 W
Prednji pokazivači smjera WY21W21 W
Bočni pokazivači smjera WY5W(**)5W
Prednja svjetla za maglu H1155 W
Stražnja pozicijska svjetla Full-LED (*)—
Stop svjetla Full-LED (*)—
Treće stop svjetlo Full-LED (*)—
Stražnji pokazivači
smjera WY21W
21 W
Stražnje svjetlo za maglu W21W21 W
Svjetlo za vožnju u nazad W21W21 W
Svjetla registarske
pločice W5W
5W
(*) LED je skraćenica za Light Emitting Diode (svjetlosna dioda).
(**) Zamjena žarulje nije moguća jer je ugrađena u jedinicu. Zamijenite jedinicu.
132
Y WPY6ENY RY

Unutrašnje svjetlo
ŽaruljaKategorija
Snaga UNECE (*)
Stropno svjetlo 10—
Svjetlo u prtljažniku 5—
(*) UNECE označava skraćenicu United Nations Economic Commission for Europe.
133

10408020499-000-003
10508020499-000-002
ZAMJENA ŽARULJA
VANJSKIH SVJETAL A

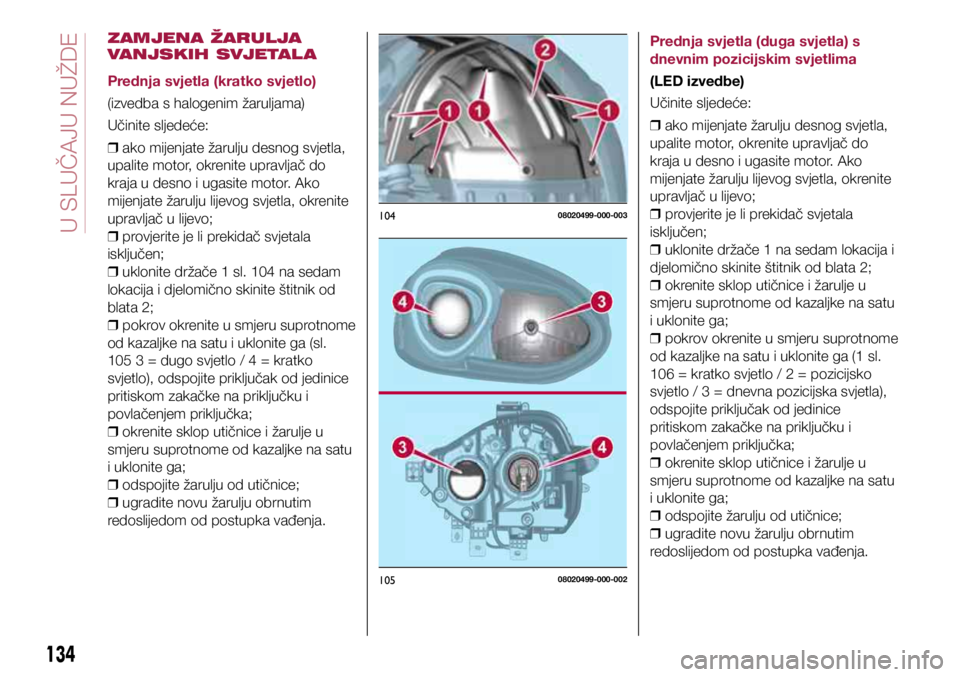

Prednja svjetla (kratko svjetlo)
(izvedba s halogenim žaruljama)
Učinite sljedeće:
❒ ako mijenjate žarulju desnog svjetla,
upalite motor, okrenite upravljač do
kraja u desno i ugasite motor. Ako
mijenjate žarulju lijevog svjetla, okrenite
upravljač u lijevo;
❒ provjerite je li prekidač svjetala
isključen;
❒ uklonite držače 1 sl. 104 na sedam
lokacija i djelomično skinite štitnik od
blata 2;
❒ pokrov okrenite u smjeru suprotnome
od kazaljke na satu i uklonite ga (sl.
105 3 = dugo svjetlo / 4 = kratko
svjetlo), odspojite priključak od jedinice
pritiskom zakačke na priključku i
povlačenjem priključka;
❒ okrenite sklop utičnice i žarulje u
smjeru suprotnome od kazaljke na satu
i uklonite ga;
❒ odspojite žarulju od utičnice;

❒ ugradite novu žarulju obrnutim
redoslijedom od postupka vađenja. Prednja svjetla (duga svjetla) s
dnevnim pozicijskim svjetlima
(LED izvedbe)
Učinite sljedeće:

❒ ako mijenjate žarulju desnog svjetla,
upalite motor, okrenite upravljač do
kraja u desno i ugasite motor. Ako
mijenjate žarulju lijevog svjetla, okrenite
upravljač u lijevo;
❒ provjerite je li prekidač svjetala
isključen;
❒ uklonite držače 1 na sedam lokacija i
djelomično skinite štitnik od blata 2;
❒ okrenite sklop utičnice i žarulje u
smjeru suprotnome od kazaljke na satu
i uklonite ga;
❒ pokrov okrenite u smjeru suprotnome
od kazaljke na satu i uklonite ga (1 sl.
106 = kratko svjetlo / 2 = pozicijsko
svjetlo / 3 = dnevna pozicijska svjetla),
odspojite priključak od jedinice
pritiskom zakačke na priključku i
povlačenjem priključka;
❒ okrenite sklop utičnice i žarulje u
smjeru suprotnome od kazaljke na satu
i uklonite ga;
❒ odspojite žarulju od utičnice;

❒ ugradite novu žarulju obrnutim
redoslijedom od postupka vađenja.
134
Y WPY6ENY RY

10608020499-000-010
10707031501-206-002
10807031501-207-001
10907031501-208-002
10608020499-000-010
10707031501-206-002
10807031501-207-001
10907031501-208-002
10608020499-000-010
10707031501-206-002
10807031501-207-001
10907031501-208-002
10608020499-000-010
10707031501-206-002
10807031501-207-001
10907031501-208-002

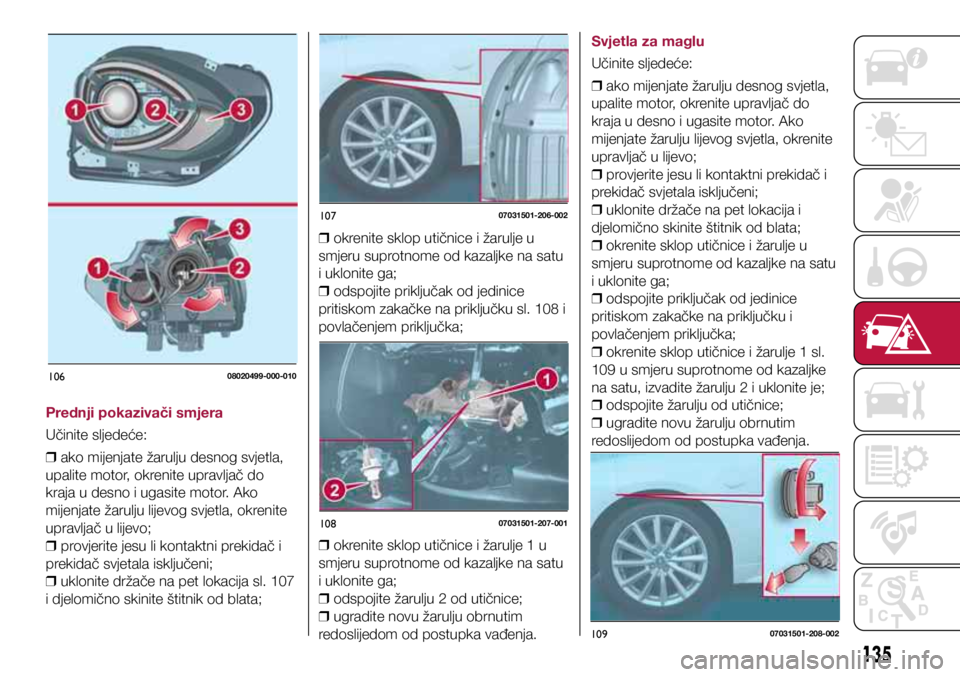

Prednji pokazivači smjera
Učinite sljedeće:
❒ ako mijenjate žarulju desnog svjetla,
upalite motor, okrenite upravljač do
kraja u desno i ugasite motor. Ako
mijenjate žarulju lijevog svjetla, okrenite
upravljač u lijevo;
❒ provjerite jesu li kontaktni prekidač i
prekidač svjetala isključeni;
❒ uklonite držače na pet lokacija sl. 107
i djelomično skinite štitnik od blata;
❒ okrenite sklop utičnice i žarulje u
smjeru suprotnome od kazaljke na satu
i uklonite ga;
❒ odspojite priključak od jedinice
pritiskom zakačke na priključku sl. 108 i
povlačenjem priključka;

❒ okrenite sklop utičnice i žarulje 1 u
smjeru suprotnome od kazaljke na satu
i uklonite ga;
❒ odspojite žarulju 2 od utičnice;

❒ ugradite novu žarulju obrnutim
redoslijedom od postupka vađenja. Svjetla za maglu
Učinite sljedeće:

❒ ako mijenjate žarulju desnog svjetla,
upalite motor, okrenite upravljač do
kraja u desno i ugasite motor. Ako
mijenjate žarulju lijevog svjetla, okrenite
upravljač u lijevo;
❒ provjerite jesu li kontaktni prekidač i
prekidač svjetala isključeni;
❒ uklonite držače na pet lokacija i
djelomično skinite štitnik od blata;
❒ okrenite sklop utičnice i žarulje u
smjeru suprotnome od kazaljke na satu
i uklonite ga;
❒ odspojite priključak od jedinice
pritiskom zakačke na priključku i
povlačenjem priključka;
❒ okrenite sklop utičnice i žarulje 1 sl.
109 u smjeru suprotnome od kazaljke
na satu, izvadite žarulju 2 i uklonite je;
❒ odspojite žarulju od utičnice;

❒ ugradite novu žarulju obrnutim
redoslijedom od postupka vađenja.
135

11008020499-000-011
11107031501-210-001
11207031501-211-001
Stop svjetla / stražnja svjetla
Za promjenu ovih svjetala obratite se
Fiatovom servisu.

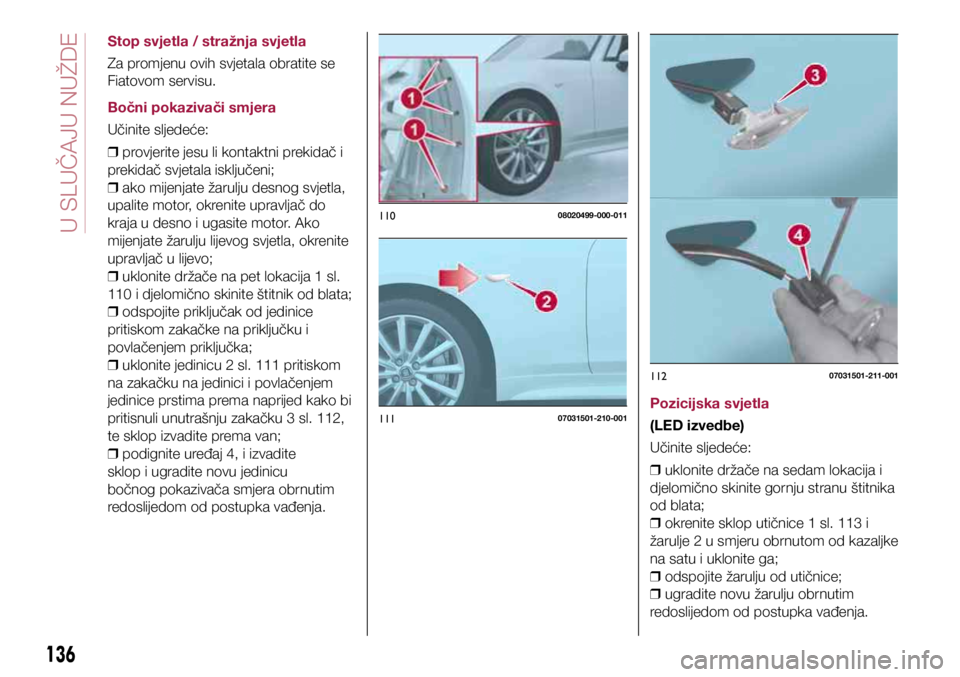

Bočni pokazivači smjera
Učinite sljedeće:
❒ provjerite jesu li kontaktni prekidač i
prekidač svjetala isključeni;
❒ ako mijenjate žarulju desnog svjetla,
upalite motor, okrenite upravljač do
kraja u desno i ugasite motor. Ako
mijenjate žarulju lijevog svjetla, okrenite
upravljač u lijevo;
❒ uklonite držače na pet lokacija 1 sl.
110 i djelomično skinite štitnik od blata;
❒ odspojite priključak od jedinice
pritiskom zakačke na priključku i
povlačenjem priključka;
❒ uklonite jedinicu 2 sl. 111 pritiskom
na zakačku na jedinici i povlačenjem
jedinice prstima prema naprijed kako bi
pritisnuli unutrašnju zakačku 3 sl. 112,
te sklop izvadite prema van;
❒ podignite uređaj 4, i izvadite
sklop i ugradite novu jedinicu
bočnog pokazivača smjera obrnutim
redoslijedom od postupka vađenja. Pozicijska svjetla
(LED izvedbe)
Učinite sljedeće:

❒ uklonite držače na sedam lokacija i
djelomično skinite gornju stranu štitnika
od blata;
❒ okrenite sklop utičnice 1 sl. 113 i
žarulje 2 u smjeru obrnutom od kazaljke
na satu i uklonite ga;
❒ odspojite žarulju od utičnice;

❒ ugradite novu žarulju obrnutim
redoslijedom od postupka vađenja.
136
U SLU6AJU NUŽDE

11308070604-123-10011407031501-212-002
11507031501-214-002
11607031501-213-002
11707031501-215-001

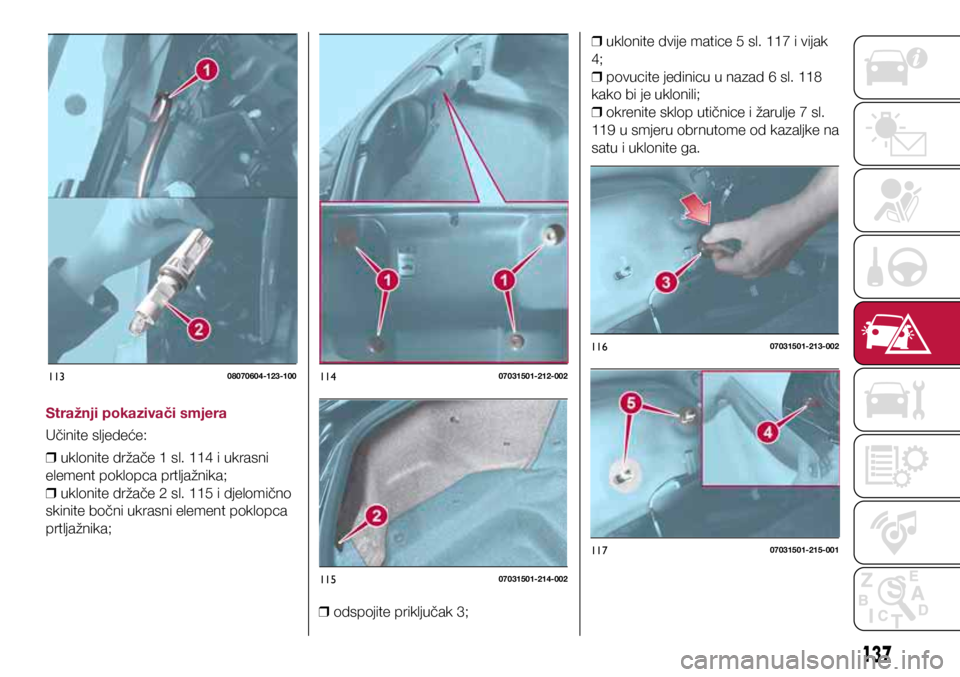

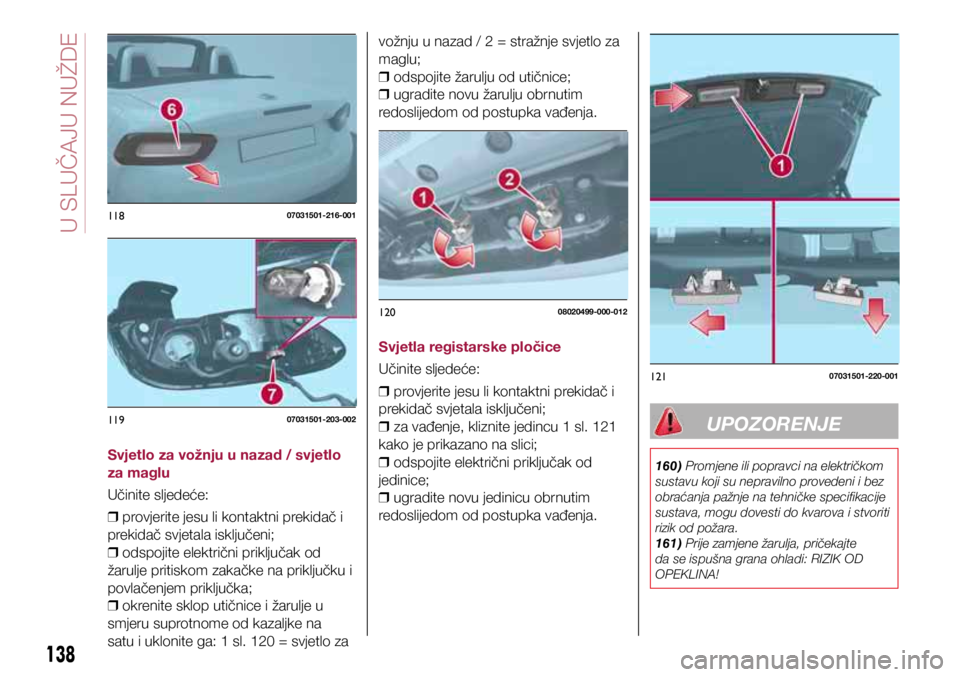

Stražnji pokazivači smjera
Učinite sljedeće:
❒ uklonite držače 1 sl. 114 i ukrasni
element poklopca prtljažnika;
❒ uklonite držače 2 sl. 115 i djelomično
skinite bočni ukrasni element poklopca
prtljažnika;

❒ odspojite priključak 3;
❒ uklonite dvije matice 5 sl. 117 i vijak
4;
❒ povucite jedinicu u nazad 6 sl. 118
kako bi je uklonili;
❒ okrenite sklop utičnice i žarulje 7 sl.
119 u smjeru obrnutome od kazaljke na
satu i uklonite ga.
137

11807031501-216-001
11907031501-203-002
12008020499-000-012
12107031501-220-001
Svjetlo za vožnju u nazad / svjetlo
za maglu
Učinite sljedeće:
❒ provjerite jesu li kontaktni prekidač i
prekidač svjetala isključeni;
❒ odspojite električni priključak od
žarulje pritiskom zakačke na priključku i
povlačenjem priključka;
❒ okrenite sklop utičnice i žarulje u
smjeru suprotnome od kazaljke na
satu i uklonite ga: 1 sl. 120 = svjetlo za vožnju u nazad / 2 = stražnje svjetlo za
maglu;

❒ odspojite žarulju od utičnice;

❒ ugradite novu žarulju obrnutim
redoslijedom od postupka vađenja.
Svjetla registarske pločice
Učinite sljedeće:

❒ provjerite jesu li kontaktni prekidač i
prekidač svjetala isključeni;
❒ za vađenje, kliznite jedincu 1 sl. 121
kako je prikazano na slici;
❒ odspojite električni priključak od
jedinice;
❒ ugradite novu jedinicu obrnutim
redoslijedom od postupka vađenja.
UPOZORENJE
160) Promjene ili popravci na električkom
sustavu koji su nepravilno provedeni i bez
obraćanja pažnje na tehničke specifikacije
sustava, mogu dovesti do kvarova i stvoriti
rizik od požara.
161) Prije zamjene žarulja, pričekajte
da se ispušna grana ohladi: RIZIK OD
OPEKLINA!
138
U SLU6AJU NUŽDE
