162) Halogene žarulje sadrže plin pod
pritiskom. Ako puknu, krhotine stakla bi se
mogle okolo rasuti.
163) Žarulje zamjenjujte samo s ugašenim
motorom. Također provjerite je li se motor
ohladio, kako bi izbjegli opekline.
VAŽNO
30) Ako je moguće, preporuča se žarulje
mijenjati u Fiatovom servisu. Pravilan rad
i usmjerenost vanjskih svjetala bitni su za
sigurnu vožnju i poštivanje zakona.
31) Halogenim žaruljama rukujte samo
držeći ih za metalni dio. Dodirivanje
prozirnog dijela žarulje vašim prstima
može smanjiti intenzitet emitiranog svjetla
i čak skratiti radni vijek žarulje. U slučaju
nehotičnog kontakta, žarulju obrišite krpom
i alkoholom i pustite da se osuši.

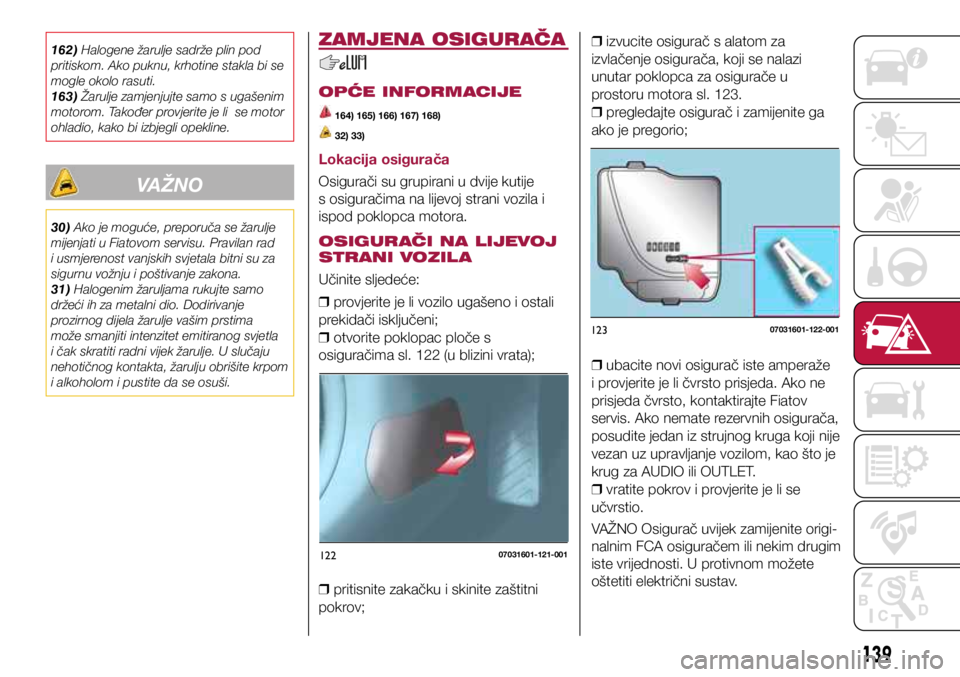

ZAMJENA OSIGURAČA
OPĆE INFORMACIJE
164) 165) 166) 167) 168)
32) 33)
Lokacija osigurača
Osigurači su grupirani u dvije kutije
s osiguračima na lijevoj strani vozila i
ispod poklopca motora.
OSIGURAČI NA LIJEVOJ
STRANI VOZIL A
Učinite sljedeće:
❒ provjerite je li vozilo ugašeno i ostali
prekidači isključeni;
❒ otvorite poklopac ploče s
osiguračima sl. 122 (u blizini vrata);

❒ pritisnite zakačku i skinite zaštitni
pokrov;
❒ izvucite osigurač s alatom za
izvlačenje osigurača, koji se nalazi
unutar poklopca za osigurače u
prostoru motora sl. 123.
❒ pregledajte osigurač i zamijenite ga
ako je pregorio;

❒ ubacite novi osigurač iste amperaže
i provjerite je li čvrsto prisjeda. Ako ne
prisjeda čvrsto, kontaktirajte Fiatov
servis. Ako nemate rezervnih osigurača,
posudite jedan iz strujnog kruga koji nije
vezan uz upravljanje vozilom, kao što je
krug za AUDIO ili OUTLET.
❒ vratite pokrov i provjerite je li se
učvrstio.
VAŽNO Osigurač uvijek zamijenite origi-
nalnim FCA osiguračem ili nekim drugim
iste vrijednosti. U protivnom možete
oštetiti električni sustav.
139

12407031601-123-001

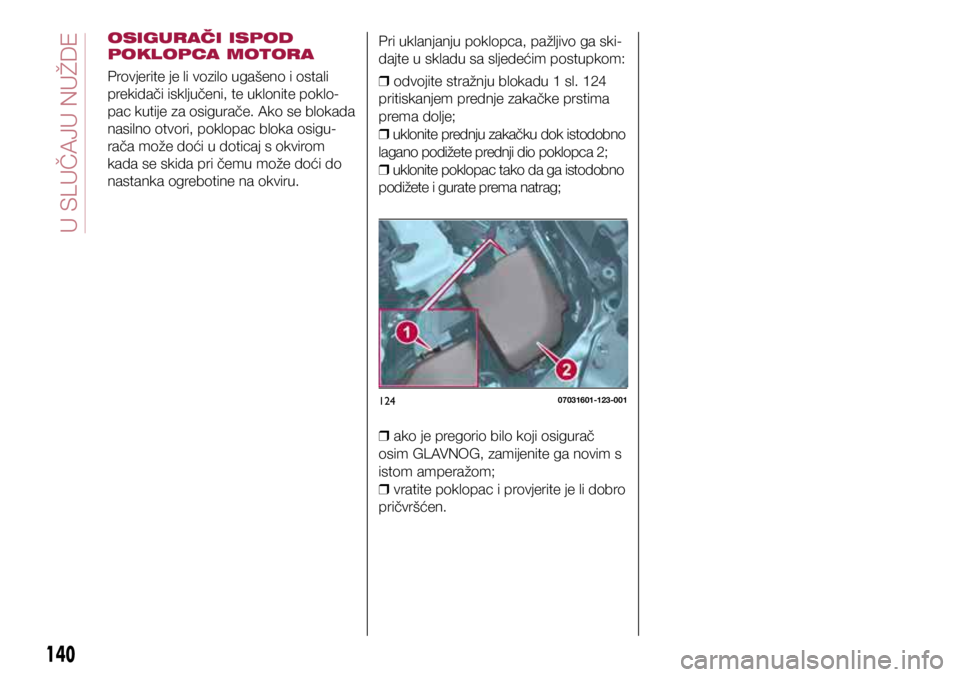

OSIGURAČI ISPOD
POKLOPCA MOTORA
Provjerite je li vozilo ugašeno i ostali
prekidači isključeni, te uklonite poklo-
pac kutije za osigurače. Ako se blokada
nasilno otvori, poklopac bloka osigu-
rača može doći u doticaj s okvirom
kada se skida pri čemu može doći do
nastanka ogrebotine na okviru.Pri uklanjanju poklopca, pažljivo ga ski-
dajte u skladu sa sljedećim postupkom:

❒ odvojite stražnju blokadu 1 sl. 124
pritiskanjem prednje zakačke prstima
prema dolje;
❒ uklonite prednju zakačku dok istodobno
lagano podižete prednji dio poklopca 2;
❒ uklonite poklopac tako da ga istodobno
podižete i gurate prema natrag;

❒ ako je pregorio bilo koji osigurač
osim GLAVNOG, zamijenite ga novim s
istom amperažom;
❒ vratite poklopac i provjerite je li dobro
pričvršćen.
140
Y WPY6ENY RY

12507031602-121-001
141

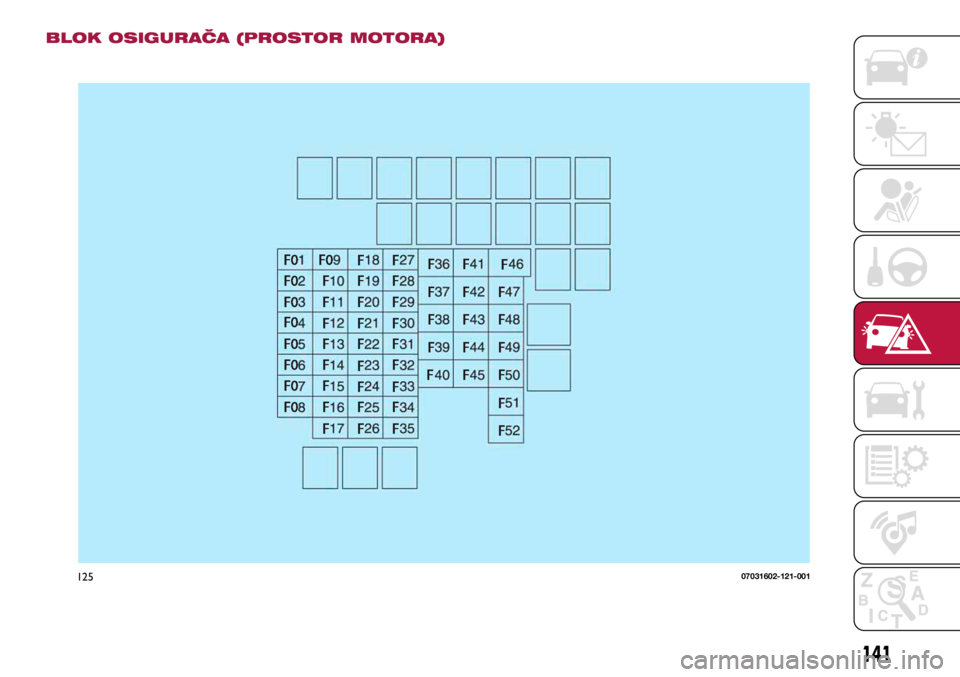

BLOK OSIGURAČA (PROSTOR MOTORA)
141

OPISAMPERAŽAZAŠTIĆENA KOMPONENTA
F03 HORN2 7.5 A Truba
F06 —— —
F07 INTERIOR 15 A Stropno svjetlo light
F09 AUDIO2 15 A Audio sustav
F10 METER1 10 A Ploča s instrumentima
F11 SRS1 7.5 A Zračni jastuk
F12 —— —
F13 RADIO 7.5 A Audio sustav
F17 AUDIO1 25 A Audio sustav
F18 A/C MAG 7.5 A Klima uređaj
F20 AT15 A Sustav kontrole mjenjača (ako je ugrađen)
F21 D LOCK 25 A Električno zaključavanje
F22 H/L RH 20 A Prednje svjetlo (RH)
F24 TAIL20 AStražnja svjetla/svjetla registarske pločice/pozicijska svjetla
F25 DRL15 A Dnevna pozicijska svjetla
F26 ROOM 25 A Stropno svjetlo
F27 FOG 15 A Svjetla za maglu
F28 H/CLEAN 20 APerač prednjih svjetala (ako je ugrađen)
F29 STOP 10 AStop svjetla/Stražnje svjetlo za maglu (ako je ugrađeno)
F30 HORN 15 A Truba
F31 H/L LH 20 A Prednje svjetlo (LH)
F33 HAZARD 15 ASvjetla upozorenja na opasnost/pokazivači smjera
F36 WIPER 20 A Brisači vjetrobrana
142
U SLU6AJU NUŽDE

OPISAMPERAŽAZAŠTIĆENA KOMPONENTA
F37 CABIN + B 50 A Za zaštitu raznih krugova
F38 —— —
F39 —— —
F42 EVPS 30 A —
F43 FAN1 30 A Ventilator hladnjaka
F44 FAN2 40 A Ventilator hladnjaka
F47 DEFOG 30 A Odmagljivač stražnjeg stakla
F48 IG230 A Za zaštitu raznih krugova
F50 HEATER 40 A Klima uređaj
F51 —— —
F52 —— —
143

12607031602-03F-002
144
IN CASE OF EMERGENCY

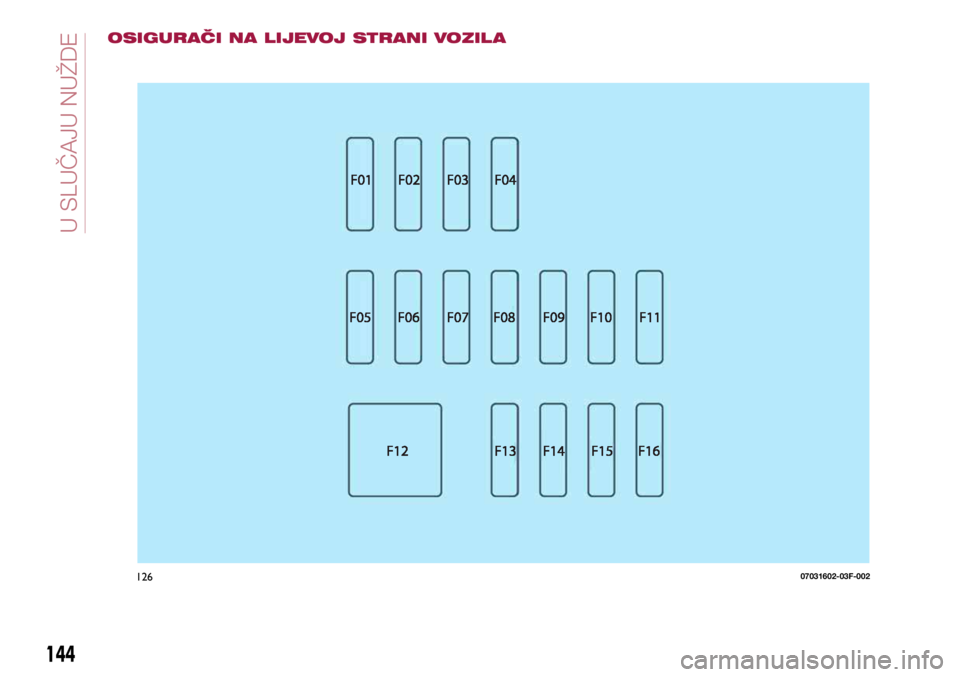

OSIGURAČI NA LIJEVOJ STRANI VOZIL A
144
Y WPY6ENY RY

OPISAMPERAŽAZAŠTIĆENA KOMPONENTA
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 —— —
F04 —— —
F05 F.OUTLET 15 A Utičnice za dodatke
F06 —— —
F07 AT IND 7.5 AIndikator pozicije AT mjenjača (ako je ugrađen)
F08 MIRROR 7.5 A Električno osvrtno zrcalo
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 F.WASHER 15 A Perač vjetrobrana
F12 P.WINDOW 30 A Električni prozori
F13 —— —
F14 SRS2/ESCL 15 AElektronsko zaključavanje upravljača
F15 SEAT WARM 20 A Grijač sjedala
F16 M.DEF 7.5 A —
145

12708020100-733-733
12808020202-121-003
UPOZORENJE
164) Ako osigurač ponovo pregori
kontaktirajte Fiatov servis.
165) Nikada nemojte zamijeniti osigurač
s osiguračem veće vrijednosti struje;
OPASNOST OD POŽARA.
166) Kontaktirajte Fiatov servis ako pregori
opći osigurač sigurnosnog sustava (zračni
jastuci, kočnice), sustava pogona (motor,
mjenjač) ili sustava upravljanja.
167) Nemojte sami mijenjati glavni
osigurač i multiplex spori osigurač. Za
zamjenu kontaktirajte Fiatov servis.
Zamjena ovih osigurača je opasna jer
se radi o osiguračima visoke struje.
Nepravilan zamjena mogla bi uzrokovati
električni udar ili kratki spoj, što može
dovesti do požara.
168) Prije zamjene osigurača, provjerite
je li kontaktni prekidač prebačen u položaj
OFF i jesu li svi drugi uređaji ugašeni i/ili
deaktivirani.
VAŽNO
32) Nikada nemojte zamijeniti osigurač s
metalnim žicama ili nečim sličnim.
33) Ako je potrebno oprati prostor motora,
pazite da direktno ne usmjerite mlaz vode
na kutiju osigurača i priključaka kao i
motore brisača vjetrobrana.
KIT ZA POPRAVAK GUME
(ako je ugrađeno)
169) 170) 171) 172) 173) 174) 175)
3)

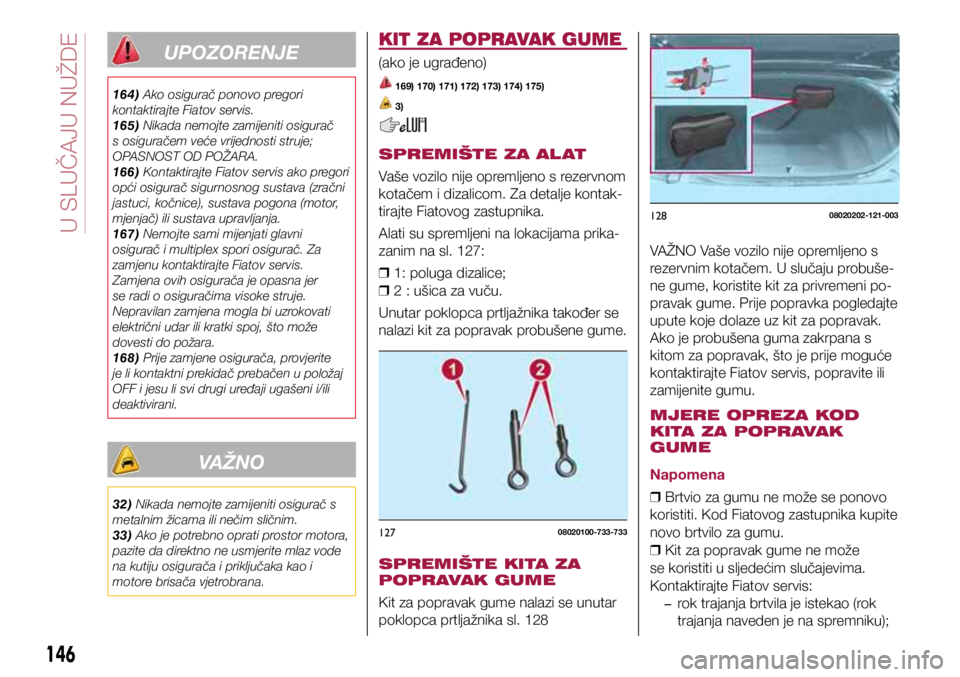

SPREMIŠTE ZA AL AT
Vaše vozilo nije opremljeno s rezervnom
kotačem i dizalicom. Za detalje kontak-
tirajte Fiatovog zastupnika.
Alati su spremljeni na lokacijama prika-
zanim na sl. 127:
❒ 1: poluga dizalice;

❒ 2 : ušica za vuču.
Unutar poklopca prtljažnika također se
nalazi kit za popravak probušene gume.
SPREMIŠTE KITA ZA
POPRAVAK GUME
Kit za popravak gume nalazi se unutar
poklopca prtljažnika sl. 128 VAŽNO Vaše vozilo nije opremljeno s
rezervnim kotačem. U slučaju probuše-
ne gume, koristite kit za privremeni po-
pravak gume. Prije popravka pogledajte
upute koje dolaze uz kit za popravak.
Ako je probušena guma zakrpana s
kitom za popravak, što je prije moguće
kontaktirajte Fiatov servis, popravite ili
zamijenite gumu.
MJERE OPREZA KOD
KITA ZA POPRAVAK
GUME
Napomena

❒ Brtvio za gumu ne može se ponovo
koristiti. Kod Fiatovog zastupnika kupite
novo brtvilo za gumu.
❒ Kit za popravak gume ne može
se koristiti u sljedećim slučajevima.
Kontaktirajte Fiatov servis: - rok trajanja brtvila je istekao (rok
trajanja naveden je na spremniku);
146
< :3<6(1< 5<

12908020202-03A-003
13008020202-03A-004
- puknuće je veće od 4 mm;
- oštećena je površina gume koja nije
profil;
- vozilo je voženo s praznom
gumom;
- guma je spala s naplatka;
- došlo je do oštećenja naplatka;
- guma ima dva ili više puknuća.
KRPANJE GUME S
KITOM ZA POPRAVAK
Učinite sljedeće:
❒ vozilo parkirajte na sigurno mjesto na
ravnu i tvrdu površinu tamo gdje neće
ometati promet;
❒ ručicu mjenjača prebacite u 1. brzinu
ili u položaj R (vožnja u nazad) (ručni
mjenjač) ili u položaj P (automatski
mjenjač);
❒ aktivirajte parkirnu kočnicu s
pritisnutom papučicom kočnice i
ugasite motor;
❒ po potrebi uključite sve pokazivače
smjera i na cestu postavite
upozoravajući trokut;
❒ neka svi putnici izađu i izvadite sav
teret i izvadite kit za popravak gume;
❒ protresite spremnik brtvila. Ako se
spremnik protrese nakon što se spoji
crijevo za ubrizgavanje, brtvilo bi moglo
izaći iz crijeva. Možda će biti nemoguće
ukloniti brtvilo s odjeće ili drugih
predmeta. Prije zavrtanja crijeva za
ubrizgavanje protresite spremnik.
VAŽNO Brtvilo se lako stvrdne i njego-
vo ubrizgavanje biti će teško pri hlad-
nom vremenu (0°C ili ispod). Za lakše
ubrizgavanje zagrijte spremnik u vozilu.

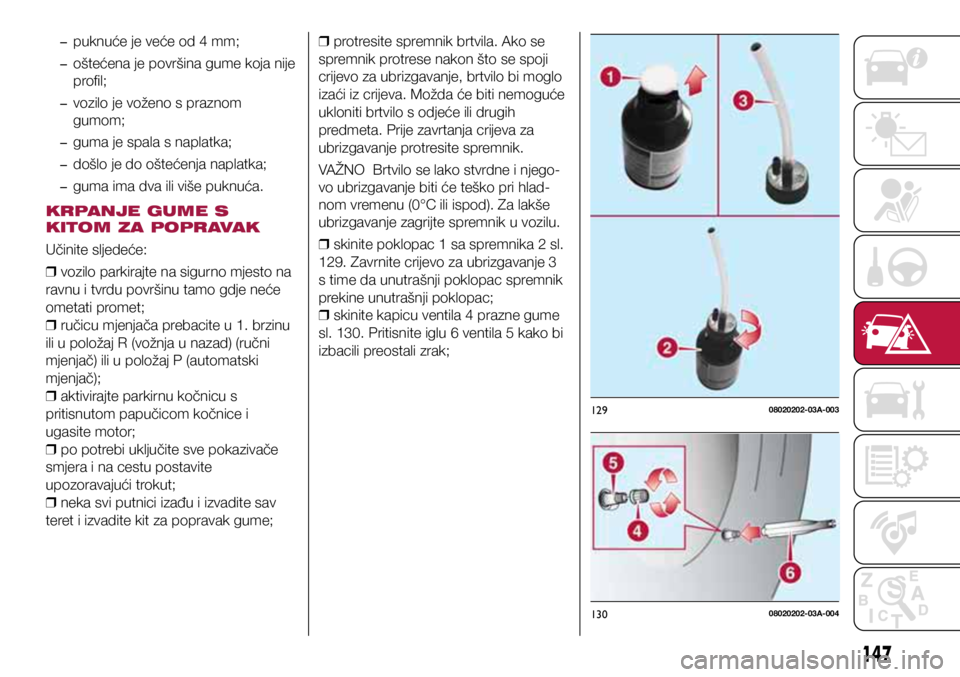

❒ skinite poklopac 1 sa spremnika 2 sl.
129. Zavrnite crijevo za ubrizgavanje 3
s time da unutrašnji poklopac spremnik
prekine unutrašnji poklopac;
❒ skinite kapicu ventila 4 prazne gume
sl. 130. Pritisnite iglu 6 ventila 5 kako bi
izbacili preostali zrak;
147

13108020202-03A-005
13208020202-03A-006
13308020202-03A-008
13408020202-03A-007
13508020202-03A-009
VAŽNO Ako u gumi ostane zraka
nakon uklanjanja igle ventila, igla bi
mogla izletjeti vani. Pažljivo uklonite iglu
ventila.

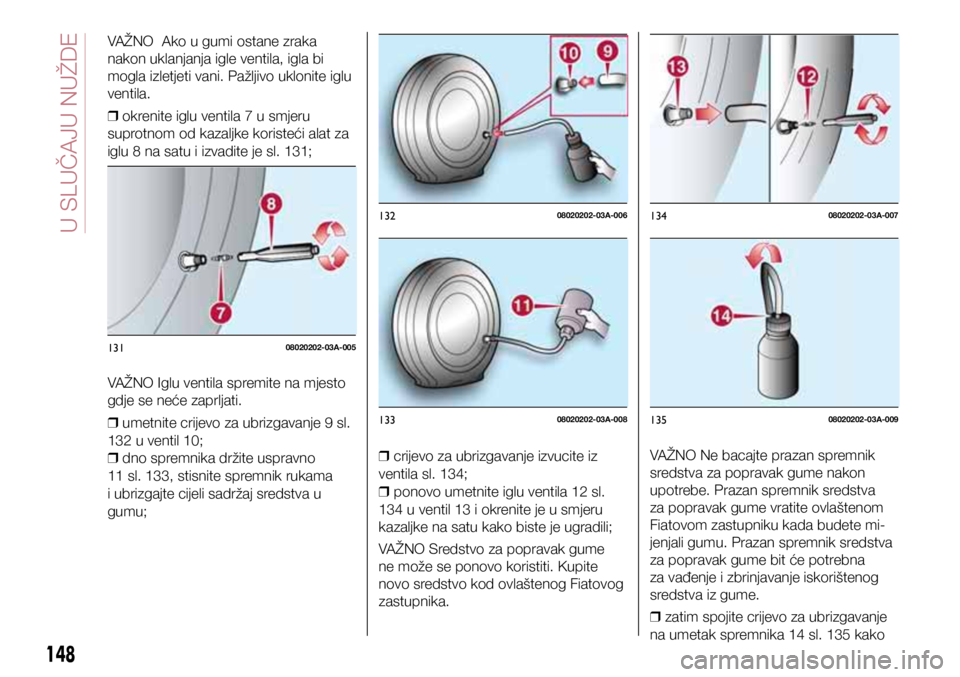

❒ okrenite iglu ventila 7 u smjeru
suprotnom od kazaljke koristeći alat za
iglu 8 na satu i izvadite je sl. 131;
VAŽNO Iglu ventila spremite na mjesto
gdje se neće zaprljati.

❒ umetnite crijevo za ubrizgavanje 9 sl.
132 u ventil 10;
❒ dno spremnika držite uspravno
11 sl. 133, stisnite spremnik rukama
i ubrizgajte cijeli sadržaj sredstva u
gumu;
❒ crijevo za ubrizgavanje izvucite iz
ventila sl. 134;
❒ ponovo umetnite iglu ventila 12 sl.
134 u ventil 13 i okrenite je u smjeru
kazaljke na satu kako biste je ugradili;
VAŽNO Sredstvo za popravak gume
ne može se ponovo koristiti. Kupite
novo sredstvo kod ovlaštenog Fiatovog
zastupnika. VAŽNO Ne bacajte prazan spremnik
sredstva za popravak gume nakon
upotrebe. Prazan spremnik sredstva
za popravak gume vratite ovlaštenom
Fiatovom zastupniku kada budete mi-
jenjali gumu. Prazan spremnik sredstva
za popravak gume bit će potrebna
za vađenje i zbrinjavanje iskorištenog
sredstva iz gume.

❒ zatim spojite crijevo za ubrizgavanje
na umetak spremnika 14 sl. 135 kako
148
