FIAT 124 SPIDER 2021 Notice d'entretien (in French)

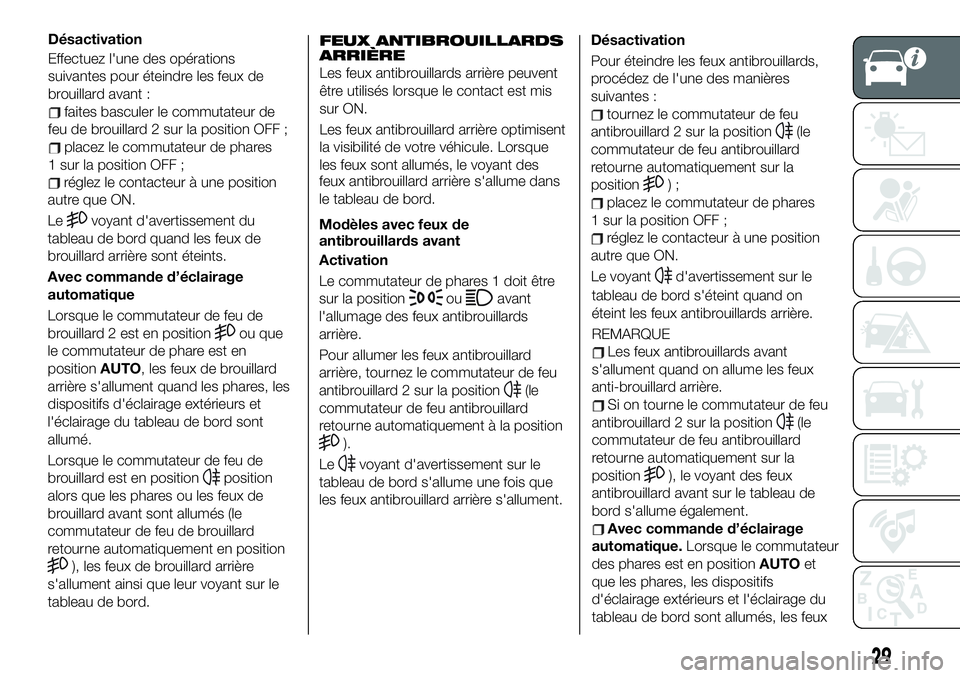

Désactivation
Effectuez l'une des opérations
suivantes pour éteindre les feux de
brouillard avant :
faites basculer le commutateur de
feu de brouillard 2 sur la position OFF ;
placez le commutateur de phares
1 sur la position OFF ;
réglez le contacteur à une position
autre que ON.
Le
voyant d'avertissement du
tableau de bord quand les feux de
brouillard arrière sont éteints.
Avec commande d’éclairage
automatique
Lorsque le commutateur de feu de
brouillard 2 est en position
ou que
le commutateur de phare est en
positionAUTO, les feux de brouillard
arrière s'allument quand les phares, les
dispositifs d'éclairage extérieurs et
l'éclairage du tableau de bord sont
allumé.
Lorsque le commutateur de feu de
brouillard est en position
position
alors que les phares ou les feux de
brouillard avant sont allumés (le
commutateur de feu de brouillard
retourne automatiquement en position
), les feux de brouillard arrière
s'allument ainsi que leur voyant sur le
tableau de bord.
FEUX ANTIBROUILLARDS
ARRIÈRE
Les feux antibrouillards arrière peuvent
être utilisés lorsque le contact est mis
sur ON.
Les feux antibrouillard arrière optimisent
la visibilité de votre véhicule. Lorsque
les feux sont allumés, le voyant des
feux antibrouillard arrière s'allume dans
le tableau de bord.
Modèles avec feux de
antibrouillards avant
Activation
Le commutateur de phares 1 doit être
sur la position
ouavant
l'allumage des feux antibrouillards
arrière.
Pour allumer les feux antibrouillard
arrière, tournez le commutateur de feu
antibrouillard 2 sur la position
(le
commutateur de feu antibrouillard
retourne automatiquement à la position
).
Le
voyant d'avertissement sur le
tableau de bord s'allume une fois que
les feux antibrouillard arrière s'allument.Désactivation
Pour éteindre les feux antibrouillards,
procédez de l'une des manières
suivantes :
tournez le commutateur de feu
antibrouillard 2 sur la position
(le
commutateur de feu antibrouillard
retourne automatiquement sur la
position
);
placez le commutateur de phares
1 sur la position OFF ;
réglez le contacteur à une position
autre que ON.
Le voyant
d'avertissement sur le
29
tableau de bord s'éteint quand on
éteint les feux antibrouillards arrière.
REMARQUE
Les feux antibrouillards avant
s'allument quand on allume les feux
anti-brouillard arrière.
Si on tourne le commutateur de feu
antibrouillard 2 sur la position
(le
commutateur de feu antibrouillard
retourne automatiquement sur la
position
), le voyant des feux
antibrouillard avant sur le tableau de
bord s'allume également.
Avec commande d’éclairage
automatique.Lorsque le commutateur
des phares est en positionAUTOet
que les phares, les dispositifs
d'éclairage extérieurs et l'éclairage du
tableau de bord sont allumés, les feux

antibrouillard arrière s'allument
lorsqu'on allume feux antibrouillard
commutateur des phares antibrouillard
arrière.
Modèles sans feux antibrouillards
avant
Les phares doivent rester allumés pour
allumer les feux antibrouillards arrière.
Activation
Pour allumer les feux antibrouillard
arrière, placez le commutateur de feu
antibrouillard 2 sur la position
(le
commutateur de feu antibrouillard
retourne automatiquement à sa
position).
Le voyant de feux antibrouillard arrière
s'allume sur le tableau de bord une fois
que les feux antibrouillard arrière sont
allumés.
Désactivation
Pour éteindre les feux antibrouillards,
procédez de l'une des manières
suivantes :
tournez le commutateur de feu
antibrouillard 2 sur la position
(le
commutateur de feu antibrouillard
retourne automatiquement sur la
position
);
placez le commutateur de feux
antibrouillard 2 sur la position OFF ;
placez le commutateur de phares
1 sur la position OFF.Le voyant des feux antibrouillard arrière
sur le tableau de bord s'éteint aprè_s
l'extinction des feux antibrouillards
arrière.
FEUX CLIGNOTANTS
Vous devez mettre le contact sur ON
pour pouvoir utiliser les clignotants.
Indicateurs de direction
Abaissez la manette de clignotant de la
position d'arrêt (pour un virage à
gauche) ou relevez-la de la position
d'arrêt (pour un virage à droite). Le
clignotant s'éteint automatiquement
une fois le virage effectué.
Si le voyant continue de clignoter après
un virage, retournez manuellement la
manette à sa position initiale.
Les voyants des clignotants (verts)
situés sur le tableau de bord
clignotent du côté de la direction du
virage indiquée par la manette des
clignotants pour indiquer quel clignotant
est allumé.
REMARQUE Si un voyant émet une
lumière plutôt stable ou s'il clignote
anormalement, c'est que l'un des
clignotant est peut-être grillé.CLIGNOTANT DE
CHANGEMENT DE VOIE
Déplacez de moitié de levier vers la
direction du changement de voie
(jusqu'à ce que l'indicateur clignote) et
maintenez-le à cette position. Le levier
retourne à la position OFF une fois
relâché.
Signal de changement de voie à
trois clignotants
Après avoir relâché le levier de signal de
changement de voie, l'indicateur de ce
signal clignote trois fois.
L'opération peut être annulée lorsque
vous déplacez le levier dans le sens
opposé à celui à partir duquel il a été
actionné.
30
PRISE EN MAIN DE VOTRE VÉHICULE
Système d’éclairage
avant adaptatif (AFS)
(si fournie)
Le Système d'éclairage avant adaptatif
(AFS) ajuste automatiquement la
lumière des phares vers la gauche ou
vers la droite parallèlement au
fonctionnement du volant après leur
allumage.
Un dysfonctionnement de système ou
des conditions de fonctionnement sont
indiqués par un signal d'avertissement.
Reportez-vous au paragraphe
« Voyants d'avertissement sur le
tableau de bord » dans le chapitre
« Connaitre le tableau de bord ».

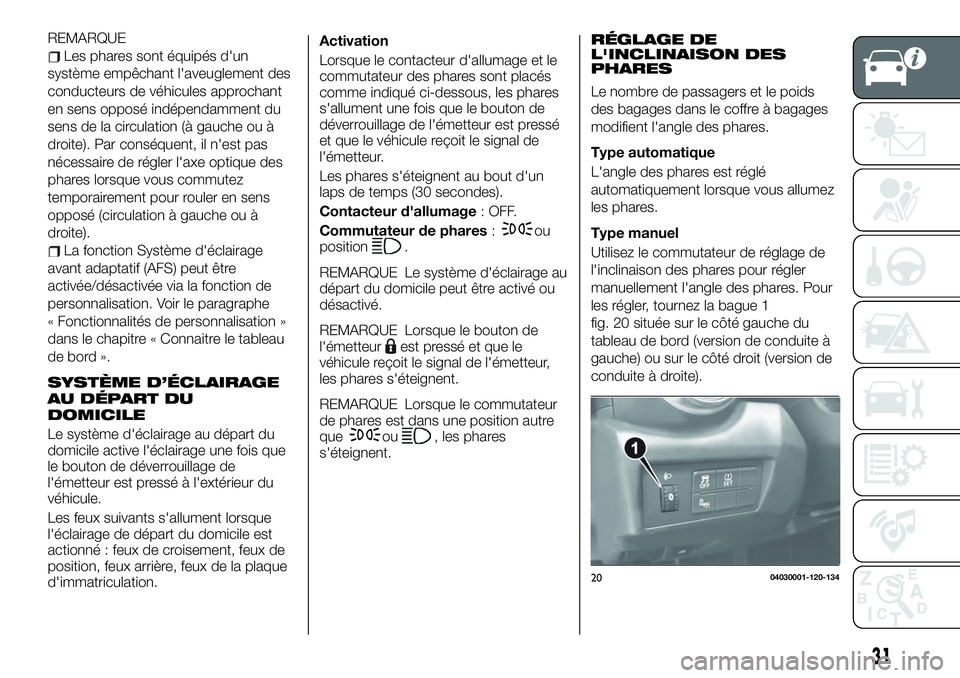

REMARQUE
Les phares sont équipés d'un
système empêchant l'aveuglement des
conducteurs de véhicules approchant
en sens opposé indépendamment du
sens de la circulation (à gauche ou à
droite). Par conséquent, il n'est pas
nécessaire de régler l'axe optique des
phares lorsque vous commutez
temporairement pour rouler en sens
opposé (circulation à gauche ou à
droite).
La fonction Système d'éclairage
avant adaptatif (AFS) peut être
activée/désactivée via la fonction de
personnalisation. Voir le paragraphe
« Fonctionnalités de personnalisation »
dans le chapitre « Connaitre le tableau
de bord ».
RÉGLAGE DE
L'INCLINAISON DES
PHARES
Le nombre de passagers et le poids
des bagages dans le coffre à bagages
modifient l'angle des phares.
Type automatique
L'angle des phares est réglé
automatiquement lorsque vous allumez
les phares.
Type manuel
Utilisez le commutateur de réglage de
l'inclinaison des phares pour régler
manuellement l'angle des phares. Pour
les régler, tournez la bague 1
fig. 20 située sur le côté gauche du
tableau de bord (version de conduite à
gauche) ou sur le côté droit (version de
conduite à droite).
2004030001-120-134
31
SYSTÈME D’ÉCLAIRAGE
AU DÉPART DU
DOMICILE
Le système d'éclairage au départ du
domicile active l'éclairage une fois que
le bouton de déverrouillage de
l'émetteur est pressé à l'extérieur du
véhicule.
Les feux suivants s'allument lorsque
l'éclairage de départ du domicile est
actionné : feux de croisement, feux de
position, feux arrière, feux de la plaque
d'immatriculation.Activation
Lorsque le contacteur d'allumage et le
commutateur des phares sont placés
comme indiqué ci-dessous, les phares
s'allument une fois que le bouton de
déverrouillage de l'émetteur est pressé
et que le véhicule reçoit le signal de
l'émetteur.
Les phares s'éteignent au bout d'un
laps de temps (30 secondes).
Contacteur d'allumage: OFF.
Commutateur de phares:
ou
position.
REMARQUE Le système d'éclairage au
départ du domicile peut être activé ou
désactivé.
REMARQUE Lorsque le bouton de
l'émetteur
est pressé et que le
véhicule reçoit le signal de l'émetteur,
les phares s'éteignent.
REMARQUE Lorsque le commutateur
de phares est dans une position autre
que
ou, les phares
s'éteignent.

Sélectionnez l'angle de phares approprié à partir du schéma suivant :
Siège avant
Siège arrière ChargePosition du
commutateur
Tournevis Passager
X ——— 0
XX——0
XXX—2
XXXX3
X——X 4
X = Oui
— = Non
32
PRISE EN MAIN DE VOTRE VÉHICULE

ATTENTION
41)Les feux de jour sont une alternative
aux feux de croisement dans les pays où il
est obligatoire de rouler avec des phares
allumés en plein jour ; lorsque cela n'est
pas obligatoire, l'utilisation des feux de jour
est autorisée.
42)Les feux de jour ne peuvent pas
remplacer les feux de croisement pour
rouler de nuit ou emprunter des tunnels.
L'utilisation des feux de jour est régie par le
code de la route du pays dans lequel vous
circulez. Respectez les prescriptions
légales.

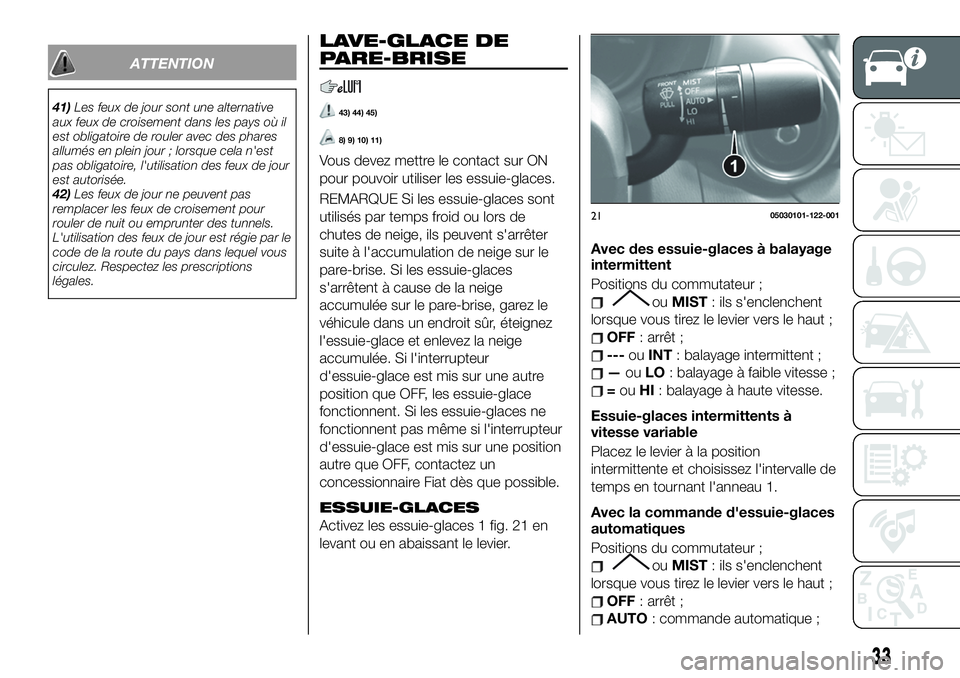

LAVE-GLACE DE
PARE-BRISE
43) 44) 45)
8) 9) 10) 11)
Vous devez mettre le contact sur ON
pour pouvoir utiliser les essuie-glaces.
REMARQUE Si les essuie-glaces sont
utilisés par temps froid ou lors de
chutes de neige, ils peuvent s'arrêter
suite à l'accumulation de neige sur le
pare-brise. Si les essuie-glaces
s'arrêtent à cause de la neige
accumulée sur le pare-brise, garez le
véhicule dans un endroit sûr, éteignez
l'essuie-glace et enlevez la neige
accumulée. Si l'interrupteur
d'essuie-glace est mis sur une autre
position que OFF, les essuie-glace
fonctionnent. Si les essuie-glaces ne
fonctionnent pas même si l'interrupteur
d'essuie-glace est mis sur une position
autre que OFF, contactez un
concessionnaire Fiat dès que possible.
ESSUIE-GLACES
Activez les essuie-glaces 1 fig. 21 en
levant ou en abaissant le levier.Avec des essuie-glaces à balayage
intermittent
Positions du commutateur ;
ouMIST: ils s'enclenchent
lorsque vous tirez le levier vers le haut ;
OFF: arrêt ;
---ouINT: balayage intermittent ;
—ouLO: balayage à faible vitesse ;
=ouHI: balayage à haute vitesse.
Essuie-glaces intermittents à
vitesse variable
Placez le levier à la position
intermittente et choisissez l'intervalle de
temps en tournant l'anneau 1.
Avec la commande d'essuie-glaces
automatiques
Positions du commutateur ;
ouMIST: ils s'enclenchent
lorsque vous tirez le levier vers le haut ;
OFF: arrêt ;
AUTO: commande automatique ;
2105030101-122-001
33

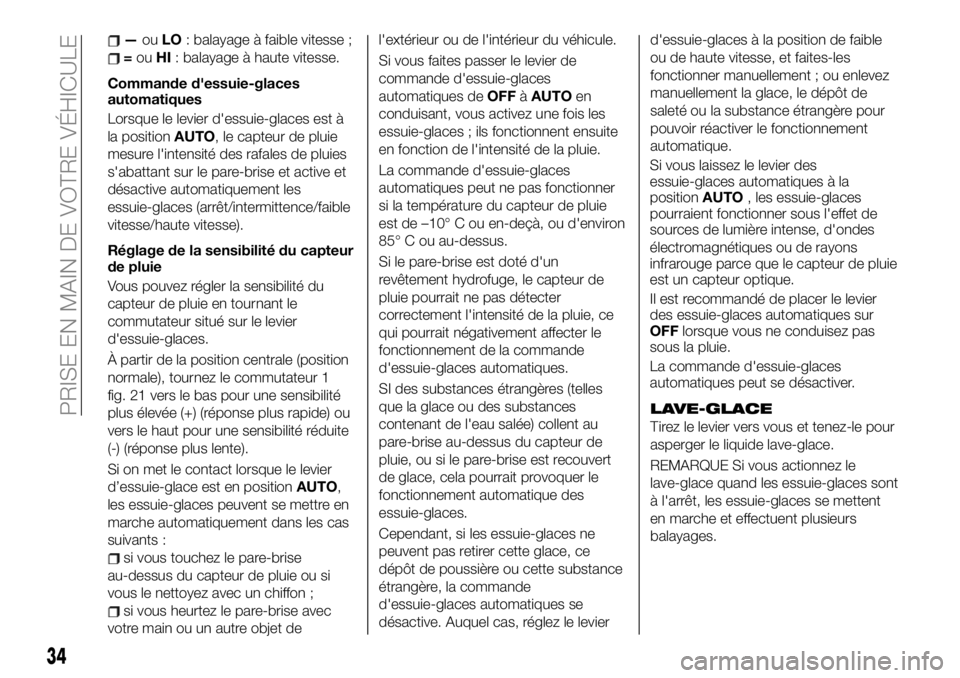

—ouLO: balayage à faible vitesse ;
=ouHI: balayage à haute vitesse.
Commande d'essuie-glaces
automatiques
Lorsque le levier d'essuie-glaces est à
la positionAUTO, le capteur de pluie
mesure l'intensité des rafales de pluies
s'abattant sur le pare-brise et active et
désactive automatiquement les
essuie-glaces (arrêt/intermittence/faible
vitesse/haute vitesse).
Réglage de la sensibilité du capteur
de pluie
Vous pouvez régler la sensibilité du
capteur de pluie en tournant le
commutateur situé sur le levier
d'essuie-glaces.
À partir de la position centrale (position
normale), tournez le commutateur 1
fig. 21 vers le bas pour une sensibilité
plus élevée (+) (réponse plus rapide) ou
vers le haut pour une sensibilité réduite
(-) (réponse plus lente).
Si on met le contact lorsque le levier
d’essuie-glace est en positionAUTO,
les essuie-glaces peuvent se mettre en
marche automatiquement dans les cas
suivants :
si vous touchez le pare-brise
au-dessus du capteur de pluie ou si
vous le nettoyez avec un chiffon ;
si vous heurtez le pare-brise avec
votre main ou un autre objet del'extérieur ou de l'intérieur du véhicule.
Si vous faites passer le levier de
commande d'essuie-glaces
automatiques deOFFàAUTOen
conduisant, vous activez une fois les
essuie-glaces ; ils fonctionnent ensuite
en fonction de l'intensité de la pluie.
La commande d'essuie-glaces
automatiques peut ne pas fonctionner
si la température du capteur de pluie
est de –10° C ou en-deçà, ou d'environ
85° C ou au-dessus.
Si le pare-brise est doté d'un
revêtement hydrofuge, le capteur de
pluie pourrait ne pas détecter
correctement l'intensité de la pluie, ce
qui pourrait négativement affecter le
fonctionnement de la commande
d'essuie-glaces automatiques.
SI des substances étrangères (telles
que la glace ou des substances
contenant de l'eau salée) collent au
pare-brise au-dessus du capteur de
pluie, ou si le pare-brise est recouvert
de glace, cela pourrait provoquer le
fonctionnement automatique des
essuie-glaces.
Cependant, si les essuie-glaces ne
peuvent pas retirer cette glace, ce
dépôt de poussière ou cette substance
étrangère, la commande
d'essuie-glaces automatiques se
désactive. Auquel cas, réglez le levierd'essuie-glaces à la position de faible
ou de haute vitesse, et faites-les
fonctionner manuellement ; ou enlevez
manuellement la glace, le dépôt de
saleté ou la substance étrangère pour
pouvoir réactiver le fonctionnement
automatique.
LAVE-GLACE
Tirez le levier vers vous et tenez-le pour
asperger le liquide lave-glace.
REMARQUE Si vous actionnez le
lave-glace quand les essuie-glaces sont
à l'arrêt, les essuie-glaces se mettent
en marche et effectuent plusieurs
balayages.
34
PRISE EN MAIN DE VOTRE VÉHICULE
Si vous laissez le levier des
essuie-glaces automatiques à la
positionAUTO, les essuie-glaces
pourraient fonctionner sous l'effet de
sources de lumière intense, d'ondes
électromagnétiques ou de rayons
infrarouge parce que le capteur de pluie
est un capteur optique.
Il est recommandé de placer le levier
des essuie-glaces automatiques sur
OFFlorsque vous ne conduisez pas
sous la pluie.
La commande d'essuie-glaces
automatiques peut se désactiver.

LAVE-PHARE(si fourni)
Le contact doit être mis sur ON et les
phares doivent être allumés.
Les lave-phares fig. 23 fonctionnent
automatiquement lorsque le lave-glace
a été actionné cinq fois. Si vous voulez
actionner le lave-phares, appuyez deux
fois sur le levier d'essuie-glace.
ATTENTION
43)Utilisez uniquement du liquide
lave-glace pour pare-brise ou de l’eau
claire dans le réservoir. Il est dangereux
d’utiliser de l’antigel pour radiateur à la
place de liquide lave-glace. S’il est vaporisé
sur le pare-brise, il le salit, nuit à la visibilité,
ce qui peut causer un accident.
44)N'utilisez que du liquide lave-glace
mélangé à de l'antigel par temps de gel.
L'utilisation du liquide lave-glace sans
antigel par temps de gel présente des
risques : le liquide lave-glace pourrait geler
sur le pare-brise et nuire à la visibilité, ce
qui peut donner lieu à un accident. Par
ailleurs, assurez-vous de chauffer
suffisamment le pare-brise à l'aide du
dégivreur avant de vaporiser le liquide
lave-glace.
45)Assurez-vous d'arrêter le dispositif au
moment de nettoyer le pare-brise.
ATTENTION
8)N'utilisez pas l'essuie-glace de
pare-brise pour enlever les couches de
neige ou de glace du pare-brise. Dans ces
conditions, l'essuie-glace de pare-brise
peut être soumis à une contrainte
excessive et le contacteur d'arrêt du
moteur qui empêche l'activation pendant
quelques secondes peut se déclencher. Si
le moteur ne redémarre pas, même après
le redémarrage du véhicule, contactez un
concessionnaire Fiat.
9)N’utilisez pas d’essuie-glace dont les
balais seraient soulevés du pare-brise.
10)N'activez pas le capteur de pluie
lorsque vous faites laver le véhicule dans un
système de lavage automatique.
11)S'il se trouve du givre sur le pare-brise,
assurez-vous d'avoir correctement
déconnecté le dispositif.
2204110109-115-001
2304110102-L37-007
35
Si l'essuie-glace ne fonctionne pas,
inspectez le niveau du liquide
lave-glace. Si le niveau du liquide est
normal, contactez un concessionnaire
Fiat.
REMARQUEAvec les lave-phares.
Lorsque les phares sont allumés, les
lave-phares fonctionnent
automatiquement en intervenant une
fois toutes les cinq interventions du
lave-glace pour pare-brise.
Reportez-vous à la section
“Lave-phares”.

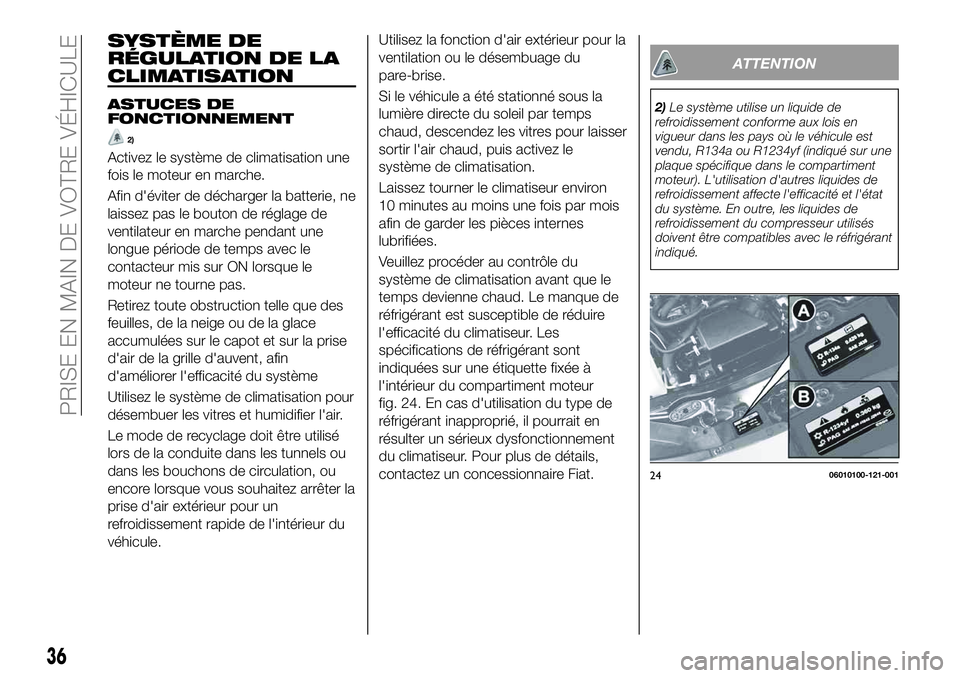

SYSTÈME DE
RÉGULATION DE LA
CLIMATISATION
ASTUCES DE
FONCTIONNEMENT
Activez le système de climatisation une
fois le moteur en marche.
Afin d'éviter de décharger la batterie, ne
laissez pas le bouton de réglage de
ventilateur en marche pendant une
longue période de temps avec le
contacteur mis sur ON lorsque le
moteur ne tourne pas.
Retirez toute obstruction telle que des
feuilles, de la neige ou de la glace
accumulées sur le capot et sur la prise
d'air de la grille d'auvent, afin
d'améliorer l'efficacité du système
Utilisez le système de climatisation pour
désembuer les vitres et humidifier l'air.
Le mode de recyclage doit être utilisé
lors de la conduite dans les tunnels ou
dans les bouchons de circulation, ou
encore lorsque vous souhaitez arrêter la
prise d'air extérieur pour un
refroidissement rapide de l'intérieur du
véhicule.Utilisez la fonction d'air extérieur pour la
ventilation ou le désembuage du
pare-brise.
Si le véhicule a été stationné sous la
lumière directe du soleil par temps
chaud, descendez les vitres pour laisser
sortir l'air chaud, puis activez le
système de climatisation.
Laissez tourner le climatiseur environ
10 minutes au moins une fois par mois
afin de garder les pièces internes
lubrifiées.
Veuillez procéder au contrôle du
système de climatisation avant que le
temps devienne chaud. Le manque de
réfrigérant est susceptible de réduire
l'efficacité du climatiseur. Les
spécifications de réfrigérant sont
indiquées sur une étiquette fixée à
l'intérieur du compartiment moteur
fig. 24. En cas d'utilisation du type de
réfrigérant inapproprié, il pourrait en
résulter un sérieux dysfonctionnement
du climatiseur. Pour plus de détails,
contactez un concessionnaire Fiat.
ATTENTION
2)Le système utilise un liquide de
refroidissement conforme aux lois en
vigueur dans les pays où le véhicule est
vendu, R134a ou R1234yf (indiqué sur une
plaque spécifique dans le compartiment
moteur). L'utilisation d'autres liquides de
refroidissement affecte l'efficacité et l'état
du système. En outre, les liquides de
refroidissement du compresseur utilisés
doivent être compatibles avec le réfrigérant
indiqué.
36
PRISE EN MAIN DE VOTRE VÉHICULE
2)
2406010100-121-001

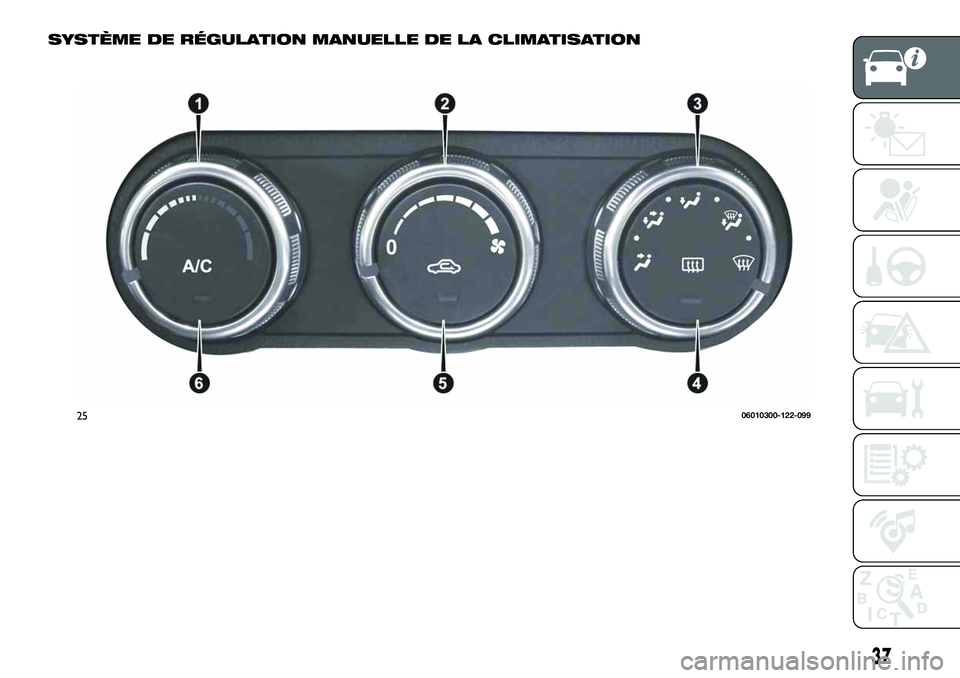

SYSTÈME DE RÉGULATION MANUELLE DE LA CLIMATISATION
2506010300-122-099
37

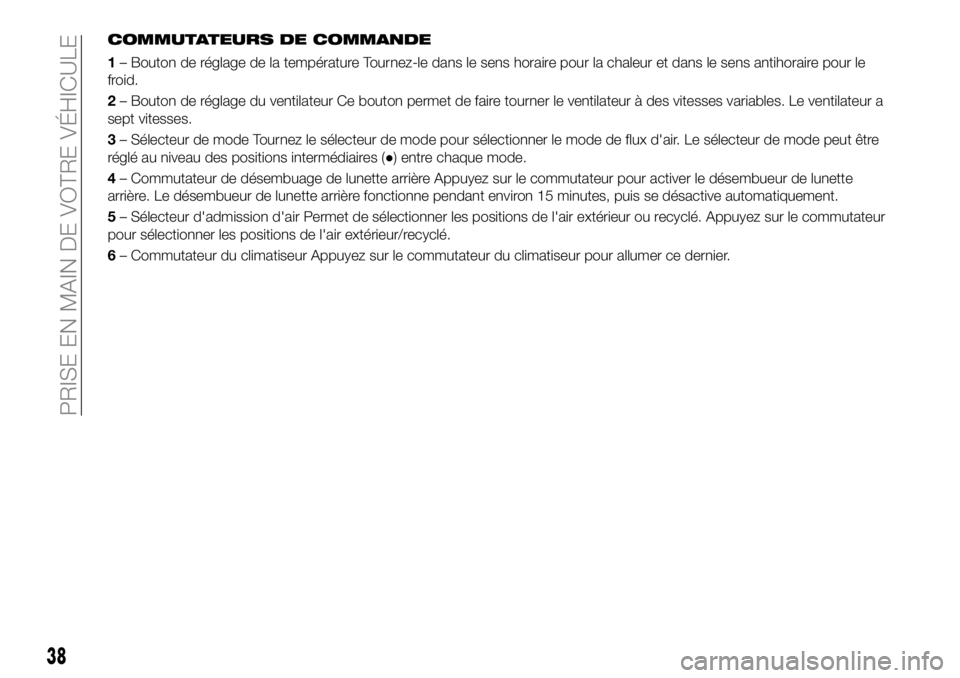

COMMUTATEURS DE COMMANDE
1– Bouton de réglage de la température Tournez-le dans le sens horaire pour la chaleur et dans le sens antihoraire pour le
froid.
2– Bouton de réglage du ventilateur Ce bouton permet de faire tourner le ventilateur à des vitesses variables. Le ventilateur a
sept vitesses.
3– Sélecteur de mode Tournez le sélecteur de mode pour sélectionner le mode de flux d'air. Le sélecteur de mode peut être
réglé au niveau des positions intermédiaires (●) entre chaque mode.
4– Commutateur de désembuage de lunette arrière Appuyez sur le commutateur pour activer le désembueur de lunette
arrière. Le désembueur de lunette arrière fonctionne pendant environ 15 minutes, puis se désactive automatiquement.
5– Sélecteur d'admission d'air Permet de sélectionner les positions de l'air extérieur ou recyclé. Appuyez sur le commutateur
pour sélectionner les positions de l'air extérieur/recyclé.
6– Commutateur du climatiseur Appuyez sur le commutateur du climatiseur pour allumer ce dernier.
38
PRISE EN MAIN DE VOTRE VÉHICULE
