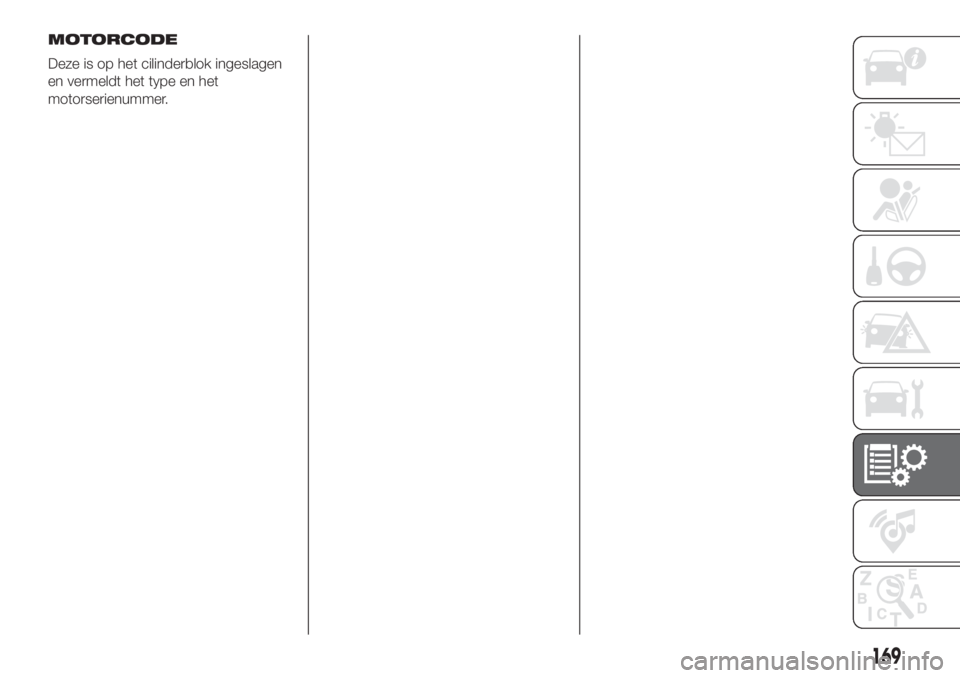

MOTORCODE
Deze is op het cilinderblok ingeslagen
en vermeldt het type en het
motorserienummer.
169

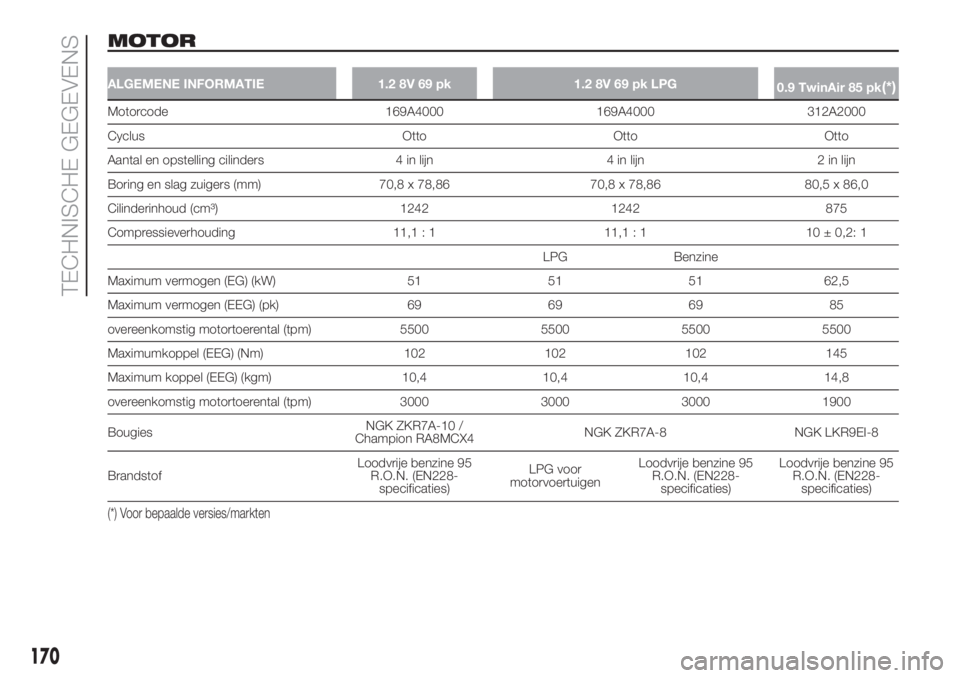

MOTOR
ALGEMENE INFORMATIE 1.2 8V 69 pk 1.2 8V 69 pk LPG
0.9 TwinAir 85 pk(*)
Motorcode 169A4000 169A4000 312A2000
Cyclus Otto Otto Otto
Aantal en opstelling cilinders 4 in lijn 4 in lijn 2 in lijn
Boring en slag zuigers (mm) 70,8 x 78,86 70,8 x 78,86 80,5 x 86,0
Cilinderinhoud (cm³) 1242 1242 875
Compressieverhouding 11,1 : 1 11,1 : 1 10 ± 0,2: 1
LPG Benzine
Maximum vermogen (EG) (kW) 51 51 51 62,5
Maximum vermogen (EEG) (pk) 69 69 69 85
overeenkomstig motortoerental (tpm) 5500 5500 5500 5500
Maximumkoppel (EEG) (Nm) 102 102 102 145
Maximum koppel (EEG) (kgm) 10,4 10,4 10,4 14,8
overeenkomstig motortoerental (tpm) 3000 3000 3000 1900
BougiesNGK ZKR7A-10 /
Champion RA8MCX4NGK ZKR7A-8 NGK LKR9EI-8
BrandstofLoodvrije benzine 95
R.O.N. (EN228-
specificaties)LPG voor
motorvoertuigenLoodvrije benzine 95
R.O.N. (EN228-
specificaties)Loodvrije benzine 95
R.O.N. (EN228-
specificaties)
(*) Voor bepaalde versies/markten
170
TECHNISCHE GEGEVENS

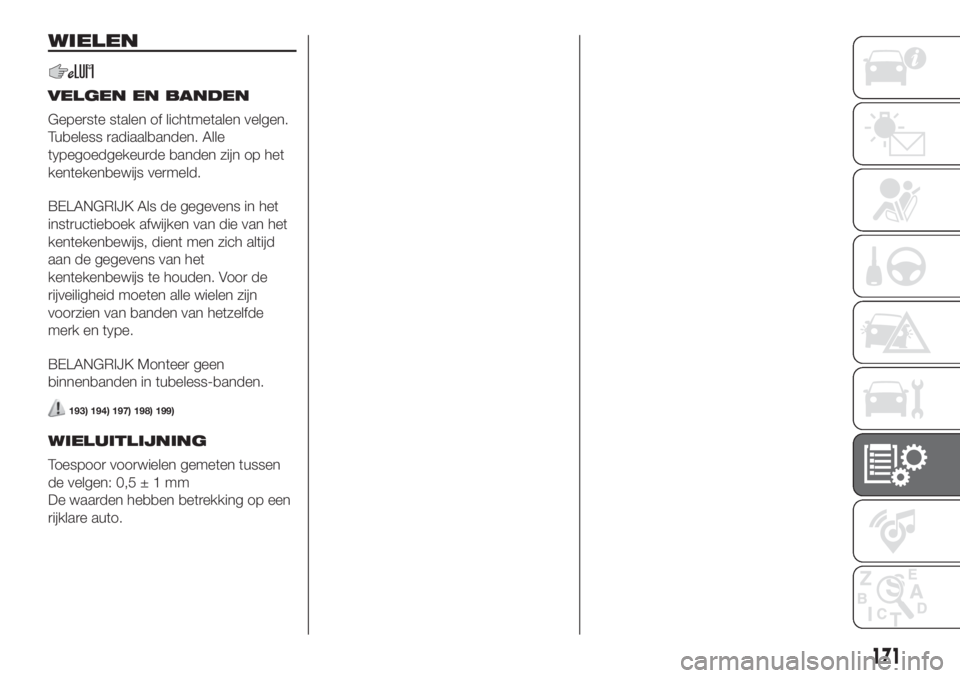

WIELEN
VELGEN EN BANDEN
Geperste stalen of lichtmetalen velgen.
Tubeless radiaalbanden. Alle
typegoedgekeurde banden zijn op het
kentekenbewijs vermeld.
BELANGRIJK Als de gegevens in het
instructieboek afwijken van die van het
kentekenbewijs, dient men zich altijd
aan de gegevens van het
kentekenbewijs te houden. Voor de
rijveiligheid moeten alle wielen zijn
voorzien van banden van hetzelfde
merk en type.
BELANGRIJK Monteer geen
binnenbanden in tubeless-banden.
193) 194) 197) 198) 199)
WIELUITLIJNING
Toespoor voorwielen gemeten tussen
de velgen: 0,5±1mm
De waarden hebben betrekking op een
rijklare auto.
171

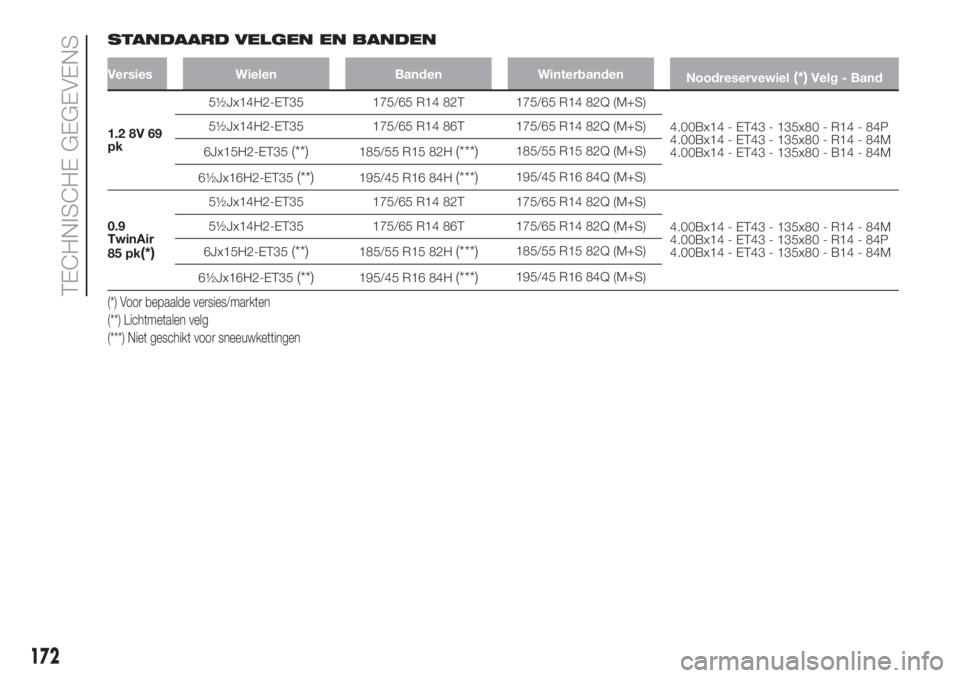

STANDAARD VELGEN EN BANDEN
Versies Wielen Banden Winterbanden
Noodreservewiel(*)Velg - Band
1.2 8V 69
pk5½Jx14H2-ET35 175/65 R14 82T 175/65 R14 82Q (M+S)
4.00Bx14 - ET43 - 135x80 - R14 - 84P
4.00Bx14 - ET43 - 135x80 - R14 - 84M
4.00Bx14 - ET43 - 135x80 - B14 - 84M 5½Jx14H2-ET35 175/65 R14 86T 175/65 R14 82Q (M+S)
6Jx15H2-ET35
(**)185/55 R15 82H(***)185/55 R15 82Q (M+S)
6½Jx16H2-ET35
(**)195/45 R16 84H(***)195/45 R16 84Q (M+S)
0.9
TwinAir
85 pk
(*)
5½Jx14H2-ET35 175/65 R14 82T 175/65 R14 82Q (M+S)
4.00Bx14 - ET43 - 135x80 - R14 - 84M
4.00Bx14 - ET43 - 135x80 - R14 - 84P
4.00Bx14 - ET43 - 135x80 - B14 - 84M 5½Jx14H2-ET35 175/65 R14 86T 175/65 R14 82Q (M+S)
6Jx15H2-ET35
(**)185/55 R15 82H(***)185/55 R15 82Q (M+S)
6½Jx16H2-ET35
(**)195/45 R16 84H(***)195/45 R16 84Q (M+S)
(*) Voor bepaalde versies/markten
(**) Lichtmetalen velg
(***) Niet geschikt voor sneeuwkettingen
172
TECHNISCHE GEGEVENS

BANDENSPANNING IN KOUDE TOESTAND (bar)
195) 196)
Bij warme banden moet de bandenspanning 0,3 bar hoger zijn dan de aanbevolen waarde.
Bij winterbanden moet de bandenspanning +0,2 bar worden verhoogd t.o.v. de voorgeschreven spanningswaarde voor andere
standaardbanden.
Controleer de bandenspanning nogmaals als de banden koud zijn.
BandenGemiddelde belasting Volledige belasting
Noodreservewiel(*)Voor Achter Voor Achter
175/65 R14 82T/86T
(1.2 ECO-uitvoeringen)2,4(**)/2.2(***)2,2(**)/2.0(***)2,4(**)/2.3(***)2,2(**)/2.2(***)
2,8 175/65 R14 82T 2,2 2,0 2,3 2,2
175/65 R14 86T 2,2 2,0 2,3 2,2
185/55 R15 82H 2,2 2,1 2,3 2,3
195/45 R16 84H 2,2 2,1 2,4 2,3
(*) Voor bepaalde versies/markten
(**) ECO
(***) COMFORT: Het ECO-verbruik wordt niet gewaarborgd
173

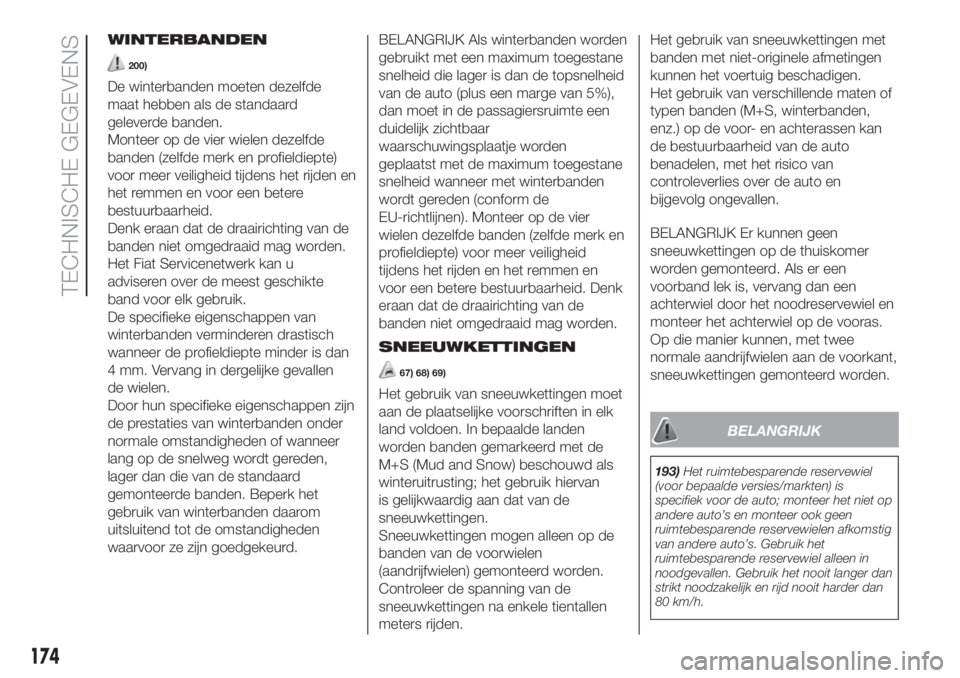

WINTERBANDEN
200)
De winterbanden moeten dezelfde
maat hebben als de standaard
geleverde banden.
Monteer op de vier wielen dezelfde
banden (zelfde merk en profieldiepte)
voor meer veiligheid tijdens het rijden en
het remmen en voor een betere
bestuurbaarheid.
Denk eraan dat de draairichting van de
banden niet omgedraaid mag worden.
Het Fiat Servicenetwerk kan u
adviseren over de meest geschikte
band voor elk gebruik.
De specifieke eigenschappen van
winterbanden verminderen drastisch
wanneer de profieldiepte minder is dan
4 mm. Vervang in dergelijke gevallen
de wielen.
Door hun specifieke eigenschappen zijn
de prestaties van winterbanden onder
normale omstandigheden of wanneer
lang op de snelweg wordt gereden,
lager dan die van de standaard
gemonteerde banden. Beperk het
gebruik van winterbanden daarom
uitsluitend tot de omstandigheden
waarvoor ze zijn goedgekeurd.BELANGRIJK Als winterbanden worden
gebruikt met een maximum toegestane
snelheid die lager is dan de topsnelheid
van de auto (plus een marge van 5%),
dan moet in de passagiersruimte een
duidelijk zichtbaar
waarschuwingsplaatje worden
geplaatst met de maximum toegestane
snelheid wanneer met winterbanden
wordt gereden (conform de
EU-richtlijnen). Monteer op de vier
wielen dezelfde banden (zelfde merk en
profieldiepte) voor meer veiligheid
tijdens het rijden en het remmen en
voor een betere bestuurbaarheid. Denk
eraan dat de draairichting van de
banden niet omgedraaid mag worden.
SNEEUWKETTINGEN
67) 68) 69)
Het gebruik van sneeuwkettingen moet
aan de plaatselijke voorschriften in elk
land voldoen. In bepaalde landen
worden banden gemarkeerd met de
M+S (Mud and Snow) beschouwd als
winteruitrusting; het gebruik hiervan
is gelijkwaardig aan dat van de
sneeuwkettingen.
Sneeuwkettingen mogen alleen op de
banden van de voorwielen
(aandrijfwielen) gemonteerd worden.
Controleer de spanning van de
sneeuwkettingen na enkele tientallen
meters rijden.Het gebruik van sneeuwkettingen met
banden met niet-originele afmetingen
kunnen het voertuig beschadigen.
Het gebruik van verschillende maten of
typen banden (M+S, winterbanden,
enz.) op de voor- en achterassen kan
de bestuurbaarheid van de auto
benadelen, met het risico van
controleverlies over de auto en
bijgevolg ongevallen.
BELANGRIJK Er kunnen geen
sneeuwkettingen op de thuiskomer
worden gemonteerd. Als er een
voorband lek is, vervang dan een
achterwiel door het noodreservewiel en
monteer het achterwiel op de vooras.
Op die manier kunnen, met twee
normale aandrijfwielen aan de voorkant,
sneeuwkettingen gemonteerd worden.
BELANGRIJK
193)Het ruimtebesparende reservewiel
(voor bepaalde versies/markten) is
specifiek voor de auto; monteer het niet op
andere auto’s en monteer ook geen
ruimtebesparende reservewielen afkomstig
van andere auto’s. Gebruik het
ruimtebesparende reservewiel alleen in
noodgevallen. Gebruik het nooit langer dan
strikt noodzakelijk en rijd nooit harder dan
80 km/h.
174
TECHNISCHE GEGEVENS

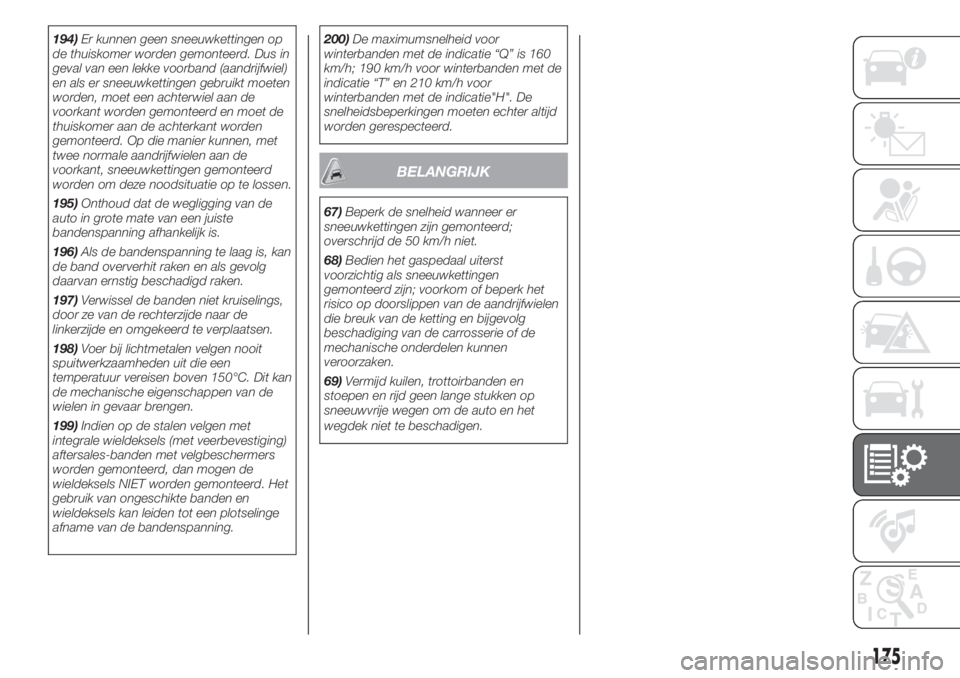

194)Er kunnen geen sneeuwkettingen op
de thuiskomer worden gemonteerd. Dus in
geval van een lekke voorband (aandrijfwiel)
en als er sneeuwkettingen gebruikt moeten
worden, moet een achterwiel aan de
voorkant worden gemonteerd en moet de
thuiskomer aan de achterkant worden
gemonteerd. Op die manier kunnen, met
twee normale aandrijfwielen aan de
voorkant, sneeuwkettingen gemonteerd
worden om deze noodsituatie op te lossen.
195)Onthoud dat de wegligging van de
auto in grote mate van een juiste
bandenspanning afhankelijk is.
196)Als de bandenspanning te laag is, kan
de band oververhit raken en als gevolg
daarvan ernstig beschadigd raken.
197)Verwissel de banden niet kruiselings,
door ze van de rechterzijde naar de
linkerzijde en omgekeerd te verplaatsen.
198)Voer bij lichtmetalen velgen nooit
spuitwerkzaamheden uit die een
temperatuur vereisen boven 150°C. Dit kan
de mechanische eigenschappen van de
wielen in gevaar brengen.
199)Indien op de stalen velgen met
integrale wieldeksels (met veerbevestiging)
aftersales-banden met velgbeschermers
worden gemonteerd, dan mogen de
wieldeksels NIET worden gemonteerd. Het
gebruik van ongeschikte banden en
wieldeksels kan leiden tot een plotselinge
afname van de bandenspanning.200)De maximumsnelheid voor
winterbanden met de indicatie “Q” is 160
km/h; 190 km/h voor winterbanden met de
indicatie “T” en 210 km/h voor
winterbanden met de indicatie"H". De
snelheidsbeperkingen moeten echter altijd
worden gerespecteerd.
BELANGRIJK
67)Beperk de snelheid wanneer er
sneeuwkettingen zijn gemonteerd;
overschrijd de 50 km/h niet.
68)Bedien het gaspedaal uiterst
voorzichtig als sneeuwkettingen
gemonteerd zijn; voorkom of beperk het
risico op doorslippen van de aandrijfwielen
die breuk van de ketting en bijgevolg
beschadiging van de carrosserie of de
mechanische onderdelen kunnen
veroorzaken.
69)Vermijd kuilen, trottoirbanden en
stoepen en rijd geen lange stukken op
sneeuwvrije wegen om de auto en het
wegdek niet te beschadigen.
175

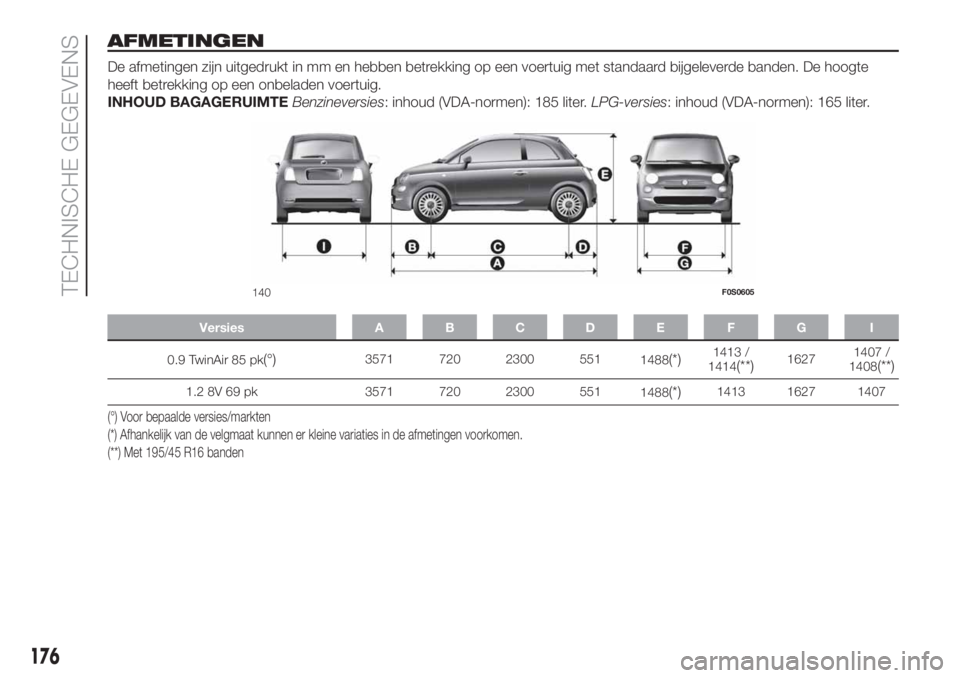

AFMETINGEN
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een voertuig met standaard bijgeleverde banden. De hoogte
heeft betrekking op een onbeladen voertuig.
INHOUD BAGAGERUIMTEBenzineversies: inhoud (VDA-normen): 185 liter.LPG-versies: inhoud (VDA-normen): 165 liter.
Versies A B C D E F G I
0.9 TwinAir 85 pk(°)3571 720 2300 551
1488(*)1413 /
1414(**)16271407 /
1408(**)
1.2 8V 69 pk 3571 720 2300 551
1488(*)1413 1627 1407
(°) Voor bepaalde versies/markten
(*) Afhankelijk van de velgmaat kunnen er kleine variaties in de afmetingen voorkomen.
(**) Met 195/45 R16 banden
140F0S0605
176
TECHNISCHE GEGEVENS

GEWICHTEN
Versies 1.2 8V 69 pk1.2 8V 69 pk
LPG0.9 TwinAir 85 pk(°)
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)
(kg):960 / 975(*)980 / 995(*)980 980 1000
Nuttig laadvermogen inclusief de bestuurder
(kg)
(**)400 / 385(*)380 / 365(*)380 390 385
Maximaal toelaatbare belastingen (kg)
(***)
- vooras: 770 770 770 830 830
– achteras: 640 640 640 640 640
- totaal: 1360 1360 1360 1370 1385
Sleepgewichten (kg)
– geremde aanhanger:
(****) (****) (****)800 800
– ongeremde aanhanger:
(****) (****) (****)400 400
Maximaal toelaatbare kogeldruk (geremde
aanhanger) (kg):
(****) (****) (****)60 60
(°) Voor bepaalde versies/markten
(*) Versies met Dualogic-versnellingsbak
(**) Als er speciale uitrustingen zijn gemonteerd (bijv. schuifdak, enz.) dan stijgt het leeggewicht, waardoor het laadvermogen daalt, omdat de max. toelaatbare
belastingen niet mogen worden overschreden.
(***) Belastingen die niet overschreden mogen worden. De gebruiker moet goederen zo in de bagageruimte en/of op de laadvloer plaatsen dat de maximum
toelaatbare belastingen niet worden overschreden.
(****) BELANGRIJK Er kan geen aanhanger worden getrokken als er geen inbouwvoorbereiding voor een trekhaak aanwezig is.
177

TANKEN
1.2 8V 69 pk / 1.2 8V
69 pk LPG0.9 TwinAir 85 pk(°)Voorgeschreven brandstof en originele
smeermiddelen
Brandstoftank (benzine - liter):
35 / 30,5(***)35
Loodvrije benzine met RON niet lager dan
95 (EN228-specificaties)
incl. een reserve van (liter): 5,0 5,0
Motorkoelsysteem:
4,85 / 5,2
(**)5,3Mengsel van 50% gedestilleerd water en
50% PARAFLUUP(*)
Oliepan (liter):- 2,8 SELENIA DIGITEK P.E.
2,5 -SELENIA K P.E. (1.2 8V 69 pk versie) /
SELENIA MULTIPOWER GAS 5W-40 (1.2
8V 69 pk LPG)
Oliepan en filter (liter):- 3,2 SELENIA DIGITEK P.E.
2,8 -SELENIA K P.E. (1.2 8V 69 pk versie) /
SELENIA MULTIPOWER GAS 5W-40 (1.2
8V 69 pk LPG)
(°) Voor bepaalde versies/markten
(***) LPG-versies (inclusief reserve). Er is bij de waarde reeds rekening gehouden met de 80% vullimiet van de tank en de resthoeveelheid die nodig is voor de
opvoering en de maximum toelaatbare vulinhoud. Bovendien kan deze maximuminhoud, na herhaaldelijk tanken, afwijken wegens verschillen tussen de
toevoerdrukwaarden bij de tankstations, pompen met verschillende toevoer-/blokkeringswaarden, of een tank die niet helemaal leeg is. (**) LPG-versies (*) Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een 60-40 mengsel van PARAFLUUPen gedemineraliseerd
water.
