ONDERHOUD EN ZORG
Dankzij correct onderhoud kunnen de
prestaties van het voertuig, evenals
beperkte bedrijfskosten en het behoud
van de efficiëntie van de
veiligheidssystemen gedurende langere
tijd gegarandeerd worden.
In dit hoofdstuk wordt uitgelegd hoe.GEPROGRAMMEERD
ONDERHOUD .................................150
NIVEAUS CONTROLEREN..............157
ACCU .............................................161
REMMEN ........................................162
WISSERBLADEN
VOORRUIT/ACHTERRUIT
VERVANGEN ..................................163
WIELEN EN BANDEN .....................164
CARROSSERIE ...............................164
INTERIEUR......................................166
149

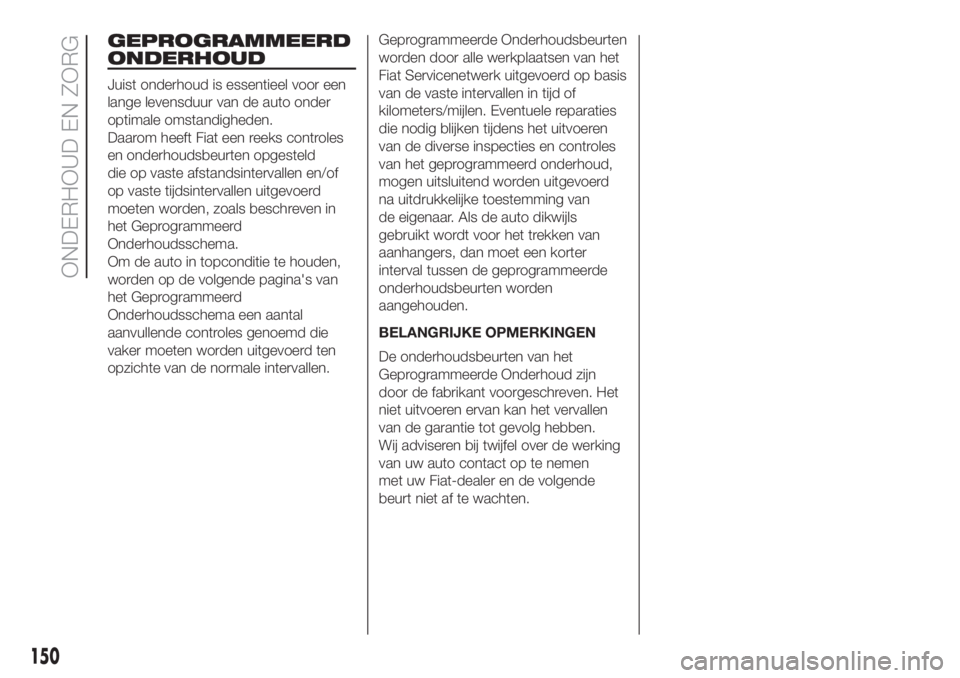

GEPROGRAMMEERD
ONDERHOUD
Juist onderhoud is essentieel voor een
lange levensduur van de auto onder
optimale omstandigheden.
Daarom heeft Fiat een reeks controles
en onderhoudsbeurten opgesteld
die op vaste afstandsintervallen en/of
op vaste tijdsintervallen uitgevoerd
moeten worden, zoals beschreven in
het Geprogrammeerd
Onderhoudsschema.
Om de auto in topconditie te houden,
worden op de volgende pagina's van
het Geprogrammeerd
Onderhoudsschema een aantal
aanvullende controles genoemd die
vaker moeten worden uitgevoerd ten
opzichte van de normale intervallen.Geprogrammeerde Onderhoudsbeurten
worden door alle werkplaatsen van het
Fiat Servicenetwerk uitgevoerd op basis
van de vaste intervallen in tijd of
kilometers/mijlen. Eventuele reparaties
die nodig blijken tijdens het uitvoeren
van de diverse inspecties en controles
van het geprogrammeerd onderhoud,
mogen uitsluitend worden uitgevoerd
na uitdrukkelijke toestemming van
de eigenaar. Als de auto dikwijls
gebruikt wordt voor het trekken van
aanhangers, dan moet een korter
interval tussen de geprogrammeerde
onderhoudsbeurten worden
aangehouden.
BELANGRIJKE OPMERKINGEN
De onderhoudsbeurten van het
Geprogrammeerde Onderhoud zijn
door de fabrikant voorgeschreven. Het
niet uitvoeren ervan kan het vervallen
van de garantie tot gevolg hebben.
Wij adviseren bij twijfel over de werking
van uw auto contact op te nemen
met uw Fiat-dealer en de volgende
beurt niet af te wachten.
150
ONDERHOUD EN ZORG

ONDERHOUDSSCHEMA
WAARSCHUWING: Wanneer u de laatste reparatie uit de tabel hebt uitgevoerd, moet u verder gaan met het geprogrammeerde
onderhoud. Volg daarbij de in het schema vermelde termijnen en plaats bij elke reparatie een punt of een opmerking.
Waarschuwing: als het onderhoud gewoon vanaf het begin wordt hervat, kan de voor sommige werkzaamheden geldende
interval verstrijken!
km x 1000 15 30 45 60 75 90 105 120 135 150
Jaren12345678910
Conditie/slijtage banden controleren en bandendruk,
indien nodig, herstellen; vervaldatum van de "Fix&Go"
reparatiekit kit controleren (voor bepaalde versies/markten)●●●●●●●●●●
Werking verlichtingssysteem (koplampen,
richtingaanwijzers, alarmknipperlichten, bagageruimte,
interieur, dashboardkastje, lampjes instrumentenpaneel,
enz.) controleren●●●●●●●●●●
De vloeistofpeilen controleren en eventueel bijvullen (1)●●●●●●●●●●
Uitlaatgasemissie controleren●●●●●●●●●●
Gebruik de diagnosestekker om de werking van het
brandstoftoevoer-/motormanagementsysteem en de
emissie te controleren; en voor bepaalde versies/markten,
waar voorzien, de verslechtering van de motorolie●●●●●●●●●●
Visueel de toestand controleren van: buitenzijde van
carrosserie, bodemplaatbescherming, slangen en
leidingen (uitlaat, brandstof- en remsysteem) en rubber
elementen (hoezen, balgen, bussen, enz.)●●●●●
(1) Het bijvullen moet uitgevoerd worden met de in dit Instructieboekje aangegeven vloeistoffen en alleen nadat gecontroleerd is dat het systeem onbeschadigd is
151

km x 1000 15 30 45 60 75 90 105 120 135 150
Jaren12345678910
Stand en conditie van wisrubbers van ruitenwissers voor/
achter controleren (voor bepaalde versies/markten)●●●●●
Werking van het ruitenwisser/-sproeiersysteem controleren
en zo nodig de sproeiers afstellen●●●●●
Sloten van motorkap en achterklep op aanwezigheid van
vuil controleren, mechanismen reinigen en smeren●●●●●
Werking cabriodak tijdens sluiten en openen controleren;
afdichtingen en smering van geleiders canvasdoek
controleren (alleen versies met cabriodak)●●●●●
Slag van handrem controleren en zo nodig afstellen●●●●●
Conditie en slijtage remblokken van schijfremblokken
voor/achter visueel controleren (voor bepaalde versies/
markten) en werking van remblokslijtagesensor
controleren.●●●●●●●●●●
Conditie en slijtage van de achterste trommelremvoeringen
visueel inspecteren●●●●●●●●●●
Conditie van aandrijfriem(en) hulporganen visueel
controleren (5)●
(5) Maximale kilometerstand: 120.000 km. Ongeacht de kilometerstand moet de riem om de 6 jaar vervangen worden. Als het voertuig wordt gebruikt onder
veeleisende omstandigheden (stoffige omgevingen, bijzonder zware weersomstandigheden, langdurig bij zeer lage of zeer hoge temperaturen, veel stadsritten,
langdurig stationair lopen van de motor): aanbevolen maximum aantal kilometers is 60.000 km. De riem moet elke 4 jaar worden vervangen, ongeacht de
afgelegde afstand.
152
ONDERHOUD EN ZORG

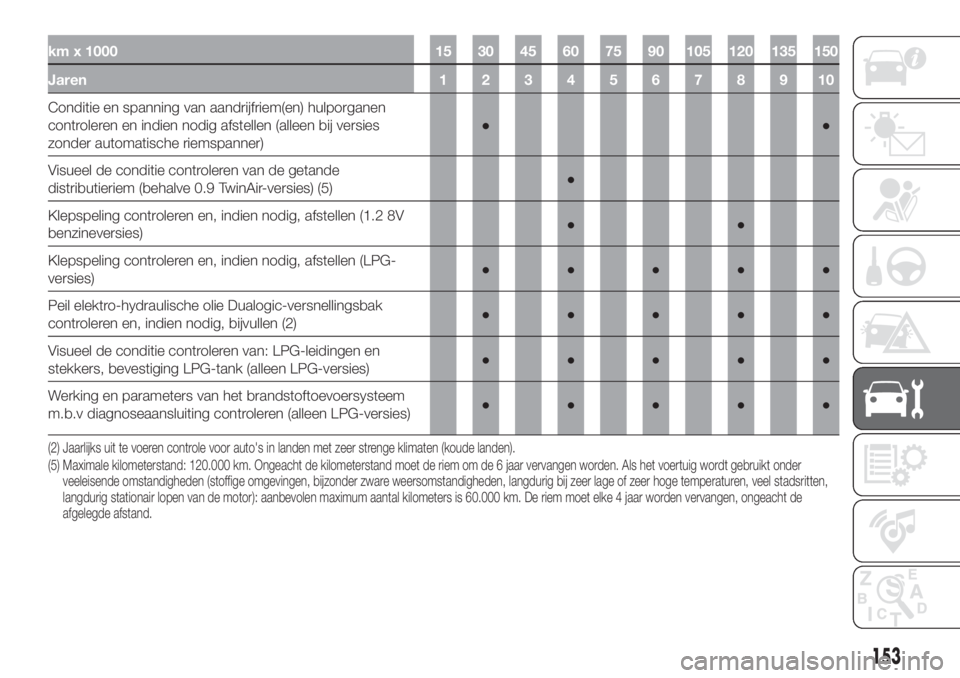

km x 1000 15 30 45 60 75 90 105 120 135 150
Jaren12345678910
Conditie en spanning van aandrijfriem(en) hulporganen
controleren en indien nodig afstellen (alleen bij versies
zonder automatische riemspanner)●●
Visueel de conditie controleren van de getande
distributieriem (behalve 0.9 TwinAir-versies) (5)●
Klepspeling controleren en, indien nodig, afstellen (1.2 8V
benzineversies)●●
Klepspeling controleren en, indien nodig, afstellen (LPG-
versies)●●●●●
Peil elektro-hydraulische olie Dualogic-versnellingsbak
controleren en, indien nodig, bijvullen (2)●●●●●
Visueel de conditie controleren van: LPG-leidingen en
stekkers, bevestiging LPG-tank (alleen LPG-versies)●●●●●
Werking en parameters van het brandstoftoevoersysteem
m.b.v diagnoseaansluiting controleren (alleen LPG-versies)●●●●●
(5) Maximale kilometerstand: 120.000 km. Ongeacht de kilometerstand moet de riem om de 6 jaar vervangen worden. Als het voertuig wordt gebruikt onder
veeleisende omstandigheden (stoffige omgevingen, bijzonder zware weersomstandigheden, langdurig bij zeer lage of zeer hoge temperaturen, veel stadsritten,
langdurig stationair lopen van de motor): aanbevolen maximum aantal kilometers is 60.000 km. De riem moet elke 4 jaar worden vervangen, ongeacht de
afgelegde afstand. (2) Jaarlijks uit te voeren controle voor auto's in landen met zeer strenge klimaten (koude landen).
153

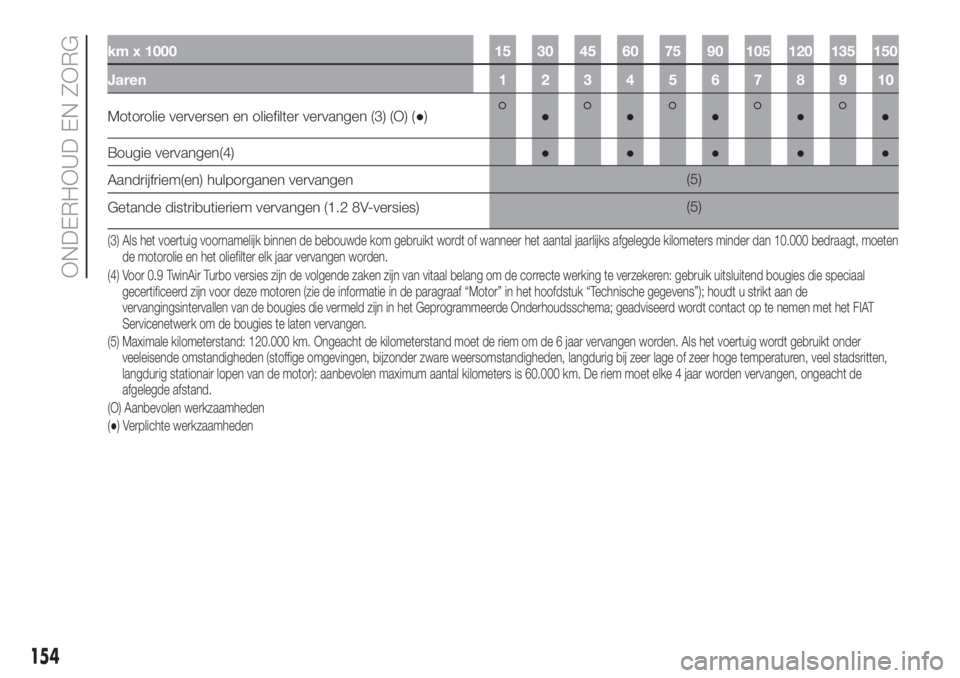

km x 1000 15 30 45 60 75 90 105 120 135 150
Jaren12345678910
Motorolie verversen en oliefilter vervangen (3) (O) (●)●●●●●
Bougie vervangen(4)●●●●●
Aandrijfriem(en) hulporganen vervangen(5)
Getande distributieriem vervangen (1.2 8V-versies)(5)
(3) Als het voertuig voornamelijk binnen de bebouwde kom gebruikt wordt of wanneer het aantal jaarlijks afgelegde kilometers minder dan 10.000 bedraagt, moeten
de motorolie en het oliefilter elk jaar vervangen worden.
(O) Aanbevolen werkzaamheden
(●) Verplichte werkzaamheden (4) Voor 0.9 TwinAir Turbo versies zijn de volgende zaken zijn van vitaal belang om de correcte werking te verzekeren: gebruik uitsluitend bougies diespeciaal
gecertificeerd zijn voor deze motoren (zie de informatie in de paragraaf “Motor” in het hoofdstuk “Technische gegevens”); houdt u strikt aan de
vervangingsintervallen van de bougies die vermeld zijn in het Geprogrammeerde Onderhoudsschema; geadviseerd wordt contact op te nemen met het FIAT
Servicenetwerk om de bougies te laten vervangen.
(5) Maximale kilometerstand: 120.000 km. Ongeacht de kilometerstand moet de riem om de 6 jaar vervangen worden. Als het voertuig wordt gebruikt onder
veeleisende omstandigheden (stoffige omgevingen, bijzonder zware weersomstandigheden, langdurig bij zeer lage of zeer hoge temperaturen, veel stadsritten,
langdurig stationair lopen van de motor): aanbevolen maximum aantal kilometers is 60.000 km. De riem moet elke 4 jaar worden vervangen, ongeacht de
afgelegde afstand.
154
ONDERHOUD EN ZORG

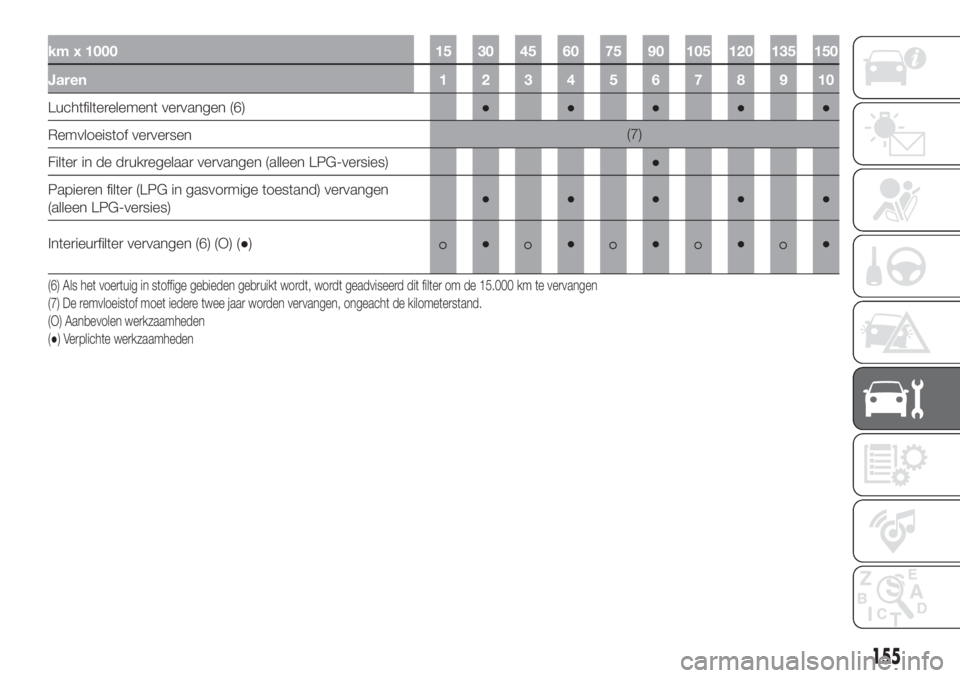

km x 1000 15 30 45 60 75 90 105 120 135 150
Jaren12345678910
Luchtfilterelement vervangen (6)●●●●●
Remvloeistof verversen(7)
Filter in de drukregelaar vervangen (alleen LPG-versies)●
Papieren filter (LPG in gasvormige toestand) vervangen
(alleen LPG-versies)●●●●●
Interieurfilter vervangen (6) (O) (●)
●●●●●
(6) Als het voertuig in stoffige gebieden gebruikt wordt, wordt geadviseerd dit filter om de 15.000 km te vervangen
(7) De remvloeistof moet iedere twee jaar worden vervangen, ongeacht de kilometerstand.
(O) Aanbevolen werkzaamheden
(●) Verplichte werkzaamheden
155

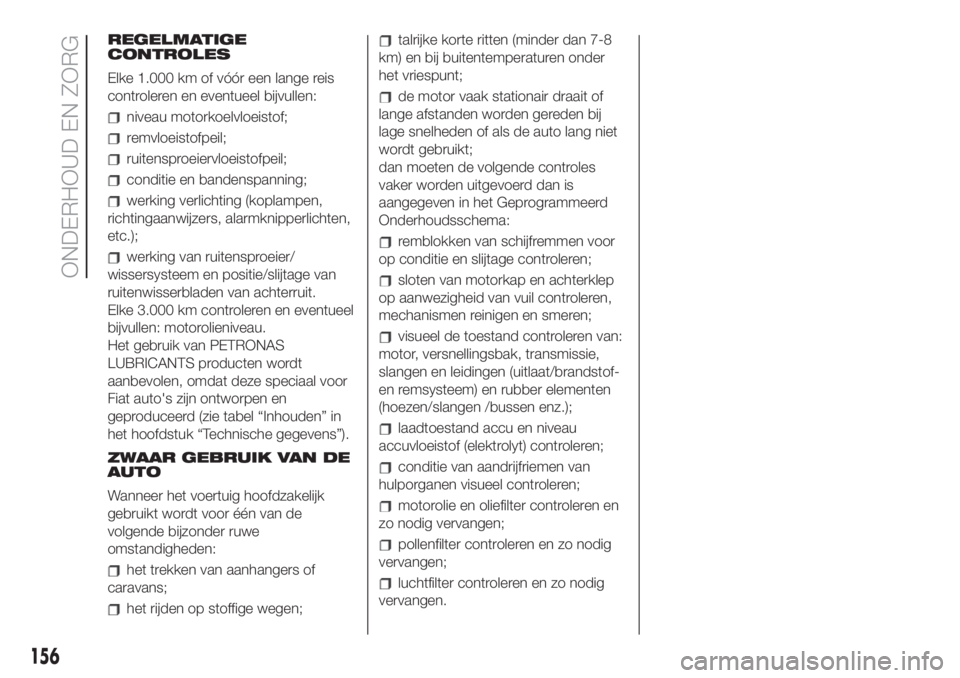

REGELMATIGE
CONTROLES
Elke 1.000 km of vóór een lange reis
controleren en eventueel bijvullen:
niveau motorkoelvloeistof;
remvloeistofpeil;
ruitensproeiervloeistofpeil;
conditie en bandenspanning;
werking verlichting (koplampen,
richtingaanwijzers, alarmknipperlichten,
etc.);
werking van ruitensproeier/
wissersysteem en positie/slijtage van
ruitenwisserbladen van achterruit.
Elke 3.000 km controleren en eventueel
bijvullen: motorolieniveau.
Het gebruik van PETRONAS
LUBRICANTS producten wordt
aanbevolen, omdat deze speciaal voor
Fiat auto's zijn ontworpen en
geproduceerd (zie tabel “Inhouden” in
het hoofdstuk “Technische gegevens”).
ZWAAR GEBRUIK VAN DE
AUTO
Wanneer het voertuig hoofdzakelijk
gebruikt wordt voor één van de
volgende bijzonder ruwe
omstandigheden:
het trekken van aanhangers of
caravans;
het rijden op stoffige wegen;
talrijke korte ritten (minder dan 7-8
km) en bij buitentemperaturen onder
het vriespunt;
de motor vaak stationair draait of
lange afstanden worden gereden bij
lage snelheden of als de auto lang niet
wordt gebruikt;
dan moeten de volgende controles
vaker worden uitgevoerd dan is
aangegeven in het Geprogrammeerd
Onderhoudsschema:
remblokken van schijfremmen voor
op conditie en slijtage controleren;
sloten van motorkap en achterklep
op aanwezigheid van vuil controleren,
mechanismen reinigen en smeren;
visueel de toestand controleren van:
motor, versnellingsbak, transmissie,
slangen en leidingen (uitlaat/brandstof-
en remsysteem) en rubber elementen
(hoezen/slangen /bussen enz.);
laadtoestand accu en niveau
accuvloeistof (elektrolyt) controleren;
conditie van aandrijfriemen van
hulporganen visueel controleren;
motorolie en oliefilter controleren en
zo nodig vervangen;
pollenfilter controleren en zo nodig
vervangen;
luchtfilter controleren en zo nodig
vervangen.
156
ONDERHOUD EN ZORG

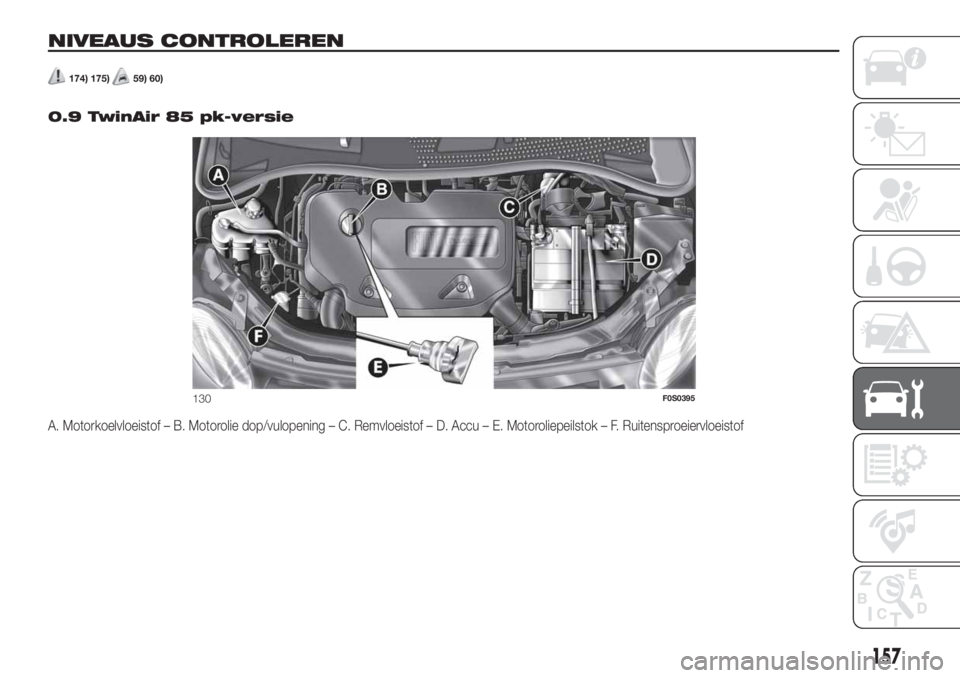

NIVEAUS CONTROLEREN
174) 175)59) 60)
.
0.9 TwinAir 85 pk-versie
A. Motorkoelvloeistof – B. Motorolie dop/vulopening – C. Remvloeistof – D. Accu – E. Motoroliepeilstok – F. Ruitensproeiervloeistof
130F0S0395
157

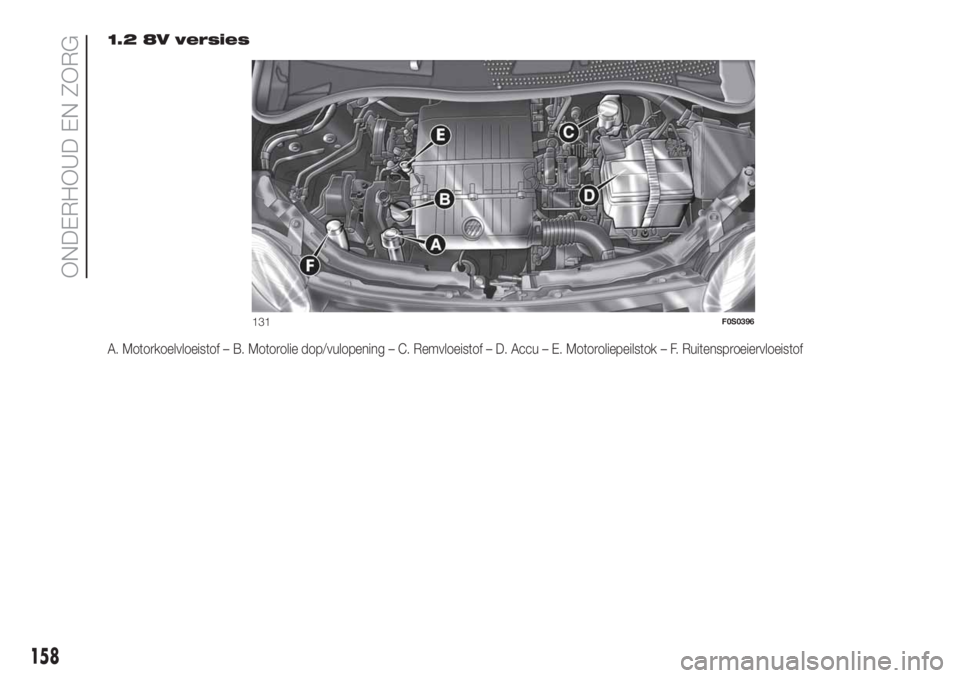

1.2 8V versies
A. Motorkoelvloeistof – B. Motorolie dop/vulopening – C. Remvloeistof – D. Accu – E. Motoroliepeilstok – F. Ruitensproeiervloeistof
131F0S0396
158
