ESP FIAT 500 2019 Instrukcja obsługi (in Polish)

WYMIANA ŻARÓWKI
ŚWIATEŁ
ZEWNĘTRZNYCH
ZESPOŁY OPTYCZNE PRZEDNIE
Zespoły optyczne przednie obejmują
żarówki świateł pozycyjnych, mijania,
drogowych i kierunkowskazów.
Kierunkowskazy przednie
(Tylko w przypadku wersji POP)
Aby wymienić żarówkę, należy:
od strony komory silnika zdjąć
gumową zaślepkę A rys. 90;
obrócić w stronę przeciwną do
wskazówek zegara podstawę lampy A
rys. 91 i odkręcić;
wyjąć żarówkę montowaną na wcisk
i wymienić ją;
zamontować na miejsce oprawę
żarówki A, obracając nią zgodnie z
ruchem wskazówek zegara i
sprawdzając, czy została odpowiednio
zablokowana;
włożyć na miejsce gumową
zaślepkę.
Kierunkowskazy przednie
(Z wyjątkiem wersji POP)
Aby wymienić żarówkę, należy:
od strony komory silnika zdjąć
gumową zaślepkę A rys. 92, obracając
ją w kierunku przeciwnym do ruchu
wskazówek zegara;
obrócić w lewo oprawą żarówki i
wysunąć ją;
wymienić zespół żarówka-prawa
żarówki;
zamontować na miejsce oprawę
żarówki A rys. 93, przekręcając ją
zgodnie z ruchem wskazówek zegara i
sprawdzając, czy została odpowiednio
zablokowana;
włożyć na miejsce gumową
zaślepkę, przekręcając ją w kierunku
zgodnym z ruchem wskazówek zegara.
90F0S0050
91F0S005292F0S0591
93F0S0608
132
W RAZIE AWARII

Kierunkowskazy boczne
OSTRZEŻENIE Interwencję należy
wykonać przy przestrzeganiu
wszystkich koniecznych zaleceń, aby
nie uszkodzić karoserii (zaleca się użyć
karty z materiału plastycznego
wystarczająco sztywnego i
odpowiedniej podkładki dystansowej).
Aby wymienić żarówkę, należy:
podważyć klosz, początkowo od
strony części przedniej, następnie
w stronę części tylnej (1-rys. 94);
podważyć w kierunku przeciwnym,
w części tylnej (2-rys. 94) i wyjąć
zespół;
obrócić w kierunku przeciwnym do
ruchu wskazówek zegara oprawę
żarówki, wyjąć żarówkę mocowaną na
wcisk i wymienić ją;
umieścić na miejscu oprawę żarówki
w kloszu, a następnie ustawić zespół,
upewniając się o zablokowaniu zaczepu
mocującego.
51)
Światła mijania
(Tylko w przypadku wersji POP)
Aby wymienić żarówkę, należy:
od strony komory silnika zdjąć
gumową zaślepkę ochronną B rys. 90;
nacisnąć na urządzenie blokowania
A rys. 95 i wyciągnąć z podstawy
lampy;
wyjąć żarówkę montowaną na wcisk
i wymienić ją;
zamontować oprawę żarówki,
sprawdzając prawidłowość
zablokowania;
włożyć na miejsce gumową
zaślepkę.Światła mijania
(Z wyjątkiem wersji POP)
Aby wymienić żarówkę, należy:
od strony komory silnika zdjąć
gumową zaślepkę ochronną B rys. 92,
obracając ją w kierunku przeciwnym
do ruchu wskazówek zegara;
rozłączyć konektor A rys. 96 i
odłączyć sprężynę mocującą żarówkę;
wyjąć żarówkę i wymienić ją;
umocować żarówkę w jej gnieździe i
podłączyć konektor;
włożyć na miejsce gumową
zaślepkę, przekręcając ją w kierunku
zgodnym z ruchem wskazówek zegara.
94F0S0355
95F0S0053
96F0S0593
133

Światła mijania z żarówkami o
wyładowaniu łukowym (Xenon)
(dla wersji/rynków, gdzie przewidziano)
147)
W celu dokonania wymiany tego typu
żarówek należy zwrócić się do ASO
marki Fiat.
Światła drogowe
O ile przewidziano pokrywę osłony C
rys. 97 (na nadkolach, na wysokości
świateł), aby wymienić żarówkę, należy:
skręcić całkowicie kołami, otworzyć
pokrywę osłony, a następnie wyjąć
gumową zaślepkę D rys. 97.
odłączyć oprawę żarówki od
zaczepów bocznych A rys. 98 i wyjąć
ją;
zamontować nową żarówkę,
wkładając występ w części metalowej
w rowki wydrążone w paraboli
reflektora, a następnie umocować
zaczepy mocujące żarówkę;
włożyć na miejsce gumową
zaślepkę;
zamknąć pokrywę C.
UWAGA Gdyby nie było pokrywy
osłony, aby wymienić żarówkę, należy
zwrócić się do ASO marki Fiat.
Światła pozycyjne/światła do jazdy
dziennej
O ile przewidziano pokrywę osłony C
rys. 97 (na nadkolach, na wysokości
świateł), aby wymienić żarówkę, należy:
skręcić całkowicie kołami, otworzyć
pokrywę osłony, a następnie wyjąć
gumową zaślepkę D rys. 97;
obrócić w lewo oprawę żarówki B
rys. 98 i wyjąć ją;
wyjąć żarówkę i wymienić ją;
zamontować na miejsce oprawę
żarówki B, obracając ją zgodnie z
ruchem wskazówek zegara i
sprawdzając, czy została odpowiednio
zablokowana;
włożyć na miejsce gumową
zaślepkę;
zamknąć pokrywę C.
UWAGA Gdyby nie było pokrywy
osłony, aby wymienić żarówkę, należy
zwrócić się do ASO marki Fiat.
Światła przeciwmgłowe przednie
W celu dokonania wymiany żarówek
przednich świateł przeciwmgłowych
należy zwrócić się do ASO marki Fiat.
ZESPOŁY OPTYCZNE TYLNE
Obejmują żarówki świateł pozycyjnych/
świateł stop i kierunkowskazów. Światła
cofania i tylne światła przeciwmgłowe
są natomiast umieszczone w zderzaku
tylnym.
Rozmieszczenie żarówek jest
następujące rys. 99:
C: światła pozycyjne/stop;
D: kierunkowskazy.
W celu dokonania wymiany żarówki
należy:
otworzyć pokrywę bagażnika;
97F0S0051
98F0S0054
134
W RAZIE AWARII

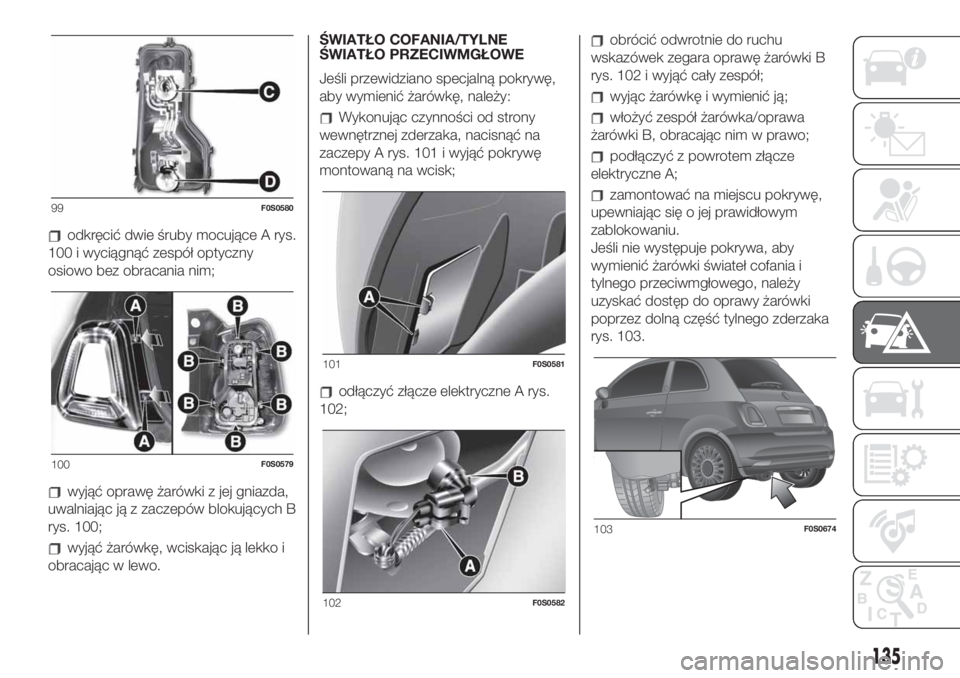

odkręcić dwie śruby mocujące A rys.
100 i wyciągnąć zespół optyczny
osiowo bez obracania nim;
wyjąć oprawę żarówki z jej gniazda,
uwalniając ją z zaczepów blokujących B
rys. 100;
wyjąć żarówkę, wciskając ją lekko i
obracając w lewo.ŚWIATŁO COFANIA/TYLNE
ŚWIATŁO PRZECIWMGŁOWE
Jeśli przewidziano specjalną pokrywę,
aby wymienić żarówkę, należy:
Wykonując czynności od strony
wewnętrznej zderzaka, nacisnąć na
zaczepy A rys. 101 i wyjąć pokrywę
montowaną na wcisk;
odłączyć złącze elektryczne A rys.
102;
obrócić odwrotnie do ruchu
wskazówek zegara oprawę żarówki B
rys. 102 i wyjąć cały zespół;
wyjąc żarówkę i wymienić ją;
włożyć zespół żarówka/oprawa
żarówki B, obracając nim w prawo;
podłączyć z powrotem złącze
elektryczne A;
zamontować na miejscu pokrywę,
upewniając się o jej prawidłowym
zablokowaniu.
Jeśli nie występuje pokrywa, aby
wymienić żarówki świateł cofania i
tylnego przeciwmgłowego, należy
uzyskać dostęp do oprawy żarówki
poprzez dolną część tylnego zderzaka
rys. 103.99F0S0580
100F0S0579
101F0S0581
102F0S0582
103F0S0674
135

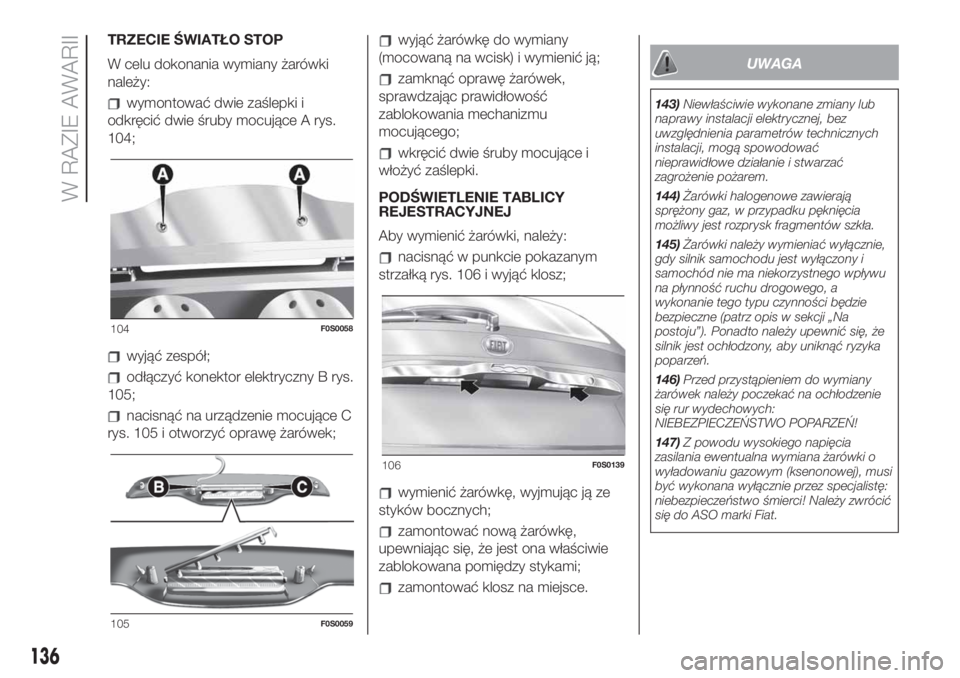

TRZECIE ŚWIATŁO STOP
W celu dokonania wymiany żarówki
należy:
wymontować dwie zaślepki i
odkręcić dwie śruby mocujące A rys.
104;
wyjąć zespół;
odłączyć konektor elektryczny B rys.
105;
nacisnąć na urządzenie mocujące C
rys. 105 i otworzyć oprawę żarówek;
wyjąć żarówkę do wymiany
(mocowaną na wcisk) i wymienić ją;
zamknąć oprawę żarówek,
sprawdzając prawidłowość
zablokowania mechanizmu
mocującego;
wkręcić dwie śruby mocujące i
włożyć zaślepki.
PODŚWIETLENIE TABLICY
REJESTRACYJNEJ
Aby wymienić żarówki, należy:
nacisnąć w punkcie pokazanym
strzałką rys. 106 i wyjąć klosz;
wymienić żarówkę, wyjmując ją ze
styków bocznych;
zamontować nową żarówkę,
upewniając się, że jest ona właściwie
zablokowana pomiędzy stykami;
zamontować klosz na miejsce.
UWAGA
143)Niewłaściwie wykonane zmiany lub
naprawy instalacji elektrycznej, bez
uwzględnienia parametrów technicznych
instalacji, mogą spowodować
nieprawidłowe działanie i stwarzać
zagrożenie pożarem.
144)Żarówki halogenowe zawierają
sprężony gaz, w przypadku pęknięcia
możliwy jest rozprysk fragmentów szkła.
145)Żarówki należy wymieniać wyłącznie,
gdy silnik samochodu jest wyłączony i
samochód nie ma niekorzystnego wpływu
na płynność ruchu drogowego, a
wykonanie tego typu czynności będzie
bezpieczne (patrz opis w sekcji „Na
postoju”). Ponadto należy upewnić się, że
silnik jest ochłodzony, aby uniknąć ryzyka
poparzeń.
146)Przed przystąpieniem do wymiany
żarówek należy poczekać na ochłodzenie
się rur wydechowych:
NIEBEZPIECZEŃSTWO POPARZEŃ!
147)Z powodu wysokiego napięcia
zasilania ewentualna wymiana żarówki o
wyładowaniu gazowym (ksenonowej), musi
być wykonana wyłącznie przez specjalistę:
niebezpieczeństwo śmierci! Należy zwrócić
się do ASO marki Fiat.
104F0S0058
105F0S0059
106F0S0139
136
W RAZIE AWARII

UWAGA

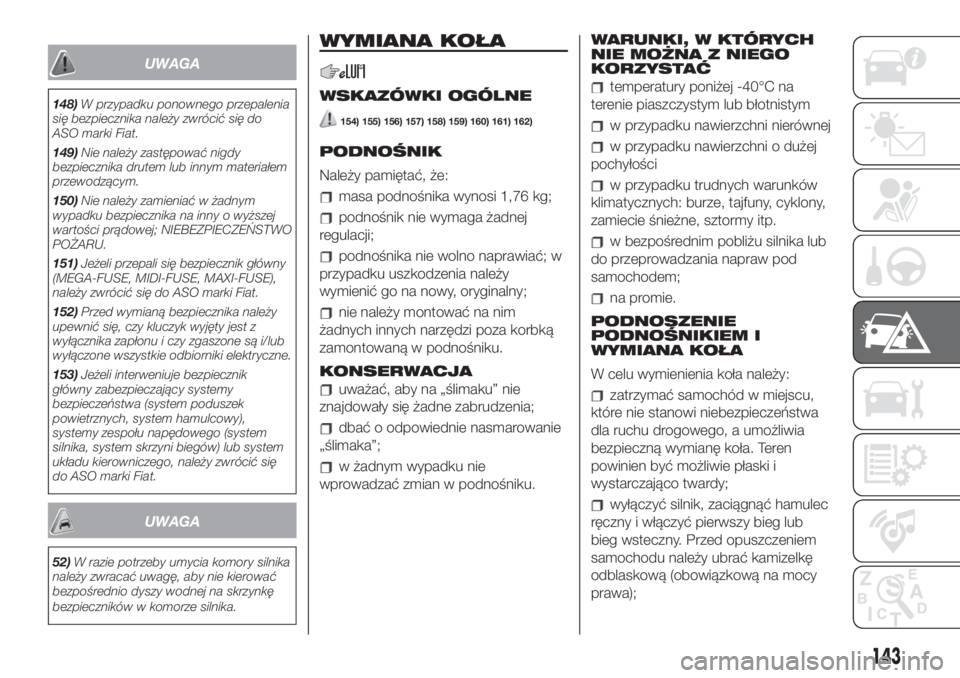

148)W przypadku ponownego przepalenia
się bezpiecznika należy zwrócić się do
ASO marki Fiat.
149)Nie należy zastępować nigdy
bezpiecznika drutem lub innym materiałem
przewodzącym.
150)Nie należy zamieniać w żadnym
wypadku bezpiecznika na inny o wyższej
wartości prądowej; NIEBEZPIECZEŃSTWO
POŻARU.
151)Jeżeli przepali się bezpiecznik główny
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE),
należy zwrócić się do ASO marki Fiat.
152)Przed wymianą bezpiecznika należy
upewnić się, czy kluczyk wyjęty jest z
wyłącznika zapłonu i czy zgaszone są i/lub
wyłączone wszystkie odbiorniki elektryczne.
153)Jeżeli interweniuje bezpiecznik
główny zabezpieczający systemy
bezpieczeństwa (system poduszek
powietrznych, system hamulcowy),
systemy zespołu napędowego (system
silnika, system skrzyni biegów) lub system
układu kierowniczego, należy zwrócić się
do ASO marki Fiat.
UWAGA
52)W razie potrzeby umycia komory silnika
należy zwracać uwagę, aby nie kierować
bezpośrednio dyszy wodnej na skrzynkę
bezpieczników w komorze silnika.
WYMIANA KOŁA
WSKAZÓWKI OGÓLNE
154) 155) 156) 157) 158) 159) 160) 161) 162)
PODNOŚNIK
Należy pamiętać, że:
masa podnośnika wynosi 1,76 kg;
podnośnik nie wymaga żadnej
regulacji;
podnośnika nie wolno naprawiać; w
przypadku uszkodzenia należy
wymienić go na nowy, oryginalny;
nie należy montować na nim
żadnych innych narzędzi poza korbką
zamontowaną w podnośniku.
KONSERWACJA
uważać, aby na „ślimaku” nie
znajdowały się żadne zabrudzenia;
dbać o odpowiednie nasmarowanie
„ślimaka”;
w żadnym wypadku nie
wprowadzać zmian w podnośniku.WARUNKI, W KTÓRYCH
NIE MOŻNA Z NIEGO
KORZYSTAĆ
temperatury poniżej -40°C na
terenie piaszczystym lub błotnistym
w przypadku nawierzchni nierównej
w przypadku nawierzchni o dużej
pochyłości
w przypadku trudnych warunków
klimatycznych: burze, tajfuny, cyklony,
zamiecie śnieżne, sztormy itp.
w bezpośrednim pobliżu silnika lub
do przeprowadzania napraw pod
samochodem;
na promie.
PODNOSZENIE
PODNOŚNIKIEM I
WYMIANA KOŁA
W celu wymienienia koła należy:
zatrzymać samochód w miejscu,
które nie stanowi niebezpieczeństwa
dla ruchu drogowego, a umożliwia
bezpieczną wymianę koła. Teren
powinien być możliwie płaski i
wystarczająco twardy;
wyłączyć silnik, zaciągnąć hamulec
ręczny i włączyć pierwszy bieg lub
bieg wsteczny. Przed opuszczeniem
samochodu należy ubrać kamizelkę
odblaskową (obowiązkową na mocy
prawa);
143

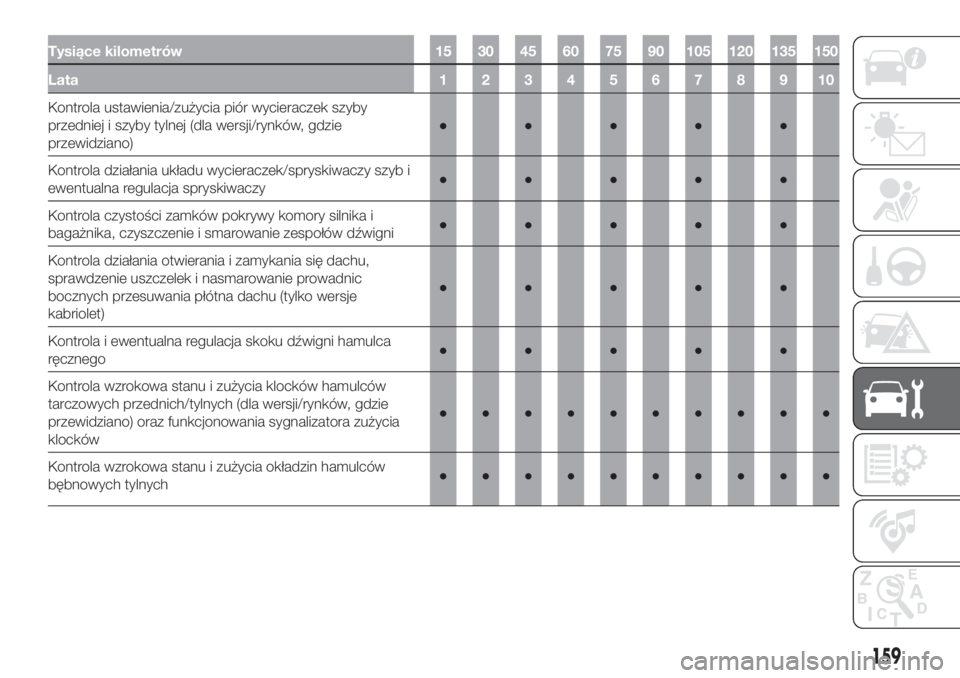

Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola ustawienia/zużycia piór wycieraczek szyby
przedniej i szyby tylnej (dla wersji/rynków, gdzie
przewidziano)●●●●●
Kontrola działania układu wycieraczek/spryskiwaczy szyb i
ewentualna regulacja spryskiwaczy●●●●●
Kontrola czystości zamków pokrywy komory silnika i
bagażnika, czyszczenie i smarowanie zespołów dźwigni●●●●●
Kontrola działania otwierania i zamykania się dachu,
sprawdzenie uszczelek i nasmarowanie prowadnic
bocznych przesuwania płótna dachu (tylko wersje
kabriolet)●●●●●
Kontrola i ewentualna regulacja skoku dźwigni hamulca
ręcznego●●●●●
Kontrola wzrokowa stanu i zużycia klocków hamulców
tarczowych przednich/tylnych (dla wersji/rynków, gdzie
przewidziano) oraz funkcjonowania sygnalizatora zużycia
klocków●●●●●●●●●●
Kontrola wzrokowa stanu i zużycia okładzin hamulców
bębnowych tylnych●●●●●●●●●●
159

HAMULCE
W zależności od wersji/rynków
samochód może być wyposażony w
mechaniczne czujniki zużycia klocków
hamulcowych: po jednym na każdy
zespół koła.
Gdy klocki hamulcowe są bliskie
zużycia, w momencie naciśnięcia na
pedał hamulca dostrzega się delikatny
świst: słychać go przez około 100
km (przebieg jest różny w zależności od
stylu jazdy i od pokonywanych tras).
Można wówczas kontynuować
ostrożnie jazdę.
Należy jednak możliwie jak najszybciej
zwrócić się do ASO marki Fiat w celu
dokonania wymiany zużytych klocków
hamulcowych.

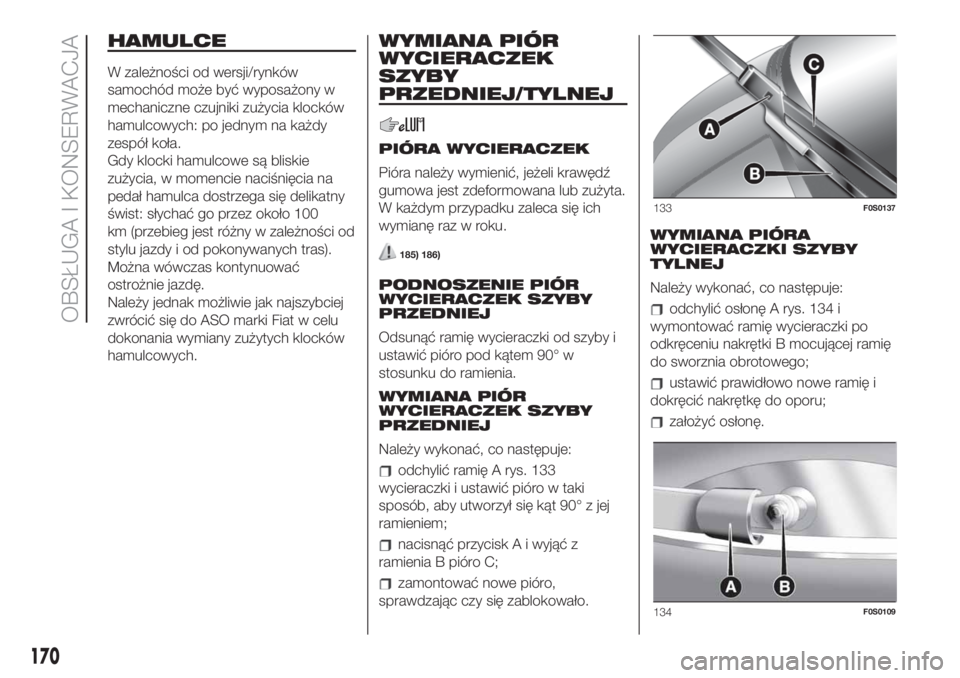

WYMIANA PIÓR
WYCIERACZEK
SZYBY
PRZEDNIEJ/TYLNEJ
PIÓRA WYCIERACZEK
Pióra należy wymienić, jeżeli krawędź
gumowa jest zdeformowana lub zużyta.
W każdym przypadku zaleca się ich
wymianę raz w roku.
185) 186)
PODNOSZENIE PIÓR
WYCIERACZEK SZYBY
PRZEDNIEJ
Odsunąć ramię wycieraczki od szyby i
ustawić pióro pod kątem 90° w
stosunku do ramienia.
WYMIANA PIÓR
WYCIERACZEK SZYBY
PRZEDNIEJ
Należy wykonać, co następuje:
odchylić ramię A rys. 133
wycieraczki i ustawić pióro w taki
sposób, aby utworzył się kąt 90° z jej
ramieniem;
nacisnąć przycisk A i wyjąć z
ramienia B pióro C;
zamontować nowe pióro,
sprawdzając czy się zablokowało.WYMIANA PIÓRA
WYCIERACZKI SZYBY
TYLNEJ
Należy wykonać, co następuje:
odchylić osłonę A rys. 134 i
wymontować ramię wycieraczki po
odkręceniu nakrętki B mocującej ramię
do sworznia obrotowego;
ustawić prawidłowo nowe ramię i
dokręcić nakrętkę do oporu;
założyć osłonę.
133F0S0137
134F0S0109
170
OBSŁUGA I KONSERWACJA
