FIAT 500 2020 Betriebsanleitung (in German)
Manufacturer: FIAT, Model Year: 2020, Model line: 500, Model: FIAT 500 2020Pages: 252, PDF-Größe: 6.29 MB
Page 21 of 252

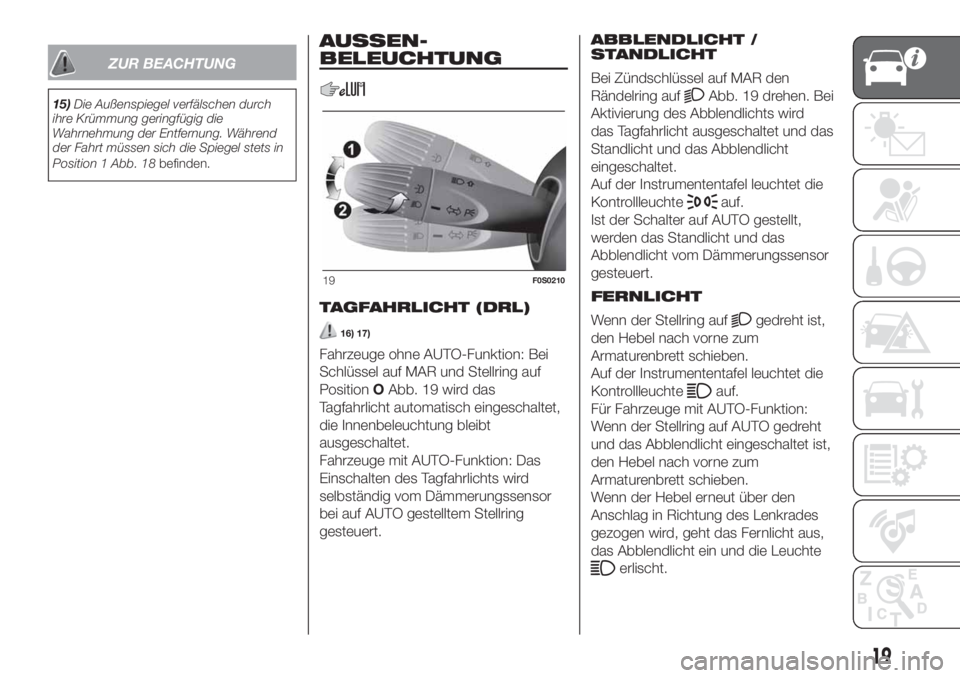

ZUR BEACHTUNG
15)Die Außenspiegel verfälschen durch
ihre Krümmung geringfügig die
Wahrnehmung der Entfernung. Während
der Fahrt müssen sich die Spiegel stets in
Position 1 Abb. 18befinden.
AUSSEN-
BELEUCHTUNG
TAGFAHRLICHT (DRL)
16) 17)
Fahrzeuge ohne AUTO-Funktion: Bei
Schlüssel auf MAR und Stellring auf
PositionOAbb. 19 wird das
Tagfahrlicht automatisch eingeschaltet,
die Innenbeleuchtung bleibt
ausgeschaltet.
Fahrzeuge mit AUTO-Funktion: Das
Einschalten des Tagfahrlichts wird
selbständig vom Dämmerungssensor
bei auf AUTO gestelltem Stellring
gesteuert.ABBLENDLICHT /
STANDLICHT
Bei Zündschlüssel auf MAR den
Rändelring auf
Abb. 19 drehen. Bei
Aktivierung des Abblendlichts wird
das Tagfahrlicht ausgeschaltet und das
Standlicht und das Abblendlicht
eingeschaltet.
Auf der Instrumententafel leuchtet die
Kontrollleuchte
auf.
Ist der Schalter auf AUTO gestellt,
werden das Standlicht und das
Abblendlicht vom Dämmerungssensor
gesteuert.
FERNLICHT
Wenn der Stellring auf
gedreht ist,
den Hebel nach vorne zum
Armaturenbrett schieben.
Auf der Instrumententafel leuchtet die
Kontrollleuchte
auf.
Für Fahrzeuge mit AUTO-Funktion:
Wenn der Stellring auf AUTO gedreht
und das Abblendlicht eingeschaltet ist,
den Hebel nach vorne zum
Armaturenbrett schieben.
Wenn der Hebel erneut über den
Anschlag in Richtung des Lenkrades
gezogen wird, geht das Fernlicht aus,
das Abblendlicht ein und die Leuchte
erlischt.
19F0S0210
19
Page 22 of 252

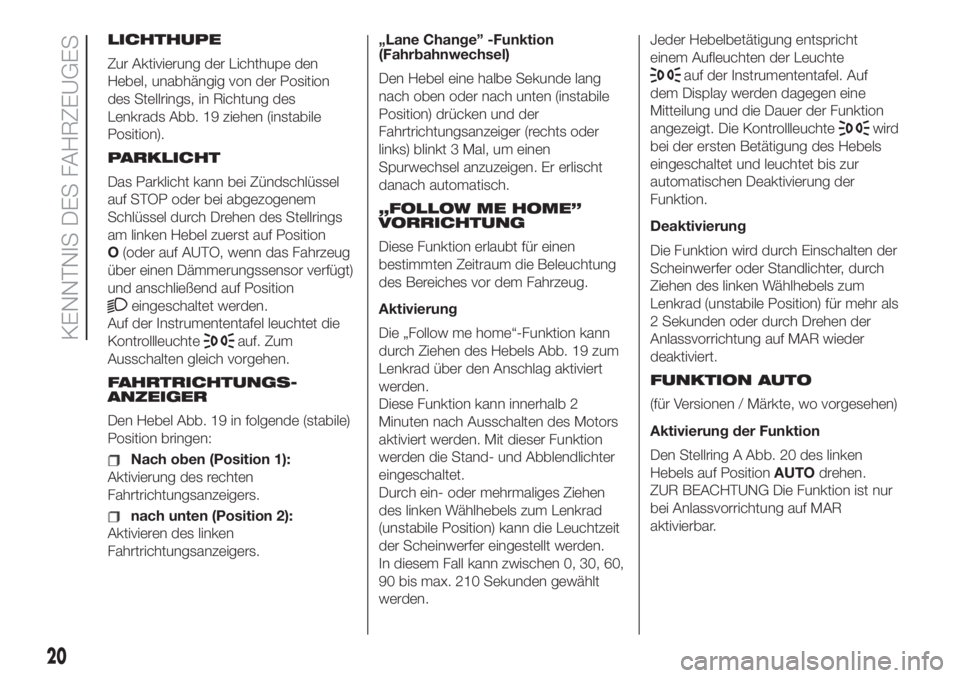

LICHTHUPE
Zur Aktivierung der Lichthupe den
Hebel, unabhängig von der Position
des Stellrings, in Richtung des
Lenkrads Abb. 19 ziehen (instabile
Position).
PARKLICHT
Das Parklicht kann bei Zündschlüssel
auf STOP oder bei abgezogenem
Schlüssel durch Drehen des Stellrings
am linken Hebel zuerst auf Position
O(oder auf AUTO, wenn das Fahrzeug
über einen Dämmerungssensor verfügt)
und anschließend auf Position
eingeschaltet werden.
Auf der Instrumententafel leuchtet die
Kontrollleuchte
auf. Zum
Ausschalten gleich vorgehen.
FAHRTRICHTUNGS-
ANZEIGER
Den Hebel Abb. 19 in folgende (stabile)
Position bringen:
Nach oben (Position 1):
Aktivierung des rechten
Fahrtrichtungsanzeigers.
nach unten (Position 2):
Aktivieren des linken
Fahrtrichtungsanzeigers.„Lane Change” -Funktion
(Fahrbahnwechsel)
Den Hebel eine halbe Sekunde lang
nach oben oder nach unten (instabile
Position) drücken und der
Fahrtrichtungsanzeiger (rechts oder
links) blinkt 3 Mal, um einen
Spurwechsel anzuzeigen. Er erlischt
danach automatisch.
„FOLLOW ME HOME”
VORRICHTUNG
Diese Funktion erlaubt für einen
bestimmten Zeitraum die Beleuchtung
des Bereiches vor dem Fahrzeug.
Aktivierung
Die „Follow me home“-Funktion kann
durch Ziehen des Hebels Abb. 19 zum
Lenkrad über den Anschlag aktiviert
werden.
Diese Funktion kann innerhalb 2
Minuten nach Ausschalten des Motors
aktiviert werden. Mit dieser Funktion
werden die Stand- und Abblendlichter
eingeschaltet.
Durch ein- oder mehrmaliges Ziehen
des linken Wählhebels zum Lenkrad
(unstabile Position) kann die Leuchtzeit
der Scheinwerfer eingestellt werden.
In diesem Fall kann zwischen 0, 30, 60,
90 bis max. 210 Sekunden gewählt
werden.Jeder Hebelbetätigung entspricht
einem Aufleuchten der Leuchte
auf der Instrumententafel. Auf
dem Display werden dagegen eine
Mitteilung und die Dauer der Funktion
angezeigt. Die Kontrollleuchte
wird
bei der ersten Betätigung des Hebels
eingeschaltet und leuchtet bis zur
automatischen Deaktivierung der
Funktion.
Deaktivierung
Die Funktion wird durch Einschalten der
Scheinwerfer oder Standlichter, durch
Ziehen des linken Wählhebels zum
Lenkrad (unstabile Position) für mehr als
2 Sekunden oder durch Drehen der
Anlassvorrichtung auf MAR wieder
deaktiviert.
FUNKTION AUTO
(für Versionen / Märkte, wo vorgesehen)
Aktivierung der Funktion
Den Stellring A Abb. 20 des linken
Hebels auf PositionAUTOdrehen.
ZUR BEACHTUNG Die Funktion ist nur
bei Anlassvorrichtung auf MAR
aktivierbar.
20
KENNTNIS DES FAHRZEUGES
Page 23 of 252

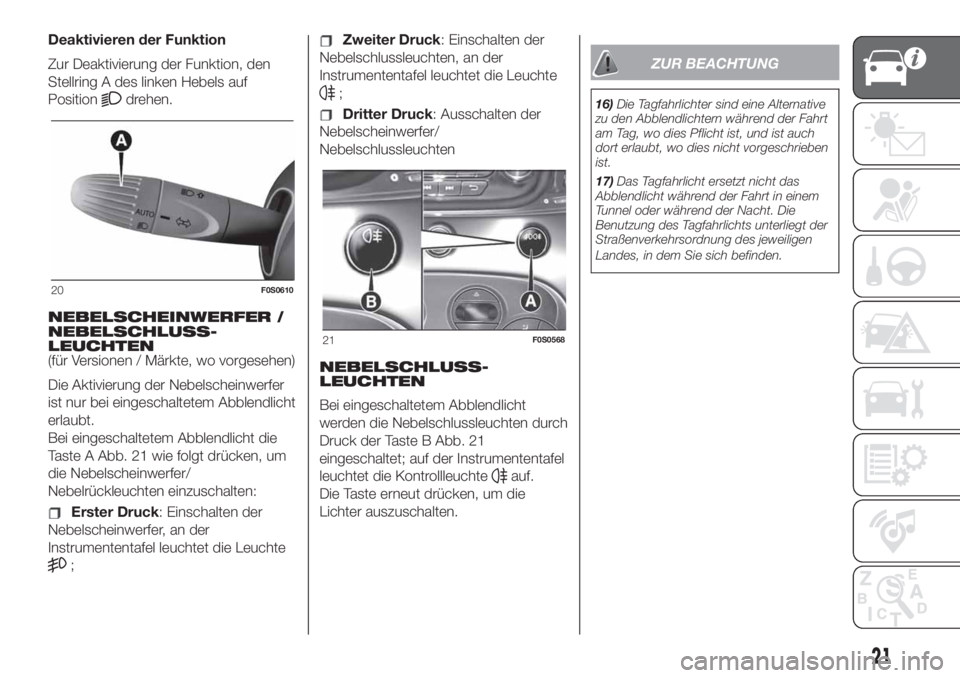

Deaktivieren der Funktion
Zur Deaktivierung der Funktion, den
Stellring A des linken Hebels auf
Position
drehen.
NEBELSCHEINWERFER /
NEBELSCHLUSS-
LEUCHTEN
(für Versionen / Märkte, wo vorgesehen)
Die Aktivierung der Nebelscheinwerfer
ist nur bei eingeschaltetem Abblendlicht
erlaubt.
Bei eingeschaltetem Abblendlicht die
Taste A Abb. 21 wie folgt drücken, um
die Nebelscheinwerfer/
Nebelrückleuchten einzuschalten:
Erster Druck: Einschalten der
Nebelscheinwerfer, an der
Instrumententafel leuchtet die Leuchte
;
Zweiter Druck: Einschalten der
Nebelschlussleuchten, an der
Instrumententafel leuchtet die Leuchte
;
Dritter Druck: Ausschalten der
Nebelscheinwerfer/
Nebelschlussleuchten
NEBELSCHLUSS-
LEUCHTEN
Bei eingeschaltetem Abblendlicht
werden die Nebelschlussleuchten durch
Druck der Taste B Abb. 21
eingeschaltet; auf der Instrumententafel
leuchtet die Kontrollleuchte
auf.
Die Taste erneut drücken, um die
Lichter auszuschalten.
ZUR BEACHTUNG
16)Die Tagfahrlichter sind eine Alternative
zu den Abblendlichtern während der Fahrt
am Tag, wo dies Pflicht ist, und ist auch
dort erlaubt, wo dies nicht vorgeschrieben
ist.
17)Das Tagfahrlicht ersetzt nicht das
Abblendlicht während der Fahrt in einem
Tunnel oder während der Nacht. Die
Benutzung des Tagfahrlichts unterliegt der
Straßenverkehrsordnung des jeweiligen
Landes, in dem Sie sich befinden.
20F0S0610
21F0S0568
21
Page 24 of 252

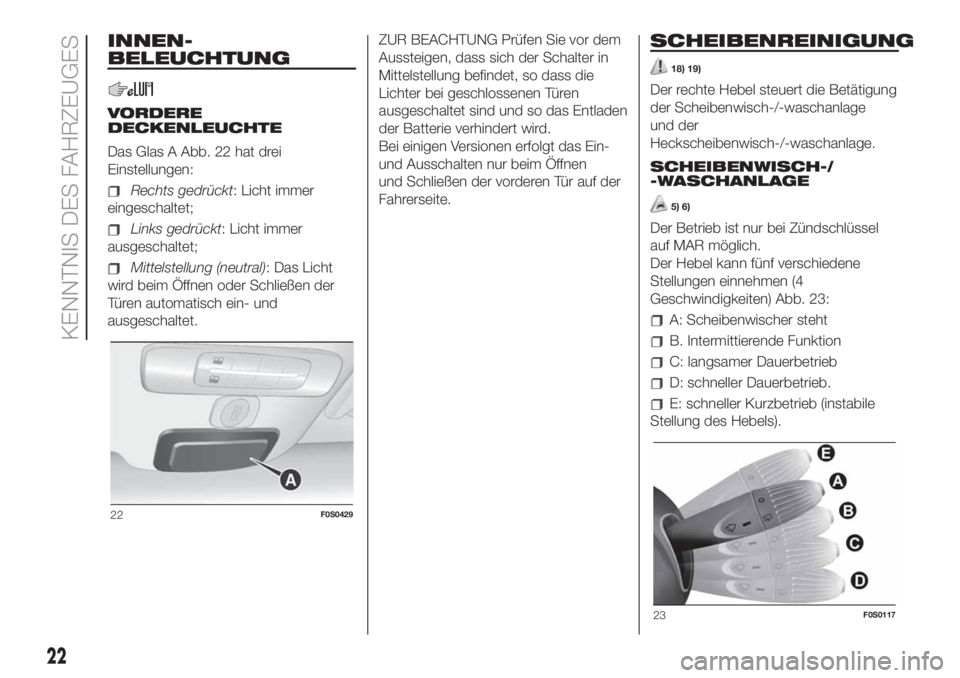

INNEN-
BELEUCHTUNG
VORDERE
DECKENLEUCHTE
Das Glas A Abb. 22 hat drei
Einstellungen:
Rechts gedrückt: Licht immer
eingeschaltet;
Links gedrückt: Licht immer
ausgeschaltet;
Mittelstellung (neutral): Das Licht
wird beim Öffnen oder Schließen der
Türen automatisch ein- und
ausgeschaltet.ZUR BEACHTUNG Prüfen Sie vor dem
Aussteigen, dass sich der Schalter in
Mittelstellung befindet, so dass die
Lichter bei geschlossenen Türen
ausgeschaltet sind und so das Entladen
der Batterie verhindert wird.
Bei einigen Versionen erfolgt das Ein-
und Ausschalten nur beim Öffnen
und Schließen der vorderen Tür auf der
Fahrerseite.
SCHEIBENREINIGUNG
18) 19)
Der rechte Hebel steuert die Betätigung
der Scheibenwisch-/-waschanlage
und der
Heckscheibenwisch-/-waschanlage.
SCHEIBENWISCH-/
-WASCHANLAGE
5) 6)
Der Betrieb ist nur bei Zündschlüssel
auf MAR möglich.
Der Hebel kann fünf verschiedene
Stellungen einnehmen (4
Geschwindigkeiten) Abb. 23:
A: Scheibenwischer steht
B. Intermittierende Funktion
C: langsamer Dauerbetrieb
D: schneller Dauerbetrieb.
E: schneller Kurzbetrieb (instabile
Stellung des Hebels).
22F0S0429
23F0S0117
22
KENNTNIS DES FAHRZEUGES
Page 25 of 252

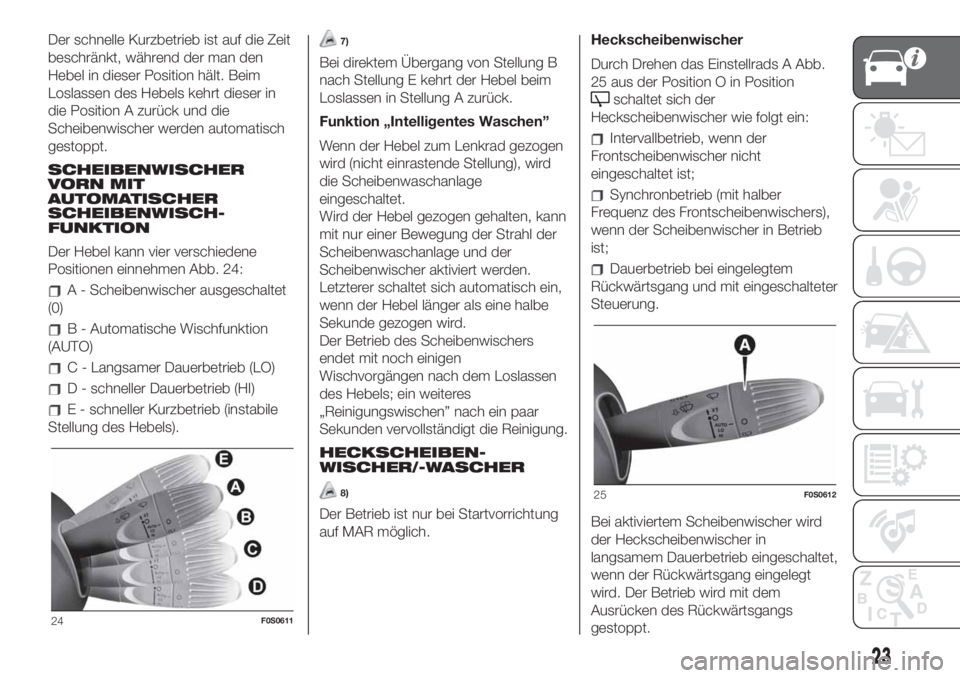

Der schnelle Kurzbetrieb ist auf die Zeit
beschränkt, während der man den
Hebel in dieser Position hält. Beim
Loslassen des Hebels kehrt dieser in
die Position A zurück und die
Scheibenwischer werden automatisch
gestoppt.
SCHEIBENWISCHER
VORN MIT
AUTOMATISCHER
SCHEIBENWISCH-
FUNKTION
Der Hebel kann vier verschiedene
Positionen einnehmen Abb. 24:
A - Scheibenwischer ausgeschaltet
(0)
B - Automatische Wischfunktion
(AUTO)
C - Langsamer Dauerbetrieb (LO)
D - schneller Dauerbetrieb (HI)
E - schneller Kurzbetrieb (instabile
Stellung des Hebels).
7)
Bei direktem Übergang von Stellung B
nach Stellung E kehrt der Hebel beim
Loslassen in Stellung A zurück.
Funktion „Intelligentes Waschen”
Wenn der Hebel zum Lenkrad gezogen
wird (nicht einrastende Stellung), wird
die Scheibenwaschanlage
eingeschaltet.
Wird der Hebel gezogen gehalten, kann
mit nur einer Bewegung der Strahl der
Scheibenwaschanlage und der
Scheibenwischer aktiviert werden.
Letzterer schaltet sich automatisch ein,
wenn der Hebel länger als eine halbe
Sekunde gezogen wird.
Der Betrieb des Scheibenwischers
endet mit noch einigen
Wischvorgängen nach dem Loslassen
des Hebels; ein weiteres
„Reinigungswischen” nach ein paar
Sekunden vervollständigt die Reinigung.
HECKSCHEIBEN-
WISCHER/-WASCHER
8)
Der Betrieb ist nur bei Startvorrichtung
auf MAR möglich.Heckscheibenwischer
Durch Drehen das Einstellrads A Abb.
25 aus der Position O in Position
schaltet sich der
Heckscheibenwischer wie folgt ein:
Intervallbetrieb, wenn der
Frontscheibenwischer nicht
eingeschaltet ist;
Synchronbetrieb (mit halber
Frequenz des Frontscheibenwischers),
wenn der Scheibenwischer in Betrieb
ist;
Dauerbetrieb bei eingelegtem
Rückwärtsgang und mit eingeschalteter
Steuerung.
Bei aktiviertem Scheibenwischer wird
der Heckscheibenwischer in
langsamem Dauerbetrieb eingeschaltet,
wenn der Rückwärtsgang eingelegt
wird. Der Betrieb wird mit dem
Ausrücken des Rückwärtsgangs
gestoppt.
24F0S0611
25F0S0612
23
Page 26 of 252

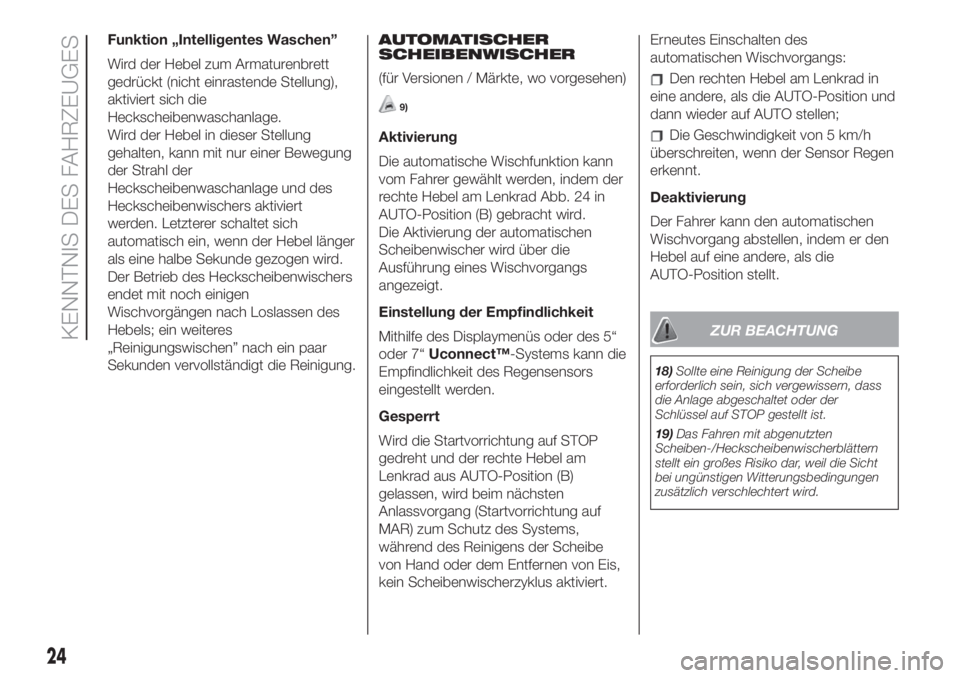

Funktion „Intelligentes Waschen”
Wird der Hebel zum Armaturenbrett
gedrückt (nicht einrastende Stellung),
aktiviert sich die
Heckscheibenwaschanlage.
Wird der Hebel in dieser Stellung
gehalten, kann mit nur einer Bewegung
der Strahl der
Heckscheibenwaschanlage und des
Heckscheibenwischers aktiviert
werden. Letzterer schaltet sich
automatisch ein, wenn der Hebel länger
als eine halbe Sekunde gezogen wird.
Der Betrieb des Heckscheibenwischers
endet mit noch einigen
Wischvorgängen nach Loslassen des
Hebels; ein weiteres
„Reinigungswischen” nach ein paar
Sekunden vervollständigt die Reinigung.AUTOMATISCHER
SCHEIBENWISCHER
(für Versionen / Märkte, wo vorgesehen)
9)
Aktivierung
Die automatische Wischfunktion kann
vom Fahrer gewählt werden, indem der
rechte Hebel am Lenkrad Abb. 24 in
AUTO-Position (B) gebracht wird.
Die Aktivierung der automatischen
Scheibenwischer wird über die
Ausführung eines Wischvorgangs
angezeigt.
Einstellung der Empfindlichkeit
Mithilfe des Displaymenüs oder des 5“
oder 7“Uconnect™-Systems kann die
Empfindlichkeit des Regensensors
eingestellt werden.
Gesperrt
Wird die Startvorrichtung auf STOP
gedreht und der rechte Hebel am
Lenkrad aus AUTO-Position (B)
gelassen, wird beim nächsten
Anlassvorgang (Startvorrichtung auf
MAR) zum Schutz des Systems,
während des Reinigens der Scheibe
von Hand oder dem Entfernen von Eis,
kein Scheibenwischerzyklus aktiviert.Erneutes Einschalten des
automatischen Wischvorgangs:
Den rechten Hebel am Lenkrad in
eine andere, als die AUTO-Position und
dann wieder auf AUTO stellen;
Die Geschwindigkeit von 5 km/h
überschreiten, wenn der Sensor Regen
erkennt.
Deaktivierung
Der Fahrer kann den automatischen
Wischvorgang abstellen, indem er den
Hebel auf eine andere, als die
AUTO-Position stellt.
ZUR BEACHTUNG
18)Sollte eine Reinigung der Scheibe
erforderlich sein, sich vergewissern, dass
die Anlage abgeschaltet oder der
Schlüssel auf STOP gestellt ist.
19)Das Fahren mit abgenutzten
Scheiben-/Heckscheibenwischerblättern
stellt ein großes Risiko dar, weil die Sicht
bei ungünstigen Witterungsbedingungen
zusätzlich verschlechtert wird.
24
KENNTNIS DES FAHRZEUGES
Page 27 of 252

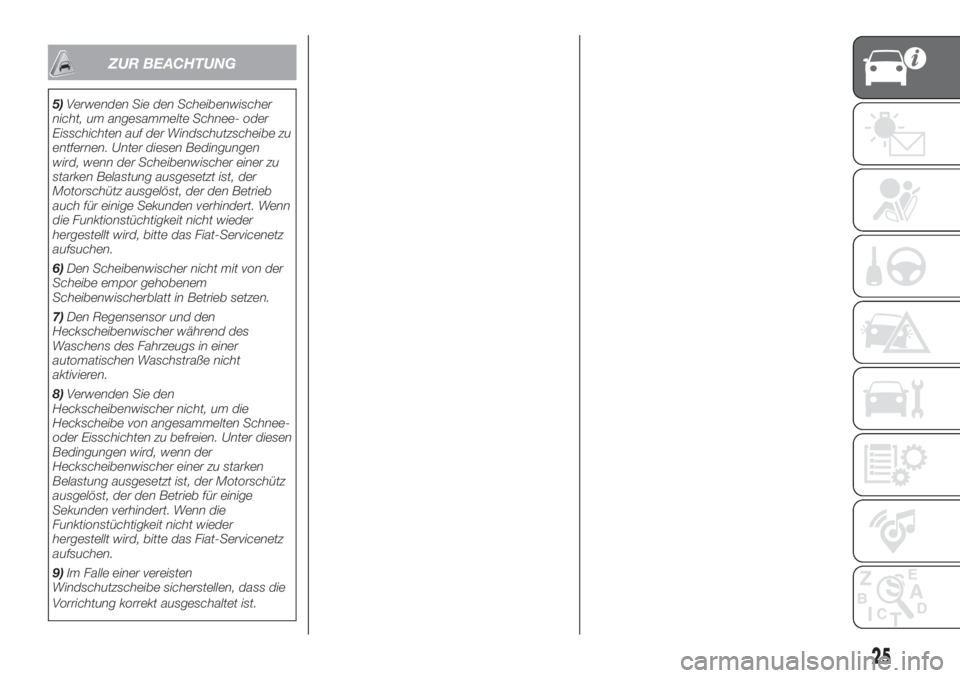

ZUR BEACHTUNG
5)Verwenden Sie den Scheibenwischer
nicht, um angesammelte Schnee- oder
Eisschichten auf der Windschutzscheibe zu
entfernen. Unter diesen Bedingungen
wird, wenn der Scheibenwischer einer zu
starken Belastung ausgesetzt ist, der
Motorschütz ausgelöst, der den Betrieb
auch für einige Sekunden verhindert. Wenn
die Funktionstüchtigkeit nicht wieder
hergestellt wird, bitte das Fiat-Servicenetz
aufsuchen.
6)Den Scheibenwischer nicht mit von der
Scheibe empor gehobenem
Scheibenwischerblatt in Betrieb setzen.
7)Den Regensensor und den
Heckscheibenwischer während des
Waschens des Fahrzeugs in einer
automatischen Waschstraße nicht
aktivieren.
8)Verwenden Sie den
Heckscheibenwischer nicht, um die
Heckscheibe von angesammelten Schnee-
oder Eisschichten zu befreien. Unter diesen
Bedingungen wird, wenn der
Heckscheibenwischer einer zu starken
Belastung ausgesetzt ist, der Motorschütz
ausgelöst, der den Betrieb für einige
Sekunden verhindert. Wenn die
Funktionstüchtigkeit nicht wieder
hergestellt wird, bitte das Fiat-Servicenetz
aufsuchen.
9)Im Falle einer vereisten
Windschutzscheibe sicherstellen, dass die
Vorrichtung korrekt ausgeschaltet ist.
25
Page 28 of 252
KLIMAANLAGE.
2)
10).

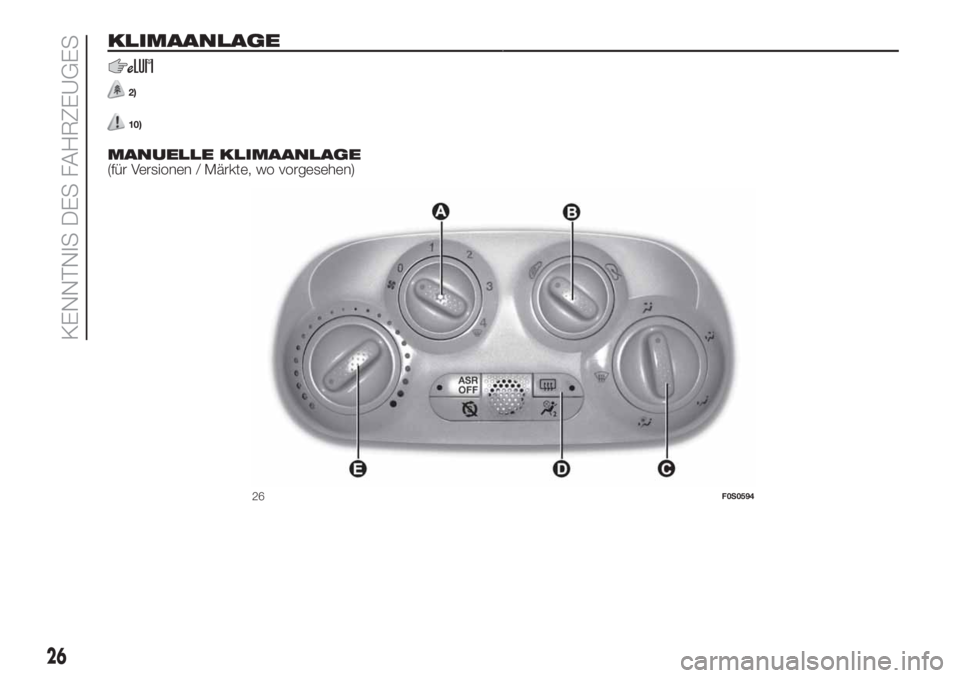

MANUELLE KLIMAANLAGE
(für Versionen / Märkte, wo vorgesehen)
26F0S0594
26
KENNTNIS DES FAHRZEUGES
Page 29 of 252

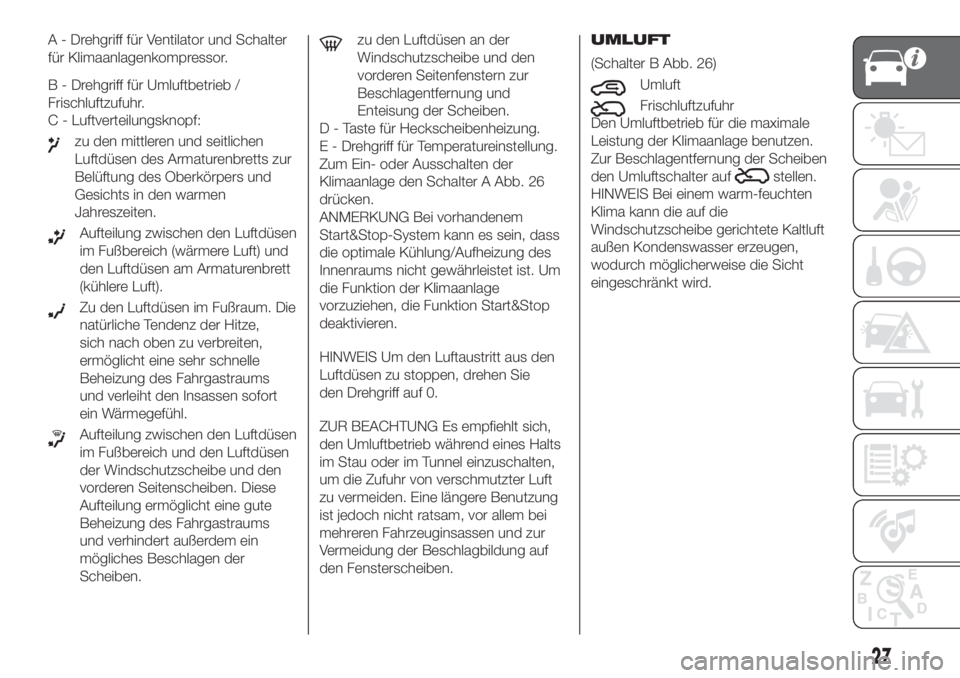

A - Drehgriff für Ventilator und Schalter
für Klimaanlagenkompressor.
B - Drehgriff für Umluftbetrieb /
Frischluftzufuhr.
C - Luftverteilungsknopf:
zu den mittleren und seitlichen
Luftdüsen des Armaturenbretts zur
Belüftung des Oberkörpers und
Gesichts in den warmen
Jahreszeiten.
Aufteilung zwischen den Luftdüsen
im Fußbereich (wärmere Luft) und
den Luftdüsen am Armaturenbrett
(kühlere Luft).
Zu den Luftdüsen im Fußraum. Die
natürliche Tendenz der Hitze,
sich nach oben zu verbreiten,
ermöglicht eine sehr schnelle
Beheizung des Fahrgastraums
und verleiht den Insassen sofort
ein Wärmegefühl.
Aufteilung zwischen den Luftdüsen
im Fußbereich und den Luftdüsen
der Windschutzscheibe und den
vorderen Seitenscheiben. Diese
Aufteilung ermöglicht eine gute
Beheizung des Fahrgastraums
und verhindert außerdem ein
mögliches Beschlagen der
Scheiben.
zu den Luftdüsen an der
Windschutzscheibe und den
vorderen Seitenfenstern zur
Beschlagentfernung und
Enteisung der Scheiben.
D - Taste für Heckscheibenheizung.
E - Drehgriff für Temperatureinstellung.
Zum Ein- oder Ausschalten der
Klimaanlage den Schalter A Abb. 26
drücken.
ANMERKUNG Bei vorhandenem
Start&Stop-System kann es sein, dass
die optimale Kühlung/Aufheizung des
Innenraums nicht gewährleistet ist. Um
die Funktion der Klimaanlage
vorzuziehen, die Funktion Start&Stop
deaktivieren.
HINWEIS Um den Luftaustritt aus den
Luftdüsen zu stoppen, drehen Sie
den Drehgriff auf 0.
ZUR BEACHTUNG Es empfiehlt sich,
den Umluftbetrieb während eines Halts
im Stau oder im Tunnel einzuschalten,
um die Zufuhr von verschmutzter Luft
zu vermeiden. Eine längere Benutzung
ist jedoch nicht ratsam, vor allem bei
mehreren Fahrzeuginsassen und zur
Vermeidung der Beschlagbildung auf
den Fensterscheiben.UMLUFT
(Schalter B Abb. 26)
Umluft
Frischluftzufuhr
Den Umluftbetrieb für die maximale
Leistung der Klimaanlage benutzen.
Zur Beschlagentfernung der Scheiben
den Umluftschalter auf
stellen.
HINWEIS Bei einem warm-feuchten
Klima kann die auf die
Windschutzscheibe gerichtete Kaltluft
außen Kondenswasser erzeugen,
wodurch möglicherweise die Sicht
eingeschränkt wird.
27
Page 30 of 252

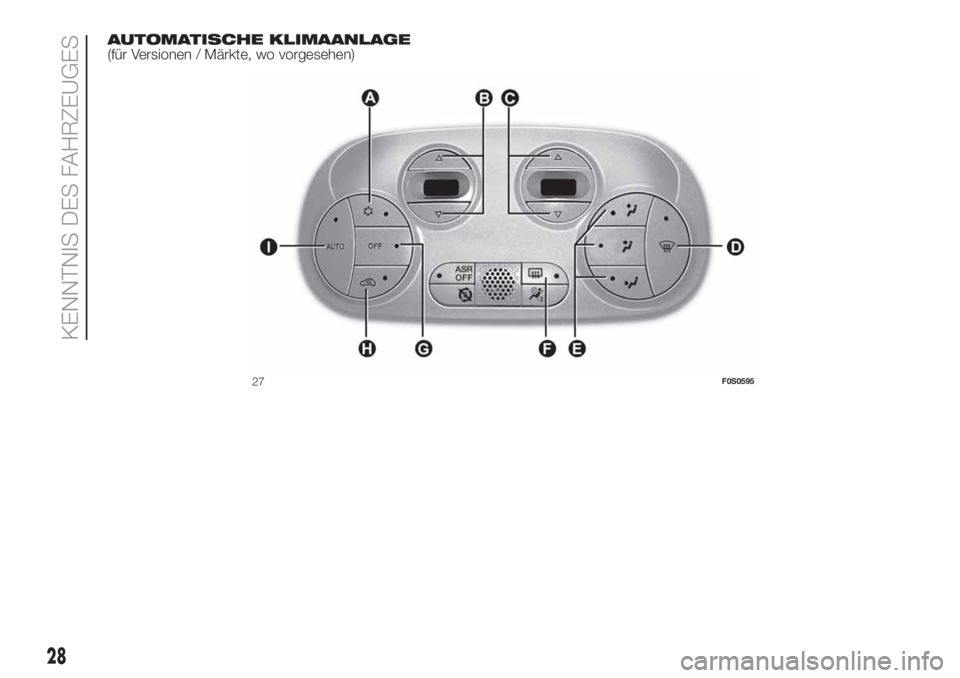

AUTOMATISCHE KLIMAANLAGE
(für Versionen / Märkte, wo vorgesehen)
27F0S0595
28
KENNTNIS DES FAHRZEUGES
