sensor FIAT 500L 2018 Instructieboek (in Dutch)

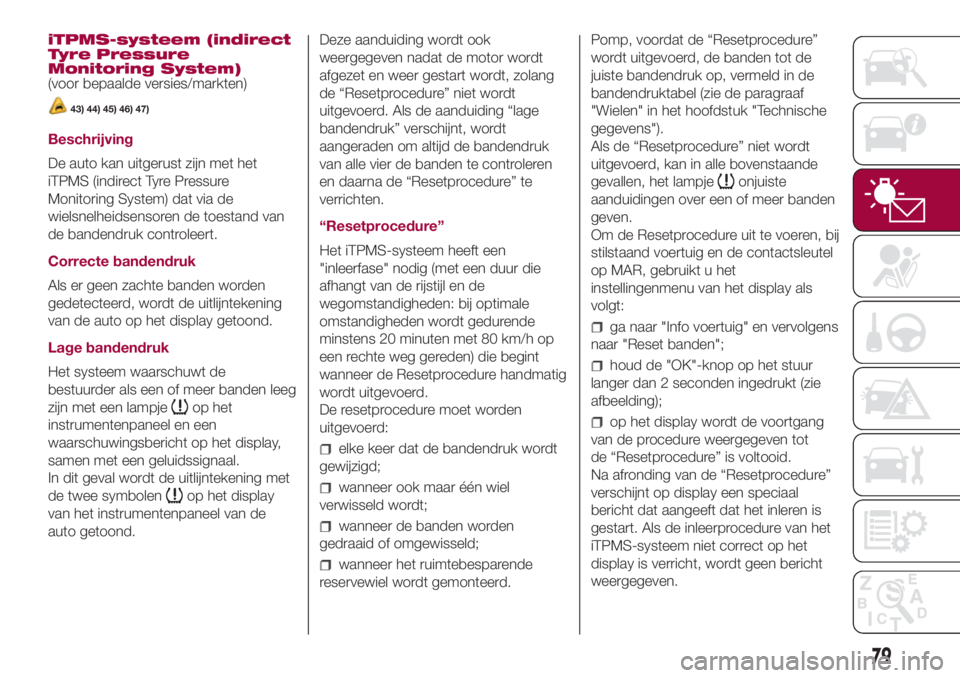

iTPMS-systeem (indirect
Tyre Pressure
Monitoring System)
(voor bepaalde versies/markten)
43) 44) 45) 46) 47)
Beschrijving
De auto kan uitgerust zijn met het
iTPMS (indirect Tyre Pressure
Monitoring System) dat via de
wielsnelheidsensoren de toestand van
de bandendruk controleert.
Correcte bandendruk
Als er geen zachte banden worden
gedetecteerd, wordt de uitlijntekening
van de auto op het display getoond.
Lage bandendruk
Het systeem waarschuwt de
bestuurder als een of meer banden leeg
zijn met een lampje
op het
instrumentenpaneel en een
waarschuwingsbericht op het display,
samen met een geluidssignaal.
In dit geval wordt de uitlijntekening met
de twee symbolen
op het display
van het instrumentenpaneel van de
auto getoond.Deze aanduiding wordt ook
weergegeven nadat de motor wordt
afgezet en weer gestart wordt, zolang
de “Resetprocedure” niet wordt
uitgevoerd. Als de aanduiding “lage
bandendruk” verschijnt, wordt
aangeraden om altijd de bandendruk
van alle vier de banden te controleren
en daarna de “Resetprocedure” te
verrichten.
“Resetprocedure”
Het iTPMS-systeem heeft een
"inleerfase" nodig (met een duur die
afhangt van de rijstijl en de
wegomstandigheden: bij optimale
omstandigheden wordt gedurende
minstens 20 minuten met 80 km/h op
een rechte weg gereden) die begint
wanneer de Resetprocedure handmatig
wordt uitgevoerd.
De resetprocedure moet worden
uitgevoerd:
elke keer dat de bandendruk wordt
gewijzigd;
wanneer ook maar één wiel
verwisseld wordt;
wanneer de banden worden
gedraaid of omgewisseld;
wanneer het ruimtebesparende
reservewiel wordt gemonteerd.Pomp, voordat de “Resetprocedure”
wordt uitgevoerd, de banden tot de
juiste bandendruk op, vermeld in de
bandendruktabel (zie de paragraaf
"Wielen" in het hoofdstuk "Technische
gegevens").
Als de “Resetprocedure” niet wordt
uitgevoerd, kan in alle bovenstaande
gevallen, het lampje
onjuiste
aanduidingen over een of meer banden
geven.
Om de Resetprocedure uit te voeren, bij
stilstaand voertuig en de contactsleutel
op MAR, gebruikt u het
instellingenmenu van het display als
volgt:
ga naar "Info voertuig" en vervolgens
naar "Reset banden";
houd de "OK"-knop op het stuur
langer dan 2 seconden ingedrukt (zie
afbeelding);
op het display wordt de voortgang
van de procedure weergegeven tot
de “Resetprocedure” is voltooid.
Na afronding van de “Resetprocedure”
verschijnt op display een speciaal
bericht dat aangeeft dat het inleren is
gestart. Als de inleerprocedure van het
iTPMS-systeem niet correct op het
display is verricht, wordt geen bericht
weergegeven.
79

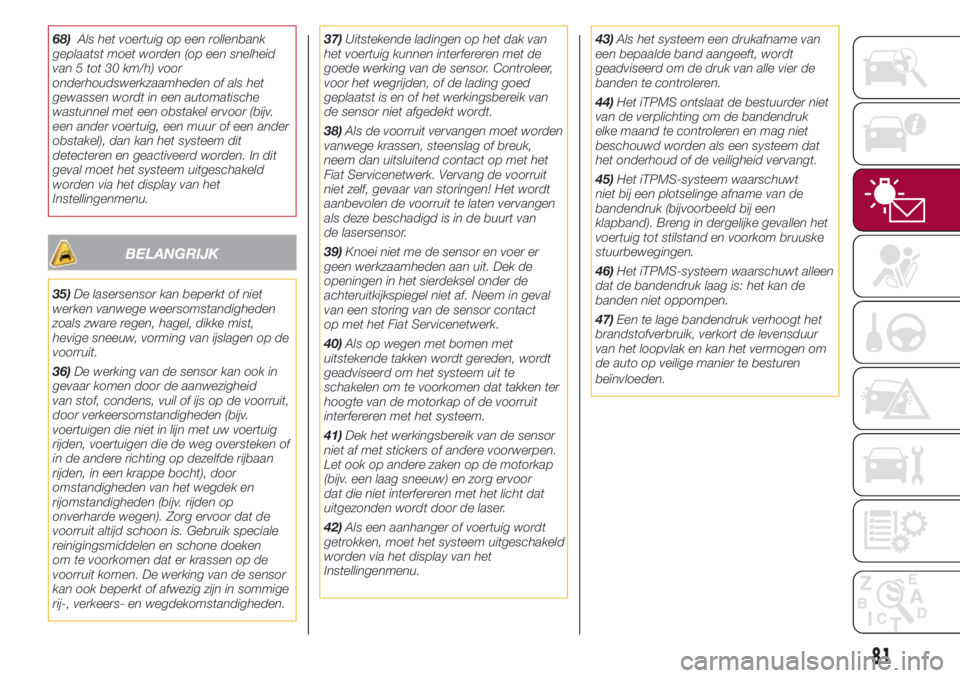

68)Als het voertuig op een rollenbank
geplaatst moet worden (op een snelheid
van 5 tot 30 km/h) voor
onderhoudswerkzaamheden of als het
gewassen wordt in een automatische
wastunnel met een obstakel ervoor (bijv.
een ander voertuig, een muur of een ander
obstakel), dan kan het systeem dit
detecteren en geactiveerd worden. In dit
geval moet het systeem uitgeschakeld
worden via het display van het
Instellingenmenu.
BELANGRIJK
35)De lasersensor kan beperkt of niet
werken vanwege weersomstandigheden
zoals zware regen, hagel, dikke mist,
hevige sneeuw, vorming van ijslagen op de
voorruit.
36)De werking van de sensor kan ook in
gevaar komen door de aanwezigheid
van stof, condens, vuil of ijs op de voorruit,
door verkeersomstandigheden (bijv.
voertuigen die niet in lijn met uw voertuig
rijden, voertuigen die de weg oversteken of
in de andere richting op dezelfde rijbaan
rijden, in een krappe bocht), door
omstandigheden van het wegdek en
rijomstandigheden (bijv. rijden op
onverharde wegen). Zorg ervoor dat de
voorruit altijd schoon is. Gebruik speciale
reinigingsmiddelen en schone doeken
om te voorkomen dat er krassen op de
voorruit komen. De werking van de sensor
kan ook beperkt of afwezig zijn in sommige
rij-, verkeers- en wegdekomstandigheden.37)Uitstekende ladingen op het dak van
het voertuig kunnen interfereren met de
goede werking van de sensor. Controleer,
voor het wegrijden, of de lading goed
geplaatst is en of het werkingsbereik van
de sensor niet afgedekt wordt.
38)Als de voorruit vervangen moet worden
vanwege krassen, steenslag of breuk,
neem dan uitsluitend contact op met het
Fiat Servicenetwerk. Vervang de voorruit
niet zelf, gevaar van storingen! Het wordt
aanbevolen de voorruit te laten vervangen
als deze beschadigd is in de buurt van
de lasersensor.
39)Knoei niet me de sensor en voer er
geen werkzaamheden aan uit. Dek de
openingen in het sierdeksel onder de
achteruitkijkspiegel niet af. Neem in geval
van een storing van de sensor contact
op met het Fiat Servicenetwerk.
40)Als op wegen met bomen met
uitstekende takken wordt gereden, wordt
geadviseerd om het systeem uit te
schakelen om te voorkomen dat takken ter
hoogte van de motorkap of de voorruit
interfereren met het systeem.
41)Dek het werkingsbereik van de sensor
niet af met stickers of andere voorwerpen.
Let ook op andere zaken op de motorkap
(bijv. een laag sneeuw) en zorg ervoor
dat die niet interfereren met het licht dat
uitgezonden wordt door de laser.
42)Als een aanhanger of voertuig wordt
getrokken, moet het systeem uitgeschakeld
worden via het display van het
Instellingenmenu.43)Als het systeem een drukafname van
een bepaalde band aangeeft, wordt
geadviseerd om de druk van alle vier de
banden te controleren.
44)Het iTPMS ontslaat de bestuurder niet
van de verplichting om de bandendruk
elke maand te controleren en mag niet
beschouwd worden als een systeem dat
het onderhoud of de veiligheid vervangt.
45)Het iTPMS-systeem waarschuwt
niet bij een plotselinge afname van de
bandendruk (bijvoorbeeld bij een
klapband). Breng in dergelijke gevallen het
voertuig tot stilstand en voorkom bruuske
stuurbewegingen.
46)Het iTPMS-systeem waarschuwt alleen
dat de bandendruk laag is: het kan de
banden niet oppompen.
47)Een te lage bandendruk verhoogt het
brandstofverbruik, verkort de levensduur
van het loopvlak en kan het vermogen om
de auto op veilige manier te besturen
beïnvloeden.
81

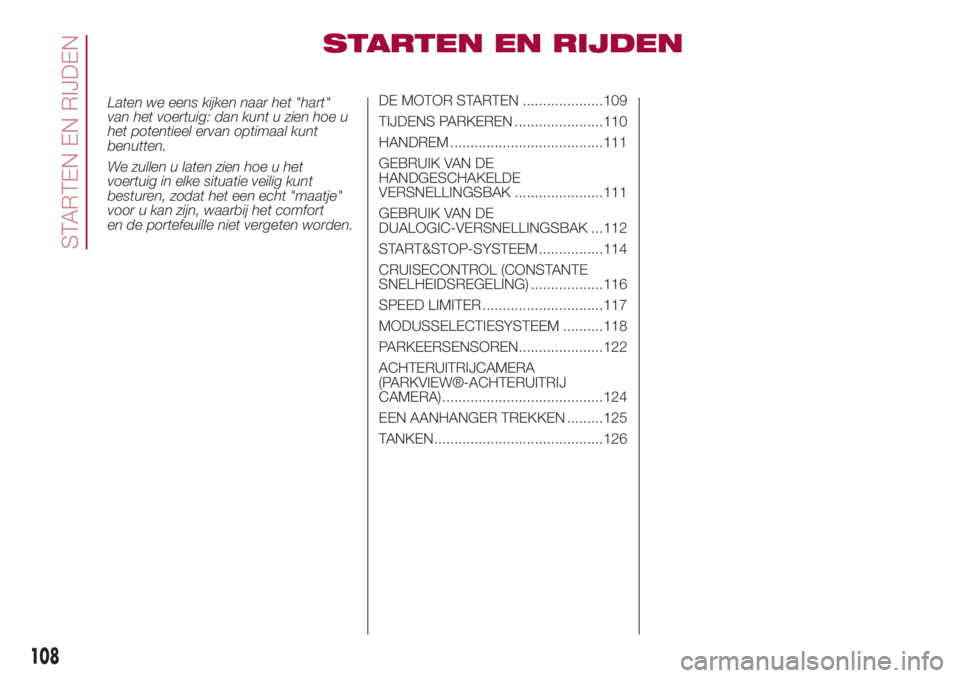

STARTEN EN RIJDEN
Laten we eens kijken naar het "hart"
van het voertuig: dan kunt u zien hoe u
het potentieel ervan optimaal kunt
benutten.
We zullen u laten zien hoe u het
voertuig in elke situatie veilig kunt
besturen, zodat het een echt "maatje"
voor u kan zijn, waarbij het comfort
en de portefeuille niet vergeten worden.DE MOTOR STARTEN ....................109
TIJDENS PARKEREN ......................110
HANDREM ......................................111
GEBRUIK VAN DE
HANDGESCHAKELDE
VERSNELLINGSBAK ......................111
GEBRUIK VAN DE
DUALOGIC-VERSNELLINGSBAK ...112
START&STOP-SYSTEEM ................114
CRUISECONTROL (CONSTANTE
SNELHEIDSREGELING) ..................116
SPEED LIMITER ..............................117
MODUSSELECTIESYSTEEM ..........118
PARKEERSENSOREN.....................122
ACHTERUITRIJCAMERA
(PARKVIEW®-ACHTERUITRIJ
CAMERA) ........................................124
EEN AANHANGER TREKKEN .........125
TANKEN..........................................126
108
STARTEN EN RIJDEN

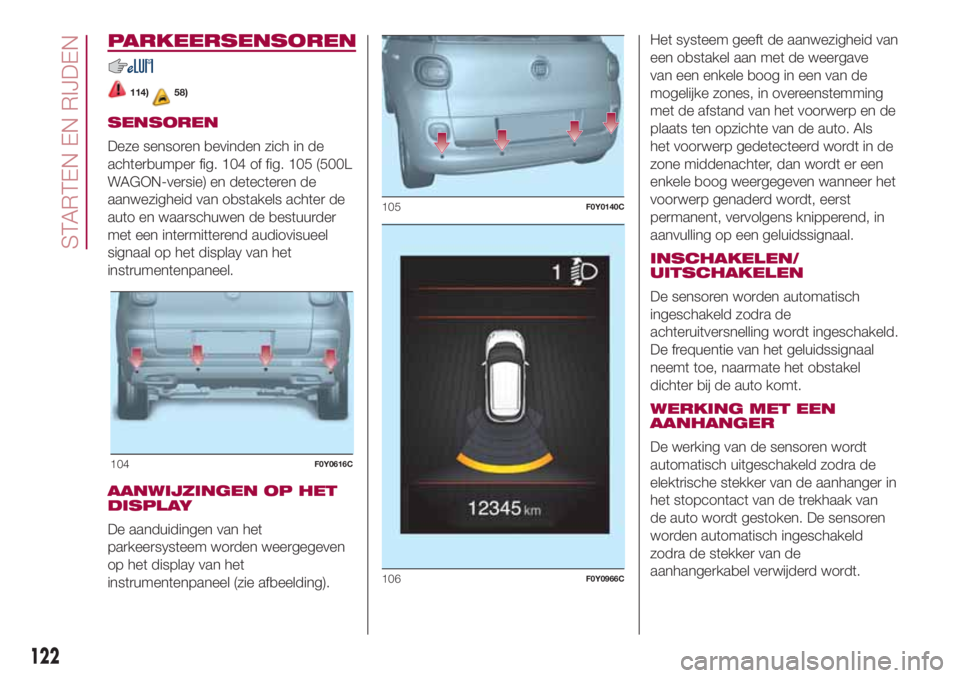

PARKEERSENSOREN
114)58)
SENSOREN
Deze sensoren bevinden zich in de
achterbumper fig. 104 of fig. 105 (500L
WAGON-versie) en detecteren de
aanwezigheid van obstakels achter de
auto en waarschuwen de bestuurder
met een intermitterend audiovisueel
signaal op het display van het
instrumentenpaneel.
AANWIJZINGEN OP HET
DISPLAY
De aanduidingen van het
parkeersysteem worden weergegeven
op het display van het
instrumentenpaneel (zie afbeelding).Het systeem geeft de aanwezigheid van
een obstakel aan met de weergave
van een enkele boog in een van de
mogelijke zones, in overeenstemming
met de afstand van het voorwerp en de
plaats ten opzichte van de auto. Als
het voorwerp gedetecteerd wordt in de
zone middenachter, dan wordt er een
enkele boog weergegeven wanneer het
voorwerp genaderd wordt, eerst
permanent, vervolgens knipperend, in
aanvulling op een geluidssignaal.
INSCHAKELEN/
UITSCHAKELEN
De sensoren worden automatisch
ingeschakeld zodra de
achteruitversnelling wordt ingeschakeld.
De frequentie van het geluidssignaal
neemt toe, naarmate het obstakel
dichter bij de auto komt.
WERKING MET EEN
AANHANGER
De werking van de sensoren wordt
automatisch uitgeschakeld zodra de
elektrische stekker van de aanhanger in
het stopcontact van de trekhaak van
de auto wordt gestoken. De sensoren
worden automatisch ingeschakeld
zodra de stekker van de
aanhangerkabel verwijderd wordt.
104F0Y0616C
105F0Y0140C
106F0Y0966C
122
STARTEN EN RIJDEN

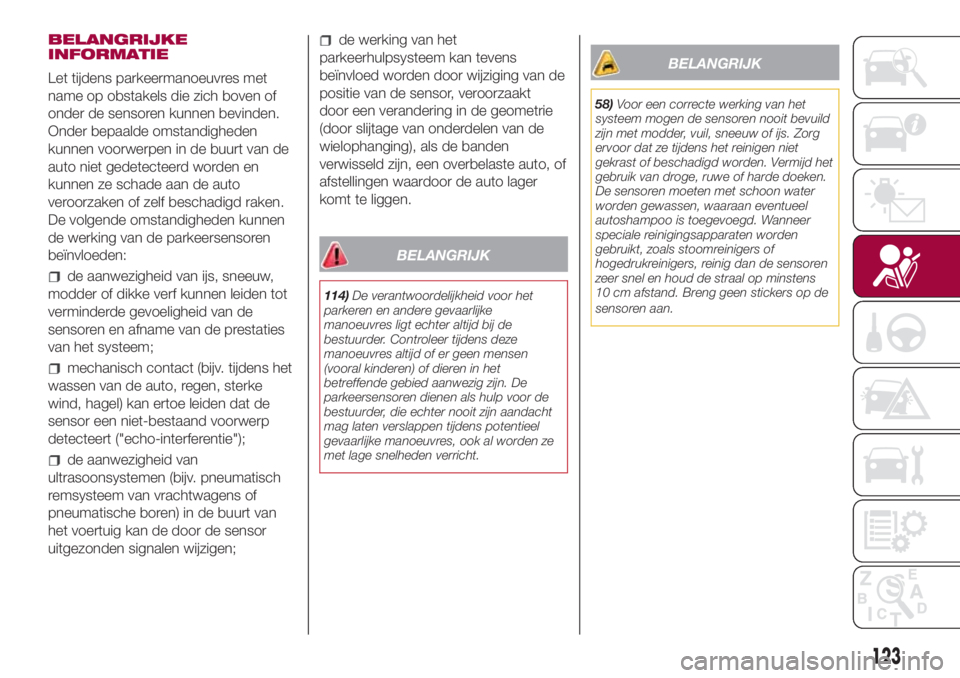

BELANGRIJKE
INFORMATIE
Let tijdens parkeermanoeuvres met
name op obstakels die zich boven of
onder de sensoren kunnen bevinden.
Onder bepaalde omstandigheden
kunnen voorwerpen in de buurt van de
auto niet gedetecteerd worden en
kunnen ze schade aan de auto
veroorzaken of zelf beschadigd raken.
De volgende omstandigheden kunnen
de werking van de parkeersensoren
beïnvloeden:
de aanwezigheid van ijs, sneeuw,
modder of dikke verf kunnen leiden tot
verminderde gevoeligheid van de
sensoren en afname van de prestaties
van het systeem;
mechanisch contact (bijv. tijdens het
wassen van de auto, regen, sterke
wind, hagel) kan ertoe leiden dat de
sensor een niet-bestaand voorwerp
detecteert ("echo-interferentie");
de aanwezigheid van
ultrasoonsystemen (bijv. pneumatisch
remsysteem van vrachtwagens of
pneumatische boren) in de buurt van
het voertuig kan de door de sensor
uitgezonden signalen wijzigen;
de werking van het
parkeerhulpsysteem kan tevens
beïnvloed worden door wijziging van de
positie van de sensor, veroorzaakt
door een verandering in de geometrie
(door slijtage van onderdelen van de
wielophanging), als de banden
verwisseld zijn, een overbelaste auto, of
afstellingen waardoor de auto lager
komt te liggen.
BELANGRIJK
114)De verantwoordelijkheid voor het
parkeren en andere gevaarlijke
manoeuvres ligt echter altijd bij de
bestuurder. Controleer tijdens deze
manoeuvres altijd of er geen mensen
(vooral kinderen) of dieren in het
betreffende gebied aanwezig zijn. De
parkeersensoren dienen als hulp voor de
bestuurder, die echter nooit zijn aandacht
mag laten verslappen tijdens potentieel
gevaarlijke manoeuvres, ook al worden ze
met lage snelheden verricht.
BELANGRIJK
58)Voor een correcte werking van het
systeem mogen de sensoren nooit bevuild
zijn met modder, vuil, sneeuw of ijs. Zorg
ervoor dat ze tijdens het reinigen niet
gekrast of beschadigd worden. Vermijd het
gebruik van droge, ruwe of harde doeken.
De sensoren moeten met schoon water
worden gewassen, waaraan eventueel
autoshampoo is toegevoegd. Wanneer
speciale reinigingsapparaten worden
gebruikt, zoals stoomreinigers of
hogedrukreinigers, reinig dan de sensoren
zeer snel en houd de straal op minstens
10 cm afstand. Breng geen stickers op de
sensoren aan.
123

BELANGRIJK

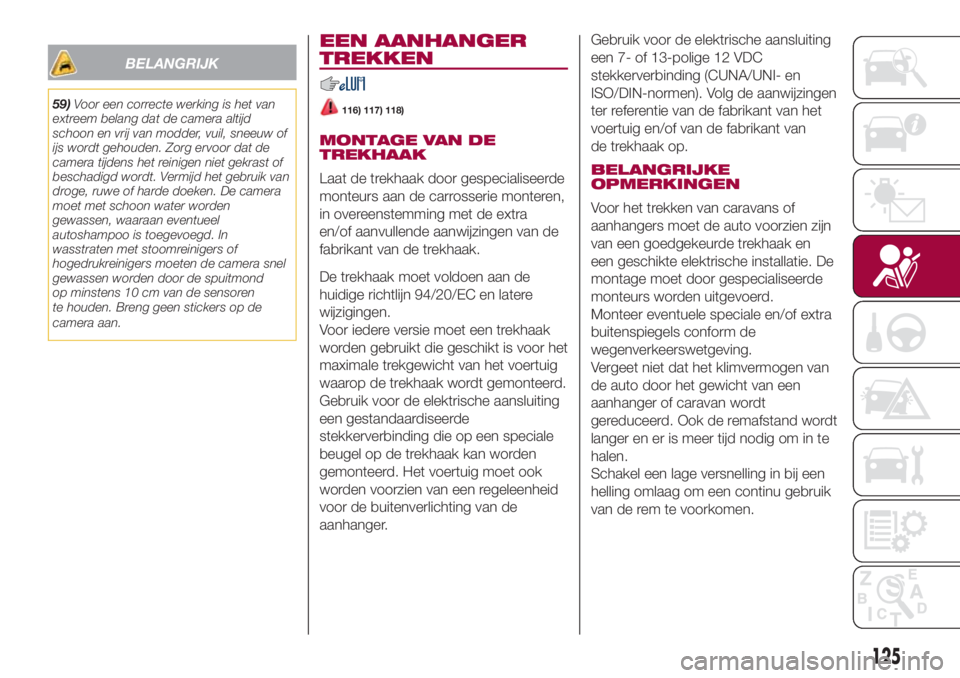

59)Voor een correcte werking is het van
extreem belang dat de camera altijd
schoon en vrij van modder, vuil, sneeuw of
ijs wordt gehouden. Zorg ervoor dat de
camera tijdens het reinigen niet gekrast of
beschadigd wordt. Vermijd het gebruik van
droge, ruwe of harde doeken. De camera
moet met schoon water worden
gewassen, waaraan eventueel
autoshampoo is toegevoegd. In
wasstraten met stoomreinigers of
hogedrukreinigers moeten de camera snel
gewassen worden door de spuitmond
op minstens 10 cm van de sensoren
te houden. Breng geen stickers op de
camera aan.
EEN AANHANGER
TREKKEN
116) 117) 118)
MONTAGE VAN DE
TREKHAAK
Laat de trekhaak door gespecialiseerde
monteurs aan de carrosserie monteren,
in overeenstemming met de extra
en/of aanvullende aanwijzingen van de
fabrikant van de trekhaak.
De trekhaak moet voldoen aan de
huidige richtlijn 94/20/EC en latere
wijzigingen.
Voor iedere versie moet een trekhaak
worden gebruikt die geschikt is voor het
maximale trekgewicht van het voertuig
waarop de trekhaak wordt gemonteerd.
Gebruik voor de elektrische aansluiting
een gestandaardiseerde
stekkerverbinding die op een speciale
beugel op de trekhaak kan worden
gemonteerd. Het voertuig moet ook
worden voorzien van een regeleenheid
voor de buitenverlichting van de
aanhanger.Gebruik voor de elektrische aansluiting
een 7- of 13-polige 12 VDC
stekkerverbinding (CUNA/UNI- en
ISO/DIN-normen). Volg de aanwijzingen
ter referentie van de fabrikant van het
voertuig en/of van de fabrikant van
de trekhaak op.
BELANGRIJKE
OPMERKINGEN
Voor het trekken van caravans of
aanhangers moet de auto voorzien zijn
van een goedgekeurde trekhaak en
een geschikte elektrische installatie. De
montage moet door gespecialiseerde
monteurs worden uitgevoerd.
Monteer eventuele speciale en/of extra
buitenspiegels conform de
wegenverkeerswetgeving.
Vergeet niet dat het klimvermogen van
de auto door het gewicht van een
aanhanger of caravan wordt
gereduceerd. Ook de remafstand wordt
langer en er is meer tijd nodig om in te
halen.
Schakel een lage versnelling in bij een
helling omlaag om een continu gebruik
van de rem te voorkomen.
125

km x 1000 15 30 45 60 75 90 105 120 135 150
Jaren12345678910
Visueel de toestand controleren van:
buitenzijde van carrosserie,
bodemplaatbescherming, slangen en
leidingen (uitlaat, brandstof- en
remsysteem) en rubber elementen
(hoezen, slangen, bussen enz.)●●●●●
Stand en conditie van wisrubbers van
ruitenwissers voor/achter controleren●●●●●
Werking van het
ruitensproeiersysteem controleren en
zo nodig de sproeiers afstellen●●●●●
De sloten van de motorkap en
achterklep op aanwezigheid van vuil
controleren, mechanismen reinigen en
smeren●●●●●
Slag van handrem controleren en zo
nodig afstellen●●●●●
Conditie en slijtage remblokken van
schijfremmen voor visueel controleren
en de werking van
remblokslijtagesensor controleren●●●●●●●●●●
Conditie en slijtage remblokken van
schijfremmen achter visueel
controleren en de werking van
remblokslijtagesensor controleren●●●●●●●●●●
160
ONDERHOUD EN ZORG

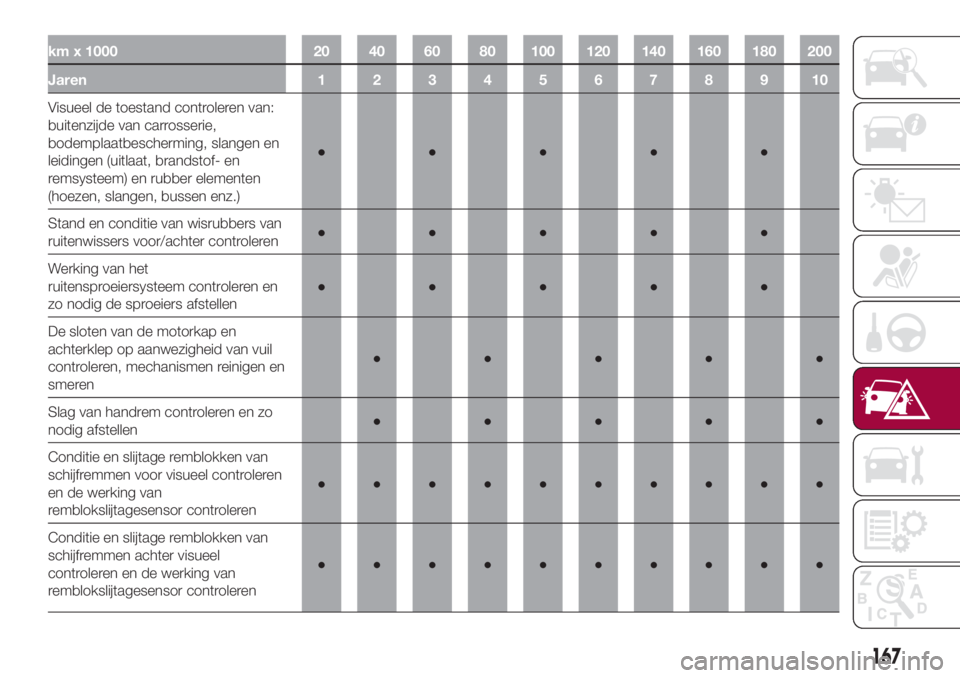

km x 1000 20 40 60 80 100 120 140 160 180 200
Jaren12345678910
Visueel de toestand controleren van:
buitenzijde van carrosserie,
bodemplaatbescherming, slangen en
leidingen (uitlaat, brandstof- en
remsysteem) en rubber elementen
(hoezen, slangen, bussen enz.)●●●●●
Stand en conditie van wisrubbers van
ruitenwissers voor/achter controleren●●●●●
Werking van het
ruitensproeiersysteem controleren en
zo nodig de sproeiers afstellen●●●●●
De sloten van de motorkap en
achterklep op aanwezigheid van vuil
controleren, mechanismen reinigen en
smeren●●●●●
Slag van handrem controleren en zo
nodig afstellen●●●●●
Conditie en slijtage remblokken van
schijfremmen voor visueel controleren
en de werking van
remblokslijtagesensor controleren●●●●●●●●●●
Conditie en slijtage remblokken van
schijfremmen achter visueel
controleren en de werking van
remblokslijtagesensor controleren●●●●●●●●●●
167

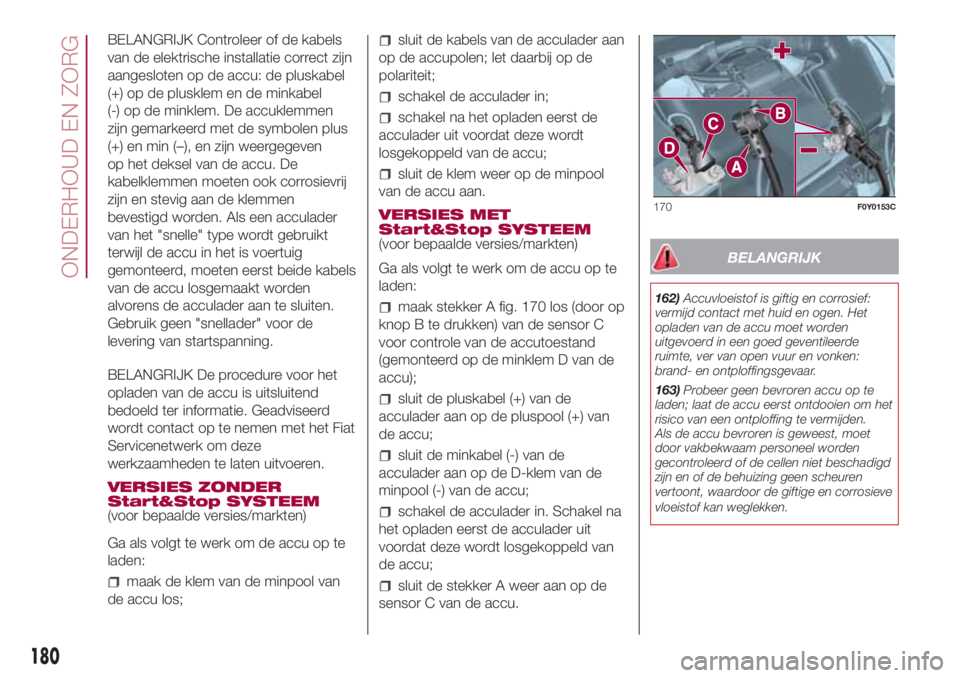

BELANGRIJK Controleer of de kabels
van de elektrische installatie correct zijn
aangesloten op de accu: de pluskabel
(+) op de plusklem en de minkabel
(-) op de minklem. De accuklemmen
zijn gemarkeerd met de symbolen plus
(+) en min (–), en zijn weergegeven
op het deksel van de accu. De
kabelklemmen moeten ook corrosievrij
zijn en stevig aan de klemmen
bevestigd worden. Als een acculader
van het "snelle" type wordt gebruikt
terwijl de accu in het is voertuig
gemonteerd, moeten eerst beide kabels
van de accu losgemaakt worden
alvorens de acculader aan te sluiten.
Gebruik geen "snellader" voor de
levering van startspanning.
BELANGRIJK De procedure voor het
opladen van de accu is uitsluitend
bedoeld ter informatie. Geadviseerd
wordt contact op te nemen met het Fiat
Servicenetwerk om deze
werkzaamheden te laten uitvoeren.
VERSIES ZONDER
Start&Stop SYSTEEM
(voor bepaalde versies/markten)
Ga als volgt te werk om de accu op te
laden:
maak de klem van de minpool van
de accu los;
sluit de kabels van de acculader aan
op de accupolen; let daarbij op de
polariteit;
schakel de acculader in;
schakel na het opladen eerst de
acculader uit voordat deze wordt
losgekoppeld van de accu;
sluit de klem weer op de minpool
van de accu aan.
VERSIES MET
Start&Stop SYSTEEM
(voor bepaalde versies/markten)
Ga als volgt te werk om de accu op te
laden:
maak stekker A fig. 170 los (door op
knop B te drukken) van de sensor C
voor controle van de accutoestand
(gemonteerd op de minklem D van de
accu);
sluit de pluskabel (+) van de
acculader aan op de pluspool (+) van
de accu;
sluit de minkabel (-) van de
acculader aan op de D-klem van de
minpool (-) van de accu;
schakel de acculader in. Schakel na
het opladen eerst de acculader uit
voordat deze wordt losgekoppeld van
de accu;
sluit de stekker A weer aan op de
sensor C van de accu.
BELANGRIJK
162)Accuvloeistof is giftig en corrosief:
vermijd contact met huid en ogen. Het
opladen van de accu moet worden
uitgevoerd in een goed geventileerde
ruimte, ver van open vuur en vonken:
brand- en ontploffingsgevaar.
163)Probeer geen bevroren accu op te
laden; laat de accu eerst ontdooien om het
risico van een ontploffing te vermijden.
Als de accu bevroren is geweest, moet
door vakbekwaam personeel worden
gecontroleerd of de cellen niet beschadigd
zijn en of de behuizing geen scheuren
vertoont, waardoor de giftige en corrosieve
vloeistof kan weglekken.
170F0Y0153C
180
ONDERHOUD EN ZORG

iTPMS ............................................ 79
Kentekenverlichting (lamp
vervangen)
................................... 145
Kinderen veilig vervoeren ................ 87
Kinderslot....................................... 33
Kinderzitjes .................................... 87
Klimaatregeling............................... 21
Knie-airbag bestuurder................... 102
Krik ................................................ 131
Lamp vervangen
........................... 139
Lampjes en berichten ..................... 51
Lane Change ................................. 26
Mechanische sleutel
..................... 10
Mistlampen (lamp vervangen) ......... 143
Mistlampen / mistachterlicht
(inschakeling) ............................... 24
Modusselectiesysteem
(voorziening) ................................. 118
Motorkap ....................................... 36
Motorkoelvloeistof (peil
controleren) .................................. 177
Motorolie (verbruik) ......................... 177
Motorruimte ................................... 171
Niveaus controleren
...................... 171
Noodvergrendeling portieren .......... 33
Onderste koplampunit
.................. 141
Parkeersensoren
........................... 122Periodieke controles
(geprogrammeerd
onderhoudsschema) .................... 157
Plafondverlichting voor ................... 27
Portieren ........................................ 32
Prestaties (topsnelheid) .................. 202
Regensensor
................................ 28
Remvloeistof (niveau controleren) ... 177
Richtingaanwijzers (inschakeling) .... 25
Richtingaanwijzers (lamp
vervangen) ................................... 141
Richtingaanwijzers zijkant (lamp
vervangen) ................................... 142
Richtlijnen voor de behandeling
van de auto aan het einde van
de levensduur .............................. 230
Rijhulpsystemen ............................. 77
Ruitensproeiervloeistof
voor-/achterruit (niveau
controleren) .................................. 177
Safe Lock (systeem)
...................... 11
SBR (Seat Belt Reminder) .............. 84
Schemersensor .............................. 25
Scherm .......................................... 48
Slepen van de auto ........................ 153
Sleutel met afstandsbediening........ 10
Sleutels .......................................... 10
Sneeuwkettingen ........................... 191
Soorten lampen ............................. 140
Speed Limiter................................. 117
Stadslicht / dimlicht
(inschakeling) ............................... 24Stadslichten/dagrijverlichting
(DRL) (lamp vervangen) ................ 142
Standaard velgen en banden ......... 191
Start&Stop (systeem) ..................... 114
Starten met hulpaccu ..................... 151
Stoelen .......................................... 13
Stuurslot ........................................ 13
Stuurwiel ........................................ 18
Tanken
......................................... 126
Tijdens parkeren ............................ 110
Tips, bediening en algemene
informatie ..................................... 232
Trip Computer ................................ 50
Uconnect™ 5" LIVE
...................... 234
Uconnect™ 7" HD LIVE /
Uconnect™ 7" HD Nav LIVE ........ 247
Veiligheidsgordels
......................... 82
Versie met aardgassysteem............ 40
Versie met aardgassysteem
(Natural Power) ............................ 43
Vloeistof (ruitensproeiers
voor/achter) ................................. 181
Vloeistoffen en smeermiddelen ....... 218
Voorruitsproeier/
achterruitsproeier ......................... 27
Voorruitwissers / -sproeiers ............ 27
Voorstoelen .................................... 13
Vulinhouden ................................... 216
Wiel (vervangingsprocedure)
......... 131
Wielen ............................................ 191
