INSTRUKTIONSBOG
FIAT500L
Page 2 of 268

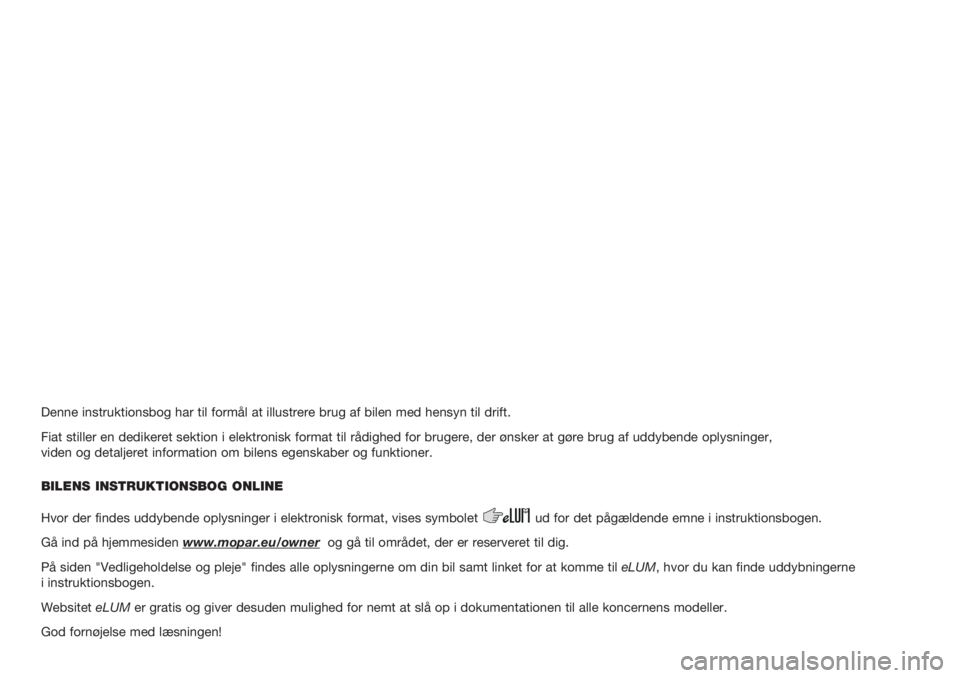

Denne instruktionsbog har til formål at illustrere brug af bilen med hensyn til drift.
Fiat stiller en dedikeret sektion i elektronisk format til rådighed for brugere, der ønsker at gøre brug af uddybende oplysninger,
viden og detaljeret information om bilens egenskaber og funktioner.
BILENS INSTRUKTIONSBOG ONLINE
Hvor der findes uddybende oplysninger i elektronisk format, vises symbolet ud for det pågældende emne i instruktionsbogen.
Gå ind på hjemmesiden www.mopar.eu/owner
og gå til området, der er reserveret til dig.
På siden "Vedligeholdelse og pleje" findes alle oplysningerne om din bil samt linket for at komme til eLUM, hvor du kan finde uddybningerne
i instruktionsbogen.
Websitet eLUMer gratis og giver desuden mulighed for nemt at slå op i dokumentationen til alle koncernens modeller.
God fornøjelse med læsningen!
Page 3 of 268
Kære kunde,
Vi takker og ønsker tillykke med dit valg af en Fiat 500L.
Denne bog er udarbejdet for at give dig et detaljeret kendskab til denne bil og dens korrekte betjening.
Heri vil du finde information, råd og advarsler, som er vigtige i brugen af bilen, alt sammen for at sikre dig det størst mulige udbytte af
de tekniske muligheder i din Fiat 500L.
Vi anbefaler, at du læser håndbogen igennem, inden du sætter dig bag rattet, så du kan gøre dig bekendt med betjeningen og særligt
hvad angår bremser, styring og gearskifte. Samtidig kan du gøre bekendt med bilens adfærd på forskellige vejflader.
I denne håndbog finder du oplysninger og særlige anbefalinger vedrørende pleje, vedligeholdelse, køresikkerhed og drift i forbindelse
med din Fiat 500L.
Efter gennemlæsning anbefaler vi, at du bevarer denne håndbog i bilen, så du nemt kan konsultere den, og under alle
omstændigheder så den følger med i tilfælde af videresalg.
I garantihæftet finder du endvidere en liste over de serviceværksteder, som Fiat tilbyder sine kunder, samt garantibetingelser og
vedligeholdelsesplan og afstemplingsrubrikker for foretagne eftersyn.
Vi er overbevist om, at denne hjælp vil gøre dig bekendt med din nye bil og påskønne Fiat-eksperterne, som står til din rådighed.
God læselyst, og derefter god tur!
I brugerhåndbogen findes beskrivelser af alle versioner af Fiat 500L. Ekstratilbehør, markedsbestemt tilbehør eller
specielle versioner er ikke identificeret som sådan i teksten: der skal derfor kun tages højde for de oplysninger, der
gælder for den udstyrstype, motortype og version, som du har købt. Eventuelt udstyr introduceret i modellens
produktionsperiode, men uafhængige af udtrykkelig efterspørgsel på specialudstyr på købstidspunktet, er identificeret
med teksten(afhængigt af versioner/markeder).
Oplysningerne i denne publikation er vejledende. FCA Italy S.p.A. kan til hver en tid foretage ændringer af den model, der
beskrives i denne publikation, hvad enten ændringerne er teknisk eller kommercielt begrundet. Henvend dig til Fiats
servicenet for yderligere oplysninger.
Page 4 of 268
SKAL UBETINGET LÆSES
PÅFYLDNING AF BRÆNDSTOF
Benzinmotorer:Der må udelukkende påfyldes blyfri benzin, som opfylder den europæiske standard EN228. Oktantallet må ikke være under
95. Brug ikke benzin indeholdende metanol eller etanol E85. Disse blandinger kan forårsage problemer under start og kørsel samt beskadige
vigtige dele af brændstofsystemet.
Dieselmotorer: Der må udelukkende påfyldes dieselbrændstof, der er beregnet til motorkøretøjer og opfylder den europæiske standard
EN590. Brug af andre produkter eller blandinger kan medføre uoprettelige skader på motoren, for hvilke garantien ikke kan gøres gældende.
Påfyldning af LPG: Der må udelukkende påfyldes LPG, der er beregnet til motorkøretøjer og opfylder den europæiske standard EN589.
Brug af andre produkter eller blandinger kan medføre uoprettelige skader på motoren, for hvilke garantien ikke kan gøres gældende.
Påfyldning af metan: Der må udelukkende påfyldes metan, der er beregnet til motorkøretøjer. Brug af andre produkter eller blandinger kan
medføre uoprettelige skader på motoren, for hvilke garantien ikke kan gøres gældende.
For yderligere oplysninger om brug af korrekt brændstof henvises til afsnittet "Påfyldning af brændstof" i kapitlet "Start og kørsel".
START AF MOTOREN
Versioner med manuel gearkasse (benzinmotorer): Overbevis dig om at håndbremsen er trukket, sæt bilen i frigear, træd koblingen i
bund, men rør ikke speederen. Drej derefter tændingsnøglen frem til position AVV, og slip den så snart motoren er i gang.
Versioner med manuel gearkasse (dieselmotorer): Sørg for, at håndbremsen er trukket, sæt gearvælgeren i frigear, træd koblingen i
bund, uden at træde på speederen; drej så nøglen på MAR og vent på, at kontrollampen
slukker. Drej startnøglen til AVV og slip den, så
snart motoren er startet.
Versioner med Dualogic-gearkasse: Sørg for, at håndbremsen er trukket og at gearvælgeren er i position P (parkering) eller N (frigear).
Træd på bremsepedalen, drej tændingsnøglen til position AVV, og slip den, så snart motoren er i gang.
PARKERING OVER BRÆNDBART MATERIALE
Under drift når katalysatoren op på meget høje temperaturer. Bilen må derfor ikke parkeres over græs, tørre blade, gran- og fyrrenåle eller
andet brændbart materiale: brandfare!
RESPEKT FOR MILJØET
Bilen er udstyret med et system, der tillader en løbende diagnose af komponenterne forbundet med emissioner for at sikre bedre beskyttelse
af miljøet.
ELEKTRISK TILBEHØR
Hvis man efter anskaffelsen af bilen ønsker at montere ekstra tilbehør, der kræver strømtilførsel (med risiko for gradvis afladning af batteriet),
anbefales det at kontakte Fiats servicenet. De kan udregne det samlede strømforbrug og vurdere, om bilens elanlæg kan understøtte den
påtænkte belastning.
PLANMÆSSIG VEDLIGEHOLDELSE
En korrekt vedligeholdelse gør det muligt at bevare bilens præstationer og sikkerhedsegenskaber, respekt for miljøet og lave driftsudgifter
uændret med tiden.
Page 5 of 268
"CYBERSIKKERHED"-ANORDNINGER
Bilen er udstyret med beskyttelse mod cyberangreb på køretøjets elektroniske systemer, som er udviklet i overensstemmelse
med de teknologiske standarder, der anvendes i øjeblikket i bilindustrien. Disse anordninger er designet til at minimere risikoen
for cyberangreb eller installation af computervirus eller andet teknologisk skadeligt materiale, som kan forringe bilens ydeevne
og/eller tillade uautoriseret tab og/eller spredning af personlige oplysninger om køber og/eller bruger af køretøjet.
Disse beskyttelsesanordninger mod cyberangreb må ikke fjernes, ændres eller modificeres af bilens køber. Derfor påtager
producenten sig intet ansvar for de negative konsekvenser og/eller skader, der kan opstå på bilen og/eller køberen af bilen
og/eller tredjepart som følge af fjernelse, modifikation eller ændring af beskyttelsesanordningerne mod cyberangreb udført af
køberen og/eller brugeren af bilen.
Page 6 of 268
BRUG AF INSTRUKTIONSBOGEN
ANVISNINGER
Hver gang der gives retningsanvisninger vedrørende bilen (venstre/højre eller frem/tilbage) skal de forstås som set fra førerens
side, som sidder på førersædet. Skulle der være afvigelser til denne regel, vil det være tydeligt angivet i teksten.
De viste figurer i instruktionsbogen er vejledende. Det kan betyde, at nogle detaljer på billederne måske ikke svarer til dem på
din bil. Instruktionsbogen er udarbejdet baseret på biler med venstrekørsel. Det er muligt, at der på biler med højrekørsel er
visse betjeningsknapper, der er placeret eller udformet anderledes i forhold til det viste.
For at finde frem til kapitlerne henvises til den alfabetiske oversigt i slutningen af instruktionsbogen.
Man kan hurtigt finde frem til kapitlerne ved hjælp af de grafiske mærker i siden af alle ulige sider. Få sider længere fremme
findes en oversigt, så man kan gøre sig bekendt med kapitlernes rækkefølge og afmærkningssymbolerne. Der vil også være
tekstuelle anvisninger til kapitlet i siden på alle lige sider.
ADVARSLER OG FORHOLDSREGLER
I denne instruktionsbog findes en række anmærkninger:VIGTIGT, som har til formål at undgå, at du kan beskadige din bil.
Der findes også en række anmærkninger:PAS PÅ, som nøje skal følges for ikke at anvende bilen på ukorrekt vis, hvilket kan
medføre ulykker eller uheld.
Man skal derfor nøje følge alle anbefalinger mærketVIGTIGTogPAS PÅ.
AnmærkningerneVIGTIGTogPAS PÅer anvist i teksten med symbolerne:
Personsikkerhed
Risiko for skader på bilen
Miljøbeskyttelse
BEMÆRK: Når det er nødvendigt, er disse symboler angivet ved siden af eller i slutningen af hvert afsnit og efterfulgt af et
nummer. Dette nummer henviser til den tilsvarende advarsel i bunden af det pågældende afsnit.
SYMBOLER
På nogle af bilens komponenter findes nogle farvede skilte, hvis symboler angiver vigtige forholdsregler, som skal overholdes i
forhold til selve komponenten.En oversigt over de anvendte symboler findes desuden på undersiden af motorhjelmen.
MODIFIKATIONER/ÆNDRINGER AF BILEN
VIGTIGT! Alle ændringer af bilen kan have alvorlige konsekvenser for sikkerheden og vejgrebet og kan medføre uheld og endda
dødsfald for bilens passagerer.
VIGTIGT! Brugen af sådant udstyr i kabinen (uden separat antenne) kan, ud over eventuelle helbredsmæssige risici for fører og
passagerer, medføre funktionsforstyrrelser i bilens elektriske systemer til skade for sikkerheden.
VIGTIGT! Vær opmærksom ved montering af ekstra spoilere, letmetalhjul og ikke standardproducerede hjulkapsler. De kan
nedsætte ventilationen af bremserne og dermed funktionen under forhold med hårde gentagne opbremsninger, eller ved en
lang nedkørsel. Sørg desuden for, at intet forhindrer pedalernes vandring (f.eks. måtter osv.).
Page 7 of 268

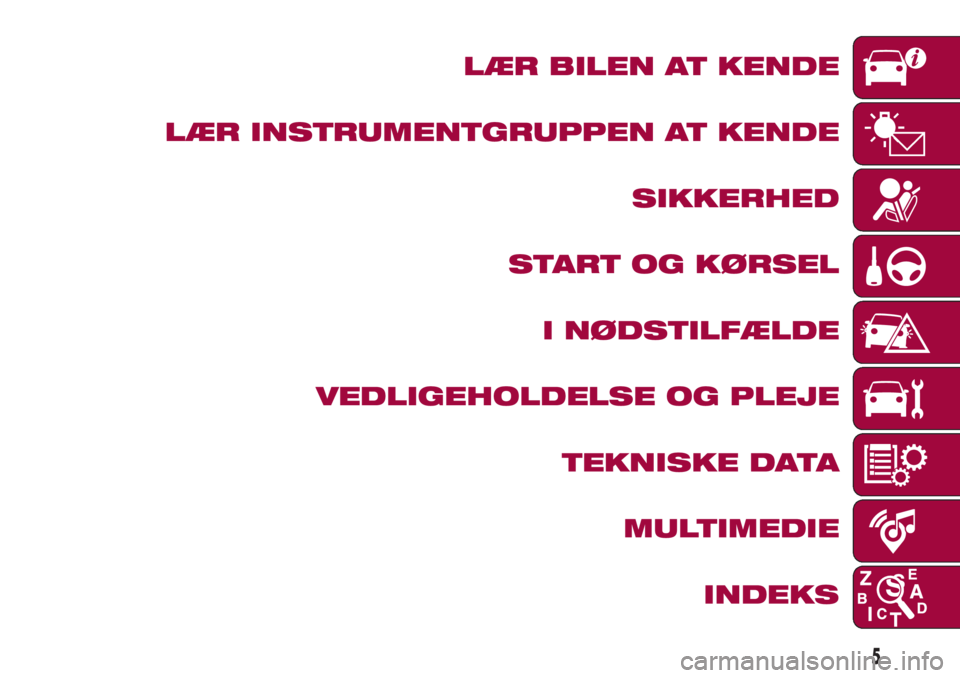

LÆR BILEN AT KENDE
LÆR INSTRUMENTGRUPPEN AT KENDE
SIKKERHED
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE OG PLEJE
TEKNISKE DATA
MULTIMEDIE
INDEKS
5
Page 8 of 268
6
Page 9 of 268

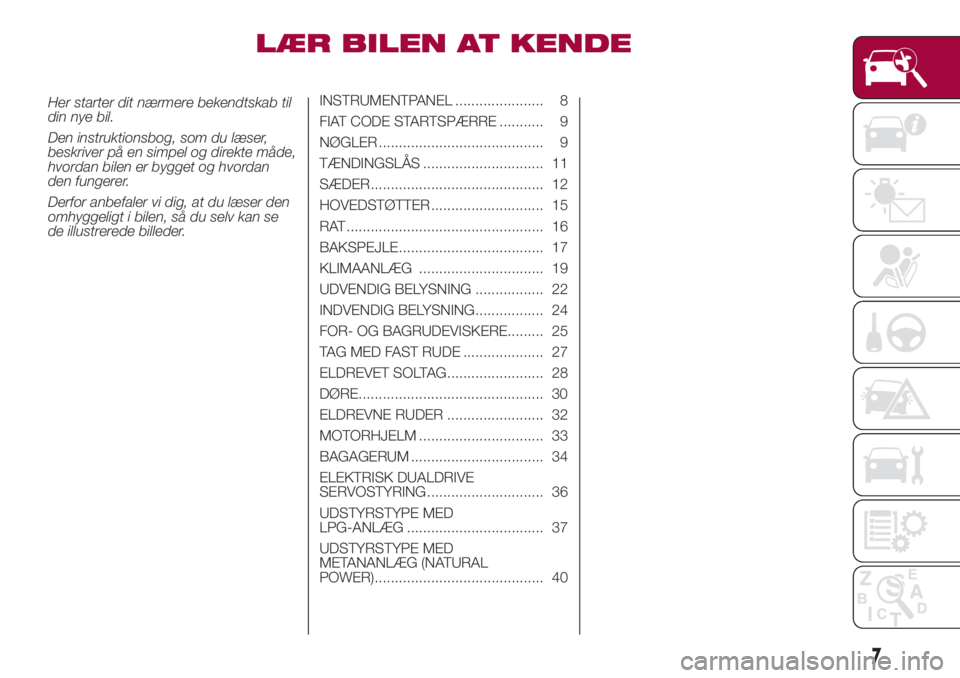

LÆR BILEN AT KENDE
Her starter dit nærmere bekendtskab til
din nye bil.
Den instruktionsbog, som du læser,
beskriver på en simpel og direkte måde,
hvordan bilen er bygget og hvordan
den fungerer.
Derfor anbefaler vi dig, at du læser den
omhyggeligt i bilen, så du selv kan se
de illustrerede billeder.INSTRUMENTPANEL ...................... 8
FIAT CODE STARTSPÆRRE ........... 9
NØGLER ......................................... 9
TÆNDINGSLÅS .............................. 11
SÆDER........................................... 12
HOVEDSTØTTER ............................ 15
RAT ................................................. 16
BAKSPEJLE.................................... 17
KLIMAANLÆG ............................... 19
UDVENDIG BELYSNING ................. 22
INDVENDIG BELYSNING................. 24
FOR- OG BAGRUDEVISKERE......... 25
TAG MED FAST RUDE .................... 27
ELDREVET SOLTAG........................ 28
DØRE.............................................. 30
ELDREVNE RUDER ........................ 32
MOTORHJELM ............................... 33
BAGAGERUM ................................. 34
ELEKTRISK DUALDRIVE
SERVOSTYRING ............................. 36
UDSTYRSTYPE MED
LPG-ANLÆG .................................. 37
UDSTYRSTYPE MED
METANANLÆG (NATURAL
POWER).......................................... 40
7
Page 10 of 268

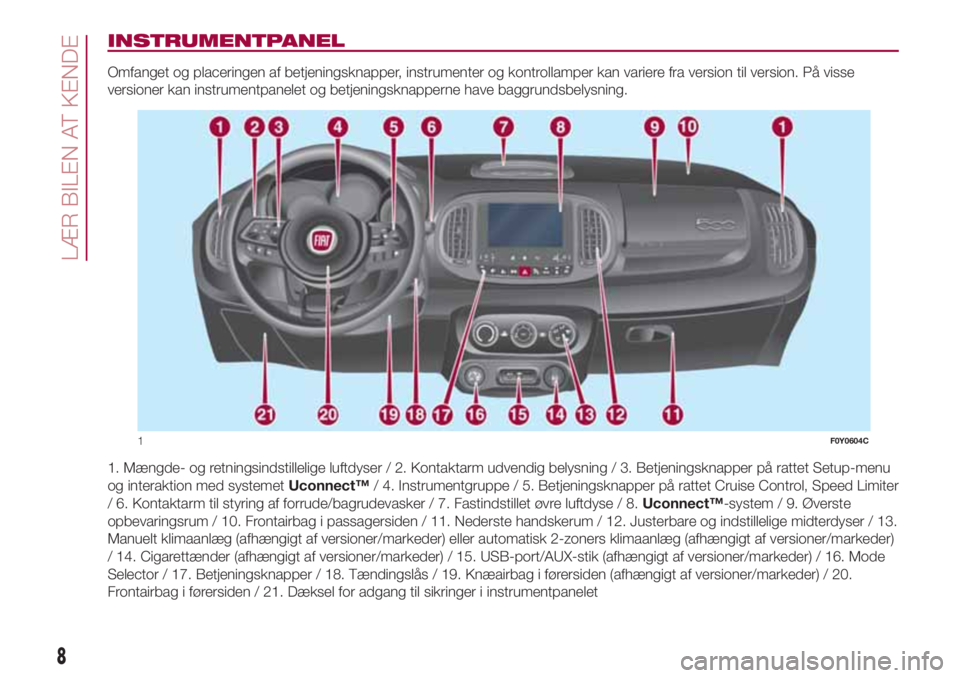

INSTRUMENTPANEL
Omfanget og placeringen af betjeningsknapper, instrumenter og kontrollamper kan variere fra version til version. På visse
versioner kan instrumentpanelet og betjeningsknapperne have baggrundsbelysning.
1. Mængde- og retningsindstillelige luftdyser / 2. Kontaktarm udvendig belysning / 3. Betjeningsknapper på rattet Setup-menu
og interaktion med systemetUconnect™/ 4. Instrumentgruppe / 5. Betjeningsknapper på rattet Cruise Control, Speed Limiter
/ 6. Kontaktarm til styring af forrude/bagrudevasker / 7. Fastindstillet øvre luftdyse / 8.Uconnect™-system / 9. Øverste
opbevaringsrum / 10. Frontairbag i passagersiden / 11. Nederste handskerum / 12. Justerbare og indstillelige midterdyser / 13.
Manuelt klimaanlæg (afhængigt af versioner/markeder) eller automatisk 2-zoners klimaanlæg (afhængigt af versioner/markeder)
/ 14. Cigarettænder (afhængigt af versioner/markeder) / 15. USB-port/AUX-stik (afhængigt af versioner/markeder) / 16. Mode
Selector / 17. Betjeningsknapper / 18. Tændingslås / 19. Knæairbag i førersiden (afhængigt af versioner/markeder) / 20.
Frontairbag i førersiden / 21. Dæksel for adgang til sikringer i instrumentpanelet
1F0Y0604C
8
LÆR BILEN AT KENDE
