FIAT 500L 2018 Instructieboek (in Dutch)

500L WAGON-versies
VersiesCO2-EMISSIES IN OVEREENSTEMMING MET DE HUIDIGE EUROPESE
RICHTLIJN (g/km)
0.9 TwinAir Turbo Natural Power (Euro 6)
137(A) / 105 (B)
0.9 TwinAir Turbo 105 pk (Euro 6)111
1.4 16V 95 pk (Euro 6)145
1.4 16V 120 pk (Euro 6)
(C)145
1.4 16V 120 pk (Euro 6)
155
(D) / 158 (E)
1.3 16V 85 pk MultiJet (Euro 5)110
1.3 16V 85 pk MultiJet Dualogic (Euro 5)105
1.3 16V 95 pk MultiJet (Euro 6)107
1.3 16V 95 pk MultiJet Dualogic (Euro 6)104
1.6 16V MultiJet 120 pk (Euro 6)112
(A) Op benzine
(B) Op aardgas
(C) Versies voor specifieke markten met alleen 205/55 R16 GoodYear-banden. Voor bepaalde versies/markten kunnen als alternatief banden gebruikt worden die
gelijkwaardige prestaties bieden.
(D) versies met 5 zitplaatsen
(E) versies met 7 zitplaatsen
229

RICHTLIJNEN VOOR DE BEHANDELING VAN DE AUTO AAN HET
EINDE VAN DE LEVENSDUUR
(voor bepaalde versies/markten)
Al jaren zet FCA zich volledig in voor de bescherming van het milieu via de continue verbetering van de productieprocessen en
de realisatie van producten die steeds "eco-compatibeler" zijn. Om de klanten de best mogelijke service te garanderen in
overeenstemming met de milieuwetgeving en conform de Europese richtlijn 2000/53/EG inzake de behandeling van voertuigen
aan het einde van hun levensduur, biedt FCA haar klanten de mogelijkheid hun auto aan het einde van zijn levensduur zonder
extra kosten in te leveren. De Europese richtlijn bepaalt namelijk dat het voertuig kan worden ingeleverd zonder kosten voor de
laatste houder of eigenaar als het voertuig geen of een negatieve marktwaarde heeft.
Voor de kosteloze inlevering van het voertuig aan het einde van zijn levensduur kunt u als u een andere auto gaat aanschaffen,
zich tot een van onze dealers of tot een door FCA goedgekeurd inzamelings- en verwerkingsbedrijf wenden. Deze bedrijven zijn
zorgvuldig geselecteerd en bieden kwaliteitsservice voor de inzameling, verwerking en recycling van afgedankte auto’s met
respect voor het milieu.
Voor meer informatie over deze inzamelings- en verwerkingsbedrijven kunt u zich wenden tot een FCA Servicepunt, het
telefoonnummer in het garantieboekje bellen of naar de websites van de verschillende merken van FCA gaan.
230
TECHNISCHE GEGEVENS

MULTIMEDIA
In dit hoofdstuk worden de belangrijkste
functies beschreven van de
informatiesystemenUconnect™5",
Uconnect™7” HD LIVE of
Uconnect™7" HD Nav LIVE die in de
auto gemonteerd kunnen zijn.TIPS, BEDIENING EN ALGEMENE
INFORMATIE ...................................232
UCONNECT™ 5" LIVE ....................234
UCONNECT™ 7" HD LIVE /
UCONNECT™ 7" HD NAV LIVE ......247
BELANGRIJKE INFORMATIE EN
AANBEVELINGEN ...........................266
231

TIPS, BEDIENING EN
ALGEMENE
INFORMATIE
VERKEERSVEILIGHEID
169) 170)
Zorg ervoor dat u weet hoe de
verschillende systeemfuncties gebruikt
moeten worden voordat u gaat rijden.
Lees de gebruiksaanwijzingen van
het systeem zorgvuldig door voordat u
gaat rijden.
ONTVANGSTOMSTANDIGHEDEN
Tijdens het rijden veranderen de
ontvangstomstandigheden
voortdurend. De ontvangst kan
gestoord worden door de aanwezigheid
van bergen, gebouwen of bruggen,
vooral wanneer u ver verwijderd bent
van de zender.
BELANGRIJK Het volume kan
toenemen wanneer verkeersinformatie
of nieuws wordt ontvangen.ONDERHOUD EN ZORG
85) 86)
Neem de volgende
voorzorgsmaatregelen in acht zodat het
systeem optimaal blijft werken:
het glas van het display mag niet in
contact komen met scherpe of harde
voorwerpen die het oppervlak ervan
kunnen beschadigen; gebruik een
zachte, droge anti-statische doek om
het schoon te maken en oefen hierbij
geen druk uit.
gebruik nooit alcohol, benzine en
afgeleide producten om het glas van
het display te reinigen.
Voorkom dat vloeistoffen in het
systeem komen: dit kan het systeem
op onherstelbare wijze beschadigen.
MULTIMEDIA-APPARATEN
BELANGRIJK Sommige
multimediaspelers zijn mogelijk niet
compatibel met hetUconnect™-
systeem.Gebruik alleen apparaten (bijv.
USB-sticks) met een veilige herkomst in
de auto. Apparaten met een
onbekende herkomst zouden software
met virussen kunnen bevatten die,
als die in de auto wordt geïnstalleerd,
de elektrische/elektronische systemen
gevoeliger zou kunnen maken voor
hacken.
DIEFSTALBEVEILIGING
Het systeem is uitgerust met een
diefstalbeveiliging die gebaseerd is op
informatie-uitwisseling met de
elektronische regeleenheid (Body
Computer) in het voertuig.
Dit garandeert maximale veiligheid en
voorkomt dat elke keer dat de
stroomvoorziening uitvalt, de geheime
code opnieuw ingevoerd moet worden.
Als de controle een positief resultaat
oplevert, dan begint het systeem te
werken. Als de codes bij de vergelijking
echter niet overeenkomen of als de
elektronische regeleenheid (Body
Computer) wordt vervangen, dan zal
het systeem de gebruiker vragen om de
geheime code in te voeren op de
manier die in de volgende paragraaf is
beschreven.
232
MULTIMEDIA

De geheime code invoeren
Wanneer het systeem wordt
ingeschakeld, toont het display, als de
code wordt gevraagd, het opschrift
"Anti-diefstalcode invoeren", gevolgd
door een scherm met een toetsenbord
waarmee de geheime code kan worden
ingevoerd.
De geheime code bestaat uit vier cijfers
van 0 t/m 9: draai voor het invoeren
van de code aan de "BROWSE
ENTER" knop en druk deze in om te
bevestigen.
Na het invoeren van het vierde cijfer
begint het systeem te werken.
Als er een verkeerde code is ingevoerd,
geeft het systeem "Code verkeerd"
weer om de gebruiker te laten weten
dat de juiste code ingevoerd moet
worden.
Na 3 mislukte invoerpogingen,
verschijnt op het display "Code
verkeerd. Radio geblokkeerd. 30
minuten wachten a.u.b.". Als dit
opschrift is verdwenen, kan de code
opnieuw worden ingevoerd.
Paspoort autoradio
Dit document is het eigendomsbewijs
van het systeem. In het paspoort van
de autoradio staan het model, het
serienummer en de geheime code
aangegeven.Neem, in geval van zoekraken van het
paspoort van de autoradio, contact
op met het Fiat Servicenetwerk, neem
uw identiteitsbewijs en de
eigendomsdocumenten van uw auto
mee.
BELANGRIJK Bewaar dit
autoradiopaspoort op een veilige plek,
zodat bij diefstal van het systeem de
betreffende informatie aan de bevoegde
instanties gegeven kan worden.
BELANGRIJKE
OPMERKINGEN
In geval van een storing, mag het
systeem alleen gecontroleerd en
gerepareerd worden door het Fiat
Servicenetwerk.
Als de temperatuur erg laag is, kan het
even duren voordat het display de
optimale lichtsterkte heeft bereikt.
Als de auto enige tijd bij een hoge
buitentemperatuur wordt geparkeerd,
kan de "thermische beveiligingsfunctie"
van het systeem in werking treden tot
de temperatuur van de radio naar
een acceptabel niveau is teruggekeerd.
Kijk alleen naar het scherm wanneer
dit nodig en veilig is. Als u langere
tijd naar het scherm moet kijken, ga
dan de weg af en parkeer op een
veilige plek, zodat u niet tijdens het
rijden wordt afgeleid.Stop onmiddellijk met het gebruik van
het systeem in geval van een storing.
Anders kan het systeem beschadigd
raken. Neem zo snel mogelijk contact
op met het Fiat Servicenetwerk om het
systeem te laten repareren.
BELANGRIJK
169)Volg onderstaande
veiligheidsvoorschriften, want anders
kunnen de inzittenden ernstig gewond
raken of kan het systeem beschadigd
raken.
170)Als het volume te hoog staat, kan dat
gevaarlijk zijn. Stel het volume zo af dat
omgevingsgeluiden (bijv. claxons,
ambulances, politievoertuigen enz.) nog
hoorbaar zijn.
BELANGRIJK
85)Maak het frontpaneel en het display
alleen schoon met een zachte, schone,
droge, anti-statische doek. Reinigings- en
polijstmiddelen kunnen het oppervlak
beschadigen. Gebruik geen alcohol of
dergelijke producten om het
bedieningspaneel of het display schoon te
maken.
86)Gebruik het display niet als basis voor
steunen met zuignappen of kleefmiddelen
voor externe navigatiesystemen,
smartphones of dergelijke apparaten.
233

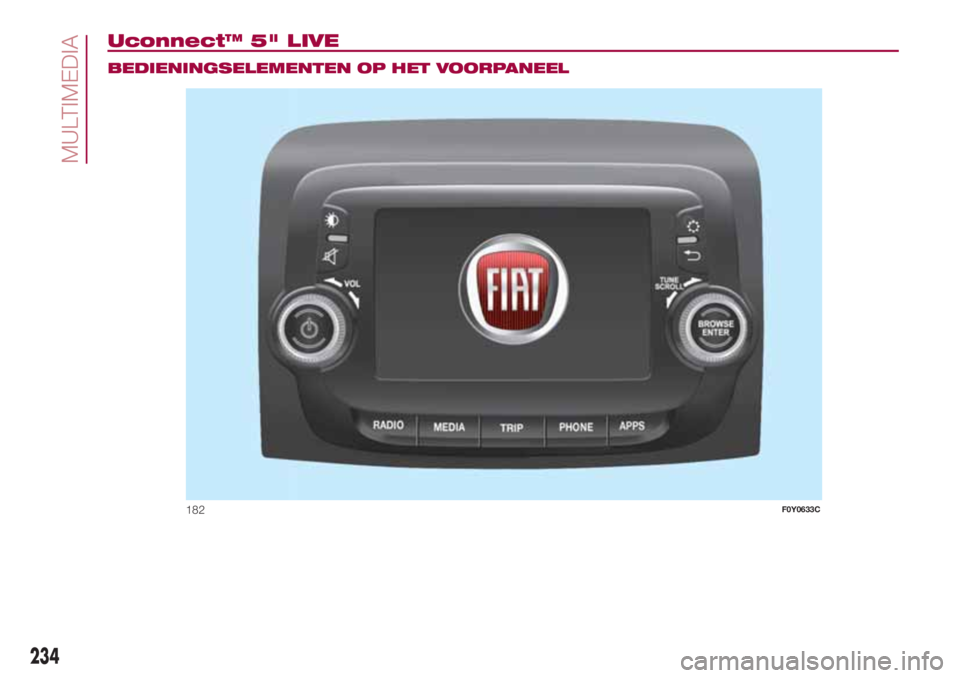

Uconnect™ 5" LIVE.
BEDIENINGSELEMENTEN OP HET VOORPANEEL
182F0Y0633C
234
MULTIMEDIA

OVERZICHTSTABEL BEDIENINGSELEMENTEN FRONTPANEEL
Knop Functies Modus
Netvoeding aan/uit Knop kort indrukken
Volumeregeling Knop naar links/rechts draaien
Volume in-/uitschakelen (Mute/Pauze) Knop kort indrukken
Scherm aan/uit Knop kort indrukken
Toegang tot het menu voertuiginstellingen Knop kort indrukken
Selectie afsluiten/naar vorige scherm
terugkerenKnop kort indrukken
BROWSE ENTERLijst doorbladeren of op een radiostation
afstemmenKnop naar links/rechts draaien
Op display weergegeven optie bevestigen Knop kort indrukken
APPSToegang tot extra functies (bijv. Tijdweergave,
buitentemperatuur, Media, Radio, eco:
rijgegevensfunctie,UConnect™LIVE-services,
indien aanwezig)Knop kort indrukken
TELEFOONWeergave telefoongegevens Knop kort indrukken
TRIPToegang tot het TRIP menu Knop kort indrukken
MEDIA
Bronselectie: USB/iPod, AUX of
Bluetooth®Knop kort indrukken
RADIOToegang tot de radio-modus Knop kort indrukken
235

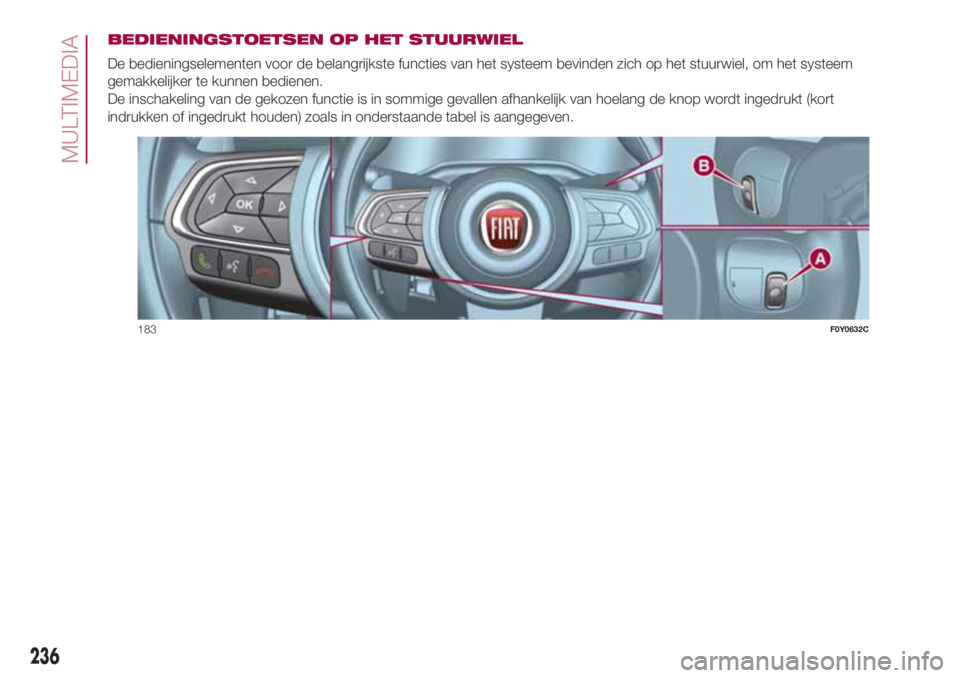

BEDIENINGSTOETSEN OP HET STUURWIEL
De bedieningselementen voor de belangrijkste functies van het systeem bevinden zich op het stuurwiel, om het systeem
gemakkelijker te kunnen bedienen.
De inschakeling van de gekozen functie is in sommige gevallen afhankelijk van hoelang de knop wordt ingedrukt (kort
indrukken of ingedrukt houden) zoals in onderstaande tabel is aangegeven.
183F0Y0632C
236
MULTIMEDIA

OVERZICHTSTABEL BEDIENINGSELEMENTEN OP HET STUURWIEL
Knop Interactie
Inkomend gesprek aannemen
Een tweede inkomend gesprek aannemen en het lopende gesprek in de wacht zetten
Het display verlaten op het instrumentenpaneel van het overzicht met de laatste 10 oproepen (alleen
met het bladeren door oproepen actief)
Spraakherkenning inschakelen
Spraakbericht onderbreken om nieuwe spraakopdracht te kunnen geven
Spraakherkenning onderbreken
Inkomend gesprek weigeren
Lopend telefoongesprek beëindigen
Sluit de weergave van de laatste oproepen op het display op het instrumentenpaneel af (alleen met het
bladeren door oproepen actief) (voor bepaalde versies/markten)
Kort drukken (telefoonmodus): selectie op het instrumentenpaneel van de laatste oproepen/
tekstberichten (alleen met het bladeren door oproepen actief)
237

BEDIENINGSELEMENTEN ACHTER HET STUURWIEL
Toets A Interactie
Toets A (linkerzijde
stuurwiel)
Bovenste toets
Toets kort indrukken: zoeken naar volgend radiostation of selectie van volgend nummer USB/iPod.
Toets langer indrukken: scannen van hogere frequenties tot de toets wordt losgelaten/snel
vooruitspoelen nummer van USB/iPod.
Middelste toetsBij elke keer indrukken worden de bronnen AM, FM, DAB, USB/iPod, AUX doorlopen. Alleen de
beschikbare bronnen worden geselecteerd.
Onderste toets
Toets kort indrukken: zoeken naar vorig radiostation of selectie van vorig nummer USB/iPod.
Toets langer indrukken: scannen van lagere frequenties tot de toets wordt losgelaten/snel
vooruitspoelen nummer van USB/iPod.
Toets B (rechterzijde
stuurwiel)
Bovenste toetsVolume verhogen
Toets kort indrukken: volume in afzonderlijke stappen verhogen
Toets langer indrukken: volume snel verhogen
Middelste toets In-/uitschakelen van Mute / Pauze-functie
Onderste toetsVolume verlagen
Toets kort indrukken: volume in afzonderlijke stappen verlagen
Toets langer indrukken: volume snel verlagen
238
