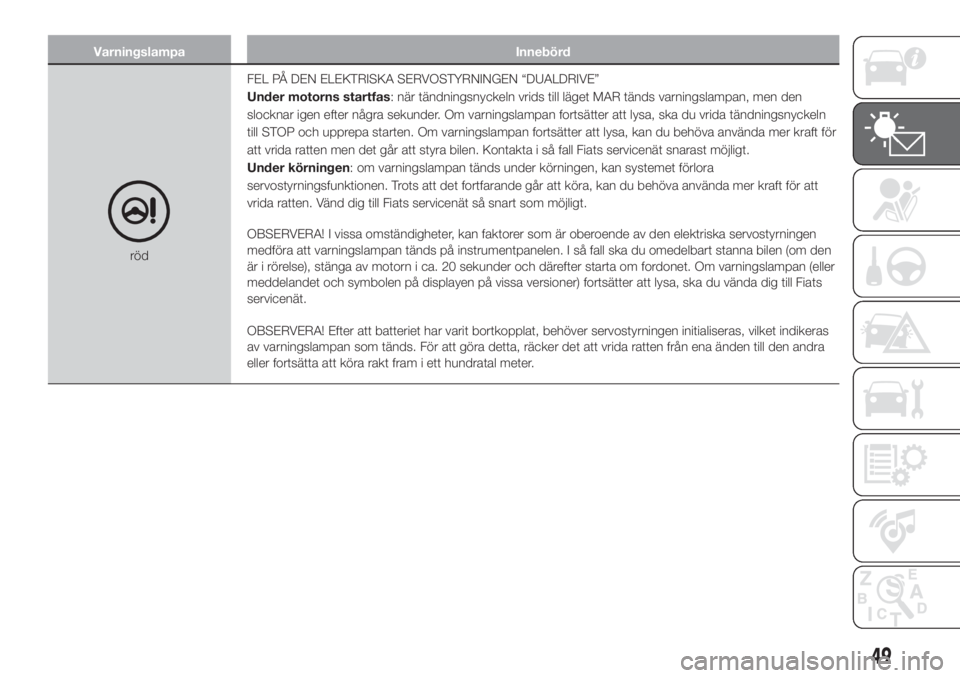

Varningslampa Innebörd
rödFEL PÅ DEN ELEKTRISKA SERVOSTYRNINGEN “DUALDRIVE”
Under motorns startfas: när tändningsnyckeln vrids till läget MAR tänds varningslampan, men den
slocknar igen efter några sekunder. Om varningslampan fortsätter att lysa, ska du vrida tändningsnyckeln
till STOP och upprepa starten. Om varningslampan fortsätter att lysa, kan du behöva använda mer kraft för
att vrida ratten men det går att styra bilen. Kontakta i så fall Fiats servicenät snarast möjligt.
Under körningen: om varningslampan tänds under körningen, kan systemet förlora
servostyrningsfunktionen. Trots att det fortfarande går att köra, kan du behöva använda mer kraft för att
vrida ratten. Vänd dig till Fiats servicenät så snart som möjligt.
OBSERVERA! I vissa omständigheter, kan faktorer som är oberoende av den elektriska servostyrningen
medföra att varningslampan tänds på instrumentpanelen. I så fall ska du omedelbart stanna bilen (om den
är i rörelse), stänga av motorn i ca. 20 sekunder och därefter starta om fordonet. Om varningslampan (eller
meddelandet och symbolen på displayen på vissa versioner) fortsätter att lysa, ska du vända dig till Fiats
servicenät.
OBSERVERA! Efter att batteriet har varit bortkopplat, behöver servostyrningen initialiseras, vilket indikeras
av varningslampan som tänds. För att göra detta, räcker det att vrida ratten från ena änden till den andra
eller fortsätta att köra rakt fram i ett hundratal meter.
49

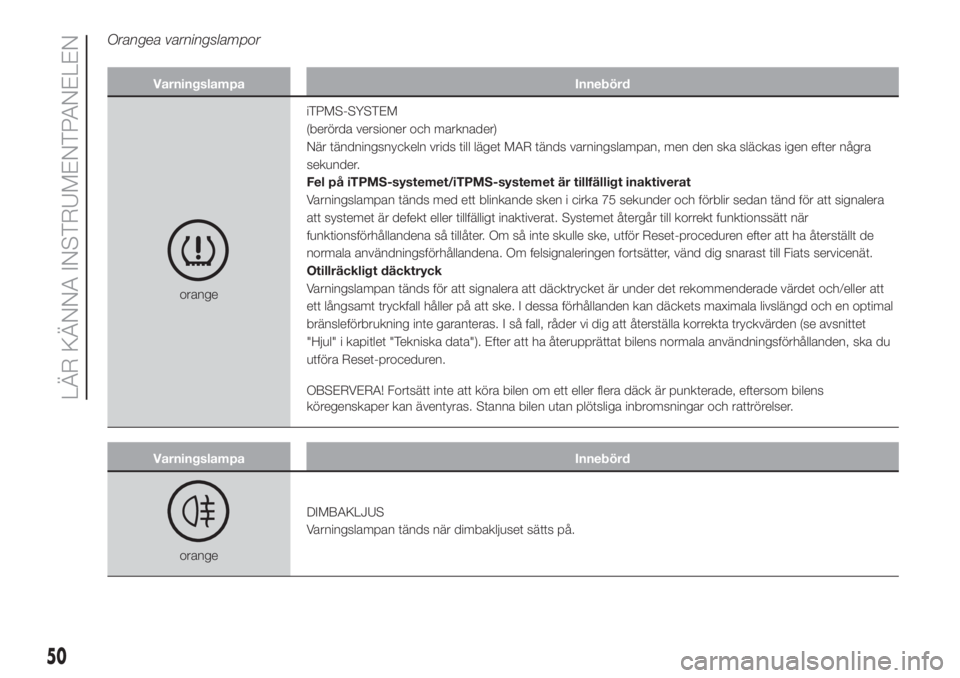

Orangea varningslampor
Varningslampa Innebörd
orangeiTPMS-SYSTEM
(berörda versioner och marknader)
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Fel på iTPMS-systemet/iTPMS-systemet är tillfälligt inaktiverat
Varningslampan tänds med ett blinkande sken i cirka 75 sekunder och förblir sedan tänd för att signalera
att systemet är defekt eller tillfälligt inaktiverat. Systemet återgår till korrekt funktionssätt när
funktionsförhållandena så tillåter. Om så inte skulle ske, utför Reset-proceduren efter att ha återställt de
normala användningsförhållandena. Om felsignaleringen fortsätter, vänd dig snarast till Fiats servicenät.
Otillräckligt däcktryck
Varningslampan tänds för att signalera att däcktrycket är under det rekommenderade värdet och/eller att
ett långsamt tryckfall håller på att ske. I dessa förhållanden kan däckets maximala livslängd och en optimal
bränsleförbrukning inte garanteras. I så fall, råder vi dig att återställa korrekta tryckvärden (se avsnittet
"Hjul" i kapitlet "Tekniska data"). Efter att ha återupprättat bilens normala användningsförhållanden, ska du
utföra Reset-proceduren.
OBSERVERA! Fortsätt inte att köra bilen om ett eller flera däck är punkterade, eftersom bilens
köregenskaper kan äventyras. Stanna bilen utan plötsliga inbromsningar och rattrörelser.
Varningslampa Innebörd
orangeDIMBAKLJUS
Varningslampan tänds när dimbakljuset sätts på.
50
LÄR KÄNNA INSTRUMENTPANELEN

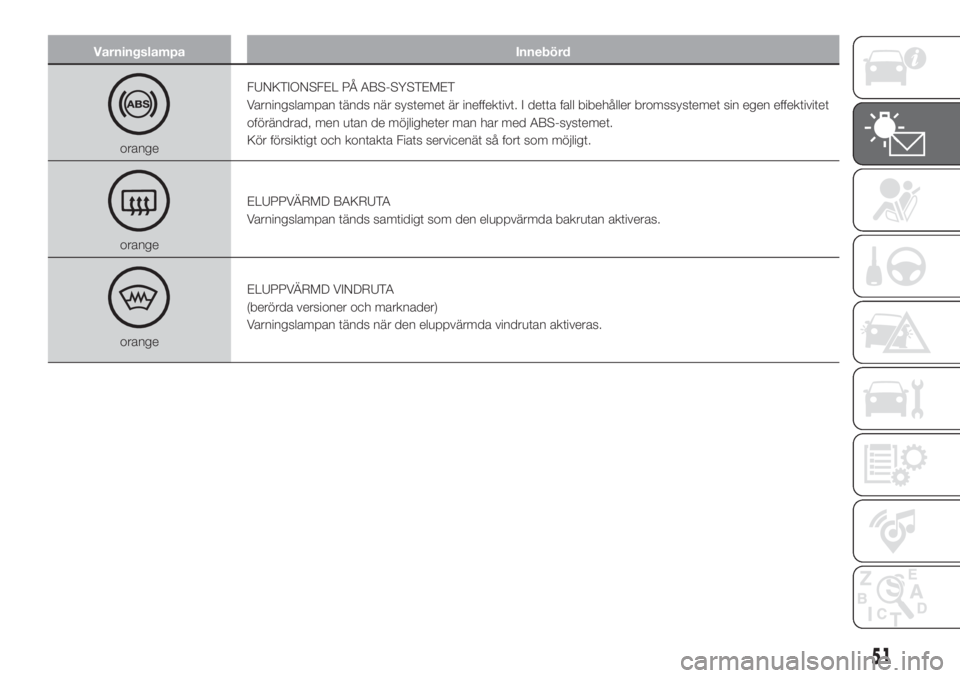

Varningslampa Innebörd
orangeFUNKTIONSFEL PÅ ABS-SYSTEMET
Varningslampan tänds när systemet är ineffektivt. I detta fall bibehåller bromssystemet sin egen effektivitet
oförändrad, men utan de möjligheter man har med ABS-systemet.
Kör försiktigt och kontakta Fiats servicenät så fort som möjligt.
orangeELUPPVÄRMD BAKRUTA
Varningslampan tänds samtidigt som den eluppvärmda bakrutan aktiveras.
orangeELUPPVÄRMD VINDRUTA
(berörda versioner och marknader)
Varningslampan tänds när den eluppvärmda vindrutan aktiveras.
51

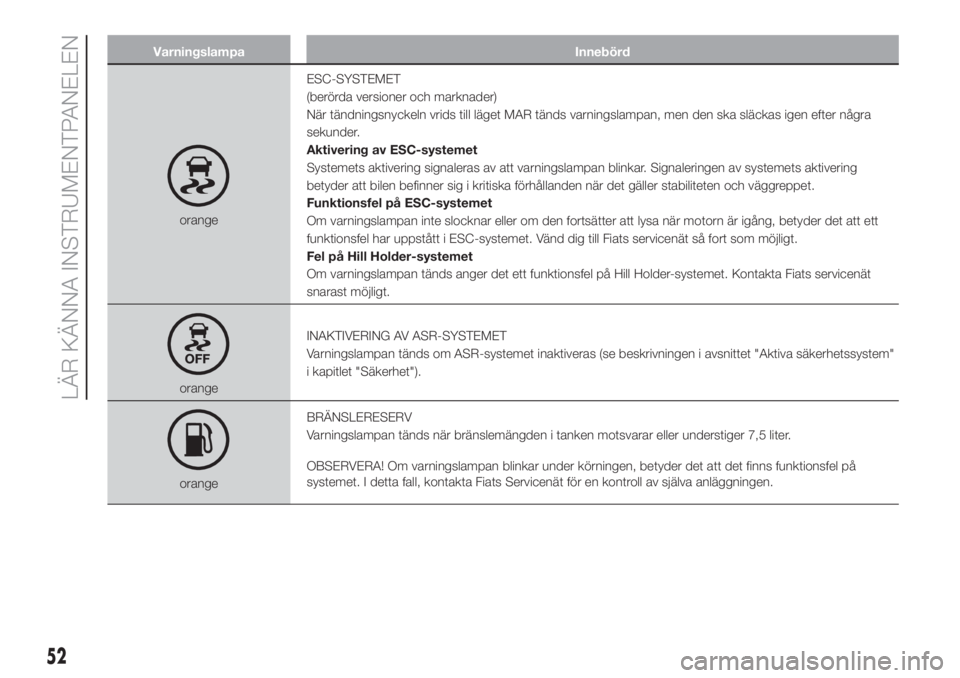

Varningslampa Innebörd
orangeESC-SYSTEMET
(berörda versioner och marknader)
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Aktivering av ESC-systemet
Systemets aktivering signaleras av att varningslampan blinkar. Signaleringen av systemets aktivering
betyder att bilen befinner sig i kritiska förhållanden när det gäller stabiliteten och väggreppet.
Funktionsfel på ESC-systemet
Om varningslampan inte slocknar eller om den fortsätter att lysa när motorn är igång, betyder det att ett
funktionsfel har uppstått i ESC-systemet. Vänd dig till Fiats servicenät så fort som möjligt.
Fel på Hill Holder-systemet
Om varningslampan tänds anger det ett funktionsfel på Hill Holder-systemet. Kontakta Fiats servicenät
snarast möjligt.
orangeINAKTIVERING AV ASR-SYSTEMET
Varningslampan tänds om ASR-systemet inaktiveras (se beskrivningen i avsnittet "Aktiva säkerhetssystem"
i kapitlet "Säkerhet").
orangeBRÄNSLERESERV
Varningslampan tänds när bränslemängden i tanken motsvarar eller understiger 7,5 liter.
OBSERVERA! Om varningslampan blinkar under körningen, betyder det att det finns funktionsfel på
systemet. I detta fall, kontakta Fiats Servicenät för en kontroll av själva anläggningen.
52
LÄR KÄNNA INSTRUMENTPANELEN

Varningslampa Innebörd
orangeFEL PÅ EOBD-SYSTEMET/INSPRUTNINGEN
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Om varningslampan fortsätter att lysa eller om den tänds under körningen, betyder det att
insprutningssystemet inte fungerar korrekt.
Varningslampan lyser med fast sken: det innebär det ett funktionsfel på bränsle-/tändningssystemet
som kan medföra höga avgasutsläpp, möjlig prestandaförlust, dåliga köregenskaper och höga
förbrukningar. Under dessa omständigheter går det att fortsätta att köra om man undviker tung belastning
av motorn eller höga hastigheter. En längre användning av bilen med lysande varningslampa kan leda till
skador. Vänd dig till Fiats servicenät så snart som möjligt.
Varningslampan släcks om funktionsfelet försvinner, men systemet sparar hur som helst indikationen.
Varningslampan tänds med ett blinkande sken (endast för bensinmotorer): signalerar en möjlig
skada på katalysatorn. I så fall ska du släppa upp gaspedalen och köra med ett lågt varvtal tills
varningslampan slutar att blinka. Fortsätt att köra med en måttlig hastighet och försök undvika
körförhållanden som kan leda till ytterligare blinkningar. Vänd dig till Fiats servicenät så snart som möjligt.
16)
orangeFEL PÅ AdBlue® (UREA)-INSPRUTNINGSSYSTEMET (dieselversioner)
(berörda versioner och marknader)
När du vrider tändningsnyckeln till MAR, tänds normalt varningslampan, men den ska slockna igen så snart
som motorn startar. Varningslampan tänds tillsammans med ett särskilt meddelande som visas på
displayen om man tillför en vätska som inte uppfyller de nominella egenskaperna eller om en genomsnittlig
förbrukning av AdBlue® (UREA) över 50 % detekteras.
Vänd dig till Fiats servicenät så fort som möjligt.
Om felet inte åtgärdas, kommer ett meddelande att visas på instrumentpanelens display varje gång som en
påföljande tröskel nås till dess att det inte längre går att starta motorn.
När det är 200 km kvar, visas ett särskilt kontinuerligt meddelande på instrumentpanelen (berörda versioner
och marknader) samtidigt som en ljudsignal hörs innan motorns start hindras.
53

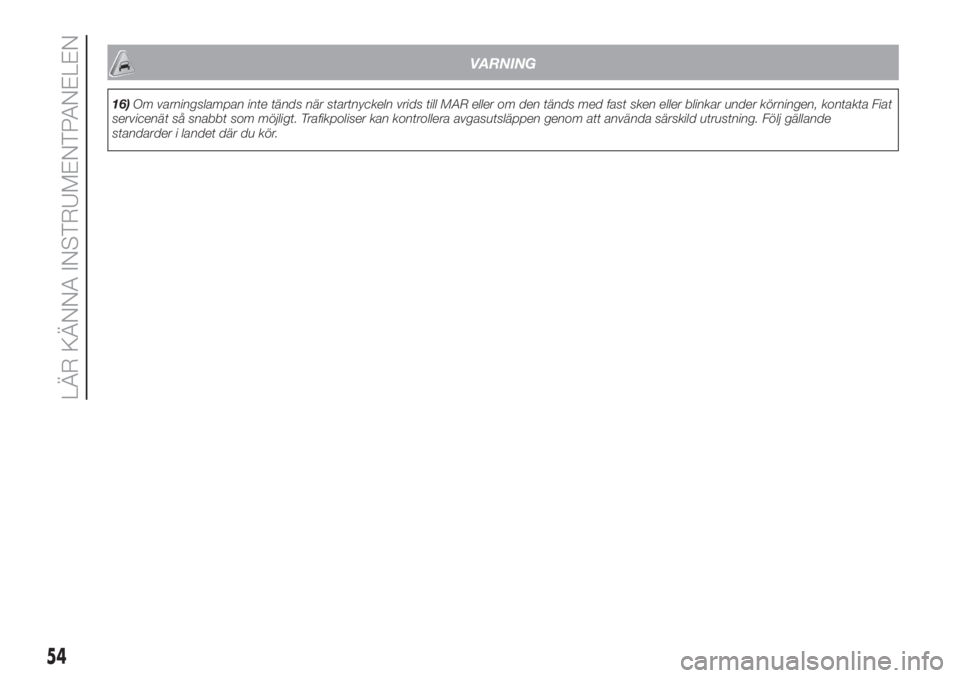

VARNING
16)Om varningslampan inte tänds när startnyckeln vrids till MAR eller om den tänds med fast sken eller blinkar under körningen, kontakta Fiat
servicenät så snabbt som möjligt. Trafikpoliser kan kontrollera avgasutsläppen genom att använda särskild utrustning. Följ gällande
standarder i landet där du kör.
54
LÄR KÄNNA INSTRUMENTPANELEN

Varningslampa Innebörd
orangeINAKTIVERING AV SYSTEMET CITY BRAKE CONTROL - "Collision Mitigation"
(berörda versioner och marknader)
Varningslampan tänds om föraren inaktiverar systemet City Brake Control - "Collision Mitigation" eller vid en
automatisk avstängning efter ett tillfälligt fel i själva systemet. Vänd dig till Fiats servicenät så fort som
möjligt.
orangeFÖRVÄRMNING AV GLÖDSTIFT (dieselversioner)
När tändningsnyckeln vrids till MAR tänds varningslampan men ska slockna igen när glödstiften uppnått
inställd temperatur. Det går att starta motorn omedelbart efter att varningslampan slocknar.
OBSERVERA! Vid mild eller hög utomhustemperatur kan det hända att varningslampan bara är tänd en
mycket kort stund som knappt är märkbar.
Fel på föruppvärmning av glödstift
Varningslampans blinkningar indikerar fel på tändstiftens föruppvärmningssystem. Vänd dig till Fiats
servicenät så fort som möjligt.
orangeSIGNALERING OM LÅG TILLSATSNIVÅ FÖR DIESELUTSLÄPP AdBlue® (UREA)
(berörda versioner och marknader)
Varningslampan för en låg nivå av tillsatsmedlet för dieselutsläpp AdBlue® (UREA)
tänds om bilen har en
låg AdBlue® UREA-nivå.
Fyll AdBlue® (UREA)-tanken så snart som möjligt med minst 5 liter AdBlue® (UREA). Om påfyllningen sker
när AdBlue® (UREA)-tanken är helt tom, ska du vänta i 2 minuter innan du startar fordonet igen.
55

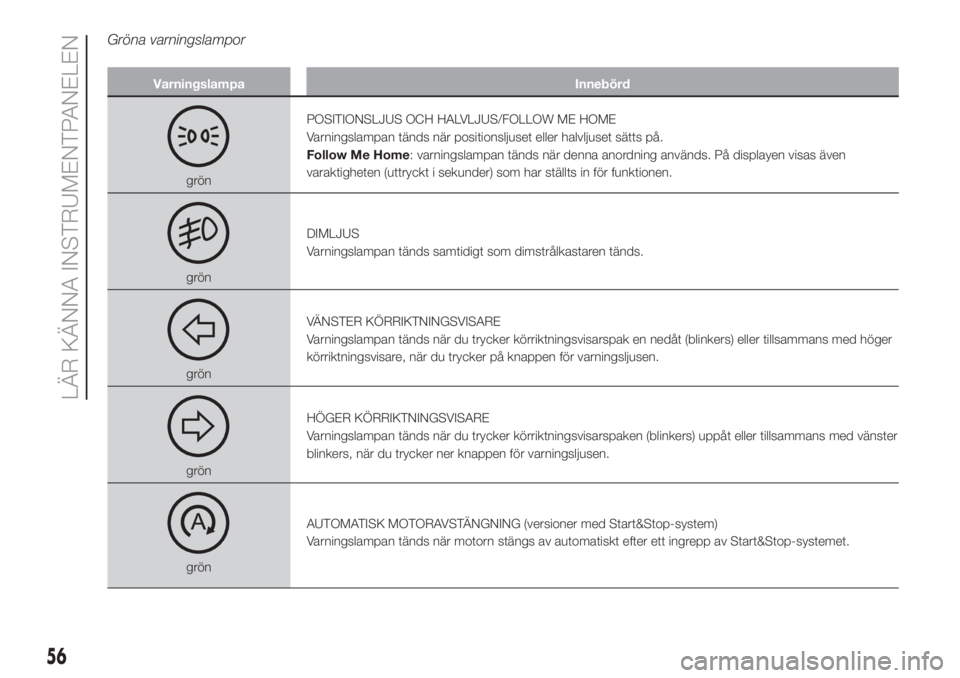

Gröna varningslampor
Varningslampa Innebörd
grönPOSITIONSLJUS OCH HALVLJUS/FOLLOW ME HOME
Varningslampan tänds när positionsljuset eller halvljuset sätts på.
Follow Me Home: varningslampan tänds när denna anordning används. På displayen visas även
varaktigheten (uttryckt i sekunder) som har ställts in för funktionen.
grönDIMLJUS
Varningslampan tänds samtidigt som dimstrålkastaren tänds.
grönVÄNSTER KÖRRIKTNINGSVISARE
Varningslampan tänds när du trycker körriktningsvisarspak en nedåt (blinkers) eller tillsammans med höger
körriktningsvisare, när du trycker på knappen för varningsljusen.
grönHÖGER KÖRRIKTNINGSVISARE
Varningslampan tänds när du trycker körriktningsvisarspaken (blinkers) uppåt eller tillsammans med vänster
blinkers, när du trycker ner knappen för varningsljusen.
grönAUTOMATISK MOTORAVSTÄNGNING (versioner med Start&Stop-system)
Varningslampan tänds när motorn stängs av automatiskt efter ett ingrepp av Start&Stop-systemet.
56
LÄR KÄNNA INSTRUMENTPANELEN

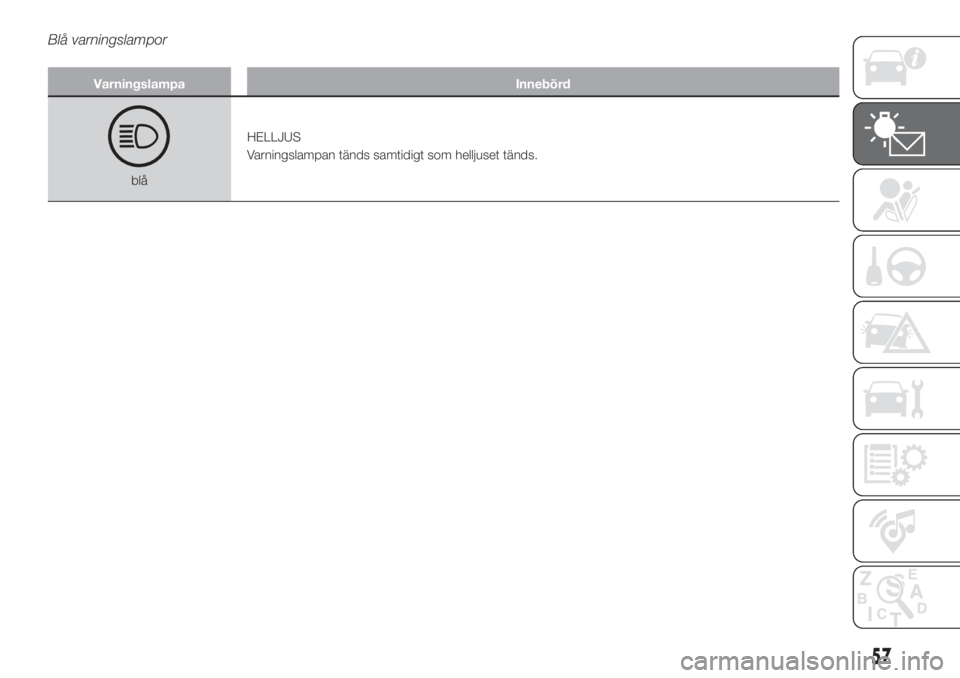

Blå varningslampor
Varningslampa Innebörd
blåHELLJUS
Varningslampan tänds samtidigt som helljuset tänds.
57

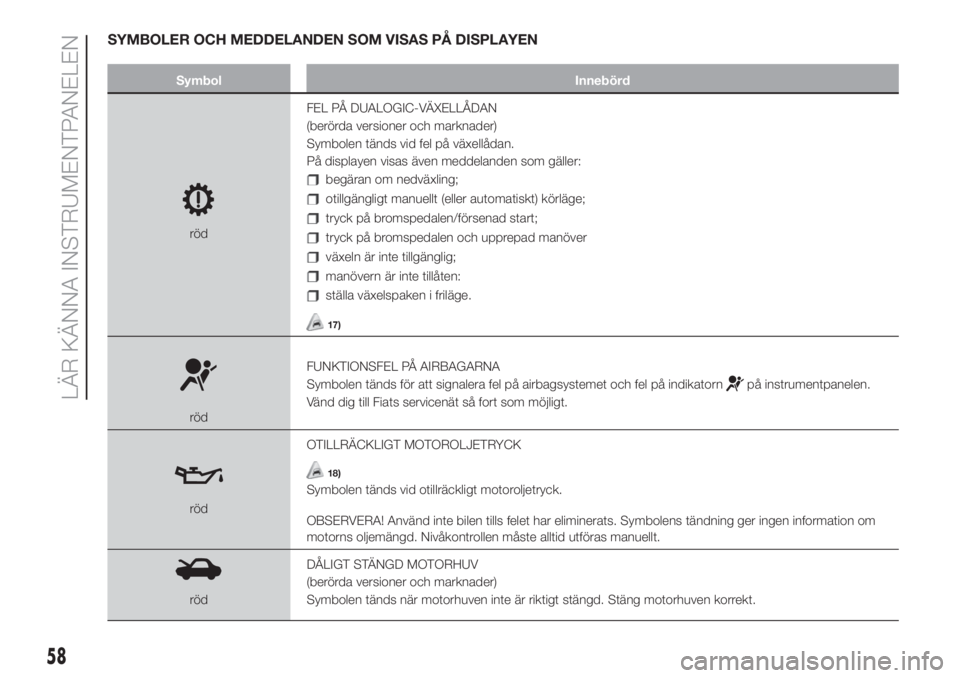

SYMBOLER OCH MEDDELANDEN SOM VISAS PÅ DISPLAYEN
Symbol Innebörd
rödFEL PÅ DUALOGIC-VÄXELLÅDAN
(berörda versioner och marknader)
Symbolen tänds vid fel på växellådan.
På displayen visas även meddelanden som gäller:
begäran om nedväxling;
otillgängligt manuellt (eller automatiskt) körläge;
tryck på bromspedalen/försenad start;
tryck på bromspedalen och upprepad manöver
växeln är inte tillgänglig;
manövern är inte tillåten:
ställa växelspaken i friläge.
17)
rödFUNKTIONSFEL PÅ AIRBAGARNA
Symbolen tänds för att signalera fel på airbagsystemet och fel på indikatorn
på instrumentpanelen.
Vänd dig till Fiats servicenät så fort som möjligt.
rödOTILLRÄCKLIGT MOTOROLJETRYCK
18)
Symbolen tänds vid otillräckligt motoroljetryck.
OBSERVERA! Använd inte bilen tills felet har eliminerats. Symbolens tändning ger ingen information om
motorns oljemängd. Nivåkontrollen måste alltid utföras manuellt.
rödDÅLIGT STÄNGD MOTORHUV
(berörda versioner och marknader)
Symbolen tänds när motorhuven inte är riktigt stängd. Stäng motorhuven korrekt.
58
