FIAT 500L 2019 Instructieboek (in Dutch)

MOTOR
Versies1.4 16V 95 pk
Motorcode 843A1000
CyclusOtto
Aantal en opstelling cilinders 4 in lijn
Boring en slag zuigers (mm) 72,0 x 84,0
Cilinderinhoud (cm³) 1368
Compressieverhouding 11 ± 0,2
Maximum vermogen (EG) (kW) 70
Maximum vermogen (EEG) (pk) 95
overeenkomstig motortoerental
(tpm)6000
Maximumkoppel (EEG) (Nm) 127
Maximum koppel (EEG) (kgm) 12,9
overeenkomstig motortoerental
(tpm)4500
Bougies NGK DCPR7E-N-10
Brandstof Loodvrije benzine 95 R.O.N. (EN228-specificaties)
Emissieniveau Euro 6
179

Versies 1.3 16V 95 pk Multijet
Motorcode 330A1000
CyclusDiesel
Aantal en opstelling cilinders 4 in lijn
Boring en slag zuigers (mm) 69,6 x 82,0
Cilinderinhoud (cm³) 1248
Compressieverhouding 16,8 ± 0,4
Maximum vermogen (EG) (kW) 70
Maximum vermogen (EEG) (pk) 95
overeenkomstig motortoerental
(tpm)3750
Maximumkoppel (EEG) (Nm) 215
Maximum koppel (EEG) (kgm) 21,9
overeenkomstig motortoerental
(tpm)1500
Brandstof Diesel voor motorvoertuigen (EN590-specificatie)
Emissieniveau Euro 6
180
TECHNISCHE GEGEVENS

Versies1.6 16V 120 pk MultiJet
Motorcode940C1000
CyclusDiesel
Aantal en opstelling cilinders 4 in lijn
Boring en slag zuigers (mm) 79,5 x 80,5
Cilinderinhoud (cm³) 1598
Compressieverhouding 16,5 ± 0,4
Maximum vermogen (EG) (kW) 88
Maximum vermogen (EEG) (pk) 120
overeenkomstig motortoerental (tpm) 3750
Maximumkoppel (EEG) (Nm) 320
Maximum koppel (EEG) (kgm) 32,6
overeenkomstig motortoerental (tpm) 1750
Brandstof Diesel voor motorvoertuigen (EN590-specificatie)
EmissieniveauEuro 6
181

WIELEN
163) 164)
STANDAARD VELGEN EN
BANDEN
Geperste stalen of lichtmetalen velgen.
Tubeless radiaalbanden. Alle
typegoedgekeurde banden zijn op het
kentekenbewijs vermeld.
BELANGRIJK Als de gegevens in het
instructieboek afwijken van die van het
kentekenbewijs, dient men zich altijd
aan de gegevens van het
kentekenbewijs te houden. Voor de
rijveiligheid moeten alle wielen zijn
voorzien van banden van hetzelfde
merk en type.
BELANGRIJK Monteer geen
binnenbanden in tubeless-banden.
SNEEUWKETTINGEN
Belangrijke opmerkingen
72)
OPMERKING Sneeuwkettingen met
smalle schakels die maximaal 9 mm
uitsteken buiten het bandprofiel kunnen
gemonteerd worden op 195/65 R15
91H- en 205/55 R16 91H-banden. Op
225/45 R17 91V banden kunnen geen
sneeuwkettingen gemonteerd worden.Het gebruik van sneeuwkettingen moet
aan de plaatselijke voorschriften in elk
land voldoen. In bepaalde landen
worden banden gemarkeerd met de
M+S (Mud and Snow) beschouwd als
winteruitrusting; het gebruik hiervan
is gelijkwaardig aan dat van de
sneeuwkettingen.
Sneeuwkettingen mogen alleen op de
banden van de voorwielen
(aandrijfwielen) gemonteerd worden.
Controleer de spanning van de
sneeuwkettingen na enkele tientallen
meters rijden.
Het gebruik van sneeuwkettingen met
banden met niet-originele afmetingen
kunnen het voertuig beschadigen.
Het gebruik van verschillende maten of
typen banden (M+S, winterbanden,
enz.) op de voor- en achterassen kan
de bestuurbaarheid van de auto
benadelen, met het risico van
controleverlies over de auto en
bijgevolg ongevallen.
Er kunnen geen sneeuwkettingen op
het noodreservewiel gemonteerd
worden (bij bepaalde versies/markten).
Als er een voorband lek is, vervang
dan een achterwiel door het
noodreservewiel en monteer het
achterwiel op de vooras. Op die manier
kunnen, met twee normale
aandrijfwielen aan de voorkant,
sneeuwkettingen gemonteerd worden.
182
TECHNISCHE GEGEVENS

500L versies
Versies Wielen Banden WinterbandenNoodreservewiel(*)Velg / Band
1.4 16V 95 pk6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16V MultiJet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91H 225/45 R17 91Q (M+S)
1.6 16V MultiJet6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91H 225/45 R17 91Q (M+S)
(*) Voor bepaalde versies/markten
500L CROSS-versies
Versies Wielen Banden WinterbandenNoodreservewiel(*)Velg / Band
Alle versies6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
7½Jx17 H2 ET 41 225/45 R17 94V 225/45 R17 94V (M+S)
(*) Voor bepaalde versies/markten.
183

500L WAGON-versies
Versies Wielen Banden WinterbandenNoodreservewiel(*)Velg / Band
1.4 16V 95 pk6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7J x 17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16V MultiJet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.6 16V MultiJet– – 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) Voor bepaalde versies/markten
184
TECHNISCHE GEGEVENS

BANDENSPANNING IN KOUDE TOESTAND (bar)
Bij warme banden moet de bandenspanning +0,3 bar hoger zijn dan de voorgeschreven waarde. Controleer de
bandenspanning nogmaals als de banden koud zijn. Bij winterbanden moet de bandenspanning +0,2 bar worden verhoogd
t.o.v. de voorgeschreven spanningswaarde voor standaardbanden.
500L versies
BandenOnbelast/gemiddelde belasting Volledige belasting
Noodreservewiel(*)Voor Achter Voor Achter
195/65 R15 91H 2,2 2,0 2,5 2,5
4,2 205/55 R16 91H 2,2 2,0 2,5 2,5
205/55 R16 91H
(****)2,4 2,0 2,5 2,5
205/55 R16 91H
(***)2,4 2,2 2,6 2,8
225/45 R17 91V 2,2 2,0 2,5 2,5
225/45 R17 91V
(****)2,4 2,0 2,5 2,5
225/45 R17 91V
(***)2,4 2,2 2,6 2,8
225/45 R17 94V
(***)2,4 2,2 2,6 2,8
(*) Voor bepaalde versies/markten
(****) 1.6 16V 120 pk MultiJet-versie
(***) Cross-versies
185

500L WAGON-versies
BandenOnbelast/gemiddelde belasting Volledige belasting
Noodreservewiel(*)Voor Achter Voor Achter
195/65 R15 91H 2,4 2,4 2,8 2,7
4,2 205/55 R16 91H 2,4 2,2
2,5 / 2,7
(**)2,5 / 2,7(**)
225/45 R17 91V 2,4 2,2
2,5 / 2,7(**)2,5 / 2,7(**)
(*) Voor bepaalde versies/markten
(**) versies met 7 zitplaatsen
BELANGRIJK
163)De maximumsnelheid voor winterbanden met de indicatie “Q” is 160 km/h; 190 km/h voor winterbanden met de indicatie “T” en 210
km/h voor winterbanden met de indicatie"H". De snelheidsbeperkingen moeten echter altijd worden gerespecteerd.
164)Indien op de stalen velgen met integrale wieldeksels (met veerbevestiging) aftersales-banden met velgbeschermers worden gemonteerd,
dan mogen de wieldeksels NIET worden gemonteerd. Het gebruik van ongeschikte banden en wieldeksels kan leiden tot een plotselinge
afname van de bandenspanning.
BELANGRIJK
72)Beperk de snelheid wanneer er sneeuwkettingen zijn gemonteerd; overschrijd de 50 km/h niet. Vermijd putdeksels, rijd niet over treden of
trottoirs en rijd geen lange afstanden over wegen zonder sneeuw, om beschadigingen aan zowel het voertuig als het wegoppervlak te
voorkomen.
186
TECHNISCHE GEGEVENS

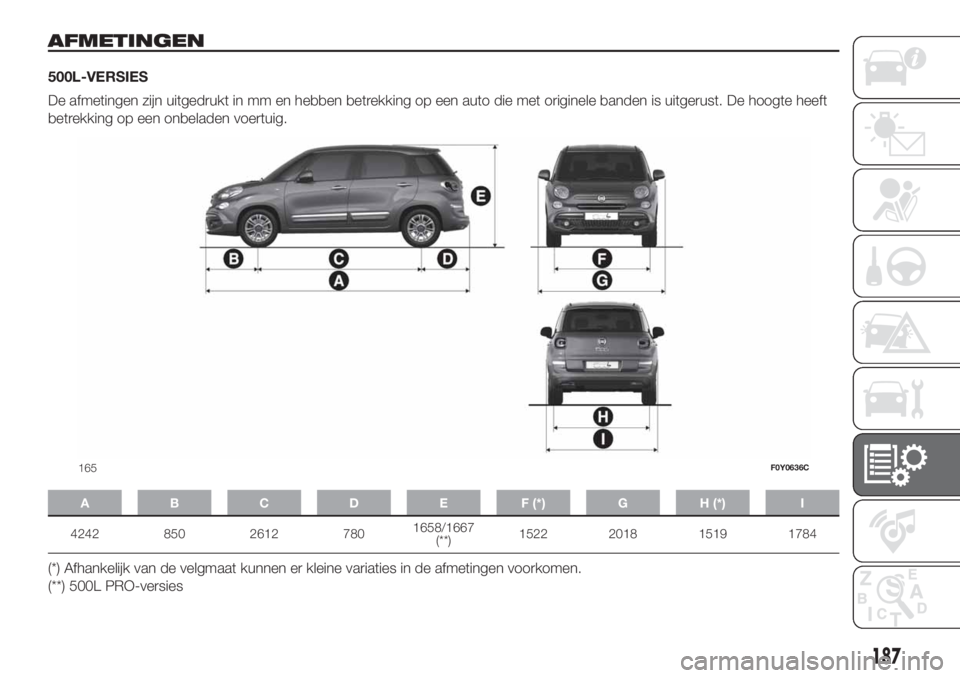

AFMETINGEN
500L-VERSIES
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een auto die met originele banden is uitgerust. De hoogte heeft
betrekking op een onbeladen voertuig.
A B C D E F (*) G H (*) I
4242 850 2612 7801658/1667
(**)1522 2018 1519 1784
(*) Afhankelijk van de velgmaat kunnen er kleine variaties in de afmetingen voorkomen.
(**) 500L PRO-versies
165F0Y0636C
187

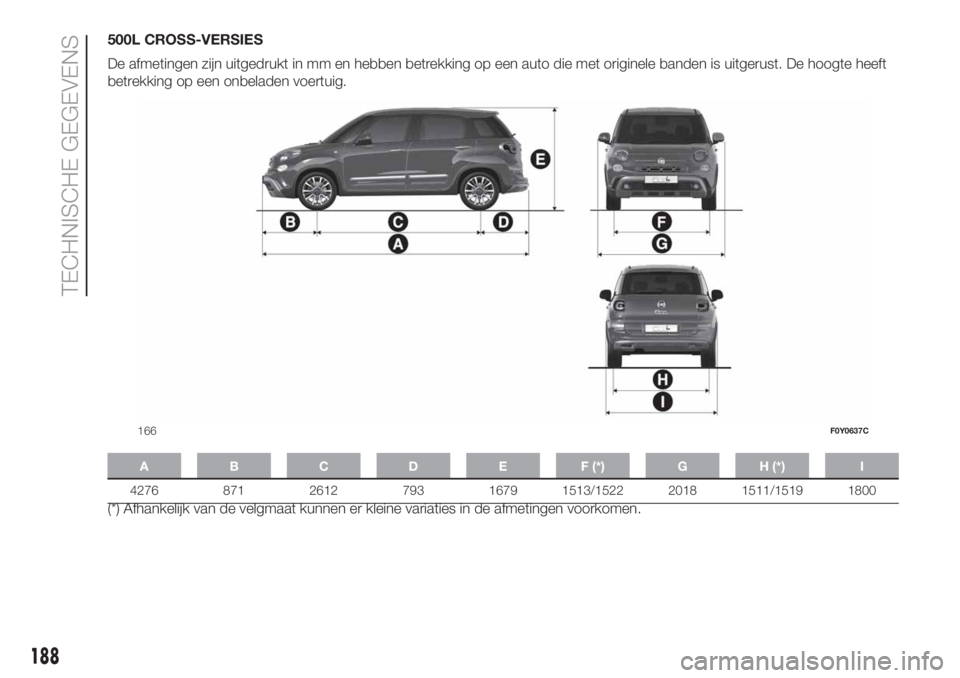

500L CROSS-VERSIES
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een auto die met originele banden is uitgerust. De hoogte heeft
betrekking op een onbeladen voertuig.
A B C D E F (*) G H (*) I
4276 871 2612 793 1679 1513/1522 2018 1511/1519 1800
(*) Afhankelijk van de velgmaat kunnen er kleine variaties in de afmetingen voorkomen.
166F0Y0637C
188
TECHNISCHE GEGEVENS
