Pesi (kg)1.6 16V 120CV Multijet
Versioni 500L Versioni Cross Versioni PRO
Peso a vuoto (con tutti i liquidi,
serbatoio combustibile riempito
al 90% e senza optional):1425 1444 1425
Portata utile compreso il
conducente
(****)545 541 565
Carichi massimi ammessi
(*****)
– asse anteriore: 1050
– asse posteriore: 1000
– totale: 1970 1985 1990
Carichi trainabili
– rimorchio frenato: 1000
– rimorchio non frenato: 400
Carico massimo sul tetto: 60
Carico massimo sulla sfera
(rimorchio frenato):60
(****) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata
utile, nel rispetto dei carichi massimi ammessi.
(*****) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
199

Pesi (kg)1.4 16V 120CV
Versioni 5 posti
Peso a vuoto (con tutti i liquidi, serbatoio combustibile
riempito al 90% e senza optional):1320
Portata utile compreso il conducente
(*)520
Carichi massimi ammessi
(**)
– asse anteriore:1050
– asse posteriore:1000
– totale:1840
Carichi trainabili
– rimorchio frenato:1000
– rimorchio non frenato:400
Carico massimo sul tetto: 60
Carico massimo sulla sfera (rimorchio frenato): 60
(*) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile,
nel rispetto dei carichi massimi ammessi.
(**) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
200
DATI TECNICI

Versioni1.3 16V 95CV Multijet 1.3 16V 95CV Multijet Dualogic
Versioni 5 posti Versioni 7 posti Versioni 5 posti Versioni 7 posti
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1420 1420 1430 1470
Portata utile compreso il conducente
(*)490 580 485 580
Carichi massimi ammessi
(**)
– asse anteriore: 1050 1050 1050 1050
– asse posteriore: 1000 1080 1000 1080
– totale: 1910 2040 1915 2050
Carichi trainabili:
– rimorchio frenato: 1000 1000 1000 1000
– rimorchio non frenato: 400 400 400 400
Carico massimo sul tetto: 60 60 60 60
Carico massimo sulla sfera (rimorchio frenato): 60 60 60 60
(*) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile,
nel rispetto dei carichi massimi ammessi.
(**) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
201

Versioni1.6 16V 120CV Multijet
Versioni 5 posti Versioni 7 posti
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1445 1485
Portata utile compreso il conducente
(***)560 620
Carichi massimi ammessi
(****)
– asse anteriore: 1050 1050
– asse posteriore: 1000 1080
– totale: 2005 2105
Carichi trainabili:
– rimorchio frenato: 1000 1000
– rimorchio non frenato: 400 400
Carico massimo sul tetto: 60 60
Carico massimo sulla sfera (rimorchio frenato): 60 60
(***) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata
utile, nel rispetto dei carichi massimi ammessi.
(****) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
202
DATI TECNICI

RIFORNIMENTI
1.4 16V 95CVCombustibili prescritti e lubrificanti
originali
Serbatoio del combustibile (litri) 50
Benzina verde senza piombo non inferiore a
95 R.O.N. (Specifica EN228)
compresa una riserva di (litri) 6 ÷ 8
Impianto di raffreddamento motore (litri) 4,5Miscela di acqua distillata e liquido PARAFLU
UPal 50%(***)
Coppa del motore (litri) 2,8
SELENIA K P.E.
Coppa del motore e filtro (litri) 2,95
Scatola del cambio/differenziale (litri) 1,76 TUTELA TRANSMISSION GEARFORCE
Circuito freni idraulici (kg) 0,5 TUTELA TOP 4/S
Recipiente liquido lavacristallo e lavalunotto
(litri)2,9Miscela di acqua e liquido PETRONAS
DURANCE SC35
(***) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
203

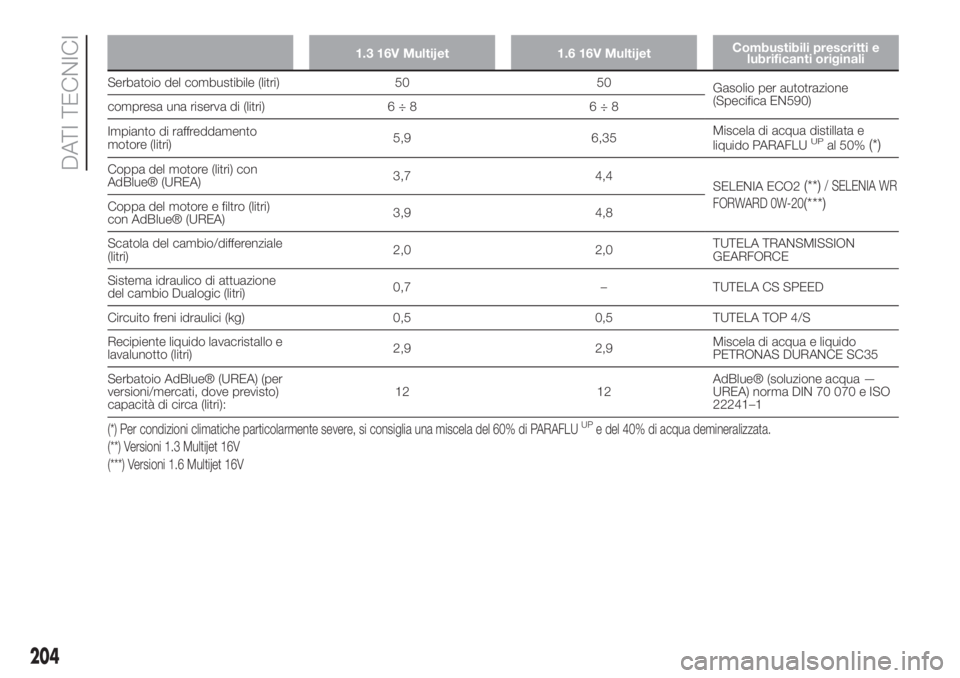

1.3 16V Multijet 1.6 16V MultijetCombustibili prescritti e
lubrificanti originali
Serbatoio del combustibile (litri) 50 50
Gasolio per autotrazione
(Specifica EN590)
compresa una riserva di (litri) 6 ÷ 8 6 ÷ 8
Impianto di raffreddamento
motore (litri)5,9 6,35Miscela di acqua distillata e
liquido PARAFLU
UPal 50%(*)
Coppa del motore (litri) con
AdBlue® (UREA)3,7 4,4
SELENIA ECO2
(**)/ SELENIA WR
FORWARD 0W-20
(***)Coppa del motore e filtro (litri)
con AdBlue® (UREA)3,9 4,8
Scatola del cambio/differenziale
(litri)2,0 2,0TUTELA TRANSMISSION
GEARFORCE
Sistema idraulico di attuazione
del cambio Dualogic (litri)0,7 – TUTELA CS SPEED
Circuito freni idraulici (kg) 0,5 0,5 TUTELA TOP 4/S
Recipiente liquido lavacristallo e
lavalunotto (litri)2,9 2,9Miscela di acqua e liquido
PETRONAS DURANCE SC35
Serbatoio AdBlue® (UREA) (per
versioni/mercati, dove previsto)
capacità di circa (litri):12 12AdBlue® (soluzione acqua —
UREA) norma DIN 70 070 e ISO
22241–1
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
(**) Versioni 1.3 Multijet 16V
(***) Versioni 1.6 Multijet 16V
204
DATI TECNICI

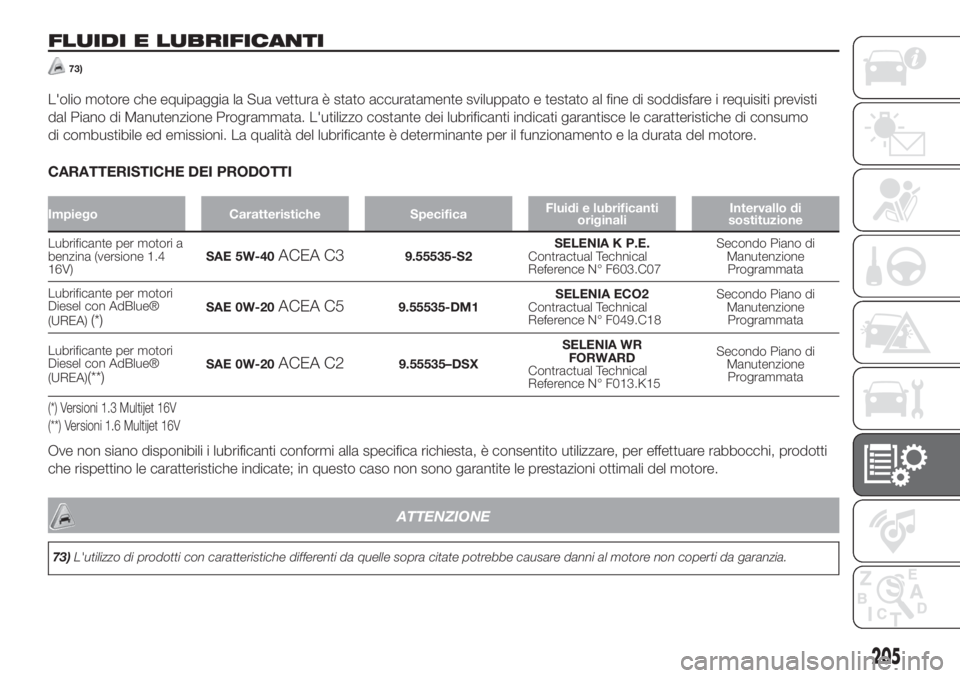

FLUIDI E LUBRIFICANTI
73)
L'olio motore che equipaggia la Sua vettura è stato accuratamente sviluppato e testato al fine di soddisfare i requisiti previsti
dal Piano di Manutenzione Programmata. L'utilizzo costante dei lubrificanti indicati garantisce le caratteristiche di consumo
di combustibile ed emissioni. La qualità del lubrificante è determinante per il funzionamento e la durata del motore.
CARATTERISTICHE DEI PRODOTTI
Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliIntervallo di
sostituzione
Lubrificante per motori a
benzina (versione 1.4
16V)SAE 5W-40ACEA C39.55535-S2SELENIA K P.E.
Contractual Technical
Reference N° F603.C07Secondo Piano di
Manutenzione
Programmata
Lubrificante per motori
Diesel con AdBlue®
(UREA)
(*)SAE 0W-20ACEA C59.55535-DM1SELENIA ECO2
Contractual Technical
Reference N° F049.C18Secondo Piano di
Manutenzione
Programmata
Lubrificante per motori
Diesel con AdBlue®
(UREA)
(**)SAE 0W-20ACEA C29.55535–DSXSELENIA WR
FORWARD
Contractual Technical
Reference N° F013.K15Secondo Piano di
Manutenzione
Programmata
(*) Versioni 1.3 Multijet 16V
(**) Versioni 1.6 Multijet 16V
Ove non siano disponibili i lubrificanti conformi alla specifica richiesta, è consentito utilizzare, per effettuare rabbocchi, prodotti
che rispettino le caratteristiche indicate; in questo caso non sono garantite le prestazioni ottimali del motore.
ATTENZIONE
73)L'utilizzo di prodotti con caratteristiche differenti da quelle sopra citate potrebbe causare danni al motore non coperti da garanzia.
205

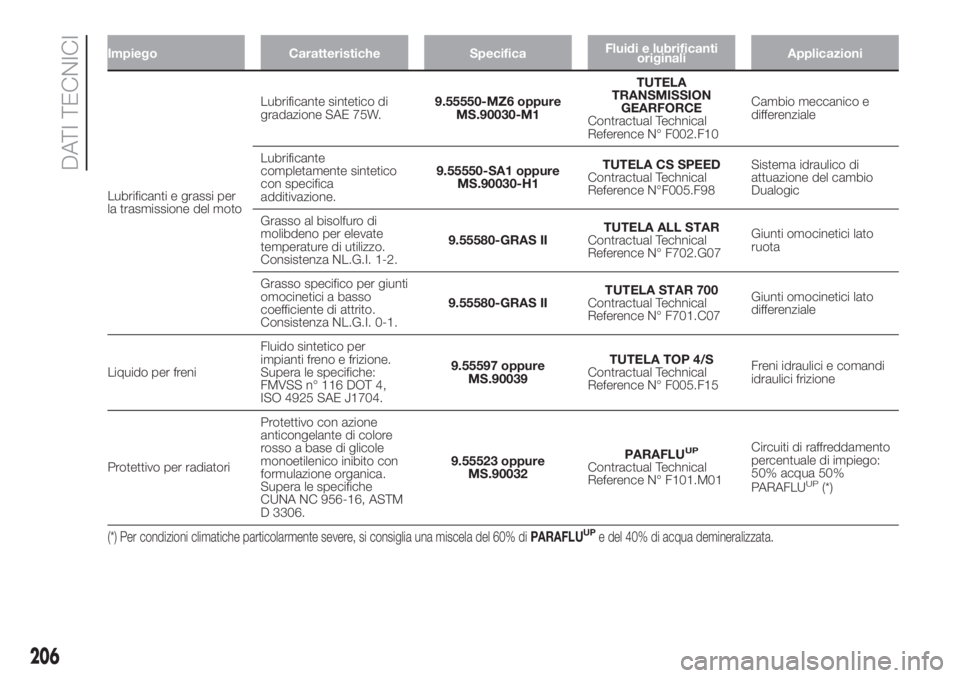

Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni
Lubrificanti e grassi per
la trasmissione del motoLubrificante sintetico di
gradazione SAE 75W.9.55550-MZ6 oppure
MS.90030-M1TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Cambio meccanico e
differenziale
Lubrificante
completamente sintetico
con specifica
additivazione.9.55550-SA1 oppure
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N°F005.F98Sistema idraulico di
attuazione del cambio
Dualogic
Grasso al bisolfuro di
molibdeno per elevate
temperature di utilizzo.
Consistenza NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Giunti omocinetici lato
ruota
Grasso specifico per giunti
omocinetici a basso
coefficiente di attrito.
Consistenza NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Giunti omocinetici lato
differenziale
Liquido per freniFluido sintetico per
impianti freno e frizione.
Supera le specifiche:
FMVSS n° 116 DOT 4,
ISO 4925 SAE J1704.9.55597 oppure
MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Freni idraulici e comandi
idraulici frizione
Protettivo per radiatoriProtettivo con azione
anticongelante di colore
rosso a base di glicole
monoetilenico inibito con
formulazione organica.
Supera le specifiche
CUNA NC 956-16, ASTM
D 3306.9.55523 oppure
MS.90032PARAFLU
UP
Contractual Technical
Reference N° F101.M01Circuiti di raffreddamento
percentuale di impiego:
50% acqua 50%
PARAFLUUP(*)
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% diPARAFLUUPe del 40% di acqua demineralizzata.
206
DATI TECNICI

Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni

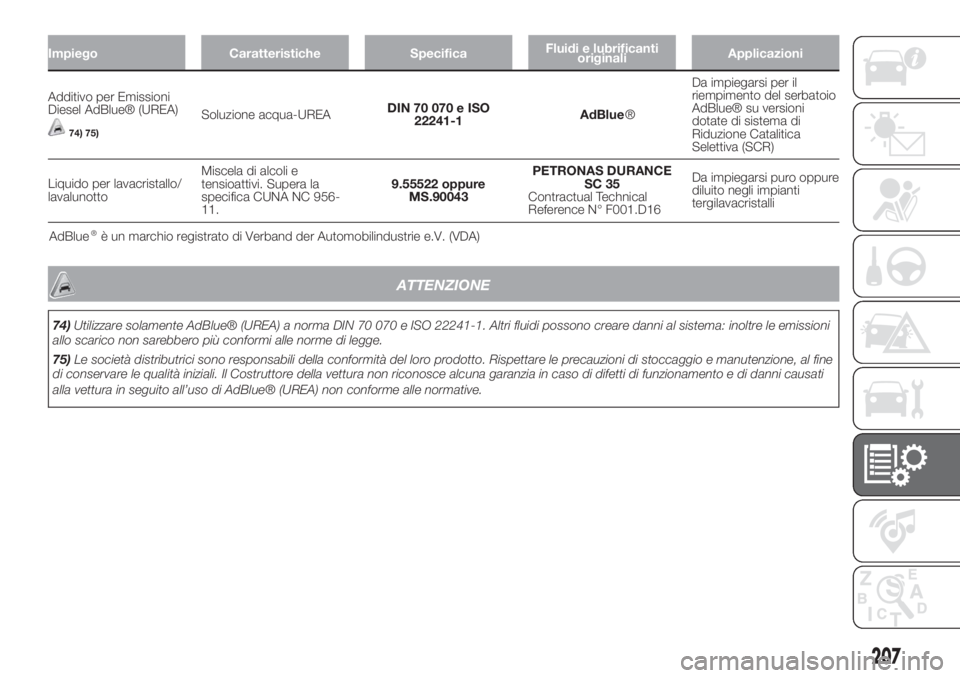

Additivo per Emissioni
Diesel AdBlue® (UREA)
74) 75)
Soluzione acqua-UREADIN 70 070 e ISO
22241-1AdBlueDa impiegarsi per il
riempimento del serbatoio
AdBlue® su versioni
dotate di sistema di
Riduzione Catalitica
Selettiva (SCR)
Liquido per lavacristallo/
lavalunottoMiscela di alcoli e
tensioattivi. Supera la
specifica CUNA NC 956-
11.9.55522 oppure
MS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Da impiegarsi puro oppure
diluito negli impianti
tergilavacristalli
ATTENZIONE
74)Utilizzare solamente AdBlue® (UREA) a norma DIN 70 070 e ISO 22241-1. Altri fluidi possono creare danni al sistema: inoltre le emissioni
allo scarico non sarebbero più conformi alle norme di legge.
75)Le società distributrici sono responsabili della conformità del loro prodotto. Rispettare le precauzioni di stoccaggio e manutenzione, al fine
di conservare le qualità iniziali. Il Costruttore della vettura non riconosce alcuna garanzia in caso di difetti di funzionamento e di danni causati
alla vettura in seguito all’uso di AdBlue® (UREA) non conforme alle normative.
207
AdBlue®è un marchio registrato di Verband der Automobilindustrie e.V. (VDA)
®

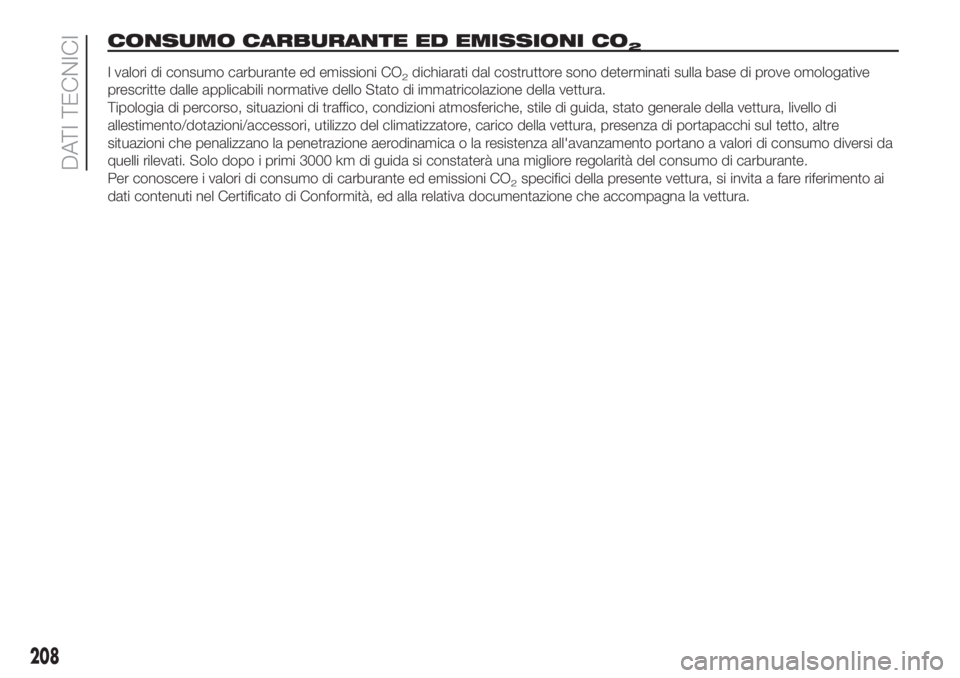

CONSUMO CARBURANTE ED EMISSIONI CO2
I valori di consumo carburante ed emissioni CO2dichiarati dal costruttore sono determinati sulla base di prove omologative
prescritte dalle applicabili normative dello Stato di immatricolazione della vettura.
Tipologia di percorso, situazioni di traffico, condizioni atmosferiche, stile di guida, stato generale della vettura, livello di
allestimento/dotazioni/accessori, utilizzo del climatizzatore, carico della vettura, presenza di portapacchi sul tetto, altre
situazioni che penalizzano la penetrazione aerodinamica o la resistenza all'avanzamento portano a valori di consumo diversi da
quelli rilevati. Solo dopo i primi 3000 km di guida si constaterà una migliore regolarità del consumo di carburante.
Per conoscere i valori di consumo di carburante ed emissioni CO
2specifici della presente vettura, si invita a fare riferimento ai
dati contenuti nel Certificato di Conformità, ed alla relativa documentazione che accompagna la vettura.
