FIAT 500L 2019 Manual de Empleo y Cuidado (in Spanish)

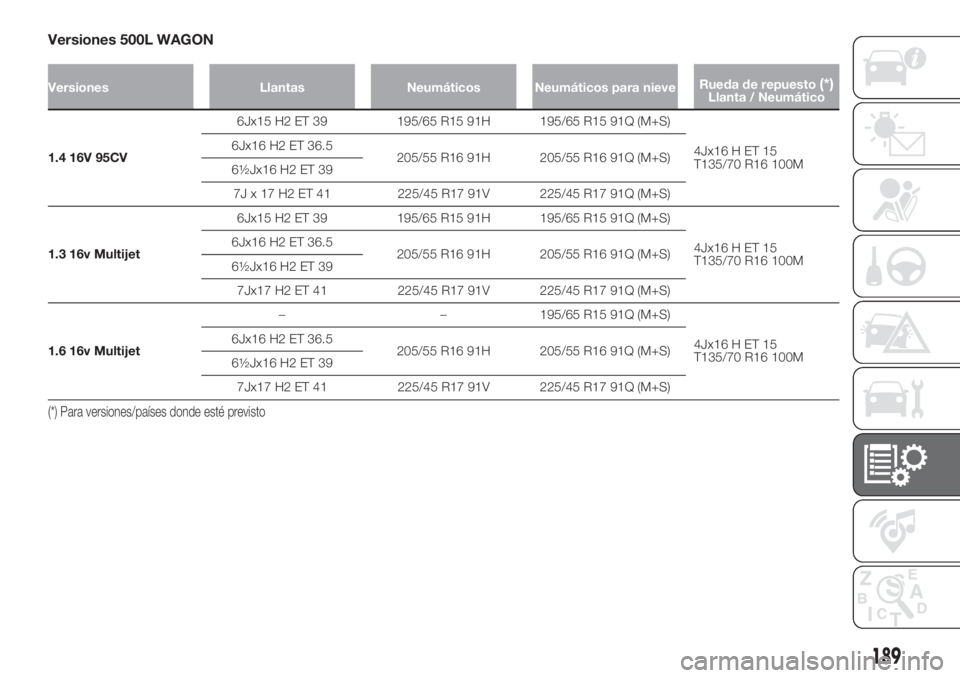

Versiones 500L WAGON
Versiones Llantas Neumáticos Neumáticos para nieveRueda de repuesto(*)Llanta / Neumático
1.4 16V 95CV6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4Jx16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7J x 17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16v Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4Jx16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.6 16v Multijet– – 195/65 R15 91Q (M+S)
4Jx16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) Para versiones/países donde esté previsto
189

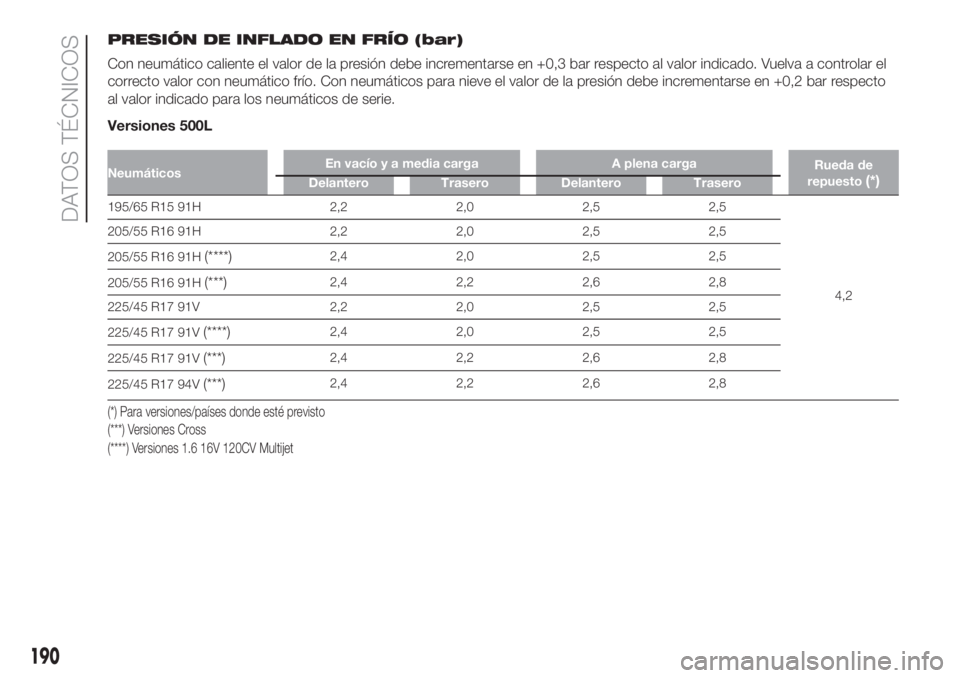

PRESIÓN DE INFLADO EN FRÍO (bar)
Con neumático caliente el valor de la presión debe incrementarse en +0,3 bar respecto al valor indicado. Vuelva a controlar el
correcto valor con neumático frío. Con neumáticos para nieve el valor de la presión debe incrementarse en +0,2 bar respecto
al valor indicado para los neumáticos de serie.
Versiones 500L
NeumáticosEn vacío y a media carga A plena carga
Rueda de
repuesto(*)Delantero Trasero Delantero Trasero
195/65 R15 91H 2,2 2,0 2,5 2,5
4,2 205/55 R16 91H 2,2 2,0 2,5 2,5
205/55 R16 91H
(****)2,4 2,0 2,5 2,5
205/55 R16 91H
(***)2,4 2,2 2,6 2,8
225/45 R17 91V 2,2 2,0 2,5 2,5
225/45 R17 91V
(****)2,4 2,0 2,5 2,5
225/45 R17 91V
(***)2,4 2,2 2,6 2,8
225/45 R17 94V
(***)2,4 2,2 2,6 2,8
(*) Para versiones/países donde esté previsto
(****) Versiones 1.6 16V 120CV Multijet (***) Versiones Cross
190
DATOS TÉCNICOS

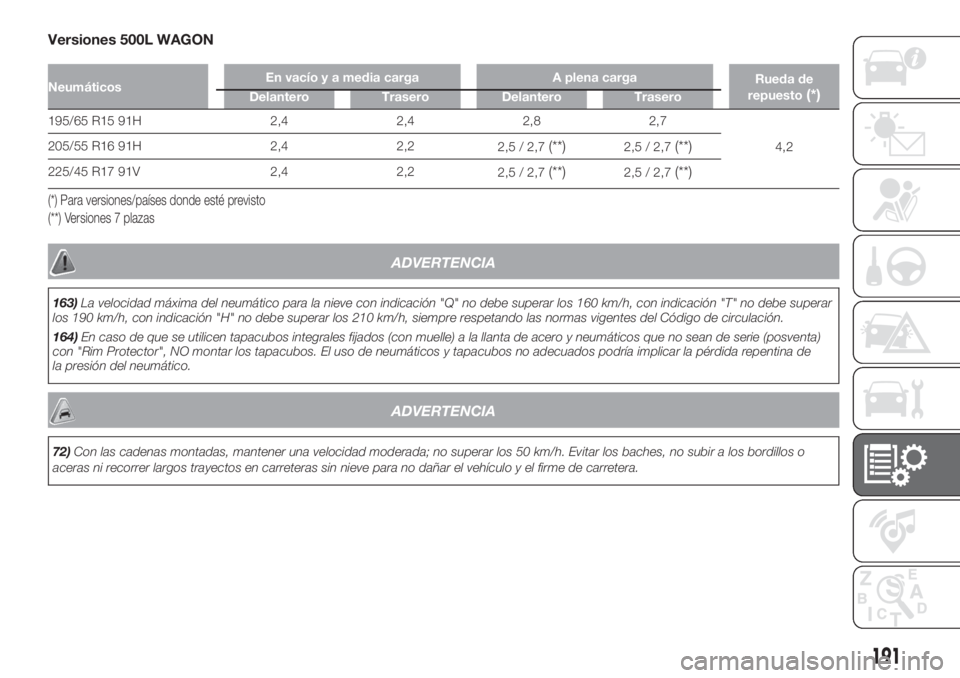

Versiones 500L WAGON
NeumáticosEn vacío y a media carga A plena carga
Rueda de
repuesto(*)Delantero Trasero Delantero Trasero
195/65 R15 91H 2,4 2,4 2,8 2,7
4,2 205/55 R16 91H 2,4 2,2
2,5 / 2,7
(**)2,5 / 2,7(**)
225/45 R17 91V 2,4 2,2
2,5 / 2,7(**)2,5 / 2,7(**)
(*) Para versiones/países donde esté previsto
(**) Versiones 7 plazas
ADVERTENCIA
163)La velocidad máxima del neumático para la nieve con indicación "Q" no debe superar los 160 km/h, con indicación "T" no debe superar
los 190 km/h, con indicación "H" no debe superar los 210 km/h, siempre respetando las normas vigentes del Código de circulación.
164)En caso de que se utilicen tapacubos integrales fijados (con muelle) a la llanta de acero y neumáticos que no sean de serie (posventa)
con "Rim Protector", NO montar los tapacubos. El uso de neumáticos y tapacubos no adecuados podría implicar la pérdida repentina de
la presión del neumático.
ADVERTENCIA
72)Con las cadenas montadas, mantener una velocidad moderada; no superar los 50 km/h. Evitar los baches, no subir a los bordillos o
aceras ni recorrer largos trayectos en carreteras sin nieve para no dañar el vehículo y el firme de carretera.
191

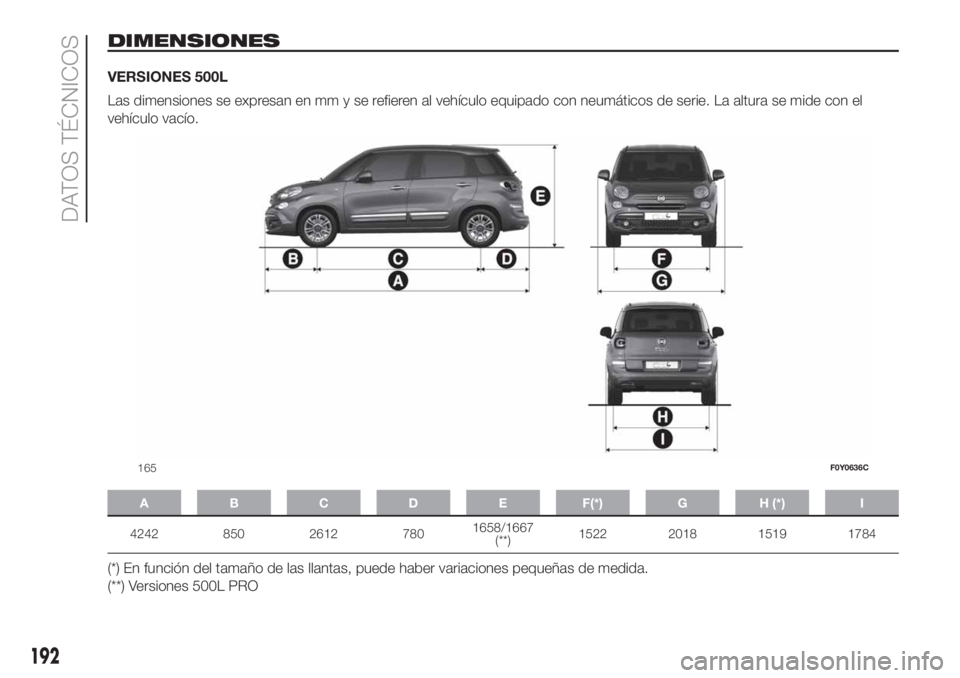

DIMENSIONES
VERSIONES 500L
Las dimensiones se expresan en mm y se refieren al vehículo equipado con neumáticos de serie. La altura se mide con el
vehículo vacío.
A B C D E F(*) G H (*) I
4242 850 2612 7801658/1667
(**)1522 2018 1519 1784
(*) En función del tamaño de las llantas, puede haber variaciones pequeñas de medida.
(**) Versiones 500L PRO
165F0Y0636C
192
DATOS TÉCNICOS

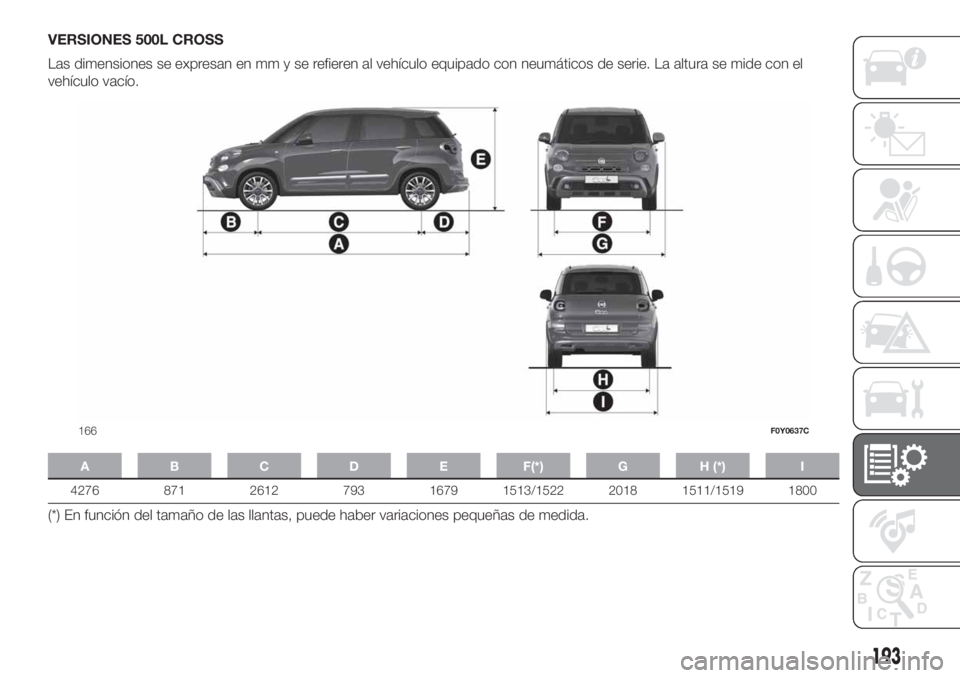

VERSIONES 500L CROSS
Las dimensiones se expresan en mm y se refieren al vehículo equipado con neumáticos de serie. La altura se mide con el
vehículo vacío.
A B C D E F(*) G H (*) I
4276 871 2612 793 1679 1513/1522 2018 1511/1519 1800
(*) En función del tamaño de las llantas, puede haber variaciones pequeñas de medida.
166F0Y0637C
193

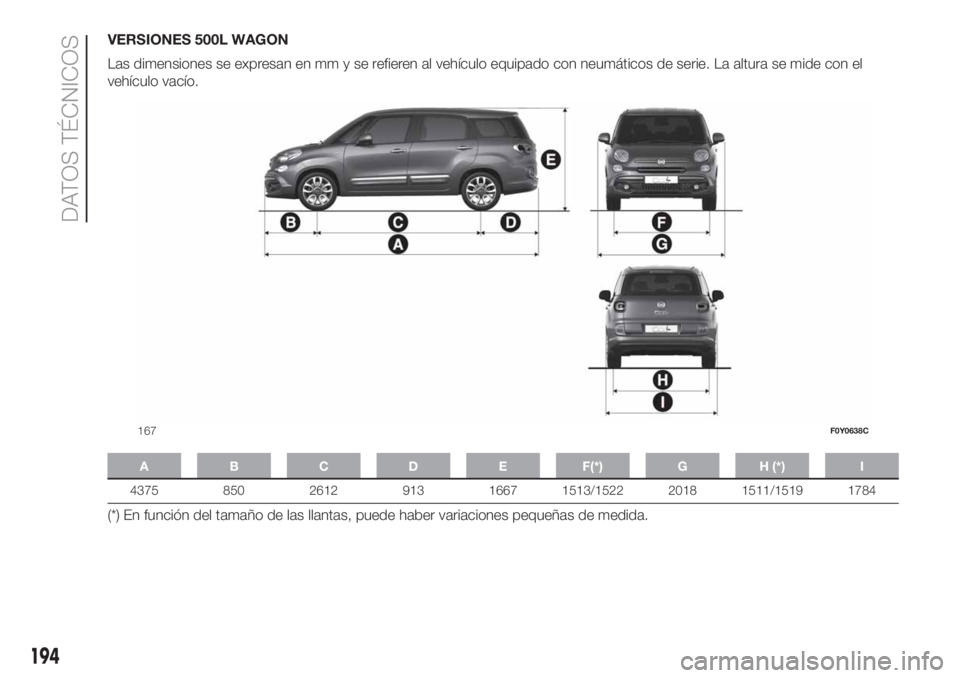

VERSIONES 500L WAGON
Las dimensiones se expresan en mm y se refieren al vehículo equipado con neumáticos de serie. La altura se mide con el
vehículo vacío.
A B C D E F(*) G H (*) I
4375 850 2612 913 1667 1513/1522 2018 1511/1519 1784
(*) En función del tamaño de las llantas, puede haber variaciones pequeñas de medida.
167F0Y0638C
194
DATOS TÉCNICOS

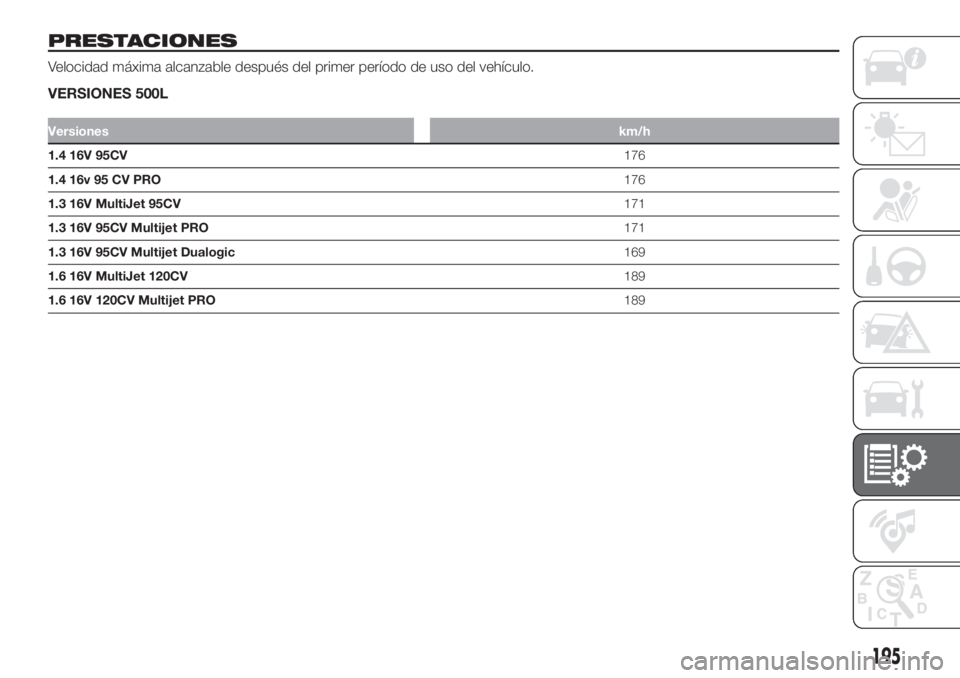

PRESTACIONES
Velocidad máxima alcanzable después del primer período de uso del vehículo.
VERSIONES 500L
Versioneskm/h
1.4 16V 95CV176
1.4 16v 95 CV PRO176
1.3 16V MultiJet 95CV171
1.3 16V 95CV Multijet PRO171
1.3 16V 95CV Multijet Dualogic169
1.6 16V MultiJet 120CV189
1.6 16V 120CV Multijet PRO189
195

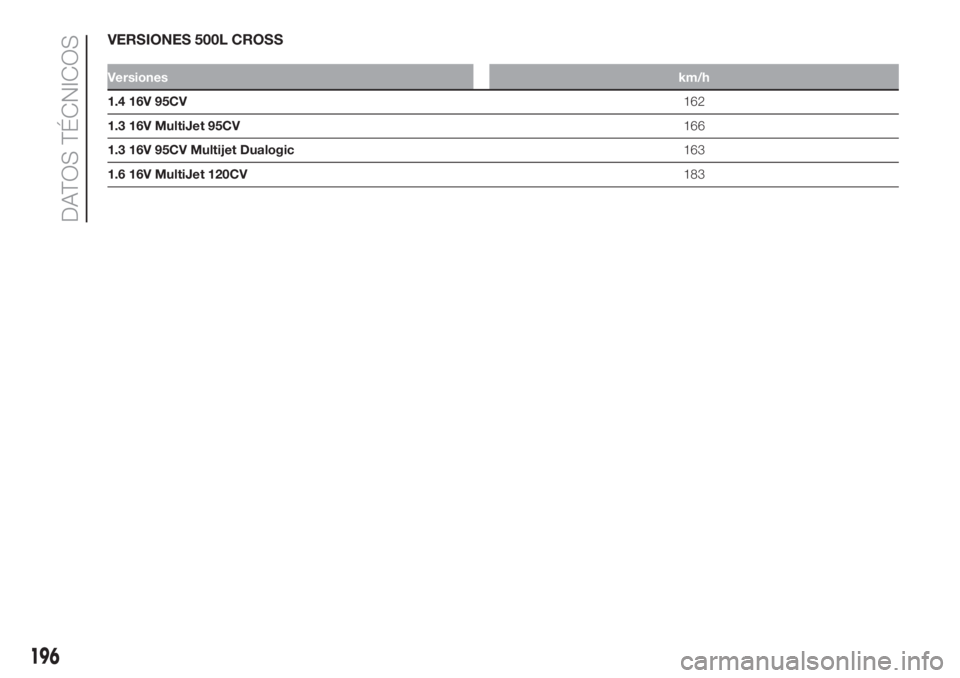

VERSIONES 500L CROSS
Versioneskm/h
1.4 16V 95CV162
1.3 16V MultiJet 95CV166
1.3 16V 95CV Multijet Dualogic163
1.6 16V MultiJet 120CV183
196
DATOS TÉCNICOS

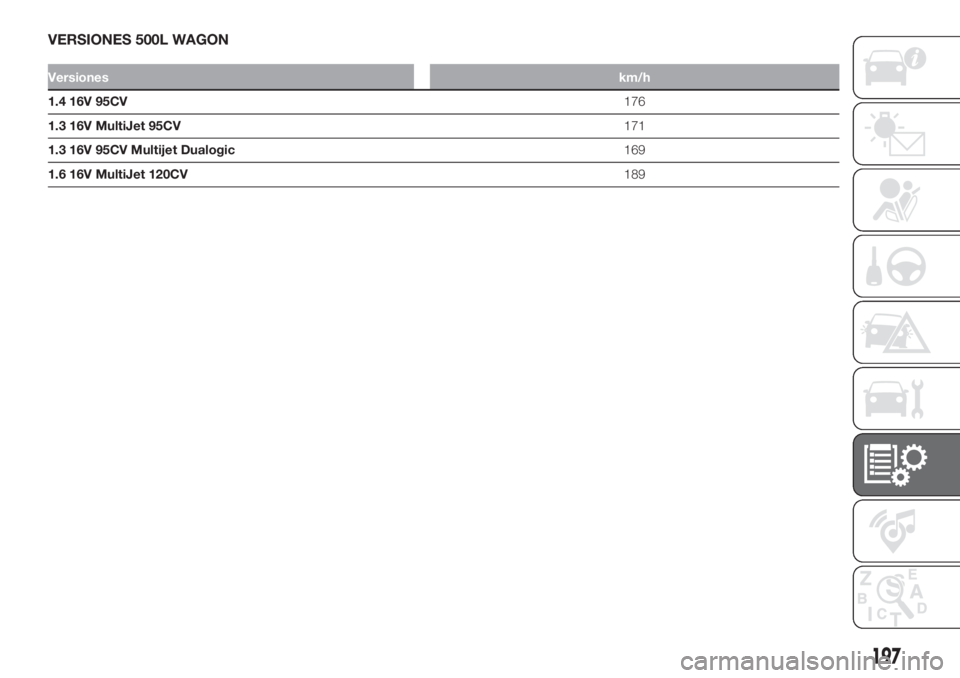

VERSIONES 500L WAGON
Versioneskm/h
1.4 16V 95CV176
1.3 16V MultiJet 95CV171
1.3 16V 95CV Multijet Dualogic169
1.6 16V MultiJet 120CV189
197

PESOS
NOTA En las versiones para Chipre no se pueden utilizar remolques.
VERSIONES 500L / 500L CROSS / 500L PRO
Pesos (kg)1.4 16V 95CV
Versiones 500L Versiones Cross Versiones PRO
Peso en vacío (con todos los
líquidos, depósito de
combustible lleno al 90% y sin
opcionales):1300 1320 1300
Capacidad útil incluido el
conductor:
(A)505 480 505
Cargas máximas admitidas (B)
– eje delantero: 1050
– eje trasero: 1000
– total: 1805 1800 1805
Cargas remolcables
– remolque con sistema de
frenos:1000
– remolque sin sistema de
frenado:400
Carga máxima sobre el techo: 60
Carga máxima sobre la bola
(remolque con freno):60
(A) En caso de equipamientos especiales (techo practicable, dispositivo de remolque, etc.) el peso en vacío aumenta y, por consiguiente, disminuye la capacidad
útil al tener que cumplirse las cargas máximas admitidas.
(B) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero o sobre la plataforma de carga respetando las cargas
máximas admitidas.
198
DATOS TÉCNICOS
